Прогорела прокладка гбц между цилиндрами симптомы

Как поменять прокладку головки блока цилиндров?

Замену прокладка головки блока цилиндров следует выполнять только в мастерской, так как ремонт достаточно дорогой и квалифицированный. Даже неправильная разборка ГБЦ может привести к значительным проблемам в будущем. Прокладка ГБЦ представляет собой соединение между блоком двигателя и головкой цилиндра. Чтобы добраться до нее необходимо демонтировать головку блока цилиндров с сопутствующими агрегатами. Выкручивать винты головки блока цилиндров должны в правильном порядке, закручивать их также нужно в определенном порядке и с точным усилием на динамометрическом ключе.

В мастерских, как правило, замену прокладки ГБЦ проводят от трех до десяти часов в зависимости от двигателя. Стоимость ремонта варьируется в зависимости от типа мотора и поломки в основном между 2.000 и 10.000 рублей. Ремонт может стать еще дороже, если потребуется шлифовка ГБЦ которая проводится на специальном высокоточном станке.

Внимание! Обычно ведет алюминиевую «голову», поэтому не стоит перегревать такие моторы. Чугунные ГБЦ обычно страдают от трещин, что также влияет на возможный пробой прокладки

Самыми дорогими ремонтами славятся V-образные двигатели, оппозитные моторы и W-образные движки. На замену тратится больше нормо-часов, поскольку менять требуется обе прокладки ГБЦ.

Стоимость материала. Помимо прокладки головки и новых винтов, следует заменить масло и охлаждающую жидкость, поскольку качество моторного масла и антифриза в целом скорее всего снизились из-за дефектов прокладки головки цилиндров. Если дело дошло до попадания масла в охлаждающую жидкость, также должна быть произведена чистка контура охлаждения.

Если пострадавший двигатель имеет ремень ГРМ, можно посоветовать его сменить. Снятие головки блока цилиндров двигателя и замена прокладка головки в любом случае требует демонтажа зубчатого ремня. Поэтому если он не совсем новый, то стоит озаботиться его сменой.

Должна быть проведена ревизия водяного насоса, также в мастерской должны сразу проверить зазоры впускных и выпускных клапанов (если необходимо, их регулируют). При необходимости должны быть заменены и маслосъемные колпачки.

На старых авто рекомендуется исследовать головку блока цилиндров на наличие трещин. Тестирование демонтированной и очищенной головки проводится при помощи дефектоскопа и подачи под давлением антифриза в головку блока. Через все имеющиеся миниатюрные трещины жидкость будет просачиваться, выдавая их.

В общем и целом, это вся самая важная информация, которую вам нужно знать про прокладки ГБЦ. Данная поломка встречается редко, но может ударить очень метко. Будьте внимательны, и используя наши советы периодически проверяйте своего железного коня на наличие недуга. Прислушивайтесь к нему, и он будет служить вам верой и правдой долгие годы.

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с перфорированной прокладкой ГБЦ? Ответ прост: можно, но нежелательно, и только на короткие расстояния, в частности, в гараж или автосервис на ремонтные работы. В противном случае последствия поломки прокладки ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладка сломана, ничего не поделать, кроме как заменить. Также стоит осмотреть соседние поверхности, а главное постараться выяснить настоящую причину перегорания… Цена прокладки может быть разной и зависит от марки автомобиля и производителя запчасти сам. Однако по сравнению с другими узлами он невысокий. Ремонтные работы могут стоить немного дороже, чем покупка прокладки. Дело в том, что необходимо учитывать следующие моменты:

• Если при разборке ГБЦ обнаружится, что крепежные болты «изношены» и не соответствуют техническим параметрам, их придется заменить. А иногда бывают ситуации, когда из-за изменения геометрии ГБЦ болт не откручивается, а просто нужно оторвать. Для этой неприятной процедуры есть соответствующее оборудование. Часто современные двигатели оснащены болтами, работающими на пределе текучести. Это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) нужно приобрести и установить аналогичные новые.
• Если изголовье сломано, его необходимо исправить. Для этого используются специальные станки, работа которых также будет стоить денег. Однако столешница столешница не так часто «проводит», но проверить этот параметр все же стоит. Если поверхность подверглась шлифовке, то нужно приобрести новую прокладку с учетом толщины удаляемого металлического слоя.

Перед тем, как заменить прокладку самостоятельно, необходимо очистить головку от нагара, налетов и кусочков старой прокладки. После этого необходимо доработать его поверхность. Для этого используют специальный измерительный инструмент, обычно линейку. Его выносят на поверхность, обнаруживая наличие зазоров. Размер полей не должен превышать 0,5. 1 мм. В противном случае поверхность головки необходимо отшлифовать или полностью заменить на новую. Вместо линейки можно использовать толстую стеклянную пластину (например, толщиной 5 мм). Его кладут над поверхностью головы и ищут возможные воздушные пятна. Для этого можно слегка смазать маслом поверхность головы.

Проверить поверхность головки блока цилиндров

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так он станет мягче и легче будет найти «свое» место на поверхности головы. Кроме того, после разборки его будет легче удалить. Преимущество графитовой смазки в этом случае состоит в том, что графит при работе не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением двигателя. Повторяются описанные выше неисправности (белый дым из выхлопной трубы, пятна эмульсии или жира в охлаждающей жидкости, масло на стыке ГБЦ и БК, нет перегрева двигателя и т.д.). Кроме того, нельзя запускать двигатель на полную мощность сразу после замены. Лучше, чтобы прокладка «осела» и заняла свое место.

Действия при пробитой ГБЦ

Большинство водителей в такой ситуации задаются вопросом, что будет, если ездить с такой прокладкой? Поездка не рекомендуется, разве что на небольшое расстояние. Иначе могут быть страшные последствия.

После проведения диагностических мероприятий, подтверждающих пробой элемента, лучше заменить на новое изделие. Желательно еще осмотреть другие близкие поверхности. Необходимо понять причину прогара. В зависимости модели авто будет зависеть и стоимость прокладки.

Если есть желание самому заменить вышедшую из строя прокладку, сначала выполняется очищение головки от накипи, удаляются остатки старого изделия. Потом можно уже осматривать поверхность. Вооружившись линейкой, необходимо определить наличие зазоров, которые не должны превышать одного миллиметра. Если значение больше, следует произвести шлифовку поверхности или поставить другую.

Если нет под рукой измерительного прибора, подойдет толстое стекло. Нужно положить его поверх головки, предварительно смазанную маслом. Далее осматривают поверхность на наличие воздушных пятен.

Еще один момент: меняя прокладку, рекомендуется нанести графитовую смазку на ее плоскость. Это придаст ей большей эластичности, мягкости. Таким образом идеально встанет на свое место. Также, в случае ее снятия, ее проще достать. Плюсом использования графитового вещества является факт, что при эксплуатации графит превращается в золу.

Как узнать, что пробита прокладка ГБЦ

Существует несколько способов определения неисправности этой детали.

Самый надёжный – обратиться в профессиональный автосервис, где квалифицированные работники с большим стажем выполнения подобного обслуживания при наличии диагностического оборудования оперативно выяснят причину дефекта.

Следует иметь в виду, что стоимость новой детали на замену не потребует солидных расходов от хозяина.

А вот за оказание услуги «замена прокладки головки блока цилиндров в двигателе автомобиля» придётся отдать значительную сумму.

Чтобы заменить данный компонент мастера сервис должны снять головку, разобрать газораспределительный механизм.

Однако, если хозяин машины не желает тратить деньги на оплату услуг станций технического обслуживания автомобилей, он сам может выполнить диагностику.

Для этого нужно иметь несложные подручные средства.

Самый простой способ – осмотр состояния силового агрегата автомобиля.

Визуально можно увидеть следующие признаки повреждения прокладки ГБЦ:

1. Наличие эмульсии в системе охлаждения. Для этого нужно открутить крышку маслозаливной горловины и посмотреть состояние жидкости. Сметанообразная масса укажет на смешение моторного масла и антифриза. Также следует осмотреть внутреннюю сторону крышки радиатора. На ней не должно быть маслянистых следов.
2. Проверить цвет продуктов отработки, выходящих из выхлопной системы. Наличие белесого или белого цвета свидетельствует о проникновении в систему охлаждающей жидкости.
3. Нужно открыть капот при включенном двигателе и осмотреть пространство моторного отсека на наличие задымлённости в месте соединения ГБЦ и блока цилиндров. Если дым есть – прокладка точно прогорела.

Проверка прокладки ГБЦ с помощью шарика (презерватива)

Проверить исправность прокладки можно с помощью одного из этих предметов, с которыми многие из нас имеют дело в повседневной жизни:

1. Воздушный шарик.
2. Презерватив.
3. Медицинская перчатка.

Оптимальным вариантом будет презерватив. Оно имеет подходящий входной диаметр, его часто можно найти в бардачке автолюбителя.

Рассмотрим алгоритм проверки дефекта прокладки с помощи презерватива:

1. На холодном силовом агрегате откручивается крышка расширительного бачка с жидкостью охлаждения.
2. На горловину ёмкости натягивается противозачаточное средство.
3. Запускается двигатель, его обороты доводятся до 3 – 5 тыс. об/мин., мотор работает в течение 5 – 8 минут.
4. Если презерватив надувается, значит в системе имеются газы, прокладка повреждена.

Степень неисправности детали зависит от скорости заполнения противозачаточного средства.

Однако независимо от скорости наддува её следует заменить, процесс разгерметизации налицо.

Проверка с помощью бутылки

Приведённый выше способ проверки не всегда может показать наличие пробоя при незначительном повреждении.

В этом случае используют другой метод – с помощью пластиковой бутылки небольшой ёмкости 0,5 – 1,0 л.

На многих машинах имеется сапун, установленный на расширительном бачке.

С помощью такого приспособления, трубки, внутри резервуара поддерживается равнозначное с атмосферным давление в ёмкости.

Данную трубку нужно опустить в приготовленную пластиковую бутылку, заполненную наполовину водой.

После этого нужно завести мотор, дать ему немного поработать.

Появление воздушных пузырьков сигнализирует о пробое прокладки ГБЦ, необходимости её замены.

Если пузырьков не видно или в бутылке стал появляться антифриз, значит, деталь в порядке.

При отсутствии сапуна в машине такой «диагностический» прибор можно сделать самостоятельно.

Нужно взять пластиковую крышку под размер горловины бачка, просверлить в ней дырку под диаметр имеющейся трубки.

После следует накрутить конструкцию на бачок и провести операцию диагностики.

С реагентом CO2

Для этого способа проверки необходимо приобрести в магазине набор с реагентом двуокиси углерода (CO2).

Набор CO2 необходимый для проверки ГБЦ.

Назовём последовательность действий при помощи такого набора:

1. Заливается в камеры для смешивания жидкостей имеющуюся в наборе индикаторное вещество.
2. Соединяется данное устройство с помощью адаптера с горловиной радиатора или бачка расширения.
3. Запускается силовой агрегат автомобиля.
4. Производится прокачка ручным насосом воздуха через установленную проверочную конструкцию.
5. Если двуокись попала в систему охлаждения, реагент окрашивается, если нет – значит прокладка в исправном состоянии.

Проверка ГБЦ при помощи реагента CO2.

Этот метод позволяет наверняка определить наличие CO2 в антифризе. Однако минусом такой диагностики считается стоимость набора.

Почему пробивает прокладку ГБЦ

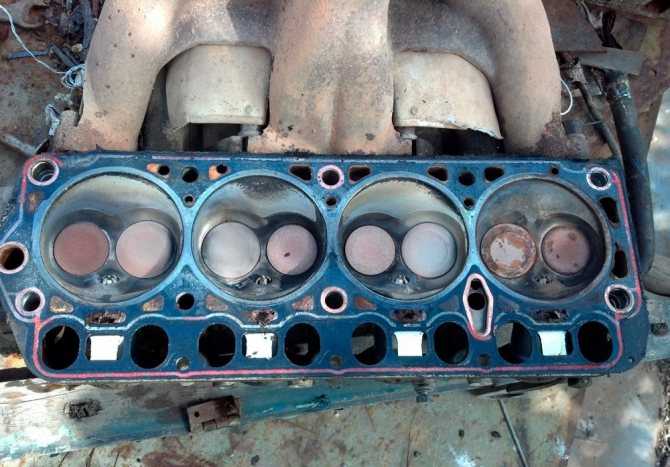

Как выглядит пробитая прокладка ГБЦ

Чаще всего прокладку ГБЦ пробивает из-за перегрева во время эксплуатации автомобиля. Под действием высокой температуры крышка может «потерять» рабочее положение. Из-за этого нарушается плотность соприкосновения с крышкой ГБЦ и происходит разгерметизация. Изменение формы вследствие перегрева характерно для алюминиевых крышек. Чугунные крышки такой «болезнью» не страдают, поскольку устойчивы к высокотемпературному воздействию. Они могут разве что треснуть, но и это происходит крайне редко. Изменение геометрии из-за перегрева также случается с железо-асбестовыми прокладками ГБЦ.

Рекомендуем: Настройка карбюратора Солекс

Причиной пробоя прокладки также может стать неправильное затягивание болтов. Причём плохо сказывается, как чересчур слабая, так и слишком сильная затяжка. В первом случае из блока просачиваются газы выхлопа (и они же разрушительно действуют на саму прокладку, сокращая срок её службы). Слишком сильно закручивая болты, можно нарушить материал прокладки.

Предельной точности при затягивании позволяет достичь динамометр и соблюдение очерёдности закручивания болтов. Подробную информацию по этим вопросам необходимо искать в руководстве пользователя.

В большинстве автомобилей сперва следует затягивать болты, расположенные в центре, а затем остальные

При этом важно соблюдать поэтапность закручивания. Например, сначала все крепежи прижимаются до 3 кгс, затем (снова от центральных к крайним) – до 6 кгс, следующим кругом – до 9 кгс

Когда необходимо ремонтировать головку?

Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:

• На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
• Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
• На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
• В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
• Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
• Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
• Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.

О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

Что делать при пробитии прокладки ГБЦ

При выявлении неисправности единственный выход — заменить неисправный элемент и определить причину поломки. Стоимость прокладки различается в зависимости от марки машины и качества изделия.

Ремонтировать прокладку ГБЦ бесполезно, ведь работа мастера обойдется еще дороже.

Могут потребоваться и другие шаги:

1. Замените болты, если они деформировались, или если производитель рекомендует установку новых болтов каждый раз при снятии головки. Если болт не удается открутить из-за искривления, попробуйте его сорвать.
2. Отшлифуйте плоскость ГБЦ в случае ее искривления. Для этого необходимо обратиться к специалистам, использующим специальные станки. После снятия слоя на головке фломастером указывается толщина снятого металла и покупать прокладку нужно с учетом этой толщины.

После устранения технических неисправностей можно приступать к установке новой прокладки.

При выполнении этой работы следуйте следующим советам:

Почистите ГБЦ от нагара, накипи или старых элементов прокладки. Проведите ревизию поверхности с помощью мерной линейки. С ее помощью определяется наличие и размер зазоров. Последние не должны превышать 0,5-1,0 мм. Если этот параметр больше, головка требует шлифовки или замены. При отсутствии линейки используйте толстый лист стекла, имеющий 5-миллиметровую толщину

Положите изделие на ГБЦ и обратите внимание на наличие прослоек. Для большей точности поверхность можно смазать маслом

Перед заменой обработайте прокладку смазывающим составом на основе графита. Такой шаг делает изделие мягче и способствует лучшему прижатию к поверхности. В будущем после такой обработки изделие проще будет снимать. Кроме того, в процессе пользования графит не выдавливается.

После завершения работ вас должна интересовать стабильность работы двигателя

Обратите внимание на признаки неисправности, о которых упоминалось в начале статьи. При этом не форсируйте работу ДВС

Сначала дайте ему небольшую нагрузку, чтобы прокладка ГБЦ нашла свою позицию.

Учтите, что снятие / установка головки БЦ — трудоемкий процесс. Необходимо отбросить много узлов, слить технические жидкости, правильно вкрутить болты и т. д. При отсутствии опыта работу лучше доверить профессионалам.

Кстати, некоторые автовладельцы жалуются на повышение прожорливости мотора после замены прокладки.

Причины возникновения проблемы

Основной причиной пробития прокладки головки блока цилиндров является перегрев силового агрегата. Вообще перегрев является причиной многих поломок мотора. Если в двигателе стоит полимерная или асбестовая прокладка, то при перегреве силового агрегата некоторая ее часть может растрескаться и потом вылететь (прокладка простреливается). В результате этого нарушается герметичность блока. Также если в силовом агрегате установлен алюминиевый блок цилиндров, то при высоких температурах идет его деформация, что в итоге приводит к образованию зазоров на стыках смежных деталей, в том числе и между блоком и головой. Блоки из чугуна не склонны к деформации при перегреве.

Следующей причиной является неправильная затяжка болтов головки блока:

— слабая затяжка – люфт будет постоянно и через время прокладка прогорит.

— сильная затяжка болтов – вероятность разрыва болта и в, следствие этого, серьезное уменьшение прижимного усилия деталей.

Совет! Посмотрите в инструкции по эксплуатации, производитель указывает усилие затяжки болтов головки блока цилиндров.

Третьим поводом для прогорания уплотнителя является его низкое качество. Низкокачественные прокладки очень быстро выгорают и простреливаются. Лучше купить изделие подороже и радоваться езде длительное время.

Советы по выбору материала прокладки

Часто возникает вопрос, какую прокладку ГБЦ лучше использовать – металлическую или паронитовую. На самом деле в продаже представлено три варианта, и у каждого есть свои особенности:

1. Отличие железных прокладок ГБЦ – высокая прочность и износостойкость. Они долговечны, равномерно распределяют нагрузку, но при этом дорогие и на многие модели такой вариант не продается.
2. Паронитовые прокладки ГБЦ отличает огнестойкость и упругость. В самых важных местах их усиливают металлическими элементами. При этом со временем их свойства ухудшаются. Изделия боятся перепадов температур и выделяют вредный асбест.
3. Безасбестовые или композитные варианты – современное решение, отличающееся прочностью, хорошим прилеганием и длительным сроком службы. Они также усиливаются металлом там, где необходимо, что делает этот тип самым предпочтительным на сегодня.

Нет смысла выбирать между паронитом или металлом, гораздо проще и дешевле взять композитный вариант, который почти не имеет недостатков. При правильной установке он прослужит долгие годы.

Обнаружить, что прокладка ГБЦ пробита, намного проще, чем кажется на первый взгляд. Если знать основные признаки и проверять по рекомендациям специалистов, то в 99% случаев автовладелец сможет определить проблему самостоятельно. Главное – вовремя заменить прокладку.

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

1. сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
2. заклинивание двигателя;
3. порыв патрубков системы охлаждения из-за высокого давления горячих газов.

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам. » alt=»»>

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

• Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
• Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5. 1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.
