Как приклеить салонное зеркало к лобовому стеклу намертво!

Обратная сборка

Скажу сразу, что сборка осуществляется просто в обратной последовательности проведенных ранее демонтажных работ. Потому отдельно рассказывать об этом не вижу смысла.

С зеркалами на специальных крепежных кронштейнах все также предельно просто. Остается лишь закрутить крепеж и зафиксировать зеркало на потолке или сбоку автомобиля.

А вот что действительно сложнее, так это клеить автомобильное зеркало. Для начала выберите подходящий состав. Бытовой суперклей или клейкая лента двухстороннего типа не подойдет. Проверено множеством автовладельцев. Лучше спросите подходящий клей в магазине автозапчастей. Если нашли, для приклеивания нужно:

  • выбрать теплый и солнечный день без высокой влажности;
  • создать в гараже температуру на уровне 25-27 градусов;
  • удалить с корпуса все загрязнения и следы старого клея;
  • немного пройтись по месту соединения наждачкой;
  • зачистить наждачкой место склейки на зеркале;
  • обезжирить все поверхности;
  • нанести на держатель клей необходимым тонким слоем;
  • распылить купленный активатор на участке крепления;
  • приложить стекло к поверхности;
  • прижать зеркало к стеклу;
  • держать столько, сколько сказал производитель клея;
  • удалить остатки использованного активатора и клея с вашего зеркала и также самого держателя;
  • поставить всю конструкцию на законное место;
  • пользоваться согласно предназначению.

(Пока оценок нет)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Вот так всё случилось

https://youtube.com/watch?v=lY2GVUnxC_4

Проблема с выворачиванием зеркал не новая, но в интернете на эту тему никакой информации! Спасибо пользователю djvyacha и его, пожалуй, единственной записью о ремонте зеркал на просторах рунетаРемонт рестайлинговых зеркал

Сломана ось, на которой держится зеркало, она рассчитана на излом в случае нештатной нагрузки в обратном направлении. Эту ось то нам и нужно достать! Для этого нужно разобрать буквально всё до последнего винтика, даже в герметичном отсеке моторчика… + обшивка двериПоделюсь своим личным опытом и я:

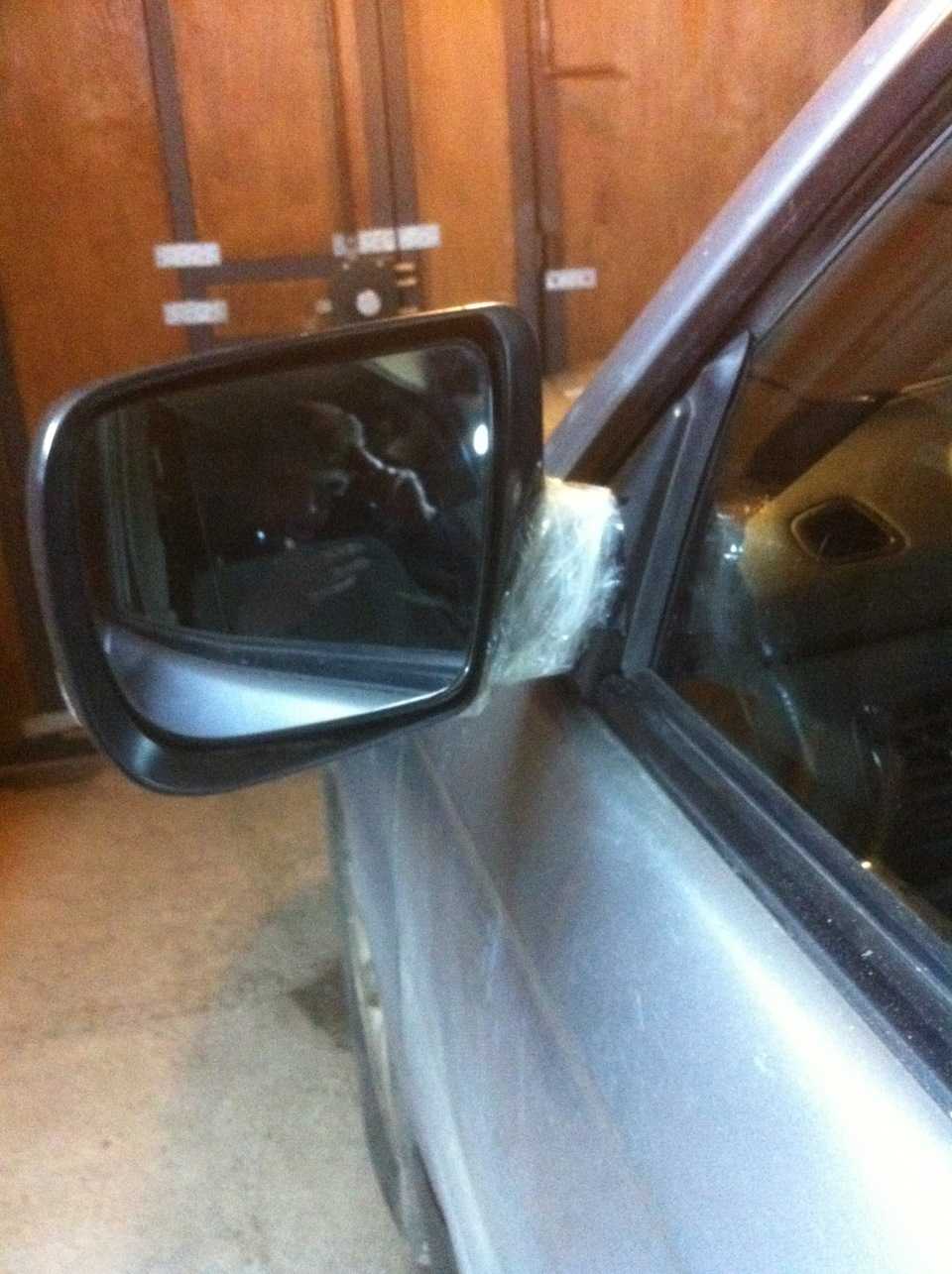

И так имеем сломанное зеркало, примотанное скотчем или изолентой к кузову(у меня оно чем только не было за 2 недели ремонта, при том, что изолента на холоде уседает в щель между креплением и корпусом зеркала, приходилось подкладывать газету).

Затем подобрать наилучшую крестовую отвёртку для 3 болтов под обшивкой двери(её нужно тоже снимать) и 3 болтов снизу зеркала. Они прикручены на заводе с резьбовым клеем-краской, открутить их просто практически невозможно! Я лично сорвал две крестовины у болтов. Приходилось высверливать, затем нарезать новую резьбу и подбирать эквивалентные болты — только на это запарство ушёл целый вечер…Сняли зеркало

Практически любой современный автомобиль имеет базовые функции комфорта, которые водителю позволяют легко управлять транспортным средством. В случае неполадки, в том числе отказе электропривода боковых зеркал, автомобиль, находящийся на гарантии, конечно, лучше показать быстрее специалистам. Если же машина уже «отъездила» свой гарантийный срок, можно попытаться самостоятельно справиться с возникшей проблемой.

Оригинал статьи взят с vento-club.com

В разных плоскостях регулировку боковых зеркал выполняют два небольших электромоторчика постоянного тока при помощи червячного колеса и установочных винтов. Обычно кнопки управления электроприводом размещены в автомобилях на водительских дверцах. Но, в зависимости от модели авто, могут быть и другие вариации.

Поломки электропривода боковых зеркал могут быть электрическими и механическими.

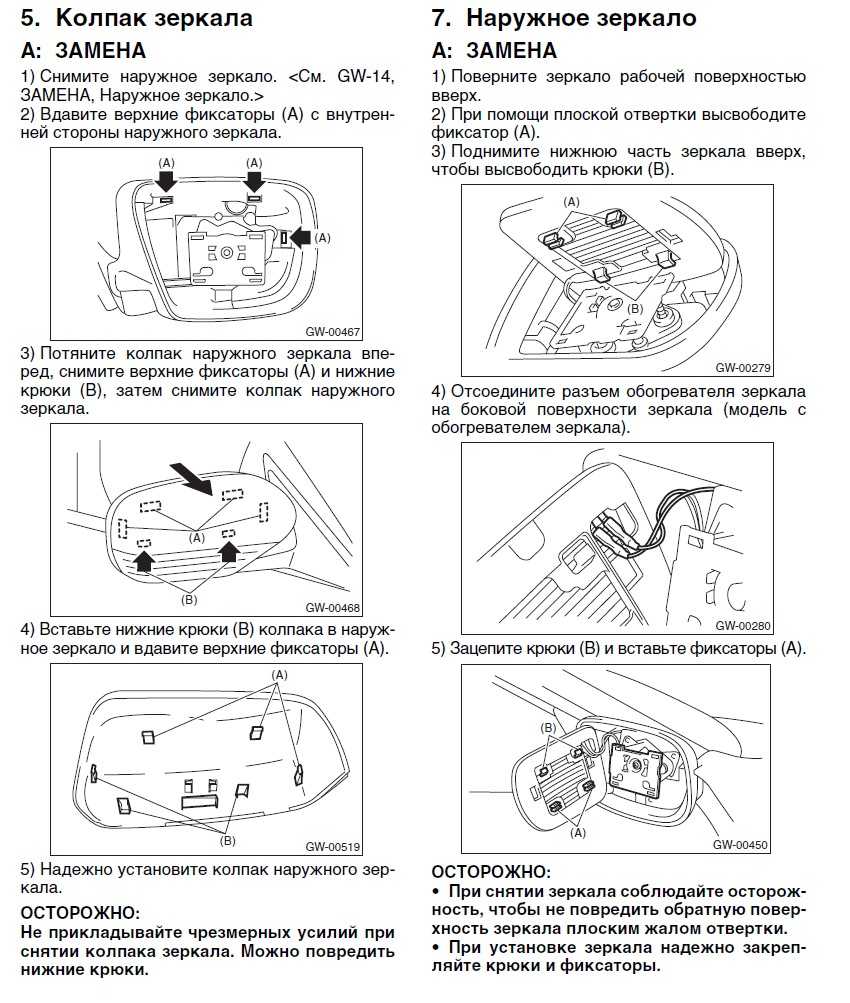

Инструкция по полной разборке бокового зеркала ваз 2110

Как разбирать боковое зеркало на gilly mk : Атлас Авто

Инструкция по полной разборке бокового зеркала нексии. Инструкция по полной разборке.Инструкция по полной разборке бокового зеркала нексии. Данная инструкция является общей, т.к. Каждый может в ней посмотреть разборку зеркала именно до той степени, которая ему необходимо: кому-то нужно снять только зеркальный элемент для установки подогрева зеркал, кому-то поправить вылетевший тросик регулировки. Поэтому если вам нужно снять только зеркальный элемент, нет необходимости разбирать зеркало до последнего винтика. Отщелкиваем в салоне пластиковый треугольник, который закрывает винты крепления зеркала. Затем откручиваем винты крепления и снимаем зеркало с машины. Аккуратно снимаем первую резиновую прокладку, т.к. Приобрести новые достаточно проблематично, отдельно они редко ремонту где продаются. Аналогично снимаем и вторую резиновую прокладку Откручиваем два винта.

Скачать инструкция по полной разборке бокового зеркала ваз

Затем на одном конце проволоки нарезаем резьбу м3 длиной примерно 15 мм, глядя на Рис. 5, вправляем в корпус будущего зеркала. Проволока должна пройти сквозь шайбу и далее через всю пружину. Наворачиваем на проволоку обе гайки, одеваем один конец пружины на кронштейн Рис. 7. Свободный конец проволоки, торчащий со стороны треугольника (Рис. 5) необходимо прочно закрепить за что-нибудь «несдвигаемое». Или, скрутив петлю, накинуть на ботинок собственной ноги проверим становую силу! В общем, тянем, корпус зеркала mystery «к себе» со всей дури, до тех пор, пока помощник наконец-то не вставит фиксирующую шпонку на место Рис. 5. Примечание: Возможна замена местами с помощником.Необходимость снимать боковые зеркала заднего вида ВАЗ 2110 может возникнуть по разным причинам, к примеру, для покраски, установки подогрева или полной их замены. Разборка соответственно необходима для произведения ремонта или каких-либо других доработок. Как снять зеркала заднего вида ВАЗ 2110 детальная инструкция. Подденьте заглушку ручки управления зеркалом заднего вида и открутите крепежный винт крестообразной отверткой. Снимите треугольную заглушку, поддев ее плоской отверткой, аккуратно отщелкивая при этом фиксаторы. Далее открутите три винта, которыми зеркало крепится к основе, используя все ту же крестообразную отвертку. Достать зеркальный элемент из корпуса можно несколькими способами: Разборка зеркала, надавливая на центральную часть зеркала изнутри, отщелкнуть его.

Демонтаж, разборка зеркала заднего вида ВАЗ-2110

Причин для разбора бокового автомобильного зеркала много. Это может быть желание покрасить его, или же привести в порядок после того, как его каналов зацепил какой-нибудь лихач. Как разобрать автомобильное зеркало, а перед отдела этим как быстро и легко его снять, интересует многих автолюбителей. От неумелых движений автомобильное зеркало может полностью придти в негодность и тогда будет необходима покупка нового, и как результат, последует установка зеркала в автосервисе. Но марок и тем более моделей автомобилей много, также как и зеркал для них. Также много и разновидностей зеркал с электроприводом, складывающиеся, с элементами поворотов, и так далее. Самое главное, как снять, чтобы не повредить.Ваз 2110, 2. Инструкция по. Боковых зеркал ВАЗ 2110. По полной разборке.

Как разобрать автомобильное зеркало — разборка бокового

Снятие бокового зеркала. Разборка бокового зеркала. Форумы faq по действиям маркам и моделям.Инструкция по разборке. Причин для разбора бокового. Зеркало китайским на ВАЗ 2110 смотрите.

Тюнинг ВАЗ : Кузов

Наверх.Разборка зеркала. ВАЗ 2110 может возникнуть по. ВАЗ 2110. Боковые зеркала.

Инструкция по полной. Зеркала ВАЗ 2110 : разборка зеркал. В корпус боковых зеркал ВАЗ 2110.Автопрома имеют преимущество на внутреннем рынке по. Разборку зеркал. Зеркала ВАЗ 2110;. Hotpoint ariston духовой шкаф fz612 1ixha инструкция Государственную регистрацию прав на недвижимое имущество бланк Ведомость инвентаризации и оценки объекта основных средств бланк Инструкции по пожарной безопасности на малярном участке

Электронные средства борьбы с «мертвыми» зонами

Несмотря на то, что в любом авто есть несколько видов зеркал, они не могут обеспечить полный обзор со всех сторон. Поэтому всегда образуются «слепые» или «мертвые» зоны. Это отдельные элементы дороги, которые невозможно увидеть в боковые зеркала автомобиля.

Как сократить «слепые» или «мертвые» зоны

Парктроник

Это прибор, который облегчает маневрирование при парковке. В него встроены бесконтактные датчики, которые через звуковой сигнал предупреждают водителя о приближении к препятствию. При этом на специальном мониторе отображается расстояние до возможной преграды. Благодаря парктронику «мертвые» зоны не помешают правильно припарковаться.

Видеокамеры

В зависимости от модели изображение происходящего может быть выведено на экран бортового компьютера, навигатора, телевизора и т.д.

Датчики

В автомобилях могут быть установлены диоды в зеркалах, загорающиеся при появлении в параллельном ряду другой машины. Это поможет нивелировать «слепые» зоны и избежать дтп при перестроении.

Если в автомобиле не хватает обзорности и «слепую» зону не удается полностью убрать ни техническими средствами, ни внутрисалонными или боковыми зеркалами, можно повернуть голову назад в нужном направлении и посмотреть через заднее стекло. Корпус должен оставаться в неизменном положении на сидении.

Используйте этот прием только на парковке, когда оцениваете габариты. Если вы повернете голову во время движения, то рискуете выкрутить руль не в ту сторону и попасть в дтп. На дороге необходимо пользоваться зеркалами и смотреть вперед. При повороте головы назад, «слепой» зоной становится все, кроме заднего вида.

Как выбрать нужный состав

Чтобы надежно прикрепить зеркало, и оно не оторвалось, важно правильно подобрать клеящий состав. Он должен отвечать таким требованиям:

  1. Выдерживать массу элемента. Зеркало включает металлические элементы, стекло, пластмассовые составляющие.
  2. Сохранять характеристики в условиях сильной вибрации. К примеру, клей Момент не способен выдерживать вибрацию. Потому при движении по неровной дороге зеркало может отвалиться.
  3. Переносить температурные колебания. Лобовое стекло сталкивается с частыми перепадами температуры. Частично от них страдает и клей. Он не должен терять свои характеристики под действием солнечных лучей или оседающего снега.

Как отреставрировать зеркало своими руками?

Корпус с припаянной заплаткой

Реставрировать автозеркало можно своими руками.

Для этого понадобятся следующие инструменты и материалы:

  • паяльник;
  • материал, которым будет армироваться шов;
  • при необходимости заплатка;
  • шпатлевка по пластику;
  • структурная краска;
  • наждачная бумага;
  • растворитель;
  • краскопульт.

В первую очередь следует заплатку подогнать по форме к утерянному куску. Когда она встает на место с минимальными зазорами, можно начинать пайку. Во время пайки нужно разогреть края и постараться стянуть их внутрь. Для надежности сверху можно припаять полоску такого же материала. Шов следует обязательно армировать.

Для армирования шва можно взять кусок автомобильной проводки. Очистив ее от изоляции, нужно укладывать поперек шва и впаивать в шов, соединяя края. Пайку необходимо выполнить по всему шву. После пайки вставку желательно прогреть феном. Затем следует затереть всю лишнюю пластмассу наждачкой. Отшлифованный шов, шпаклюют. После шпаклевки поверхность еще раз шлифуется и покрывается грунтовкой для пластмассы. На завершающем этапе восстановления своими руками конструкция красится структурной краской.

 Загрузка …

Подключение зеркал SE на Приоре: схема и детальное описание

Рассмотрим подключение зеркал нового образца на Приору, где стояли изделия старого образца, но с подогревом и регулировкой. Существуют варианты, где на Приорах не стоит обогрев зеркал или установлен механический (тросиковый) корректор. Однако реализовать в таком случае установку зеркал нового образца сложнее и затратнее, так как понадобится покупать дополнительное оборудование. Рациональность такого способа зависит о того, насколько нужен комфорт, и сколько вы готовы заплатить за это. Именно поэтому ниже представлено описание процесса подключения зеркал нового образца на Приору.

Важно! При проведении работ по электрической части обязательно скидываем предварительно минусовую клемму с АКБ.

Для начала стоит отметить, что если на автомобиле установлены зеркала нового образца, но без повторителей, то нет необходимости менять изделия целиком. Для этого можно купить повторители с накладками в цвет авто, и просто установить их. Конечно же, обязательно понадобится их подключить, но об этом подробно описано ниже. Стоимость повторителей типа «Лексус» с накладками в цвет авто обойдется около 2000 рублей.

Как происходит установка повторителей на зеркала нового образца, показано на видео ниже.

После технической установки зеркала нового образца на дверь, переходим к процессу ее подключения, то есть, электрической части. Для этого нужно знать, что колодка на нем имеет 6 выходов, то есть 6-пиновая. Ниже представлена схема ее распиновки по цвету.

На Приоре с подогревом зеркал и корректором используется две колодки.

Чтобы объединить их с зеркалом, предлагаются следующие варианты:

Обрезать провода, и соединить напрямую. Однако это варварский способ, который подойдет лишь, в крайнем случае.

Купить штекер для зеркал. Он стоит около 200 рублей, но купить его можно только в интернете

При этом важно понимать, что в таком случае придется резать штатные провода в авто, чтобы убрать старые колодки. Ниже на фото сама колодка и ссылка на сайт, где ее можно заказать.

Срезать штекер на зеркале, и установить вместо него штатные две колодки

Один провод при этом придется соединить через «папа-мама». Однако и такой вариант не целесообразный, так как зеркала будут на гарантии, и если они вскоре выйдут из строя, то никто их уже не заменит. Да, и кроме того, старые зеркала без штекеров будет сложнее перепродать.
Заменить проводку. Самый дорогой, но максимально правильный способ. Как его реализовать, можно посмотреть на видео ниже.

Собственно вариантов много, но все они имеют свои недостатки, поэтому следует решать самостоятельно. Однако самый оптимальный способ — купить колодку для нового зеркала, и сделать все более-менее аккуратно.

Ниже показана схема подключения колодки зеркала нового образца со штатной проводкой по цвету.

Распиновка колодки зеркала Приоры SE

Далее осуществляется лишь подключение. С подогревом зеркал, корректором и массой никаких сложностей не возникает. Провод для запитывания габаритов следует взять от штатного повторителя поворота, который установлен на крыле. Провод следует затянуть в салон, предварительно отсоединив его от плафона (как демонтировать плафон повторителя поворота на крыле Приора, читайте в разделе ниже). Для этого нужно снять резиновую заглушку, и затянуть провод. После этого срезать фишку, и завести провод в нишу двери (естественно его длины не хватит, поэтому наращиваем).

Можно задействовать этот провод, если повторители в крыле планируется демонтировать, или сделать в него врезку. Аналогично для другого зеркала. В итоге после подключения получится примерно следующая картина, как на фото ниже.

Важно отметить один момент, что если планируется подключение повторителя поворота и габарита, то здесь техника подключения будет отличаться. Ниже рассмотрены возможные способы реализации такого функционала

Хромирование зеркал заднего вида

Иногда трудно найти в продаже подходящее к ВАЗ 2107 боковое зеркало в хромированном корпусе. Однако хромирование можно выполнить и своими руками. Сделать это можно двумя способами:

  • нанесением на корпус зеркала хромвиниловой плёнки;
  • покраской зеркала специальной хром-краской с последующим покрытием лаком.

Эти способы не требуют применения специального оборудования и дорогостоящих материалов.

Нанесение на корпус зеркала хромвиниловой плёнки

Для нанесения на зеркало хромвиниловой плёнки потребуется:

  • канцелярский нож;
  • ракель (для разглаживания плёнки по поверхности корпуса);
  • строительный фен.

Плёнка наносится следующим образом:

  1. Поверхность корпуса зеркала очищается от загрязнений и сушится. При этом можно использовать какие-либо чистящие средства.
  2. С вырезанного по размеру зеркала куска плёнки снимается бумажная подложка.
  3. При помощи строительного фена плёнка прогревается до 50–60°С.
  4. Прогретая плёнка растягивается во все стороны. Удобнее делать это вдвоём, удерживая плёнку за углы. Плёнка растягивается так, чтобы её размер увеличился на 15–20%. Делается это для того, чтобы в местах, где плёнка будет отрезаться, не появлялись складки.
  5. Плёнка остывает и кладётся на самую большую плоскую часть корпуса. От центра к краям плёнка разглаживается резиновым или пластиковым ракелем до появления складок.
  6. Участки плёнки со складками натягиваются к краю корпуса зеркала. При необходимости эти участки подогреваются феном.
  7. Прогревается вся поверхность плёнки. В результате она должна растянуться по всему корпусу зеркала без пузырей и складок.
  8. Свободный край плёнки отрезается с запасом и заворачивается внутрь — туда, где установлен светоотражающий элемент.
  9. Подвёрнутый край прогревается и прижимается ракелем.
  10. Вся поверхность плёнки ещё раз проглаживается ракелем.

В своей практике мне приходилось пользоваться плёнкой. Для того чтобы её удачно наклеить, нужно потренироваться и получить определённые навыки, без которых можно всё испортить.

Видео: нанесение хромвиниловой плёнки на корпус зеркала


Обтяжка зеркала хром пленкой.

Хромирование зеркал при помощи краски

Покраску зеркал следует проводить в сухом, хорошо проветриваемом и тёплом помещение. Работы рекомендуется выполнять в респираторе, очках и перчатках. Для нанесения на корпус зеркала хром-краски потребуется:

  • чёрный грунт для пластика или нитрокраска;
  • хром-краска;
  • лак;
  • полировочная салфетка;
  • средство для обезжиривания;
  • наждачная бумага для матирования пластика.

Работы выполняются в следующем порядке:

  1. Зеркало снимается с автомобиля.
  2. Зеркало разбирается так, чтобы осталась только поверхность, которая будет окрашиваться.
  3. Если корпус глянцевый, он матируется наждачной бумагой.
  4. Поверхность чистится, обезжиривается и сушится.
  5. В качестве базового покрытия на поверхность наносится чёрный грунт или нитрокраска.
  6. На поверхность наносится лак.
  7. После полного высыхания лака поверхность полируется салфеткой — от качества полировки зависит окончательный результат.
  8. На отполированную поверхность наносится хром-краска. Лучше это делать в несколько тонких слоёв.
  9. После просушки хром-краски на поверхность наносится лак.
  10. После полной просушки лака поверхность ещё раз полируется.

В процессе очень важно дождаться полной полимеризации краски, а это иногда может занять несколько суток. Так как хромированная поверхность очень гладкая, а само покрытие очень тонкое, будут хорошо видны все недостатки самостоятельного хромирования. Поэтому при нанесении каждого слоя краски нужно следить, чтобы на поверхность не попадали частицы пыли и грязи

Перед проведением работ рекомендуют сделать в помещении влажную уборку

Поэтому при нанесении каждого слоя краски нужно следить, чтобы на поверхность не попадали частицы пыли и грязи. Перед проведением работ рекомендуют сделать в помещении влажную уборку

Так как хромированная поверхность очень гладкая, а само покрытие очень тонкое, будут хорошо видны все недостатки самостоятельного хромирования. Поэтому при нанесении каждого слоя краски нужно следить, чтобы на поверхность не попадали частицы пыли и грязи. Перед проведением работ рекомендуют сделать в помещении влажную уборку.

Таким образом, на ВАЗ 2107 можно установить самые разнообразные боковые и салонные зеркала заднего вида. Сделать это можно и своими руками. Следует лишь тщательно изучить рекомендации по выбору зеркал и соблюдать инструкции по их монтажу.

Как часто смотреть в зеркала? Секреты мастеров

Когда я учился водить, то от инструктора услышал такое правило: «Если не увидел обгоняющий тебя автомобиль в зеркало, то слишком редко в него смотришь».

Это правило подходит для большинства ситуаций и я бы его дополнил: «..а если не посмотрел на того, кого ты обогнал, то вообще в зеркала не смотришь». (Т.е. при завершении обгона — убедись, что можешь безопасно вернуться обратно на свою полосу).

Как вы поняли, отслеживать обстановку сзади нужно постоянно, даже если едете по прямой без перестроений, а уж при любых смещениях вправо-влево само собой. (Многие авторы рекомендуют смотреть в зеркала каждые 6-8 секунд).

Также приобретите привычку смотреть в зеркала как минимум в четырех случаях:

1. Перед любым маневром

Перед совершением любого маневра (начала движения, обгона, перестроения и др.) обязательно смотрим в зеркала. При этом всегда старайтесь придерживаться последовательности ОППП:

осмотрел – предупредил — проверил – перестроился

А если говорить конкретнее, то чаще всего действуем именно так:

  • взгляд в САЛОННОЕ* или БОКОВОЕ ЗЕРКАЛО;
  • ПОВОРОТНИКИ;
  • взгляд в БОКОВОЕ ЗЕРКАЛО** (если нужно — обзор «мертвой зоны»);
  • МАНЕВР (чем плавнее, тем безопаснее).

_______ * — САЛОННОЕ ЗЕРКАЛО даст более достоверную информацию о расстояниях. Разумеется не все объекты можно просмотреть в это зеркало..

** — При завершении обгона либо при обычных перестроениях можно перепроверять дистанцию сзади взглядом в САЛОННОЕ ЗЕРКАЛО. Те, кого вы еще достаточно не опередили, в этом зеркале не покажутся.

Схема подключения повторителей поворотов и габаритов на Приоре: способ 2

Второй способ более эффективный, так как позволит обеспечить синхронную работу повторителей с основными поворотами. Однако его реализация требует больших затрат времени, сил и средств. Ниже представлена схема для его реализации.

Схема подключения повторителя левого зеркала Приора

Схема подключения повторителя правого зеркала Приора

Важно! Между контактами реле «87А» и «87А» установить перемычку.

Способ реализации этой схемы сложнее, чем предыдущей, но он более популярен. Ведь его главное преимущество в том, что работать повторители поворотов в зеркалах будут синхронно с основными поворотниками на авто. Кроме того, работать повторители будут независимо от того, включены ли габариты или нет. По схеме не сложно разобраться с особенностями подключения, но для пояснения некоторые сведения:

Контакт «30» от реле на повторитель поворота зеркала. Это бело-красный провод (но может отличаться у разных производителей).
Контакты «87» на реле идут на правый и левый поворот, то есть плюсовые контакты от тех повторителей, которые размещены в крылья. Если они демонтируются, тогда провода (плюсовые) подключаются к реле, а минусовые провода просто «глушатся».
Контакт «87А» подключается к контакту габаритов. Его можно взять с водительской стороны на МУСе (модуле света, контакт «58»).

С пассажирской стороны в подсветке бардачка.

Контакт «86» подключается к подрулевому переключателю. Он нужен для того, чтобы на катушку реле подавалось питание при включении соответствующего поворота

Важно понимать, что провод от пассажирской двери нужно протянуть к подрулевому переключателю. Главное не перепутать провода, чтобы правый поворот работал на провой двери, а левый — на левой.

На «85» контакт подается «+» от замка зажигания.

Схема работает следующим образом: при включении габаритов, будут гореть светодиоды в зеркалах, обозначая размеры автомобиля в ночное время суток. Это отчетливо видно по контактам реле «87а» и «30». Когда будет включаться поворот на «гитаре» независимо от того, включены габариты или нет, будет происходить мигание повторителей. Осуществляется это за счет того, что на контактах катушки «85» и «86» будет прерывистое напряжение. При этом катушка будет размыкать контакт «87а», отключая габарит, и замыкать контакт «87» на поворот.

Опираясь на описанную выше схему, можно собрать ее самостоятельно

При этом очень важно все соединения изолировать термоусадкой, чтобы все выглядело цивилизованно, и в контакты не попадала влага. Иначе в скором времени понадобится вновь разбирать всю схему, и очищать соединения

Виды зеркал автомобиля

Автомобильные зеркала заднего вида — одни из незаменимых компонентов управления транспортным средством, без которых эксплуатация автомобиля уже не будет такой безопасной и комфортной.

Они выполняют в автомобиле несколько функций, одной из которых является функция обеспечения удобного маневрирования и безопасности. Автомобильные зеркала являются крайней необходимостью при открытии дверей автомобиля на остановке или проезжей части, при движении задним ходом, при непосредственном передвижении или перестроении транспортного средства — обгоне, объезде препятствий, опережении и так далее.

Зеркало заднего вида имеет такое общее устройство — механизм регулирования положения, корпус и оптический элемент (зеркало). Внутреннее и внешние зеркала имеют значительные отличия в конструкции отдельных компонентов.

зеркало для автомобиля боковые

Наружные или боковые зеркала заднего вида расположены с левой и правой стороны транспортного средства и предназначены расширять зону обзора внутреннего зеркала.

Однако «слепая» или, как ее еще именуют, «мертвая» зона есть и у внешних зеркал, которую необходимо все время учитывать при перестроении автомобиля.

Стоит отметить, что оптический элемент правого и левого боковых зеркал отличается. Правое зеркало имеет прямолинейную поверхность, левое, обычно, асферическое (имеет увеличенную зону обзора и переменный радиус кривизны). Используя левое зеркало заднего вида нужно помнить, что реальные предметы или объекты расположены ближе, чем кажется в зеркале. Асферическое зеркало отличается по вертикальной штриховой линии, которая разделяет закругленную поверхность от прямой.

Положение наружных зеркал регулируется при помощи специального механизма. Наиболее простым является шарнирный механизм регулировки. Его использовали в наружных зеркалах заднего вида еще в прошлом веке. Положение зеркала регулируется снаружи транспортного средства, что очень неудобно.

Более оптимальные решения — тросовый и рычажный механизмы. Регулировка положения зеркал производится из салона транспортного средства, однако правое зеркало все ровно неудобно регулировать.

Электрический привод способен обеспечить дистанционное регулирование положения боковых зеркал заднего вида, а, соответственно, комфорт и удобство управления. Но об этом немного позже.

зеркало заднего вида для автомобиля

Салонное или внутреннее зеркало заднего вида расположено на лобовом стекле транспортного средства. У него прямоугольная форма, обеспечивающая автомобилисту видимость сзади и не препятствующая переднему обзору. Тем не менее, салонное зеркало оставляет «слепую» зону (не просматриваемую) на несколько метров сзади транспортного средства, что необходимо постоянно учитывать во время движения задним ходом. Данный недостаток фактически полностью устранен при помощи парковочных систем — камеры заднего вида, парктроника.

Внутреннее зеркало имеет плоский оптический компонент. На его внутреннюю поверхность нанесено зеркальное покрытие. Чтобы повысить качество изображения (предотвратить раздвоение картинки), используются зеркала с внешним отражающим слоем.

Оптический компонент расположен в пластмассовом корпусе. Вместе они формируют модуль зеркала заднего вида. У модуля есть шарнирное крепление к лобовому стеклу. Такой способ крепления способен обеспечить перемещение зеркала в разные стороны и позволяет настроить под различные параметры водителя — положение сидения, рост и так далее.

Довольно серьезная проблема в сфере безопасности движения — ослепление автомобилиста посредством зеркала заднего вида фарами идущего сзади транспорта. Проблема решается рядом способов:

  1. Тонирование оптического элемента.
  2. Применение материалов с переменной прозрачностью.
  3. Использование призматического оптического элемента.

панорамное зеркало

Панорамное зеркало внешнего вида дает возможность уменьшить размер «мертвых» зон транспортного средства и увеличить обзор, но, при этом, возникает визуальное увеличение расстояния отражаемых объектов и небольшое искажение их формы.

Панорамное зеркало применяется, чтобы повысить угол обзора по горизонтали. Оно имеет сферическую поверхность оптического элемента (изогнуто под конкретным радиусом) и было очень распространенным в недалеком прошлом.

Как правило, салонное зеркало и внешнее водительское являются обычными, а правое — панорамным

Несомненно, невозможно найти различие в важности того или другого зеркала заднего вида. Эти конструктивные элементы удобно дополняют друг друга, что немало важно

Процедура разборки

Когда конструкцию удалось снять, можно приступать к разборке. Если она требуется, конечно же. Возможно, вы нашли новое зеркало, цена которого вас полностью устраивает. Тогда этот пункт можно пропустить.

При необходимости разобрать элемент, отталкиваемся от того, внутренний он или наружный.

Салонное зеркало разбирается следующим образом:

  • находится место, где соединяется стекло и корпус;
  • вставляется отжим;
  • надавливается с небольшим усилием;
  • появляется щель;
  • медиатором проходимся по всей длине щели;
  • корпус разделяется на 2 части;
  • убирается зеркало;
  • все остальное расположено под ним;
  • проводим необходимые работы.

Также может потребоваться разборка автомобильного бокового зеркала

Не принципиально важно, левого или правого

Тут задача заключается в том, чтобы снять отражающий элемент. Приготовьтесь к тому, что приведенная ниже инструкция не подойдет под конкретно ваш автомобиль. Есть машина, на которых все не совсем так. Тут уж простите, руководство не универсальное.

Но именно следующая схема подходит для большинства авто.

  • С помощью фена прогревается зона соединения корпуса и стекла;
  • Не нагревайте до высокой температуры. Используйте бытовой фен на средней мощности;
  • Плоской отверткой разделяется корпус на 2 части;
  • Иногда требуется отогнуть клеммы;
  • Если боитесь повредить зеркало, обмотайте инструмент изолентой;
  • На некоторых авто необходимо немного прижать зеркало в центр и повести в сторону;
  • Аккуратно извлекается стекло;
  • Выкручивается винт с пластиковой рамы, если он есть;
  • Под рамой видим весь механизм;
  • Отверткой снимается сломанная конструкция, меняется на новую.

Все, работы практически завершены. Но поскольку мы все разобрали, поменяли необходимые компоненты, теперь требуется собрать конструкцию и установить обратно на автомобиль.

Как демонтировать зеркало

Разбирают зеркало, не снимая с машины:  две защелки (красный цвет) нужно отодвинуть, приложив небольшое усилие, затем, раздвинуть, используя плоскую отвертку, направляющие (обозначены желтым). Такие действия проводят с четырех сторон, пока зеркало не «повиснет» на проводах подогрева.

Вот и проблема.

Теперь нужно снять накладку декоративную и открутить три винта. После этого, очень аккуратно, слегка покачивая, чтобы не сломалась защелка, снимается зеркало.

Разъединяется разъем.

Можно приступать к устранению неполадки.

Чтобы из корпуса извлечь привод, достаточно открутить три винтика.

Далее наступает очередь пыльника и задней крышки, которые нужно снять. Отстегиваем  разъем.

Белую деталь, относительно которой вращается держащий зеркало элемент, тоже снимаем.

Теперь, чтобы выдвинуть как можно больше, привода сдвигаем в сторону (показано стрелкой), подсоединив к разъему на двери и снова к корпусу.

Одной из причин может быть то, что отломилась часть паза.

Чтобы устранить подобную поломку, достаточно воспользоваться  трубочкой капельницы «задубевшей» от нефтепродуктов (бензина).

Трубочку, с предварительно нанесенным на нее клеем, надеваем на поломанный паз и обрезаем по месту. Для более надежного соединения с шариковым шарниром, на трубку подуем феном – под действием горячего воздуха ее верхняя часть сузится.

Вот так это выглядит.

Теперь осталось собрать все аккуратно в обратном порядке. Привод работает.

Подводим итоги

При необходимости вы можете заняться самостоятельным снятием салонного зеркала. Но если у вас присутствует возможность обратиться к мастеру, воспользуйтесь ею. Так вы снимаете с себя ответственность за возможные последствия неправильного снятия элемента салона. Любой неприятный исход мастер обязан будет исправить. Также помните, что проведение любой модернизации, которая не предусмотрена производителем, является риском потерять работоспособность элемента вашего автомобиля. Всегда советуйтесь со специалистами, прежде чем самостоятельно внести изменения в конструкцию авто.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
