Особенности
Наверняка многим людям будут интересны и технические характеристики авто, поскольку они могут сказать о многом. Габариты автомобиля составляют 4530х1837х1693 мм, так что его уверенно можно отнести к кроссоверам среднего размера, что делает его подходящим для использования в городских условиях.
Передняя подвеска Ford Kuga оснащена стойками типа МакФерсон, а задняя является полностью независимой, благодаря чему отличается коротким исполнением и повышенной жесткостью. Клиренс составляет 200 мм, что позволяет автомобилю уверенно преодолевать препятствия в виде бордюров.
Между прочим, объем багажника Ford Kuga 2 составляет 455 литра, а при сложенных задних сиденьях объем увеличивается до 1600 литров. Ширина багажника Ford Kuga 2 также вполне достаточная для того, чтобы можно было свободно перевозить объемные и габаритные грузы. Приятно радует и расход топлива – на Форд Куга 2.5 литра он составляет всего порядка 9,2 – 9,4 л/100 км, что делает его эксплуатацию выгодной.
При анализе отзывов владельцев можно узнать все минусы форд куга 2, которых сказать очень немного. Главная из них – это немаленькая цена, которая обуславливается, конечно же, использованием деталей исключительно высокого качества
Очень важно заливать качественное масло в форд куга 2, оснащенный двигателем 1.6, поскольку иначе не избежать повышенного износа трущихся элементов
Коробка передач
Базовой стала 6-ступенчатая механическая коробка передач (переднеприводные версии). После рестайлинга она исчезла из списка предложений.
Бензиновые моторы сочетались с 6-диапазонным автоматом 6F35 — совместная разработка Ford и General Motors. Ее конструкция близка к довольно неудачной коробке GM 6T30/40.
Дизельные машины с полным приводом агрегатировались роботизированной коробкой передач с двойным сцеплением PowerShift 6DCT450.
Шестиступенчатый PowerShift марки Getrag всеобщей любви не сыскал. Сцепление, так называемого мокрого типа, изнашивалось к 100 000 км – проседали демпферы, и разрушались пластиковые вставки (ретейнеры). Осколки попадали в гидроблок и соленоиды, что приводило к неправильной и грубой работе коробки, и ее ускоренному износу.
При своевременном обращении в сервис удавалось отделаться недешевой заменой блока сцепления – 110 000 рублей за восстановленной сцепление или 190 000 рублей за новое. При длительном игнорировании симптомов коробка может прийти в полную негодность. Стоимость нового узла астрономическая – 500 000 рублей.
После 2014 года коробку Power Shift доработали, а блок сцепления усилили. Коробка получила обозначение 6DCT451. К сожалению, модернизированный блок сцепления к 6DCT450 не подходит.
Случались падежи и среди классических автоматов, установленных на машины 2013-2015 года выпуска. Причем, разброс по пробегу, на котором возникала неисправность, довольно большой – от 20 до 250 тысяч километров. Ремонта могли потребовать гидротрансформатор, гидроблок, первичный вал, маслонасос и шестерни дифференциала (порядка 100 000 рублей).
Кроме того, ряд владельцев обращался в сервис с жалобой на писк, возникающий при включении задней передачи. Для его устранения по гарантии меняли блок клапанов и прокладку гидроблока.

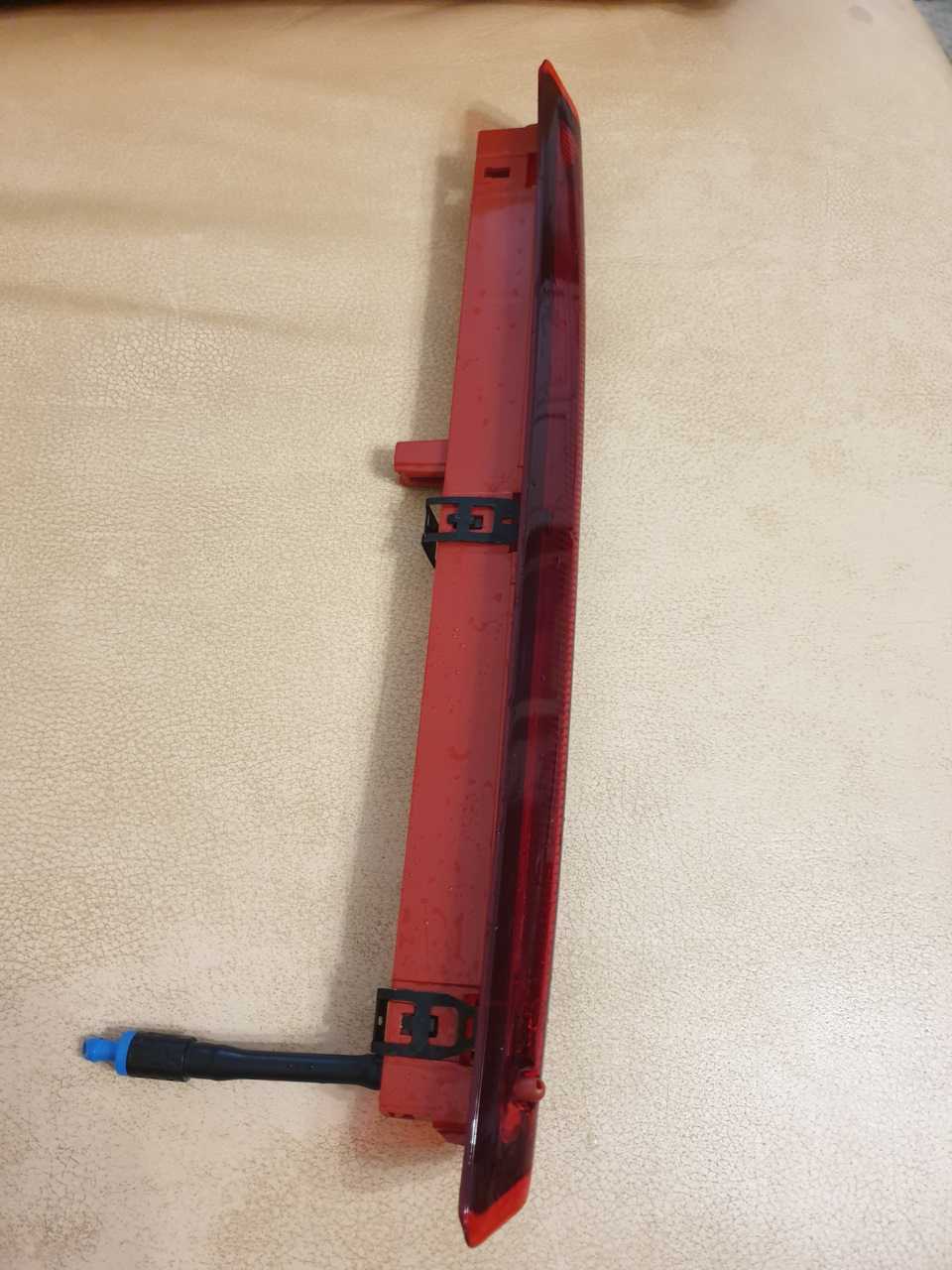

Ремонт дополнительного стоп-сигнала
Установка светодиодов в фонари заднего хода выявила неработоспособность третьего стоп-сигнала. Так как эта проблема влияет на безопасность на дороге, вероятность получить в .опу возрастает, было решено немедленно её устранять.Снятие стопа несложное:— подеваем и тянем на себя накладку по центру рамки заднего стекла, она на металлических и весьма тугих защедках,— сняв накладку, выдавливаем стоп наружу сначала с одной стороны, а затем, закрыв дверь, вытягиваем его полностью,— вынимаем пластиковую пипку омывателя целиком, нажав на язычок,— отсоединяем электрический разъем.Все, стоп у вас в руках, можно менять/ремонтировать.

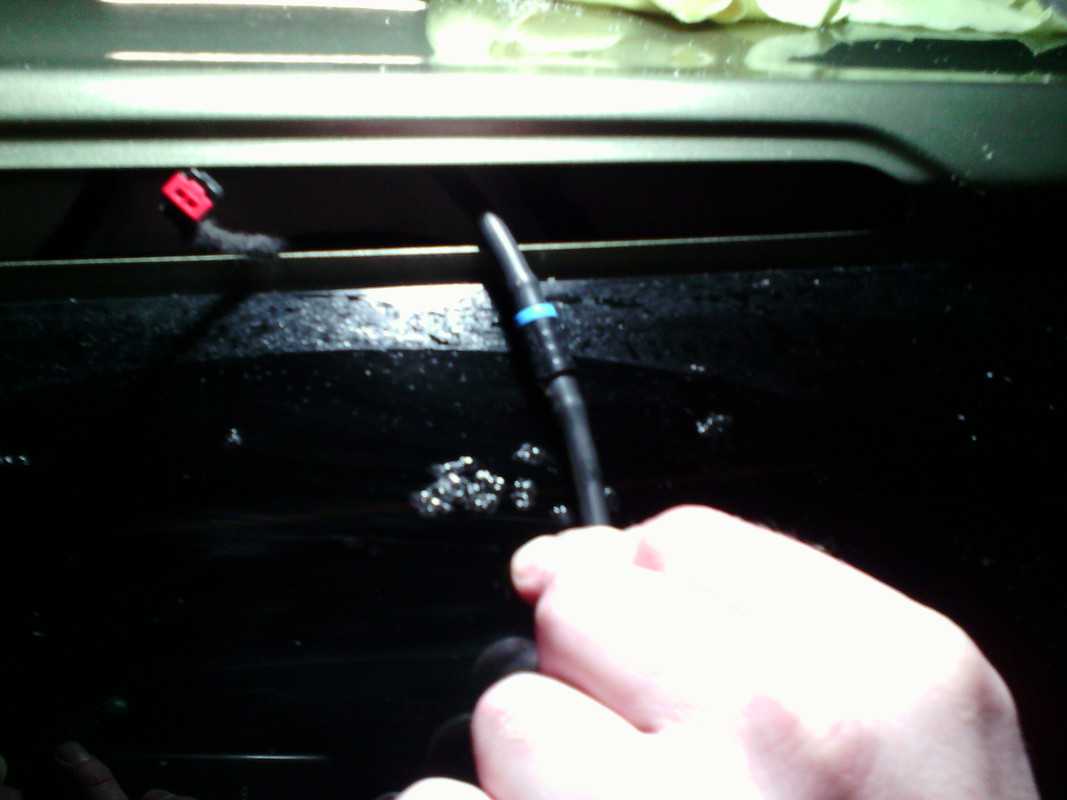

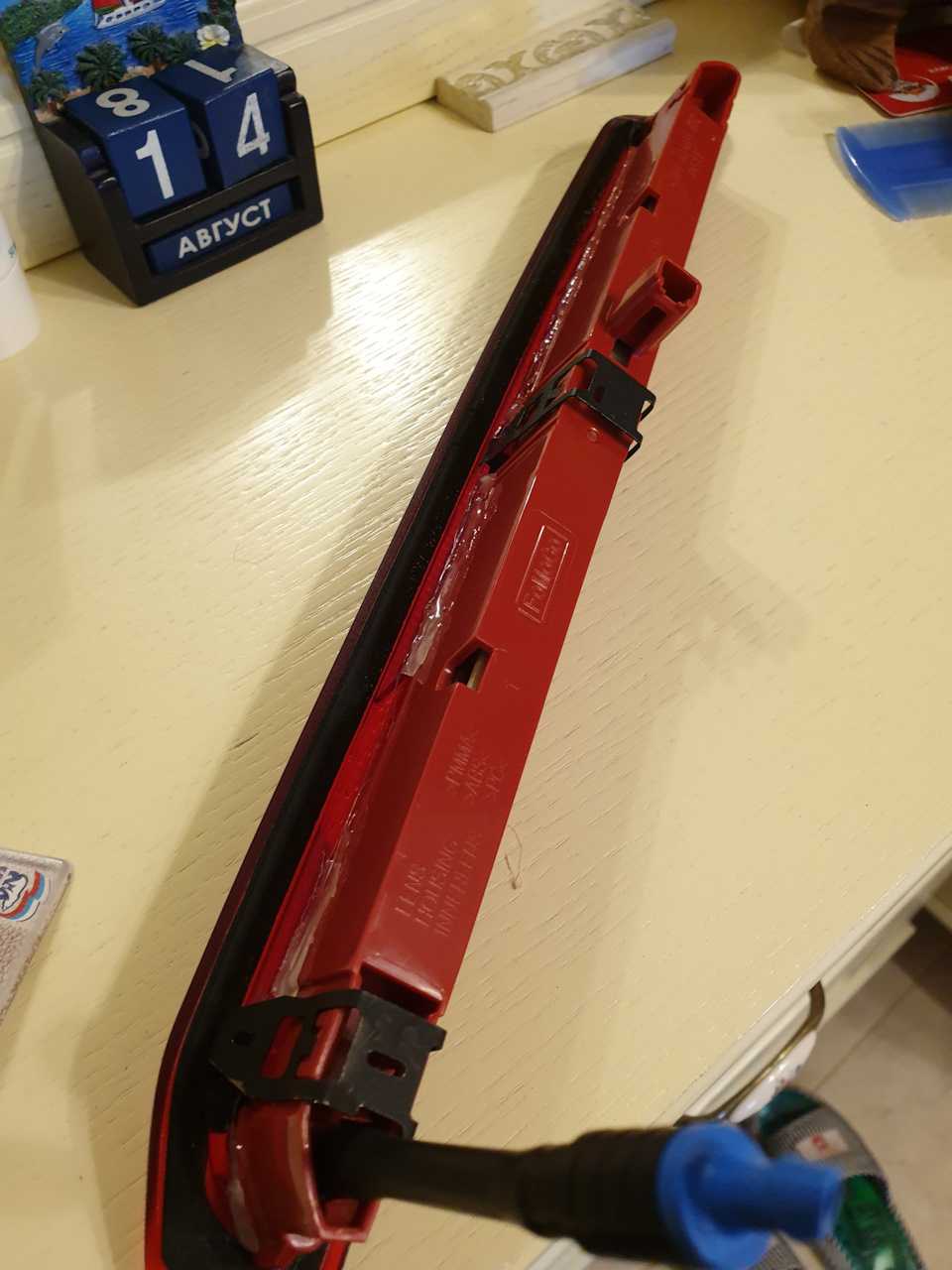

Далее самое сложное в этом деле — вскрытие стопа. Я это делала путем распиливания ножовкой по металлу по шву между стеклом и пластиком
Делать это необходимо осторожно, не передавливая, ибо стекло легко ломается

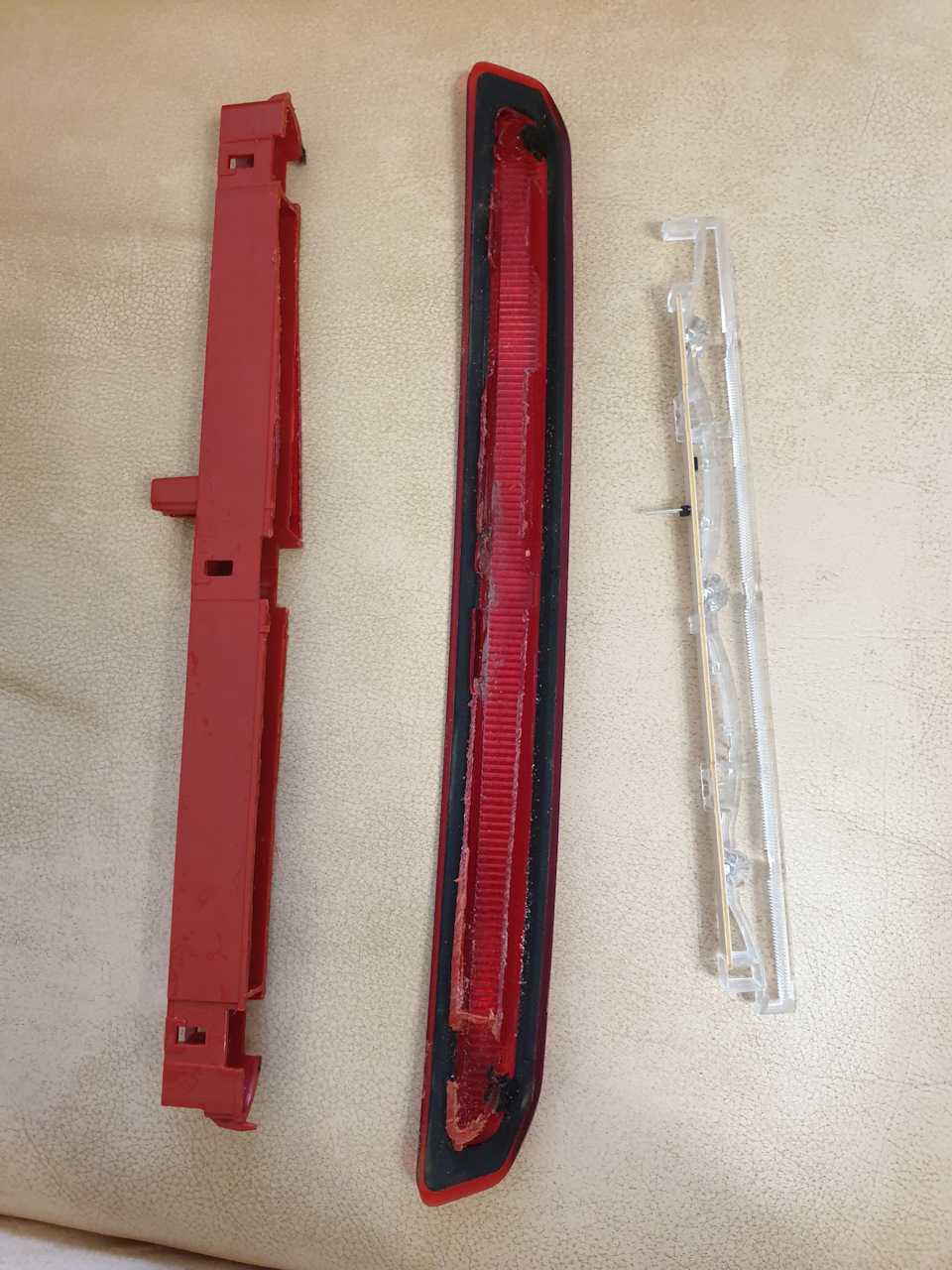

Вскрытие пациента показало, что он умер не от вскрытия, а от родовых болезней. Несмотря на внушительную надпись известной компании на плате со светодиодами, она выглядит так, как будто сделана в подворотнях поднебесной.Для ремонта использовал кусок обычной светодиодной ленты (точно не помню, вроде с диодами 3030), оставшейся после установки подсветки на кухню.

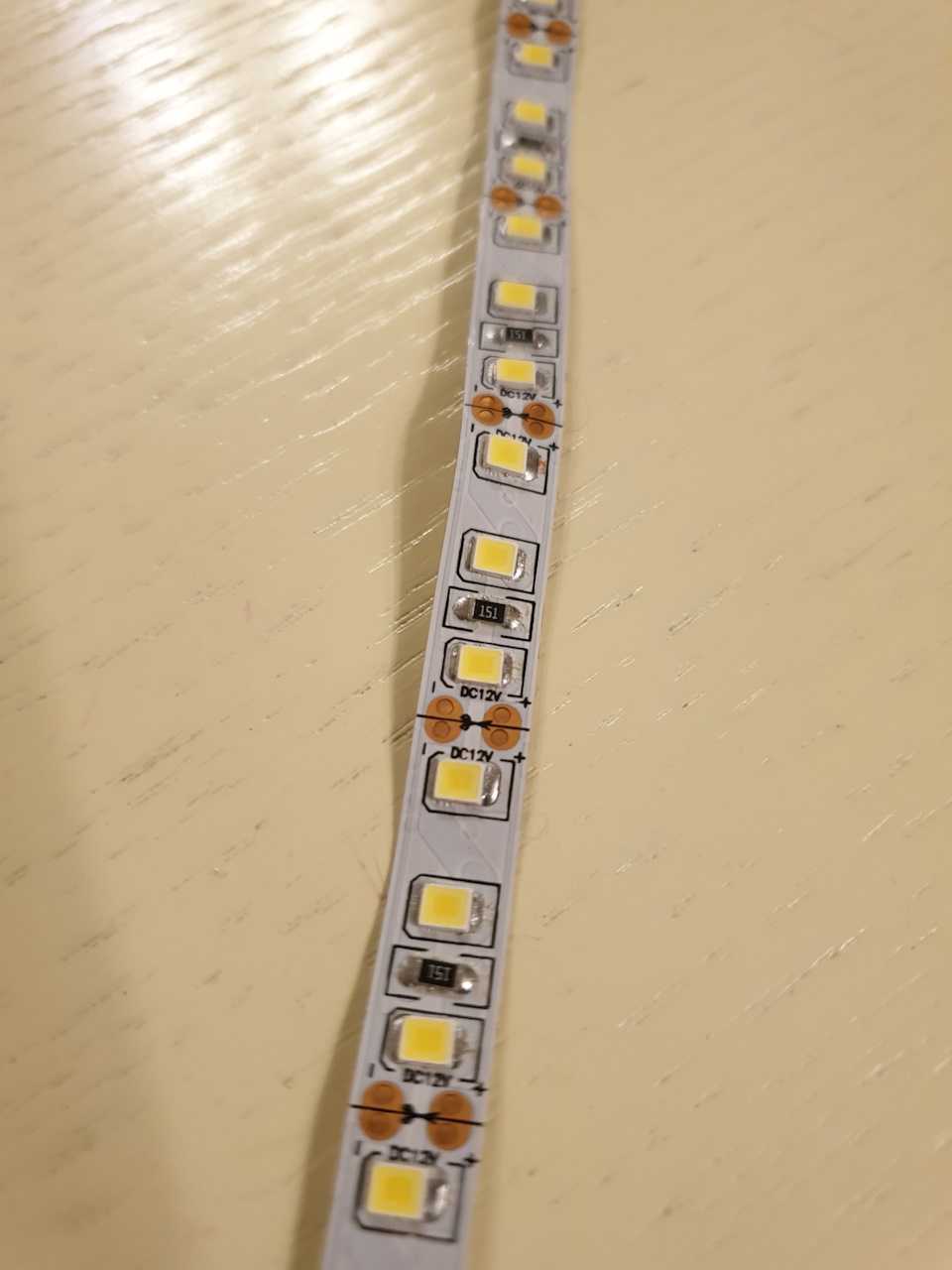

Припаял ленту к ножкам платы обычным куском провода сечением 0,75. Светодиоды на плате удалил. Полярность ножек подписана на плате, осталось совместить с полярностью ленты. Замер сопротивления контактов платы показал наличие сопротивления порядка 1 кОм без светодиодов, что плюс, так как не позволит ленте светиться от токов утечки.Затем с помощью клеевого пистолета прикрепил ленту к рассеивателю, проверил работоспособность конструкции путем подключения постоянных 12 вольт и с применением суперклея склеил все это в единую конструкцию.
Еще одна проверка свечения, установка трех замудренных металлических клипс и установка на кугу.
Зачем настраивать фары вашего Ford Kuga?
Итак, давайте начнем с того, что вам нужно настроить фары вашего Ford Kuga. Для большинства людей наши фары отрегулированы достаточно хорошо, и кажется, что они достаточно светятся ночью. К сожалению, это не постоянное обстоятельство и рассмотрение этого параметра, потому что фары на вашем Ford Kuga недостаточно яркие, или вам кажется, что они слишком слабые, — это мудрое решение. .
Регулировка дальнего света вашего Ford Kuga для безопасности
Прежде всего, регулировка фар автомобиля Ford Kuga должен быть закончен для простого объяснения безопасности. Будь то для вас или для других пользователей, с которыми вы сталкиваетесь во время ночных поездок. На самом деле, если вы не видите достаточно, есть риск пропустить препятствие во время путешествия или плохо спрогнозировать поворот. Однако, если ваши фары слишком мощные, даже если ожидается, что вы переключитесь на ближний свет, когда проезжаете мимо автомобиля, время, необходимое для этого переключения, обычно будет выставьте перед собой водителя свет фар вашего Ford Kuga . Поэтому для других, а также для вас необходимо иметь оптимальную регулировку фар.
Регулировка фар автомобиля Ford Kuga по юридическим причинам
В дополнение к безопасности, есть закон, который контролирует мощность, регулировку автомобильных фар (статьи R313-2 Дорожного кодекса), вот что он указывает: иметь от 2 до 4 фар, которые освещают не менее 100 метров. Их использование регулируется другим законодательством, европейским (директива 76/756 / EEC), согласно которому максимальная высота для регулировки фар не ограничена, но максимальная ширина луча должна быть такой же, как у ближнего света. фары и максимальная яркость должна быть 225 000 кд.
Двигатель
Американский производитель порадовал поклонников Ford Kuga 2 несколькими вариантами двигателей, благодаря чему при выборе авто можно отдать предпочтение наиболее подходящему. Не знаете, какой бензин заливать? Имейте в виду, что все бензиновые моторы сертифицированы для работы на бензине марки АИ-92, что является плюсом. Выпускается также Форд Куга 2 с дизельным двигателем, подробнее о котором можно узнать ниже. На моделях, которые собираются и продаются в РФ, устанавливаются следующие модификации бензиновых ДВС:
- EcoBoost 1.6 (182 л.с.), обладающий повышенной мощностью за счет крутящего момента, достигающего 5 тыс. об/мин
- EcoBoost 1.6 (150 л.) с турбиной и прямым впрыском горючей смеси, а также системой изменения фаз на обоих валах
- Duratec 2.5 (250 л.с.). Двигатель классического типа, разработанный в Японии и сумевший отлично себя зарекомендовать за счет отличной мощности
Если говорить о дизельных моделей, то здесь производитель оснастил Ford Kuga 2 неплохим агрегатом Duratorq 2.0, имеющим 140 л.с. с крутящим моментом в 320 Нм. дизель робот в Ford Kuga 2 отличается плавной работой, обеспечивая экономичный расход топлива. Что касается КПП, то здесь есть вариант МКПП 6-ти ступенчатого типа, а также полный «автомат» 6F35 с гидротрансформатором. Любители механики смогут по достоинству оценить плавность переключения передач, а также ощутить то, насколько молниеносно мотор реагирует при нажатии на педаль акселератора.
Если проанализировать отзывы по Ford Kuga 2, двигатель 1.6 EcoBoost с модификацией 6МКП выглядит предпочтительнее, поскольку расход топлива в смешанном цикле всего 6,8 л. на 100 км. Он наилучшим образом подойдет для езды по городу и на дальние расстояния по обычным дорогам. Если же требуется активно использовать автомобиль для рыбалки и охоты, а также по плохим дорогам, можно остановить выбор на мощном агрегате Duratec 2.5, оснащенном технологией iVCT.
Процедура замены
Как именно менять салонный фильтр, каждый решает для себя сам. Ведь сделать это можно путём демонтажа бардачка, а также без этой процедуры. Решайте сами.
Для начала подумайте о своей безопасности и сохранности нового фильтра
Очень важно не допустить попадания влаги на расходник. Потому лучше вынимать его из упаковки в самый последний момент
Работать рекомендуется в перчатках, поскольку на старом фильтре могут накапливаться микробы и бактерии. Стоим им попасть на кожу, они легко могут в дальнейшем проникнуть в дыхательные пути. Если у вас есть проблемы с дыхательными путями, вы страдаете аллергией, то подобные мероприятия лучше самостоятельно не проводить. Обратитесь в автосервис, где вам быстро поменяют фильтры.
В Куге второго поколения салонный фильтр располагается со стороны переднего пассажирского кресла в ногах. Из инструментов вам потребуется крестовая и плоская отвёртка, ветошь и пылесос. Можно также будет продуть посадочное место компрессором. Отталкивайтесь от того, что у вас есть в распоряжении. При отсутствии пылесоса и компрессора просто тщательно всё протрите сам сухой ветошью.
Замена выполняется в следующей последовательности:
- Зайдите через переднюю пассажирскую дверь, сдвиньте кресло максимально назад, чтобы вам же было удобнее работать;
- Сдвиньте немного в сторону коврик. За ним вы увидите крышку, которая и закрывает доступ к фильтрующему элементу для очистки салонного воздуха. Удерживается крышка защёлками;
- Тут можно приноровиться, отщелкнуть крепления крышки и вытащить старый фильтр, после чего продуть там всё или пропылесосить. Проблема лишь в том, что установить новый расходник намного сложнее;
- Для установки нового фильтра, не снимая бардачок, приходится аккуратно сгибать элемент. Но при этом его довольно легко повредить. Тогда придётся покупать новый фильтр и пробовать заново;
- Потому оптимальным решением будет снять вещевой ящик, и уже в таком состоянии поменять расходник;
- Перчаточный ящик снимается путём откручивания креплений по периметру и нажатия на специальные защёлки. После этого бардачок с лёгкостью снимается. Следите за проводами, чтобы случайно ничего не оборвать;
- Теперь, когда доступ открыт и вставить новый расходник стало значительно удобнее, устанавливайте элемент;
- Если посадочное место грязное, рекомендуется воспользоваться пылесосом с плоской насадкой или компрессором. В крайнем случае пройдитесь ветошью;
- Соберите узел в обратной последовательности.
Да, не снимая вещевой ящик, то есть бардачок, поменять фильтр можно. Но это требует определённой сноровки и чувства меры при сгибании расходника. Если переусердствовать, элемент будет непригоден к использованию. Фактически вы зря потратите минимум 300-400 рублей, если покупали самый бюджетный фильтр.
Опыт владельцев Куги 2 показывает, что намного разумнее потратить время на снятие бардачка, нежели пытаться втиснуть расходник в далеко не самом удобном положении. Экономия времени без снятия перчаточного ящика мнимая, поскольку в действительности всё совершенно иначе.
Соблюдайте периодичность замены, выбирайте качественные фильтры очистки салонного воздуха для Ford Kuga 2, и не забывайте о собственной безопасности, приступая к работе.

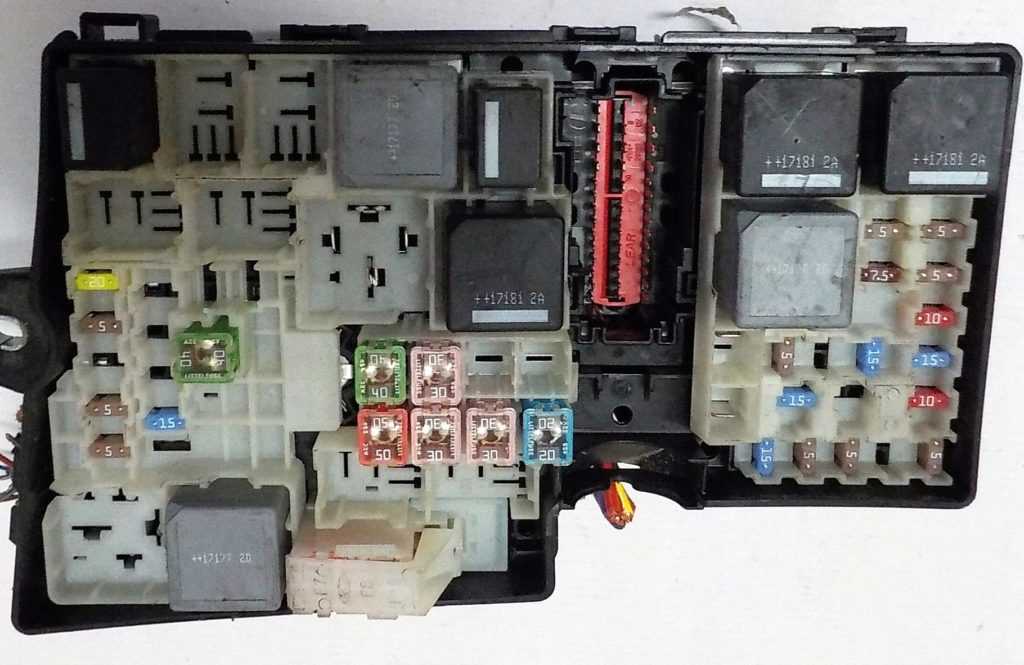

Блок в багажнике
Он находится в багажном отделении за нишей шасси и закрыт защитной крышкой.
Фотография
Схема
Обозначение
| F1 | 5А Система бесконтактного открывания задней поднимающейся двери |
| F2 | 10А Модуль бесключевого входа |
| F3 | 5А Ручки дверей автомобиля с дистанционным бесключевым входом |
| F4 | 25А Модуль управления левой передней двери |
| F5 | 25А Модуль управления правой передней двери |
| F6 | 25А Модуль управления левой задней двери |
| F7 | 25А Модуль управления правой задней двери |
| F8 | Резерв |
| F9 | 25А Электродвигатель сиденья водителя |
| F10 | Резерв |
| F11 | 5А Задний элемент питания катушки реле зажигания |
| F12 | 10А Система управления микроклиматом (автомобили с системой авто-старт-стоп) |
| F13 | 5А Щиток приборов (автомобили с системой авто-старт-стоп) |
| F14 | 7,5А Информационно-развлекательный дисплей, модуль SYNC, модуль глобальной системы определения местонахождения (автомобили с системой авто-старт-стоп) |
| F15 | 15А Аудиоблок (автомобили с системой авто-старт-стоп) |
| F16 | Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | Резерв |
| F20 | Резерв |
| F21 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | 30А Дополнительные гнезда электропитания постоянного и переменного тока |
| F24 | 20А Задние дополнительные гнезда электропитания |
| F25 | 25А Открывающаяся вверх дверь с приводом |
| F26 | 40А Вспомогательное оборудование, модуль буксировки прицепа |
| F27 | 20А Дополнительные гнезда электропитания багажного отделения |
| F28 | Резерв |
| F29 | 5А Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке, сигнал зажигания модуля качества напряжения |
| F30 | 5А Система помощи при парковке |
| F31 | Резерв |
| F32 | 5А Сигнал зажигания дополнительных гнезд электропитания постоянного и переменного тока |
| F33 | Резерв |
| F34 | 20А Обогреваемое сиденье водителя |
| F35 | 20А Обогреваемое сиденье пассажира |
| F36 | Резерв |
| F37 | Резерв |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | Резерв |
| F43 | Резерв |
| F44 | Резерв |
| F45 | Резерв |
| F46 | 10А Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке (автомобили с системой авто-старт-стоп) |
| R1 | Силовое реле – Выключатель зажигания |
| R2 | Резерв |
| R3 | Резерв |
| R4 | Резерв |
| R5 | Резерв |
| R6 | Резерв |
Комплектации
Положительные отзывы владельцев подтверждают, что Форд Куга 2 2.5 — один из самых заманчивых и желанных автомобилей для многих автолюбителей из России. На отечественном рынке он представлен в следующих версиях: Trend, Trend Plus, Titanium, а также Titanium Plus. Цена самой бюджетной версии стартует с отметки в 900 тыс. руб., причем в этой комплектации покупатель получает ДВС EcoBoost 1.6, мощностью в 150 л.с., с механической коробкой передач и приводом на передние колеса. В комплектации также идут бортовой компьютер, встроенная акустическая система и электростеклоподъемники.
Если же брать самую дорогую версию — Titanium Plus, то за нее придется раскошелиться на 1 млн. 140 тыс. руб., зато автовладелец получает полный привод, АКПП, мощный бензиновый или дизельный ДВС (на выбор), кожаный салон, панорамную крышу и биексеноновые фары. Если выбрать Форд Куга 2.5 литра, то характеристики двигателя приятно впечатлят, поскольку человек получает мощный ДВС, на котором можно уверенно преодолевать практически любые препятствия. Комплектация Титаниум с мотором 150 л.с. является самой полной.
Электрика
- Как снять аккумулятор Ford Куга своими руками
- Как заменить батарейку в брелке Форд Kuga
- Поменять батарейку в ключе Форд Kuga
- Как заменить батарейку в пульте Форд Kuga
- Как заменить блок предохранителей Ford Куга своими руками
- Как поменять втягивающее реле Форд Kuga
- Установка габаритной лампы Ford Куга своими руками
- Ремонт заднего фонаря Форд Куга
- Снять заднюю фару Ford Куга своими руками
- Замена замка зажигания Форд Куга своими руками
- Поменять катушку зажигания Форд Куга
- Как снять кнопку стеклоподъемника Ford Kuga своими руками
- Ремонт лампы ближнего света Ford Куга своими руками
- Замена лампы в бардачке Форд Kuga
- Поменять лампу в габаритах Ford Kuga
- Как заменить лампу в дальний свет Ford Kuga
- Поменять лампу в задний ход Ford Куга
- Поменять лампу в поворотниках Ford Kuga
- Как заменить лампу в приборной панели Ford Куга своими руками
- Поменять лампу в противотуманный фарах Форд Куга
- Замена ламп в ПТФ Форд Куга своими руками
- Как поменять лампу в фарах Форд Kuga
- Как заменить лампу освещения салона Ford Куга своими руками
- Как поменять лампу стоп сигнала Ford Куга своими руками
- Установка ламп задних фонарей Форд Kuga
- Как снять левую фару Ford Kuga
- Как снять моторчик стеклоподъемника Ford Kuga
- Как снять переднюю фару Ford Kuga
- Как снять правую фару Форд Kuga
- Как поменять предохранители Форд Kuga
- Поменять предохранитель прикуривателя Ford Куга
- Ремонт противотуманных ламп Форд Куга
- Как поменять реле поворотов Форд Kuga
- Как поменять реле стартера Ford Куга
- Замена реле стеклоочистителя Форд Куга
- Как поменять свечи зажигания Форд Kuga своими руками
- Как заменить щетки генератора Форд Kuga
- Схема акпп Ford Куга
- Электросхема акустической системы Ford Kuga своими руками
- Электросхема бензонасоса Ford Kuga
- Схема блока предохранителей Форд Куга своими руками
- Схема блока управления двигателем Ford Куга своими руками
- Электросхема вентилятора охлаждения Ford Kuga
- Схема включения бензонасоса Ford Куга
- Схема включения вентилятора охлаждения Форд Kuga
- Электросхема включения кондиционера Ford Kuga своими руками
- Схема включения переднего моста Форд Куга
- Схема включения стартера Форд Kuga
- Электросхема включения фар Ford Куга своими руками
- Электросхема генератора Форд Куга
- Электросхема датчика давления масла Ford Куга своими руками
- Схема датчика кислорода Форд Куга
- Схема датчика охлаждающей жидкости Форд Kuga
- Электросхема датчика скорости Форд Kuga
- Схема датчика температуры Ford Kuga
- Электросхема датчика уровня топлива Ford Куга своими руками
- Электросхема двигателя Ford Куга своими руками
- Электросхема дворников Ford Куга
- Электросхема зажигания Ford Kuga
- Схема замка зажигания Форд Kuga своими руками
- Схема звукового сигнала Форд Куга
- Схема инжектора Ford Kuga своими руками
- Электросхема карбюратора Форд Куга
- Схема корректора фар Форд Куга своими руками
- Электросхема освещения салона Форд Куга
- Электросхема отопителя Ford Куга
- Схема охлаждения двигателя Ford Куга
- Схема панели приборов Ford Kuga
- Электросхема передних фар Форд Kuga
- Электросхема печки Ford Куга
- Электросхема приборной панели Форд Kuga
- Схема проводки Форд Kuga своими руками
- Электросхема противотуманных фар Форд Kuga
- Электросхема реле бензонасоса Ford Куга своими руками
- Электросхема реле давления Ford Kuga
- Схема реле поворотов Ford Kuga своими руками
- Электросхема реле регулятора Форд Куга своими руками
- Электросхема реле стартера Ford Куга своими руками
- Электросхема системы впрыска Ford Kuga своими руками
- Электросхема системы зажигания Форд Kuga
- Электросхема системы кондиционирования Ford Kuga
- Электросхема системы охлаждения Форд Kuga
- Электросхема системы управления двигателем Ford Kuga своими руками
- Схема стартера Форд Kuga своими руками
- Электросхема стеклоочистителя Форд Куга
- Схема стеклоподъемников Ford Kuga своими руками
- Электросхема стоп сигналов Ford Куга своими руками
- Электросхема топливного насоса Ford Куга
- Электросхема топливной системы Ford Куга
- Схема тормозной системы Ford Kuga своими руками
- Электросхема центрального замка Форд Куга своими руками
- Электросхема щитка приборов Форд Kuga своими руками
- Электросхема эбу Форд Kuga своими руками
- Коды ошибок Ford Куга
Другие проблемы и неисправности
Кузов Ford Kuga 2 хорошо защищен от коррозии. Тем не менее, многие владельцы обнаруживают вспучивание краски в нижней части внутренней стороны дверей.
В процессе эксплуатации обнаруживается протирание краски до металла под капотом (уплотнителем жабо), с внутренней стороны дверей (дверными панелями), на двери багажника (накладка над номером). В рестайлинговых копиях может повредиться лакокрасочное покрытие заднего крыла (дальний угол) и бампера в месте контакта с фонарем.
Обескуражить могут и подтеки ржавчины, проступающие из-под наружных зеркал. Это последствия коррозии металлического каркаса зеркал.
Подгонка и качество материалов интерьера образцовое. Лишь немного смущает нагромождение из кнопок и дисплеев.
Наполнитель водительского сиденья продавливается и теряет упругость уже к 30-80 тыс. км. Он изнашивается о металлический каркас кресла.
Порой самопроизвольно откручиваются винты крепления тормозного бачка.
Как снять повторитель стоп сигнала ford kuga
Ford Kuga Club Russia (Форд Куга Клуб)Форум клуба владельцев кроссовера
- » ФОРУМ‹Ford Kuga II‹Оптика и свет Ford Kuga II
Верхний фонарь стоп сигнала
Верхний фонарь стоп сигнала
#1 16 дек 2015, 21:24
Здравствуйте. Как и на что можно поменять лампочки верхнего стоп сигнала? При нажатии на педаль не горят,а помаргивают как стартер на лампах дневного света с дросселем._________________________________________Фонарь рестайл-дорестайл одинаковый, финис 2251160 (старый номер пока тоже в продаже 1870369)
Re: Верхний фонарь стоп сигнала
#2 16 дек 2015, 22:31
Re: Верхний фонарь стоп сигнала
#3 06 янв 2016, 20:50
Re: Верхний фонарь стоп сигнала
#4 06 янв 2016, 21:17
[url=http://www.autometric.ru/car/ford/kuga]
Re: Верхний фонарь стоп сигнала
#5 06 янв 2016, 22:14
Re: Верхний фонарь стоп сигнала
#6 06 янв 2016, 22:16
[url=http://www.autometric.ru/car/ford/kuga]
Re: Верхний фонарь стоп сигнала
#7 06 янв 2016, 22:18
Да. но уже и не мерцают
А..ждать не буду, Пойду сейчас сниму.
Re: Верхний фонарь стоп сигнала
#8 06 янв 2016, 22:28
Re: Верхний фонарь стоп сигнала
#9 06 янв 2016, 23:19
Всё,фонарь снял. А теперь сюрприз Под фонарём стоит обратный клапан и смысла ,врезать доп, нет.А сервисмены («каки» криворукие) одну из трёх скоб крепления похерили, хорошо нашёл в багажнике.Сам фонарь не разборный,запаян,видно что светодиоды на общей текстолитовой плате.Завтра разберу.
Re: Верхний фонарь стоп сигнала
#10 07 янв 2016, 08:03
Re: Верхний фонарь стоп сигнала
#11 07 янв 2016, 13:36
В экзисте фонарь стоит 3100 и ждать пока привезут
Закрепил светодиодную ленту, собрал ,склеил, установил, но есть косяк. Лента все время чуть светится (днём не сильно видно, вечером заметно) при нажатии педали всё ОК светится ярко. В чём может быть косяк?
Re: Верхний фонарь стоп сигнала
#12 08 янв 2016, 12:38
Re: Верхний фонарь стоп сигнала
#13 08 янв 2016, 16:06
Re: Верхний фонарь стоп сигнала
#14 08 янв 2016, 16:42
Re: Верхний фонарь стоп сигнала
#15 09 янв 2016, 15:29
Re: Верхний фонарь стоп сигнала
#16 10 янв 2016, 09:16
Re: Верхний фонарь стоп сигнала
#17 10 янв 2016, 09:46
Re: Верхний фонарь стоп сигнала
#18 10 янв 2016, 14:48
Re: Верхний фонарь стоп сигнала
#19 10 янв 2016, 14:52
Re: Верхний фонарь стоп сигнала
#20 10 янв 2016, 17:06
Ну не на порядок, а на 3 порядка, и исходя из твоей логики, верхний фонарь вообще не должен работать (так как сопротивление открытого диода больше нити накала). Схемы искал, не нашел. Но, видимо на фонарь верхний отдельно идет сигнал. Поставь резистор примерно на 5 кОм. Даже если не в этом дело, то через него ток меньше 3мА будет, то есть ничего страшного.
Блок под капотом
Находит в левой части подкапотного пространства и закрыт защитной крышкой.
Как снять крышку блока предохранителей
Для того что бы снять крышку блока предохранителей под капотом ford kuga 2, надо найти с задней стороны соответствующие фиксаторы – защелки.
Далее просто потянуть от себя и вверх. На внутреннюю сторону крышки будет нанесена актуальная схема блока.
Фото – пример
Схема
Описание
| F1 | Резерв |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | Резерв |
| F7 | 40А Антиблокировочная система тормозов, управление системой динамической стабилизации |
| F8 | 30А Электронная система динамической стабилизации |
| F9 | 20А Омыватели фар |
| F10 | 40А Электродвигатель вентилятора отопителя |
| F11 | 30А Модуль качества напряжения, блок управления системами кузова |
| F12 | 30А Модуль управления силовым агрегатом |
| F13 | 30А Реле стартера |
| F14 | 40А Правая сторона обогреваемого ветрового стекла |
| F15 | 20А Передний прикуриватель, дополнительные гнезда электропитания |
| F16 | 40А Левая цепь обогреваемого ветрового стекла |
| F17 | 20А Дополнительный отопитель |
| F18 | Резерв |
| F19 | 5А Антиблокировочная система тормозов, управление системой динамической стабилизации |
| F20 | 15А Звуковой сигнал |
| F21 | 5А Выключатель стоп-сигналов |
| F22 | 15А Система мониторинга аккумуляторной батареи |
| F23 | 5А Соленоиды реле |
| F24 | 5А Управление освещением |
| F25 | Резерв |
| F26 | 5А Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями) |
| F26 | 15А Питание катушки реле системы управления двигателем (автомобили с дизельным двигателем), система управления коробкой передач (автомобили с дизельным двигателем) |
| F27 | 15А Муфта компрессора системы кондиционирования |
| F28 | 5А Система адаптивного круиз-контроля (автомобили с системой авто-старт-стоп) |
| F29 | 25А Обогреватель заднего стекла кузова |
| F30 | Резерв |
| F31 | Резерв |
| F32 | 15А Модуль управления двигателем |
| F33 | 10А Модуль управления двигателем |
| F34 | 10А Модуль управления двигателем |
| F35 | 15А Модуль управления двигателем |
| F36 | 5А Активные жалюзи радиатора |
| F37 | 5А Питание индикатора отключения надувной подушки безопасности пассажира |
| F38 | 5А Модуль управления двигателем, модуль управления коробкой передач |
| F39 | 5А Фары, коррекция наклона света фар |
| F40 | 5А Электрический усилитель рулевого управления |
| F41 | 20А Блок управления системами кузова |
| F42 | 15А Очиститель заднего стекла |
| F43 | 15А Фары |
| F44 | 5А Система адаптивного круиз-контроля (автомобили без системы авто-старт-стоп) |
| F45 | 10А Обогреваемый распылитель омывателя |
| F46 | 40А Автоматический режим работы стеклоочистителя |
| F47 | Резерв |
| F48 | 15А Испаритель дизельного топлива |
| R1 | Резерв |
| R2 | Реле звукового сигнала |
| R3 | Реле испарителя дизельного топлива |
| R4 | Резерв |
| R5 | Резерв |
| R6 | Резерв |
| R7 | Силовое реле – Антиобледенитель ветрового стекла |
| R8 | Резерв |
| R9 | Реле Омывателей фар |
| R10 | Реле стартера |
| R11 | Муфта компрессора системы кондиционирования – реле |
| R12 | Силовое реле – Вентилятор системы охлаждения |
| R13 | Вентилятор обогревателя – мини реле |
| R14 | Реле системы управления двигателем |
| R15 | Силовое реле – Обогреватель заднего стекла |
| R16 | Силовое реле – Зажигание |
Интерьер
Внутреннее убранство Ford Kuga 2 выполнено очень продуманно с точки зрения как эргономики пространства, так и комфорта. С первого взгляда бросается в глаза просторный салон, где стильно и одновременно весьма уютно. Сразу видно, что дизайнеры ответственно подошли к своей задаче, убрав все подвижные детали. Никаких креплений не видно, поэтому создается впечатление, что все выполнено в едином монолите. Отделка передней панели выполнена из качественных материалов, приятных на ощупь, которая выглядят стильно и весьма эффектно.
Передние сиденья имеют безупречную форму, благодаря чему водитель чувствует себя очень комфортно. Рулевое колесо имеет гибкую регулировку и оснащено множеством дополнительных функций, что управление. Приборная панель выглядит стильно, предоставляя вместе с тем водителю хороший обзор для контроля за показаниями приборов. Все кнопки имеют подсветку, которая особенно эффектно смотрится при еде в ночное время суток.
Из других особенностей можно выделить высоко расположенную ручку АКПП, цветной экран бортового компьютера, эргономичное размещение кнопок управления различными функциями в салоне: кондиционер, акустическая система, подогрев сидений и так далее. В целом автомобиль выглядит богато, что подчеркивается кожаной обивкой передних и задних сидений, а также декоративной светодиодной подсветкой. Пассажиры на заднем сидении не обделены комфортом, который идеально сочетается с высокой безопасностью, обеспечиваемой системой AirBag.
