Что нужно учитывать
Перед заменой ремня генератора на Ford Focus 2 нужно учесть несколько моментов, которые способны существенно повлиять на сам процесс замены. Всё дело в двигателях, устанавливаемых на Ford Focus 2.
Возьмём моторы 1,4 и 1,6 литра. У них натяжение привода вспомогательных агрегатов реализуется через шкивы оборудования. Поскольку натяжного ролика в конструкции не предусмотрено, то при установке нового ремня потребуется задействовать специальные инструменты.
А вот для модификаций с двигателями 1,8 и 2,0 литра натяжной ролик предусмотрен. Это значительно упрощает процедуру замены. Никакие специальные приспособления тут не потребуются.
На замену ремня генератора влияет и тот факт, есть ли в комплектации кондиционер или нет. Ведь ремень компрессора кондиционера располагается на шкиве коленвала перед ремнём генератора. Другими слова, установить ремень генератора без демонтажа ремня кондиционера никак не получится.
Инструменты:
Для проверки регулятора напряжения… …подсоединяем к щеткам лампу 1—3 Вт, 12 В. а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15—16 В.
В первом случае лампа должна гореть, во втором — нет.
Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В таком случае выявить поломку можно опытным путем.
Проверка работоспособности Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности.
Технология проверки — очень проста и выполняется быстро.
Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ. А далее поступаем так: Если генератор исправен, силовая установка не должна остановиться, наоборот — ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.
Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены.
А для этого узел нужно снять с авто, что оказывается не так просто. Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.
Демонтаж генератора на Ford Focus 2 На Ford Focus 2 используется несколько модификаций силовых установок с разными конструктивными особенностями, которые сказываются на алгоритм работ при снятии. На двигателях объемом 1,4 и 1,6 литра генератор размещен в верхней части, что несколько упрощает демонтаж. Алгоритм снятия на двигателе 1,6 литра Для примера рассмотрим технологию снятия узла с Ford Focus 2, оснащенного 1,6-литровой установкой.
Sources:
https://my-zenit.ru/remont/zamena-generatora-FORD-fokus-2-svoimi-rukami-kak-snyat-i-ustanovit-novyj https://avto-mpad.ru/drugoe/kak-snyat-generator-FORD-fokus-2.html
Ремонт генератора
Инструкция по ремонту представлена ниже
Снять крышку, которая прикрывает щетки и проверить их.
Схема подключения тестера, приведенная ниже, позволяет проверить обмотку.
Подключить тестер как на фото ниже для выявления пробоев и других проблем.
Как снять генератор форд фокус 2 1.8 125лс (2.0 145лс) всё по детально и понятно
Кроме оригинала, на автомобильном рынке запасных частей можно найти достаточно большое количество аналогов, которые спокойно можно монтировать на автомобиль. Итак, рассмотрим основные из них:
Наименование производителяНомер по каталогуСтоимость в рублях
| DENSO | DAN1016 | 16 000 |
| DENSO | 1042103542 | 18 000 |
| FORD | 1530299 | 29 000 |
| FORD | 1748625 | 20 000 |
| WAI | 23839N | 13 000 |
| DENSO | 1042103761 | 15 000 |
| FORD | 1530299 | 27 000 |
Volkswagen 2eke1 crafter где находится масляный фильтр
READ Замена масла в АКПП KIA Sorento 2014
Проверка работоспособности
Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.
Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.
А далее поступаем так:
- запускаем двигатель;
- выжидаем пока обороты не стабилизируются;
- включаем фары;
- на заведенном моторе снимаем плюсовую клемму с аккумулятора.
Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.
Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.
Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.
Это интересно: Как поменять топливный фильтр на Шевроле Авео: фото и видео
Самый простой способ в гаражных условиях
Этот метод актуален в тех случаях, если у вас нет мультиметра, но необходимо определить явное наличие проблемы с генератором. Водителям следует запустить двигатель машины и включить ближний свет
Далее осторожно снимите минусовую клемму. Если свет фар потускнел, а мотор начал работать прерывисто, то везите генератор на диагностику
Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар.
С использованием мультиметра
Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.
Тестирование регулятора напряжения
Одним из этапов самостоятельной диагностики идет проверка регулятора напряжения. Водителям необходимо выполнить два шага:
- Прогрейте автомобиль в течение 15 минут. Тесты выполняют только на прогретом моторе.
- Подключите вольтметр со шкалой более 15 вольт к выводам массы и 30 клемме. В большинстве автомобилей нормальным считается показатель в 13,5 — 14,6 вольт.
Если напряжение ниже 13 вольт, то деталь придется заменить.
Анализ работоспособности диодного моста
Необходимо переключить мультиметр на измерение тока, а также подключить зажимы к массе и коннектору «В+» на аккумуляторной батарее. Нормальным считается ток не больше 0,5 мА. Если ток больше, то вышли из строя диоды или поврежден изоляционный слой на обмотке. Если в специализированных мастерских эти проблемы не исправят, то придется покупать новую деталь.
Проверка тока возбуждения генератора
Заведите автомобиль и добейтесь максимально высоких оборотов. Переведите мультиметр в режим измерения тока и подключите вывод к клемме 67. Показатель должен лежать в пределах от 3 до 7 ампер.
Это основные методы диагностики, которые водители могут сделать самостоятельно. Если явно найдена проблема, то выхода два: везти устройство к специалистам на подтверждение своих догадок или без их помощи сразу же менять генератор на новый. В обоих случаях потребуется снятие генератора «Форд-Фокус» 1.
Проверка обмотки
Для тестирования обмотки ротора на витки с короткими замыканиями или обрывами следует использовать мультиметр в режиме измерения сопротивления. Подключите выводы к обоим контактным кольцам генератора. Нормальным сопротивлением считается показатель от 1,8 до 5 Ом. Если сопротивление ниже, было короткое замыкание, а если выше – ищите обрыв.
Какой генератор купить
С завода на автомобиле стоит генератор MAGNETI MARELLI (код 063377412010). Это оригинал итальянского производства, который гарантированно совместим с машиной. При этом он имеет практически самый высокий ценник – от 10 тысяч рублей. В качестве альтернативы можете использовать товары от CARGO или BOSCH. Обязательно узнайте, совместим ли выбранный вами генератор с машиной. Необходимо проконсультироваться по этому вопросу со специалистом, а также проверить соответствие технических характеристик оригиналу.
Однозначного ответа на вопрос, сколько стоит генератор на «Форд-Фокус» 1 от сторонних производителей, нет. Цена зависит от бренда, качества используемых материалов и характеристик устройства. Не стоит гнаться за самыми дешевыми моделями. Сделав покупку, остается только поставить новый генератор на место. Сборку можно проводить по вышеописанной инструкции в обратном порядке, возвращая на место все болты и детали.
Обзор генератора
На Ford Focus 2 применяется генератор переменного напряжения. Он имеет электромагнитное возбуждение. В конструкции источника питания предусмотрен автоматический регулятор напряжения и выпрямительный блок.
Для охлаждения узла на валу ротора имеется крыльчатка вентилятора. Механическая энергия передается генератору через приводной шкив. Вал установлен на подшипниках, смазка которых заложена на весь срок службы узла.
Особенностью Ford Focus 2 является то, что помимо собственного электронного регулятора, на работу генератора влияет ЭБУ силового агрегата. Модуль повышает выходное напряжение, если окружающая температура стала слишком низкой. Это позволяет более эффективно выполнять заряд АКБ. ЭБУ также отключает источник питания во время запуска мотора, чтобы снизить нагрузку на стартер. Помимо этого модуль увеличивает обороты коленвала на холостом ходу, если на генератор воздействует повышенная электрическая нагрузка.
На Форд Фокус 2 можно встретить источники питания на 120 A, 14 B и на 150 A, 14 В. Тип устанавливаемого генератора зависит от объема силового агрегата.
Артикульный номер и стоимость оригинального генератора Форд Фокус 2 и его аналогов
Фирменный генератор Форд Фокус 2 на 120 A, 14 B идет под артикульными номерами:
Стоимость источника питания на 120 A, 14 B находится в пределах от 6000 до 17500 за новый узел. Генератор с авторазборок обойдется дешевле. Его цена находится в пределах 8 тыс. рублей. Ознакомится с аналогами родного источника питания можно в таблице, которая представлена ниже.
Таблица — Хорошо зарекомендовавшие себя альтернативы оригинального генератора 120 A, 14 B
| Производитель | Артикульный номер генератора | Примерная стоимость, рубль |
| Starline | AX1147 | 12500-14000 |
| Koyo | WCPA67551AM | 4000-6500 |
| Bosch | 986049171 | 8000-10000 |
| Mazda | Y60118300 | 3600-7800 |
| Krauf | ALN1865 | 11000-15600 |
Родной источник питания на 150 A, 14 В имеет номера по каталогу:
Стоимость генератора на 150 A, 14 В находится в пределах 10000-13700 рублей. За бывший в употреблении узел потребуется отдать от 3700 рублей. Альтернативные варианты родного оригинального источника питания представлены в таблице ниже.
Таблица — Рекомендованные аналоги оригинального генератора 150 A, 14 В
| Производитель | Номер по каталогу | Примерная стоимость, рубль |
| HC Parts | CA1834 | 5300-7800 |
| Starline | AX1194 | 10400-18900 |
| ERA | 210358 | 8800-11400 |
| Denso | DAN930 | 5500-8000 |
| Behr-Hella | 8EL011711801 | 13500-21500 |
Проверка работоспособности
Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.
Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.
А далее поступаем так:
- запускаем двигатель;
- выжидаем пока обороты не стабилизируются;
- включаем фары;
- на заведенном моторе снимаем плюсовую клемму с аккумулятора.
Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.
Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.
Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.
Это интересно: Определение — что такое актуатор: виды, ремонт своими руками, модернизация, установка и снятие
Самый простой способ в гаражных условиях
Этот метод актуален в тех случаях, если у вас нет мультиметра, но необходимо определить явное наличие проблемы с генератором. Водителям следует запустить двигатель машины и включить ближний свет
Далее осторожно снимите минусовую клемму. Если свет фар потускнел, а мотор начал работать прерывисто, то везите генератор на диагностику
Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар.
С использованием мультиметра
Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.
Тестирование регулятора напряжения
Одним из этапов самостоятельной диагностики идет проверка регулятора напряжения. Водителям необходимо выполнить два шага:
- Прогрейте автомобиль в течение 15 минут. Тесты выполняют только на прогретом моторе.
- Подключите вольтметр со шкалой более 15 вольт к выводам массы и 30 клемме. В большинстве автомобилей нормальным считается показатель в 13,5 — 14,6 вольт.
Если напряжение ниже 13 вольт, то деталь придется заменить.
Анализ работоспособности диодного моста
Необходимо переключить мультиметр на измерение тока, а также подключить зажимы к массе и коннектору «В+» на аккумуляторной батарее. Нормальным считается ток не больше 0,5 мА. Если ток больше, то вышли из строя диоды или поврежден изоляционный слой на обмотке. Если в специализированных мастерских эти проблемы не исправят, то придется покупать новую деталь.
Проверка тока возбуждения генератора
Заведите автомобиль и добейтесь максимально высоких оборотов. Переведите мультиметр в режим измерения тока и подключите вывод к клемме 67. Показатель должен лежать в пределах от 3 до 7 ампер.
Это основные методы диагностики, которые водители могут сделать самостоятельно. Если явно найдена проблема, то выхода два: везти устройство к специалистам на подтверждение своих догадок или без их помощи сразу же менять генератор на новый. В обоих случаях потребуется снятие генератора «Форд-Фокус» 1.
Проверка обмотки
Для тестирования обмотки ротора на витки с короткими замыканиями или обрывами следует использовать мультиметр в режиме измерения сопротивления. Подключите выводы к обоим контактным кольцам генератора. Нормальным сопротивлением считается показатель от 1,8 до 5 Ом. Если сопротивление ниже, было короткое замыкание, а если выше – ищите обрыв.
Ремень генератора Форд Фокус
Как и сам генератор, ремень генератора Форд Фокус является важным механизмом, который должен быть немедленно заменен в случае обнаружения неисправности. Ремень генератора относится к расходным материалам и требует периодической замены. Замену можно осуществить своими силами или обратиться для этого в специализированный сервис.
Когда необходима замена ремня генератора на Форд Фокус?
Согласно рекомендации производителя, ремень генератора Форд Фокус следует менять каждые 60 тыс. км пробега. Но это не значит, что до истечения этого срока не нужно следить за состоянием ремня. В процессе эксплуатации на него приходится серьезная нагрузка – вед ремень передает от коленчатого вала к валу крутящий момент.
Сигналом к замене ремня может служить характерный свист, возникающий во время осуществления нагрузки на электросистему автомобиля.
Виды износа ремня генератора Форд Фокус:
- Потеря эластичности
- Появление разрывов
- Появление трещин
- Появление следов растяжения
- Проблемы с натяжением ремня
Неисправный ремень генератора Форд Фокус заставляет аккумуляторную батарею разряжаться значительно быстрее. Специалисты рекомендуют автовладельцам всегда возить с собой запасной ремень. Замена ремня является достаточно простой процедурой и справиться с ней может даже автолюбитель. Для замены потребуются новый ремень, нож, ветошь и перчатки. На автомобиль Форд Фокус устанавливают ремень генератора с оригинальным номером 1 381 643. Длина его составляет около 120 см.
Форд Фокус – замена ремня генератора:
- Перед заменой ремня генератора Форд Фокус отсоединить от АКБ отрицательную клемму
- Снять переднее автомобильное колесо, открутив болты крепления
- Снять подкрылок и брызговик
- Открутить защитный кожух ключом на 8
- Разрезать старый ремень ножом
- Тряпкой протереть все устройства
- Разместить новый ремень генератора Форд Фокус в центре между коленвалом, насосом ГУР и помпой
- На колесо помпы установить устройство для монтажа – при этом должен раздаться характерный щелчок, свидетельствующий о том, что установка прошла верно
- Далее колесо помпы следует повернуть против часовой стрелки
- Устройство должно быть установлено на шкив привода от вспомогательных механизмов так, чтобы знак с номером был повернут к мотору
- Надеть на шкивы насоса ГУРа и вспомогательных устройств ремень так, чтобы расходник заводился под монтажное устройство автомобильного водяного насоса
- Далее протягиваем ремень на колесо генератора Форд Фокус
- Поворачивать шкив от водяного насоса ключом на 19, который устанавливается на шестигранник, растягивая ремень до тех пор, пока он не наденется полностью
- Снять приспособление с помпы и вспомогательных агрегатов
- Повернуть на два оборота коленвал при помощи головки на 18, расположенной на крепежном болте на шкиве привода вспомогательных устройств
- Проверить правильность установки генераторного ремня
- Установить приспособление на колеса привода от вспомогательных механизмов таким образом, чтобы оно было расположено между вертикальной и горизонтальной осями шкива
- Надеть на колесо компрессора кондиционера и приспособление расходник
- Поворачивать коленвал до тех пор, пока ремень генератора Форд Фокус не наденется
- Снять приспособление
- Повернуть на два оборота коленвал и проверить правильность установки расходника
- Проверить правильность попадания ремня в канавку после установки
После замены ремня генератора Форд Фокус необходимо завести двигатель, после чего проверить работу ремня. Самостоятельная замена ремня не является сложной процедурой и поэтому дает возможность сэкономить на сервисе.
На генератор Форд Фокус цена находится в диапазоне от 8 до 15 тыс. рублей. Таким образом, генератор Форд Фокус сам по себе является достаточно дорогостоящей запчастью, а стоимость его замены делает расходы на ремонт еще выше. Поэтому устранять неисправности генератора Форд Фокус, а также проводить замену ремня генератора необходимо в кратчайшие сроки, это позволит значительно сэкономить на затратах на ремонт автомобиля.
Процесс замены генератора
Маркировка генератора Desno.
Демонтаж генератора с Ford Focus II 2.0 может проводиться двумя способами. Первый вариант – самый простой. Он подразумевает снятие изделия снизу, но при этом в обязательном порядке нужна яма или подъёмник. В случае если нет ни одного, ни другого, то в силу вступает более тяжелый способ – демонтаж узла через верх.
Чтобы провести демонтаж генератора с Ford Focus II 2.0 потребуется набор инструментария, пару часов свободного времени (взято с запасом, а то, как показывает практика, не всегда все идет гладко), ну и познания в конструкции автомобиля. Рекомендуется под рукой иметь монтажную схему двигателя и непосредственно узла электрики силового агрегата. Итак, рассмотрим оба способа демонтажа генератора с автомобиля Форд Фокус 2.
Способ первый: через низ
Прежде чем приступить непосредственно к выполнению работ, автомобиль стоит загнать на яму или подъемник. В первую очередь, работы будут проводиться в подкапотном пространстве. Итак, приступим к рассмотрению процесса:
>
- Снимаем аккумуляторную клемму-минус.
- Необходимо отодвинуть самонатяжной ролик.Снимаем клемму АКБ и находим натяжной ролик.
- Когда ролик отжатый, можно снять приводной ремень с генератора. Аккуратно, поскольку место труднодоступное и легко можно поранить руки. Откручиваем ролик натяжителя. Снимаем ремень привода генератора.
- Теперь, чтобы добраться до креплений, необходимо залезть под низ транспортного средства и демонтировать защиту двигателя. Зачастую болты крепления защиты – ржавые и рекомендуется предварительно применить ВД.

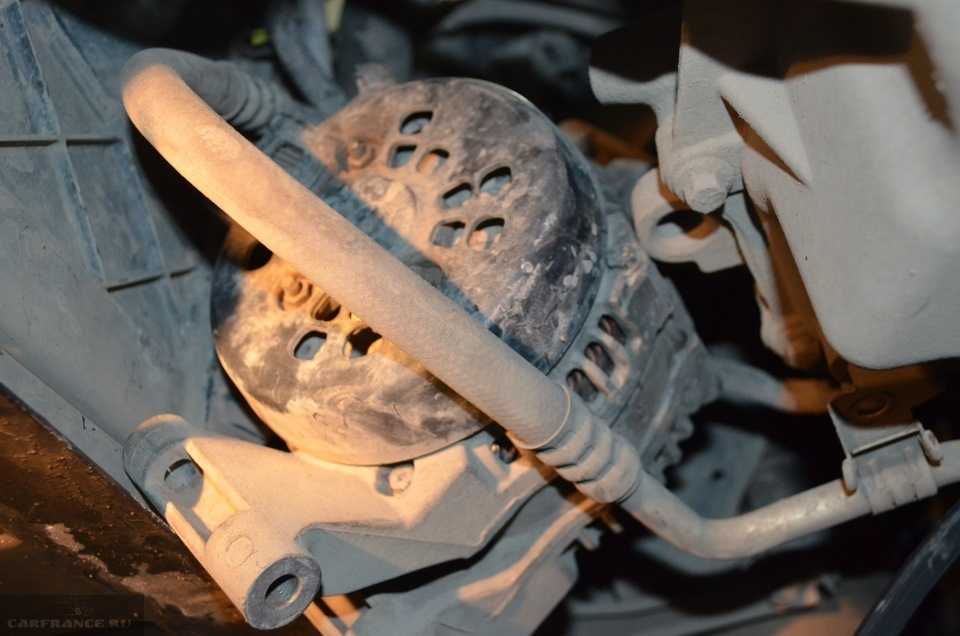

- Находим колодку проводов на генераторе.Месторасположение генератора снизу.
- Отсоединяем колодку проводов от генератора. Скорее всего, придется изловчиться, поскольку месторасположения фишек питания неудобное и труднодоступное. Находим колодку проводов генератора. Демонтаж фишки проводов генератора.
- Теперь идем в моторный отсек со стороны капота. Здесь находим места крепления генератора и при помощи головки на 10, на крайний случай ключа, откручиваем их. Откручиваем крепежные болты генератора. Расположение верхних креплений генератора.
- Снизу проделываем ту же операцию.Откручиваем нижнее крепления генератора.
- Чтобы демонтировать генератор, придется снять вспомогательные узлы. Таким образом, первую откручиваем трубку кондиционера.Откручиваем крепление трубки кондиционера.
- Поворачиваем генератор и демонтируем плюсовой провод.Отщелкиваем колодку проводов от генератора.
- Теперь, аккуратно крутим генератор, и чтобы ничего не повредить вынимаем его через низ. Процесс вынимания генератора через низ. Демонтированный генератор с автомобиля.
- Далее можно проводить необходимые манипуляции.
Способ второй: демонтаж через верх
Этот вариант снятия генератора потребует демонтажа дополнительных деталей, которые сможет снять не каждый автомобилист. Поэтому если не уверенны в своих силах, что получиться, то стоит обратиться к специалистам за помощью. Итак, приступим:
- Как и в первом способе, выполняем операции с 1 по 3.
- Проводим демонтаж правой блок фары, чтобы было, как добраться к креплениям.
- Теперь стоит найти болт крепления детали и открутить его.Обозначение нижнего болта крепления генератора.
- Лучше всего для выполнения операций использовать трещотку с длинным воротком.Применяя длинный вороток, откручиваем крепление генератора.
- Откручиваем верхние крепления генератора и поворачиваем его.
- Затем необходимо отсоединить колодку проводов, и плюсовой провода.
- Вынимаем генератор.
Выбор детали: оригинал и аналоги
К выбору генератора на автомобиль стоит отнестись более чем серьёзно. От качества изделия будет зависеть, насколько стабильным будет питание аккумулятора, а также напряжение бортовой сети. Для Форд Фокус 2 существует кроме оригинала несколько аналогов, которые можно устанавливать на транспортное средство.
Оригинал
На всех вторых Фокусах с 2-х литровым двигателем устанавливались генераторы производства Denso с каталожным номером 30667071. Средняя стоимость изделия в РФ составляет около 20 000 рублей.
Аналог
Часто при замене генератора устанавливают 120 А вместо родных 105.
Кроме оригинала, на автомобильном рынке запасных частей можно найти достаточно большое количество аналогов, которые спокойно можно монтировать на автомобиль. Итак, рассмотрим основные из них:
| Наименование производителя | Номер по каталогу | Стоимость в рублях |
| DENSO | DAN1016 | 16 000 |
| DENSO | 1042103542 | 18 000 |
| FORD | 1530299 | 29 000 |
| FORD | 1748625 | 20 000 |
| WAI | 23839N | 13 000 |
| DENSO | 1042103761 | 15 000 |
| FORD | 1530299 | 27 000 |
Как проверить исправность генератора
В спорных ситуациях, когда однозначно по поведению машины сказать ничего нельзя, водители могут сделать «гаражную» диагностику аккумулятора. Существует несколько способов, каждый из которых имеет свой уровень точности. Для проведения более обширной диагностики водители могут протестировать отдельные компоненты энергосистемы авто, об этом будет рассказано в следующих подпунктах.
Перед проведением любых работ ознакомьтесь с важными правилами:
- никогда не проводите тестов путем короткого замыкания на проверку искры;
- не соединяйте клеммы разных конфигураций между собой, а также не подключайте к массе клеммы «В+» и «30»;
- не запускайте генератор без подключения потребителя.
Рекомендуется работать в диэлектрических перчатках во избежание поражения электричеством, несмотря на невысокие напряжения.
Самый простой способ в гаражных условиях
Этот метод актуален в тех случаях, если у вас нет мультиметра, но необходимо определить явное наличие проблемы с генератором. Водителям следует запустить двигатель машины и включить ближний свет
Далее осторожно снимите минусовую клемму. Если свет фар потускнел, а мотор начал работать прерывисто, то везите генератор на диагностику
Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар.
С использованием мультиметра
Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.
Тестирование регулятора напряжения
Одним из этапов самостоятельной диагностики идет проверка регулятора напряжения. Водителям необходимо выполнить два шага:
- Прогрейте автомобиль в течение 15 минут. Тесты выполняют только на прогретом моторе.
- Подключите вольтметр со шкалой более 15 вольт к выводам массы и 30 клемме. В большинстве автомобилей нормальным считается показатель в 13,5 — 14,6 вольт.
Если напряжение ниже 13 вольт, то деталь придется заменить.
Анализ работоспособности диодного моста
Необходимо переключить мультиметр на измерение тока, а также подключить зажимы к массе и коннектору «В+» на аккумуляторной батарее. Нормальным считается ток не больше 0,5 мА. Если ток больше, то вышли из строя диоды или поврежден изоляционный слой на обмотке. Если в специализированных мастерских эти проблемы не исправят, то придется покупать новую деталь.
Проверка тока возбуждения генератора
Заведите автомобиль и добейтесь максимально высоких оборотов. Переведите мультиметр в режим измерения тока и подключите вывод к клемме 67. Показатель должен лежать в пределах от 3 до 7 ампер.
Это основные методы диагностики, которые водители могут сделать самостоятельно. Если явно найдена проблема, то выхода два: везти устройство к специалистам на подтверждение своих догадок или без их помощи сразу же менять генератор на новый. В обоих случаях потребуется снятие генератора «Форд-Фокус» 1.
Проверка обмотки
Для тестирования обмотки ротора на витки с короткими замыканиями или обрывами следует использовать мультиметр в режиме измерения сопротивления. Подключите выводы к обоим контактным кольцам генератора. Нормальным сопротивлением считается показатель от 1,8 до 5 Ом. Если сопротивление ниже, было короткое замыкание, а если выше – ищите обрыв.
Демонтаж генератора с ДВС 1,8 и 2,0 литра
В отличие от предыдущих версий, в комплектациях с этими двумя двигателями генератор располагается иначе. Поэтому монтажные и демонтажные работы будут проводиться с помощью эстакады, смотровой ямы или подъёмника.
Набор инструментов тот же. Плюс к нему добавьте рожковый ключ 19 размера и отвёртку.
Сложность работ в том, что часть мероприятий выполняются через низ, а другая через честь верх моторного отсека.
Чтобы снять генератор с Ford Focus 2 поколения, на котором установлен мотор объёмом 1,8 или 2,0 литра, необходимо:
- разместить машину на яме или эстакаде;
- снять пластиковую защиту с ДВС;
- отключить минусовую клемму от АКБ;
- ключом на 17 или 19 сместить ролик натяжения в сторону салона, после чего вывести ремень генератора;
- 10 ключом открутить 3 крепления ролика натяжения;
- внизу увидите 2 болта, но выкручивать нужно пока один, под двигателем;
- открутить крепёжный болт кронштейна, который крепит патрубок кондиционера к радиатору кондиционера;
- затем следует отключить фишку, используя плоскую отвёртку;
- теперь откручивается второй болт крепления внизу;
- провернуть немного узел, который уже опустился вниз;
- добраться до колодки проводов и гайки, которая держит силовой провод;
- головкой 13 размера отключить колодку и снять провод;
- отвести патрубок кондиционера немного в сторону;
- вытащить старый генератор.
Установку выполняют в строго обратной последовательности. Единственный нюанс в том, чтобы не перепутать крепёжные болты. В остальном же никаких особых сложностей при сборке возникать не должно.
Выбор детали: оригинал и аналоги
К выбору генератора на автомобиль стоит отнестись более чем серьёзно. От качества изделия будет зависеть, насколько стабильным будет питание аккумулятора, а также напряжение бортовой сети. Для Форд Фокус 2 существует кроме оригинала несколько аналогов, которые можно устанавливать на транспортное средство.
Оригинал
На всех вторых Фокусах 2 устанавливались генераторы, которые производятся компанией Denso с каталожным номером 30667071. Средняя стоимость изделия в РФ составляет около 25 000 рублей.
Аналог
Кроме оригинала, на автомобильном рынке запасных частей можно найти достаточно большое количество аналогов, которые спокойно можно монтировать на автомобиль. Итак, рассмотрим основные из них:
|
Наименование производителя |
Номер по каталогу |
Стоимость в рублях |
|
DENSO |
DAN1016 |
16 000 |
|
DENSO |
1042103542 |
18 000 |
|
FORD |
1530299 |
29 000 |
|
FORD |
1748625 |
20 000 |
|
WAI |
23839N |
13 000 |
|
DENSO |
1042103761 |
15 000 |
|
FORD |
1530299 |
27 000 |
Причины демонтажа генератора
Рассмотрев все вопросы, что связанные с демонтажем и подбором генератора на Форд Фокус 2, стоит рассмотреть причины, по которым владельцу машины придётся демонтировать деталь с транспортного средства:
Для ремонта генератора.
Для восстановления вспомогательных узлов, к которым не дает доступ узел.
Для проведения ремонтно-восстановительных работ и капитального ремонта двигателя.
Ремонт кузовных деталей, которые требуют снятие генератора.
Для диагностики и ремонта электроцепей бортовой сети.
Ремонт
Если вы уверены, что причиной поломки действительно является генератор, и сможете без посторонней помощи исправить все проблемы, то обязательно воспользуйтесь инструкцией и качественными запчастями для замены. Такой ремонт потребует определенных усилий, но это поможет сэкономить деньги.
Но если нет на самостоятельную работу времени или необходимых знаний, возможностей или уверенности в настоящей причине проблем с генератором, то проще всего будет обратиться в сервис. К тому же сейчас многие автомастерские возьмутся за ремонт генераторов Форд. Специалисты проведут диагностику и найдут неисправность. Возможно, придется заменить старое устройство на новое.
Выбор детали: оригинал и аналоги
К выбору генератора на автомобиль стоит отнестись более чем серьёзно. От качества изделия будет зависеть, насколько стабильным будет питание аккумулятора, а также напряжение бортовой сети. Для Форд Фокус 2 существует кроме оригинала несколько аналогов, которые можно устанавливать на транспортное средство.
Оригинал
На всех вторых Фокусах с 2-х литровым двигателем устанавливались генераторы производства Denso с каталожным номером 30667071. Средняя стоимость изделия в РФ составляет около 20 000 рублей.
Аналог
Часто при замене генератора устанавливают 120 А вместо родных 105.
Кроме оригинала, на автомобильном рынке запасных частей можно найти достаточно большое количество аналогов, которые спокойно можно монтировать на автомобиль. Итак, рассмотрим основные из них:
| Наименование производителя | Номер по каталогу | Стоимость в рублях |
|---|---|---|
| DENSO | DAN1016 | 16 000 |
| DENSO | 1042103542 | 18 000 |
| FORD | 1530299 | 29 000 |
| FORD | 1748625 | 20 000 |
| WAI | 23839N | 13 000 |
| DENSO | 1042103761 | 15 000 |
| FORD | 1530299 | 27 000 |
Вывод
Снять генератор с Ford Focus II — простая и, в тоже время очень сложная процедура, которая требует знания конструктивных особенностей двигателя и подкапотного пространства. Поэтому не все автолюбители смогут справиться с процессом. А поэтому, рекомендуется, в случае возникновения сложностей обратиться в автосервис.
Особое внимание стоит уделить подбору деталей, поскольку именно от качества изделия зависит работоспособность и нормальное функционирование бортовой сети. Кроме оригинальной запасной части существует ряд аналогов, которые можно устанавливать на автомобиль
Выводы
Снятие генератора с Ford Focus II 2.0 – простая и, в тоже время сложная процедура, которая требует знания конструктивных особенностей двигателя и подкапотного пространства. Поэтому не каждый автомобилист сможет справиться с процессом. А посему рекомендуется в случае возникновения сложностей обратиться в автосервис.
Особое внимание стоит уделить подбору деталей, поскольку именно от качества изделия зависит работоспособность и нормальное функционирование бортовой сети. Кроме оригинальной запасной части существует ряд аналогов, которые можно устанавливать на автомобиль
голоса
Рейтинг статьи
Выводы
Снятие генератора с Ford Focus II 2.0 – простая и, в тоже время сложная процедура, которая требует знания конструктивных особенностей двигателя и подкапотного пространства. Поэтому не каждый автомобилист сможет справиться с процессом. А посему рекомендуется в случае возникновения сложностей обратиться в автосервис.
Особое внимание стоит уделить подбору деталей, поскольку именно от качества изделия зависит работоспособность и нормальное функционирование бортовой сети. Кроме оригинальной запасной части существует ряд аналогов, которые можно устанавливать на автомобиль
https://carfrance.ru/zamena-generatora-na-ford-focus-2/ https://autotopik.ru/ford/1397-zamena-generatora-focus-2.html https://remontauto-ford.ru/page/zamena-generatora-na-ford-fokus-dvigatel-16 https://vajnovsem.ru/instr-ford-focus2/instr-ford-focus2-96.html https://carfrance.ru/zamena-generatora-na-ford-focus-2/
