Простая замена цепи грм на автомобиле форд фокус 2 с двигателем 1,8 (2,0) литра duratec-he pfi

Как производится замена натяжителя и цепи в «Тойоте-Королле»

Для замены натяжителя цепи в «Тойота-Королле» потребуются следующие расходные материалы:

• цепь газораспределительного механизма;
• натяжитель;
• башмак;
• приводной ремень.

Если вы не уверены в своих силах, не стоит выполнять замену своими руками. На первый взгляд работа кажется легкой. Однако, если вы допустите ошибку, исправить положение будет непросто: мотор выйдет из строя. Будьте готовы к тому, что на замену натяжителя в «Тойоте» вы потратите много времени и сил. В ходе работы следует быть предельно внимательным.

Для замены натяжителя в «Тойоте» цепь придется снять. Действовать нужно следующим образом:

• Снимаем защитную крышку мотора, а также катушку зажигания свечей.
• Демонтируем клапанную крышку. Под ней находится многоразовая прокладка, ее нужно оставить и по завершении работ установить обратно.
• Машина должна быть зафиксирована, для этого используем домкрат либо подъемник. Демонтируем переднее правое колесо, а также защиту (подкрыльник), она находится в колесной арке.
• Теперь у вас открыт доступ к шкиву на коленвале. Поддомкрачиваем мотор, убираем опору, чтобы дотянуться до цепи.
• После того как натяжка будет ослаблена, снимаем цепь.
• Для снятия цепи выдвигаем нижнюю звездочку, она легко двигается по коленвалу на расстояние 1–1,2 см. Затем снимаем цепь.
• Стопорим шкив коленвала, для этого заклиниваем маховик. Когда болт на шкиве будет откручен, снимаем его со шпонки.
• Демонтируем генератор, насос гидроусилителя руля. Затем откручиваем боковую крышку.
• После того как охлаждающая жидкость будет слита, снимаем натяжитель и башмак.
• Используя сжатый воздух, убираем загрязнения и монтируем новый натяжитель и цепь в «Тойоте».

Как установить натяжитель в «Тойоте»:

• Выставляем метки на шкивах распредвалов, а также на коленвале. Это необходимо сделать, чтобы мотор работал исправно.
• Начинаем устанавливать цепь, сначала сверху, затем снизу.
• Выставляем нужное натяжение. Вводим натяжитель при помощи крючка, устанавливаем его, затягиваем крепежные болты. Затем можно убрать крючок. Если все сделать правильно, шток встанет в нужное положение, и натяжение цепи будет нормальным.
• Затем устанавливаем боковую крышку, закручиваем ее.
• Выполняем сборку в обратной последовательности.

Ресурс цепи газораспределительного механизма «Тойоты» достаточно большой. Однако следует регулярно проверять ее исправность. Если эта деталь износится, ГРМ не сможет функционировать нормально, а башмак двигателя выйдет из строя, точно так же, как и успокоитель. Чтобы не тратить крупную сумму на восстановление механизма, необходимо периодически выполнять проверку натяжения. Конечно, цепь обрывается нечасто, однако исключить такую поломку со 100%-ной вероятностью нельзя.

Масляный насос двигателя Форд Фокус 1 1.6

Для пере­дачи вращения шестерне на ступи­це выполнены две лыски. В поддо­не картера двигателя установлен маслоуспокоитель. Для его креп­ления на головках четырех болтов крышек коренных подшипников коленчатого вала выполнены резь­бовые хвостовики. К двум из этих болтов прикреплен кронштейн маслозаборника.

Трубка маслозаборника фиксируется на патруб­ке масляного насоса болтом.Снизу к блоку цилиндров через резинометаллическую прокладку прикреплен поддон картера, от­литый из алюминиевого сплава. В поддоне картера выполнено от­верстие с резьбовой пробкой для слива моторного масла.

2.1.7. Ford Focus II. Замена прокладки крышки головки блока цилиндров

Если возникла течь масла из-под крышки головки блока цилиндров и её не удалось устранить под— тяжкой болтов крепления крышки, замените прокладку.

Для замены прокладки крышки головки блока цилиндров двигателей 1,4 и 1,6 л R4 Duratec 16V выполните следующие опе-рации.

Вам потребуется ключ «на 12».

2. Выверните болт крепления верхней крышки ремня привода газораспределительного меха-низма к крышке головки блока цилиндров

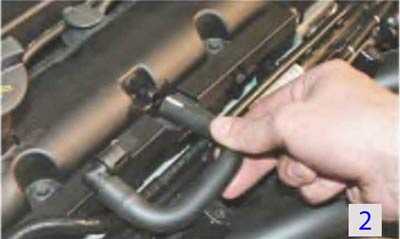

3. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера

4. Снимите со свечей зажигания наконеч-ники высоковольтных проводов.

5. Отверните держатели воздушного филь-тра от шпилек крепления крышки головки блока цилиндров и снимите держатель.

6. Отверните гайку крепления кронштейна колодки жгута проводов датчика концентра-ции кислорода..

…и снимите кронштейн с болта-шпильки

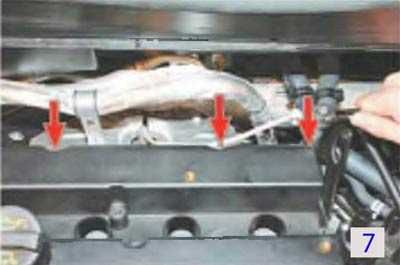

7. Выверните три болта-шпильки крепле-ния крышки головки блока цилиндров…

…девять болтов крепления крышки го-ловки блока цилиндров…

… и снимите крышку.

8. Извлеките старую прокладку из пазов крышки головки блока цилиндров.

9. Очистите поверхность головки блока от остатков старой прокладки

рис 12. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателей 1,4 и 1 , 6 л R4 Duratec 16V.

10. Установите крышку головки блока цилин-дров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты и бол-ты-шпильки крепления крышки затягивайте в порядке, показанном на рис.12 в два этапа:
1-й -предварительная затяжка моментом 3Н-м (0,3кгс-м);
2-й — окончательная затяжка моментом 9Н-м (0,9кгс-м).

Для замены прокладки крышки головки блока цилиндров двигателя 1,6 л R4 16V Duratec Ti-VCT выполните следующие операции
.

Вам потребуется ключ «на 12».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отсоедините колодки жгутов проводов от двух датчиков положения распределитель-ных валов (см. )

4. Отсоедините колодки жгутов проводов от двух клапанов системы регулировки фаз газораспределения…

…выверните болты крепления и снимите клапаны регулировки фаз.

5. Снимите со свечей зажигания наконеч-ники высоковольтных проводов.
6. Выверните двенадцать болтов крепле-ния крышки головки блока цилиндров, снимите крышку и установленную под ней
прокладку.
7. Очистите пазы крышки и привалочную поверхность головки блока от остатков старой прокладки.

рис.18. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателя 1,6 л R4 1 6V Duratec Ti-VCT

8. Установите крышку головки блока ци-линдров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис.18, в два этапа:
1 -й — предварительная затяжка моментом 3Н*м (0,3кгс-м);
2 -й — окончательная затяжка моментом 9Н-м (0,9кгс-м).

Для замены прокладки крышки головки блока цилиндров двигателей 1,8 и 2,0л R4 Duratec-HE 16V выполните следующие операции.

Вам потребуется ключ «на 12»
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

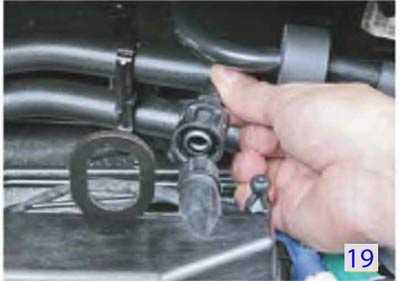

2. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

3. Снимите катушки зажигания (см. «2.2.2. Ford Focus II. Снятие электронного блока управления двигателем, датчиков и катушки зажигания»).

4.Отверните держатели от шпилек.

…и снимите держатели

5 . Выверните семь болтов и пять бол-тов-шпилек крепления крышки головки бло-ка цилиндров…

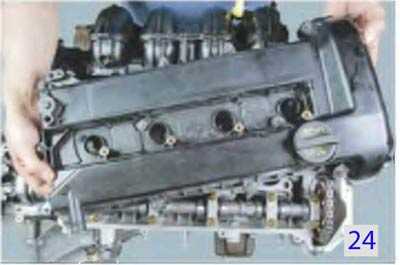

…и снимите крышку,

6. Извлеките старую прокладку из пазов крышки головки блока цилиндров..

…и четыре прокладки уплотнений свеч-ных колодцев.

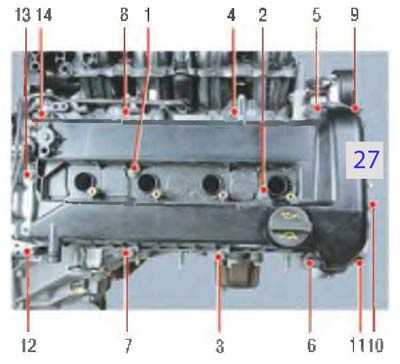

рис.27. Порядок затяжки болтов крепления крышки головки блока цилиндров на двигате-лях 1,8 и 2,0 л R4 Duratec-HE 16V

7. Установите крышку головки блока ци-линдров с новой прокладкой и все снятые де-тали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис.27, в два этапа:
1 -й — предварительная затяжка моментом 3Н-м (0,3кгс-м);
2 -й — окончательная затяжка моментом 9Н-м (0,9 кгс-м).

В данном случае буде произведена на только замена прокладки клапанной крышки автомобиля Ford Focus 1, двигатель 1.6 i Duratec 8V, мощностью 98 л.с., но бытовой ремонт гидро-натяжителя цепи ГРМ и инспекция механизмов ГРМ Фокуса 1-го поколения с рабочим объемом 1.6 литра с 8-клапанами цепным приводом ГРМ.

Прокладка крышки головки начала пропускать масло (запах пошёл от выпускного) я посадил её на герметик, фокус не удался, прокладка в таком состоянии как у меня (наверное и у многих) после 13 лет выглядит куском твёрдого пластика. И о нормальных удерживающих свойствах резины речи уже не идёт, особенно твёрдой прокладка стала и полопалась со стороны выпускного коллектора.

Замена Прокладки Гбц Калина 8 Кл

Если на двигателе RPLada Kalina обнаружена течь моторного масла (11194 1,4 16 кл.) При охлаждении воды в местах соединения головок цилиндров снимите и замените прокладку. Утечка также происходит из-за искривления головы из-за перегрева. Вам понадобятся: динамометрические ключи 13, 17, 19, 19, головные головки P 10, 13, 17, шестигранный ключ P 10, отвертка.

1. Снимите обшивку двигателя (» «) 2. Установите поршень 1-го цилиндра в поршень ВМТ такта сжатия (см. )

Уменьшите давление электропитания, если работа сделана немедленно 3. Уменьшите давление в системе P (см. Снижение давления топлива в системе P). 4 Отсоедините провод от отрицательной клеммы аккумулятора.

5. Слейте охлаждающую жидкость (см. Замена антифриза). 6. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра).

7. Отсоедините нагревательные шланги от дроссельной заслонки; 8. Снимите узел дроссельной заслонки (см. Снятие и установка дроссельной заслонки).

9. Отсоедините блоки жгута проводов от катушек зажигания. Снимите катушки зажигания и снимите свечи зажигания (см. Замена и техническое обслуживание свечей зажигания). 10.

Отсоедините прокладки жгута проводов от датчика падения давления масла от датчика температуры замерзания, чтобы можно было регистрировать управление двигателем и датчик фазы. 11. Открутите хомуты и отсоедините 5 шлангов радиатора. термостат труб п. 12.

Отсоедините блок трубки от датчика антифриза. 13. Открутите гайку на гайке крепления наконечника массовой проволоки ключом на 13 и снимите провод. 14. Снимите впускной коллектор (см. Снятие и установка впускного коллектора).

READ Замена Сальников Клапанов Ваз 2107

пятнадцать.

Снимите винт на прижимной пластине кронштейна топливопровода к головке цилиндров и снимите пластину. 16. Открутите крепежный болт гаечным ключом 10 и отсоедините провод заземления от головки устройства. 17. Снимите крышку головки (см.

Заменить уплотнение крышки головки цилиндров). 18. Снимите гаечный ключ на 5 мм и снимите защитную крышку переднего ремня ГРМ.

19. Отвинтите крепежные болты или верхнюю переднюю крышку шестигранного ключа привода зубчатого ремня на 5 и снимите крышку. 20. Отпустите ключ на 15 болтах крепления натяжного ролика и снимите ремень ГРМ.

21. Чтобы шкивы распределительного вала не вращались, выкрутите болты прикрепив шкив, снимите шкивы. 22. И вынимаем шпонки из пазов валов валов 23.

Поверните ключ на 15 крепежных болтах, чтобы снять натяжной ролик. 24. Снимите основной ролик, повернув гаечный ключ на 15 крепежных болтов. 25. Снимите 10 5 болтов, крепящих крышку заднего ремня ГРМ, и снимите крышку. Инжир.

READ Замена Вилки Сцепления Ваз 2109

6. 3. Порядок затяжки болтов крепления головки блока цилиндров 26. Снимите 10 болтов, крепящих головку блока к блоку цилиндров с помощью шестигранного ключа в обратном порядке (рис. 6.

3) и снять головку блока. 27. Снимите прокладку головки. Болты головки цилиндров растягиваются при повторном использовании, поэтому замените их новыми.

28. Очистите соединительные поверхности головки цилиндров и блока цилиндров (вы должны быть сухими и безупречными). 29. Удалить масло из резьбовых отверстий в блоке под болты головки. 30. Убедитесь, что в гнездах последних отверстий блока цилиндров под основными болтами имеются 2 монтажные втулки.

Крепление ГБЦ ГБЦ ВАЗ инжектор 8 клапанов калины

Если головки втулок остаются в головке или на выходах блока во время снятия, вдавите их в блок в соответствии с полной программой. 31. Установите самую последнюю прокладку головки на устройство. Использование использованной прокладки не допускается.

Перед установкой прокладки удалите масло с подключенных поверхностей устройства и его головки. Прокладка может быть чистой и сухой. Не допускайте попадания масла на поверхность прокладки. 6.

READ Сколько Заливать Масла В Ирбис Ттр 250

3 Процедура затяжки болтов головки блока цилиндров 32. Установите головку на блок, убедившись, что коленчатый вал и распределительный вал находятся в положении ВМТ (оба цилиндра 1-го цилиндра должны быть закрыты). Затяните болты, крепящие головку блока в последовательности (показано на рис. 6.3 PS в четыре этапа: 3,5. момент 69,4

85,7 Нм (7,1 8,7 / Нм) 4. Затяните болты полностью.

33. Присоедините снятые детали к головке устройства и подсоедините шланги и провода P в обратном порядке. Установка впускного распределительного вала, обеспечивающего работу датчика ПП на двигателе. Установите шкивы впускного распределительного вала таким же образом. Отрегулируйте натяжение ремня ГРМ (см. Замена редуктора P и натяжного ролика) и ремня генератора (см.

Источник

Технические характеристики двигателя Форд Фокус 1 1.6

• Рабочий объем – 1597 см3
• Количество цилиндров – 4
• Количество клапанов – 8
• Диаметр цилиндра – 82 мм
• Ход поршня – 75.5 мм
• Привод ГРМ – цепь
• Степень сжатия – 9,5
• Мощность л.с.(кВт) – 98 (72) при 5500 об. в мин.
• Крутящий момент – 140 Нм при 4300 об. в мин.
• Тип топлива – бензин АИ-92
• Объем масла при замене с фильтром – 4,10 литра
• Объем масла при замене без фильтра – 3,90 литра

8-клапанный 1.6 литровый двигатель Дюратек разрабатывался специально для стран с тяжелыми условиями эксплуатации, поэтому в нашей стране силовой агрегат прижился хорошо. Этот же мотор можно встретить на Форд Фиеста и Форд Фьюжн разных лет выпуска.

Установка

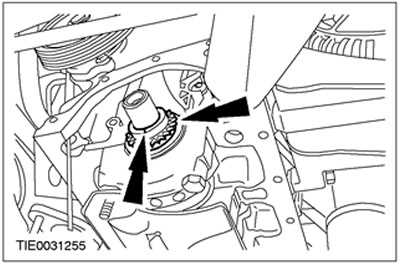

1. ПРИМЕЧАНИЕ: Установочная метка звездочки коленчатого вала должна находиться в положении “6 часов”.

Установите звездочку коленчатого вала.

2. ПРИМЕЧАНИЕ: Установочная метка звездочки коленчатого вала и единственное отмеченное цветом звено цепи газораспределительного механизма должны располагаться напротив друг друга.

Установите цепь газораспределительного механизма.

3. Установите рычаг натяжителя цепи газораспределительного механизма.

4. Опустите автомобиль.

5. ПРИМЕЧАНИЕ: Установочная метка звездочки распределительного вала должна находиться в положении “12 часов”.

ПРИМЕЧАНИЕ: Установочная метка звездочки распределительного вала и отмеченные звенья цепи газораспределительного механизма должны располагаться напротив друг друга.

Установите звездочку распределительного вала и цепь газораспределительного механизма.

6. Используя специальный инструмент, затяните болт крепления звездочки распределительного вала.

7. Установите гидравлический натяжитель цепи газораспределительного механизма.

8. Установите масляный насос. За дополнительной информацией обратитесь к главе Масляный насос имеющейся в этом разделе.

9. Установите крышку головки цилиндров. За дополнительной информацией обратитесь к главе Крышка головки цилиндров имеющейся в этом разделе.

Уплотнения клапанов — снятие и установка Ford Focus 1, Двигатель Duratec 8V 1.6 л

Снятие двигателя Duratec 8V 1.6L Ford Focus 1, Двигатель Duratec 8V 1.6 л

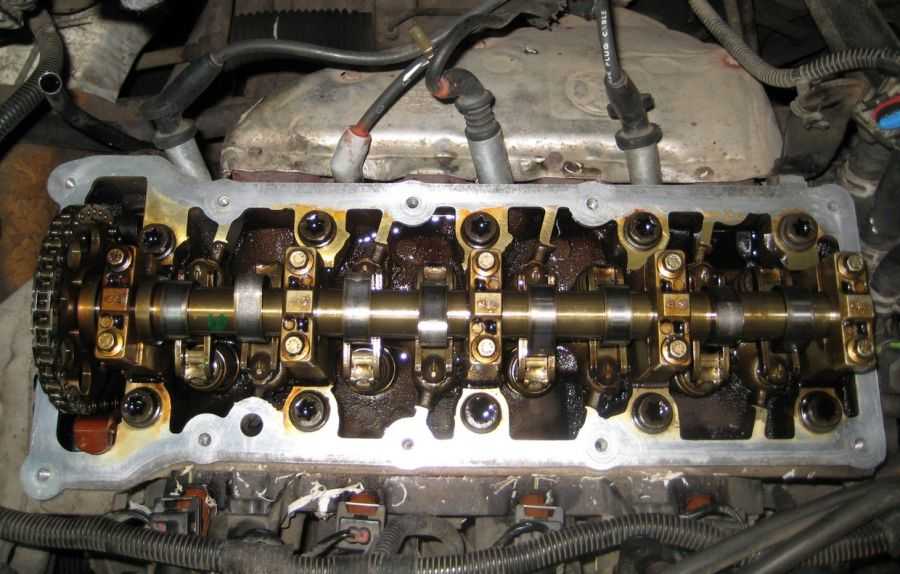

Провёл инспекцию распредвала, состояние цепи и механизма натяжения.

Ещё до снятия крышки было обнаружено ослабление натяжения цепи, натяжитель ослаблял усилие надавливания на башмак и соответственно цепь на стоянке ослаблялась очень сильно, при заведении отчётлево было слышен звук старой цепи велосипеда и удары элементов цепи (звук горох об стену). Выяснял состояние цепи через маслозаливную горловину, используя фонарик с узким лучом и длинный металлический предмет, именно длинный! Короткий можно уронить в двигатель!!

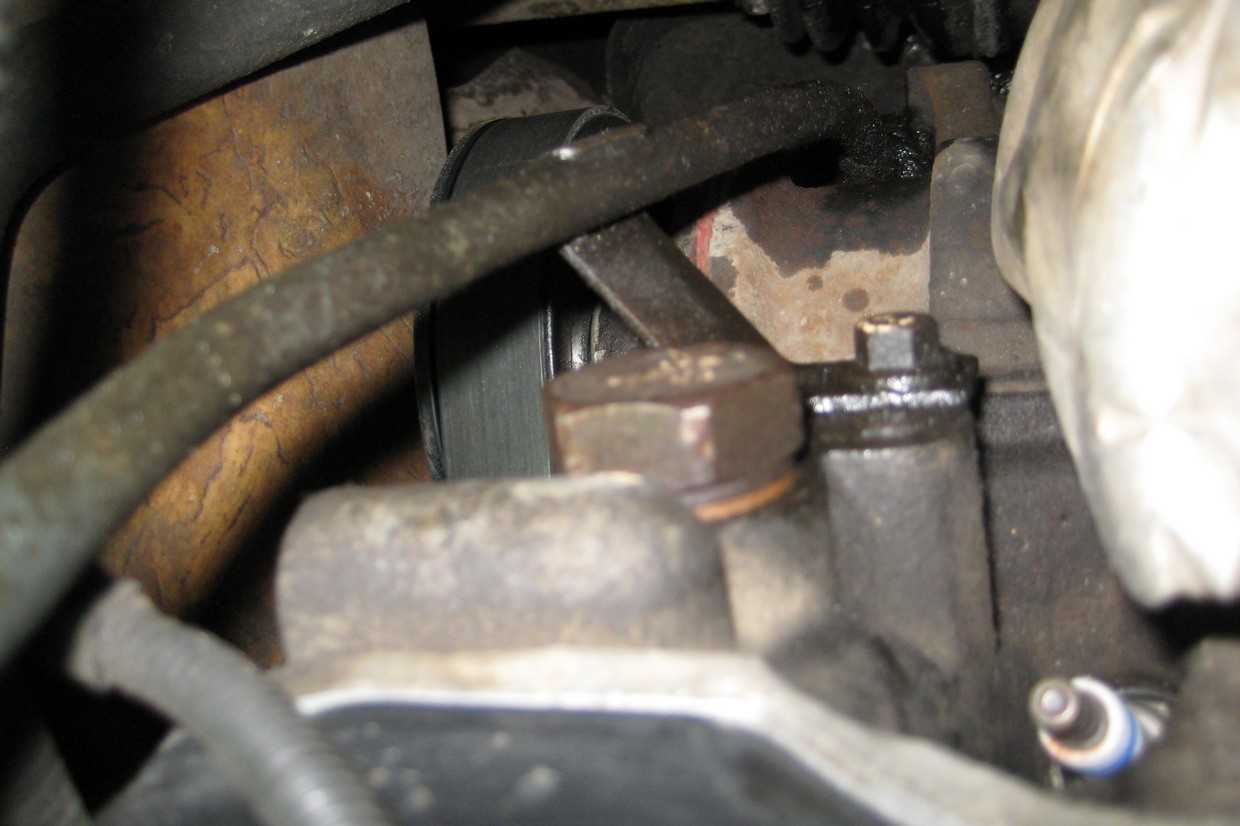

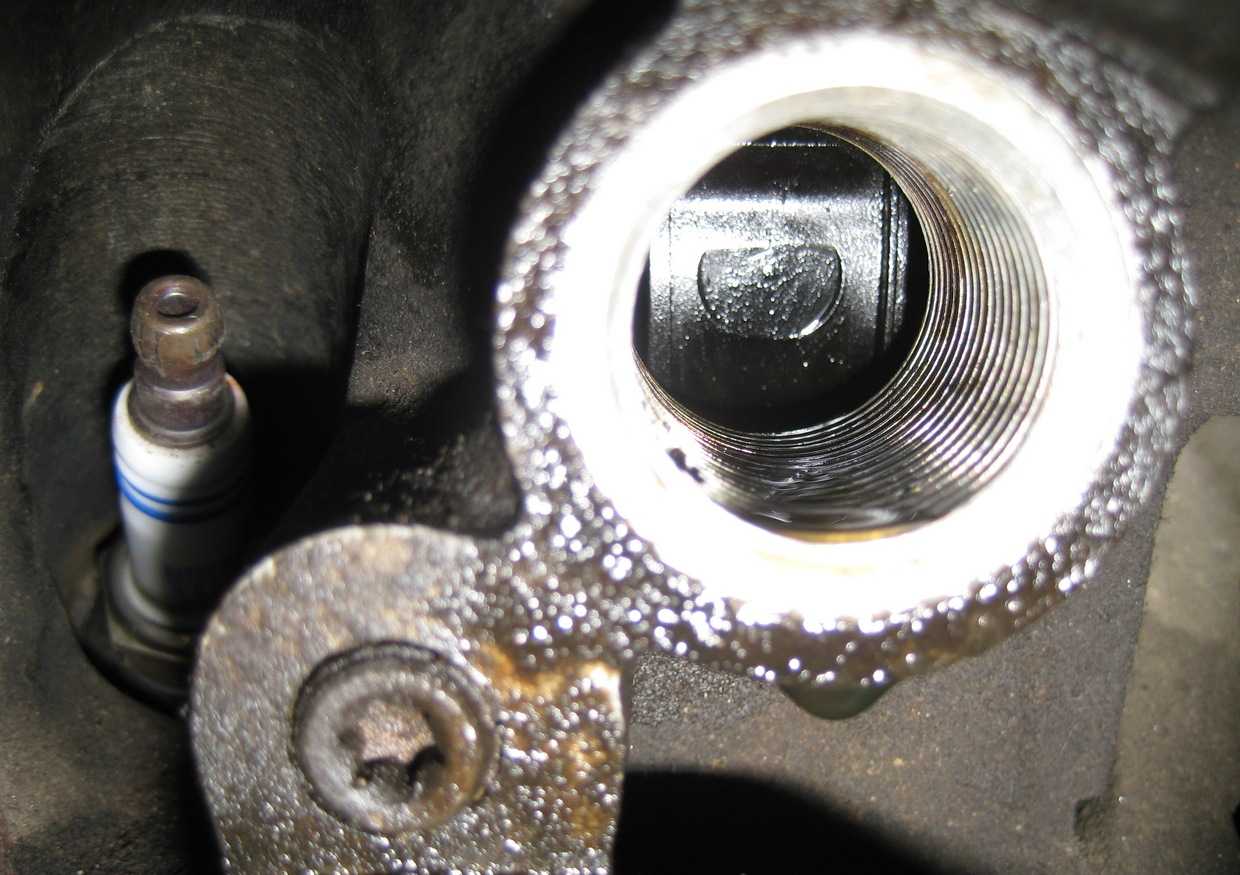

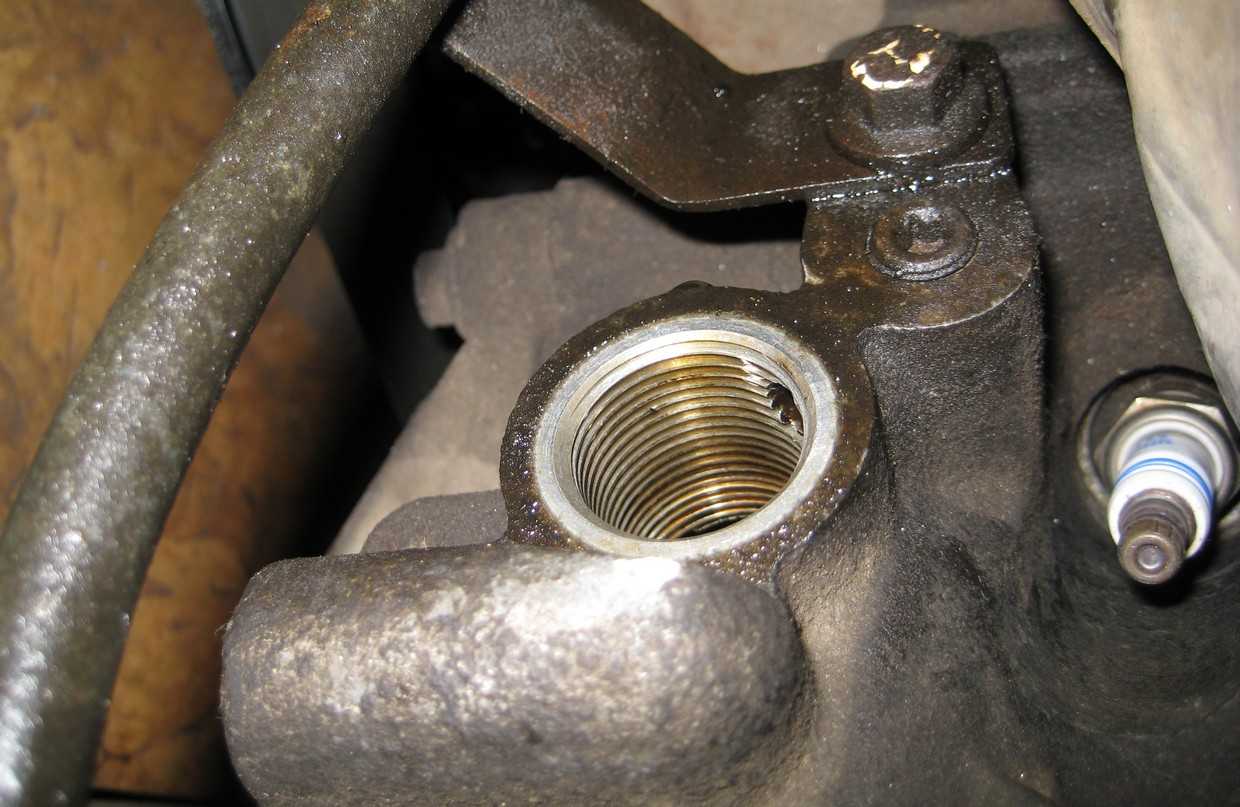

И уже в это проведение работ. Доступ к цепи и элементам натяжения и успокоения сильно увеличился:

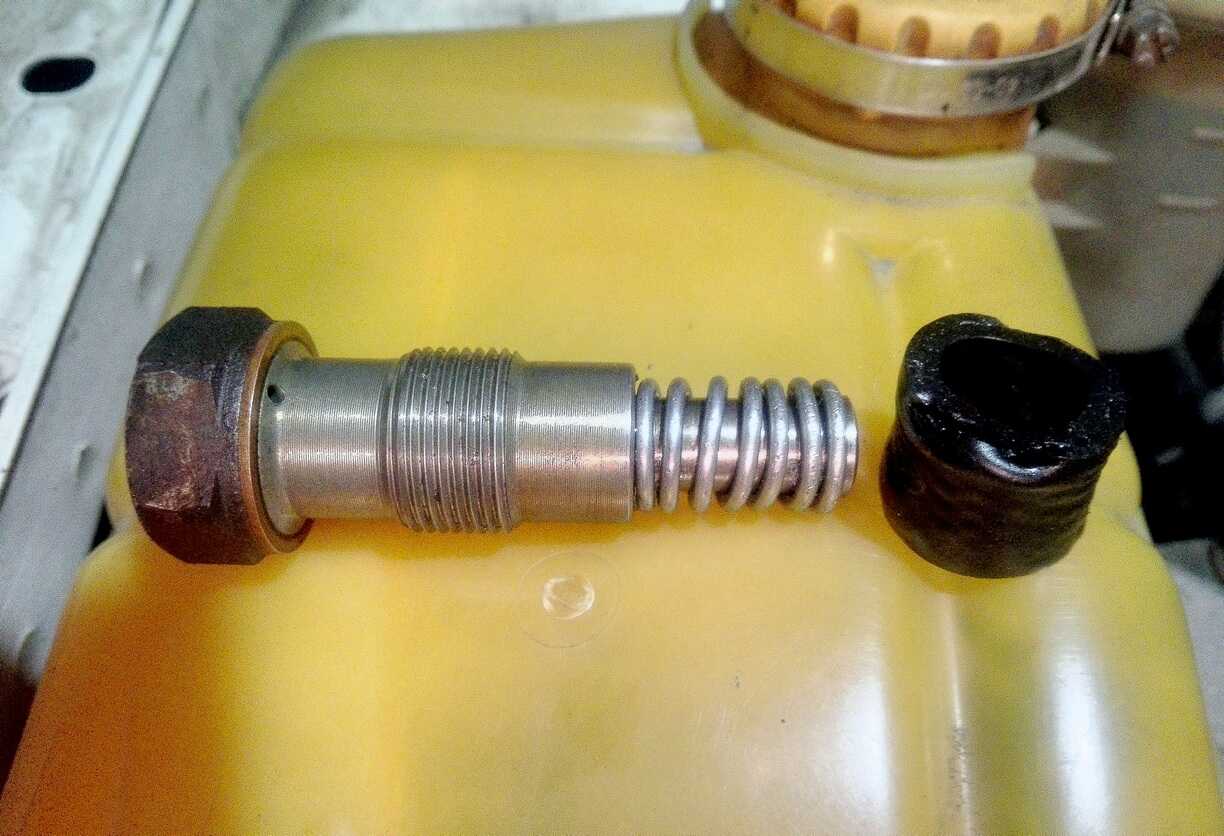

Элемент дополнительного удерживания от ослабления натягивания цепи, был изготовлен из масло-бензостойкого шланга внутренний диаметр 10 мм, жёсткость средняя, made in italiy, нитки армирования по срезу практически не видны, влиты в резину, кроя при работе в качестве опоры будут поджаты и разлахмачивание не предвидиться. Но как оказалось хотя резиновый упор и работает, его со временем трудно вытаскивать, поэтому пришлось заменить пружиной, самостоятельно навил из нержавеющей проволоки.

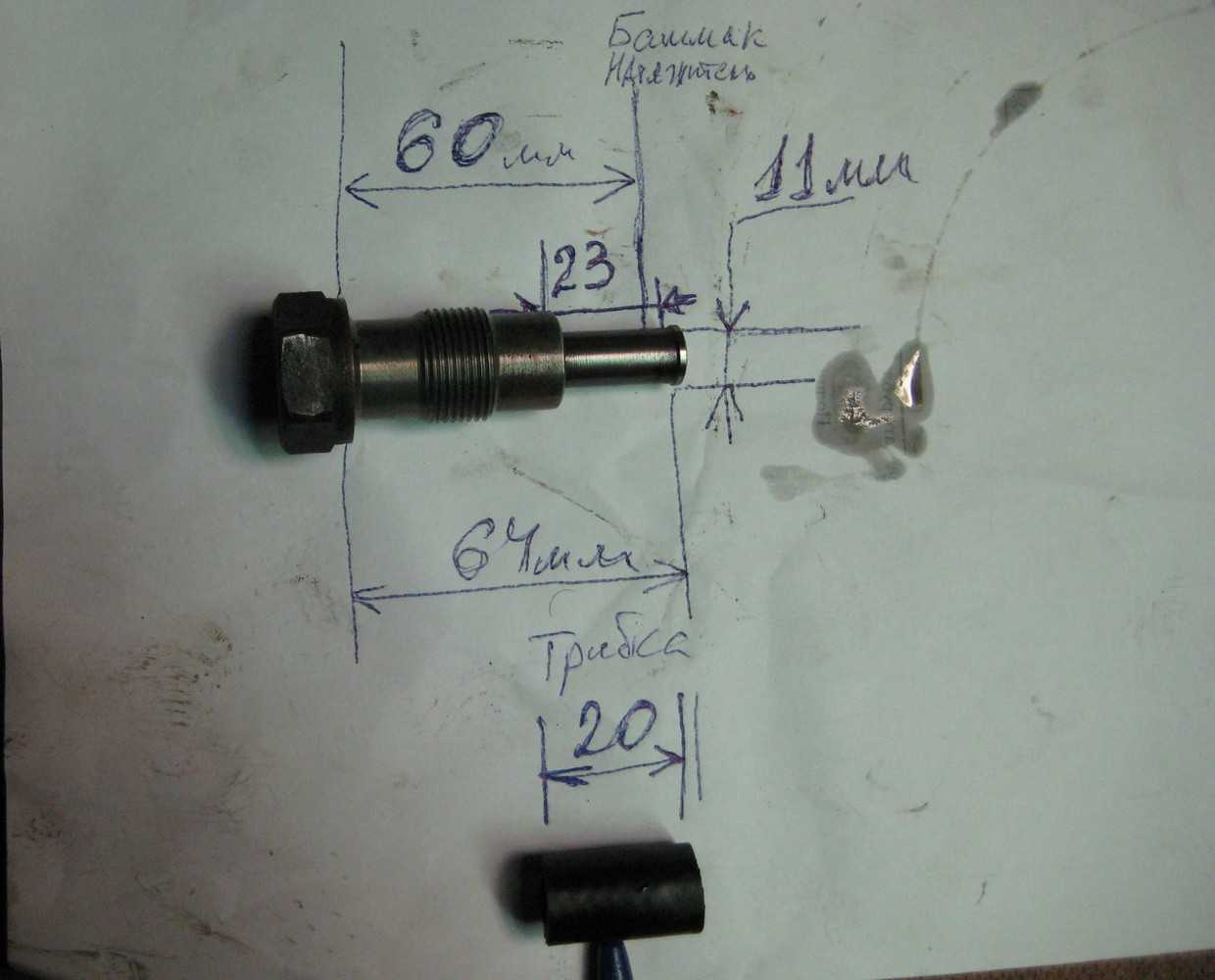

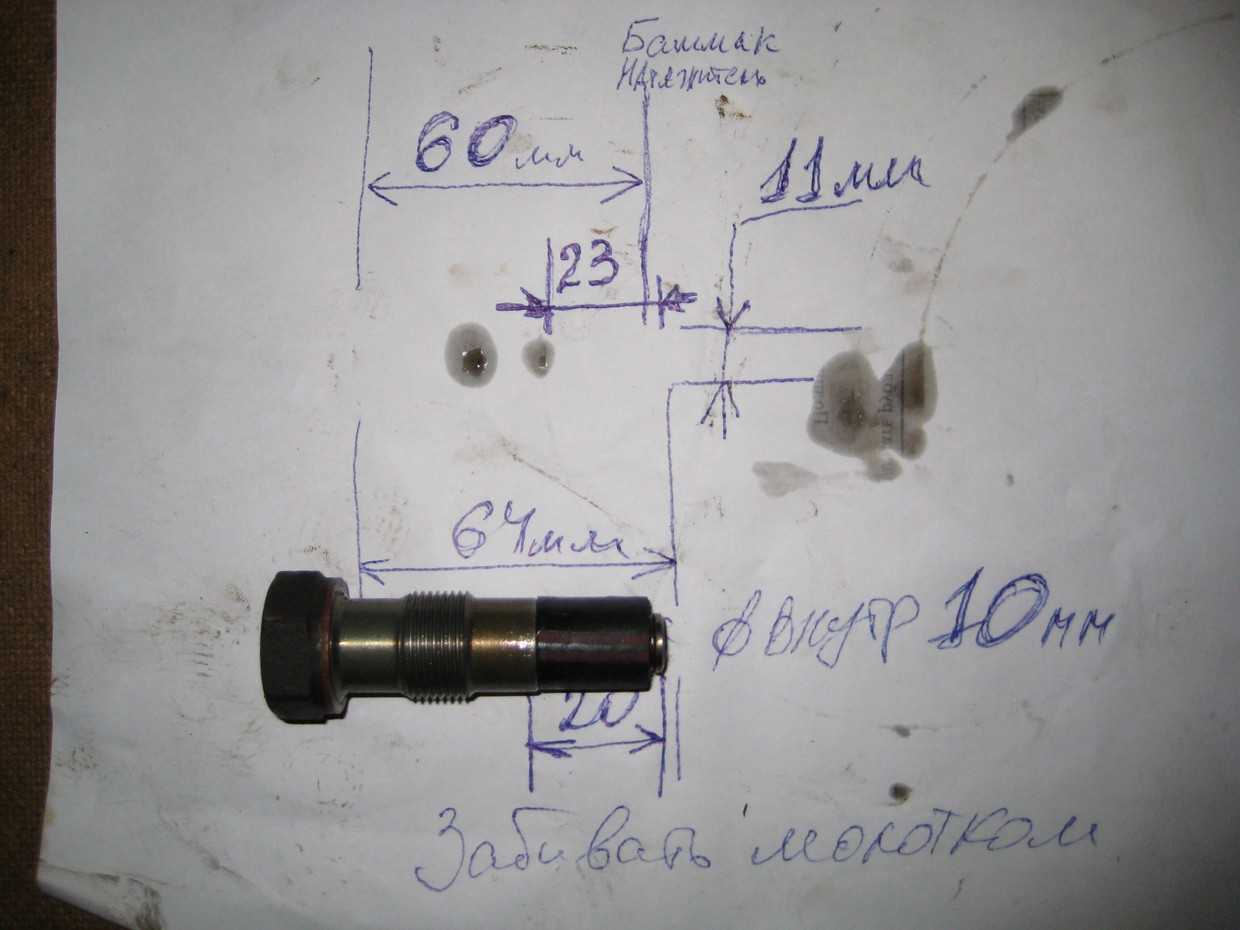

Перед установкой провёл замеры, стержнем надавливал на башмак цепи и замерял длину от плоскости упора на блоке до конца стержня, сила утапливания при замере 3-5 кг, перед этим шток надавливал до 10 кгс, замер веса примерный, по измерениям получается что рабочего хода штока на моём двигателе остаётся 4-5 мм далее шток уже выдвигаться из корпуса толкателя уже не может! По длине резины оставил преднатяг в 2 мм. Надевание трубки на шток, в полости натяжителя есть масло его достаточно для сопротивлению резким нагрузкам, уже размеренную трубку, можно сделать длину на 1-2 мм больше расчётной потом можно укоротить, смазываем внутреннюю часть трубки сам шток маслом, гайку корпуса натяжителя ставим на деревяшку, одеваем трубку на шток и наносим резкий-точный удар по торцу свободного конца резины трёх попыток достаточно для полного надевания резинового элемента. Если у Вас совсем запущенный натяжитель, шток можно удержать парами витками медной проволоки или железной, мелкие царапины на выдвинутой поверхности штока уже ни на что не повлияют.

Использование дополнительного элемента в натяжителе цепи, показало снижение посторонних звуков особенно при запуске.

Замена Ролика Натяжителя Ремня Форд Фокус 2

Как поменять ролик натяжителя ремня генератора на Форд фокус 2

Как поменять паразитный ролик ремня привода навесных агрегатов двигателя Ford Ka

Да! Процесс подмены ролика начинается с частичного снятия бампера.Над колёсной аркой бампер держится на пистонах, так что плавненько тянем его наружу машины. Замена топливного фильтра форд фокус бензин. Всем владельцам форд фокус 2 2.0l предлагаем сцепление замена сцепления на форд фокус 2.0. Не забываем про защёлку около фары.Рассоединяем бампер и подкрылок перед колёсной аркой. В оригинале там должен быть болт, но нейлоновый хомут еще удобнее.

Поворачиваем вокруг собственной оси патрон лампы указателя поворота и вынимаем его из фары вкупе с лампой. Замена сайлентблоков передних рычагов форд фокус 2 замена переднего рычага заднего. Длины проводов хватает, чтоб расположить его за решеткой радиатора. Рассмотрены автомобили форд фокус 2 где находится блок звуковой сигнал. Снятие впускного коллектора форд фокус 2 1.8. Под патроном находится болт одного из креплений фары — выворачиваем его.Откручиваем верхний болт крепления фары.И болт, находящийся под бампером. На фото снята правая часть бампера, но её можно отвести от кузова и пролезть в образовавшийся зазор трещоткой.

Получив таким образом доступ к ремню одеваем накидной ключ на ось автоматического натяжителя, тянем ключ вперёд, скидываем ремень с одного из шкивов (удобнее всего со шкива насоса ГУРа) и отпускаем ключ до упора в кронштейн двигателя.

Смазка подшипника натяжителя

как продлить жизнь ролика натяжителя.Откручиваем болт крепления паразитного ролика. Найти и поменять в форд фокус 2 топливный фильтр. Купить передние фары форд фокус 2 внешний тюнинг ford focus 2 передних фар от. В данном видео мы заменим систему натяжителя ролика замена ремня форд фокус 2. Резьба обычная — крутить против часовой.Болт крепления паразитного ролика достаточно длинный и на последних оборотах резьбы ролик упирается в ключ, держащий натяжитель ремня. Передние тормозные диски форд фокус 2 цена ,. Осевого люфта ролика достаточно для окончательного откручивания.Изношенный ролик можно заменить оригинальными роликами с номерами 1 139 951, 7 109 163, 1 112 807, 1 072 321. Форд фокус 2 двигатель 1.8 duratec-he 16-клапанов довольно интересный силовой агрегат. Этот. Ориентировочная цена 650-700 руб. Я установил ролик Gates T36175 стоимостью 615 руб.

Устанавливаем новый ролик и одеваем ремень по схеме.Дальнейшая сборка производится в обратном порядке. Замена термостата ford focus 2. Форд фокус 2. После подключения колодки фары не забудьте проверить работу ламп ближнего, дальнего света и габаритного огня.

Замена ремня генератора. Натяжной ролик форд фокус 2

Ford Focus 2 замена ремня генератора.mp4 — YouTubeсложности в замене ремня, при отсутствии натяжного механизма и спец инструментов, можно обойти используя смекалку и

заменил генератор, ремень свисает, лишнего около 4-5 см, хотя ремень точно к моему авто. Форд фокус 2 и c-max c двс замена ремня и ролика по гарантии поменяли ролик натяжителя,. Не работает прикуриватель на форд фокус 2 | авто. Как натянуть ремень? каким роликом? ничего такого не нашел, в автомастерскую ехать возможности нету! Ремень вроде правильно поставил на все ролики, авто форд фокус комби, 1999, 1,8 двигатель, без кондера, бензин! Помогите кто знает!Федор Ослабь генератор и и натяни его ломиком.Нина или у гены шкив меньше, или руки из жопыFord focus плохая замена ремня генератора.mp4 — YouTubeFord Focus 2 TDCi 1.8 Замена ремня генератора — Duration: 1:23. Павел Меньшаков 50,493 views · 1:23 · Ремень или натяжитель?

Вам также может понравиться

Форд фокус 1 какой двигатель лучше 1.6 или 1.8 или 2.0

Можно ли на УАЗ патриот ездить постоянно на полном приводе

Сколько стоит салонный фильтр на Фольксваген Поло седан

Провёл инспекцию распредвала, состояние цепи и механизма натяжения.

Делал первый раз по подобной моей инструкции, без посторонней помощи 3,5 часа. После замены покатался полчаса по городу, завтра утром на холодную посмотрю результат и отпишусь. Кстати, думал откуда опять вода.

Форсунками не пользовался, машину не мыл, дождя не было. После замены снял резиновую заглушку, которая между 2 и 3 свечей на крышке есть на фото. Посмотрим, что из этого выйдет.

Отсутствие этой резиновой заглушки на клапанной крышке стремно только в том плане, что если вода была еще и снаружи каким-то образом, то я не дай Бог когда-нибудь обнаружу залитые колодцы. Думаю над тем, чтобы поставить крышку на двигатель. Вот цитата с одного сайта, посвященного Ford Focus 2: Крышка от Вольво С30, S40 Код крышки — , код оригинальных болтов — или Болтов надо 4 шт.

Также болты можно купить неоригинальные. Получается, лучше сразу покупать прокладку, чем рисковать с герметиком, который может отвалиться в двигатель!

Наносил малое количество тем-немение во внутрь герметик выдавился… особенно трудно счищать герметик с ГБЦ и крышки проделывал ювелирную работу в течении часа! Прокладка мягкая, при 0 градусах, заусенцев нет, и самое удивительное, противного запаха, как от всего китайского, нет, на место стала очень точно, за сутки км потёков нет!

Внимание не надо переусерствовать с приложением усилия можно просто свернуть голову болтику, а с осторожным подходом с обстукиванием и шевелением прикладываем усилия на затяжку и откручивание, болт со временем и открутиться! Установка крышки на место: Внимание совет который очень важен: Почувствовать можно когда вращение болта остановилось, в крышке из пластик в местах крепления встроены металлические втулки, поэтому сжатие материала прокладки прекращается после соприкосновения, лучше не прилагать излишнее усилие, головка изготовлена из алюминиевого сплава и сорвать резьбу очень легко!

Провёл инспекцию распредвала, состояние цепи и механизма натяжения. Ещё до снятия крышки было обнаружено ослабление натяжения цепи, натяжитель ослаблял усилие надавливания на башмак и соответственно цепь на стоянке ослаблялась очень сильно, при заведении отчётлево было слышен звук старой цепи велосипеда и удары элементов цепи звук горох об стену.

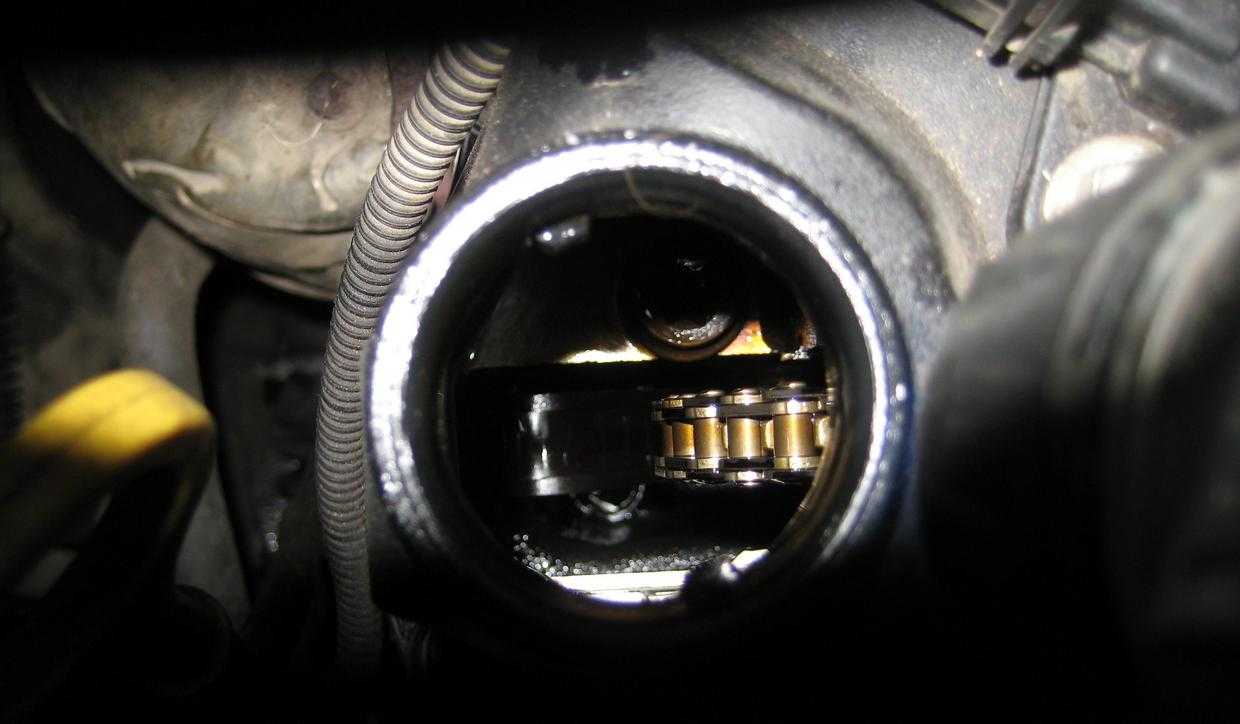

Выяснял состояние цепи через маслозаливную горловину, используя фонарик с узким лучом и длинный металлический предмет, именно длинный!

Короткий можно уронить в двигатель!!

Замена прокладки клапанной крышки на Форд Фокус 2

И уже в это проведение работ. Доступ к цепи и элементам натяжения и успокоения сильно увеличился: Элемент дополнительного удерживания от ослабления натягивания цепи, был изготовлен из масло-бензостойкого шланга внутренний диаметр 10 мм, жёсткость средняя, made in italiy, нитки армирования по срезу практически не видны, влиты в резину, кроя при работе в качестве опоры будут поджаты и разлахмачивание не предвидиться.

Почему растягивается цепь?

При растягивании цепь оказывает меньшее давление на башмак. Сложившееся противодействие движению плунжера приводит к его перемещению под воздействие давления масла. Шток натяжителя отодвигается, компенсируя тем самым растяжение цепи.

Вылет штока гидронатяжителя фиксирован, поэтому степень компенсации растяжения цепи ограничен. Длина цепи ГРМ увеличивается из-за выработки между составными частями цепи. Из-за огромного количества таких частей даже микроскопический люфт суммарно может привести к значимому удлинению цепи.

По-прежнему основной фактор ресурса цепи ГРМ – конструкция деталей газораспределительного механизма и качество материала комплектующих.

Впору вспомнить о цепных моторах начала 90-х конца 2000-х, в которых благодаря 2-х и даже 3-х рядным цепям их ресурс нередко ограничивался несколькими сотнями тысяч километров.

Из-за особенностей компоновки и ужесточившихся требований к топливной экономичности на современные двигатели часто устанавливают однорядные цепи, ресурс которых иногда не превышает 60-100 тыс. км. Поэтому интервалы технического обслуживания, стиль езды и состояние зубчатых шестерен хоть и влияют на скорость износ цепи ГРМ, но главным фактором по-прежнему остается заложенный конструкторами запас прочности.

Провёл инспекцию распредвала, состояние цепи и механизма натяжения.

Ещё до снятия крышки было обнаружено ослабление натяжения цепи, натяжитель ослаблял усилие надавливания на башмак и соответственно цепь на стоянке ослаблялась очень сильно, при заведении отчётлево было слышен звук старой цепи велосипеда и удары элементов цепи (звук горох об стену). Выяснял состояние цепи через маслозаливную горловину, используя фонарик с узким лучом и длинный металлический предмет, именно длинный! Короткий можно уронить в двигатель!!

И уже в это проведение работ. Доступ к цепи и элементам натяжения и успокоения сильно увеличился:

Элемент дополнительного удерживания от ослабления натягивания цепи, был изготовлен из масло-бензостойкого шланга внутренний диаметр 10 мм, жёсткость средняя, made in italiy, нитки армирования по срезу практически не видны, влиты в резину, кроя при работе в качестве опоры будут поджаты и разлахмачивание не предвидиться. Но как оказалось хотя резиновый упор и работает, его со временем трудно вытаскивать, поэтому пришлось заменить пружиной, самостоятельно навил из нержавеющей проволоки.

Перед установкой провёл замеры, стержнем надавливал на башмак цепи и замерял длину от плоскости упора на блоке до конца стержня, сила утапливания при замере 3-5 кг, перед этим шток надавливал до 10 кгс, замер веса примерный, по измерениям получается что рабочего хода штока на моём двигателе остаётся 4-5 мм далее шток уже выдвигаться из корпуса толкателя уже не может! По длине резины оставил преднатяг в 2 мм. Надевание трубки на шток, в полости натяжителя есть масло его достаточно для сопротивлению резким нагрузкам, уже размеренную трубку, можно сделать длину на 1-2 мм больше расчётной потом можно укоротить, смазываем внутреннюю часть трубки сам шток маслом, гайку корпуса натяжителя ставим на деревяшку, одеваем трубку на шток и наносим резкий-точный удар по торцу свободного конца резины трёх попыток достаточно для полного надевания резинового элемента. Если у Вас совсем запущенный натяжитель, шток можно удержать парами витками медной проволоки или железной, мелкие царапины на выдвинутой поверхности штока уже ни на что не повлияют.

Использование дополнительного элемента в натяжителе цепи, показало снижение посторонних звуков особенно при запуске.
