5 способов проверки датчика температуры охлаждающей жидкости на автомобиле

Важность своевременной замены

Сам термосенсор стоит около 350 руб., но это касается только такой детали в виде двух проводков с фишкой и чувствительным элементом (термопарой) к электронным термостатам (блокам управления). Если же покупать механический терморегулятор с трубочкой-датчиком (обычно при поломке потребуется весь узел, а не только эта трубочка), то придется выложить 600–1700 руб. и больше. Но несвоевременное обновление выльется в еще большие затраты. Неисправность такого, казалось бы, незначительного элемента ведет к выходу из строя компрессора, а это уже весьма значительные затраты на ремонт — цена нового мотора может превышать четверть стоимости холодильника.

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

  1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
  2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
  3. Отсоедините от термоэлемента колодку с проводами.
  4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

  • мультиметр или другой прибор, способный мерить сопротивление цепи;
  • небольшая емкость для воды (можно обычный стакан);
  • термометр со шкалой до 100 °С.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Источник

Как проверить работоспособность?

Для проверки работоспособности потребуются следующие инструменты:

  • термометр (обязательно с максимально допустимой температурой свыше 100 градусов, лучше использовать цифровой);
  • мультиметр (для замера сопротивления термистора);
  • емкость с водой (которую нужно будет медленно подогревать до температуры кипения).

Когда датчик охладился до комнатной температуры к его контактам необходимо подключить мультиметр и перевести его в режим замера сопротивления. При температуре 20 – 30 градусов по Цельсию начальное сопротивление должно составлять порядка 1300 – 2200 Ом.

Далее датчик с подключенными щупами помещают в емкость с водой и медленно начинают её разогревать. При повышении температуры сопротивление должно постепенно падать. Оптимальные показатели следующие:

  • 40 градусов — порядка 1000 – 1200 Ом;
  • 50 градусов — 1000 Ом;
  • 60 градусов — 800 Ом;
  • 80 градусов — порядка 270 – 380 Ом;
  • 100 градусов — порядка 170 – 180 Ом.

При температуре 110 градусов или выше термистор переключается в «защиту» и происходит разрыв цепи. Сопротивление при этом становится бесконечным (блок ЭБУ этот сигнал распознает как перегрев и включает охлаждение на полную мощность).

Если показания мультиметра будут кардинально разниться от вышеуказанных, то это будет явным признаком, что датчик вышел из строя. Ремонту он не подлежит поэтому его попросту заменяют. В редких случаях помогает тщательная очистка контактов и резьбы от следов коррозии, но это лишь временное решение. Если контроллер «сбоит», то рекомендуется его полностью заменит, обойдется он не дорого.

Инструкция по замене

На модели ВАЗ 2114 нужный нам элемент устанавливается в блоке двигателя, а не в блоке радиатора!

Чтобы проверить термистор температуры ОЖ (охлаждающей жидкости) своими руками нужно сначала его снять. У модели 2114 это сделать не очень трудно. Для этого вам придется:

  1. Снять воздушный фильтр, ведь сам датчик находится на впускном патрубке рубашки охлаждения головки блока цилиндров;
  2. Снять с аккумулятора провод с отрицательным зарядом;
  3. Слить с радиатора ОЖ (охлаждающую жидкость). Если у вас есть хороший опыт ремонта, то можно обойтись и без этого пункта, но новичкам выполнять этот пункт рекомендуется;
  4. Отсоединить все контакты. Выверните, помогая глубокой торцовой головкой, датчик;
  5. После этого, можете откручивать датчик. Если болты затянуты слишком туго, то воспользуйтесь ключом.

Выкручивание ДТОЖ должно происходить аккуратно и постепенно

Самостоятельная диагностика неисправностей ДТОЖ

При первых подозрениях на неполадки, необходимо проверить датчик.

Конечно, никто не отменяет ваших визитов в специализированные сервисные центры. Там вам проведут качественное тестирование профессиональным сканером, точно определят факт и причины поломки. Правильно устранят их. Да еще, сами найдут для вашего автомобиля подходящую модель прибора и профессионально заменят его, с соблюдением всех рекомендаций производителя. Лепота!

Однако, в целях экономии, нужно научиться проверять исправность  датчика ОЖ самостоятельно. Тем более, большую часть проблем каждый водитель в состоянии решить сам.

  1. Тестирование термометром. Приготовим чайник (любую металлическую емкость), электронный термометр, ручку и бумагу (будете записывать показания и рассчитывать коэффициент), мультиметр.

Демонтируйте датчик, слив антифриз до отметки, когда прибор больше не погружен в него. Подключаем к нему мультиметр, для измерения сопротивления. Пока вода холодная, сделайте первый замер и запишите показания на бумаге. Включите конфорку под чайником, нагрейте воду. Снимите показания мультиметра при температурах: 25, 30, 35, 40, 45. Результаты нужно сравнить с эталонными величинами, записанными в технической карте автомобиля. Когда под рукой нет карты, необходимо вычислить коэффициент, разделив каждый показатель сопротивления на соответствующее значение температуры. В случае, когда датчик работает исправно, вы каждый раз получите одно и то же число. Если полученные коэффициенты сильно отличаются друг от друга – датчик сломался.

  1. Без термометра. Если под рукой не оказался термометр — тоже не беда. Замер производите при холодной воде и когда она окончательно закипит. Тогда его температура будет 100 градусов, значение сопротивления должно лежать в диапазоне 190 – 210 ОМ.

Сломался магнитный моторчик привода стрелки

Процесс ремонта и разборки приборной панели

Самой распространенной неисправностью зависания или не реагирования стрелки на панели приборов является поломка моторчика привода. Для диагностики данного устройства необходимо мультиметром замкнуть контакты обмотки на электроцепь или сопротивление.

Для устранение неисправности, конечно, рекомендуется обратиться к автоэлектрику, который сделает все быстро и качественно, но если автолюбитель имеет необходимые навыки и умения в ремонте подобного оборудования, то он сможет самостоятельно заменить моторчик и припаять необходимые контакты.

Рекомендуем: Зачем нужны загустители масла в двигатель?

Разрывы и нарушения в работе электрических цепей приборной панели

Определение неисправности связанное с проводкой

Еще одной из распространенных причин зависания датчика, является разрыв электрической цепи от датчика охлаждающей жидкости к приборной панели. Выявить это достаточно просто, необходимо вынуть провод массы с датчика и подключить его к любому другому «минусу», чтобы электрическая цепь замкнулась.

Если провод не перебит, то стрелка начнёт двигаться, если нет, то по электрической схеме необходимо найти провод, в котором произошел обрыв и устранить неисправность. Как показывает практика, то автомобилисты не меняют провод, а просто проводят соединение и изоляцию контактов в месте разрыва.

Замыкание в плате самой приборки

Определение замыканий на плате приборки

Но, в данном случае, косвенным признаком является то, что выходят со строя и находящиеся рядом указатели. Так, может не показывать тахометр и другие указатели. Здесь, устранением неисправности является замена приборной панели в сборе.

Зависание, связанное с датчиком температуры

Местонахождение датчика температуры

Зависание стрелки температуры на панели приборов будет связано с неисправным датчиком температуры. Так, его диагностику можно провести по аналогии с обрывом проводки, или проверить при помощи тестера. Если вследствие диагностических операций оказалось, что датчик ОЖ неисправен, его необходимо заменить.

Неполадки в ЭБУ

Процесс определения ошибок ЭБУ и их устранение

В данном случае, при помощи соответствующего кабеля необходимо подключиться к «мозгам» автомобиля и посмотреть, есть ли ошибки. Если их слишком много, то необходимо их обнулить.

Конечно, если данная процедура не помогла, то рекомендуется сбросить программное обеспечение. Данную процедуру рекомендуют доверять профессионалам, которые не только устранят проблему, но и настроят мотор на оптимальный режим работы.

Устройство и принцип работы ДТОЖ

При замыкании контактов датчика — система получает информацию, что температура жидкости поднялась.

По схожести функций, температурный датчик похож на резистор. Датчик сконструирован таким образом, что сопротивление электрического тока изменяется при изменения температуры вокруг. Изменения сопротивления передаются в электронный блок управления двигателем.

До ДТОЖ применялись, так называемые, термореле. Они устанавливались в системах впрыска. При расположении контактов в открытом положении, ДВС нагревался. Если контакт замыкался, значит мотор достиг рабочей температуры (обычно это  90 градусов).

Термистор является основным элементов конструкции термодатчика. Именно термистор устанавливает, как будет зависеть сопротивление тока от окружающей температуры.

В свою очередь, термистор состоит из кобальта, вернее оксидов кобальта (Co) и никеля (Ni). При нагревании в этих веществах растет много свободных электронов. За счет увеличения свободных электронов, уменьшается сопротивление.

Есть термисторы с отрицательным температурным коэффициентом. В этом случае термистор показывает максимальные значения, когда двигатель холодный. На термодатчик подается напряжение в 5 Вольт (В). Далее, когда двигатель будет нагреваться, датчик будет уменьшать сопротивление.

Если датчик неисправен, то ЭБУ может дать команду обогатить топливную смесь, в то время, как надо было сделать ее бедной. При работе с богатой смесью, свечи зажигания быстро загрязнятся.

Мотор может не завестись, если число оборотов двигателя при запуске будет не достаточным. ЭБУ может подать команду — увеличить обороты. Чтобы управляемость в процессе запуска ДВС поддерживалась, клапан рециркуляции должен быть в закрытом положении пока мотор не наберет рабочую температуру.

Если обороты плавают, то это один из признаков не правильной работы датчика температуры. При этом мотор может глохнуть. Угол зажигания зависит от правильной работы датчика, потому что этот параметр тоже регулируется через ЭБУ. Выброс вредных веществ отработавших топливных смесей при таком регулировании уменьшается.

Как проверить, рабочий ли датчик температуры

Чтобы демонтировать, проверить, заменить датчик, необходимы такие инструменты:

  1. Ключ на 19 мм.
  2. Мультиметр.
  3. Емкость для слива ОЖ.
  4. Электрочайник для подогрева воды.
  5. Термометр.
  6. Еще одна емкость, но уже для горячей воды, маленькая, например, стакан.

Как проверять

Диагностику делают на специальном оборудовании в автосервисах. Чтобы проверить, правильно ли датчик показывает температуру, надо его опустить в горячую жидкость и замерить сопротивлением Омметром или мультиметром в положении определения сопротивления. На разных датчиках, разных марках и моделях, значения сопротивления могут отличаться. В интернет сети есть специальные таблицы с данными сопротивления, для каких датчиков конкретной модели.

Как проверить датчик температуры жидкости охлаждения?

  1. Берем датчик и опускаем его в теплую воду.
  2. Берем термометр и опускаем его в емкость с холодной водой. Для точности показаний, лучше использовать электронный градусник.
  3. К датчику подсоединяем мультиметр и опускаем датчик в воду. Смотрим, что показывает измерительный прибор.
  4. Вода с холодной водой в это время нагревается до 15, 20, 25 градусов. Результаты записываются. При какой температуре, сколько показывает сопротивление. Если данные не совпали с табличными, эталонными, то датчик подлежит замене.Есть еще способ проверки датчика температуры без градусника. Вода обычно кипит при 100 градусах. Измеряем сопротивление, когда датчик был опущен в кипящую воду. Сопротивление в этом случае должно быть приблизительно 176 Ом. Плюс, минус погрешность, может достигать до 190 Ом. Но без термометра, это приблизительная проверка.

Сейчас приведу таблицу, при какой температуре, в каких пределах должно быть сопротивление.

Температура, С Сопротивление, Ом
5 000 — 6 500
10 3 350 — 4 400
20 2 250 — 3 000
30 1 500 — 2 100
40 950 — 1400
50 700 — 950
60 540 — 675
70 400 — 500
80 275 — 375
90 200 — 290
100 150 — 225

Проверка снятого ДТОЖ

Перед демонтажом датчика из системы охлаждения, нужно слить небольшой объем антифриза. Если этого не сделать, тосол зальет все подкапотное пространство.

С термометром

Если первоначальная диагностика ничего не выявила, нужно выкрутить датчик гаечным ключом. Прежде чем проводить дальнейшую проверку, стоит очистить корпус и щуп терморезистора от налета и грязи.

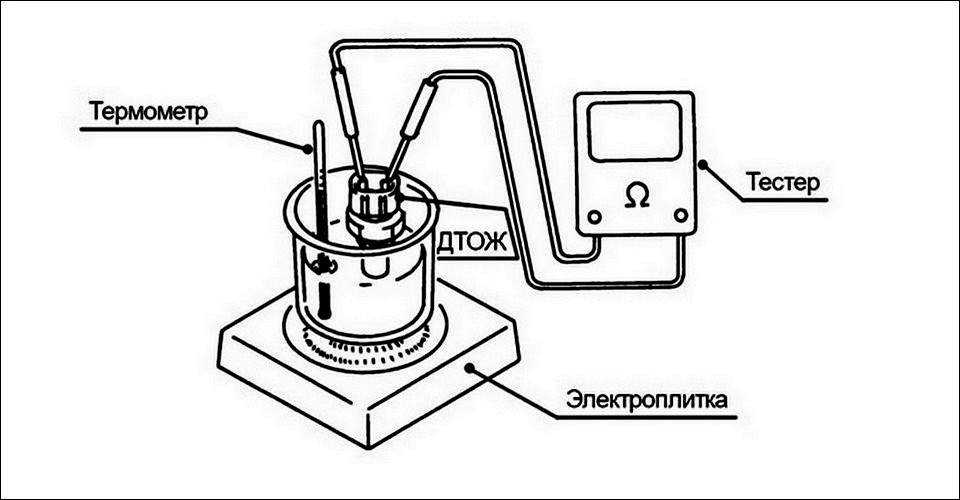

Проверка с термометром

Проверка ДТОЖ в домашних условиях с термометром:

  1. Поставить емкость с водой на электрическую плитку или газ.
  2. Взять мультиметр и включить измерение сопротивления.
  3. Термистор датчика погрузить в воду, а к контактам присоединить «крокодилы» мультиметра.
  4. В емкость с водой, в которую помещен ДТОЖ, поместить термометр.
  5. Постепенно повышать температуру воды и фиксировать показания мультиметра с шагом в 5 градусов.

Записанные параметры температуры и соответствующие им значения сопротивления нужно сравнить с таблицей параметров для автомобиля конкретной модели. Возможны небольшие отклонения от указанных значений.

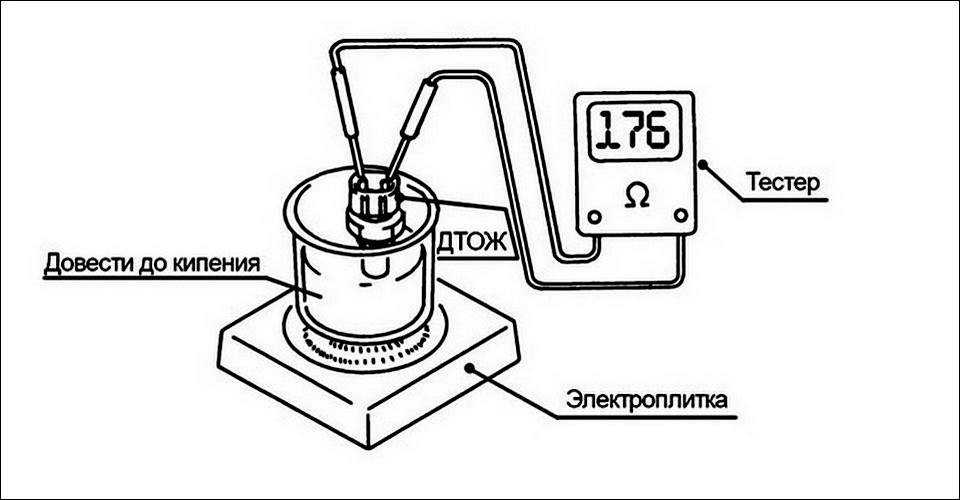

Без термометра

Этот метод мало отличается от предыдущего, но в нем показания достаточно снять один раз. Чтобы провести диагностику датчика без термометра, нужно:

  1. Окунуть его в емкость с водой и довести ее до кипения.
  2. К выходным контактам датчика подсоединить щупы мультиметра и посмотреть показания.
  3. При исправной работе датчика тестер будет показывать сопротивление 176 Ом в кипящей воде.

Проверка тестером

В некоторых авто установлено два датчика температуры антифриза. Сразу оба прибора выйти из строя не могут, поэтому нужно попеременно проверить каждый из них.

Проверка блока отправки температуры

Когда вы подозреваете, что с датчиком температуры что-то не так, вы должны сначала проверить блок отправки температуры, который более доступен и более подвержен сбоям.

Вы можете проверить сопротивление или напряжение передающего устройства с помощью цифрового мультиметра (DMM).

В более старых моделях автомобилей используется единичный датчик температуры. Более новые модели автомобилей подключаются к электронному блоку управления (ЭБУ) или автомобильному компьютеру, который затем отправляет информацию на датчик температуры. Другие модели автомобилей, особенно азиатские, используют два блока отправки температуры, один из которых подключен к компьютеру, а другой – к датчику температуры.

Возможно, вам придется обратиться к руководству по ремонту автомобиля для вашей конкретной модели, чтобы найти компоненты, определить провода и клеммные соединения. Если у вас нет руководства по ремонту, вы можете купить относительно недорогую копию у Amazon. Руководства Haynes содержат пошаговые инструкциидля многих проектов по устранению неполадок, ремонту и замене компонентов, которые вы можете выполнять дома.

Тестирование сопротивления отправляющего устройства:

  1. Найдите блок отправки температуры. Обычно блок расположен рядом с корпусом термостата, который соединяется с верхним шлангом радиатора на головке цилиндров двигателя.
  2. Отсоедините электрический разъем блока отправки.
  3. Измерьте сопротивление устройства при холодном двигателе с помощью омметра. Сопротивление должно быть высоким.
  4. Измерьте сопротивление устройства, когда двигатель горячий. Сопротивление должно быть низким.
  5. Сравните ваши показания со спецификациями в руководстве по ремонту вашего автомобиля. Если спецификации отправляющего устройства верны, перейдите к следующим шагам.

Тестирование опорного напряжения:

  1. Выключить зажигание.
  2. Отсоедините жгут проводов от датчика температуры.
  3. Подключите красный провод вашего вольтметра к клемме провода металлического опорного сигнала.
  4. Подсоедините черный провод вольтметра к отрицательному (-) полюсу аккумулятора.
  5. Поверните ключ зажигания в положение «Вкл», но не запускайте двигатель.

Вы должны иметь опорный сигнал 5 или 12 вольт. Если нет, проверьте этот провод на наличие повреждений. Если провод идет от компьютера, и кажется, что провод в хорошем состоянии, возможно, компьютер неисправен. Обратитесь к руководству по ремонту вашего автомобиля.

Проверка выходного напряжения передающего устройства:

На некоторых моделях вы сможете провести обратное зондирование сигнального провода отправляющего устройства, используя свой вольтметр.

  1. Подсоедините красный провод измерителя к сигнальному проводу отправляющего устройства (при необходимости обратитесь к руководству по ремонту).
  2. Подсоедините черный провод измерителя к заземлению двигателя или отрицательному (-) полюсу аккумулятора.
  3. При холодном двигателе включите стояночный тормоз, запустите двигатель и дайте ему поработать на холостом ходу.
  4. Соблюдайте показания напряжения при прогреве двигателя. Ваши показания могут быть аналогичны значениям в следующей таблице, при этом эталонное напряжение составляет 5 вольт для отправляющего устройства с компьютера (некоторые модели могут использовать эталонное значение 12 вольт).
температура вольтаж
110F (43,3 С) 4,2
140F (60 C) 3,6
180F (82,2 С) 2,8
210F (98,8 С) 2,2
230F (110 C) 1,8
250F (121 C) 1.4

Блок отправки с плохой температурой может также заставить компьютер автомобиля регулировать топливную систему на основе неверных данных. Вы можете увидеть, например:

  • Черный дым
  • Тяжелый запуск на прогретом двигателе
  • Увеличение выбросов

Как проверить, рабочий ли датчик температуры

Чтобы демонтировать, проверить, заменить датчик, необходимы такие инструменты:

  1. Ключ на 19 мм.
  2. Мультиметр.
  3. Емкость для слива ОЖ.
  4. Электрочайник для подогрева воды.
  5. Термометр.
  6. Еще одна емкость, но уже для горячей воды, маленькая, например, стакан.

Как проверять

Диагностику делают на специальном оборудовании в автосервисах. Чтобы проверить, правильно ли датчик показывает температуру, надо его опустить в горячую жидкость и замерить сопротивлением Омметром или мультиметром в положении определения сопротивления. На разных датчиках, разных марках и моделях, значения сопротивления могут отличаться. В интернет сети есть специальные таблицы с данными сопротивления, для каких датчиков конкретной модели.

Как проверить датчик температуры жидкости охлаждения?

  1. Берем датчик и опускаем его в теплую воду.
  2. Берем термометр и опускаем его в емкость с холодной водой. Для точности показаний, лучше использовать электронный градусник.
  3. К датчику подсоединяем мультиметр и опускаем датчик в воду. Смотрим, что показывает измерительный прибор.
  4. Вода с холодной водой в это время нагревается до 15, 20, 25 градусов. Результаты записываются. При какой температуре, сколько показывает сопротивление. Если данные не совпали с табличными, эталонными, то датчик подлежит замене.

    Есть еще способ проверки датчика температуры без градусника. Вода обычно кипит при 100 градусах. Измеряем сопротивление, когда датчик был опущен в кипящую воду. Сопротивление в этом случае должно быть приблизительно 176 Ом. Плюс, минус погрешность, может достигать до 190 Ом. Но без термометра, это приблизительная проверка.

Сейчас приведу таблицу, при какой температуре, в каких пределах должно быть сопротивление.

Температура, С Сопротивление, Ом
5 000 — 6 500
10 3 350 — 4 400
20 2 250 — 3 000
30 1 500 — 2 100
40 950 — 1400
50 700 — 950
60 540 — 675
70 400 — 500
80 275 — 375
90 200 — 290
100 150 — 225

Предназначение устройства

Датчик указателя температуры охлаждающей жидкости является очень важным элементом всей системы управления двигателем. Ведь именно он контролирует состояние температуры охлаждающей жидкости в общей системе охлаждения.

Данные из датчика используются системой управления, чтобы скорректировать главные параметры работы двигателя, которые зависят от теплового состояния.

К таким данным относятся:

  • качественный состав топливно-воздушной смеси;
  • частота оборотов коленчатого вала;
  • угол опережения зажигания.

Таким образом, устройство обеспечивает быстрое прогревание двигателя при его запуске, а также поддержание его оптимальной температуры во всех режимах.

Типы датчиков температуры

Есть два основных типа механизмов датчиков температуры двигателя:

  • магнитные датчики
  • биметаллические датчики

Вы сможете определить, какой тип из этих двух расположен в Вашем автомобиле, по тому, как он реагирует, когда Вы включаете зажигание. В случае магнитных датчиков указатель сразу же даёт показания температуры, а вот биметаллические датчики медленно толкают стрелку к чтению после включения зажигания.

Температурные датчики двигателя встроены в корпус приборной панели автомобиля. Блок датчика, однако, может быть в одном из следующих нескольких мест:

  • корпус термостата,
  • головка блока цилиндров
  • верхний шланг радиатора.

В некоторых случаях датчик может быть и в иных местах, но во всех случаях датчик находится на магистрали течения охлаждающей жидкости на выходе из двигателя.

Магнитные датчики

Магнитные датчики, называемые также движущимися датчиками — это пара катушек, по одной на каждой стороне поворотной железной арматуры, которая держит и контролирует стрелку указателя. Катушки подключаются непосредственно к электрической сети автомобиля — одна из них контактирует напрямую с корпусом двигателя, а на другую подаётся ток от датчика, сопротивление которого как раз и изменяется в зависимости от температуры двигателя. Ток, протекающий через катушки, создаёт магнитное поле, которое перемещает указатель в ту или иную сторону. Величина перемещения зависит от разницы в магнитных полях, создаваемых двумя катушками. Эта разница, в свою очередь, зависит от размера тока, пропускаемого через сенсорный блок.

Биметаллические датчики

В биметаллических датчиках главную роль играет металлическая полоса и намотанная вокруг неё проволока, через которую проходит ток. Если Вы читали статью о том, как работают спидометры, то Вы уже знаете эту систему биметаллических датчиков. Суть её в том, что чем выше температура двигателя, тем больше тока поступает от сенсора, который нагревает обмотку вокруг пластины. Нагрев заставляет пластину немного растягиваться и изгибаться, передвигая на нужную откалиброванную величину стрелку указателя температуры двигателя.

В таком типе датчика, чтобы избежать ошибок, вызванных изменениями напряжения питания автомобиля из-за электрической нагрузки и скорости генератора, в цепочку датчика включен стабилизатор напряжения. Стабилизатор напряжения работает по принципу биметаллической ленты и сохраняет напряжение в постоянном диапазоне от 8 до 10 Вольт.

Принцип работы датчика

Блок управления автомобилем отправляет регулируемое напряжение (9-вольтовое) непосредственно в датчик указателя температуры охлаждающей жидкости. В зависимости от падения вольтажа на контактах сигнализатора, будет падать сопротивление, что сразу же зафиксирует блок управления.

В таком случае, автомобильная компьютерная или механическая система сможет вычислить температуру двигателя, а затем (используя данные других приборов) применить справочные таблицы для выполнения корректировки приводов двигателя, т.е. изменить уровень и поступления топлива или угол опережения зажигания.


Фото — датчик температуры на приборной панели

Зависимо от года выпуска машины, а также её марки, многие автолюбители отмечают возрастание затрат топлива у двигателя. Но при этом нужно понимать, что дизель так не определишь (УАЗ, ПАЗ и прочие). Если у Вас механика, а не компьютерная система управления, то вот сигналы того, что нужно купить новый датчик температуры охлаждающей жидкости:

  1. Автомобиль стал потреблять топлива больше, чем обычно;
  2. Когда машина заводится, и двигатель достигает своей максимальной температуры, он глохнет;
  3. Появились проблемы с запуском;
  4. Из трубы глушителя выходит черный дым.

Рассмотрим, как осуществляется замена датчика температуры охлаждающей жидкости типа G62 на автомобиле Kia Sportage с двигателем объемом 2 литра. Аналогичная инструкция также пригодится при ремонте Acura, BMW, Buick, Chevrolet, Ford, Toyota, Volkswagen, Ваз 2110/2112 инжектор, Рено Гранд Сценик и прочих.

  1. Чтобы добраться к датчику, Вам нужно снять воздуховод, который охлаждает корпус воздушного фильтра и присоединяется к радиатору при помощи двух болтовых соединений и шланга подачи воздуха. Открутите болты и снимите хомут, аккуратно достаньте всю систему. Отключите от датчика электрические провода, чтобы корректно провести замеры сопротивления. Установите мультиметр на режим омметра и задайте значение в 1000 Ом. Подключите контакты устройства к положительному и отрицательному контактам. Нормальное сопротивление должно быть в пределах 2700 Ом при выключенном моторе. Для проверки датчика при включенном движке, нужно убрать тестер подальше от вращающихся частей авто;

    Фото — проверка датчика мультиметром

  2. Убедившись, что датчику температуры необходим ремонт, нужно отсоединить его от двигателя. Чтобы продолжить снятие, Вы должны предварительно слить антифризную жидкость из радиатора при помощи сливного клапана. После проверить еще раз радиатор и контакты датчика и открутить регулирующий болт как на фото;

    Фото — снятие датчика

  3. Сборка производится в обратной форме. Нужно помнить, что практически основная характеристика датчика температуры охлаждающей жидкости – это материал шайбы. Если шайба медная, то резьбу сигнализатора не нужно обрабатывать герметиком, в противном случае обязательно смажьте устройство.

    Фото — медный температурный датчик

Проверка уровня охлаждающей жидкости

Многие владельцы автомобилей часто проверяют уровень охлаждающей жидкости визуально, не используя показатели специальных приборов. Необходимо просто посмотреть на расширительный бачок.

Если мотор холодный, то охлаждающее вещество должно находиться между максимальным и минимальным уровнем отметок на бачке. При прогретом моторе, уровень вещества может незначительно повышаться.

Если ваш автомобиль полностью исправен, то когда уровень антифриза снижается, датчик незамедлительно даёт об этом знать. Автомобилист видит специальный сигнал на приборной панели и доливает тосол или охлаждающую жидкость.

Следует знать, что настоящие специалисты категорически запрещают доливать в систему охлаждающие жидкости, когда мотор сильно прогрет. Необходимо ожидать пока двигатель остынет и только после этого доливать жидкость.

Также противопоказано доливать одну воду. Ведь антифриз имеет особые свойства, благодаря которым защищает головки цилиндров от коррозии.

Если проверка датчика температуры охлаждающей жидкости, не показывает температуру охлаждающей жидкости. В таком случае вам лучше обратиться в сервис технического обслуживания.

Промывка инжектора, чистка форсунок своими руками. — здесь больше полезной информации.

В любом автомобиле все взаимосвязано. Автомобильная система могла выйти из строя по какой-либо сопутствующей причине. К примеру, вы могли снять какую-то деталь, находящуюся с датчиком, и неправильно её поставить.

Но бывает и так, что проблема связана именно с датчиком температуры. Уровень охлаждающей жидкости может быть непостоянным или существует поломка в датчике измерения уровня охлаждающей жидкости.

В сервисе могут заменить датчик, при этом дают гарантию на качественную его замену и правильную сборку всех деталей на нужные места.

Приобрести датчик можно непосредственно на месте его замены, а стоимость работы, скорее всего, будет в несколько раз больше, нежели стоимость самого прибора.

Таким образом, датчик температуры охлаждающей жидкости является очень важной составляющей вашего автомобиля, которая требует постоянного внимания и ухода. Если ремонт этого устройства необходим, то сделайте его качественно, не жалея о потраченных средствах

После ремонта, двигатель будет работать ровно, особенно это будет заметно на низких оборотах

Если ремонт этого устройства необходим, то сделайте его качественно, не жалея о потраченных средствах. После ремонта, двигатель будет работать ровно, особенно это будет заметно на низких оборотах.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Fenox TSN22101 210
LUZAR LS 0101 240
Fenox TSN22101O7 240
Vernet 2509 250
Patron PE13059 300
Intermotor 52400 300
Era 330082 350
Facet 7.3000 350
Eps 1.830.000 400
KW 530.000 550
H+B Elparts 70511515 600
Cargo 180804 700
Hella 6PT 009 107-151 750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

  • Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
  • Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
  • Другие последствия, к которым датчик привязан косвенно.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
