Как заменить рулевую рейку на ВАЗ-2114 Если при резком повороте руля из нейтрального положения (колеса стоят прямо) в районе рулевой рейки слышны посторонние стуки и шумы, это значит, что на вашем автомобиле ВАЗ-2114, 21099 неисправна рулевая рейка, и необходимо срочно заняться ее ремонтом. Альтернативой ремонту может послужить подтягивание гайки рулевой рейки специальным ключом. Этот способ может дать положительный эффект (хотя и не всегда), но с возможными последствиями. Например, если гайку затянуть слишком сильно, то увеличиться сопротивление усилию вращения рулевого колеса, также и более серьезные последствия, вплоть до заклинивания руля, что во время движения может быть чрезвычайно опасно.

Ремонт рулевой рейки ВАЗ-2114, 21099 лучше осуществлять с помощником, хотя можно справиться и самому. Среди необходимого инструмента: съемник рулевых тяг (фото 18) и жидкость WD-40, которые можно купить на любом авторынке.

Ниже представлен порядок действий при ремонте рулевой рейки (возможно он немного упрощен, но в ходе ремонта Вам все будет понятно):

1. прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски (фото 1);

2. Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах (фото 2); Как заменить рулевую рейку на ВАЗ-2114, 210993. Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте (фото 3). Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону (опять же фото 3). После снятия этих узлов, доступ к креплению рулевой рейки свободен (фото 4); Как заменить рулевую рейку на ВАЗ-2114, 210994

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайленблоков рулевых тяг (фото 5); Как заменить рулевую рейку на ВАЗ-2114, 210995. Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо)

При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла (фото 6, 7, 8); Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля (фото 9);

Как заменить рулевую рейку на ВАЗ-2114, 210997. После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения (фото 10), а затем откручиваем гайку рулевого наконечника (фото 11); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 210998. Далее устанавливаем съемник (купленный на авторынке, фото 12), затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения (фото 13); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 210999. Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке (фото 14, 15); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 2109910. При помощи отвертки сдергиваем рулевую рейку с креплений (фото 16) и вытаскиваем ее через окно в нише колеса (фото 17); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 2109911. Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

12. Теперь выполняем сборку всего рулевого узла в обратно последовательности.

Как заменить рулевую рейку на ВАЗ-2114, 21099В случае, если Вы заодно заменили и рулевые тяги, то необходимо восстановить развал-схождение. Технология ремонта рулевой рейки на ВАЗ-2114,21099 схожа с ремонтом реек на всех автомобилях ВАЗ с передним приводом.

Замена переднего тормозного цилиндра ВАЗ 2107

Тормозная система на любом авто, выполняет важную роль, которая заключается в безопасности водителя и пассажиров. В этой статье рассмотрим один из механизмов этой системы – передний(рабочий) тормозной цилиндр, который обеспечивает торможение передних колес при нажатии на педаль тормоза.

Рассматриваемое изделие, а точнее, тормозной цилиндр на автомобиле ВАЗ-2107 периодически изнашивается и приходит в нерабочее состояние, собственно как и множество других деталей. Неисправный механизм может спровоцировать аварийную обстановку на дороге, потому, чтобы этого не случилось, следует периодически контролировать работоспособность этого изделия. В данном материале узнаем, где он располагается, а также особенности его замены для автомобиля ВАЗ 2107.

Что может стать причиной неисправности

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.

1. Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.

• При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
• Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
• Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.

2. Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.

• Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
• По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.

3. Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.

• В случае с изношенным подшипником опоры, то ремонт сводится к снятию этой опоры и замене подшипника.
• Если причиной тугого вращения стала опорная втулка, то на место поврежденной нужно поставить новую, а сам механизм смазать.
• При проблемах с наконечниками, их следует проверить и при надобности заменить. То же касается и подшипников привода.

Регулировка развал-схождения штангенциркулем

Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).

Назначение механизма.

Во время выполнения маневра радиус траектории движения автомобиля определяется углом поворота управляемых колес. Однако простота такого действия – только кажущаяся. В ходе выполнения поворотов возникает проблема – колеса описывают кривые с разными радиусами: для внешнего он больше, для внутреннего – меньше. Соответственно, чтобы устранить проскальзывание внутреннего и ухудшение сцепления с дорожным покрытием и потерю управляемости во время маневра необходимо обеспечить различные углы отклонения управляемых колес: для внешнего — меньший, а для внутреннего — больший.

Эту задачу и решает конструкция рулевой трапеции.

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

semerkavaz.ru

Изготовление съемника

Первым делом ищем трубу и шайбы.

И отрезаем отрезок трубы 10см, я не знаю, как другие делали — пишу, как делал я!

Теперь нам нужно приварить гайку к шайбе, а шайбу к трубе, нужно всё делать как можно точнее по центру.

То, что всё так получилось, не особо красиво — ничего страшного! Всё почиститься и покраситься!

Теперь нам нужно одну сторону болта сделать немного под конус.

Кстати гайку с болтом использовать желательно с мелкой резьбой, но я использовал что было.Теперь разберёмся с нижней частью, нам нужно вырезать шайбу и в трубе тоже сделать отверстие.Многие сначала вырезают на шайбе и трубе отверстие, а потом приваривают. Мы же сначала приварили, а потом вырезали.

Вот такие отверстия нужно вырезать, примерно так должно получиться.

И всё! Наш съемник готов! Окончательный вид.

Было затрачено 0 рублей! Всё, что требовалось, валялось дома!

Вот такой замечательный съемник у нас получается, с ним намного будет удобнее снимать шаровые опоры и рулевые наконечники!У меня +1 инструмент в гараж, и на этом всё!

Остаётся покрасить в яркий цвет, чтобы был приметный и не терялся.Всем удачных самоделок!

Что следует предпринять

Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.

При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть.

Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками.

Своими руками: Замена колодок и цилиндра суппорта ВАЗ-2107

Всем привет! Как мы помним, при весеннем осмотре машины обнаружился подзаедающий рабочий цилиндрик на правом колесе с внешней стороны, поэтому решил к зиме его заменить, а с ним и тормозные колодки, которые достались еще с автомобилем. Как ни странно, за 3 года и около 25 тыс.км пробега они стерлись всего чуть меньше половины толщины, осталось около 5-6 мм.

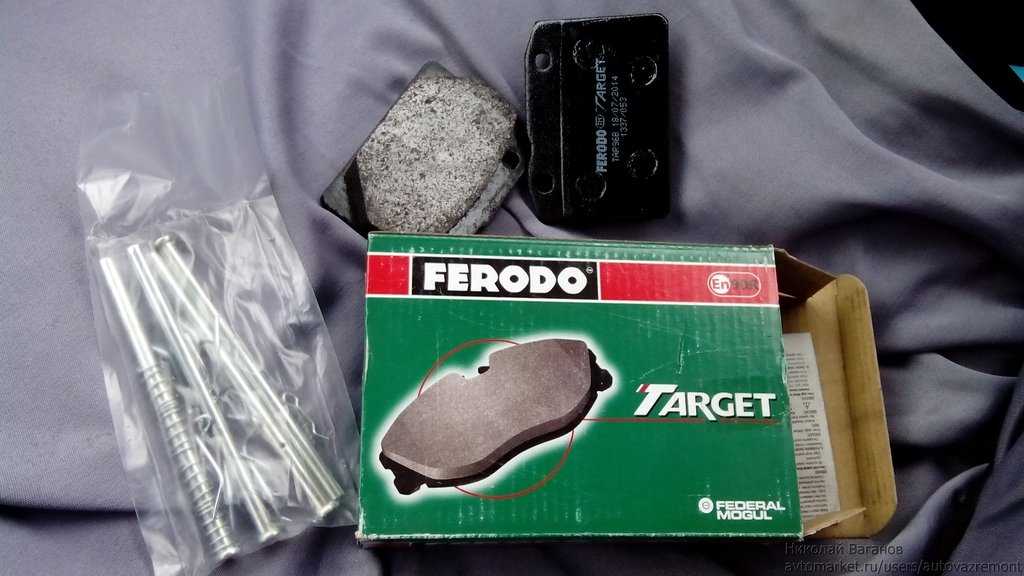

Решил заменить на те же, что и стояли до этого — Феродо в зеленой упаковке, вроде, как средней жесткости. Зарекомендовали себя хорошо, тормозят мягко, тихо, иногда поскрипывают в жару. Правда, в последнее время стало наблюдаться небольшое биение педали при продолжительном торможении.

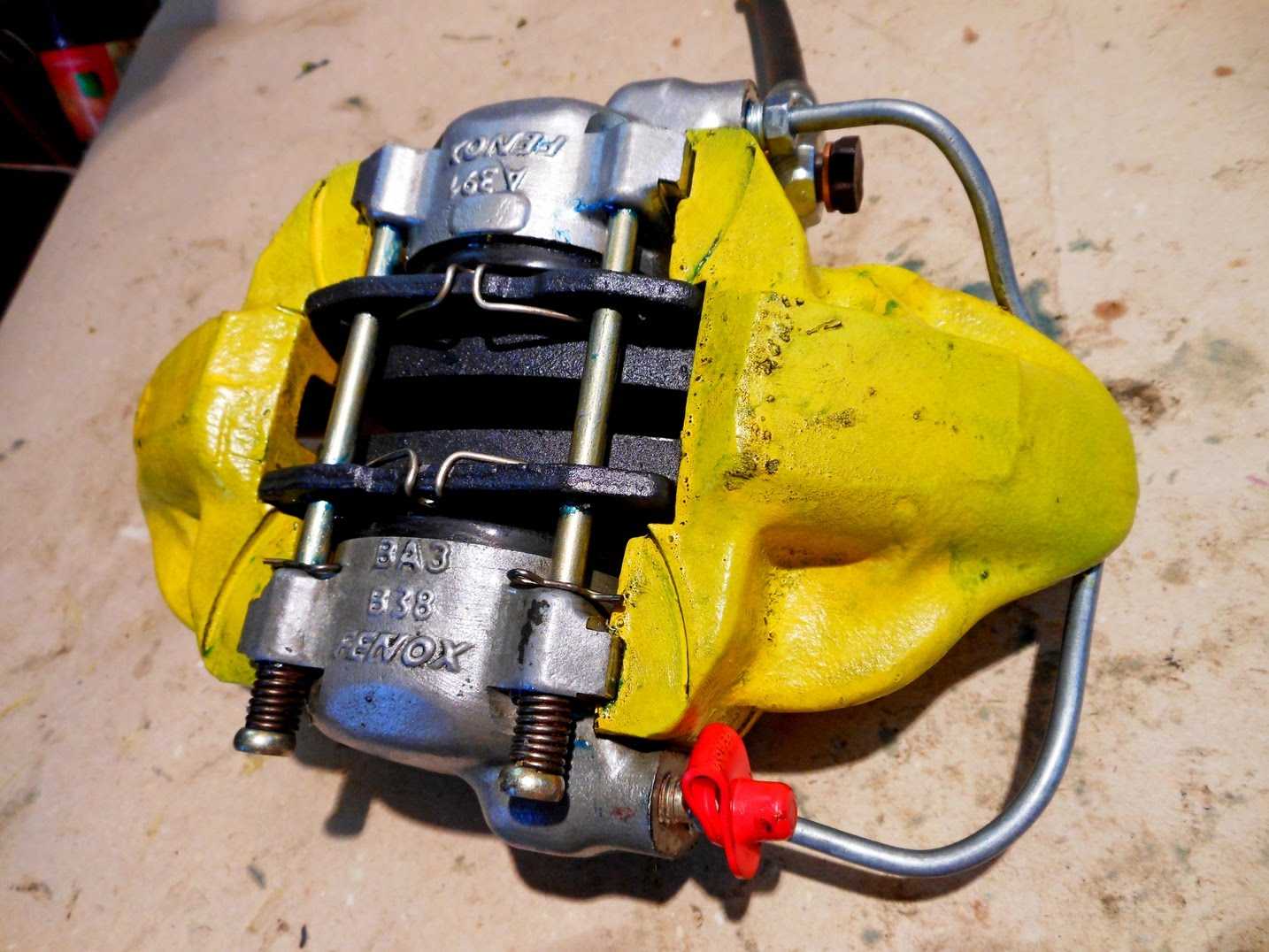

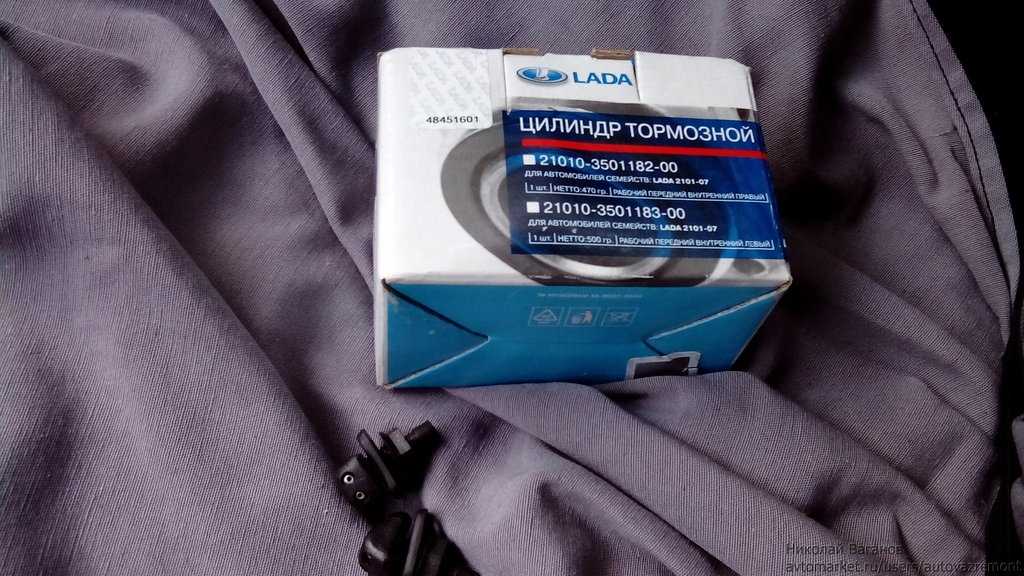

Также купил и цилиндрик от Лада-имидж, по опыту, заводские ходят намного дольше. До этого стоял один Фенокс и закис всего за год.

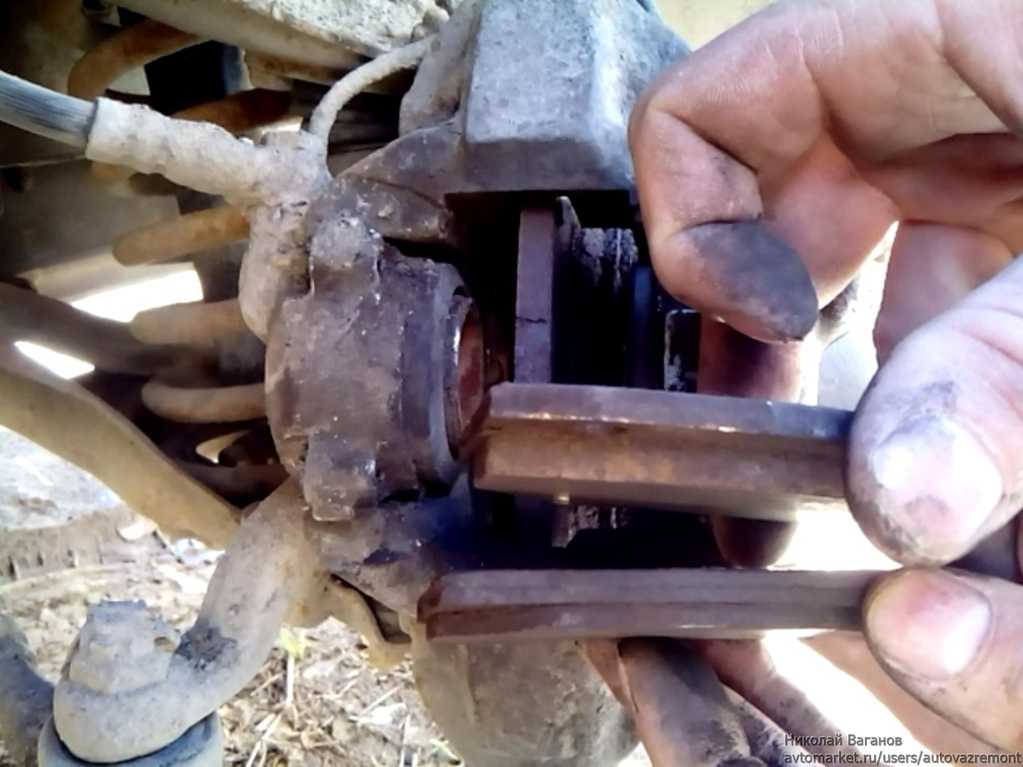

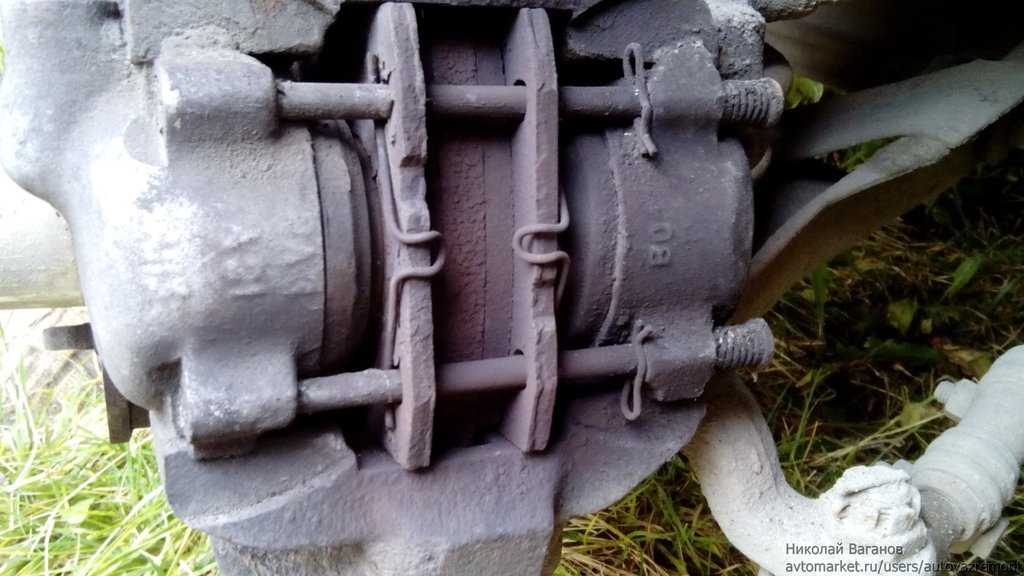

Начал замену с левого колеса. Тут старые колодки оказались в хорошем состоянии, однако уже наблюдается отслоение накладки от подошвы.

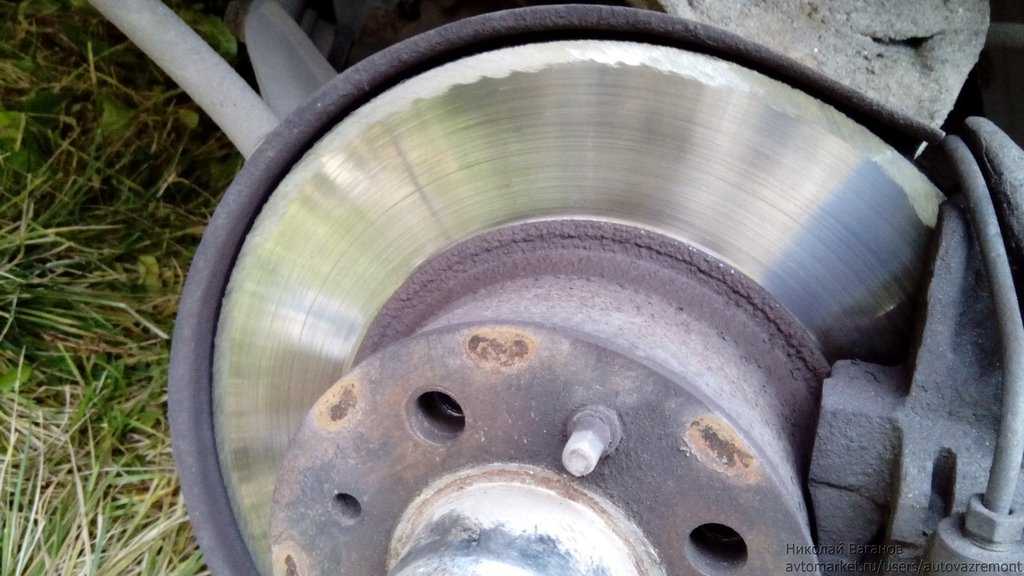

Также, с наружной стороны тормозного диска имелся довольно значительный буртик.

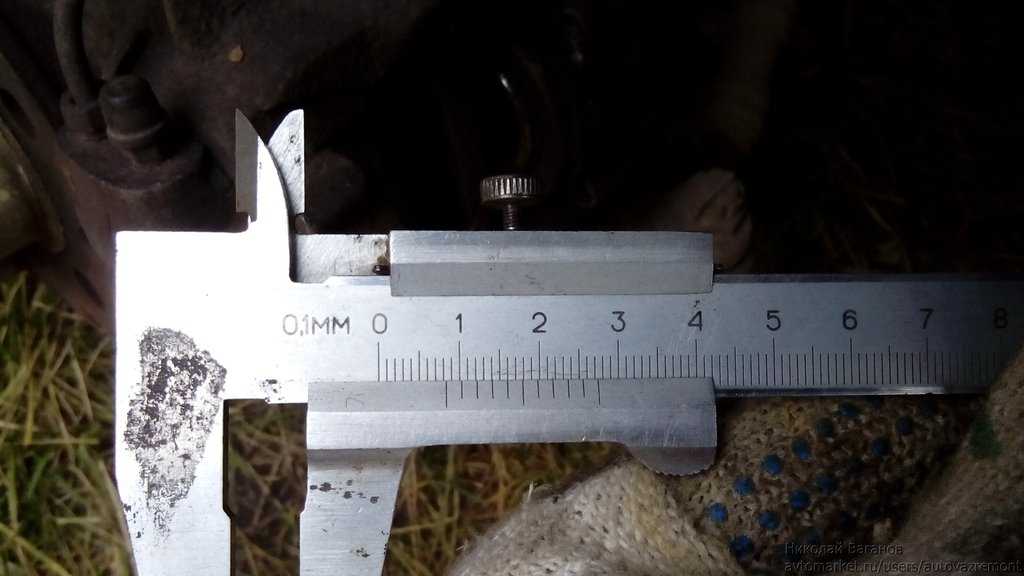

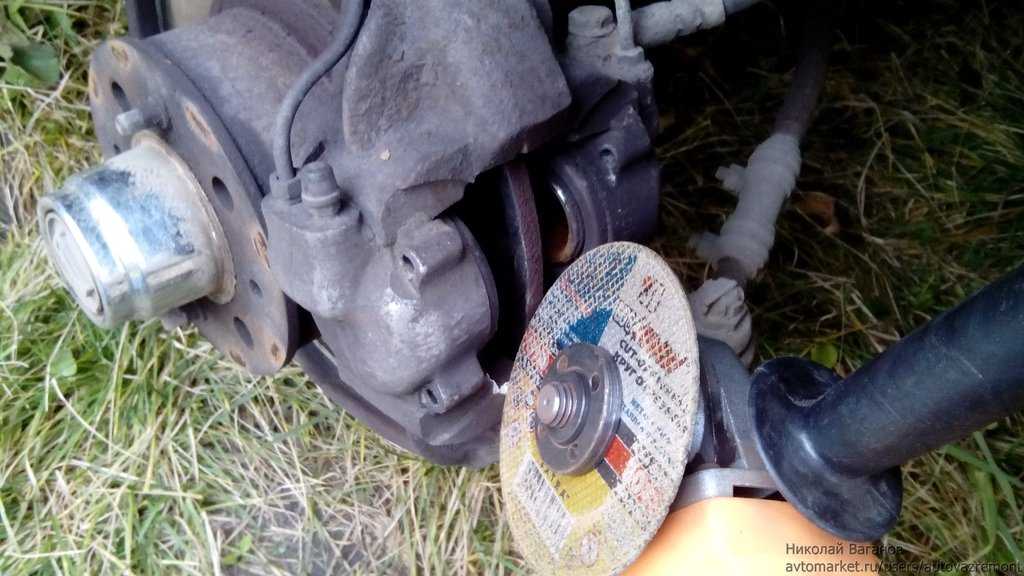

Решил его убрать с помощью болгарки, чтобы можно было измерить примерную толщину диска, да и новая колодка просто не сможет плотно к нему прилегать.

Заняло это прилично времени, да и неудобно, отрезного диска поменьше не нашлось, из-за суппорта не развернуться. Другую сторону решил не делать, так как там буртик был почти незаметным.

В итоге остаточная толщина диска составила около 8 мм, что меньше допустимого в 9 мм.

Новые колодки встали без проблем.

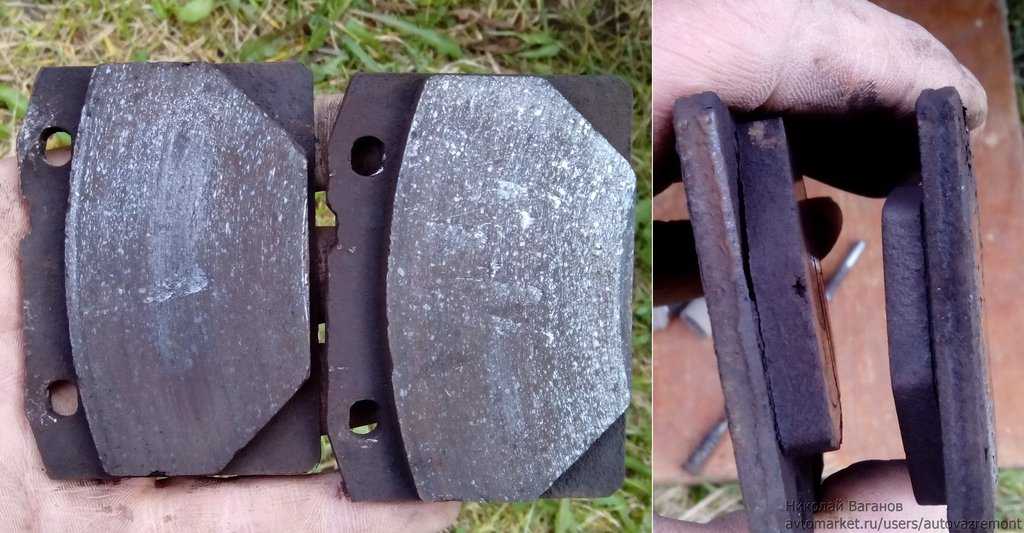

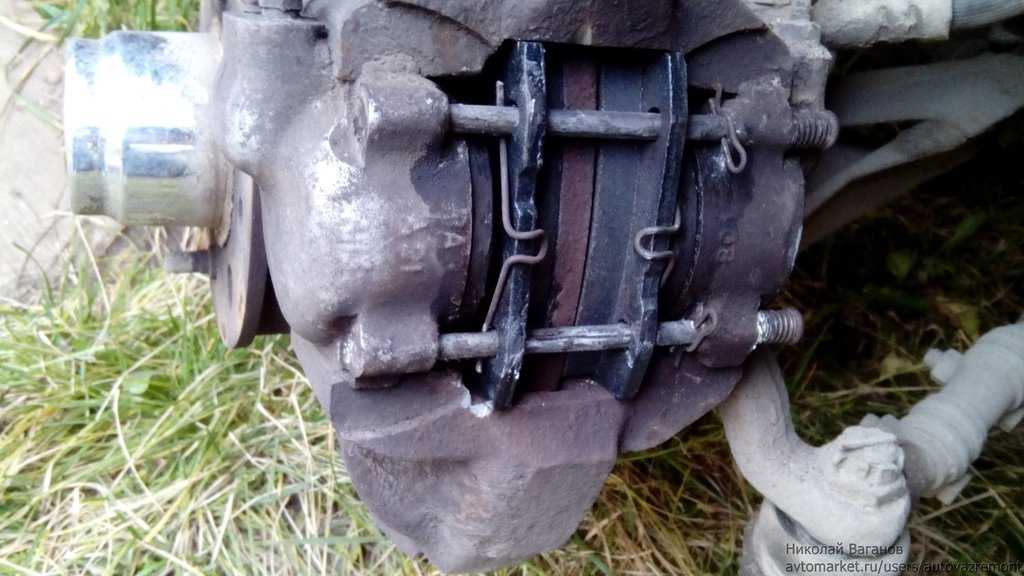

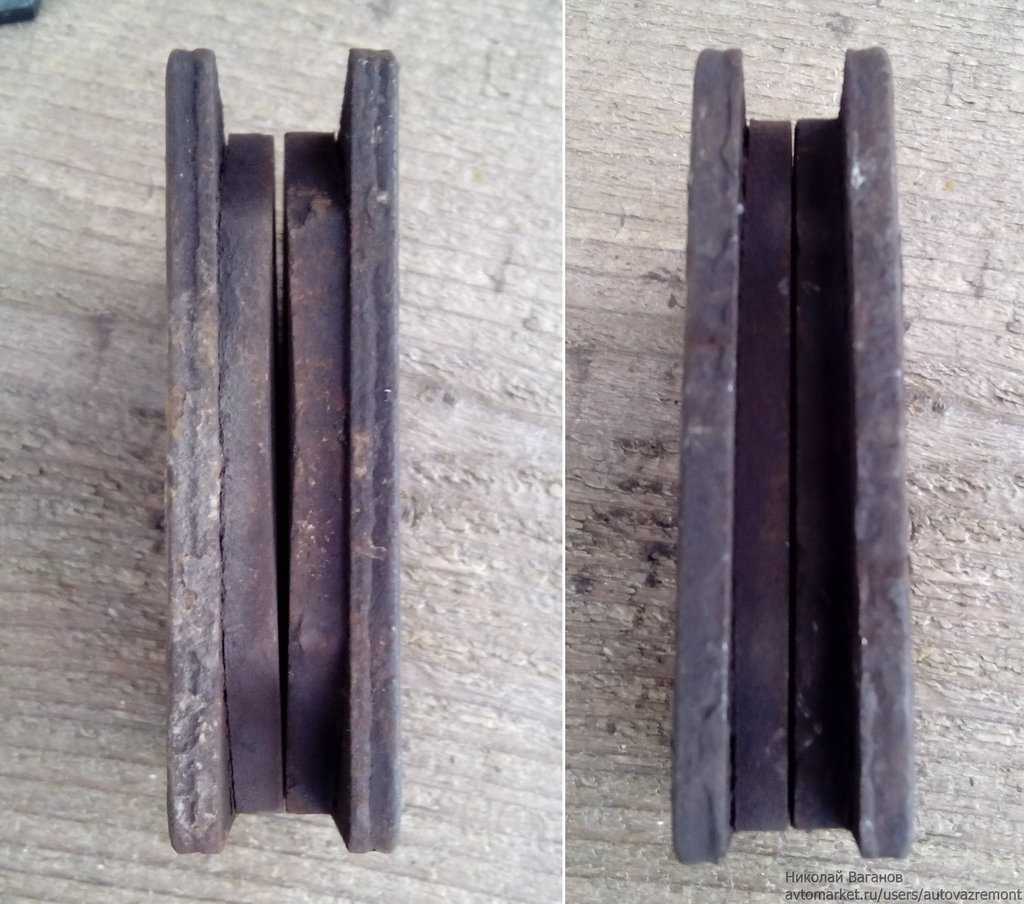

На правом колесе они стерлись поболее из-за подклинивавшего цилиндрика.

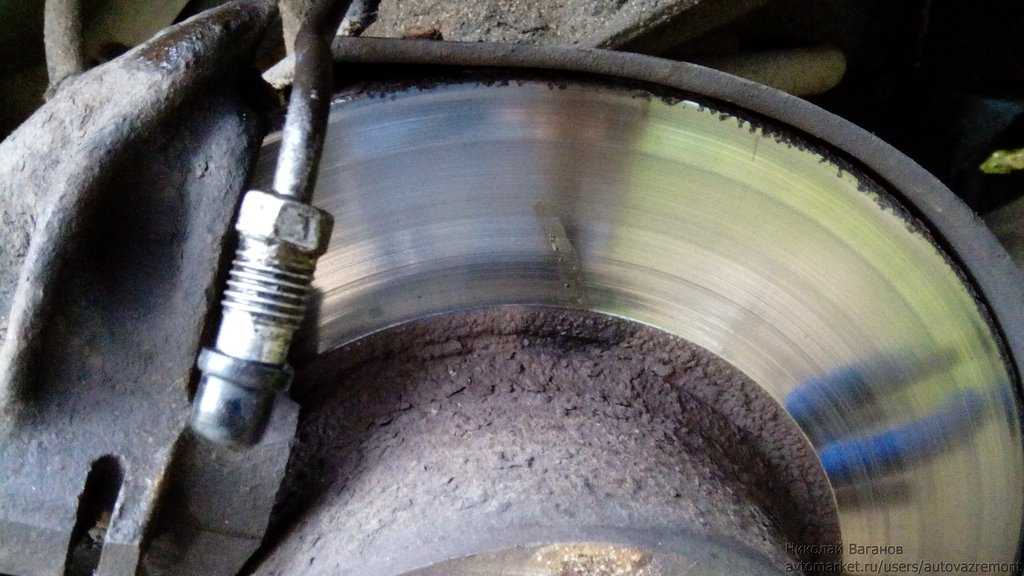

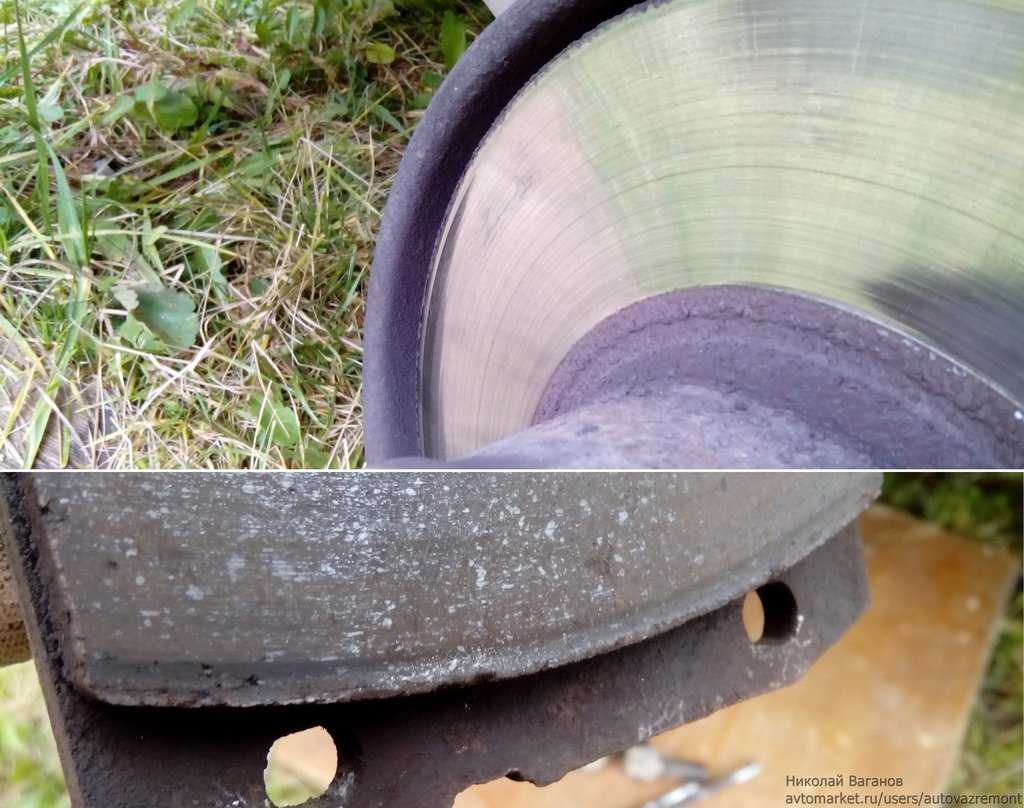

Плюс отчетливо наблюдается дугообразная неравномерная выработка. Или диск кривой, или неплотно прилегало при торможении.

Хотя, на ощупь поверхность диска, вроде, как ровная.

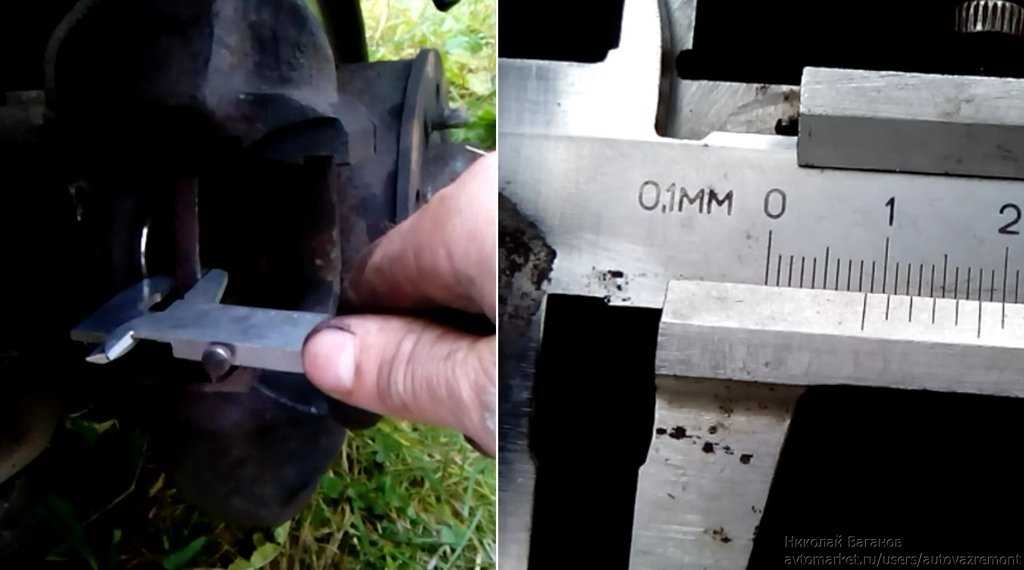

Он оказался еще тоньше, если вычесть небольшие буртики с полмиллиметра — в районе 7,5-8 мм.

Цилиндрик поменял без проблем, так как все поверхности были смазаны еще 3 года назад при его замене, тогда при покупке авто оказались закисшими также пара цилиндров

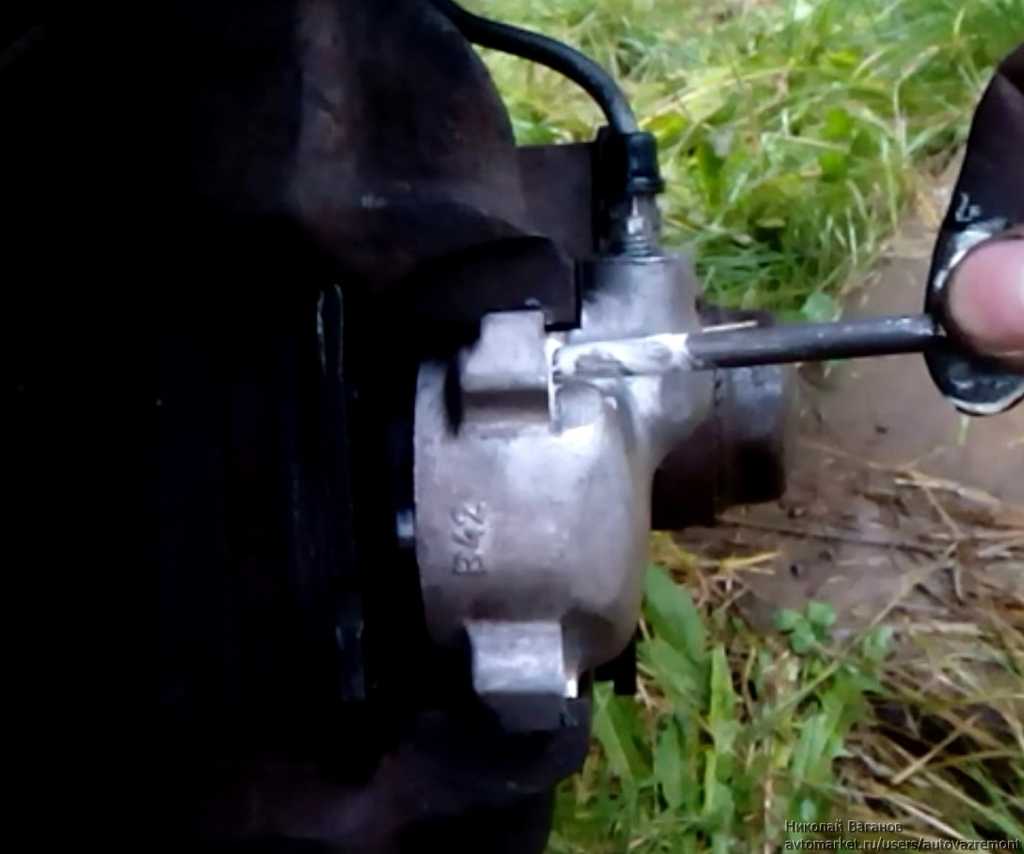

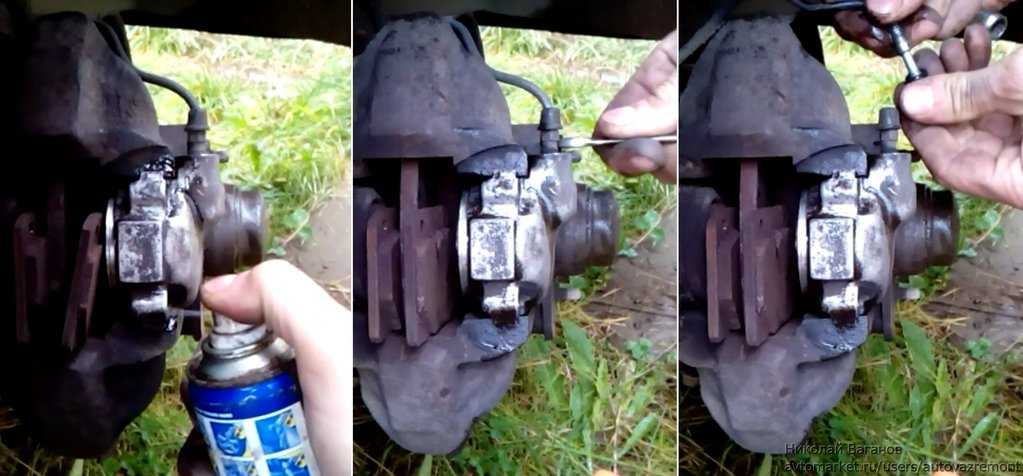

Просто открутил тормозную трубку, осторожно отодвинул и заглушил пыльником с нового цилиндра, ничего не сливая

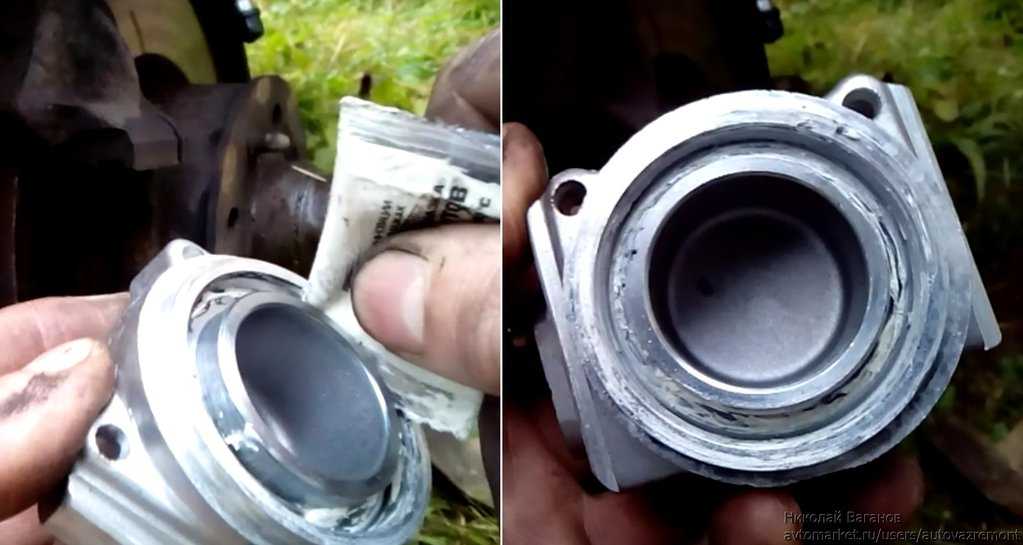

Перед установкой смазал направляющие пазы, резьбу штуцеров графитовой смазкой, а также под пыльником небольшим слоем между поршнем и цилиндром специальной смазкой МС-1600.

Также смазал немного «ушки» цилиндров и направляющие пальцы.

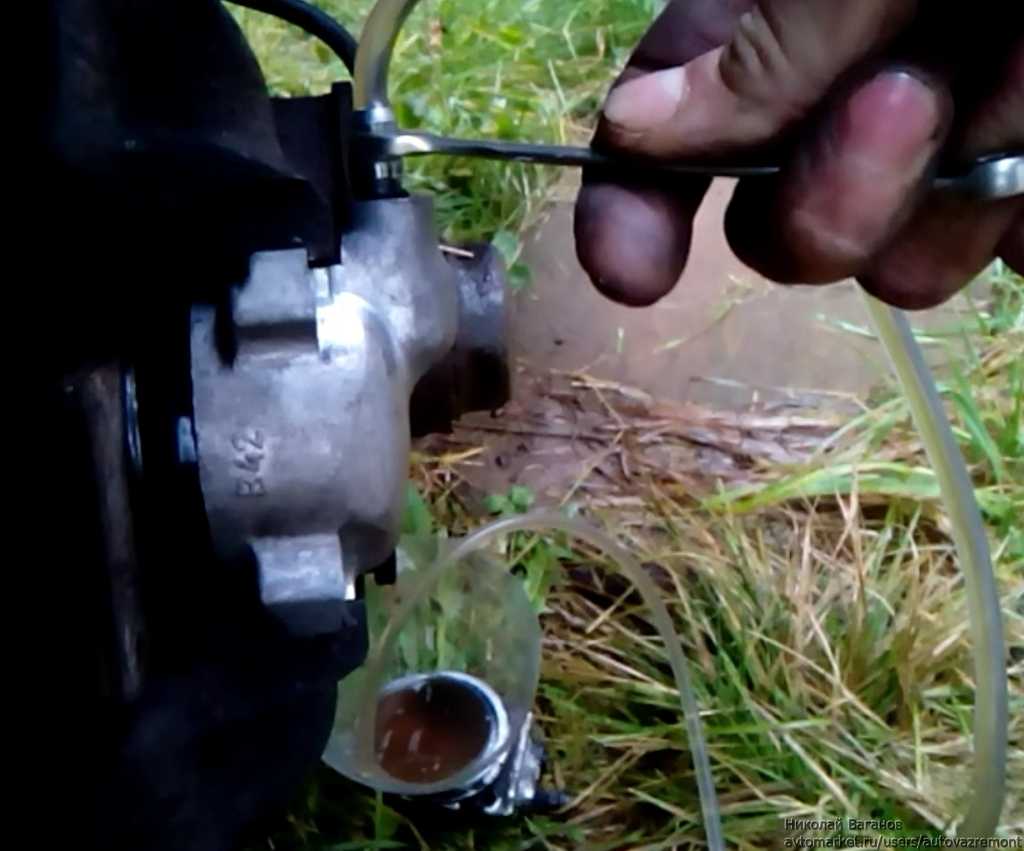

Так как тормозной жидкости вылилось всего пара капель, то прокачал лишь это одно колесо.

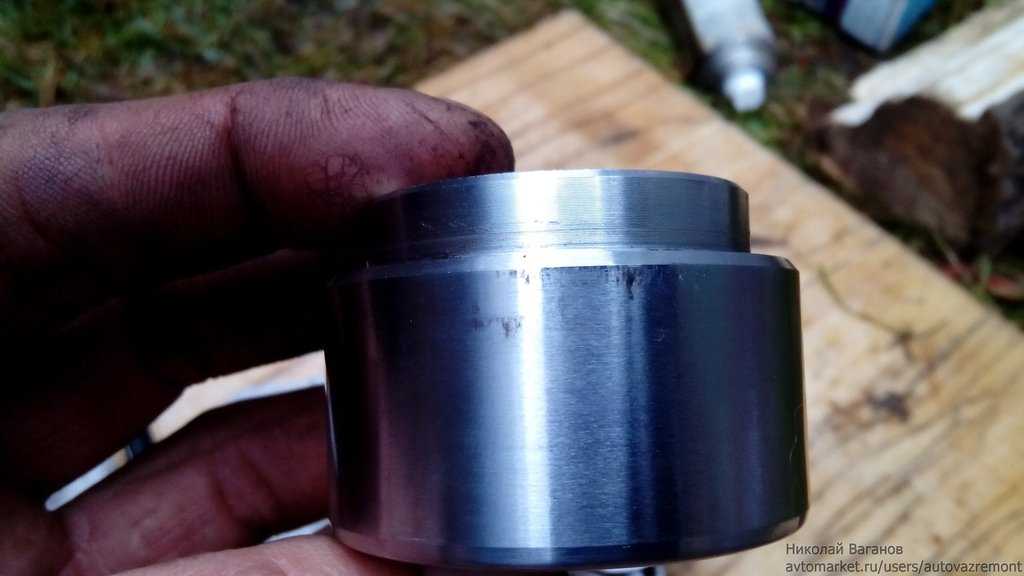

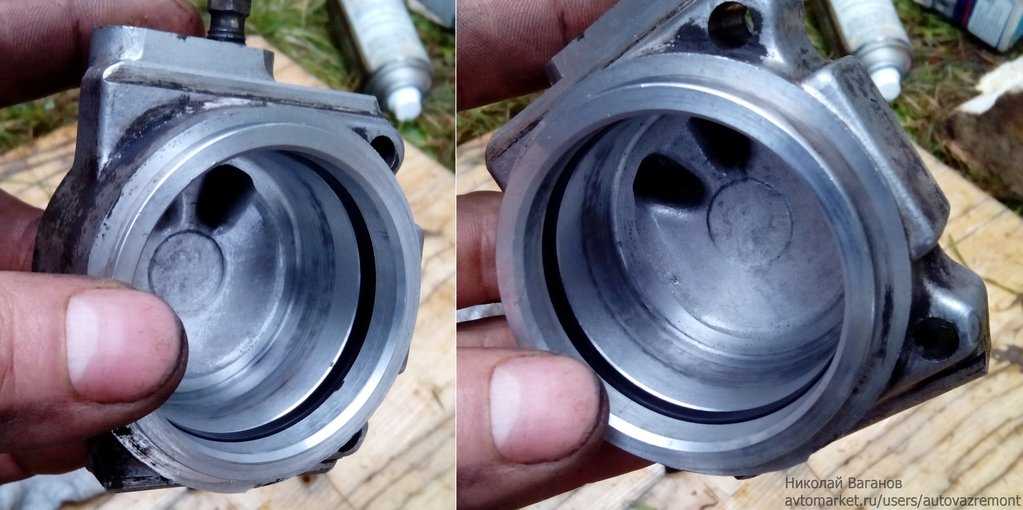

Разобрал старый цилиндр, чтобы посмотреть в чем там дело. На самом поршне на наружной кромке имелись небольшие следы коррозии, а на внутренней поверхности цилиндра небольшие потертости.

Притирались колодки около недели, педаль сначала опускалась почти до низу, но потом стала схватывать в самом верху. Торможение заметно улучшилось, биение больше не наблюдается, но все равно, думаю, что весной диски все же придется заменить.

Источник

От чего зависит срок эксплуатации

Первым делом от стиля вождения. Чем агрессивнее езда, тем больше страдают элементы подвески ходовой. На них больше ложиться нагрузки, они быстрее выходят из строя.

Работая на СТО замечал, чаще на  приезжали лихачи, которые ездят по принципу: «Чем больше скорость, тем меньше ям». Люди в возрасте и те, кто бережет машину, заезжали на ремонт реже.

Плохие дороги. Тут все ясно, попадая колесом в яму, возрастает нагрузка на шарниры. Чем выше скорость, тем больше сил действует на деталь. Эти силы хотят вырвать палец из обоймы опоры, с физикой трудно спорить.

Низкое качество запасных частей. Стремление снизить стоимость деталей приводит к экономии на материалах. Устанавливаются дешевые пыльники из низкокачественной резины. Между шаром и полиуретановым вкладышем закладывается минимум смазки, в некоторых случаях её просто там нет.

Эта тенденция наблюдается не только у дешевых производителей, дорогие детали тоже грешат этой проблемой. Здесь работает второй принцип – зачем делать долговечную запчасть, если можно сократить срок эксплуатации и покупатель в ближайшее время вновь придет за новой комплектующей.

В обзоре «» были рассмотрены производители качественных запчастей, на которые стоит обратить внимание перед покупкой нового шарнира. Рекомендуется внимательно ознакомиться с представленным списком, с достоинствами и недостатками их продукции

Использование запасных частей этих фирм даст гарантию долгой эксплуатации комплектующих.

Способ демонтажа рулевого наконечника без съемника

При езде по некачественным дорогам происходит быстрый износ ходовой части и рулевого управления автомобиля. Некоторые водители ремонтируют свои машины самостоятельно, не обращаясь за помощью к автомеханикам. Для замены рулевого наконечника используется специальный съемник для снятия его с рычага. Как без съемника снять рулевой наконечник с минимальным набором инструментов, знает не каждый владелец автомобиля.

Необходимые инструменты

Для замены наконечника рулевого управления необходимо подготовить следующие инструменты и приспособления:

• домкрат;
• балонный ключ для откручивания крепежных болтов колеса;
• молоток;
• лом или монтировку;
• щетку по металлу для очистки деталей;
• смазку WD-40;
• штангенциркуль;
• набор головок и рожковых ключей;
• графитовую смазку.

Опытные автомобилисты возят этот набор инструментов в багажнике, в дороге он может пригодиться.

Инструкция по снятию без съемника

После подготовки необходимых инструментов нужно провести такую работу:

1. Установить машину на ровной поверхности, подложить под заднее колесо башмак, чтобы она не катилась во время поднятия домкратом.
2. Ослабить болты крепления колеса, с помощью домкрата поднять переднее колесо автомобиля. Для надежности под порог положить надежную подставку и немного отпустить домкрат, чтобы порог уперся на подставку.
3. Открутить крепежные болты колеса и снять его. С помощью щетки по металлу очистить рулевой наконечник от грязи, ржавчины и пыли. Обработать резьбовые соединения жидкостью WD-40, подождать 10 минут для откисания прикипевших гаек.
4. Рожковым ключом ослабить контргайку рулевого наконечника. Вывернуть руль в противоположную сторону и с помощью гаечного ключа или головки открутить рулевой шаровый палец.
5. С помощью специального приспособления снять рулевой наконечник. При отсутствии съемника использовать лом или монтировку, вставив инструмент между тягой и стойкой. Делая упор на рычаг, резкими движениями наносить удары молотком в торец рулевого наконечника.
6. Снимая наконечник, штангенциркулем замерять расстояние от середины детали до отметки рулевой рейки, чтобы правильно установить новую деталь и сохранить развал-схождение колес. Если штангенциркуль отсутствует, можно посчитать обороты при откручивании наконечника или витки резьбы.
7. Открутить запчасть и заменить на новую.

Сборка осуществляется в обратной последовательности. При этом нужно смазывать графитной смазкой все резьбовые соединения.

Что делать при сорванной резьбе на гайке

Если на старой гайке сорвана резьба, необходимо вставить монтировку так, чтобы плотно придавить рулевую гайку к проушине, и с помощью рожкового ключа выкрутить ее. Если попытка не удалась, нужно смазать гайку жидкостью WD-40, обстучать и попробовать снова.

При слизанных гранях на гайке необходимо использовать разводной или газовый ключ.

Если все равно невозможно открутить гайку, на гранях следует сделать надрез болгаркой или ножовкой.

Действия при деформации деталей

В процессе эксплуатации детали рулевого управления быстро изнашиваются и деформируются. Для безопасности движения они подлежат только замене. Если деформированную деталь невозможно демонтировать, ее можно срезать болгаркой и заменить на новую.

Бывают случаи, когда нет доступа для срезания детали. В таком случае ее можно нагреть горелкой и легкими ударами молотка выровнять в исходное положение, после чего ее нужно снять и заменить.

Рекомендации для автовладельцев

Чтобы проверить исправность наконечника, необходимо попросить помощника прокрутить рулевое колесо в разные стороны. В это время нужно прислушаться к исходящим стукам. Можно с помощью монтировки проверить наличие люфта. Если во время проверки слышен стук и есть люфт, надо сразу принимать меры по устранению неисправности.

Опытные владельцы автомобилей, которые не один раз сталкивались с подобной ситуацией, советуют:

• хранить автомобиль в сухом помещении, т. к. при постоянной влажности детали подвергаются разрушению;
• избегать движения по бездорожью и дорогам с плохим покрытием;
• по окончании ремонта, особенно если его проводил другой человек, проверять затяжку болтов колеса и заменяемых деталей;
• покупать оригинальные и качественные запчасти у надежных поставщиков;
• после всех работ, связанных с ходовой частью автомобиля, регулировать развал-схождение колес.

Эксплуатация автомобиля при неисправности рулевого управления может быть опасна для водителя, пассажиров и других участников дорожного движения. Поэтому нужно вовремя ремонтировать транспортное средство и прислушиваться к советам опытных автомобилистов.
