Типы автомобильных ламп и их маркировка по цоколю

Светодиодные лампы

Источником света в таких лампочках является свечение светодиодов. На данный момент эти лампы являются самыми экологически чистыми. Однако не стоит спешить их приобретать на замену галогеновых ламп для головного света. Обычная стандартная фара, рассчитанная на галогеновую лампу, настроена определенным образом на формирование светового пучка. При этом учитывается положение нити накала относительно отражателя. Установка любой светодиодной лампы может привести к тому, что вы будете постоянно слепить встречных водителей, а так же тех, кто двигается впереди вас. Некоторые лампы могут в принципе не позволить настроить световой пучок. Свет от них будет распространяться во все стороны, без какой либо фокусировки.

Маркировка светодиодных ламп соответствует маркировке галогеновых ламп.

Автомобильные лампы и их маркировка

К автомобильным лампам сейчас выдвигается значительное количество требований, в частности к их эксплуатационным показателям и характеристикам. Ведь с самого начала использования на автомобилях аккумуляторов и осветительных приборов рынок начал предлагать самые разные модели ламп.

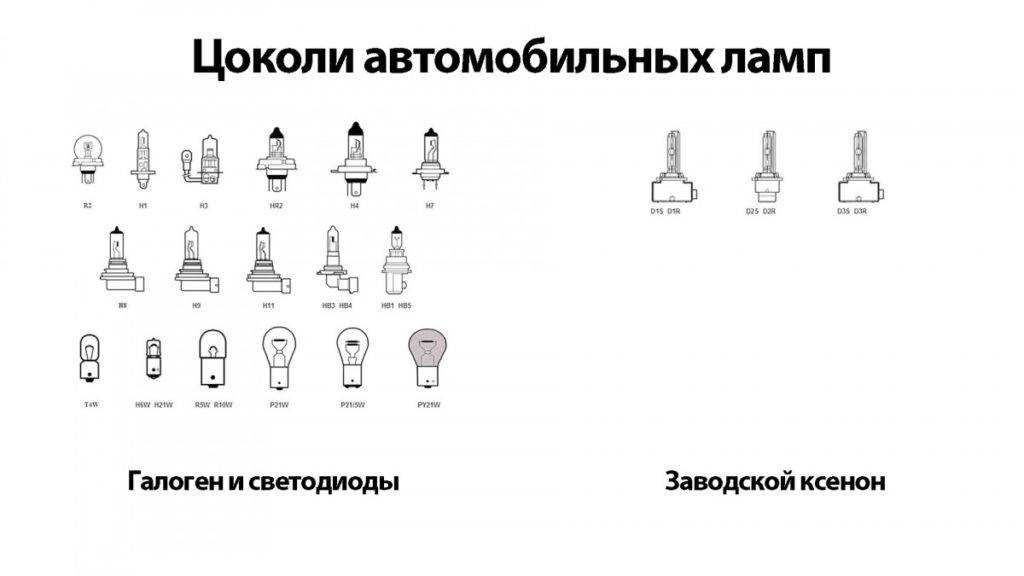

Цоколи автомобильных ламп и их маркировка

Чтобы произвести правильный подбор ламп на свою машину, в первую очередь следует учитывать характеристики самого авто – максимально допустимая мощность ламп, форму и размер цоколя по лампу. Также не стоит забывать об условиях применения осветительных приборов, поскольку это тоже влияет на обзорность в ночное время, а также цвет светового пучка.

Зачастую простота подбора оптических элементов обеспечивается базовыми данными об авто – марка, модель, дата производства, объем силовой установки. Тип и вид автомобильной лампы обычно указывается на ее колбе и цоколе, а также на упаковке. Самыми ходовыми на данный момент являются обычные лампы накаливания, а также ксеноновые, галогеновые, недавно появились также и светодиодные.

Некоторые виды ламп являются комбинированными, с использованием двух спиралей, что дает им возможность выполнять сразу пару функций, к примеру, одна лампа может работать и как габаритные огни, и как стоп-сигнал. Изготовители ламп обычно указывают основные характеристики своей продукции, причем вместе с пояснениями, что обеспечивает легкость подбора оптических элементов для автомобиля по его данным.

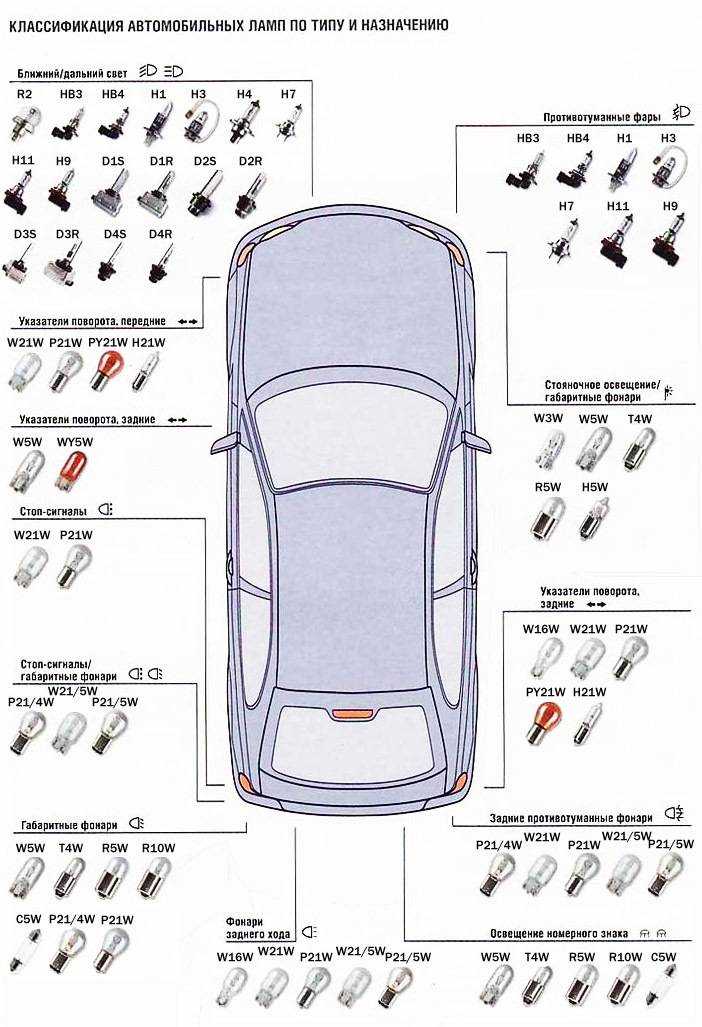

Классификация, типы и обозначение

Какие бывают типы цоколей автомобильных ламп и чем они отличаются между собой? Ответы на эти вопросы вы найдете ниже.

Разновидности европейских и отечественных ламп

На территории России до сих пор выпускаются лампочки с цоколями, которым был присвоен ГОСТ еще во времена СССР:

• А — стандартная автолампа;
• АМН — дословная расшифровка — автомобильная миниатюрная лампочка;
• АС — софитный тип устройств;
• АКГ — кварцевая галогенная лампочка.

Обычно после этих аббревиатур на цоколевке отмечаются цифры, свидетельствующие о мощности устройства, а также номер разработки. Следует отметить, что такую маркировку вы сможете увидеть только на отечественной продукции. Основной минус таких продуктов — это отсутствие в шифре определенного типа устройства.

Что касается европейских товаров, в данном случае маркировка лампочек осуществляется по стандарту ЕСЕ:

• Т — миниатюрная лампа;
• R — устройство, диаметр цоколевки которого составляет 1.5 см, а размер колбы в данном случае равен 1.9 см;
• Р — деталь, в которой диаметр цоколя равен 1.5 см, а колбы — 2, 65 см;
• W — в данном случае цоколь элемента будет стеклянным;
• Н — галогенка;
• У — если эта буква имеется в маркировке, то это свидетельствует о том, что цвет колбы оранжевый.

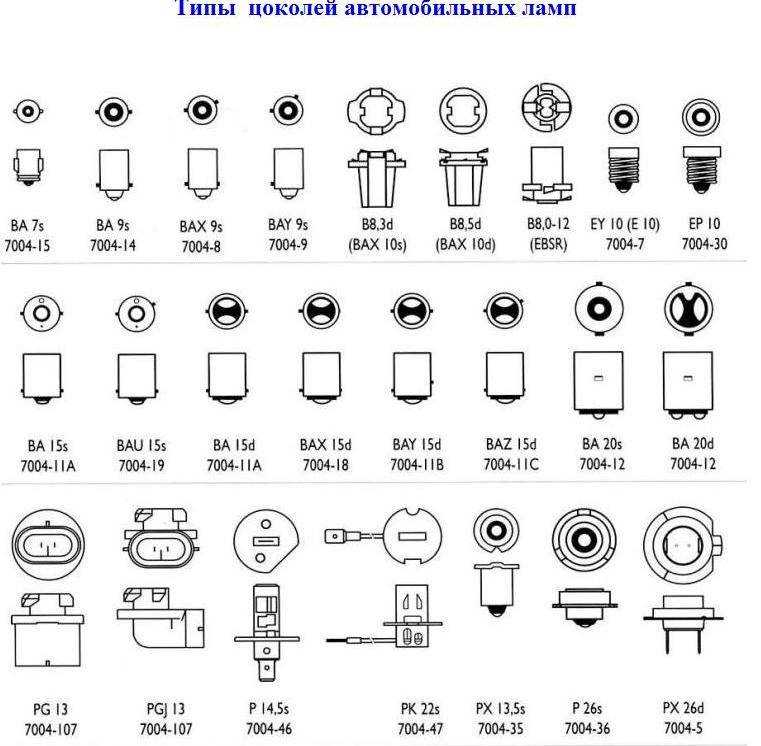

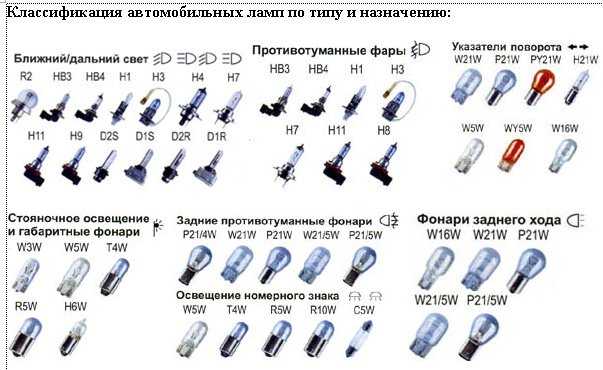

Виды лампочек в зависимости от типа цоколя

Необходимо отметить, что виды цоколей могут различаться между собой по маркировке присоединительного компонента. Разновидности соединителей в зависимости от типа позволяют избежать возможного монтажа элемента в другие патроны.

Основные разновидности устройств такие:

• ВА — деталь, оборудованная цоколевкой штифтового типа;
• W — стеклянный компонент, в данном случае проволочные контакты выводятся наружу, этот тип обычно применяется для установки в поворотные огни;
• Р — такая маркировка свидетельствует о наличии фланцевой цоколевки — внутри конструкции расположена линза, предназначенная для направления света в определенную область;
• Е — данный символ предупреждает о том, что устройство имеет резьбовую поверхность, которая сначала использовалась в лампочках накаливания, на данный момент этот тип наиболее популярен среди автомобилистов;
• ВАY — эта комбинация также говорит о цоколевке штифтового типа;
• BAZ — устройство относится к подвиду штифтовых элементов, однако в конструкции должно быть незначительно смещение штифтов;
• G — компонент со штыковой цоколевкой.

Это были рассмотрены наиболее популярные виды, теперь вкратце расскажем о других разновидностях:

1. F — конструкция устройства предусматривает наличие одного штыря.
2. R — в данном случае контакт утоплен. Такой подвид рассчитан на более повышенную мощность, а также он может использоваться в среде с более высокой температурой. Как правило, это обозначение кварцевых и галогенных устройств, поскольку сами по себе они характеризуются небольшой массой и размерами.
3. Т — телефонный тип, однако применяется он для обеспечения освещения в контрольном щитке транспортного средства.
4. b — элемент оборудован рифленый штырем.
5. с — в данном случае штырь будет иметь особую форму.
6. а — цилиндрический тип штыря;
7. S — софитное устройство, в котором цоколевка расположена на одной из сторон трубчатой лампочки. В быту такие детали используются в подсветках, светильниках, но и в автомобильных приборах софитные лампочки — не редкость.
8. К — конструкция устройства подразумевает наличие кабельных соединений (автор видео — канал ПРОСТЫЕ ШТУКИ).

Также следует отметить, что между собой цоколевки могут отличаться не только по виду, но и по различному количеству контактов.

В данном случае маркировка будет следующей:

• s — это значит, что в конструкции используется один контакт;
• d — два контакта;
• t — устройство с тремя контактами;
• q — четыре;
• р — лампочка, в конструкции которой предусмотрено пять контактов.

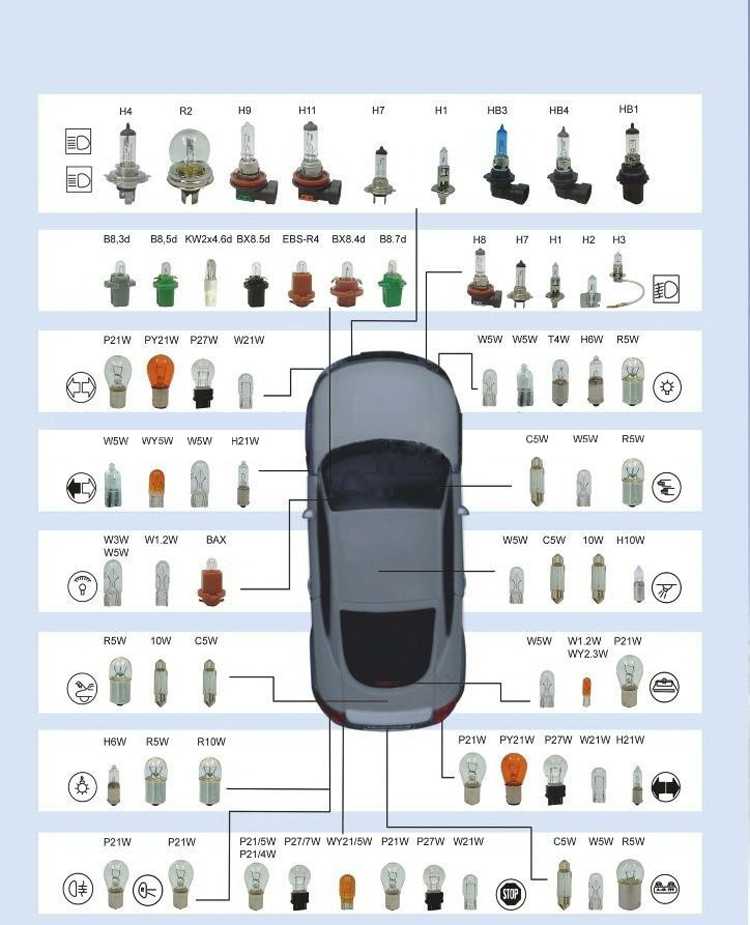

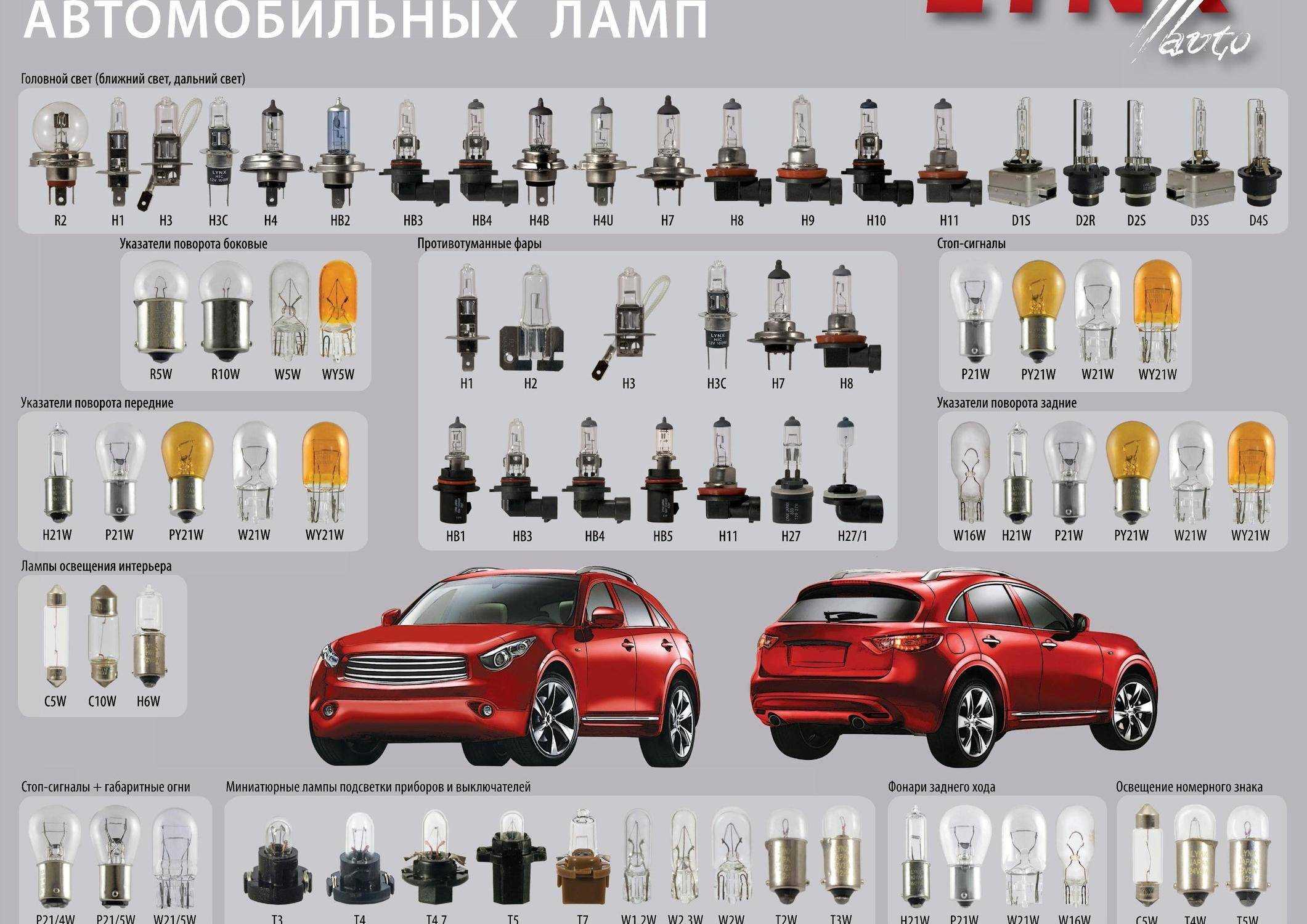

Чтобы лучше разбираться в обозначении световых компонентов, предлагаем вам также ознакомиться с фотографиями устройств. Не каждый автолюбитель должен знать обо всех видах, тем более, что как видно в статье, разновидностей осветительных устройств достаточно много.

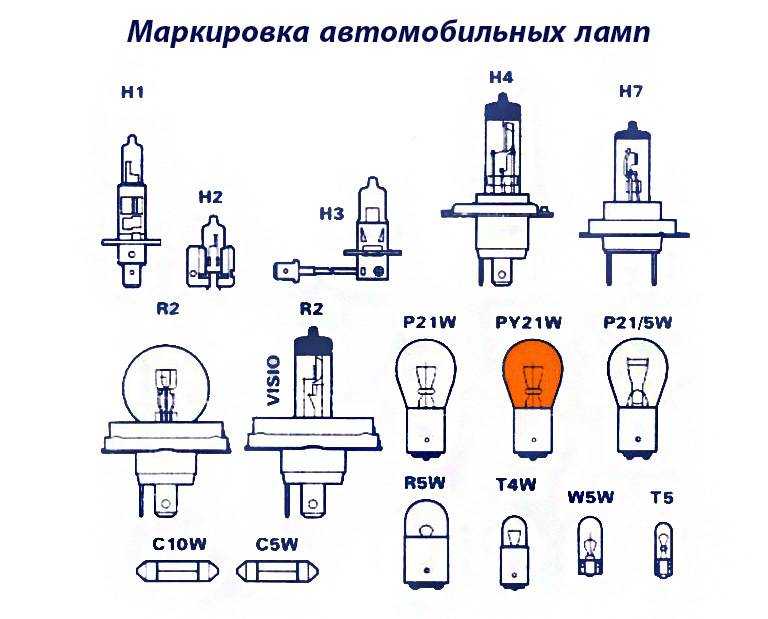

Маркировка ламп

Маркировка ламп дает автовладельцу информацию о типе ее цоколя, соответствие действующим стандартам, тип штекерного соединителя, номинальную мощность, напряжение и рабочий ток, также некоторую другую. В большинстве случаев соответствующая информация наносится на их цоколь. Воспользовавшись приведенной информацией, автовладелец может без проблем выбрать лучшие лампы для своей машины. Однако многих водителей вводят в ступор многочисленные непонятные на первый взгляд значки, имеющиеся на лампе и ее упаковке. Поэтому поможем максимально подробно с ней разобраться и узнать какая расшифровка маркировки и имеющихся обозначений на авто лампах.

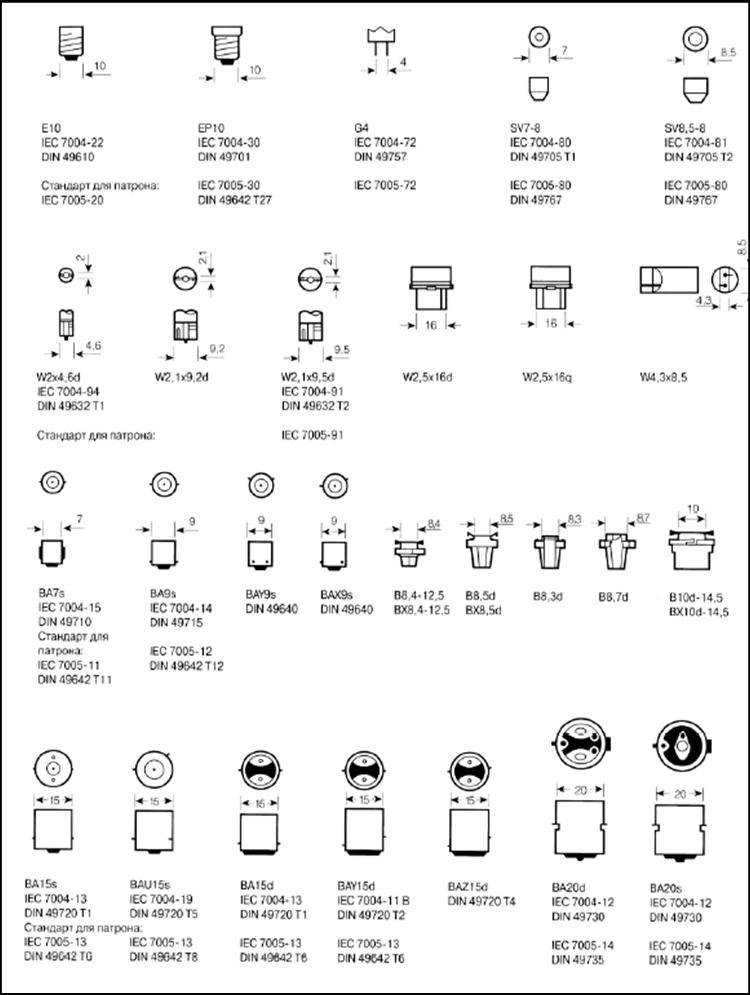

Маркировка цоколя

Цоколь — это элемент крепления лампы в патроне, который передаёт напряжение от проводки к механизму освещения и поддерживает герметичность колбы лампы. Многие модели являются газонаполненными, поэтому цоколь должен справляться с защитой весь срок службы, чтобы не допустить его выхода. В светодиодных осветителях цоколь служит исключительно для установки прибора в классическое гнездо, так как LED-технология не нуждается в герметичности.

Введение ГОСТ 2023-88 позволило отсеять огромное количество видов цоколей , оставив несколько основных категорий.

Цоколи ламп:

А — Автомобильная лампа обыкновенная.

АМН — миниатюрная автомобильная лампа.

АС — софитная.

АКГ — кварцевая галогенная лампа.

Т — цокольная миниатюрная.

R — оптика цоколем из металла.

R2 — колба имеет диаметр более 40 мм.

P — 15 мм цоколь и колба до 26,5 мм.

SV(C) — софитная автолампа с цоколями с обоих концов. Чаще всего они используются для освещения номеров.

BA — штифтовой тип конструкции, где каждый штифты имеют симметрию.

BAY — аналогичная предыдущей, но один штифт смещён по высоте.

BAZ — один из штифтов смещён по высоте и радиусу.

W — цоколь сделан из стекла.

Категоризация не по цоколю

Литера «H» говорит о галогенной наполненности лампы.

Y — Если буква указана в начале, то автолампа имеет оранжевый цвет колбы.

Маркировка автомобильных ламп по цоколю

Цоколь в лампе нужен не только для закрепления лампы в гнезде и обеспечения герметичности колбы, он еще и обеспечивает передачу электрической энергии к механизму освещения. Что касается светодиодных ламп, то цоколь им нужен только для закрепления и передачи электроэнергии, в герметичности они не нуждаются.

К автомобильным лампам тоже применяются ГОСТы, в частности 2023-88, благодаря которому можно распределить все виды ламп на несколько категорий.

Что касается разделения по цоколю, то встречаются лампы:

В галогеновых лампах в маркировке используется дополнительная буква «Н». Также если в ее маркировке вначале присутствует буква «Y» — это означается что колба у нее имеет оранжевый цвет.

Разделяются лампы также и по количеству подключающихся контактов, причем данная классификация – тоже буквенная:

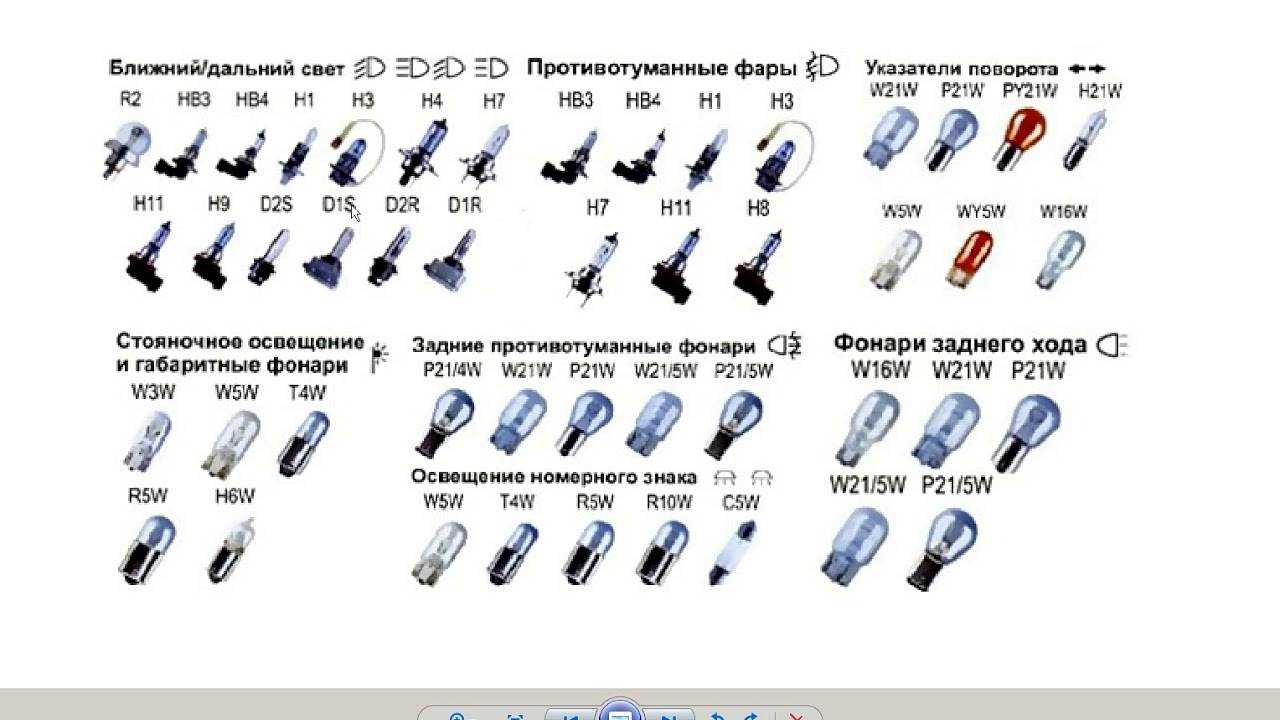

Видео: Какие лампы ставить в фары?

Выбор осветительных элементов во многом зависит от потребностей автовладельца, а также от выделенных на приобретение финансов

В процессе приобретения важно сравнить цоколи старой, снятой с авто лампы с покупаемой. Также совместимость можно узнать из таблицы

Перед установкой ламп важно ознакомиться с инструкцией и при монтаже руководствоваться ею.

Виды автомобильных ламп

Обычные лампы накаливания

Первыми на авто устанавливались лампы накаливания, которые сейчас уже называют классическими. Изобретение Эдисона, которым данная лампа и является, представляет собой прозрачную сферическую колбу, с помещенной внутрь спиралью из вольфрамовой проволоки, причем из колбы выкачан весь воздух. При подаче электроэнергии на спираль, она способствует разогреву проволоки, сопровождающегося световым излучением. Однако у таких ламп КПД очень низкое – всего 6-8%. Температура нити в 2000 градусов по шкале Кельвина, с ее желтым оттенком тоже сейчас уже считается слабой. Данная характеристика значительно не «дотягивает» до естественного солнечного света, поэтому для восприятия человеческому глазу такая лампа накаливания не очень подходит.

При этом данная лампа восприимчива к высоким температурам, а сам вольфрам может оседать в виде мелких частиц на внутренней поверхности прозрачной колбы, которой вызывает затуманиванием. Из-за конструктивных особенностей лампы накаливания не способны произвести фокусировку светового пучка отражателями.

Галогеновые лампы

Появление на рынке галогеновых ламп позволило решить много неудобств, которые были при эксплуатации обычных автомобильных ламп накаливания. У этих элементов изменилась форма колбы, она приняла цилиндрическую форму, что сказалось также и на размере вольфрамовой спирали. Внутри колбы находится уже не вакуум, а инертный газ, включающий и пары галогена. Данная особенность конструкции галогеновых ламп привела к появлению процесса самоочищения, поскольку частицы вольфрама не оседают на колбе, в процессе эксплуатации снова оседают на спирали. Поскольку затуманивания стекла не происходит, то пропускная способность светового пучка у этих ламп выше. К тому же цветовая температура у галогеновых ламп выше – 2700-3000 Кельвина, что обеспечивает лучшее восприятие света глазом.

Видео: Тест ламп H4

Но в такой конструкции есть и недостаток – любое прикосновение к колбе рукой может привести к нарушению распределения энергии внутри колбы, что в свою очередь – к появлению трещин в колбе и поломке лампы.

Ксеноновые лампы

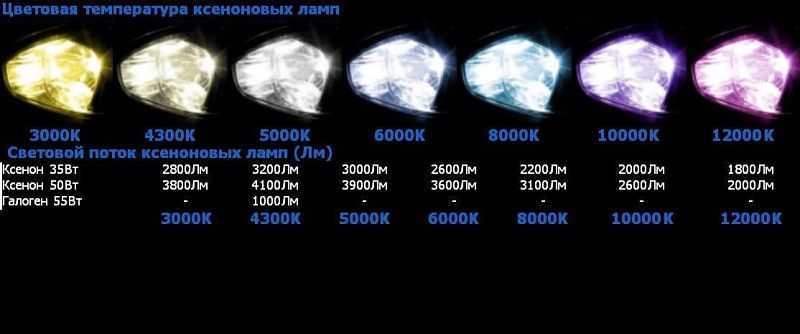

Ксеноновые лампы, они же газоразрядные, считаются одной из самых последних разработок в сфере автомобильных осветительных приборов. Внешне такие ламп очень сходны с галогеновыми, но принцип их работы и конструкция – отличаются. Колба такой лампы заправлена ксеноном, и при подаче электроэнергии, внутри ее провоцируется появление дуги между электродами, создающей световой пучок. У таких ламп цветовая температура очень большая. Причем выпускаются разные модели, дающие свой оттенок света. Так, лампа на 8000 К обеспечивает световой пучок с синим оттенком, а у ламп на 5000-7000 К этот пучок по оттенку приближается к солнечному. Эффективность освещения ксеноновых ламп значительно превышает описанных выше, при этом они достаточно надежны, поскольку ее конструкция наличие вольфрамовой спирали не предусматривает.

Но имеются у этих ламп и недостатки и первый из них – потребность в использовании дополнительного оборудования (блок розжига), обеспечивающего подачу напряжения в 20 тыс. вольт на лампу, необходимого для появления дуги. Вторым недостатком является все тот же мощный пучок света – для водителя такая лампа светить будет хорошо, а вот для едущих ему на встречу такой свет может сильно мешать и ослеплять.

Данный тип ламп имеется достаточно сложную конструкцию, поэтому в кустарных условиях ее не изготовить, что исключает возможность приобретения на рынке поддельных осветительных элементов.

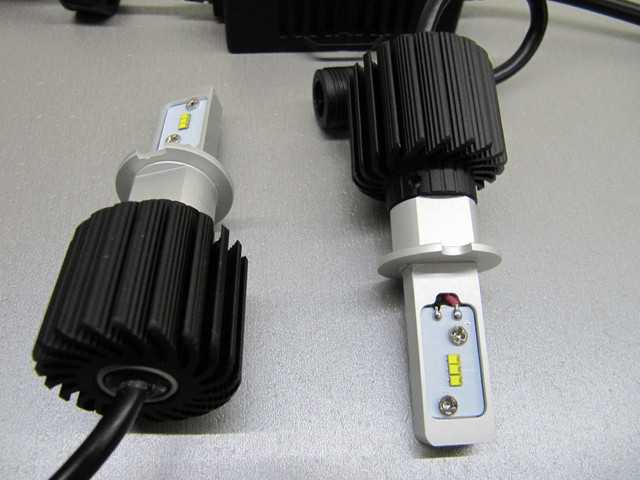

Светодиодные осветительные элементы

На первых порах данные лампы устанавливались только в задних осветительных приборах – стоп-сигналах, задних габаритных огнях и т. д. Первые светодиодные лампы белого цвета стали устанавливать в 2004 на модель А8 W12 компании Audi. По пришествию очень короткого срока технология LED, которой и являются светодиодные лампы, стала очень популярной и уже вполне возможен полный переход на них при выпуске автомобилей.

К достоинствам светодиодных ламп относится:

При этом смена любой другой лампы на светодиодную не сопровождается какими-либо переработками авто, вполне достаточно выяснить, какой тип гнезда используется на авто, и подобрать лампу согласно таблице сходности осветительных элементов.

Принцип выбора

Чтобы правильно подобрать оптику для своего автомобиля, нужно отталкиваться от заводских характеристик самой машины — маркировку цоколей, размер гнёзд и допустимую мощность

Внимание стоит обратить и на условия, в которых будет использоваться освещение: от этого зависит оттенок света и расстояние обзора

Для грамотного подбора осветительных приборов достаточно знать марку и модель автомобиля, год её выпуска и объём двигателя. Тип автоламп указан на колбе, цоколе и упаковке. Сейчас наиболее распространены виды — галогеновые, накаливания, ксеноновые и светодиодные. Последние известны как наиболее современные, долговечные и мощные, но в то же время экономные в плане потребления энергии. Некоторые приборы комплектуются двумя спиралями одновременно, что позволяет им брать на себя несколько функций: габаритные огни, стоп-сигнал и прочее. Производители указывают множество характеристик с пояснениями, поэтому выбрать комплект освещения для своей машины можно по номеру или параметрам машины.

Описание маркировки ксеноновых ламп

1 — Название производителя или торговой марки. 2 — Название страны-производителя. 3 — D2R — Тип цоколя ксеноновой лампы. 4 — Значение номинальной мощности ксеноновой лампы. 5 — 85126 — служебная информация по технической документации производителя. 6 — Е1 — код страны, где принят стандарт, по которому изготовлена лампа, в данном случае Германия. 7 — Техническая информация по документации производителя.

Ксеноновые лампы (аналогично галогенным) имеют особое обозначение — букву D

Обратите внимание, что такие ксеноновые лампы необходимо устанавливать лишь в специально предназначенные для них фары. Это связано с особенностями конструкции последних

В противном случае они не будут обеспечивать должного светового потока, а это можно по ошибке принять за их низкое качество. Однако существуют и такие «ксенонки», которые можно устанавливать вместо «галогенок».

Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:

Лампы типа D2S D2R PHILIPS являются самыми первыми вариантами штатных ксеноновых ламп. Они были изобретены в конце 1990-х и устанавливались на некоторые европейские автомобили. Запомните, что ксеноновые лампы D2S предназначены для установки в линзованные фары (там, где установлена линза), а D2R — для установки в рефлекторные фары, то есть, в такие, где линзы нет, а лишь имеется отражатель. Их ни в коем случае нельзя путать, поскольку если вместо D2S поставить D2R, то значительно уменьшится яркость, а вот если вместо D2R поставить D2S то светотеневая граница будет более размытой, и фара будет значительно слепить встречных водителей, что небезопасно в дороге.

Более совершенными, пришедшими на смену описанным выше лампам, стали D4S и D4R. Их стали устанавливать на японские машины Toyota и Lexus. Они отличались тем, что в их составе не было ртути, то есть, они были более экологически безопасными, из-за чего они приобрели название — D4S XenEco. Яркость этих ламп немного меньше чем у D2S. В частности, она составляет около 3050 Лм, в то время как у D2S это значение соответствует 3200 Лм. Однако эти лампы после их выхода из строя нужно обязательно утилизировать в соответствующих пунктах.

Описание маркировки галогеновых ламп

1 — Название производителя или торговой марки. 2 — Тип цоколя лампы. 3 — Номинальное напряжение, на которое рассчитана лампа. 4 — Номинальная мощность лампы для дальнего и ближнего света. 5 — Условное обозначение страны, где принят стандарт по изготовлению лампы (список стран по номерам приведен ниже в тексте материала). 6 — Обозначение модели лампы по документации производителя. 7 — Буква U в данном случае означает, что лампа — галогенная.

Галогенные автомобильные лампы являются, пожалуй, одними из наиболее распространенных типов. Их легко можно узнать по форме, однако на их цоколе и колбе нередко можно встретить обозначения, малопонятные некомпетентному в данном вопросе автовладельцу. Первое, о чем стоит сказать — галогенные лампы на цоколе обозначаются английской буквой H (обычно она идет в самом конце ряда с зашифрованными данными, начинающими информацией о производителе). На изделиях некоторых известных производителей, например Philips, иногда галогенные лампы в конце шифра идентифицируют буквой U. В настоящее время их существует несколько видов — H1, H2, H3, H4, H7, H11, H27, HB3, HB4 и прочие. Они не являются взаимозаменяемыми и в конкретную фару можно устанавливать лишь предписанную для нее лампу. Это связано с ее геометрическими формой и размером.

В настоящее время многие производители ламп выпускают так называемые «голубые» лампы или «невидимки». В первом случае они обозначаются как Blue (в переводе с английского языка — голубой, синий). Как понятно из названия, их свет имеет голубоватый оттенок. Обычно кроме непосредственно надписи на колбе и на упаковке само стекло такой лампы также имеет голубоватый оттенок. Аналогично «невидимки» маркируются английским словом Silver (серебро). Они имеют белый оттенок. Такое обозначение наносят как на лампу, так и на ее упаковку.

Нередко в описании той или иной лампы можно встретить надпись +30%, +50% и так далее (зачастую на их упаковках присутствует надпись up to +…% more light или подобные). Это означает, что по заверениям производителей данная лампочка при потреблении того же количества энергии выдает световой поток на указанное количество процентов больше, чем аналогичная стоковая. На самом деле это не всегда так, и зависит как от производителя, так и от конкретной модели лампы. Эту информацию нужно уточнять дополнительно в интернете или в литературе. Будьте осторожны, нередко такая надпись является лишь маркетинговым ходом, цель которого — ввести покупателя в заблуждение.

Лампы, имеющие увеличенный ресурс, обозначаются английским словом LongLife (дословно — долгая жизнь). Эти изделия действительно служат дольше, однако их точные характеристики необходимо уточнять на упаковке, поскольку они могут значительно отличаться. Другое обозначение аналогичных ламп с большим ресурсом — HD LL. В частности, таким образом подобные лампы маркируют известные производители Philips и Narva. А вот производитель Osram свои аналогичные изделия маркирует простой буквой L (Long).

Лампы накаливания

Обычная лампа

Данные лампы состоят из колбы, нити накаливания и цоколя. Эти лампы могут использоваться в качестве источника света для дневных ходовых огней. В качестве источника ближнего или дальнего света данные лампы не используются. Зато применяются для подсветки салона, панели приборов, используются в фонарях и указателях поворота.

Источником ближнего или дальнего света является галогеновая лампа. Данный тип тоже относится к лампам накаливания, но ее осветительные характеристики значительно сильнее.

Галогенная лампа

Галогеновая лампа имеет конструкцию обычной лампы. Но внутри нее находится специальный газ, который содержит пары брома и йода (эти пары называют галогенами). Галогены позволяют значительно увеличить температуру вольфрамовой спирали, по которой течет ток. Она разогревается до 3000 К. Такие лампы значительно ярче обычных ламп накаливания. Они имеют букву «Н» в маркировке, например Н1, НВ4.

Понятие и функция цоколя

Цоколь является неотъемлемым элементом любой автолампы, предназначенный для надежной фиксации устройства в патроне. Этот компонент позволяет обеспечить передачу напряжения для осуществления питания устройства по контактам. В зависимости от вида, цоколи автомобильных ламп могут иметь газ, который позволяет предотвратить возможную утечку напряжения. Что касается основных контактов, то это так называемые лепестки, площадки, а также специальные проволочные штыри. Кроме того, данный компонент позволяет обеспечить более надежную герметизацию колбы от контакта с различными внешними раздражителями.

Отдельно нужно сказать о светодиодах. В случае со светодиодами ситуация немного другая — герметичность конструкции не требуется. Так что в светодиодах цоколевка не выполняет эту роль. На сегодняшний день светодиоды являются одним из наиболее популярных вариантов источников освещения.
