Что такое биксенон в автомобиле и как его подключить

Главные аспекты

Перед тем, как начинать тюнинг автомобиля, рекомендуется посоветоваться с мастером автосервиса, который расскажет, какой тип ламп лучше подойдет для машины конкретной модели.

Несмотря на все плюсы, ксенон и биксенон имеют множество минусов, которые обязательно следует учесть.

Общие понятия

Существует несколько понятий, с которыми может столкнуться водитель, выбирая тип ламп для своего транспортного средства:

Ксеноновая лампа	Стеклянная колба, наполненная под большим давлением инертным газом. В колбе закрепляются два электрода, через которые подается ток. Под высоким напряжением инертный газ начинает светиться, в результате чего свечение оказывается сильным и стабильным. Направление пучка света не меняется. За счет отсутствия в конструкции нити накаливания, лампы практически не нагреваются в период использования
Биксенон	Ксеноновая лампа, имеющая два рабочих режима. Водитель может использовать ближний и дальний свет. Биксенон был изобретен гораздо позже ксенона и представляет собой несколько видоизмененную конструкцию в виде металлической шторки
Линзы для фар	Это устройство, используемое для того, чтобы улучшить работу ксеноновых ламп и придать световому пучку определенную направленность

При использовании обычной – штатной бортовой системы машины не создаются специальные условия для горения дуги. Так, к любой ксеноновой лампе в комплекте прилагается блок розжига.

За счет такого преобразования гарантируется возникновение дуги в колбе, наполненной газом, и лампы начинают ярко светить.

В чем разница освещении

Используя ксеноновые лампы, можно получить качественный ближний свет. За счет работы биксеноновых ламп обеспечивается качественное ближнее и дальнее освещение.

Роль такого механизма играет металлический экран, который также называют рефлекторной шторкой. Перемещение механизмов осуществляется с помощью магнита.

При этом открываются разные зоны фар, в зависимости от того, какой участок дороги необходимо осветить.

Так, отличие биксенона заключается в том, что при его использовании водитель может менять фокус и добиваться освещения на разные расстояния.

За счет того, что биксеноновые фары имеют более сложную и совершенную конструкцию, они стоят дороже ксеноновых. При этом принцип их работы идентичен. Разница заключается в качестве работы оборудования.

Достоинства ксенона и биксенона:

Энергопотребление низкое	Однако освещение дороги происходит на высшем уровне
Если приобрести качественные лампы и блоки розжига от известных брендов	Можно увеличить срок эксплуатации ламп. В среднем, срок службы составляет 2000 часов. За счет этого существенно снижаются эксплуатационные расходы на системы освещения
Стандартная лампа из галогена мощностью 55 ватт	Отдает около сорока процентов мощности в тепло. Биксеноновые и ксеноновые лампы отдают лишь 6%. За счет этого увеличивается срок службы
В темное время суток	Водителю легче управлять транспортным средством, поскольку дорога хорошо освещается насыщенным белым цветом

Кроме плюсов у ламп их ксенона и биксенона имеются и минусы:

По сравнению с обычными лампами для фар	Стоимость достаточно сильно завышена
После того, как лампы будут установлены, их нужно настроить	Сделать это можно только на пункте СТО, поскольку требуется специальное оборудование – автокорректор фар
В случае сгорания одной лампы	Требуется замена сразу двух

Сильнее всего разница между ксеноновыми, биксеноновыми лампами и штатной оптикой выражается в яркости и направленности света.

При использовании биксеноновых линз водитель получает одинаково качественное освещение при использовании как ближнего, так и дальнего цвета.

Фото: разница между ксеноновыми, биксеноновыми лампами и штатной оптикой

Какими нормативными актами регулируется

Нормативные акты, которые должны быть приняты во внимание водителями, желающими установить на своем автомобиле ксеноновые или биксеноновые лампы:

Постановление Правительства РФ № 1090 «О Правилах Дорожного Движения». Указываются правила использования водителями фар, и особенности получения разрешения на тюнинг авто, а также, правила управления автомобилем и применение ближнего/дальнего цвета.
Разъяснения Департамента обеспечения безопасности дорожного движения МВД РФ «Об использовании ксеноновых фар». Документ был принят от 20 февраля 2010 года и действует до сих пор.
Кодекс об Административных Правонарушениях – ФЗ № 195.

Если конструкция машины не подразумевает использование нештатного ксенона, то есть, линзы и лампы не были установлены в условиях производства, рекомендуется получить разрешение перед самостоятельной установкой ксенона или биксенона.

Описание рабочего процесса

Если у вас все нормально и присутствуют все необходимые элементы, то можете ознакомиться с тем, как следует организовать рабочий процесс по установке новых элементов освещения, тут нет ничего сложного, но потребуется аккуратность и тщательное выполнение всех рекомендаций.

Подготовительный этап

Сразу оговоримся, что ксеноновая лампа ближнего света используется только в фарах с раздельным светом, если у вас он совмещен, то потребуется биксенон.

Ксеноновые лампы ближнего света и дальнего называются биксенон

Если же у вас раздельный вариант, то для работы потребуются следующие части:

Две лампы Н7 ближнего света под ксенон, нужно приобретать качественные варианты, чтобы не возникало проблем в дальнейшем. Изделия отличаются по яркости, которая измеряется в градусах Кельвина и подсказывает характер свечения того или иного изделия, так ксенон в ближний свет 3000к будет иметь желтый оттенок, а вариант 4300к гораздо светлее, при маркировке 5000к свет будет напоминать дневной и так далее;
С каждой лампой в комплекте должен поставляться блок розжига, так как для того, чтобы ксенон светился, необходимо напряжение в 25 000 вольт;
Естественно, для соединения всех компонентов понадобятся провода, они также идут в наборе, поэтому искать дополнительно их не придется;
На каждый элемент ставится отдельный предохранитель;
Также должны присутствовать крепежные элементы, с помощью которых будет производиться монтаж и руководство по установке конструкции.

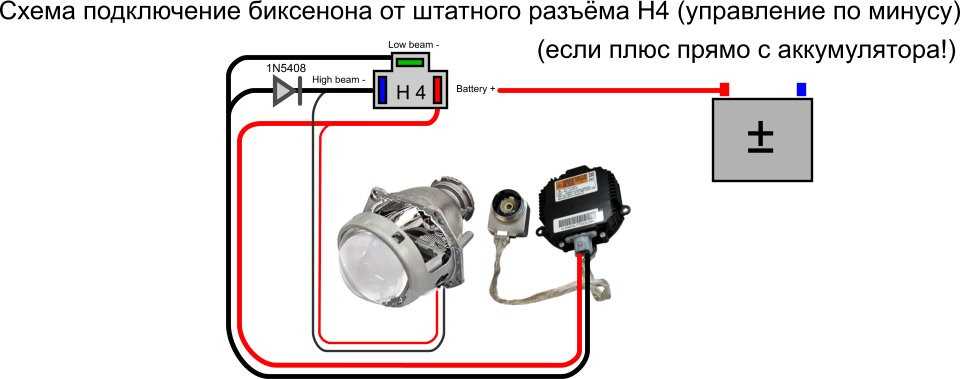

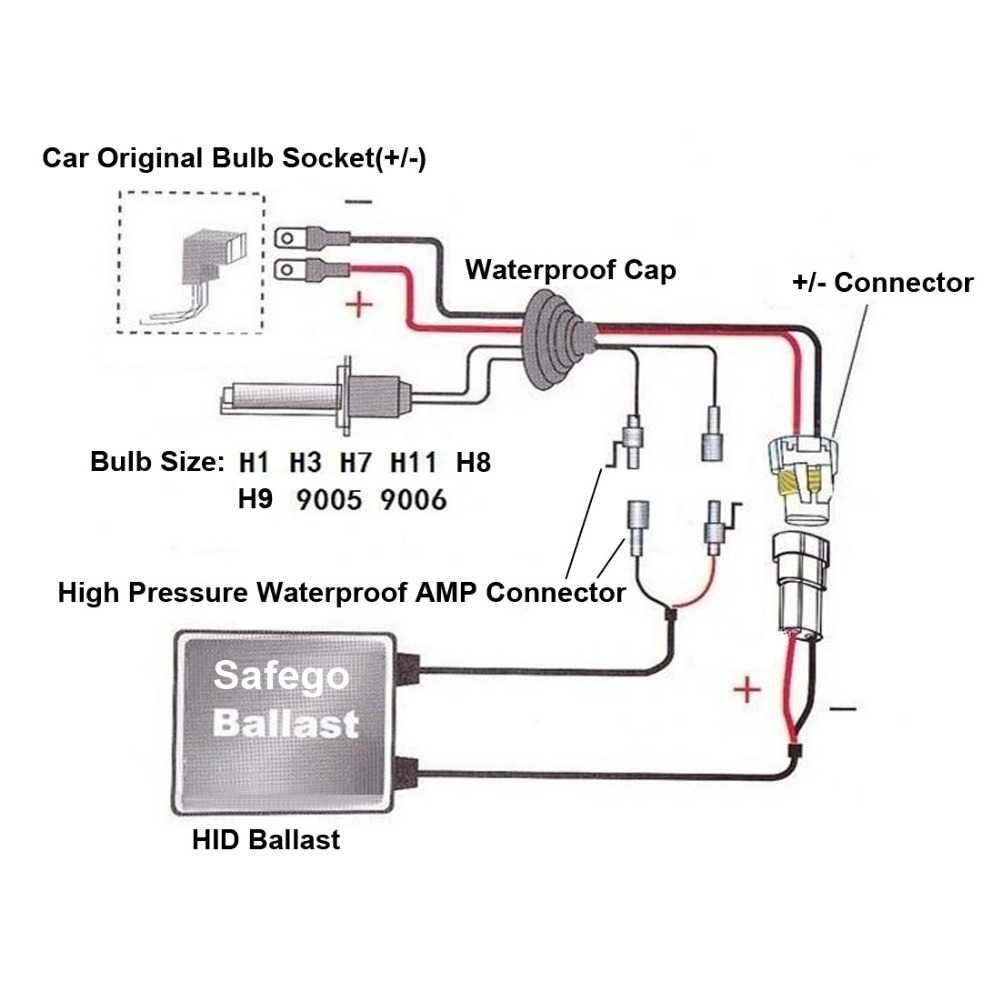

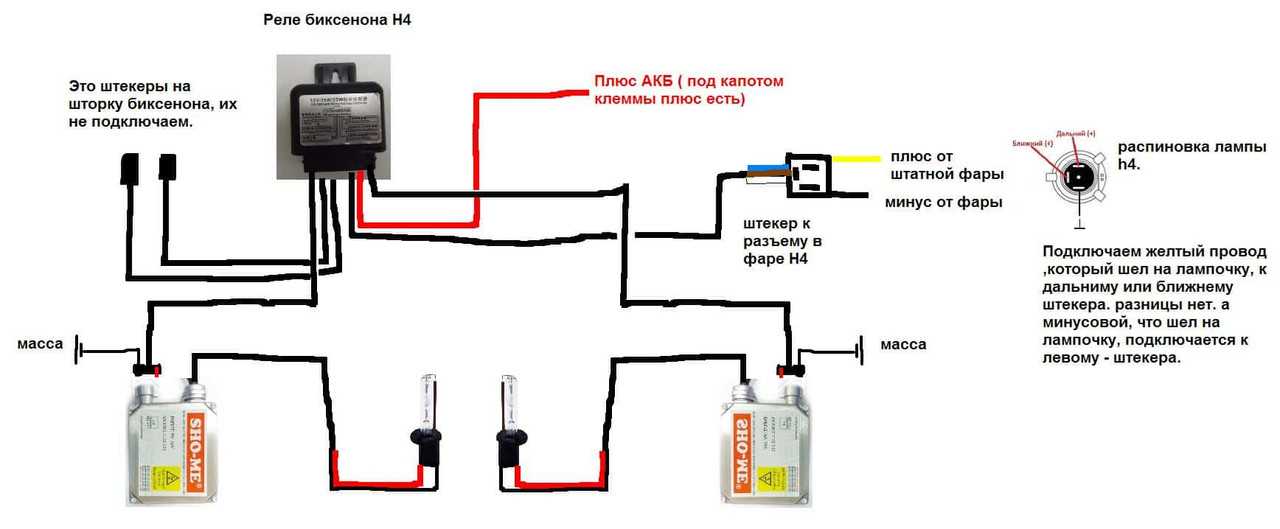

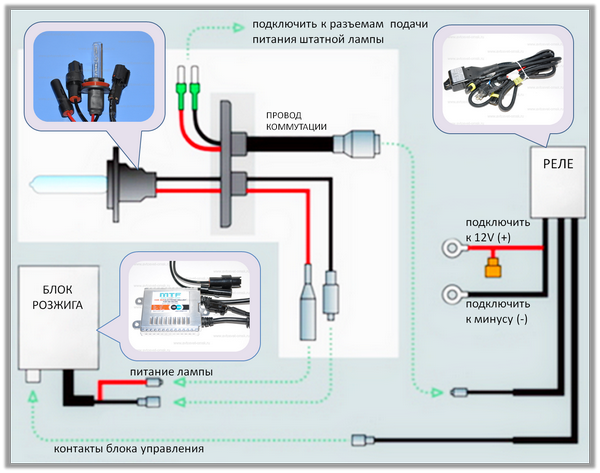

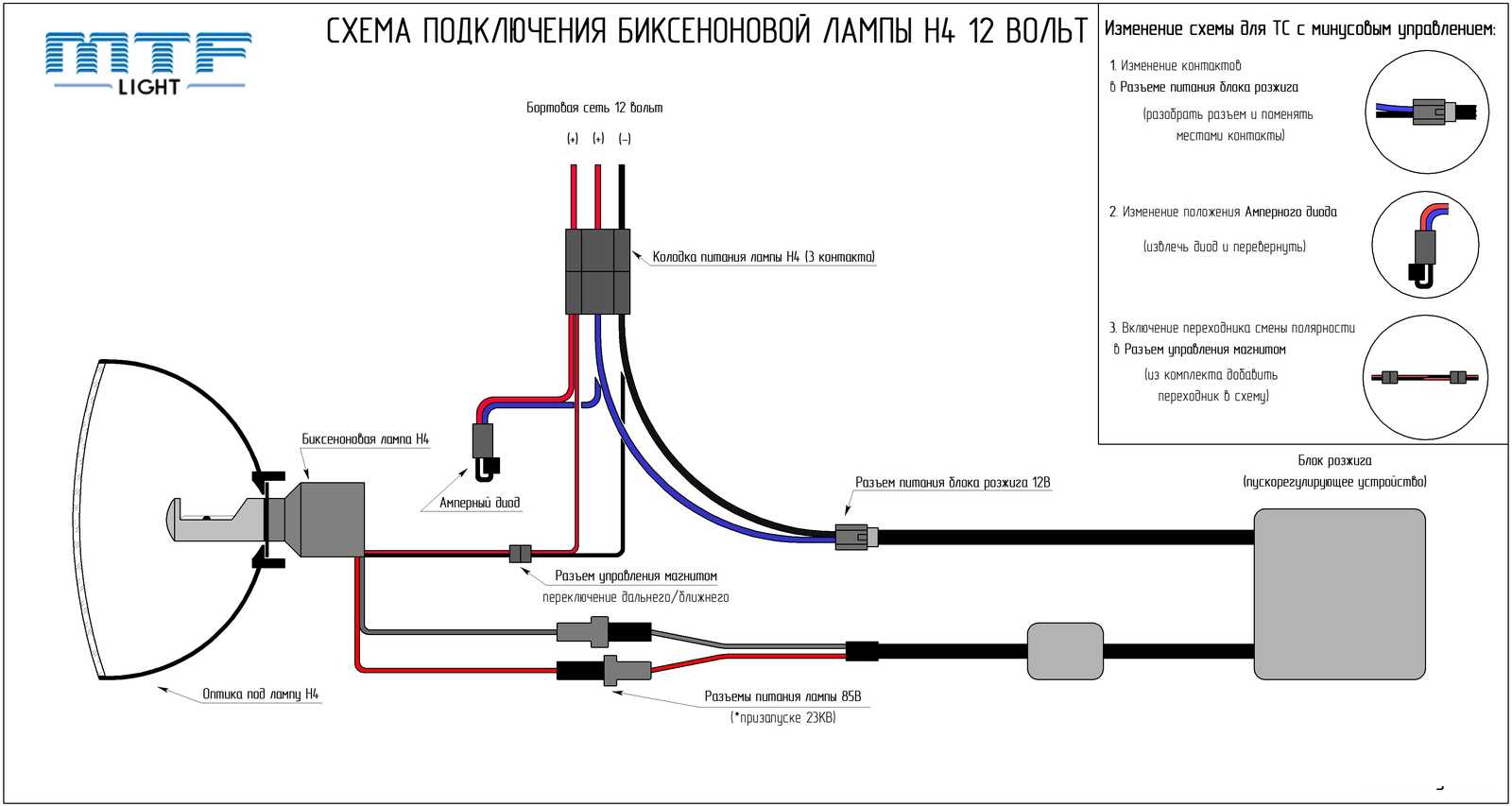

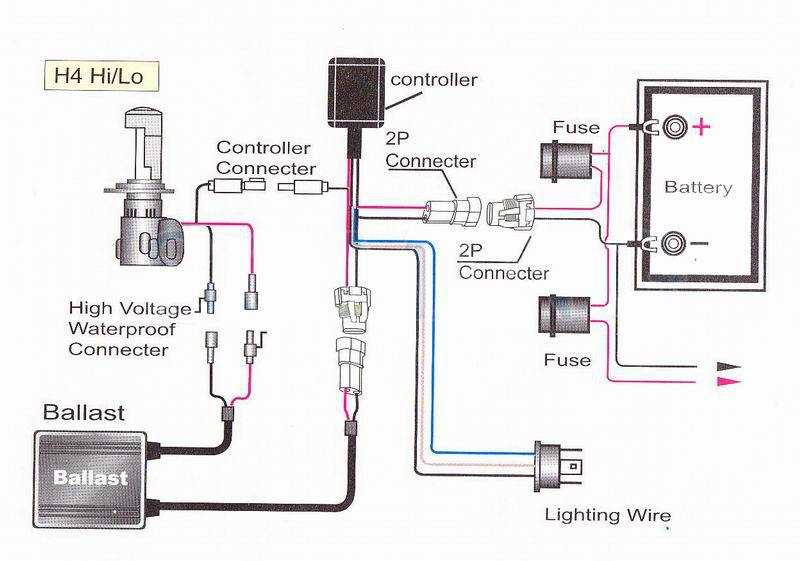

Так выглядит оптимальная схема подключения

Монтаж

Если все требуемое есть под рукой, то можно приступать к работам, процесс производится следующим образом:

В первую очередь необходимо снять клемму с аккумулятора, это непреложное правило при работе с любым электрооборудованием автомобиля;
Далее для обеспечения удобства надо снять фары с автомобиля. Этот процесс может отличаться в зависимости от марки машины. Например, для фар КИА инструкции по демонтажу чаще всего есть в руководстве по эксплуатации, также их можно найти в сети интернет;
Теперь нужно открыть заглушку фары и снять галогеновую лампочку, все достаточно просто и быстро. Если вами дополнительно приобреталась ксеноновая линза ближнего света на вашу модификацию, то старый узел необходимо снять с креплений, это может быть как обычный отражатель, так и линза под галоген;

Конструкция таких линз специально разработана для работы с ксеноновыми лампами

Далее ставится лампочка на посадочное место, в резиновой или пластиковой заглушке проделывается отверстие под провода;

Затем проводка подключается к блокам розжига, которые должны располагаться подальше от двигателя в сухом месте, чаще всего их крепят около фары на внутренней стороне крыла;

За блоком розжига устанавливается реле, которое будет снимать нагрузку с проводки машины, что очень важно для машин, на которых ксенон изначально не ставился, в них система электрооборудования может перегружаться;

В последнюю очередь проводка подсоединяется к сети, теперь следует подключить аккумулятор, после чего можно проводить проверку работы системы;

После подключения обязательно настройте свет фар в автосервисе, так как самостоятельно сделать это сложно, и вы будете слепить встречных водителей.

После настройки вы будете наслаждаться качественным светом

Ксенон в доп фары ближнего света ставится аналогичным образом, поэтому отдельно описывать процесс нет смысла.

Что касается обслуживания, то следует поддерживать чистоту стекол на фарах и не допускать проникновения влаги в корпус.

Если вы хотите знать, почему моргает ксенон в ближнем свете, то чаще всего это:

первый признак выходящей из строя лампочки;
но причина может быть и в плохом контакте, проверить просто: поменяйте лампы местами – если мигание началось с другой стороны, значит, виновата лампа, если мигает там же – виноват контакт или блок розжига.

Штраф или другое наказание за ксенон в 2020 году. Легализация ксенона

Здравствуйте, уважаемые читатели. Сегодня мы полностью разберем тему ксенона на автомобиле с юридической стороны. Рассмотрим, какое наказание за ксенон, поговорим о том, что делать если вас остановил инспектор с ксеноном и как поставить действительно легальный ксенон на любой автомобиль.

Свет, излучаемый ксеноном, по своим характеристикам близок к дневному свету, поэтому очертания предметов различаются намного четче. Создаваемая ксеноном видимость при любых погодных условиях не создает лишнего напряжения зрения, лучи ксенонового света проходят сквозь капли дождя или тумана, и полностью освещают полотно дороги. Пучок ксенонового света намного шире обычного, что, конечно, улучшает видимость предметов на обочинах дороги. Ксенон излучает в два раза больше света, чем галогенная лампа, потребляя в два раза меньше энергии. Срок службы ксеноновых ламп — 2800-3000 часов. Срок службы галогенных ламп — 180-500 часов.

Газоразрядные ксеноновые лампы стали применяться в автомобильных фарах в 1992 году. Они обладают большей светоотдачей и меньшим энергопотреблением, чем галогеновые лампы и ламы накаливания. Однако из-за особенностей конструкции ксеноновых ламп их нельзя использовать в фарах, предназначенных для установки традиционных типов ламп. Простая замена галогенной лампы на ксеноновую ведет, прежде всего, к ослеплению встречных и попутных водителей, что безусловно, является угрозой безопасности дорожного движения. Поэтому действующим законодательством РФ предусмотрена административная ответственность за использование внешних световых приборов, не соответствующих требованиям и конструкции автомобиля.

Для начала обратимся к разъяснениям об использовании «Ксеноновых» фар» предоставленными Департаментом обеспечения безопасности дорожного движения МВД Российской Федерации от 20.02.2010 года.

В настоящее время на автотранспортные средства устанавливаются фары следующих официально утвержденных типов:

— C — ближнего, R — дальнего, CR — двухрежимного (ближнего и дальнего) света с лампами накаливания (Правила ЕЭК ООН N 112, ГОСТ Р 41.112-2005); — HC — ближнего, HR — дальнего, HCR — двухрежимного света с галогенными лампами накаливания (Правила ЕЭК ООН N 112, ГОСТ Р 41.112-2005); — DC — ближнего, DR — дальнего, DCR — двухрежимного света с газоразрядными источниками света (Правила ЕЭК ООН N 98, ГОСТ Р 41.98-99).

Разъяснения МВД Российской Федерации от 20.02.2010 года

Знак официального утверждения изображен в виде круга с проставленной внутри буквой «Е», после которой следует номер страны, которая предоставила официальное утверждение, а так же указан номер самого официального утверждения. Такой знак вместе с соответствующей маркировкой фары наносится на рассеиватель фары или же на ее корпус, если рассеиватель может быть отделен.

Категория галогенных ламп накаливания имеет обозначение на их цоколе или колбе, которое начинается с буквы «H».

Газоразрядные источники света (в том числе и ксенон), маркировка категории которых, указанная на цоколе, начинается с буквы «D», в соответствии с требованиями Правил ЕЭК ООН N 99 и ГОСТ Р 41.99-99 «Единообразные предписания, касающиеся официального утверждения газоразрядных источников света для использования в официально утвержденных газоразрядных оптических элементах механических транспортных средств» предназначены для использования только в фарах типов DC, DR, DCR.

На основании разъяснений ФГУП «Научно-исследовательский и экспериментальный институт автомобильной электроники и электрооборудования» (НИИАЭ) использование во внешних световых приборах источников света, не соответствующих типу данного светового прибора, нарушает условия обеспечения безопасности дорожного движения вследствие целого ряда физических (габариты искрового разряда, длина волны, угол рассеяния отраженного излучения) и технических (класс отражающей поверхности рефлектора, наличие на транспортном средстве автоматического корректора светового пучка и омывателя фары) факторов.

Таким образом, применение в фарах, предназначенных для использования с лампами накаливания, в том числе галогенными, газоразрядных источников света следует квалифицировать как несоответствие режима работы внешних световых приборов (совокупность технических характеристик фар, соответствующих тому или иному светораспределению, обеспечивающему безопасность дорожного движения в зависимости от дорожной ситуации и метеоусловий) требованиям конструкции транспортного средства.

Можно ли устанавливать ксенон самостоятельно?

Устанавливать ксенон самостоятельно в 2022 году можно, но только соблюдая технические правила и нормы. При этом правильнее обращаться в специализированные центры.

В 2022 году запрещено менять световые приборы в фарах автомобиля на ксеноновые лампы, предназначенные для другого типа освещения. Например, установка ксенона в галогенные фары.

Такие манипуляции приводят к высокой аварийности, неправильный свет слепит водителей встречных авто. А у инспекторов ГИБДД появляется повод наказать нарушителя в виде оформления штрафа или лишения прав.

Если автомобиль предназначен для ксенона, на фарах обязательно присутствует отметка с буквой D.

Ответственность

Отвечая на данный вопрос, хочется отметить следующее: так уж сложилось в России, что бремя доказывания вины больше не лежит на сотрудниках ГИБДД в случае обращения для разрешения спорной ситуации в суд. Отныне именно Вам придется доказывать свою невиновность, суды, как правило, мало разбираются во всех тонкостях данного вопроса и в большинстве случаев принимают сторону сотрудников ГИБДД.

И так, какой же штраф за ксенон в 2020 году? И лишают ли прав за ксенон? Нелегально установленный ксенон относится к неисправностям, при которых запрещена эксплуатация транспортного средства.

На световых приборах отсутствуют рассеиватели либо используются рассеиватели и лампы, не соответствующие типу данного светового прибора.

Пункт 3.4 Главы 3 Перечня неисправностей

Управление автомобилем с самовольно установленными ксеноновыми лампами в фарах, не предназначенных для их установки, влечет лишение права управления автомобилем на срок от шести месяцев до года с конфискацией этих ламп и приспособлений для их эксплуатации (ч. 3 ст. 12.5 КоАП РФ). Вот так вот, а штрафа-то и нет — идет сразу лишение прав за ксенон.

Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, (в ред. Федерального закона от 24.07.2007 N 210-ФЗ) влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений. (часть 3 введена Федеральным законом от 22.07.2005 N 120-ФЗ)

Часть 3 статьи 12.5 КоАП РФ

Приспособления для эксплуатации ксеноновых ламп – это устройства, предназначенные для обеспечения их работоспособности (блоки розжига и иное оборудование, непосредственно обслуживающее работу ксеноновых ламп).

Если вы решите установить на передней части своего транспортного средства световые приборы, имеющие красный свет или же световозвращающие приспособления аналогичного света, то приготовьтесь оплатить крупный штраф.

Установка на передней части транспортного средства световых приборов с огнями красного цвета или световозвращающих приспособлений красного цвета, а равно световых приборов, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, (в ред. Федерального закона от 24.07.2007 N 210-ФЗ) влечет наложение административного штрафа на граждан в размере трех тысяч рублей с конфискацией указанных приборов и приспособлений; на должностных лиц, ответственных за эксплуатацию транспортных средств, — от пятнадцати тысяч до двадцати тысяч рублей с конфискацией указанных приборов и приспособлений; на юридических лиц — от четырехсот тысяч до пятисот тысяч рублей с конфискацией указанных приборов и приспособлений. (в ред. Федеральных законов от 22.06.2007 N 116-ФЗ, от 23.07.2013 N 196-ФЗ)

Часть 1 статьи 12.4 КоАП РФ

Многие называют это «законом о ксеноне», но это неверно. Так называют лишь свод правил, которые устанавливают ответственность за использование неправомерного (колхозного) ксенона.

голоса

Рейтинг статьи

Что такое ксенон

В автомобильной промышленности ксеноновые лампы начали использоваться относительно недавно, с начала 90-х годов, хотя были изобретены на полстолетия раньше – первый работающий образец представила компания Osram в 1951 году. Поначалу они использовались преимущественно в кинопроекторах, поскольку генерировали яркий свет в спектре, близком к естественному дневному. В сущности, все современные цифровые и плёночные кинопроекторы используют именно ксеноновые лампы, мощность которых может достигать невероятного значения в 15 кВт.

Что же собой представляют эти лампы? Их принцип действия основан на эффекте образования в газовой атмосфере мощного электрического разряда, сопровождающегося эффектом свечения. То есть ксеноновая светотехника является разновидностью газоразрядных ламп, а в качестве основного агента в них используется, как и следует из названия, инертный ксенон.

И если в лампах тот же эффект достигается благодаря прохождению тока по тонкой металлической нити с разогревом последней до состояния яркого свечения, то в ксеноновых аналогах соединения двух контактов не требуется. Свет генерируется электрическим разрядом наподобие молнии.

Основное преимущество таких ламп заключается в том, что они формируют световой поток с достаточно стабильными характеристиками, поскольку газовая среда в колбе остается постоянной, а блок розжига генерирует напряжение, лежащее в строго заданном интервале.

Главная особенность таких устройств – свечение длится недолго, поэтому чтобы оно было постоянным, необходимо постоянно подавать на электроды лампы высоковольтные импульсы. Но поскольку бортовая сеть автомобиля характеризуется номиналом в 12 В, для формирования тока нужной силы применяется электронный блок розжига, в котором благодаря наличию конденсатора и других электронных компонент происходит накопление электричества с последующим разрядом.

Отсутствие нити накаливания – несомненный плюс, поскольку невысокий ресурс испаряющегося металла и является основной причиной постепенного ухода с рынка классических лампочек Ильича.

Но если в быту наступление светодиодных осветительных приборов сдержать трудно, то в автомобильной отрасли ксеноновые лампы чувствуют себя достаточно уверенно. Правда, невозможность изменения направления светового потока несколько ограничивает сферу их применения – их невозможно использовать в качестве источника ближнего и дальнего света – либо то, либо другое. Чаще всего используется такая комбинация: ближний свет – ксенон, дальний – галогенка (применение двух ксеноновых фар – вариант не самый хороший и с точки зрения стоимости, и по причине дефицита свободного пространства).

Появление биксеноновых фар решило и эту проблему.

Ответственность

И так, какой же штраф за ксенон в 2022 году? И лишают ли прав за ксенон? Нелегально установленный ксенон относится к неисправностям, при которых запрещена эксплуатация транспортного средства.

Пункт 3.4 Главы 3 Перечня неисправностей

Часть 3 статьи 12.5 КоАП РФ

Часть 1 статьи 12.4 КоАП РФ
