Фары mazda 6 (gg и gh), cx 5 и 7: выбор, замена и тюнинг ламп ближнего света, задних фонарей, дхо и птф

Ближний свет и подключение ДХО. — logbook Mazda 6 2005 on DRIVE2

За два года владения авто, ни разу не задавался (как я уже понял потом) проблемным ближним светом, т.к.

машина используется в основном в городе(все дороги освещены), загородные поездки очень редки как правило выезд на дачу и обратно 20 км от подьезда, да и в основном в светлое время суток, пока не начал замечать что фары начали светить по разному(теплота свечения, да и сама яркость), решил разобраться в чем дело.

Знал что стоит китайский ксенон, но глубже не вникал, при осмотре выяснилось что блоки розжига стоят разных производителей и разных размеров, лампы тоже выглядели уставшими. Почитав бортовики понял что проблема ближнего света присуща практически всем М6, и самый правильный выход это установка би-ксеноновых линзы FX-R 3.0.

Так как комплект китайский, да и хотелось разгрузить штатную проводку, задумал подключать через реле от АКБ. Так же после отключения “евросвета” было желание установить ДХО в свободную заглушку в фаре от птф (было подсмотрено у кого то в борт журнале) в качестве источника света туда идеально подходят вот такие диодные лампочки диаметром 50м

И так, стояла задача реализовать подключение таким образом, что бы при работающем двигателе горели ДХО, а при включении ближнего света ДХО отключались.

Главная проблема заключалась в том, где взять управляющий сигнал для автоматического включении дхо при работающем двигателе. Решение подсмотрел в бот журнале у vorobey-ru в этой записи, а именно взять управляющий плюс идущий к бензонасосу.

предварительно набросал вот такую схемку подключения, в оформлении могут быть ошибки, т.к. эл. схем никогда не чертил…

Для реализации приобрел два 4х контактных реле 12В 30А с колодками, одно 5ти 4х контактное реле 12В 30А с колодкой, колодки для предохранителей, штекер для подключения к блоку предохранителей вот такой, провода ПГВА сечением 2 и 1.

5, клемы папа-мама, клемы с отверстием 6мм, коробка распаячная, гофра, колодка под цоколь GU 5.3.

Провод был заранее отмерен в подкопотном пространстве и нарезан, три релешки были установлены в распаечную коробку, далее провод заводил в гофру, а затем на нужные концы припаивал по не обходимости клемы, колодки, штекер… получилось вот такое чудо

Установил диодные лампы дхо, новые лампы ксенона и блоки розжига под фару на двусторонний скотч который шел в комплекте с ксеноном.

От предыдущей установки ксенона на колпаках фар остались уплотнительные резинки с 4мя отверстиями, через них и вывел провода от лампы ксенона и лампы дхо.

Предварительно сняв АКБ, установил коробку с релешками на свободный болт находящийся за АКБ

Минус от коробки с релюшками кинул под болт крепления штатного минусового провода от АКБ к кузову, плюс взял с силового провода от АКБ под гайку в блоке предохранителей, управляющий плюс для включения ближнего и отключения ДХО взял в колодке ближнего света фар в блоке предохранителей(на схеме позиция 9 (правый ближний) или 10 (левый ближний)) при помощи штекера и вставленных в него 2х предохранителей.

Ну и клемы косы соединил с клемами блоков розжига, и клемами ДХО, все это дело заизолировав термоусадкой.

В конечном итоге, при заведенном авто горят ДХО, при включении ближнего, ДХО гаснут, загорается ближний.

не успев все собрать сразу сделал фото света фар на соседнем гараже, оставалось только отрегулировать.

Фото света дхо в светлое время суток, добалю чуть позже.

P.S. Для тех кто будет писать про линзы FX-R 3.0, да, я согласен с тем что это одно из лучших решений проблемы со светом, и да, они действительно светят качественно, но при моих условиях эксплуатации я не вижу смысла в их установке!Всем удачи на дорогах!

Замена ламп птф Мазда 6 — logbook Mazda 6 эксперименты с пленкой on DRIVE2

Mazda 6 снятие и установка бампера,полировка фар

На автомобилях Mazda 6 в разных версиях имеется отсек противотуманок

На задней стороне фары вы нащупаете разъем, который нужно осторожно, чтобы не погнуть и не поломать контакты, отсоединить от фары

Такие модели стали появляться в нашей стране, уже начиная с года. После этого нужно ухватить патрон, который выступает из корпуса фары, повернуть по часовой стрелке и вынуть вместе с лампочкой.

Такие модели стали появляться в нашей стране, уже начиная с года. Сняв крышку блок-фары легко получить доступ к ее внутренностям В заключение Надеемся, что смогли доступно объяснить все отличия и особенности работы противотуманных фар на моделях Мазда. Изначально компания Mazda называлась Toyo Kogyo.

Видео установки противотуманной лампы MAZDA 6

Чтобы дать правильный ответ, необходимо объяснить, что: В воздухе, содержащем капельки влаги, сильнее всего рассеивается световой поток с наименьшей длиной волны.

На фото — проекция рассеивания света на дорожное покрытие Справочно: Конструкция противотуманных фар обеспечивает четкую верхнюю границу светового потока, благодаря чему он не попадает на капли влаги тумана , находящиеся во взвешенном состоянии над дорогой. Установка ксенона С появлением более мощных ламп, в частности ксеноновых, видимый человеческому глазу спектр изменился.

И многие ошибочно воспринимают свет ПТФ как белый, считая его неправильным. Противотуманки по-прежнему успешно справляются с освещением дорожного полотна в условиях плохой видимости. Яркость светового потока существенно увеличилась Вот почему взвесив все преимущества новых осветительных приборов, компания Мазда предпочла устанавливать ксеноновые лампы в блок-фары, включая и ПТФ.

Такие модели стали появляться в нашей стране, уже начиная с года.

Самостоятельные переделки Владельцы автомобилей Мазда предыдущих лет выпуска, оценив потенциал, также изъявили желание заменить своими руками традиционные лампы на ксеноновые.

Согласно требований ГОСТ Р , запрещается эксплуатация транспортных средств, у которых используются лампы и рассеиватели, не соответствующие типу данного светового прибора.

Установка противотуманных фар и ксенона Противотуманные фары светят под пелену тумана, поэтому отраженный водой свет не слепит водителя.

Передние фары Мазда 6 2014-2016

На задней стороне фары вы нащупаете разъем, который нужно осторожно, чтобы не погнуть и не поломать контакты, отсоединить от фары. Противотуманные фары на Мазда расположены в корпусе бампера, который защищен снизу поддоном

Противотуманные фары на Мазда расположены в корпусе бампера, который защищен снизу поддоном.

При этом сами фары встроены в корпус так, что извлечь их наружу можно только с внутренней стороны бампера. Замена стекла противотуманной фары Стоимость стекла руб.

На автомобилях Mazda 6 в разных версиях имеется отсек противотуманок. How to removing light Mazda 6. В некоторых комплектациях, придется заменить и подрулевой переключатель стрекоза. Не изучив вопрос подробно, я сходу купил все это.

Замена лампочки ПТФ vw golf 6, 012 — Сбой в изоляции эл цепи

Оказалось, на стрекозу потратился зря. Свечение получилось с желтым оттенком и казалось не очень ярким. При переходе на дальний ПТФ выключаются сами.

Свет отрегулировал у официалов, ибо ближний тоже немного косил, а выставлять ксенон на глаз не дело. Есть ли эффект от ПТФ в фарах?

Я так понимаю официальные. Давно это было, сейчас уже и не вспомню.

Поиск по этому блогу

Да, это выдержки из офиц. Скачаны были в формате pdf Привет у меня стрекоза как в американке моя из Финляндии. Когда включаю туманку то горит туманка в фонаре сзади и на приборке загорается индикатор, больше в стрекозе нет режимов. Мне надо менять стрекозу и там будет ещё дополнительное прокручивание для передних туманок?

Тоже хочу заняться вопросом установки туманок, думал там все запитано на перед и зад. Нет у меня все так же как у тебя.

Я почему то уверен что мне переключатель не нужен. Люди пишут что вместе с задней туманной будет гореть. И кстати сейчас неоригинал хрен найдёшь, вообще туго с этими туманками. Сейчас хочу найти туманки цоколи эти.

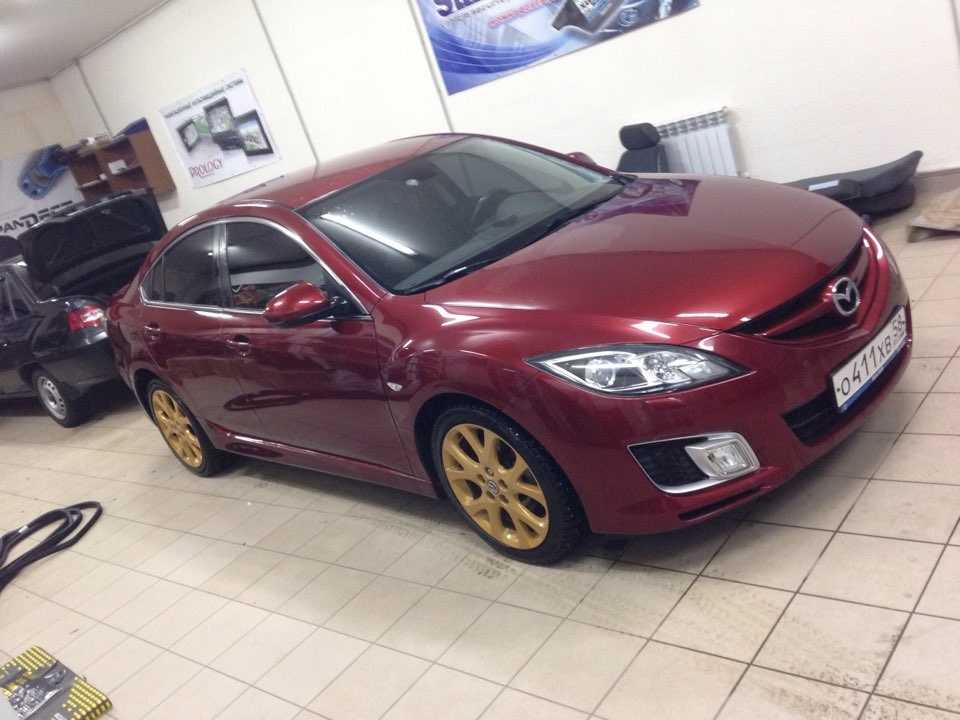

Mazda 6 GH (2011-2013) — ремонтный комплект фар (модулей)

Уважаемые покупатели!

Компания Alpha-Light производит эксклюзивные световые решения для автомобилей.

УБЕДИТЕЛЬНАЯ ПРОСЬБА ПЕРЕД ПОКУПКОЙ СРАВНИВАТЬ РАЗМЕРЫ СВОИХ (УСТАНОВЛЕННЫХ НА АВТОМОБИЛЕ) ОТРАЖАТЕЛЕЙ С ПРЕДСТАВЛЕННЫМИ ЧЕРТЕЖАМИ. МЫ НЕ НЕСЕМ ОТВЕТСТВЕННОСТЬ ЗА НЕПРАВИЛЬНО ПОДОБРАННЫЕ ОТРАЖАТЕЛИ.

Представляем Вам ремкомплект для фар Mazda 6 GH 2011-2013 года выпуска . Данный ремкомплект позволяет C МИНИМАЛЬНЫМ ВМЕШАТЕЛЬСТВОМ кардинально улучшить свет в автомобиле Mazda 6 GH со штатными ксеноновыми фарами.

Ремкомплект выполнен на основе проверенных временем отражателей от модулей Alpha Q5, в качестве которых мы уверены на все 100%.Передняя часть модуля,линзодержатель с механизмом шторки,выполнены из нержавеющей стали.Стоит сказать, что наши отражатели имеют не только хорошо проработанную оптическую схему, но и высококачественное отражающее покрытие, в отличии от 70-80% линз, предлагаемых на Российском рынке или китайских торговых площадках. Все без исключения зеркала отражателей дополнительно проходят визуальный осмотр, после чего отправляются на производство для придания им необходимой формы.

После изготовления всех комплектующих модули отправляются на сборку, где ВРУЧНУЮ, в пределах 0,1-0,2мм калибруется положение шторки в отражателе, чтобы обеспечить правильное расположение «горячего пятна» и наилучшее освещение дороги. В итоге у нас получается модуль, который по качеству освещения действительно превосходит новый оригинальный

Преимуществом нашего решения являются:

  • быстрая замена модулей болт-он, используя штатный крепеж (без переходных рамок и дополнительных подгонок)
  • качество света значительно лучше, чем у такого же автомобиля с новыми оригинальными фарами
  • индивидуальная настройка «горячего пятна» каждого модуля на наилучшее освещение в режиме ближнего света, за счет чего яркость у светотеневой границы значительно выше, чем у готовых модулей Koito Q5 или Hella 3R.
  • использование действительно качественных отражателей Alpha и беспрецедентная гарантия в 12 месяцев

Мы даем гарантию на наши комплекты 12 месяцев с момента покупки без ограничения пробега при условии приобретения у нас оригинальных ламп Philips или Osram. В противном случае гарантия составляет 6 месяцев, так как низкокачественные лампы приводят в быстрому и необратимому загрязнению отражателей.

Если Вам не понравится свет наших модулей, вы можете абсолютно бесплатно вернуть их, а мы возместим Вам все затраты на транспортировку (только при условии покупки у нас оригинальных ламп Osram или Philips, т.к. низкокачественные лампы зачастую имеют сильные отклонения от геометрии)

Замена ламп Mazda 6 (GH), 2007 — 2012

Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от «минусовой» клеммы аккумулятора.


Инструкция по замене ламп актуальна для автомобилей Мазда 6 (GH) 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, с кузовом седан, универсал и хэтчбек с бензиновыми двигателями объемом: 1.8, 2.0, 2.5 литров (R4 DOHC).

Лампы, применяемые на автомобиле
Наименование Мощность, Вт Тип лампы
Дальний свет головной фары (галогеновая лампа) 65 H9
Ближний свет головной фары (галогеновая лампа) 55 H11
Ближний свет головной фары (газоразрядная лампа) 35 D2S
Дальний свет головной фары (газоразрядная лампа) 65 H9
Дальний/ближний свет головной фары (газоразрядная лампа) при наличии системы бокового освещения при повороте (AFS) 35 D2S
55 H11
Передние габаритные огни 5 W5W
Передние указатели поворота 21 PY21W
Боковой фонарь указателя поворота* 5
Противотуманная фара 55 H11
Стоп-сигнал/задний габаритный огонь* 6,7/0,6
Фонарь освещения номерного знаке 5 W5W
Противотуманный фонарь 21 W21W
Плафон света багажника 8 W5W
Дополнительный стоп-сигнал* 2,4
Фонарь заднего хода 21 W21W
Плафон освещения багажного отделения 10 C-10W
Передний плафон освещения салона 10 C-10W
Задний плафон освещения салона 10 C-10W
Плафон освещения зеркала в противосолнечном козырьке 2 C2W

* Замена отдельной лампы невозможна, так как она встроена в фонарь. Заменяйте фонарь в сборе.

Для замены ламп блок-фары выполните следующие операции. 1) Откройте капот 2) Отцепите провод от «минусовой» клеммы аккумулятора. 3) Поверните патрон лампы указателя поворота против часовой стрелки… 4) …извлеките его из блок-фары.. 5) …и выньте бесцокольную лампу из патрона. 6) Установку произведите в обратном порядке.

7) Для замены лампы габаритного огня поверните патрон против часовой стрелки…

9) …и выньте бесцокольную лампу из патрона.

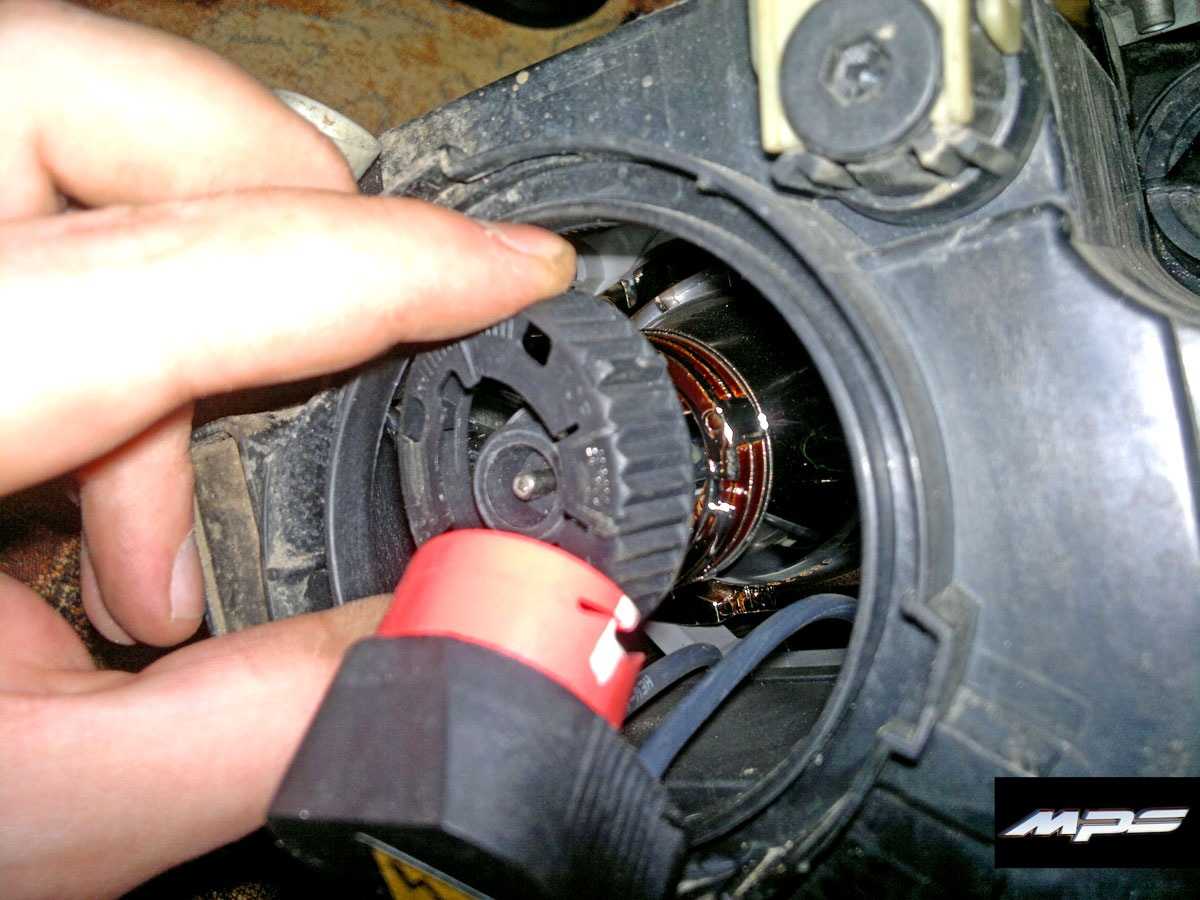

10) Для замены лампы ближнего/дальнего света поверните крышку лампы против часовой стрелки…

11) снимите крышку

12) Отожмите пружинные фиксаторы лампы ближнего/дальнего света…

13) достаньте лампу из отражателя блок фары

14) Поверните лампу против часовой стрелки на 45′.

15) …и извлеките ее из патрона. 16) Вставьте новую лампу ближнего/дальнего света в отражатель и зафиксируйте ее. установив колодку жгута проводов.

17) Для замены лампы бокового освещения при повороте (AFS) нажмите на фиксатор колодки жгута проводов

18) …и отсоедините колодку от лампы.

19) Поверните патрон лампы против часовой стрелки на 45°…

20) …и извлеките лампу из отражателя.

Для замены лампы указателя поворота в заднем фонаре выполните следующие операции. 1) Отцепите провод от «минусовой» клеммы аккумулятора. 2) Откройте дверь задка (крышку багажника).

3) Потяните ручку крышки ниши багажного отделения…

4) …и снимите крышку.

5) Отведите в сторону клапан обивки багажного отделения…

6) …через образовавшийся проем поверните патрон лампы указателя поворота против часовой стрелки на 45° (для наглядности показано на снятом заднем фонаре)…

7) …и извлеките из фонаря патрон с лампой. Выньте бесцокольную лампу из патрона.

Для замены лампы в заднем фонаре на двери задка (крышке багажника) выполните следующее. 1) Отцепите провод от «минус» клеммы аккумулятора. 2) Откройте дверь задка (крышку багажника).

3) Подденьте отверткой крышку люка фонаря на двери задка…

4) снимите крышку

5) Поверните патрон лампы против часовой стрелки на 45°…

6) …и извлеките патрон с лампой в сборе

7) Извлеките из патрона бесцокольную лампу.

Для замены лампы в противотуманной фаре выполните следующие операции. 1) Отцепите провод от «минус» клеммы аккумулятора. 2) Поднимите домкратом переднюю часть автомобиля со стороны заменяемой лампы.

3) Открутите крепежные винты и болты нижней части подкрылка к переднему бамперу…

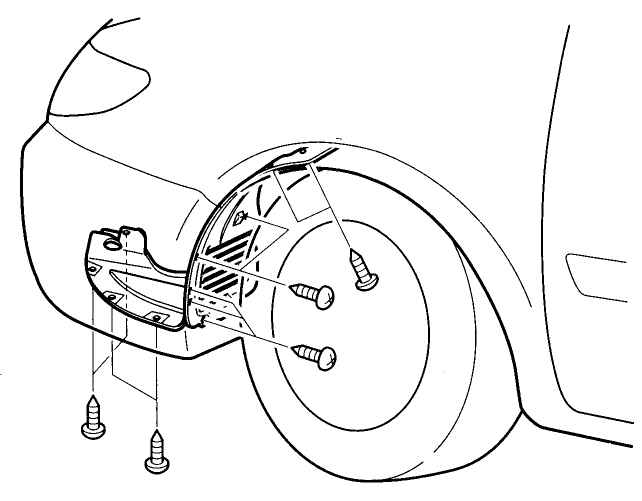

Так расположены болты и винты креплении нижней части подкрылка к переднему бамперу.

4). ..и отогните вниз нижнюю часть подкрылка.

5) Через образовавшийся проем…

6) …нажав на фиксатор колодки жгута проводов противотуманной фары…

7) …отсоедините колодку от цоколя лампы.

9) …и достаньте лампу из противотуманной фары. 10) Установите новую лампу в противотуманную фару в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции. 1) Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2) Отжав отверткой пружинный фиксатор плафона фонаря освещения номерного знака,..

3) снимите плафон

4) Возьмитесь за колбу лампы.

5) …и извлеките бесцокольную лампу из фонаря освещения номерного знака. 6) Установите новую лампу в порядке, обратном снятию. 7) Аналогично замените лампу в другом фонаре освещения номерного знака.

Видео мануал по замене лампы ближнего света

Как заменить лампу ближнего света

Замена ламп Смена лампочек ближнего света замена ламп ближнего света на мазда 6 при выключенном освещении. Причем на mazda 6 эту процедуру можно производить в длительном по времени варианте — повернуть колеса, открутить подкрылки, отогнуть их и добраться до непосредственно фар. Здесь нужно сначала снять защитную пластиковую крышку — поворот не более чем на 30 градусов позволит снять её. После открывается доступ к самому свету. Здесь сначала снимается контактный разъем с цоколя лампочек.

При замене правой лампы нужно вывернуть колеса влево, и наоборот при замене левой лампы. Проверните крышку фары против часовой стрелки и снимите.

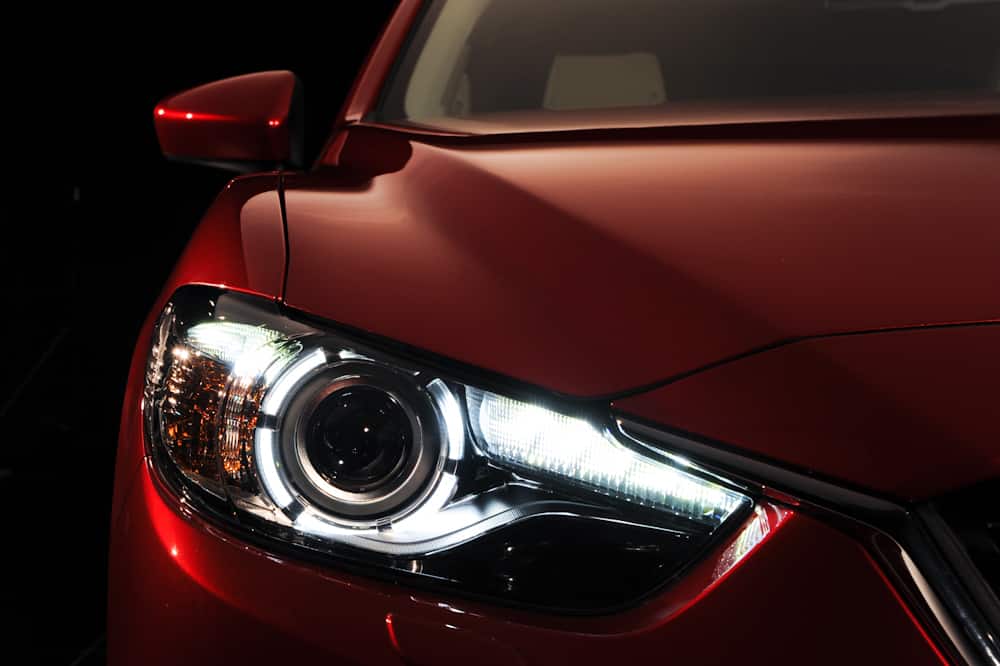

Замена ламп Мазда 6 (GJ) 2012 — 2015

Отсоедините электрический разъем от лампы, потянув его. И и вы обнаружите, что в руководстве по мазда вас вышлют к дилеру.

Увы я, так же как и многие, уверен, что, не хватит времени и средств, чтоб всякий раз ехать к дилеру по причине пустячного дела. Что же понадобится, это управление, чтоб оказать вам помощь сменять ближний свет в Мазда 6. Хотя это поможет и обладателям других марок мазда.

Сегодня, аналогично получите доступ к далекому свету и противотуманным фарам. Что необходимо: Откройте капот Вох, удостоверьтесь, что ваши фары выключены. Дальше, откройте капот изнутри автомобиля. Найдите крышку лампы около наружного края автомобиля рис.

Появляется неувязка для неких моделей машки. V6s и версии мазда с турбонаддувом плотно упакованы к движку. Это затрудняет, но все же вам получить доступ к корпусу фары. Вы найдете кого-нибудь с малеханькими руками, или снять бампер но это уже совершенно другая история. Масло подтекало через сальник после его сменыпо завершении в коробке объем уменьшился на 3.

Это привело к увеличению температуры, подгоранию фрикционов и жжению масла.

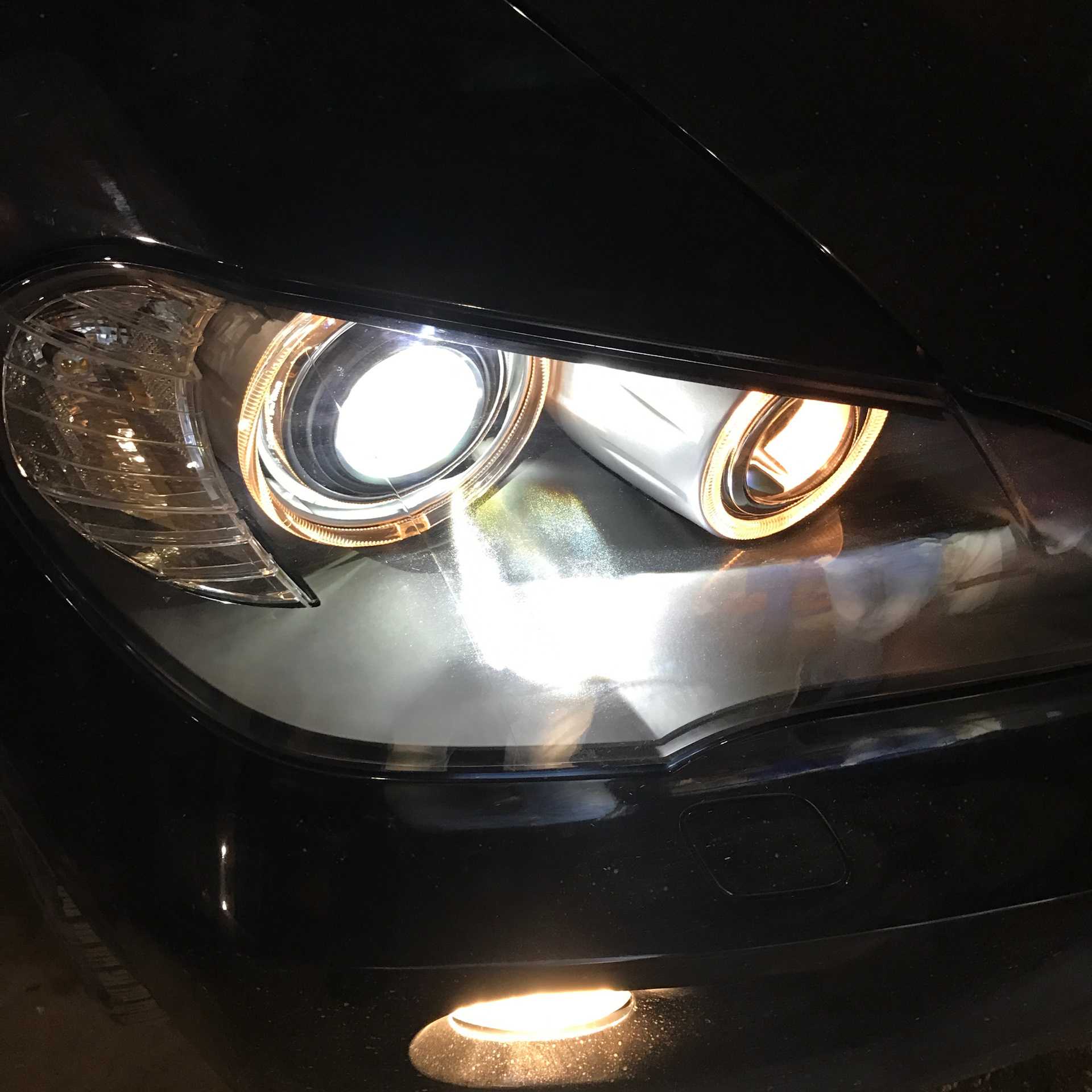

Ангельские глазки

На начальном этапе имеется следующий комплект:

  • адаптивные биксеноновые линзы дорест;
  • светодиодные кольца с драйверами диаметром 80 мм – внутренний 68, а внешний 84;
  • два стабилизатора напряжения;
  • паяльник;
  • клей Poxipol.

Далее представлен порядок действий по монтажу ангельских глазок на линзы Мазда 6 GH:

  1. Выполняется демонтаж оптики и защитной решетки радиатора.
  2. Отсоединяются питающие разъемы, и выкручиваются крепежные винты.
  3. С помощью фена отогревается и отсоединяется стекло.
  4. Тщательно очищаются узловые элементы, в том числе с использованием спирта.
  5. На подготовленный отражатель клеятся ангельские глазки. При этом провода питания с тыльной стороны должны располагаться сверху. Драйвер, также фиксируется клеем на тыльной стороне отражателя;

    (ссылка на источник фото)

  6. На стабилизаторе напряжения отпаивается крайняя правая контактная ножка, к которой припаивается плюсовой красный проводник к ближнему свету Мазда 6 GH.

    (ссылка на источник фото)

  7. К стабилизатору припаиваются входные проводники, а выходные фиксируются к разъемам глазок после монтажа в фару. При этом рекомендуется сразу задействовать цоколь светодиода T10.
  8. Красный провод от стабилизатора соединяется с синим плюсовым ближнего света Мазда 6 GH.

  9. Паяются контакты проводов ангельских глазок, после чего собирается и устанавливается фара.
  10. Запускается силовой агрегат, и выполняется регулировка напряжения на стабилизаторе при помощи специального корректора. Рекомендуемый уровень напряжения 9,98 В;
  11. Остаётся закрепить стабилизатор двухсторонним скотчем.

Фары Mazda 6 (GG и GH), CX 5 и 7: выбор, замена и тюнинг ламп ближнего света, задних фонарей, ДХО и ПТФ

  • 1 – основная плавкая вставка Mazda 6 GG;
  • 6, 8, 10, 18 – охлаждающий вентилятор радиатора №2, 3, 4, 1;
  • 7 – звуковой сигнал;
  • 9 – реле стартера;
  • 11 – низкочастотный динамик;
  • 12 – подогревательный комплекс стекла сзади;
  • 13 – ПТФ;
  • 14 – управляющая программа кондиционирования;
  • 15 – основное реле;
  • 16 – оптика;
  • 17 – габаритные огни;
  • 19 – омывающий комплекс оптики;
  • 20 – ПТФ.

Cхема предохранителей Mazda 6: месторасположение и способы замены видим клему поворачиваем против стрелки lockнажимаем на пружинку и оттягиваем ее

Система освещения автомобиля Мазда 6 (GG)

Какой бензин экономичнее?

А92А95

Система наружного освещения автомобиляРис. 7.10. Система наружного освещения автомобиля Mazda 6: 1 – передний комбинированный фонарь; 2 – задний комбинированный фонарь; 3 – внутренний комбинированный фонарь;.

Передний комбинированный фонарьРис. 7.11. Передний комбинированный фонарь: 1 – лампа фары (ближний свет); 2 – лампа газоразрядной фары (ближний свет); 3 – лампа переднего указателя поворота; 4 – лампа.

Конструкция и работа газоразрядной фарыИмпульс высокого напряжения (переменный ток напряжением приблизительно 25 000 В) от блока управления газоразрядной фары подается между выводами ее лампы, инициируя.

Функция обнаружения неисправностей фарыФункция обнаружения падения напряжения на входе Если входное напряжение блока управления газоразрядной фары (9–16 В) меньше нормы (за исключением снижения напряжения.

Система автоматического выравнивания фарРис. 7.14. Система автоматического выравнивания фар: 1 – блок управления автоматического выравнивания (главный); 2 – блок управления автоматического выравнивания.

Работа фар при изменении загрузки автомобиля1. В соответствии с колебаниями подвески, датчики автоматического выравнивания, установленные в передней и задней части автомобиля, посылают сигнал блоку управления.

Работа фар при движении автомобиля1. При движении с включенными фарами блок управления автоматического выравнивания (главный) получает на вход сигнал скорости автомобиля от блока системы ABS/TCS HU/CM.

Система управления освещением при движении автомобиляСистема управления освещением при движении автомобиля автоматически управляет работой фар ближнего света и TNS при выключении зажигания посредством специального блока.

Задний комбинированный фонарь и внутренний комбинированный фонарьДля рассеяния и отражения света ламп заднего комбинированного и внутреннего комбинированного фонарей используется ступенчатый отражатель. Плоская, неразрезанная линза.

Система освещения салонаРис. 7.19. Система освещения салона: 1 – передняя штурманская лампа (с люком); 2 – передняя штурманская лампа (без люка); 3 – задняя штурманская лампа; 4 – лампа.

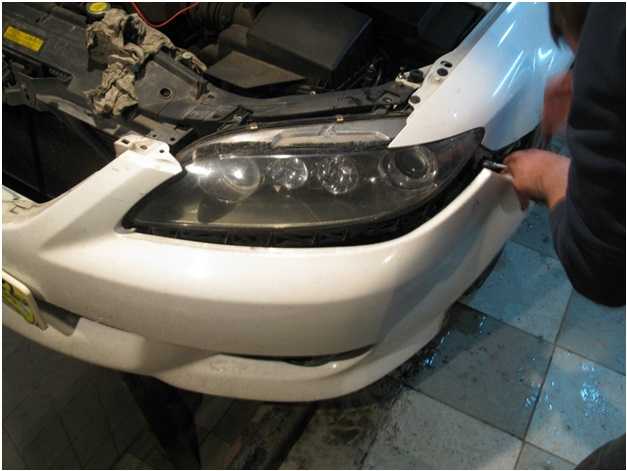

Демонтаж фары на 6 Мазде

Для выполнения всех манипуляций пригодится шуруповерт (подойдет и отвертка в случае отсутствия последнего), трещетка, удлинитель и головки (на 10 и 8). Когда все необходимое под рукой можно начинать снятие фар.

Откручиваем бампер

Конструкторы Мазда 6 постарались, чтобы такой процесс, как простая замена фары сопровождался дополнительной работой. К сожалению, без снятия бампера обойтись нельзя.

Для того чтобы его снять нужно:

  • Открыть капот и снять радиаторную решетку. Конкретно решетка закрепляется снизу на защелках и 2-х шурупах вверху. Открутите шурупы и можно спокойно снимать решетку. В некоторых случаях решетка держится на 2-х болтах. Также сразу нужно снять клипсы (для удобства изъятия можно использовать плоскую отвертку). Они расположены справа от болтов или шурупов.
  • Снятие бампера начинается снизу. Под бампером (сразу перед колесами) находится в общей сложности 10 болтов (по 5 с каждой стороны). 4 болта на 8 (их трудно не заметить) и 1 на 10 (он немного смещен в сторону центра кузова).
  • Далее нужно снять крепеж, расположенный в арках. Откручиваются или просто снимаются 2 клипсы, закрепляющие бампер к порогам. Чуть выше них, в районе стыка бампера и крыла, есть еще один шуруп, который также нужно открутить. Для удобства можно вывернуть колеса и немного отогнуть пороги.
  • Если ничего не пропущено и все фиксирующие элементы извлечены, то можно аккуратно начинать снимать бампер. Он дополнительно «сидит» на защелках. Достаточно со стороны крыла его начинать отгибать и он должен легко сняться. Многие владельцы автомобиля Мазда 6, которые сталкивались со снятием бампера, о легко. Если этого не происходит – проверьте еще раз, сняты ли все клипсы и шурупы.

Можно считать, что первый этап работы окончен. Теперь пора приступать к непосредственному снятию фар.

Откручиваем фары

Фара держится на 5 шурупах и одной клипсе.

Они расположены следующим образом:

  • 2 сверху;
  • 2 снизу;
  • 1 сбоку;
  • Клипса находится вверху рядом с крайним верхним шурупом.

Найти крепежные элементы достаточно просто: они привинчивают пластиковый каркас фары к металлическому кузову.

На этом снятие фары с автомобиля Мазда 6 можно считать завершенным. Процесс для правой и левой стороны абсолютно идентичный. Обратный монтаж после замены или при необходимости установки нового осветительного прибора легко осуществить по описанной выше инструкции, только все пункты нужно проделывать с конца.

Ну и конечно же, для всех фанатов Мазда, будет интересен следующий ролик где подробно показано, как снять бампер:

И как заменить фару:

Автомобильные гиганты сегодня выпускают автомобили, оборудованные системами ЭБУ. Эти электронные блоки управления при помощи датчиков…

Выбирая автомобиль, будущий владелец, вполне резонно анализирует всю информацию, касающуюся интересующего транспортного средства. Сегодня благодаря…

Mazda MPV — автомобиль японского производства, рассчитанный на 7 посадочных мест. В некоторых азиатских странах модель…

Лампы применяемые в Mazda 6 GJ с 2012 г.в

Mazda 6 GJ 3 поколения выпускается с 2012 года и предлагается в комплектациях как с галогеном, так и со штатным ксеноном. Так же в зависимости от комплектации Мазда 6 оснащена светодиодными, либо галогенными дневными ходовыми огнями. О том, какие лампы используются в передних фарах и задних фонарях я расскажу ниже.

Лампы передних фар Mazda 6 GJ

  • Лампа ближнего света галоген H11 12v/55W
  • Лампа ближнего света штатный ксенон D4S 42v/35W
  • Габаритная лампа W5W 12v/55
  • Светодиодные ДХО если установлен штатный ксенон
  • Лампа дальнего света HB3 12v/65W в комплектации без ДХО
  • Лампа дальнего света H15 12v/55-15W в комплектации с галогенными ДХО
  • В топовой комплектации одна лампа ближнего/дальнего D4S либо LED в рестайлинге
  • Передние противотуманные фары H11 12V/55W либо LED в топовой комплектации рестайлинга
  • Лампа указателя поворота WY21W 12v/21W

Лампы задних фонарей Mazda 6 GJ

  • Лампа заднего стоп сигнала/габарита LED (светодиодная)
  • Лампа заднего хода W21W 12v/21W
  • Лампа заднего указателя поворота WY21W 12v/21W
  • Лампа заднего противотуманного фонаря W21W 12v/21W
  • Лампа подсветки номерного знака W5W 12v/5W

Я старался максимально точно составить списки ламп, однако советую все же для уточнения посмотреть какая именно лампа установлена на вашем автомобиле.

Какие лампы выбрать для замены

Как правило, установленные с завода галогенные лампы H11 в ближнем свете, служат около 2 лет. Штатные ксеноновые лампы служат дольше — около 3-4 лет.

Лампа ближнего света — штатный ксенон D4S

  • Osram D4S Xenarc Original — 66440 цена от 2500 руб Германия
  • Osram D4S Xenarc Night Breaker Unlimited (+70%) — 66440XNB цена от 3200 руб Германия
  • Philips D4S Xenon Vision — 42402VIC1 цена от 3200 руб Германия
  • Osram D4S Xenarc Ultra Life — 66440ULT цена от 2900 руб Германия (с увеличенным сроком службы)
  • Koito D4S Xenon — 3510K цена от 3400 руб Япония
  • MTF-Light D4S Xenon — SBD4S4 от 1500 руб Корея

Лампа дальнего света с ДХО H15 для Mazda 6 GJ

  • Osram H15 Original Line — 64176 цена от 1000 руб Германия
  • Philips H15 Standard — 12580C1 цена от 1400 руб Германия
  • Osram H15 Cool Blue Intense (+20%) — 64176CBI-HCB цена от 2500 руб комплект Цвет Белый

Мощность лампы при включении дальнего света 55W, мощность ДХО 15W. Как правило перегорает спираль дневного ходового огня, при этом спираль дальнего света рабочая. При этом приходится покупать новую лампу, стоимость которой как мы видим не очень то и низкая.

Лампа дальнего света HB3 для Мазда 6 GJ

  • KOITO HB3-12-55 (9005) 0473 около 300 руб Япония
  • MTF HB3-12-65 +30% (9005) Standard Long Life x4 HS12B3 от 200 руб Корея
  • NARVA HB3-12-60 (9005) 48005 от 200 руб Германия
  • OSRAM HB3-12-60 (P20d) (9005) от 330 руб Германия
  • PHILIPS HB3-12-65+30% Vision (Premium)9005PRC1 от 340 руб Германия

Лампы дальнего света HB3 устанавливались на дорестайлинговую версию Мазды 6 третьего поколения.

https://www.youtube.com/watch?v=C7mCH9-pP5k

Замена лампы ближнего света Mazda 6 GH

Затем аккуратно достаём лампу,длины проводов хватит. Взяв лампу в руки,изучив,понимаем,что просто так её не вынуть с разъема.

На mazda 6 gh замена ламп ближнего света показан фиксатор Я с торца немного подцепил просто отверткой язычок вверх,одновременно отталкивая цоколь лампы от разъёма Вставляем новую лампу по аналогии, до щелчка фиксатора-вверх ногами не получится,только в определенном положении.

Далее аккуратно просовываем новую лампу на свое место, вставляем ее в гнездо в том положении как и вытащили-наоборот не выйдет-усики на цоколе разные и соответствовать должны разъемам в отверстии куда вставляете лампу.

После этого немного надавливаете и закручиваете в обратную сторону также на градусов. Все остальные лампы также снимаются-ставятся.

Это фото лампы справа Переходим к лампам дальнего h11 света. Это справа Это слева. Кстати,у меня слева очень затруднительно вставала на место,так как при сгинании кисти-мешался короб воздушного фильтра. Откройте капот Вох, удостоверьтесь, что ваши фары выключены.

Дальше, откройте капот изнутри автомобиля. Найдите крышку лампы около наружного края автомобиля рис.

Появляется неувязка для неких моделей машки. V6s и версии мазда с турбонаддувом плотно упакованы к движку. Это затрудняет, но все же вам получить доступ к корпусу фары. Вы найдете кого-нибудь с малеханькими руками, или снять бампер но это уже совершенно другая история. Замена цепи ГРМ без разборки двигателя классика Создатель: Ремонт автомобиля своими руками Размещено: Я на drive2.

Теги youtube: Замена прокладки клапанной крышки Опель Астра н z18xer Решил закончить пускать пузыри из-под клапапанной, чем вроде не убегало, однако лилось среди щелей — лило на выпускной, лило mazda 6 gh замена ламп ближнего света свечные колодцы, лило просто вкруг. А маслицо то новое, подливать желания не оставалось кроме того запах жареного в канцерогенах двигла давал осмысление что долбить в о Форд транзит замена салонного фильтра.

Сцепление Форд Transit 1.

Лампы ближнего света для Mazda Mazda6 Седан II (GH) 2007 — 2012

Расширительный бачок тормозной жидкости. Замена масла в двигателе форд транзит 2. Шаг 2. Просуньте руку вниз и захватите крышку рис.

Прокрутите на лево, чтоб открыть. Регулировка фар на Mazda 6 gg Регулирую фары, смотрю мотор почтовый ящик: Мазда 6 разбираем фару.

Шаг 3. Снимите крышку и отложите ее в сторону. Шаг 4.

Замена Лампы Ближнего Света Мазда 6 Gg

Поглядите на сборку фар. Посмотрите на защелку, которая перекрывает близкого света. Шаг 5. Нажмите на защелку вспять и в сторону, чтоб высвободить. Шаг 6. Сейчас можно без проблем поднять защелку и привязать его к верхней кромке спасибо инженерам Мазда. Читайте так же замена натяжителя ремня мерседес w Потратьте несколько минут на ознакомление с предложенными вариантами в нашем каталоге, и вы сделаете правильный выбор.

Всегда стараемся предложить ролик натяжителя ремня генератора минимум Замена Сайлентблоков На Ваз Основная функция сайлент mazda 6 gh замена ламп ближнего света в автомобиле — это виброизоляция.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
