Причины неисправности стеклоподъемников и их решение

Как устроен стеклоподъемник?

Стеклоподъемник – это простая металлическая направляющая, прикрепленная болтами к внутренней части двери. Она принимает вращательное движение ручки кривошипа или движение мотора подъема окна и превращает его в вертикальное движение.

При этом существует два типа стеклоподъемников. Классические автомобили обычно имеют тип параллелограмма, который в движении выглядит как пара ножниц. Кривошипно-шатунные механизмы поворачивают угол одного рычага регулятора, вызывая точку поворота и перемещая другой рычаг, соединенный с направляющей окна, что, в свою очередь, перемещает окно вверх или вниз.

Современный электрический регулятор представляет собой кабельную систему. Электродвигатель перемещает трос через систему шкивов, которая поднимает или опускает окно, как крошечный подъемный мост. Хотя обе системы надежны, они имеют несколько частей, которые могут износиться.

Кнопка стеклоподъемника, способы устранения неисправностей

Проваливается кнопка стеклоподъемника

Если проблемы появились из-за электропитания, прежде всего необходимо провести проверку предохранителей. Если они в порядке, внимательно осмотрите мотор стеклоподъемного механизма и проверьте напряжение на его клеммах. Проверку можно выполнить при помощи мультиметра либо обычной лампочки на 12 Вольт. Если напряжение отсутствует, проверьте проводку, реле и блок управления.

Если же кнопка работает систематически (то заедает, то работает), скорее всего, проблема в ней самой. В таком случае разберите стеклоподъемник, демонтируйте кнопку и зачистите контакты в случае их окисления.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла. Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Принцип работы

Почему не работают стеклоподъемники как еще его называют не поднимается только правый стеклоподъемник

? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла. Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник

только на одной двери.

Принцип работы

Переобучение стеклоподъемников

Первым делом стоит провести переобучение стеклоподъемников , в большинстве современных автомобилей эта процедура происходит одинаково – после того, как электроника отключается от аккумулятора, сразу же происходит сброс настроек .

1. Чтобы стекла опускались и поднимались автоматически, надо поднять клавишу включения и удерживать ее, пока стекло до упора не поднимется, а затем отпустить. Затем нужно поднять эту клавишу снова, и удерживать ее в течение трех секунд.

2. Теперь то же самое нужно проделать и для опускания стекла, однако теперь клавишу требуется опускать вниз.

3. Аналогичные действия необходимо выполнить для каждой двери в отдельности.

Как открыть окно при неработающем СП

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, существенно ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается работать? Мы собрали небольшую подборку советов, которые помогут вам выйти с честью из такой неприятной ситуации:

достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

Как открыть окно при неработающем СП

достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

Дефекты в электрической части

Если случается так, что отказывают все четыре стеклоподъемника то причину изначально необходимо искать в предохранителе под номером F31, который располагается в центральном блоке управления электропитания. Завод-изготовитель разместил монтажный блок предохранителей и реле под рулевой рейкой. Так что добраться и проверить состояние не составит труда для любого водителя, пусть даже не опытного. Необходимо лишь вскрыть пластиковую панель под рулевым колесом и произвести визуальный осмотр, чтобы отыскать поврежденный (перегоревший) механизм.Если возникли проблемы с открытием задних дверей с помощью кнопок управления, которые расположены на дверных отсеках, но при этом стекла приводятся в движение с помощью центрального блока управления, то причину начинаем искать механизме под названием выключатель задних стеклоподъемников. Зачастую механизм произвольно блокирует подачу тока, в следствии чего стекла не приводятся в движение. Диагностика проводится с помощью прибора – тестера. Если изделие не пропускает ток, то его следует заменить на исправный, так как починке он не подлежит. Стоимость устройства мала, так что больших трат не будет.

Следующий вариант поломки когда неисправен один стеклоподъемник и его не возможно привести в движение с помощью центрального блока управления. Первым делом тестируем механизм на соответствующем дверном проеме. Если претензий нет к работе кнопки-реле, тогда ищем причину в головном блоке питания, в противном случае производим замену неисправного реле. Окончательно проверяем на исправность всю систему. Кроме того возможной поломкой может быть банальное механическое повреждение электропровода, в народе говорят, перетерся. Устраняется путем скручивания или спаивания двух концов провода с последующей обязательной изоляцией в целях безопасности. Теперь что касается самого электродвигателя, то здесь причиной поломки может быть, и, как правило, оно так и есть, существенный износ щеток коллектора (зависание). Такое зависание случается в следствии того, что конструктивно деталь изготовлена из пластмассы и из-за нагрева может деформироваться и видоизменяться. Щетка стает неподвижной или малоподвижной и не способна выполнять свои функции в полном объеме. Еще одна причина, по которой не работает стеклоподъемник на Приоре. Как видим устранить причину поломки можно самому, при этом не имея надлежащего опыта, все достаточно просто и понятно.

Видео «Замена ЭП в домашних условиях»

Подробнее о том, как производится замена стеклоподъемника в автомобиле своими руками, узнайте из видео ниже (автор — канал В гараже у Сандро).

Многие автовладельцы в такой ситуации задумываются о неисправности внутри кнопки и прочих сложных вещах. Однако зачастую все оказывается гораздо проще. Не понятно почему, но именно на ВАЗ-2110 часто переламывается провод, отвечающий за подъем стекла, и ломается он в месте перехода из передней стойки в дверь. Вероятно причина в его неудачном расположении и постоянных изгибах от открывания и закрывания двери.

Отыскать такую неисправность крайне легко. Для этого нужно отсоединить с какой-либо стороны гофру, внутри которой провода проходят в дверь. Теперь берем отвертку и поддеваем ей все провода из жгута по одному. В разных дверях цвет проводов на стеклоподъемники разный, кроме этого цвет может отличаться в зависимости от года выпуска, поэтому нельзя четко сказать, какого цвета провод нужно искать. Смысл проверки в том, что порванный провод достаточно легко вытянется из жгута и тогда его можно будет легко восстановить.

Если в результате манипуляций с отверткой выяснилось, что все провода в жгуте целые, значит, причина неисправности стеклоподъемника более сложная и искать ее нужно в другом месте. Но если порванный провод все-таки оказался найден, то восстанавливаем его. Сделать это можно, просто зачистив и скрутив вместе два конца. Почитайте, как соединить провода в автомобиле. После того, как скрутка будет готова, заизолируйте ее изолентой. Распрямите провод в жгуте, включите зажигание и попробуйте поднять стекло. Если это удалось, значит, неисправность устранена. Можно установить на место гофру и радоваться замечательной работе стеклоподъемников.

Опции темы

Не работает правый стеклоподъемник на Калине

ВАЗ (Lada) Kalina I 2004 — 2013

Перестала реагировать кнопка стеклоподъемника на опускание, как с водительской стороны, так и с пассажирской. Правой передней двери. То есть на подъём стекло идет, а на опускание ни каких реакций нет.

Пробовал менять местами два верхних справа реле в блоке предохранителей. Что еще можно посмотреть?

Заднее стекло туго опускается, Калина – 3 ответа
Поворотники мигают не постоянно в Калине – 2 ответа
Машина не заводится, щелкает реле, ВАЗ Калина – 2 ответа
Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине? – 1 ответ
Не работает стеклоподъемник на Калине – 1 ответ

Скорее всего обрыв проводки. Снимите обшивку двери разъедините фишку стеклопод. и проверьте питание и масса на опускание есть. Может сам моторчик виноват. Но скорее всего обрыв вот либо в гофре между дверью и стойкой. Или еще ниже может в пороге, там идет проводка эсп. Ищите

Можно заменить кнопку в правой двери. А лучше вначале проверить приходит ли напряжение опускания с левой кнопки на правую, проходит ли оно через правую кнопку.

Самое смешное то, что в конечном итоге разберёшь и соберёшь двигатель и всё. Такое ощущение, что закрывая окно, происходит удар и вал постепенно выходит из зацепления. Мучился и правой, и с левой дверьми.

Исправность кнопки проверить легко, не разбирая дверь. На отключенном двигателе, нажимаешь кнопку и при её исправности свет в приборном щитке чуть просядет.

Одинаковые ли ДТОЖ в Лада Калина? – 1 ответ
Потек радиатор печки в Лада Калина – 2 ответа
Какой адаптер для диагностики Лада Калина? – 1 ответ
Нет показаний скорости на Лада Калина – 1 ответ
Не работает спидометр в Лада Калина – 2 ответа
Какое давление должно быть в шинах pirelli 185/60 R14 82H ? – 2 ответа
Ошибка P0172 в Лада Калина – 3 ответа
Не набирает обороты Лада Калина – 2 ответа
Течет радиатор отопителя Лада Калина – 3 ответа
Можно ли поставить заднюю балку на Калину от 2109 или 2110? – 1 ответ

Это интересно: Можно ли включать на полному ходу заднюю передачу (видео)

Не работает стеклоподъемник на Калине

Машина не заводится, щелкает реле, ВАЗ Калина

Заднее стекло туго опускается, Калина

Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине?

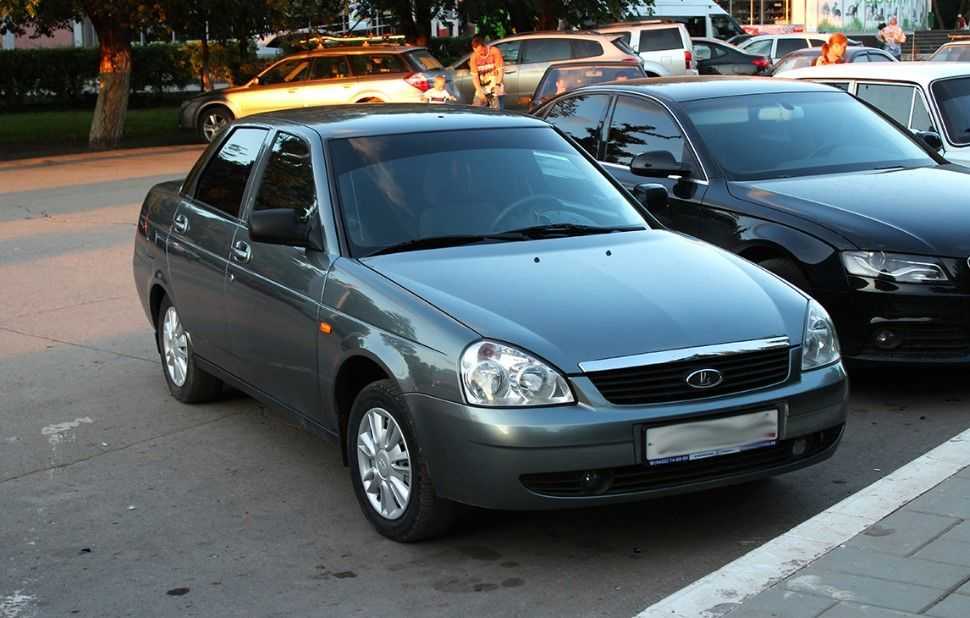

Схема стеклоподъемников Приоры

Схема стеклоподъемников Приоры особенности подключения

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.

Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери.

При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.

При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.

Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно.

Это свойство можно использовать для поиска неисправности в цепи.

Схема стеклоподъемников Приоры поиск неисправности

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей? Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности электронного блока управления электропакетом.

Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем.

По этой же причине стеклоподъёмники могли работать рывками. Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.

Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13.

Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу.

Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.
