Двигатель 3s fe :технические характеристики

Какое масло заливать в двигатель Тойота Калдина дизель

В дизельные движки первого поколения с небольшим остаточным моторесурсом можно лить моторное масло качества CF-4 по API согласно мануалу. Для более новых дизелей в авто второго поколения хорошим выбором станет техническая жидкость с допуском CI-4 по API. Для всесезонного использования подойдет брендовое японское масло вязкостью 5W-40. В летний период допустим переход на масло 10W-30/10W-40 по SAE и качества CI-4 по API.

TOYOTA DIESEL CF-4 SAE 10W-30

5 литров Артикул: 08883-01905

Средняя цена: 2700 рублей

1 литр Артикул: 08883-01906

Средняя цена: 650 рублей

Castrol Magnatec Diesel 10W-40

4 литра Артикул: 15CA30

Средняя цена: 1550 рублей

1 литр Артикул: 15CA2F

Средняя цена: 430 рублей

Лукойл Авангард Ультра 10W-40 API CI-4

5 литров Артикул: 19518

Средняя цена: 1400 рублей

1 литр Артикул: —

Средняя цена: —

РОСНЕФТЬ MAXIMUM SL/CF 10W-40

4 литра Артикул: 4296

Средняя цена: 900 рублей

1 литр Артикул: 4295

Средняя цена: 300 рублей

Самые надежные дизельные моторы

За последние несколько десятков лет автопроизводители сумели создать достаточно шедевров двигателестроения. Дизельные силовые установки традиционно считаются самыми надежными. Дизели берут те, кому нужно много ездить. Старые поколения двигателей имеют сравнительно простую конструкцию с хорошим запасом прочности.

BMW M57

Баварские моторы тоже ничуть не уступают основному конкуренту. Заслуженные пример того — BMW M57. Этот рядный шестицилиндровый дизель помимо впечатляющий надежности отличается еще и очень бойким характером. Изменению имиджа спортивного дизеля поспособствовала модель BMW 330d в кузове E46. Ее уже нельзя было считать медленной машиной для пенсионеров или таксистов. Это динамичный автомобиль с мощным и тяговитым дизелем. Этот турбодизельный мотор становился победителем награды двигатель года в категории А (объем от 2,5 до 3 л) с 1999 по 2002 год. А его модификации выигрывали эту награду в 2005, 2006 и 2009 годах. Мощность этих моторов в разных вариантах варьировалась от 201 до 286 лошадиных сил. Выпускались они с 1998 по 2008 год и стояли на большинстве баварских моделей десятилетия от 3 до 7 серии. Также варианты с мотором м57 встречаются и на Рендж Роверах.

Кстати, у мотора m57 был не менее легендарный предок — это семейство моторов m51. Выпускались они с 1991 по 2000 год. У них встречались мелкие проблемы, но серьёзные поломки встречаются крайне редко и чаще всего они возникают по вине самого автовладельца. Атак, эти моторы очень хорошо бегают и пробеги в полмиллиона и 1 млн километров без ремонта для них привычное дело.

Volkswagen 1.9 TDI

Если сегодня к моторам Volkswagen возникает множество вопросов, то к ставшему легендарным дизелю 1.9 TDI до сих пор практически нет претензий. Он появился в 1991 году и в различных модификация выпускался до 2010 года. Изначально он выпускался с механической системой ТНВД, которую со временем заменили на непосредственный впрыск через форсунки. На автомобилях можно встретить модификации мощностями от 90 до 150 лошадиных сил.

Несмотря на характерную «дизельную» шумность, двигатель очень популярен, поскольку кроме высочайшей надежности от еще и экономичен. Минимальный ресурс, на который он рассчитан составляет 300 тыс. км, но при нормальном обслуживании самого мотора и топливной системы он пройдет гораздо больше миллиона километров. При этом нужно следить за регламентным обслуживанием, состоянием турбины и ролика натяжения ремня навесного оборудования.

Toyota 1HD-FTE

Японский дизель объемом 4.2 и мощностью 202 лошадиные силы, под маркировкой 1HD-FTE можно встретить на Toyota Land Cruiser серий 80 и 100.

Этот рядный шестицилиндровый силовой агрегат отличается высочайшей надежностью. Благодаря высокому крутящему моменту он отлично тянет с низких оборотов, нетребователен в обслуживании.

От других двигателей семейства он отличается ТНВД с электронной системой управления и обновленной турбиной СТ20В. Несмотря на довольно большой, как для дизеля расход топлива, который на Ленд Крузере в условиях города может достигать 14 л на 100 км, его очень любят автолюбители.

Mercedes-Benz OM602

Семейство дизелей OM602, пятицилиндровых, с двумя клапанами на цилиндр и механическим ТНВД Bosch заслуженно держит пальму первенства по пробегам, стойкости к жизненным трудностям и числу оставшихся на ходу машин с ними. Выпускались эти дизели с 1985 по 2002 год — без малого двадцать лет.

Не самые мощные, от 90 до 130 л.с., они славились именно надежностью и экономичностью. У этого семейства были вполне достойные предки, поколение OM617, и вполне достойные наследники — OM612 и OM647.

Встретить такие моторы можно на Mercedes в кузове W124,W201(MB190), на внедорожниках G-class, на фругонах T1 и Sprinter и даже на более поздних W210. Пробеги многих экземпляров превышают полмиллиона километров, а рекордные — и вовсе за два. И если вовремя позаботиться о выходящих из строя топливной аппаратуре и навесном оборудовании, то конструкция не подведет.

Конструкция

Рядный 4-цилиндровый двигатель 3S-FSE оснащен поршневой группой с усиленной конструкцией, которая обеспечила безотказную работу при повышенной степени сжатия. В системе подачи топлива применен механический ТНВД, обеспечивающий подачу топлива под высоким давлением (по нормативам завода до 120 бар). Часть выхлопных газов (до 40% объема) отводилась через систему рециркуляции обратно в цилиндры. Такая схема работы позволила сократить количество вредных выбросов в атмосферу.

Блок цилиндров изготовлен из высокопрочного чугуна. Конструкция детали позволила выполнить зеркала цилиндров непосредственно в теле блока. Головка блока литая из алюминиевого сплава, включает в себя 2 распределительных вала. В конструкции ГРМ применена фирменная система VVTi, изменяющая фазы газораспределения вала впускных клапанов. Настройка зазоров в клапанном механизме выполняется при помощи шайб, которые устанавливаются между кулачком и толкателем.

Коленчатый вал имеет 5 опор. Спереди и сзади установлены сальники, предотвращающие течь масла. Система смазки принудительная, запас жидкости объемом 4,5 л находится в поддоне. При нормальных условиях температура масла составляет 80°С. Охлаждение принудительное, циркуляция жидкости выполняется насосом. Объем антифриза зависит от типа коробки передач, находится в пределах 5,7-5,8 л.

Впускной коллектор на двигателе 3S-FSE оснащен механизмом изменения поперечного сечения каналов, на входе установлен электронный дроссель. Регулировка каналов выполняется шаговым электродвигателем. Особенностью конструкции двигателя является корректировка соотношения количества топлива и воздуха для разных условий эксплуатации. На холостом ходу топливная смесь бедная, что способствует снижению расхода топлива и сокращению выбросов. По мере увеличения нагрузки состав смеси корректируется в сторону обогащения.

Инжектор мотора оборудован топливной рейкой и модернизированными форсунками, приспособленными для работы под высоким давлением. Система зажигания оснащена индивидуальными катушками, установленными в свечных колодцах.

Тюнинг двигателя Toyota 3S-FE/3S-FSE/3S-GE/3S-GTE

Чип-тюнинг. Атмо

Тойотовские двигатели 3S-GE и 3S-GTE отлично приспособлены к доработкам, подтверждением тому выступают ле-мановские моторы 3S-GT мощностью под 700 л.с., более простые 3S-FE/3S-FSE дорабатывать смысла нет, для повышения их отдачи придется заменить все, что только можно, возросшую нагрузку стоковый FE не выдержит, а учитывая возраст, тюнинг закончится капремонтом. Проще и дешевле заменить 3S-FE на 3S-GE/GTE. Что по поводу GE, они и без нас с вами неплохо отжаты, чтоб двинуться дальше нужно ставить легкую кованую ШПГ, облегченный коленвал, все должно быть отбалансировано. Шлифуем ГБЦ, впускные выпускные каналы, доводим камеры сгорания, клапаны с титановыми тарелками, распредвалы с фазой 272, подъем 10.2 мм, выхлоп прямоточный на 63мм трубе, с пауком 4-2-1, Apexi S-AFC II. В сумме это даст до 25% прибавки л.с. и ваш 3S будет крутится за 8000 об/мин. Для дальнейших движений, нужно ставить валы с фазой за 300 и максимальным подъемом, разрезные шестерни, отключать VVTi, 4-х дроссельный впуск (от TRD например) и крутить за 9000 об/мин пока не развалится.

Турбина на 3S-GE/3S-GTE

Для беспроблемной эксплуатации GTE версии, просто делаем чип, получаем свои +30-40 л.с. и никаких вопросов. Чтоб получить серьезную мощность нужно убирать стандартную турбину, искать турбо кит с интеркулером под требуемую мощность (наиболее сбалансированный вариант это Garrett GT28) и в зависимости от этого выбирать более мощные форсунки (от 630сс), низ кованый (желательно), валы фаза 268, бензонасос от супры, выхлоп прямоток на 76 трубе, настройка AEM EMS. Конфиг покажет около 350 л.с. Дальнейшее повышение мощность возможно с использованием кита на базе Garrett GT30 или GT35, с усиленным низом, ездить будет быстро, громко, но не долго.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<�НАЗАД

Список моделей авто в которых устанавливался

Двигатель Тойота 3S-FE производился в Японии на заводе Kamigo Plant, а также в США на заводе Тoyota Motor Manufacturing, Kentucky, Inc. в Джорджтауне с 1986 по 2003 год. 3S-FE устанавливался на японские авто класса D, E, а также ставился на минивэны и паркетники с передним и полным приводом. Всего было выпущено более миллиона машин для японского, европейского и американского рынков.

Моторы 3S-FSE,выпущенные после 1996, года устанавливались на немногочисленные Corona Premio ST210, а также Vista V50 и Nadia SXN10.

Модель Тойота Привод Годы выпуска
Avensis ST220 2WD 1997 — 2003
Caldina ST190, ST210 2/4WD 1992 — 2002
Camry V20, V30, V40 2/4WD 1986 — 1998
Carina ST170, ST190, ST215 2/4WD 1987 — 2001
Carina ED ST200 4WD 1993 — 1998
Celica ST160, ST180, ST200 2/4WD 1986 — 1996
Corona ST170, ST190, ST210 2/4WD 1987 — 2001
Corona Exiv ST200 2WD 1989 — 1998
Curren ST200 2WD 1994 — 1999
Ipsum/Picnic SXM10 2/4WD 1996 — 2001
Gaia SXM10 2/4WD 1998 — 2002
Nadia SXM10 2/4WD 1998 — 2002
Rav4 SXA10 2/4WD 1996 — 2000
Vista V55, Ardeo 4WD 1998 — 2002

Похожая статья Технические характеристики 4216 двигателя УМЗ

Второе поколение Toyota Caldina

Вторая генерация автомобиля вышла в свет в 1997 году. Машина стала заметно современнее и она все больше соответствовала линиям кузова, которые были характерны для Тойоты тех дней. Авто быстро полюбился людям и стал показывать хорошие продажи.


Двигатель 7A-FE на Toyota Caldina

Эти машины оснащались несколькими моторами. Среди них были уже известные нам 7A-FE, 3S-FE, 3S-GE и новые 3S-GTE (двухлитровый бензиновый ДВС мощностью 260 л.с.), а также турбированный дизельный 3C-TE (силовой агрегат с рабочим объемом в 2,2 литра и мощностью в 94 лошадиные силы).

3S-GTE ставили также на:

  • Celica 4-6 генерации (1989-1999);
  • MR2 2 генерации (1989-1999).

Силовой агрегат 3C-TE можно было встретить на таких моделях автомашин, как:

  • Carina 7 генерации (1997-2001);
  • Corona Premio 1 генерации (1997-2001);
  • Estima Emina 1 генерации (1992-1999);
  • Estima Lucida 1 генерации (1992-1999);
  • Gaia 1 генерации (1998-2004);
  • Ipsum 1 генерации (1996-2001);
  • Lite Ace Noah 1 генерации (1998-2001);
  • icnic 1 генерации (1996-2001);
  • Town Ace Noah 5 генерации (1998-2001).

Технические характеристики двигателя 3S-GTE

Всего было выпущено 4 генерации двигателя. В первом исполнении головка блока оказалась не самой удачной, получив 8 клапанов. Затем конструкторы игрались со степенью сжатия, меняли тип турбины, меняли распредвалы. Поэтому и характеристики силовой установки отличаются, все зависит от года выпуска и поколения.

Основные технические параметры двигателя следующие:

Рабочий объем 2 л
Блок цилиндров чугун
ГБЦ алюминий
Количество цилиндров 4
Количество клапанов 8-16
Диаметр цилиндра 86 мм
Ход поршня 86 мм
Мощность двигателя 225-260 л.с. при 6000 об/мин
Крутящий момент 275-324 Н*м при 4000 об/мин
Турбонаддув турбины Toyota CT26 и CT20b
Система питания EFI
Тип топлива бензин 95, 98
Расход топлива:
— городской цикл 9 л / 100 км
— загородный цикл 6.5 л / 100 км
Система ГРМ Twin Cam, ремень

Как видите, технические характеристики мотора сильно отличаются в зависимости от поколения. Но можно судить по любой генерации, что двигатель спортивный, с очень высоким крутящим моментом и прекрасной мощностью. Двигатель отвечает самым высоким требованиям по качеству и надежности.

Термостат

Термостат крайне не рекомендуется демонтировать без острой необходимости. Снимается деталь достаточно просто: нужно слить ОЖ и вывернуть две крепежные гайки, демонтировав впускной патрубок. Далее снимаем агрегат, а также прокладку с него.

Устанавливается деталь в патрубок путем обратной сборки. Заменив прокладку, монтируем сначала агрегат, а затем впускной патрубок, закрутив две крепежные гайки. Залив ОЖ, необходимо убедиться в отсутствие протечек после прогрева мотора.

Для проверки термостата нужно опустить деталь в воду и не спеша повышать температуру. Клапан термостата откроется при определенном температурном режиме. Оптимальная температура: от 80 до 84 градусов, допустимая не должна превышать 95 градусов. Подъем клапана должен составлять 8 милиметров.

Масло и фильтр

Не слушайте «экспертов» и используйте рекомендованное масло вне зависимости от пробега

Установленные меры предосторожности при работе с горюче-смазочными материалами помогут избежать множества неприятных ситуаций и производить замену безопасно. Не следует контактировать со смазкой длительное время, поскольку прямой контакт может вызывать рак кожи

После работы с маслом нужно тщательно вымыть руки чистящими средствами и мылом, а также обработать специальным кремом. Ни в коем случае не стоит использовать горючее, растворитель или керосин для очистки кожи от следов смазки.

Правильный выбор смазки

Правильным ответом на вопрос, какое масло лить в 3S-FE станет рекомендация инженеров производителей мотора. Выбирать необходимо API, не ниже SH (SL, SJ). Вязкость подбирается в зависимости от температуры, соответствующей условиям эксплуатации машины до следующей замены.

Проверка уровня

Автомобиль нужно установить на ровной поверхности, заглушить двигатель и дождаться, пока смазывающая жидкость стечет в картер. Маслоизмерительный щуп требуется извлечь и протереть насухо, а затем вновь установить до упора. Следующее извлечение щупа покажет уровень масла в картере мотора. Если уровень ниже низшей отметки щупа – следует долить смазку того же типа, демонтировав крышку маслозаливной горловины.

Замена

Перед заменой нужно прогреть, а затем заглушить двигатель. Далее, открыв маслозаливную горловину и демонтировав пробку, сливаем старую жидкость. При помощи специального инструмента демонтируем масляный фильтр, очищаем поверхность блока цилиндров, смазываем прокладки и вкручиваем новый фильтр. Тем же инструментом доворачиваем фильтр на ¾ оборота.

После очистки сливной пробки нужно залить новое масло, закрыть горловину и запустить двигатель 3S-FE. Убедившись в отсутствии протечек, глушим двигатель и проверяем уровень смазки.

Недостатки, поломки и проблемы двигателя 3С-ФЕ

Этот агрегат очень надежен, но в сети немало отзывов с разрушением таких двигателей. Проблема чаще всего касается моторов последних лет выпуска и ее суть в следующем: из-за некачественных болтов происходит обрыв шатуна, который затем пробивает блок.

Ремень ГРМ тут очень нагружен: кроме распредвала он вращает и помпу и маслонасос. Поэтому причин для обрыва у него немало, хорошо что при этом клапана обычно не гнет.

После 200 000 км нередко залегают маслосъемные кольца и появляется расход смазки и пока вы не решитесь на капремонт он может достичь одного литра на 1000 км пробега.

Это старый мотор, обычно с большим пробегом и мелкие поломки случаются постоянно. Регулярно сбоит система зажигания, но прежде всего это касается первых модификаций, невысокой надежностью отличаются опоры силового агрегата, а также его лямбда-зонд. Так как гидрокомпенсаторов нет, зазоры клапанов нужно регулировать раз в 100 000 км.

Производитель заявил ресурс двигателя 300 000 км, но он легко может пройти 500 000 км.

Источник

Обслуживание силового агрегата

Для нормальной работы ДВС необходимо регулярно проводить техническое обслуживание. Несоблюдение этого правила может привести к ухудшению характеристик или к полному выходу из строя агрегата.

Для обслуживания необходимо:

  • По преодолению 10000 км провести замену моторного масла. Подойдёт полусинтетический смазочный материал вязкостью 5w30. Одновременно с маслом следует заменить масляный фильтр;
  • После 20000 км необходимо проверить тепловой зазор клапанов газораспределительного механизма. Почистить вентиляцию картера. Проверить работоспособность свечей зажигания и целостность ремней навесного оборудования;
  • После преодоления автомобилем 40000 км производитель рекомендует заменить охлаждающую жидкость и воздушный фильтр. При необходимости следует промыть систему охлаждения.

Термостат

Термостат крайне не рекомендуется демонтировать без острой необходимости. Снимается деталь достаточно просто: нужно слить ОЖ и вывернуть две крепежные гайки, демонтировав впускной патрубок. Далее снимаем агрегат, а также прокладку с него.


Кликните для увеличения

Устанавливается деталь в патрубок путем обратной сборки. Заменив прокладку, монтируем сначала агрегат, а затем впускной патрубок, закрутив две крепежные гайки. Залив ОЖ, необходимо убедиться в отсутствие протечек после прогрева мотора.

Для проверки термостата нужно опустить деталь в воду и не спеша повышать температуру. Клапан термостата откроется при определенном температурном режиме. Оптимальная температура: от 80 до 84 градусов, допустимая не должна превышать 95 градусов. Подъем клапана должен составлять 8 милиметров.

3.5 и 4.0 GR – большие и долговечные

Минивэнам и внедорожникам не обязательно использовать дизельные двигатели. Надежный бензиновый агрегат в долгосрочной перспективе дешевле в содержании и определенно создает меньше проблем.

Тойота специализируется не только на популярных малых объемах, но и больших. Такие агрегаты пользуются спросом в больших седанах, внедорожниках и фургонах. V8 UZ вошел в историю, как практически несокрушимый!

Из более новых моторов можно выделить серию GR, которая включает мотор 4.0 (Prado) и 3.5 (Toyota Camry, Highlander). Несмотря на то, что двигатели сохранили непосредственный впрыск и не имеют наддува, их нельзя назвать устаревшими. Ряды цилиндров имеют угол развала 60 градусов, а чугунные гильзы впрессованы в блок.

Четырехлитровый двигатель был адаптирован для продольной сборки и используется на внедорожниках.

Отказы? В 4.0 порой пробивает прокладку ГБЦ. Немного более длинный список имеет 3.5. Довольно часто отказывает насос охлаждающей жидкости и приходится менять катушки зажигания (до 2010 года). Проблемы порой доставляет и муфты VVT-i – шум, неисправности датчика. Впрочем, обычно эти недостатки не слишком дороги в устранении.

Достоинства:

  • — сравнительно простая конструкция
  • — хорошая долговечность
  • — достойная динамика
  • — низкий уровень шума и вибраций

Недостатки:

  • — высокий расход топлива (в сравнении с дизельным двигателем)
  • — недостаточно эффективен в сочетании со старой 4-ступенчатой автоматической коробкой передач

Toyota в России

Впервые официальное представительство известного бренда в России появилось в 1998 г. Динамичное развитие автомобильного рынка подтолкнуло Toyota Motor Corporation к созданию национальной компании ООО «Тойота мотор» (2002). Она занималась маркетингом, продажей авто на территории РФ.

2007 г. — в России начало функционировать ЗАО «Тойота Банк». Банк занимался кредитованием дилеров авто Toyota, Lexus. Этот ход существенно облегчил оптовую и розничную покупку автомобилей известной марки. Вскоре в поселке Шушары был открыт автосборочный завод по выпуску авто Toyota Camry класса «Е». Предполагалось, что завод будет выпускать порядка 20 тыс. машин в год с перспективой до 300 тыс. машин. По итогам 2011 г. на предприятии работало 600 человек, объем выполненной работы превысил 14 тыс. автомобилей.

На конец 2011 г. японский концерн в России представляли ООО «Тойота Мотор», ООО «Тойота Мотор Мануфэкчуринг Россия». Их главные офисы расположились в Москве и Санкт-Петербурге.

2015 г. — Тойота преуспела другие японские марки. Самыми популярными на российском рынке признаны модели авто Land Cruiser Prado, Toyota Camry, Land Cruiser 200 и RAV4.

Первенство среди полноразмерных внедорожников премиум-сегмента на сегодняшний день занимает Toyota Land Cruiser 200. Доля авто на рынке составила 45%.

Особенности конструкции

ДВС 3S-FE сконструирован просто и продуманно. Блоки цилиндров выполнены из чугуна, головки блока из алюминия. Распределительных вала два. Гидрокомпенсаторов нет. Головки блока продуваются слабо, поэтому двигатель не подходит для форсированных нагрузок. Система подачи топлива инжекторная с электронным многоточечным впрыском.

Из недостатков мотора 3S-FE можно отметить шумную работу выхлопной системы, ощутимые шуршания шкивов и роликов. После 200 000 км проявляется хороший масляный аппетит и большой расход топлива. Двигатель завален к моторному щиту, что усложняет доступ для обслуживания.

Похожая статья Технические характеристики двигателя ВАЗ 21214

Normal sound of properly operating 3S-FE engine / Работа двигателя 3S-FE Toyota

Серьёзная проблема обнаружилась после модернизации 1996 года. Конструкторы снизили массу поршневой группы на 0,7 кг, оставив неизменным коленвал. В целях экономии балансировку обновлённого кривошипно-шатунного механизма не производили, что привело к появлению вибрации. Под её действием головки болтов одного из шатунов отрывает. Деталь срывается с места и пробивает блок цилиндров. Для предотвращения аварии во время ремонта поршневой группы необходимо менять шатунные болты и закручивать строго с номинальным моментом.

Доработки агрегата в 1996 году затронули систему зажигания. Механические трамблёры заменили на сдвоенные катушки, которые работают на 2 свечи. Это увеличило нагрузку на свечи и проводку в 2 раза.

В некоторых моделях 3S-FE установлена система рециркуляции газов EGR. Для управления использован электровакуумный клапан и вакуумный модулятор-мембрана. При разрежении газа клапан EGR открывается. После закрытия клапана EGR отработанные газы проходят через фильтр модулятора. Каждые 2 года фильтр желательно продувать с помощью сжатого воздуха.

Как я ездил с пробитой прокладкой ГБЦ. Замена прокладки на 3S-FE, Toyota Vista SV30. Правильно работающий двигатель 3S-FE(toyota)

https://youtube.com/watch?v=lvggDZAkiLY

Тюнинг 3S-FE

Как и большинство силовых агрегатов других мировых производителей, двигатель 3-С-ФЕ можно тюнинговать. Вкратце перечислим, что придется доработать, чтобы повысить мощность движка:

  1. Заменить распредвалы на спортивные варианты.
  2. Заменить поршни на более легкие по весу.
  3. Заменить на более производительные форсунки и бензонасос на более мощный.

Форсированный мотор «жрет» много бензина. Для того, чтобы выдавалась увеличенная мощность, устройству требуется сжигать намного больше топлива.

Последний год, когда с завода в Японии шли машины с двигателями 3S-FE, был 2001. Но, эти автомашины Тойота разных моделей успешно эксплуатируются до сих пор.

Перечень модификаций ДВС

За время существования ДВС характеристики двигателя несколько раз подвергались корректировке, поэтому у мотора 4S-FE имеются две модификации:

  • Gen 1 – годы производства 1991 – 1999 г., мощность 115 л. с. специально для Toyota Corona;
  • Gen 2 – выпуск 1995 – 1999 г., мощность 125 л. с., степень сжатия 9,5, доработан впускной коллектор.


Мотор 4S-FE Gen2

Двигатель 4S-Fi нельзя считать модификацией 4S-FE, даже условно. Это скорее предшественник силового привода с распределенным впрыском, в котором был установлен моноврыск по совсем другой схеме. В двух указанных версиях Gen применяется то же самое навесное оборудование, что и в базовом варианте.

Toyota Caldina 1 поколения

Автомобиль был создан в 1992 году, Toyota хотела составить конкуренцию Subaru Legacy Touring Wagon, который был лидером продаж в сегменте среднеразмерных пикапов. План компании сработал, и Kaldina стала хорошо продаваться, о ней говорили как о роскошном спортивном фургоне. И когда кто-то говорил о быстрых грузовиках в Японии, все в голове представляли именно Toyota Caldina.

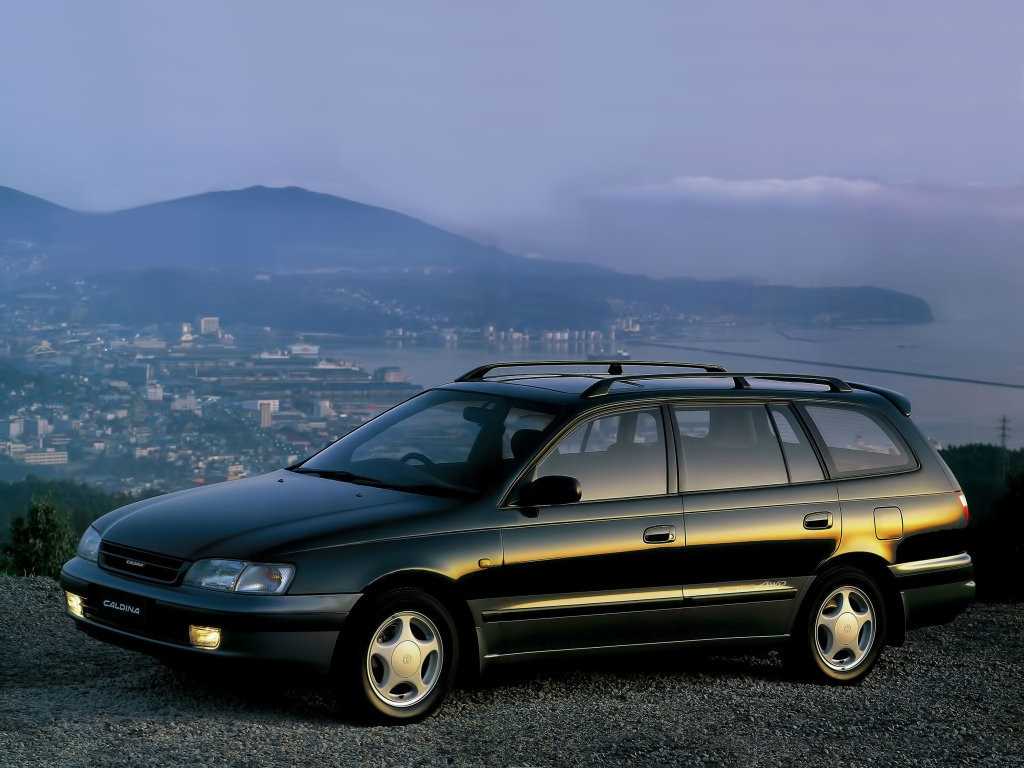

Тойота Калдина 1992г

Для этого автомобиля предлагалось множество двигателей. 4S-FE — бензиновый двигатель объемом 1,8 литра мощностью 125 лошадиных сил. Этот силовой агрегат можно увидеть и на других автомобилях Toyota:

  • Carina ED 2 поколения (1989-1991);
  • Камри 3-4 поколения (1990-1998 гг);
  • Карина 5-6 поколение (1990-1994);
  • Chaser 4-6 поколения (1988-2001);
  • Corona Generation 9-10 (1989-1996);
  • Crown Exiv 1-2 поколения (1991-1998);
  • Crown SF 10 поколения (1992-1996 гг);
  • Крест 3-4 поколения (1990-1996);
  • Текущее 1 поколение (1995-1998 гг);
  • Mark II 6-7 поколения (1990-19996 гг);
  • Просмотр 3-4 поколения (1990-1998).

3S-FE — еще один возможный двигатель для этой модели. Рабочий объем силового агрегата составлял 2,0 литра, а мощность достигала 135 «лошадей», иногда он имел альтернативные комплектации и выдавал еще 5 л.с., то есть 140 лошадиных сил.

Такой ДВС получил распространение и в других автомобилях Тойота, его устанавливали в:

  • Авенсис 1 поколения (1997-2003 гг);
  • Carina ED 2 поколения (1989-1991);
  • Камри 2-4 поколения (1986-1998);
  • Карина 6-7 поколения (1992-2001);
  • Carina E 6-го поколения (1992-1998 гг);
  • Celica 4-6 поколения (1985-1999);
  • Corona Generation 8-10 (1987-1996);
  • Crown Exiv 1-2 поколения (1989-1998);
  • Crown Award 1 поколения (1996-2001);
  • Corona Generation SF 9-10 (1987-1996);
  • Текущее 1 поколение (1994-1998 гг);
  • Гайя 1 поколения (1998-2004 гг);
  • Ипсум 1 поколения (1996-2001);
  • Lite Ace Noah 1 поколения (1996-2001);
  • Надя 1 поколение (1998-2003);
  • Пикник 1 поколения (1996-2001 гг);
  • РАВ4 1 поколения (1994-2000 гг);
  • Таун Эйс Ной 5 поколения (1996-2001);
  • Просмотр 2-5 поколений (1986-2003);
  • Виста Ардео 1 поколения (1998-2003).

1993 Тойота Калдина, двигатель 3S-FE

Силовой агрегат 3S-GE — самый мощный из предлагаемых для модели этого поколения.

Это был двигатель объемом 2,0 л мощностью 165-175 л.с., двигатель 3S-GE можно было встретить в таких моделях Toyota, как:

  • Altezza 1 поколения (1998-2005 гг);
  • Carina ED 2 поколения (1989-1991);
  • Камри 2-3 поколения (1986-1992 гг);
  • Carina E 6-го поколения (1992-1996 гг);
  • Селика 5-6 поколения (1989-1999);
  • Corona Generation 8-9 (1987-1992);
  • Crown Exiv 1-2 поколения (1989-1998);
  • Crown SF 9 поколения (1987-1992 гг);
  • Текущее 1 поколение (1994-1998 гг);
  • MR2 2 поколения (1989-1999 гг);
  • РАВ4 1 поколения (1994-2000 гг);
  • Просмотр 2-3 поколения (1986-1992).

Двигатель Toyota Caldina 3S-GE

Помимо бензиновых силовых агрегатов предлагался и дизель 2С, его рабочий объем составлял 2,0 литра, мощностью 73 л.с., это хороший тяговитый двигатель. Он был экономичным и любил размеренный стиль вождения.

Кроме этой модели автомобиля этот двигатель устанавливался на:

  • Тойота Карина 5-6 поколение (1988-1996);
  • Тойота Карина Е 6 поколения (1992-1996);
  • Тойота Королла 7 поколения (1991-2002 гг);
  • Тойота Корона 9-10 поколения (1987-1996);
  • Toyota Lite Ace 3-5 поколения (1985-2007);
  • Тойота Спринтер 7 поколения (1991-1995);
  • Toyota Town Ace 2-3 поколения (1992-2008).

Также существовала слегка модифицированная версия автомобиля для некоторых других рынков. Внешне эти машины отличаются, но незначительно. На эти автомобили ставились другие двигатели. 5E-FE — это 1,5-литровый бензиновый двигатель мощностью 97 л.с., с некоторыми другими комплектациями он мог развивать мощность до 100 «лошадей».

Двигатель Toyota Caldina 5E-FE

Этот двигатель можно увидеть под капотом других моделей Toyota:

  • Королла 7 поколения (1991-2002 гг);
  • Corolla II 3-4 поколения (1990-1999);
  • Корса 4-5 поколения (1990-1999);
  • Cynos 1 поколения (1991-1995 гг);
  • Раум 1 поколения (1997-2003 гг);
  • Спринтер 7 поколения (1991-2002 гг);
  • Терцель 4-5 поколений (1990-1999).

Был также дизель 3C-E рабочим объемом 2,2 литра, развивавший мощность 79 лошадиных сил. Его также можно найти на других моделях Toyota, включая:

  • Королла 7-9 поколения (1991-2004);
  • Королла Филдер 1 поколения (2000-2004 гг);
  • Lite Ace 5 1 поколения (1996-2007);
  • Спринтер 7-8 поколения (1995-2002 гг);
  • Таун Ас 3 поколения (1996-2008).

Также эти автомобили комплектовались двигателями 3S-FE, 2C, о которых мы уже говорили выше.

Замена масла с промывкой мотора. Тойота Виста.

Делюсь своим опытом подмены масла

автомобиля тойота виста 30.Двигатель 4s-fe .

Похожие новости

Сколько Заливать Масла В Двигатель Ваз 2107… Какое масло заливать в Ваз 2107? «Семерка» от ВАЗа – один из рекордсменов-долгожителей нашего автопрома. Сколько литров масла заливают в двигатель КАМАЗ. С момента выпуска первого экземпляра в 1982 году он не сходил с сборочного потока 30 лет. Сколько масла заливать в в двигатель Лады зависит от конкретной модели. Для Приоры. Модель поз…

Замена Масла В Муфте Киа Спортейдж 3… При всем этом принципиально не спутать с пластмассовым болтом, на пластмассовой крышке, касаться которого не нужно. Болт обязан быть дюралевый, при этом на самом блоке коробки. Но сложность в таком вопросе, что находится он конкретно под самим аккумом, снимать который достаточно проблематично.Бывают достаточно обычной метод, когда смена масла в Ко…

Двигатель 3S

Автопроизводители из Японии известны своей качественной продукцией, в число которых входят силовые агрегаты. Двигатель 3S в полной мере относится к ним, так как зарекомендовал себя только с положительной стороны. Появление этого замечательного мотора серии 3S отмечено в уже далёком 1986 году, а выпуск его продолжался до 2000 года. ДВС 3S представляет собой инжекторный мотор, объёмом 2 литра. Вес силовых агрегатов этой серии сильно зависит от модификации моторов.

Технические характеристики

Производство Kamigo Plant Toyota Motor Manufacturing Kentucky
Марка двигателя Toyota 3S
Годы выпуска 1984-2007
Материал блока цилиндров чугун
Система питания карбюратор/инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 86
Диаметр цилиндра, мм 86
Степень сжатия 8.5 8.8 9 9.2 9.8 10 10.3 11.1 11.5
Объем двигателя, куб.см 1998
Мощность двигателя, л.с./об.мин 111/5600 115/5600 122/5600 128/6000 130/6000 140/6200 150/6000 156/6600 179/7000 185/6000 190/7000 200/7000 212/7600 225/6000 245/6000 260/6200
Крутящий момент, Нм/об.мин 166/3200 162/4400 169/4400 178/4400 178/4400 175/4800 192/4000 186/4800 192/4800 250/3600 210/6000 210/6000 220/6400 304/3200 304/4000 324/4400
Топливо 95
Экологические нормы
Вес двигателя, кг 143 (3S-GE)
Расход топлива, л/100 км — город — трасса — смешан. 13.0 8.0 9.5
Расход масла, гр./1000 км до 1000
Масло в двигатель 5W-30 / 5W-40 / 5W-50 / 10W-30 / 10W-40 / 10W-50 / 10W-60 / 15W-40 / 15W-50 / 20W-20
Сколько масла в двигателе, л 3.3 — 3S-GTE 1 Gen. 3.6 — 3S-GE 2 Gen. 3.7 — 3S-FE/3S-GTE 2 Gen. 4.0 — 3S-GE 3 Gen./4 Gen. 4.0 — 3S-GTE 3 Gen./4 Gen. 4.8 — Altezza RS200
Замена масла проводится, км 10000 (лучше 5000)
Рабочая температура двигателя, град. 95
Ресурс двигателя, тыс. км — по данным завода — на практике — 300+

Распространенные неисправности и эксплуатация

  1. Поломка ТНВД. Проблема сопровождается проникновением топлива в картер и большим износом ШПГ. Симптомы: прибавка масла, от которого пахнет бензином, подергивание во время езды, мотор периодически глохнет, неравномерность хода, плавание оборотов. Требуется заменить ТНВД.
  2. Заклинивание клапана EGR. Причина – закоксовывание из-за плохого топлива. В результате плавает количество оборотов, мотор сбоит и авто не едет. Требует прочистка клапана.
  3. Падение оборотов, остановка агрегата. Необходимо прочистить модуль дроссельной задвижки, а также коллектор впуска. Похожей симптоматикой проявляется поломка бензонасоса и воздушного фильтра.
  4. Перерасход топлива. Нужно регулировать систему зажигания, почистить форсунки, клапан устройства холостого хода и БДЗ.
  5. Вибрации. Причина – износ подушки мотора либо выход из строя одного из цилиндров.
  6. Перегрев. Замените радиаторную крышку.

В целом агрегат неплох, проявляет стабильность и резвость. При хорошем уходе служит более 300 тыс. км. Не рекомендуется покупать модификацию 3S-FSE.

Варианты тюнинга мотора

Атмосферный двигатель 4S FE чаще всего имеет заниженные характеристики на автомобилях для экспорта в Европу.

Механический тюнинг для получения 200 л. с. стоит гораздо дороже:

  • придется купить интеркуллер для охлаждения воздуха, чтобы повысить степень сжатия;
  • вместо выпускного штатного коллектора монтируется прямоточный выхлоп и «паук»;
  • шлифуются каналы впускного тракта, используется фильтр нулевого сопротивления.


Тюнинг 4S-FE Наддувный тюнинг обойдется еще дороже, резко снизится эксплуатационный ресурс ШПГ и цилиндров, клапанов и коленвала. Кроме установки турбины, необходимо выполнить следующие действия:

  • портинг головки ГБЦ (шлифовка неровностей для снижения аэродинамических потерь);
  • изменение формы выхлопа и установка высокопроизводительных форсунок;
  • турбокит и замена распредвалов модификациями с широкой фазой;
  • настройка систем, смена контроллера программного управления.

Таким образом, мотор 4S-FE изначально имеет высокий эксплуатационный ресурс. Предназначен для компоновки седанов С, D и D+ классов для рынка Японии и Европы.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
