Мотоцикл ява 350 638: обзор, технические характеристики

Дополнение

Тюнинг Ява 350 очень часто затрагивает и выхлопную систему. Несмотря на противопоказания специалистов, многие владельцы устанавливают на данный мотоцикл прямотоки, изготовленные из глушителей ВАЗ 2131; 21213; 21214. Ведущая к двигателю часть трубы обрезается в 5 см от самого глушителя, а часть, выходящая наружу, загибается под необходимым углом. При стыковке с коленом, труба немного надрезается и плотно насаживается. К прямотоку предварительно приваривается корпусное крепление, а на сам мотоцикл в завершении монтируется подножка.

Презентабельности и функциональности агрегату добавит тахометр, зачастую заимствованный у ВАЗ 2106. Его подключение производится по тем же параметрам, что и в автомобиле. Установка стартера на Ява 350 – процедура довольно сложная, но вполне реальная. Требует она смены маховика, дополнительного крепления на корпус и усиленной АКБ.

Подсветка мотоцикла – еще одно характерное проявление спортивного тюнинга. Светодиоды, цвет которых, может, как подчеркивать цвет аппарата, так и быть с ним в контраст, освещают ключевые узлы конструкции: двигатель, выхлопную трубу, колесные диски.

Правильно произведенный тюнинг способен не просто преобразить Вашего двухколесного приятеля, но и значительно улучшить его технические параметры, сделав мотоцикл предметом зависти окружающих мотолюбителей.

Технические характеристики

Советские мотоциклисты недаром мечтали об этой модели! У Явы 350 технические характеристики неплохи, особенно для своего времени, хотя сейчас они выглядят безнадёжно отстающими. Но этот мотоцикл был впервые выпущен почти 40 лет назад, и было бы несправедливо требовать от него соответствия современным стандартам.

Двигатель

Простейший (но для своего времени – очень даже прогрессивный!) 2-тактный 2-цилиндровый двигатель требует заливать в бензобак бензин с добавлением масла, чтобы механизмы могли нормально смазываться. Мощность – 26 л.с., и этот мотор способен разогнать мотоцикл до максимальной скорости в 130 км/ч. Двухтактный силовой агрегат не отличается высоким ресурсом, но всё равно он достаточно живуч.

Трансмиссия

В коробке передач не 5 передач, как привыкли байкеры в наши дни, а всего 4. Но передаточные числа довольно длинные, так что их хватает. А во всём, что касается надёжности, КПП Явы 350 может послужить образцом для подражания многим китайским бракоделам, которые в XXI веке ухитряются клепать мотоциклы с коробками, заедающими при каждом десятом переключении.

Ходовая часть и тормоза

Стальная рама со всей вышеописанной конструкцией покоится на четырёх стандартных амортизаторах – два сзади плюс вилка спереди. Никаких настроек не предусмотрено, что было нормой для 80-х годов прошлого века. Тормоза тоже простенькие, барабанные, причём дискового тормоза нет даже на переднем колесе. Тормозной путь довольно значительный, так как весит байк немало.

Электроника

Для этой модели впервые был применён аккумулятор на 12 вольт вместо 6. Это пошло мотоциклу на пользу – электросхема в нём чрезвычайно проста, пусть и архаична. Зарядка АКБ начинается, когда двигатель набирает обороты от 1000 в минуту и выше, а обеспечивает её генератор, работающий совместно с диодным выпрямителем напряжения. По сравнению с предыдущей моделью чехословацкого завода генератор стал в целых 2,8 раза мощнее.

Вес и габариты

Сухая масса байка достаточно велика, 156 кг без коляски. В ту эпоху никто особенно не задумывался о применении более современных технологий с целью снижения веса и, соответственно, улучшения энерговооруженности. Впрочем, по сравнению со многими советскими мотоциклами детище чехословацких инженеров тяжёлым совсем не кажется.

Управляемость

В наши дни этот байк наверняка бы назвали «мотоциклом двойного назначения«. Он одинаково хорошо справляется с ездой как по асфальту, так и по грунтовым дорогам, и даже лёгкого бездорожье ему по плечу, особенно если озаботиться покупкой подходящей резины. Если сравнивать его не с современными мотоциклами, а с теми, что выпускались на закате СССР, он будет очень даже хорош.

Расход топлива

Ява 350 способна ездить на любом бензине, какой вам только удастся найти. Не забывайте мешать его с маслом в пропорции 40 к 1! А если вы меняете двигатель или какие-то элементы поршневой группы, то соотношение должно быть 33 к 1, согласно рекомендации завода-производителя. Расход топлива на трассе может достигать 5 литров на 100 км, а в городских условиях вырастать и до 7 литров.

Доработка и ремонт

Существенным недостатком карбюратора Иков 2829CE является плохой запуск мотоцикла в холодную погоду из-за несовершенной конструкции обогатителя. Трудный пуск отмечают не только владельцы 638 моделей, но и хозяева некоторых ковровских мотоциклов, на которые с завода устанавливались такие карбюраторы. Все дело в том, что забор топлива для обогащения смеси происходит из отдельного канала в поплавковой камере, с которой он связан жиклером.

Также для забора воздуха к обогатителю используется вентиляционный канал, расположенный сбоку карбюратора. Сечение этого канала настолько велико, что разрежения в обогатителе недостаточно для всасывания топлива через жиклер. В результате в канал за дросселем попадает не обогащенная смесь, а пары бензина вперемешку с холодным воздухом, что конечно не способствует успешному пуску двигателя.

В этом случае разрежения станет достаточно для всасывания нужного количества топлива из камеры. Насчет вентиляции камеры можно не беспокоиться, т.к. с другой стороны карбюратора расположен такой же канал.

Еще одним альтернативным решением данной проблемы является установка утопителя поплавка, как на старых карбюраторах (подробнее на фото).

История

Первая модель Явы, выпускавшаяся по лицензии Wanderer с 1929 г., имела четырёхтактный двигатель объёмом цилиндров 500 см3, была достаточно сложной, дорогой и не пользовалась спросом. Успех к марке пришел с освоением в 1931 г. легкого мотоцикла с двухтактным двигателем с объёмом цилиндра 175 см3. В 1934 г. была освоена четырёхтактная Ява с объёмом двигателя 350 см3, затем двухтактная с объёмом двигателя 250 см3. В 1937 г. начался выпуск мотовелосипеда Ява-Робот.

После оккупации Чехословакии в 1938 г. завод перешел под контроль немецких властей и начал производство военной техники. Однако, разработка новых моделей мотоциклов на нём продолжилась. К концу 1944 г. предприятием были подготовлены к производству новые модели мотоциклов с двухтактными двигателями объёмом 250 и 350 см3 и задней подвеской свечного типа конструкции DKW.

После освобождения Чехословакии завод был национализирован и уже в мае 1945 г. возобновил производство мотоциклов. В 1946 г. новая модель Явы 250 произвела сенсацию на выставке в Париже, завоевав золотую медаль. За мягкость хода мотоцикл получил прозвище «Перак» (пружинящий).

В 1953 г. был начат выпуск нового семейства мотоциклов Ява с двухтактными двигателями объёмом 250 и 350 см3 и маятниковой задней подвеской. Мотоциклы производились совместно с другим Чешским предприятием CZ.

В 1970 г. началось производство новой серии мотоциклов Ява 250—623 и 350—633, отличавшихся оригинальным дизайном. Мотоциклы имели хребтовую раму и двигатель с раздельной системой смазки. В 1973 г. в серию пошла модель Ява 350—634 с дуплексной закрытой рамой и новым мотором. Производство мотоциклов с объёмом двигателя 250 см3 прекратилось. После модернизации в 1984 г. модель получила индекс 638 и с небольшими изменениями продолжает выпускаться. Общее количество выпущенных мотоциклов Ява в 80-х годах превысило 3 млн шт.

На совместном предприятии «Ява-Индия» под маркой «Езди» с 1960 года выпускались модели Ява-250, а с 1983 года Ява-350.

После распада СЭВ производство мотоциклов Ява резко сократилось, однако предприятию удалось остаться на плаву и сохранить производство мотоциклов оригинальной конструкции. Ассортимент моделей расширился и включает в себя мотоциклы с более мощными двигателями Rotax и Honda.

Особенности электрооборудования

По многим параметрам узлы и агрегаты чешского мотоцикла были схожи с отечественными изделиями, но при этом отличались:

1. высоким качеством;
2. поразительной износостойкостью;
3. ремонтопригодностью и длительным ресурсом.

В те годы мотоциклы Ява были в дефиците, поэтому нередко продавались с рук. И при этом, цена оставалась достаточно высокой. Новые владельцы могли тут же садиться за руль и эксплуатировать технику без всяких ограничений, поскольку:

1. проводка на Яву не требовала ухода;
2. двигатель имел значительный моторесурс;
3. амортизаторы и подвеска имели достаточно высокий запас прочности;
4. расходные материалы требовались не чаще, чем предусмотрено техническим регламентом.

Инструкция по ремонту мотоциклов Ява, официально поставлявшихся в СССР

Однако, производитель постоянно модернизировал свои модели мотоциклов, и каждый раз вносил изменения в узлы и агрегаты. В частности, в разные годы на территорию СССР поставлялись:

1. модель 559-07 выпускалась с 1969 года под именем «JAWA 250» и представляла собой вариант с 250 кубовым мотором, выдававшим мощность в 12 л.с. с 6В оборудованием;
2. модель 634 (01-04) выпускалась с 1973 года под именем «JAWA 350» и представляла вариант с увеличенным до 350 куб. см мотором мощностью 16 л.с., рассчитанным на работу с 6В оборудованием;
3. модель 634 (01-08) выпускалась с 1977 года под именем «JAWA 350», но уже в исполнении с 12-ти вольтовым оборудованием и на 16-ти дюймовых колесах;
4. модель 638 выпускалась с 1986 года под именем «JAWA 350». Имела лишь визуальные отличия по форме рамы и оснащалась 18-ти дюймовыми колесами (см.схему проводки Ява 638);
5. модель 640 представляла собой последнюю модификацию, которая официально поставлялась в нашу страну. Также была рассчитана на работу 12-ти вольтового оборудования и имела отличия в дизайне и подвеске.

Оригинальная схема проводки Ява 12 В модели 638

Оборудование 6W

Первые 8 лет поставок из Чехословакии, мотоциклы JAWA укомплектовывались оборудованием, рассчитанным на ток в 6В.

Оригинальная цветная схема электрооборудования Ява модели 634

На представленной выше схеме есть отличия, связанные с модификацией. В частности, у модели JAWA 634.8.00 отсутствуют:

1. контрольная лампа указателей поворотов;
2. контрольная лампа нейтрали в коробке передач;
3. конденсаторы с прерывателями.

На последующих мотоциклах эти электрические детали устанавливались в заводских условиях. А отечественные умельцы самостоятельно доукомплектовывали своих «железных коней», используя новую схему.

Различия в вольтаже не являлись препятствием для владельцев, которые нередко самостоятельно переоборудовали электропитание мотоцикла с 6В на 12В. При этом требовалось:

1. заменить генератор на новый шестиполюсный с системой самовозбуждения электрического тока, позволявшей эксплуатировать мотоцикл с полностью разряженной аккумуляторной батареей;
2. заменить лампы накаливания на более мощные;
3. установить бесконтактное электронное зажигание;
4. заменить высоковольтные провода.

Оборудование 12W

Позже производитель признал перспективность 12-ти вольтового оборудования и стал комплектовать им свои изделия. Благодаря этому:

1. на мотоциклах появилось электронное зажигание;
2. изменение схемы генератора позволяло эксплуатировать транспортное средство без аккумуляторной батареи (в дневное время суток);
3. увеличился световой поток головного освещения и повысилась яркость габаритных огней.

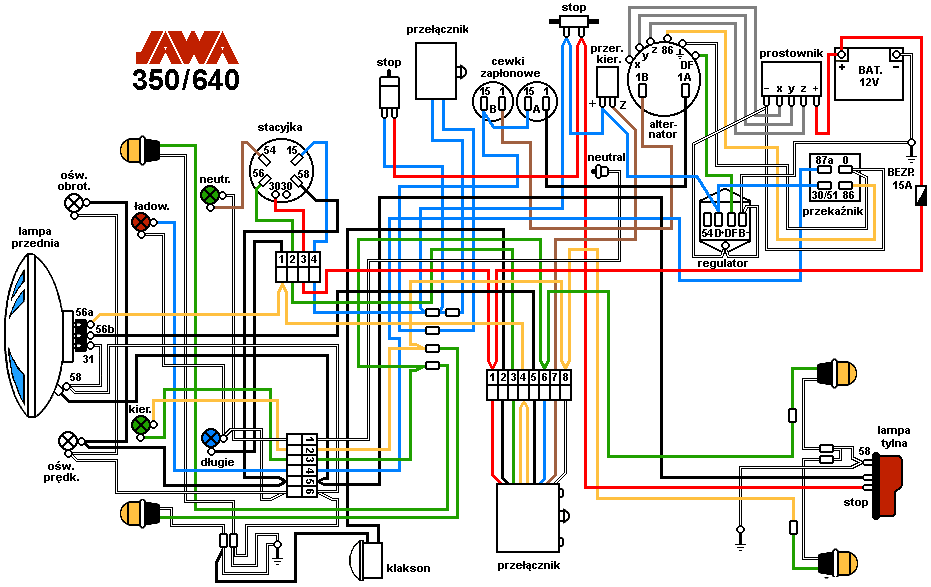

Оригинальное фото электросхемы модели 640 на чешском языке

К особенностям 12 вольтового оборудования можно отнести двухполярное реле поворотов, ранее не встречавшееся на мотоциклах. Схема его работы построена на принципе разности токов потребления контрольной лампы (6Вт) и лампами указателей поворотов (21Вт):

при включении правого поворота «+» с генератора или АКБ попадает в правую цепь поворотов, проходя через выводы двухполярного реле;

• при этом ток подается на правую переднюю и заднюю правую лампу поворотов;
• непосредственно контрольная лампа одним контактом подключена к правой цепи поворотов, а другим – к левой цепи поворотов. При включении правого поворота на контрольную лампу подается «+», а в левой цепи контрольной лампы для другого контакта появляется «-», поступающий через нить накаливания левой лампы цепи поворотов (см. также схему электропроводки Ява 350).

РЕГУЛИРОВКА КАЧЕСТВА СМЕСИ КАРБЮРАТОРА ЯВА 638 2928CE

На состав смеси при полном и среднем поднятии золотника можно влиять двумя способами — изменяя размер главного жиклера или положение иглы. Причем размер жиклера оказывает большее воздействие на состав смеси при полном открытии диффузора (поднятии золотника), а положение иглы сказывается в основном при среднем. Поскольку при неполном поднятии золотника максимальная мощность от двигателя не требуется, а важна экономичность, то необходимо, чтобы смесь была обедненной. Но чрезмерное обеднение вызовет «провал» в работе двигателя на режимах частичного открытия дросселя. Поэтому надо выбрать такое положение иглы, чтобы смесь была обедненной, а работа двигателя оставалась устойчивой на всех режимах, без «провалов». Опускание иглы (перестановка ее защелки вверх) вызывает обеднение, а поднятие — обогащение. Обычно после обкатки иглу опускают, переставляя защелку на одно деление вверх

Однако будет лучше, если при регулировке карбюратора ява, переставляя иглу, вы обратите внимание на работу двигателя до и после перестановки, попробуйте разные положения иглы. Делать подбор желательно, поскольку это сказывается и на качестве работе двигателя, и на общем расходе топлива мотоцикла ява

Обозначения на рисунке: 1 цилиндрический золотник; 2 игольчатый клапан; 3 жиклер холостого хода; 4 жиклер дополнительной системы; 5 главный жиклер; 6 игла золотника; 7 предохранитель иглы.

Описание Ява 350

Подробный разбор параметров легендарного советского байка поможет лучше понять особенности пользования таким железным конем.

Дизайн

Простой дизайн Явы притягивал своей лаконичностью. Большая фара в сочетании с круглыми поворотниками смотрится достаточно гармонично. Спицевые колеса красиво поблескивали на солнце, и некоторые мотолюбители даже находили в этом вдохновение.

Внешний вид

Иногда Яву называют «скамейка». Это прозвище мотоцикл получил из-за того, что сиденье объединялось с задним стоп сигналом, и такое сочетание действительно напоминает удобную скамью. Байк по современной классификации относится к нейкедам – открытый двигатель задавал стиль, и сделал Яву мечтой советских мотолюбителей наравне с ИЖ-ом.

Масса и габариты

Длина Явы составляет 2080 мм, ширина – 750 мм, высота – 1070. Вполне привычные габариты для классических мотоциклов с прямой посадкой. Сколько весит мотоцикл Ява 350, зависит от модификации. Сухая масса модели 350-634 составляет 160 кг. Вес Явы 350 с другим двигателем может отличаться.

Своей лаконичностью притягивал простой дизайн Явы

Модификации и гибриды

Благодаря большому количеству фанатов легендарного мотоцикла, производитель продолжает производство и поставку железных коней в Россию.

У Jawa 350 есть три прямых наследника:

• Jawa 350 Premier. Дорожный мотоцикл, который часто оснащается электростартером. Дизайн стал современнее, но все же старый знакомый силуэт все еще заметен.
• Jawa 350 Lux. Отличается от Явы 1991 года топливным баком, которому изменили форму, имеет цифровую приборную панель и пластмассовый кофр на багажнике.
• Jawa 350 Replica. Своим названием эта модификация полностью дает понять, что из себя представляет. Такие мотоциклы, которые выпускаются сегодня чешским производителем, стилизованы под советские модели. Такие байки покупают те, кому узнаваемость и комфорт важнее скорости и мощности.

Мотоцикл «Минск»

В послевоенное время промышленность Советского Союза стала обновляться бурными темпами. Этот процесс затронул одно из предприятий Белоруссии — Минский мотоциклетно-велосипедный завод. К 1951 году был налажен выпуск модели «М1А». Предыстория появления минского мотоцикла связана с репарационными соглашениями между СССР и Германией, в ходе которых оборудование немецкого моторостроительного завода DKW было вывезено в Минск. Документацию обработали, станки установили. Один из немецких мотоциклов (модель DKW RT 125) стал выпускаться под названием «Минск М1А».

На базе первой модели затем было создано более тридцати различных модификаций, простых и надежных, завоевавших популярность не только на территории бывшего СССР, но и за рубежом, куда минские мотоциклы отправлялись крупными партиями. В настоящее время на предприятиях Минского ОАО «Мотовело» производятся мотоциклы, велосипеды, снегоходы, скутеры, квадроциклы.

Неординарный тюнинг JAWA в действии!

Здесь у меня тоже просто нет слов. С одной стороны, большая часть мотоцикла сохранена в оригинале – нижняя. Трубы блестят, с них не льется масло, установлена неплохая резина, мотор чистый

. Скорее всего, технически с этим мотоциклом все неплохо, но зачем так его «украшать»?

Помню еще в детстве я приходил в недоумение, когда видел проезжающие мимо мотоциклы, у которых сидение обтянуто какой-то шкурой, ковром, шубой или чем-то наподобие этого. Неужели это удобно?

Чем плоха штатная обшивка? Даже если она была в дефиците, неужели нельзя использовать другой, более подходящий материал?

Ну а про обтекатель я вообще молчу. Решение со световыми приборами странное, как по мне. Как минимум, очень неординарное. И все же непонятно, зачем его было заматывать тряпкой. Вероятно, чтобы гармонировало с сиденьем.

Jawa 638

Последним и наиболее совершенным чехословацким карбюратором был Иков 2928 CE, который устанавливался на поздние Явы модели 638. Он отличается более сложной конструкцией и большим наличием вспомогательных систем по сравнению с предыдущими моделями карбюраторов. Диаметр диффузора в нем был увеличен до 28 мм. Все эти нововведения были связаны с возросшей мощностью двигателя мотоцикла Ява 638, его приемистостью и требованиям к экономичности.

Схема карбюратора 2928 СЕ

Устройство Иков 2928 CE

Как видно из рисунка у карбюратора есть жиклер добавочной системы. Т.е. здесь кроме систем холостого хода и главной топливной еще и присутствует система переходных режимов. Она задействуется при небольшом подъеме дросселя и при этом, не зависит от положения винта качества (11).

Обогатитель предназначен для холодного пуска и прогрева двигателя. Система состоит из рычага (24), при поднятии которого в пространство за дросселем через клапан (26) начинает поступать обогащенная смесь из отдельного колодца в поплавковой камере. Некоторое количество воздуха для приготовления смеси попадает из внутреннего вентиляционного отверстия камеры.

Еще одним полезным нововведением карбюратора является наличие эконостата в верхней полости диффузора за дросселем. Такое расположение обусловлено его функцией – обогащение смеси при максимально поднятом золотнике, когда потоки проходящего воздуха в диффузоре «высасывают» дополнительное топливо из поплавковой камеры через латунную трубку с внутренним жиклером.

Благодаря эконостату обеспечивается высокая мощность и хорошая динамика мотоцикла на высоких оборотах. К тому же снижается риск прихвата поршня в цилиндре вследствие его перегрева и из-за обедненной смеси.

Настройка

Так как основные системы карбюратора Иков 2928CE разграничены и мало влияют друг на друга, то его регулировка производится следующим образом:

Настройка устойчивого холостого хода. Для этого необходимо закрутить и открутить винт качества на 1 оборот. После чего запустить двигатель и прогреть. Суть регулировки заключается в установке минимального положения дросселя, при котором будет происходить перепад давлений в каналах, необходимый для эффективной работы системы холостого хода. После прогрева винтом упора дросселя (10) устанавливаем минимально устойчивые обороты двигателя (по тахометру 600-1000 об/мин). Винт качества отворачиваем попеременно, на каждые 1/4 оборота делаем паузы, наблюдая за работой двигателя. Как только обороты немного вырастут, другим винтом (количества) их можно снова убавить

Важно! Регулировка холостого хода выполняется на прогретом двигателе с выключенным обогатителем. Уровень топлива в поплавковой камере должен составлять 9 мм (высота от края плоскости карбюратора до середины поплавков в перевернутом состоянии)

Игла, по умолчанию закреплена в среднем положении канавки. Регулировочный штуцер троса газа должен иметь свободный ход 2-3 мм.

Осуществляем настройку переходного и маршевого режимов работы карбюратора. Пробуем прокатиться на мотоцикле в режиме среднего и полного газа. Если при езде чувствуются сильные перебои в работе двигателя – пропуски в зажигании, значит смесь слишком богатая. В этом случае иглу надо опустить. Если же при резком открытии газа, наоборот наблюдается провал (мотоцикл глохнет), то иглу надо поднять на 1 деление. После перестановки иглы, необходимо заново проводить регулировку холостого хода, иначе мотоцикл будет плохо запускаться. Необходимость в изменении положения иглы дросселя может быть вызвана несколькими причинами. Вот лишь некоторые из них: резкое изменения температуры воздуха, отложение нагара в камере сгорания и колене глушителя, износ ЦПГ.

Первые шаги к успеху

Первый мотоцикл, с которого началась история знаменитого завода JAWA, был представлен на Пражском автосалоне в 1929-м году. Это была модель JAWA 500cc OHV с каплеобразным бензобаком, созданная на базе немецкой модели Wanderer. Мотоцикл Ява был оснащен одноцилиндровым двигателем 498,7 куб см. мощностью 18 л.с., закрепленным в двойной штампованной раме. Этот мотоцикл, который разгонялся до 95 км/час, уже тогда обрел характерную для JAWA окраску — красный цвет с желтыми вставками. Последующие серии этой модели были лишены недостатков своего предшественника: в частности, появился новый глушитель, регулируемое параболическое зеркало, а переднюю вилку стали собирать из прессованного листа. Однако это был достаточно дорогой для того времени мотоцикл, поэтому возникла необходимость в создании новой модели.

Следующей моделью, разработанной английским конструктором Джорджом Уильямом Патчеттом, стал мотоцикл JAWA 175cc Villiers. Он был представлен на Пражском автосалоне в 1932-м году и стал позиционироваться на рынке как «самый лучший мотоцикл за малые деньги». Это была модель с трехканальным двухтактным двигателем объемом 172,6 куб см. мощностью 5,5 л.с., которая весила 70 кг и разгонялась до 70-80 км/час. В первый же год было произведено втрое больше мотоциклов JAWA 175cc Villiers, чем 500-кубовой Явы, так как эта модель стала пользоваться большим спросом благодаря своей легкости, компактным размерам и более доступной цене. В последующие годы мотоцикл приобрел седлообразный топливный бак, два длинных глушителя и другие конструктивные элементы.

30-е годы ознаменовались выпуском и других моделей Ява — JAWA 250 Special, JAWA 350 OHV, JAWA 100 Robot и JAWA 250 Duplex. JAWA 250 Special выпустили в 1935-м году, и в тот период времени эта модель стала одной из основных в продукции завода. У JAWA 250 Special был двухтактный одноцилиндровый двигатель 248 куб. см мощностью 9 л.с., модель весила 95 кг и достигала максимальной скорости в 100 км/час. Впоследствии мотоцикл оснастили карбюратором Amal, новым бензобаком и глушителем. Другой мотоцикл — JAWA 350 OHV, выпущенный в том же году, предназначался для спортивных соревнований. Это была модель с двигателем мощностью 15 л.с., весила она 142 кг и разгонялась до 115 км/час. Мотоцикл выпускался не только в стандартном, но и в улучшенном варианте, у которого было больше хромированных деталей, большая передняя фара и ножное переключение передач.

Одной из самых популярных моделей конца 30-х годов стал мотоцикл JAWA 100 Robot, рассчитанный преимущественно на молодежь. Подобные модели выпускал и завод CZ, причем они считались лучшими в сегменте небольших мотоциклов. Специалисты JAWA тоже решили укрепить свои позиции и разработали мотоцикл JAWA 100 Robot, представленный в 1937-м году. Это была модель с одноцилиндровым двигателем 98,8 куб. см мощностью 2,6 л.с., которая запускалась с помощью педалей с места или с разгона. JAWA 100 Robot весила всего 49 кг, достигала максимальной скорости в 65 км/час, и она действительно оказалась очень востребованной у молодежи и любителей легких мотоциклов. Перед началом Второй мировой войны завод успел выпустить еще одну новинку: JAWA 250 Duplex с двигателем объемом 246 куб.см и мощностью 9 л.с. Модель развивала максимальную скорость 100 км/час и весила 115 кг.
