Коленчатый вал: повреждение, симптомы, ремонт и расходы

Шатунные и коренные вкладыши — как определить износ

Коленчатый вал силового агрегата в процессе работы попадает под влияние температурного и механического воздействия. Конструкция кривошипно-шатунного механизма поддерживается вкладышами. Последние выполняют роль подшипников скольжения. Изготовлены элементы из металла и выглядят в форме ровного геометрического полукольца. Так как на эту деталь приходится повышенная нагрузка, производитель защищает ее при помощи дополнительного слоя на поверхности — антифрикционного покрытия.

При износе элементов во время работы двигателя может появляться стук

Основные детали вращения в двигателе внутреннего сгорания закрепляются и работают при помощи этих элементов. Все они могут отличаться по конструкции и назначению. Коренные вкладыши находятся внутри моторного отсека. Главная задача этих элементов — фиксация коленвала и облегчение его работы. Изготовлены детали в форме полуколец, которые охватывают шейки коленчатого вала. Данный вид вкладышей можно назвать опорой коленвала внутри блока мотора. При износе элементов во время работы двигателя может появляться стук.

Шатунные элементы установлены в нижней головке шатунов для обеспечения их вращения. Для этих деталей вкладыши играют роль опоры. В этом же месте располагаются упорные кольца коленвала, которые не опускают осевого перемещения. Вкладыш такого типа изготовлен из многослойной структуры. В основе лежит пластина из стали с антифрикционным покрытием.

Еще один признак износа вкладышей — понижение давления в масле

Оба вида вкладышей во время работы должны обильно смазываться, поэтому плотный контакт между трущимися поверхностями в рабочем состоянии должен отсутствовать. В элементах предусмотрены отверстия для масла и замки. Все вкладыши, использующиеся в автомобилестроении, можно поделить на 2 группы — биметаллические и триметаллические. В основе первых присутствует пластина из металла, толщина которой составляет 0.9 — 4 мм. На поверхности пластины есть антифрикционное покрытие. Защитный слой изготовлен из сплавов меди, свинца, олова и алюминия. При помощи такой защиты вкладыши могут функционировать даже с поверхностью, которая имеет геометрические дефекты. Триметаллические элементы имеют в конструкции третий слой толщиной 0.012 — 0.025 мм. Он включает в себя сплавы свинца, олова и меди.

По одному звуку можно отличить изношенные шатунные и коренные вкладыши

Износ вкладышей. Со временем подшипники скольжения начинают изнашиваться и требуют замены. Об этом может говорить потеря мощности мотора и стуки во время его работы. По одному звуку можно отличить изношенные шатунные и коренные вкладыши. Первые издают более резкий стук. Они могут хорошо прослушиваться на холостых оборотах во время резкого нажатия на педаль газа. Чтобы провести диагностику, можно отключать по очереди свечу у каждого цилиндра. Еще один признак износа после стука — резкое снижение давления масла. Нужно проявлять особую внимательность, так как это может быть единственной причиной. Дефекты на поверхности элементов могут говорить о том, что в систему попадает грязь. А мусор здесь является первой причиной преждевременного выхода из строя элементов.

Если заклинит шейка коленчатого вала, автомобиль не сможет передвигаться. Как правило, возникает такая проблема из-за износа коренных элементов. Между ними и шейками образуется расстояние, что приводит к появлению стуков и другим шумам. Давление масла при таком явлении резко снижается.

Итог. Шатунные и коренные вкладыши в автомобиле периодически выходят из строя. Об этом может говорить появление стука на холостых оборотах и падение давления масла.

Признаки выхода из строя

Теперь рассмотрим признаки неисправности датчика коленвала. На самом деле их не очень много. Это детонационные звуки и детонация под нагрузкой, при движении в горку на низких оборотах. Также можно ощутить, что двигатель работает не так ровно, как раньше – у него нет устойчивости. На холостых оборотах можно заметить, что они довольно резко падают, а затем с огромной скоростью количество оборотов растет. Нередко автомобиль глохнет на холостом ходу как в процессе движения, так и стоя на светофоре.

Нередко можно наблюдать и такую ситуацию, когда значительно снизилась динамика автомобиля. Появляются проблемы с запуском двигателя. Одним из самых ощутимых и заметных признаков неисправности датчика коленвала является невозможность запустить мотор совсем. Это часто бывает на современных автомобилях. В электронном блоке уже заложена информация, благодаря которой двигатель не заводится при недостоверных сигналах от исполнительного элемента. Еще один характерный признак поломки ДПКВ – отсутствие искры, но не постоянно, а периодически.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

  1.  Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
  2.  Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

  1.  Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
  2.  Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
  3.  Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

  1.  К выводам датчика положения коленвала нужно подсоединить щупы;
  2.  Запустить программное обеспечение;
  3.  Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Печать

Причины и признаки неисправности

Вкладыши могут выходить из строя по ряду причин. Разумеется, эксплуатационный ресурс вкладышей очень большой, так что автолюбители не так часто сталкиваются с необходимостью их замены. Но если поломка все же случилась, действовать нужно незамедлительно . Рекомендуется сразу обратиться на СТО, где двигатель сможет осмотреть специалист. Однако продлить эксплуатационный ресурс вкладышей автолюбитель может. Вот по каким причинам данные детали могут выходить из строя:

  • Попадание инородных тел;
  • Усталость металла;
  • Износ вследствие проникновения олова;
  • Коррозия поверхности;
  • Грязевая эрозия;
  • Недостаточное смазывание;
  • Эрозия из-за кавитации;
  • Несоостность.

Как видите, причин выхода из строя довольно много. Давайте рассматривать их по порядку. Касательно первой причины : если на рабочую поверхность вкладыша попадают инородные тела или же грязь, дальнейший износ вкладыша происходит ускоренно. Строго рекомендована очистка системы и замена подшипников, если они имеют критический износ. Касательно второй : усталость может быть вызвана как длительной эксплуатацией, так и чрезмерной нагрузкой на деталь. Стоит опасатьс я как установки низкокачественных вкладышей , так и недогорания топлива в камерах и неправильного тюнинга мотора. Кроме того, имеет смысл проверить форму шейки вала. Касательно третьей : если вкладыш перемещается на своем посадочном месте, в местах, где слой олова значителен, он может изнашиваться намного сильнее. Здесь рекомендован осмотр, очистные работы и корректировка. Касательно четвертой причины : ускоренный износ детали и появление на ней следов коррозии зачастую связано с применением низкокачественного моторного масла . При этом особняком стоит выход вкладышей из строя вследствие грязевой эрозии ( пятый пункт списка). На вид все просто: из-за скопления грязи на вкладышах, а в иных случаях и в области вокруг масляных отверстий, детали изнашиваются быстрее. На деле же причин, по которым в системе появляется так много грязи, несколько. Рекомендована замена масла, а также масляных и воздушных фильтров.

Одной из самых частых причин, по которой любые вкладыши приходится менять чаще обычного, кроется в невысоком качестве смазывания ( шестой пункт списка). Вследствие возникновения сухого трения вкладыши могут изнашиваться очень сильно. Рекомендуется проверить систему смазывания агрегата, а также убедиться в опор вкладышей и общей целостности вала. Касательно седьмой причины : проверьте, нет ли в моторном масле примесей антифриза от утечки. Также имеет смысл убедиться в правильности зазоров вкладышей . В иных случаях эрозия из-за кавитация может быть вызвана частой детонацией топлива и слишком большой скоростью тока моторного масла в системе. Сам вкладыш при этом будет иметь хорошо заметные точки вымывания. И, наконец, что касается восьмой причины : если вкладыш сильно изнашивается ближе к кромке, нужно проверить правильность расположения осей вкладышей и шейки.

Выявить поломку вкладыша зачастую удается лишь в самый последний момент. Именно по этой причине производители автомобилей рекомендуют периодически проводить диагностику двигателя, менять вкладыши, опционально производить шлифовку шеек коленчатого вала. Если вы слышите глухой металлический стук в районе двигателя, критически высока вероятность того, что его источником является вал с изношенными вкладышами. Как показала практика, стук шатунных вкладышей имеет высокую резкость и очень хорошо прослушивается, если вы удерживаете холостые обороты и затем резко подгазовываете.

Полировка коленвала своими силами

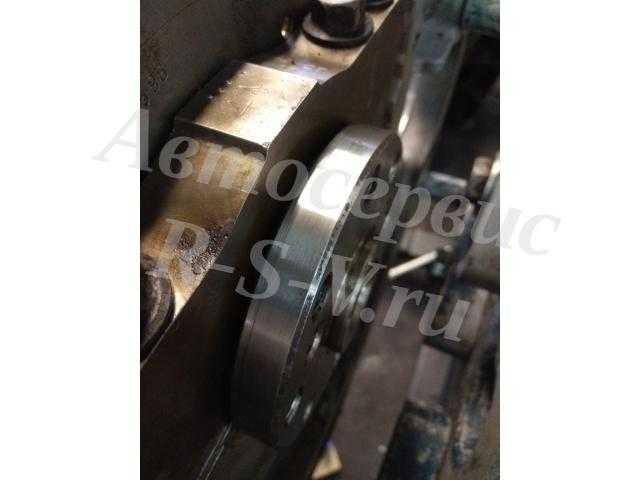

Кто нибудь держал в руках коленвал от среднеразмерного двигателя автомобиля? Не берем маленькие смешные микролитражки с моторчиками от садового триммера, а говорим о среднем классе автомобилей, ну например, типа Соляриса или Мазды-6? И как вы думаете, сколько весит такая железяка?

Так вот к чему. Практически каждый двигатель, подвергающийся косметическому ремонту, и разбираемый при этом до винтика, требует восстановления рабочих поверхностей шеек коленчатого вала — я еще не встречал практически ни одного мотора, имеющего средний пробег более ста тысяч км и не имеющего рисок или задиров на рабочей поверхности шеек коленчатого вала. И по этому поверхность шеек если и не нужно протачивать под следующий ремонтный размер, то уж шлифовать «под чистую» нужно обязательно. И для этого коленчатый вал необходимо отвезти в специализированную мастерскую, где его установят в специальный станок и произведут прошлифовку поверхностей шеек, упорных полуколец и зоны работы сальников. Оборудование для расточки и шлифовки валов достаточно громоздкое и дорогостоящее, по этому иметь его в каждом сервисе нецелесообразно, но и возить постоянно в спец. мастерскую тяжелые валы неохота.

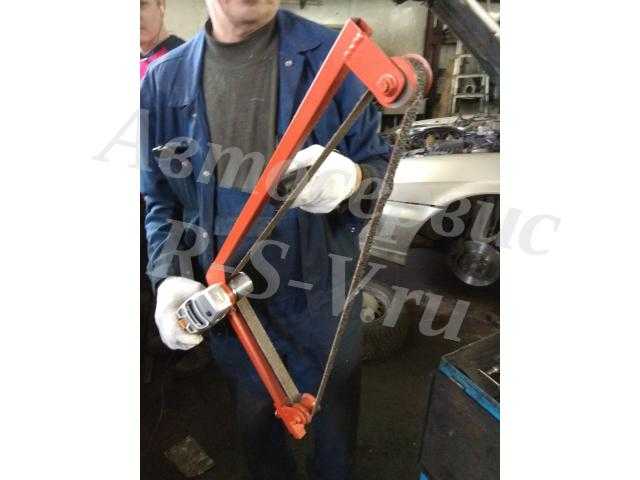

Для таких целей (восстановительная шлифовка поверхностей шеек и рабочих зон коленвалов) было придумано и изготовлено мобильное (ручное) оборудование, которому нашлось применение и в других отраслях, где необходимо обработать (отшлифовать) выпуклые или цилиндрические поверхности деталей из различного материала — как металла, так и пластика, керамики, камня.

В нашем же случае (автосервиса) необходимость иметь такое устройство было продиктована четко определенной задачей — постоянно таскать в другие мастерские (на мех. завод) коленчатые валы от находящихся в ремонте двигателей и неудобно (напоминаю о том, что весят эти железки немало, и тем тяжелее, чем больше по объему двигатель. А если в ремонте находится двигатель даже легкого грузовика, то удовольствие тут ниже среднего); и еще одна причина — потеря времени на обработку, да и денег отдавать за то, что можно сделать самостоятельно, тоже неохота. Ну так и вот.. был изготовлен универсальный по сути и оптимальный при работе инструмент — ручная ленточная шлифовальная машина сабельного типа. Практически из подручных материалов сварена металлоконструкция, напоминающая смычек, на которой были закреплены два ролика с «ложбинкой» на рабочей поверхности (с бортиками), один из которых сидел на жесткой оси, приваренной к «смычку», а второй — подвижный, с помощью которого можно натягивать установленную шлифовальную ленту. Приводит в движение ленту третий ролик, смонтированный на валу «болгарки» (углошлифовальной машинки), так же имеющего боковые ограничительные бортики. Электродвигатель машинки имеет ручку плавной регулировку скорости вращения, позволяющую изменять скорость движения ленты.

Итак, собрали конструкцию, установили и натянули абразивную ленту. Новая лента требует предварительной «приработки» на любой ненужной детали для устранения возможности повреждения царапинами ответственных поверхностей коленчатого вала. Сам коленчатый вал установлен на подставках — призмах (имеющих V-образный вырез сверху) на пропитанных маслом прокладках из ветоши. Для равномерной обработки поверхности шеек необходимо поворачивать коленчатый вал с небольшой скоростью и равномерно, исключая работу ленты по одной точке. Для вращения можно использовать электромотор с редукторным приводом, понижающем обороты или, как собственно мы и сделали, мощный редукторный шуруповерт на максимально низких оборотах. Помощник шуруповертом плавно проворачивает лежащий в призмах коленчатый вал, в то время, как шлифмашиной, при легком нажатии на деталь, на средних оборотах движения ленты прошлифовывается каждая шейка, по очереди, и рабочая зона сальникового уплотнения хвостовика. Шлифовка шеек занимает в общей сложности порядка 6-7 минут, поверхность шеек имеет однородность и необходимую для работы шероховатость (для удержания на себе масляной пленки), после обработки коленчатый вал промывается, очищаются и продуваются внутренние каналы смазки — оставшийся образив с ленты, попав в рабочую зону трения вкладышей, может натворить немало бед. При осуществлении ремонта двигателя данная операция, произведенная на месте, экономит и деньги, и время — дожидаться возврата после обработки деталей из специализированного предприятия приходилось по нескольку дней! А теперь все быстро, красиво и не отходя от кассы. )))

Заинтересовавшимся описанным устройством можем помочь в приобретении уже готового оборудования, произведенного нами по Вашему индивидуальному заказу.

Способы проверки на работоспособность

Проверка датчика коленвала начинается с визуальной диагностики устройства. Проверьте состояние корпуса — на нем не должно быть следов повреждений, целыми должны быть сердечник, а также разъем и контакты, установленные в нем. Если на контактах ДПКВ имеются следы грязи, то от них следует избавиться путем очистки, к примеру, можно использовать спирт или бензин. Для диагностики обязательно нужно снять датчик — при демонтаже проверьте расстояние между диском синхронизации, а также сердечником устройства, это расстояние должно быть не более 1.5 мм (автор видео — Рамиль Абдуллин).

В том случае, если визуальная проверка не дала результатов, можно прозвонить устройство, для этого вам потребуется омметр. Если ДПКВ исправный, то результаты теста должна показать около 550-750 Ом, но перед диагностикой уточните этот параметр в сервисной книжке. Если полученные значения выходят за пределы допустимого диапазона, это говорит о выходе из строя контроллера, соответственно, его нужно будет поменять. Есть еще один способ диагностики.

Перед тем, как проверить датчик коленвала тестером, вам потребуется:

  • вольтметр, лучше, чтобы он был цифровой;
  • мегаомметр;
  • устройство для замера индуктивности;
  • сетевой трансформатор.

Желательно, чтобы диагностика ДПКВ осуществлялась в помещении с температурой 20-25 градусов. Уровень сопротивления следует проверить с помощью омметра, как мы рассказали выше. Чтобы измерить индуктивность, вам понадобится измеритель, индуктивность должна составлять около 200-400 мГц. Затем, используя мегаомметр, производится замер сопротивления изоляционного слоя, при уровне напряжения около 500 вольт этот параметр должен быть не более 20 мОм. В том случае, если в ходе диагностики случится непредвиденное намагничивание синхронизирующего вала, процесс размагничивания можно осуществить с применением сетевого трансформатора (автор видео — канал VMazute).

Плохой запуск – главный симптом неисправного венца

Главное предназначение венца маховика лучше просматривается в паре с ведомой шестерней стартера. Вместе они образуют «прямозуб», преобразовывающий высокие обороты стартера в максимально эффективный КМ, затем передающийся коленвалу.

Одним из главных симптомов неисправного венца принято считать плохой запуск ДВС. Дело в том, что автомобиль будет запускаться в пол-оборота и бесшумно только в том случае, если зубцы обоих элементов эвольвентны, гладки, одинаковы и тверды, как этого требует инженерия. Безусловно, сам обод должен быть сварен прямо, без всяких кривостей и косостей.

Априори зубчики на ведомой шестерне стартера делаются с особой фаской. Соответственно, зубья венца тоже имеют похожие фаски или острые кромки скругляются под эти фаски. В противном случае, если это не будет обеспечено, зуб венца своей острой кромкой упрется, не давая стартерной шестерне быстро войти в зацепление.

Момент зацепления и рекомендуемые размеры щупа

Зубьям «дается» определенное время на вход в зацепление, и времени этого не будет хватать, если венец маховика или ведомая шестерня будут иметь какие-либо дефекты.

Срез шпонки

С помощью шпонки происходит передача крутящего момента с вала на привод шкива. Предусмотрен специальный клин, который размещается в пазах этих элементов. Срез возникает достаточно редко и связано оно заклиниванием мотора и низким качеством материала для изготовления самой детали.

Замена шпонки производится при условии сохранения пазов шкива и КМН в рабочем состоянии. В двигателях старых моделей замена шпонки результата не даст из-за значительного люфта при соединении. Коленвалы старых конструкций работать уже не смогут, что заставляет мастеров в авторемонтных мастерских советовать выполнить замену деталей.

Типы датчиков коленвала

Всего существует три типа датчиков положения коленчатого вала, которые нашли свое применение в автомобильной промышленности. Многие бренды отдают предпочтения разным датчикам, например, отечественный АвтоВАЗ использует только магнитные датчики положения коленчатого вала.

Типы ДПКВ:

  • Магнитный;
  • Оптический;
  • Датчик Холла (принцип работы на эффекте Холла).

Рассмотрим каждый из типов датчиков более подробно.

Магнитный ДПКВ

Магнитный или как его еще называют научно индукционный датчик, который широко применяется в автомобильной промышленности и служит практически основной всех ДПКВ для современных авто. Данный датчик довольно просто в конструкции, в которую входит только обмотка и сердечник. Когда задающий диск проходит рядом с ДПКВ в обмотке появляется ток, который передается на ЭБУ. Такому датчику не страшна пыль, грязь и влага.

Оптический ДПКВ

Данный датчик состоит из светодиода и фотодиода. Он работает на основе светового потока, то есть светодиод излучает свет, а фотодиод принимает это свет. Как только задающий диск перекрывает источник света, фотодиод посылает сигнал на ЭБУ. Такие датчики используются довольно редко из-за своей сложности конструкции и ненадежности. Если датчик покрывается пылью, приемник света перестает улавливать лучи источника света и ЭБУ перестаёт принимать сигналы.

ДПКВ на эффекте Холла

Датчик Холла по типу работы сход с индукционным ДПКВ, но внутри себя он имеет более сложную конструкцию и микросхему, которая улавливает уже намагниченный задающий диск. Когда зубец диска проходит мимо датчика, тот улавливает этот сигнал и передает на ЭБУ. Такой датчик намного точнее, но более сложен в конструкции и производстве и поэтому заметнее дороже остальных.

Поломка датчика коленвала. Что происходит с автомобилем?

  1. Самым правдивым фактом поломки данного прибора является отказ двигателя. Он просто не заводится. Происходит это по причине несвоевременной подаче топливной смеси, и неправильный выбор момента его воспламенения.
  2. Детонационные нарушения в двигателе, приводящие к скорому износу целого ряда деталей и самого мотора. Особенно проявляется при повышении нагрузки (например, заезд на возвышенность на малых скоростях).
  3. Неустойчивая работа мотора в режиме холостой езды (самопроизвольное падение или увеличение оборотов). Мотор глохнет в момент кратковременных остановок (под светофором), либо на полном ходу.
  4. Скачкообразные произвольно меняющиеся обороты при движении.
  5. Потеря мощности.
  6. Заметно снижаются динамические показатели автомобиля.
  7. Замечается проблема заведения мотора. Он либо глохнет сразу, либо вовсе не заводится. Искра может срабатывать с перебоями, или вообще не сработать.
  8. CHECK ENGINEна приборном щитке.

Следует понимать, что поломка ДПКВ приводит к утере ЭБУ способности выставлять корректные характеристики некоторых процессов:

— точно подсчитать объем порции топливной смеси, для впрыска в топливную магистраль двигателя

— определить точный момент воспламенения смеси в камере сгорания

— изменить угол положения распредвала

— выявить сам факт воспламенения

Назначение и принцип работы датчика положения коленвала

Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.

Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:

  • определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
  • осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
  • определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
  • управляет системой фаз газораспределения;
  • управляет работой отдельных компонентов системы улавливания паров топлива;
  • контролирует и корректирует работу других систем двигателя.

Именно ДПКВ определяет правильное функционирование двух основных систем мотора — зажигания (только на бензиновых двигателях) и впрыска топлива (на дизельных и инжекторных бензиновых силовых агрегатах).

Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.

Выделяется 3 основных разновидности ДПКВ.

  1. Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
  2. Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
  3. Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.

Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.

Какие разновидности датчиков ПКВ используются

Отличаются ДПКВ способом сбора и передачи данных.

  1. Индукционный. Еще его можно назвать магнитный. На коленвале имеется колесо, по всему внешнему диаметру которого расположены зубья. Два зуба специально пропущены. Вращение колеса рядом с датчиком сильно будоражит магнитное поле вокруг него. От этого в катушке образуются импульсы, которые и передаются в контрольный центр. Место двух пропущенных зубьев воспринимается им как нулевое состояние вала. По числу полученных импульсов, компьютер определяет текущее положение вала, что является исходным кодом для пространственного изменения заслонок.
  2. Датчик Холла. В них начинается движение электрического тока, с появлением вокруг него магнитного поля (это и есть эффект Холла). С изменением параметров магнитного поля, изменяются электромагнитные параметры в датчике, в частности его напряжение. Возмущение магнитного поля происходит по вине синхронизирующего диска. На нем вырезаны зубья. Положение двадцатого соответствует уровню первого или четвертого цилиндра двигателя. Чувствительный элемент детали представляет собой магнитное сердечко, в коконе из медной проволоки, намотанной на катушку.
  3. Световой или оптико-фотонный. Здесь, также, происходит взаимодействие с пластиной, на которой есть зубья и отверстия. Он проходит перпендикулярно световому потоку от светодиода к фотонному приемнику, который фиксирует прерывания светового луча. Создается импульс напряжения, что, по сути, и является кодом, передаваемым в центр управления.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе. Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.

Источник krutimotor.ru

От себя можно добавить что далеко не всегда с проблемой ДПКВ интернет-советы по диагностике, ремонту и замене помогают. К примеру если ДПКВ является датчиком холла и на различных сайтах советуют проверить его сопротивление на соответствие каким-либо номиналам, забудьте, такая диагностика ничего положительного не даст, только потратите время. С установкой же тоже не всё так просто, но об этом и многом другом лучше лично.

Диагностика и замена ДПКВ на нашем СТО

Современное диллерское диагностическое оборудование от известных мировых концернов на нашем СТО со специальным программным обеспечением без проблем диагностирует проблему, если она есть. А специалисты СТО дадут правильные рекомендации, касающиеся замены ДПКВ, аналогов и методик устранения неисправности. Всегда рады Вас видеть!

Неверно подобранный ДПКВ или аналог приведёт к сбоям в работе ДВС, потери мощности и т.п. и т.д.. Но в случае успеха, правильная замена датчика доставим Вам только радость, которую Вы испытаете от управления своим автомобилем.
