Первый способ регулировки

Процедура настройки происходит по следующему принципу:

Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
Остановите машину непосредственно перед стеной.
На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
Обозначьте расстояние от земли до каждой из фар.
Отметьте расстояние от центральной оси машины до каждой из фар.
На пять сантиметров ниже проведите линию.

Регулировка света фар при помощи стены

Далее нужно отъехать и остановиться на расстоянии 7,5 м от стены.
Соедините на чертеже точки центров фонарей одной прямой.
Начертите через те же центры пару вертикальных линий;
Начертите через центровую точку машины отрезок, параллельный земле.
На этом расчерчивание считается завершённым – зажигайте близкий свет фар.
Угол наклона фонарей должен совпасть с горизонтальной линией, а начало, где граница света будет подниматься, совместите с местом пересечения линий.
Настраивайте фары посредством вращения пары винтов – вы их найдёте на задней панели в подкапотном пространстве. Луч должен располагаться несколько ниже обозначения точки фары на чертеже.

Сроки замены и выбор оптики

Кроме вышеописанных трудностей, знакомых автомобилистам, ездящим на большие расстояния, существуют более банальные причины, связанные с амортизацией самой фары. Определенного срока годности у этого механизма нет, но лампы со временем «выгорают», приходит в негодность материал отражателя и рассеиватель.

Последние два элемента имеют срок годности напрямую связанный с материалом, из которого они изготовлены и методами ухода за автомобилем. При этом даже самые лучшие из них все равно подвержены попаданию грязи связанной с разгерметизацией конструкции фары.

Выбор фар крайне важен для удобства автомобилиста. Если говорить точнее, то важна не сама фирма производитель (хотя она влияет на характеристику света), а идентичность осветительных приборов. Если у вас на автомобиле стоят штатные фары, а вы решили заменить лишь одну, то найдите оригинальную. Не стоит брать, внешне аналогичные, АВТО СВЕТ или BOSCH.

Выбор оптики

С технической точки зрения фары будут одинаковы, но технология изготовления оптики у разных фирм отличается, как следствие вы получите две отчетливо разные фары. Даже если вам плевать на внешний вид автомобиля не забывайте о свойствах ваших глаз.

Человеческое зрение и мозг имеют ряд особенностей и в данном случае они проявятся в том, что более мощная фара будет создавать «зону сумерек» вместо света более тусклой. Следовательно, улучшения видимости не произойдет, а мозг будет воспринимать «слепую зону» почти так же, если бы ее не было вовсе.

Регулировка фар ВАЗ 2114. Как настроить своими руками.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

Основная задача – освещать дорогу перед машиной

Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света. Световой поток не должен бить по лобовому стеклу встречных авто

Фары должны быть на такой высоте, чтобы дальность была максимальной

Световой поток не должен бить по лобовому стеклу встречных авто. Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен; Объяснение настройки оптики при помощи экрана

Итог

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Обратите внимание

Для чего нужны «противотуманки»

Основная задача ПТФ — освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить отрезок дороги длиной 10–15 метров. Такого расстояния вполне достаточно для безопасного передвижения на машине в условиях плохой видимости. Включение и выключение подобных осветительных приборов должно полностью контролироваться водителем.

Регулировка противотуманных фар осуществляется в процессе их установки. Процедура не занимает много времени, но требует внимательности и аккуратности. Самостоятельно можно установить задние и передние ПТФ.

Меняем стекло передней фары

Если вы видите, что сама фара исправна, а ее помутнение связано с дефектами стекла, вам необходимо знать, как снять стекло с фары ВАЗ 2114, а после заменить его.

Алгоритм выполнения процедуры следующий:

Демонтируем фару одним из вышеописанных способов.
Берем тонкую плоскую отвертку (шпатель, нож) и поддеваем уголок стекла.
В получившийся зазор вставляем кончик канцелярского ножа и прорезаем старый герметик (если герметика осталось много, возьмите фен и прогрейте края стекла).

Теперь стекло снято, но не забудьте, что обратная сборка будет включать нанесение герметика (можно заменить резиновым уплотнителем), поэтому не забудьте обзавестись им заранее. Также на фарах некоторых производителей встречаются фары с защелками, поэтому не используйте грубую силу, а просто гляньте, где они и подожмите их.

Какие виды фонарей установлены на ВАЗ 2114

На автомобилях модели ВАЗ 2114 установлено три разновидности источников света:

ближний;
дальний;
противотуманные огни.

Фонари ближнего света применяются практически постоянно – они предназначены для того, чтобы делать видимым путь на расстоянии 30-40 метров перед автомобилем. При этом пучок света формируется с таким расчётом, чтобы исключить вероятность ослепления водителей машин, едущих навстречу.

Ближний свет фар ВАЗ 2114 и 2115

Фонари дальнего освещения включают на время, чтобы дать возможность осветить путь на расстоянии 130-150 метров – их включают с целью увидеть знаки на дороге и разметку. В границах населённого пункта категорически запрещается использовать дальний свет – въезжая в жилую зону, водитель обязан переключиться на ближний свет. То же самое он обязан сделать в тот момент, когда заметил приближающийся транспорт, движущийся навстречу.

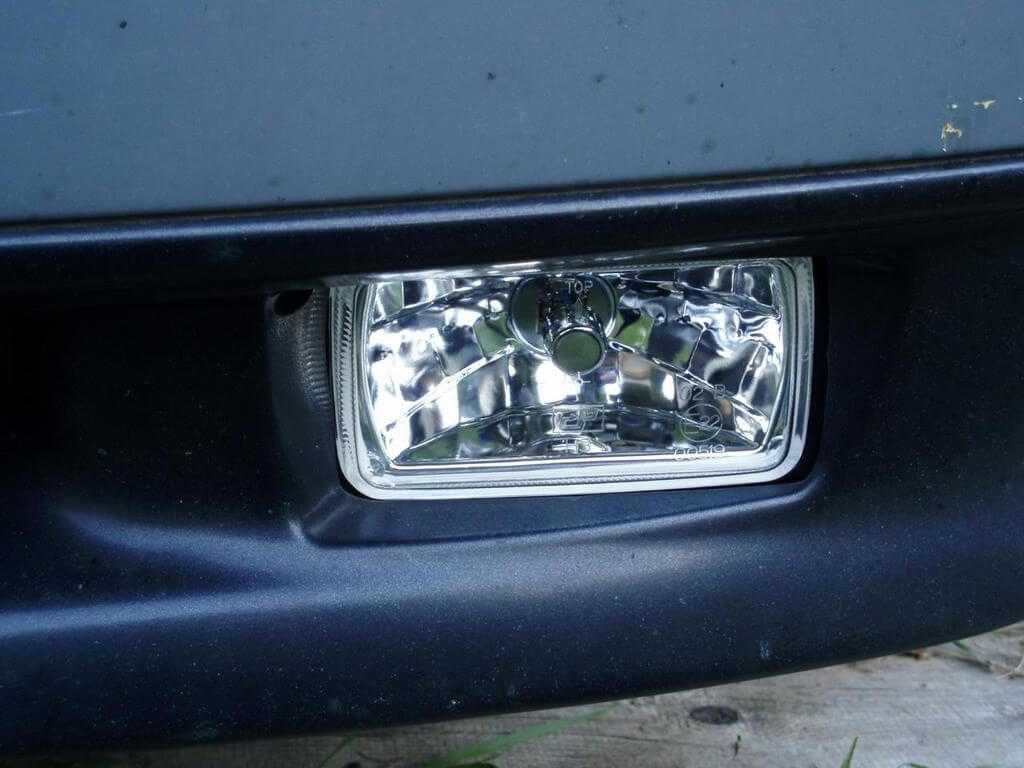

Противотуманные средства устанавливают с целью дать возможность рассмотреть дорогу в тёмное время суток при движении в тумане или в пелене мелкого дождя. Ближний или дальний свет фар, отражаясь от мелких блестящих водяных частиц, ослепляет водителя – чтобы этого избежать, отдельные источники освещения располагаются с таким расчётом, чтобы светить под границей дождя и тумана. Кроме того, в них установлены лампы, которые светят жёлтым, что также положительно влияет на видимость в условиях непогоды.

Противотуманные фары на Ваз 2114 и 2115

Как восстановить отражатель фары ВАЗ 2114

В домашних условиях восстановить отражатель можно при помощи нанесения одного из четырех видов покрытий:

зеркальная пленка;
металлизированный скотч;
алюминиевая фольга на эпоксидном клее;
жидкий хром.

Первые два способа наиболее простые, зато третий отличается большей долговечностью и надежностью. В отличие от клеевой основы скотча или зеркальной пленки, эпоксидный клей более устойчив к температурному воздействию. Следовательно, зеркальное покрытие не будет отслаиваться от поверхности отражателя в ходе эксплуатации. Четвертый способ — нанесение жидкого хрома — самый быстрый и простой. Покрытие наносится из аэрозольного баллончика. Недостаток способа в том, что жидкий хром очень нестабильно и может быть стерто пальцами во время сборки блок-фары. Если вместо жидкого хрома нанести специальное термостойкое покрытие, можно добиться гораздо лучшего результата в плане стойкости и надежности. Восстановительные работы, независимо от выбранного способа, начинаются с подготовки поверхности. Перед нанесением покрытия отражатель фары ВАЗ 2114 необходимо очистить от отслаивающихся остатков старого покрытия, вымыть и обезжирить.

После восстановления старого отражателя остается собрать блок-фару и установить ее на место. При установке стекла фары необходимо тщательно загерметизировать стык при помощи герметика. В противном случае внутрь будет попадать влага и покрытие отражателя, как и сама лампа, быстро выйдет из строя.

Меняем стекло передней фары

Стекло передней фары

Алгоритм выполнения процедуры следующий:

Демонтируем фару одним из вышеописанных способов.
Берем тонкую плоскую отвертку (шпатель, нож) и поддеваем уголок стекла.
В получившийся зазор вставляем кончик канцелярского ножа и прорезаем старый герметик (если герметика осталось много, возьмите фен и прогрейте края стекла).

Алгоритм замены передней фары ВАЗ 2114

Когда мы определились со сроками и причинами замены, а также знаем, чем руководствоваться чтобы выбрать новую оптику, пора перейти вопросу как поменять фару на ВАЗ 2114.

Итак, снимаем переднюю фару:

Убираем облицовку радиатора – для этого нужно открутить 4 винта.

Снимаем облицовку радиатора

Снимаем поворотник – чтобы снять указатель поворота придется заглянуть в подкапотное пространство на его тыльную сторону: а. снимаем провода, они должны быть хорошо зафиксированы между собой, поэтому отсоединить их не составит труда. После снятия уберите их и зафиксируйте на корпусе автомобиля, чтобы они не упали, ведь лишняя грязь и пыль на клеммах нам не к чему; б. отжимаем пружину, которая удерживает показатель в кузове автомобиля. в. отжимаем пальцами пластмассовые фиксаторы указателя поворота и фары, после чего тянем за его лицевую сторону.

Снятие поворотника

Снимаем гайки крепления бампера в районе фары. Это необходимо для того, чтобы после немного отодвинуть сам бампер и подобраться к креплениям облицовки осветителя.
Теперь демонтируем саму фару.

Делается это следующим образом:

отсоединяем провод от самой фары и фиксируем его в подкапотном пространстве;
находим защелку корректора и зажимаем ее, после чего проворачиваем его против часовой стрелки. Если все сделано верно, он извлечется легко и без необходимости применения физической силы;
откручиваем гайки крепления при помощи накидного ключа. Всего гаек три и найти их не составит труда;
отверткой откручиваем винт соединяющий фару с кронштейном;
аккуратно вынимаем фару через «лицо» автомобиля.

Снимаем фару

Существует и другой метод снятия фар, который предполагает снятие всего блока фары вместе с серединной рамкой.

Для этого необходимо сразу отсоединить провода от фары и поворотного указателя, потом снять гидрокорректор, а после:

Откручиваем четыре болта находящиеся за группой фары.
Снимаем фару вместе с срединной рамкой и откручиваем ее крепежи уже вне автомобиля.
После снятия креплений аккуратно вынимаем саму фару.

После замены (ремонта) собирать автомобиль необходимо в обратной последовательности того способа, которым вы воспользовались

Также обратите внимание, что возможно фара подлежит ремонту и вам всего лишь необходима замена стекла фары ВАЗ 2114, что часто встречается в практике эксплуатации данного автомобиля

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

плохая видимость дорожного покрытия в ночное время;
во время включения ближнего света появляется яркая полоса над капотом;
встречные машины сигналами указывают на слишком яркий свет.

Рекомендуем: Как поменять топливный фильтр на Chevrolet Niva

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
Давление в шинах должно советовать техническим требованиям и времени года.
Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Алгоритм замены передней фары ВАЗ 2114

Итак, снимаем переднюю фару:

Убираем облицовку радиатора – для этого нужно открутить 4 винта.
Снимаем поворотник – чтобы снять указатель поворота придется заглянуть в подкапотное пространство на его тыльную сторону: а. снимаем провода, они должны быть хорошо зафиксированы между собой, поэтому отсоединить их не составит труда. После снятия уберите их и зафиксируйте на корпусе автомобиля, чтобы они не упали, ведь лишняя грязь и пыль на клеммах нам не к чему; б. отжимаем пружину, которая удерживает показатель в кузове автомобиля. в. отжимаем пальцами пластмассовые фиксаторы указателя поворота и фары, после чего тянем за его лицевую сторону.
Снимаем гайки крепления бампера в районе фары. Это необходимо для того, чтобы после немного отодвинуть сам бампер и подобраться к креплениям облицовки осветителя.
Теперь демонтируем саму фару.

Делается это следующим образом:

отсоединяем провод от самой фары и фиксируем его в подкапотном пространстве;
находим защелку корректора и зажимаем ее, после чего проворачиваем его против часовой стрелки. Если все сделано верно, он извлечется легко и без необходимости применения физической силы;
откручиваем гайки крепления при помощи накидного ключа. Всего гаек три и найти их не составит труда;
отверткой откручиваем винт соединяющий фару с кронштейном;
аккуратно вынимаем фару через «лицо» автомобиля.

Откручиваем четыре болта находящиеся за группой фары.
Снимаем фару вместе с срединной рамкой и откручиваем ее крепежи уже вне автомобиля.
После снятия креплений аккуратно вынимаем саму фару.

Гидрокорректор фар ВАЗ 2114: ремонт, регулировка, замена

Гидрокорректор фар ВАЗ 2114

В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами. Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом. При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Как устроен гидрокорректор фар ВАЗ 2114

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

основной цилиндр, закрепленный на панели приборов;
соединительные трубопроводы, зафиксированные хомутами;
исполнительные цилиндры на блок-фарах;
морозостойкая рабочая жидкость.

Гидрокорректоры обычно имеют вид неразборных конструкций, которые не подлежат ремонту. Таким образом, при выходе из строя гидрокорректора фар ВАЗ 2114 его ремонт производят путем замены на новый комплект.

В нормальном состоянии корректора производитель предусматривает максимальное рабочее давление. Для направления светового потока фары вниз давление в системе снижается, а шток исполнительного цилиндра втягивается и оптика опускается. Таким образом, устройство много времени находится под высоким давлением.

Нередко при возникновении перепадов температур, особенно в зимнее время, структура уплотнителей нарушается из-за плохого качества резины. Это становится причиной утечки рабочей жидкости и подклинивания поршней цилиндров в определенном положении.

Все гидрокорректоры, которые устанавливают на отечественные машины ВАЗ, конструктивно выполнены по одной аналогичной схеме, не считая определенных отличий в габаритах, компоновке крепления цилиндров, а также трубопроводов. В наши дни на рынке вы можете найти несколько модификаций гидрокорректоров:

«2105-3718010» — для ВАЗ 2105—2107;
«2108-3718010» — для ВАЗ 2108—21099;
«2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
«2114-3718010» — для ВАЗ 2113—2115;
«21213-3718010» — для 21213 «Нива».

Ремонт гидрокорректора ВАЗ 2114

Ремонт устройства завод-производитель не предусматривает, поэтому при его поломке производят замену устройства в сборе вместе с цилиндрами и трубопроводами.

Если угол наклона фар при изменении степени загруженности авто не регулируется, и даже при помощи регулировочных винтов на блок фарах вам не удается получить оптимальный световой поток, проверьте работоспособность таким способом:

Прежде всего, осмотрите устройство на предмет целостности трубопроводов, а также отсутствия утечек жидкости.
Если после мероприятий неисправность вы не найдете, перейдите к проверке работоспособности рабочих цилиндров. Для этого нужно снять их с блок-фары и замерить ход штоков. Нормальное функционирование цилиндров обуславливается при ходе штоков 6,5-7,5 миллиметров.
По причине того, что ремонт корректора фар ВАЗ не предусмотрен, сломанный прибор лучше заменить новым в сборе.

Регулировка штока

В некоторых случаях регулятор фар выходит из строя из-за нарушения зацепления регулировочного рычага. Таким образом, если гидрокорректор фар ВАЗ 2114 не работает, не спешите его менять. Для начала удостоверьтесь в том, что соединение штока и рычага соответствует рабочему положению.

Шток основного цилиндра корректора упирается в рычаг, воздействующий на такой же шток, который жестко закреплен на плафоне фары. Через регулировочный болт проходит рычаг, выступающий в качестве точки опоры. Механизм регулировки функционирует подобно качелям. Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей. Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

Замена устройства

Своими руками заменить сломанный корректор фар несложно. Последовательность работ следующая:

отворачиваем винты крепления хомутов трубопроводов к скобам крепления;
с основного цилиндра снимаем ручку;
откручиваем гайку крепления основного цилиндра к панели приборов;
отсоединяем от блок-фары основные цилиндры;
проталкиваем исполнительные цилиндры в салон вместе с уплотнителями;
устанавливаем новый агрегат в последовательности, обратной сборке.

Для чего нужна замена стекла фонаря

Разберемся для начала, а для чего нужна вообще замена стекла фары ваз 2110 или 2114:

Все просто – стекло отдельно стоит дешево и не нужно бывает покупать дорогие фары целиком. Причиной же, из-за которой нужен ремонт фары, становится какой-нибудь камешек, попавший на стекло или другой инородный предмет. Когда стекло фонаря трескается, то свет от фар становится тусклым.
Кроме того, стекло фары ваз 2114 или ваз 2110 может со временем потускнеть и тогда опять, кстати, будет только замена. Полировка в данном случае редко помогает, да и процесс этот не такой уж легкий. Проще купить стекло фары и быстренько ее заменить.

Настройка фар ваз 2114

Оптимальная регулировка фар на ВАЗ 2114. Создай себе комфортную езду в темное время

ограниченный сектор освещения трассы;
при включении ближнего света перед капотом автомобиля возникает «световая завеса», мешающая обзору дороги;
ослепление водителя, едущего по встречной полосе и создание, таким образом возможности ДТП.

проверить состояние элементов подвески, а именно пружин и амортизаторов, чтобы они находились в штатном состоянии;
давление в шинах довести до нормативного, согласно техническим условиям на автомобиль и сезонных условий поездок;
заправить автомобиль минимум на половину топливного бака, для создания стандартной нагрузки на подвеску автомобиля.

Доработка фар ProSport

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок. Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

xn--2111-43da1a8c.xn--p1ai

Почему плохо светят фары на ВАЗ 2110 и 2114? Исправляем и улучшаем

«Как и чем отполировать пластиковые фары»;
«Полировка фар зубной пастой своими руками».

Блок-фара демонтируется при отключенном аккумуляторе;
С нее снимается стекло. Оно посажено на герметик, который размягчается нагреванием при помощи строительного фена. Затем стекло поддевается и аккуратно удаляется;
Выкручивается лампочка;
Демонтируется облезлый отражатель, ставится новый, фара собирается с соблюдением обратной последовательности.

«Как восстановить отражатель фары»;
«Какой лучше герметик для вклейки стекол фар».

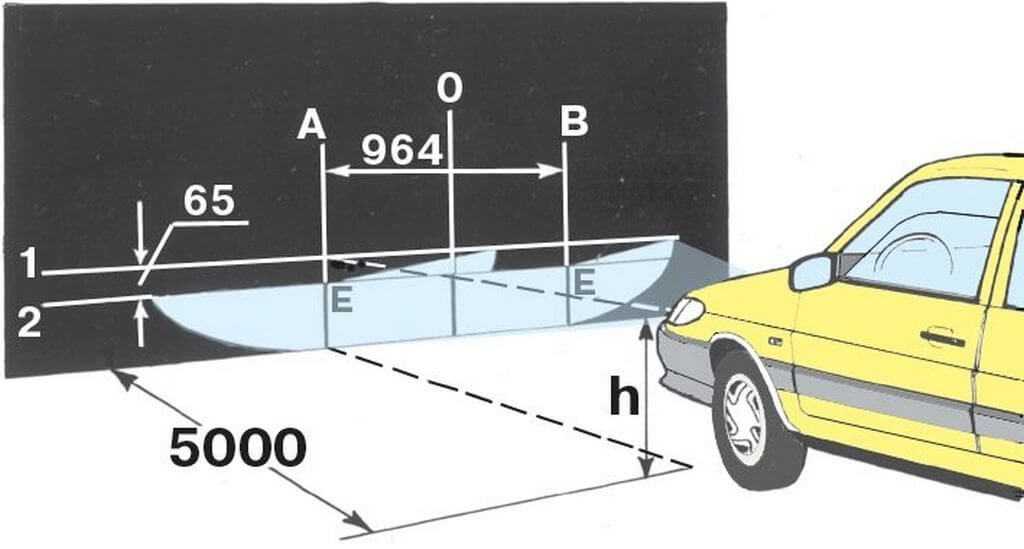

Выбирается ровная стена, авто устанавливается на дистанции в 5 м от нее и стандартно грузится: бак должен быть полным, а в водительском кресле кто-то сидеть.
На стене делается разметка: центральная вертикальная линия должна совпадать с центром машины, боковые – с центром фар.
Горизонтальная проводится на уровне ламп. На 6,5 см ниже намечается граница светового пятна.
С фары снимается стекло для доступа к винту регулировки, вторая прикрывается любой картонкой. Направление подгоняется до точного попадания в точку пересечения прямых. Регулировка проводится при включенном ближнем свете: тогда и дальний тоже будет выверен правильно.

«Как правильно отрегулировать фары»;
«Как улучшить свет фар».

AutoFlit.ru

Доработка фар ProSport

Схема управления двигателем ВАЗ 2111 — Евро-2 (Bosch MР7.0)

1. Фрагмент монтажного блока;2. Электрический вентилятор системы охлаждения двигателя;3. Индикатор состояния АПС (автомобильной противоугонной системы);4. Блок управления АПС (автомобильной противоугонной системой);5. Датчик температуры охлаждающей жидкости для ЭБУ;6. Датчик массового расхода воздуха;7. Дроссельный патрубок;8. Колодка подключения к датчику положения дроссельной заслонки;9. Колодка подключения к регулятору холостого хода;10. Контроллер (Блок управления двигателем);11. Колодка подключения к жгуту проводов кондиционера;12. Датчик кислорода (лямюда-зонд);13. Датчик детонации;14. Датчик положения коленчатого вала;15. Датчик скорости;16. Адсорбер;17. Аккумуляторная батарея;18. Главное реле;19. Колодка подключения к жгуту проводов антиблокировочной системы тормозов;20. Колодка диагностики;21. Плавкий предохранитель защиты цепей главного реле;22. Плавкий предохранитель защиты контроллера (Блока управления двигателем);23. Плавкий предохранитель защиты электробензонасоса и его реле;24. Реле включения электробензонасоса;25. Реле включения электрического вентилятора системы охлаждения двигателя;26. Колодка подключения к жгуту проводов панели приборов;27. Колодка подключения к жгуту проводов панели приборов;28. Модуль зажигания;29. Электробензонасос с датчиком уровня топлива;30. Свечи зажигания;31. Форсунки.

F — Провод переднего жгута, идущий к клемме «В+» генератора;G — Провода переднего жгута проводов.Порядок условной нумерации штекеров в колодках:

А — Контроллера;Б — Блока управления автомобильной противоугонной системой;В — Индикатора состояния автомобильной противоугонной системы;Г — Колодки 26;Д — Дроссельного патрубка;Е — Датчика расхода воздуха;Ж — Электробензонасоса и датчика кислорода;3 — Датчика скорости;И — Модуля зажигания.

Назначение штекеров в колодке 26:

1. К низковольтному входу тахометра в комбинации приборов;2. -3. К лампе контроля системы управления двигателем в комбинации приборов (от контроллера); 4. К выключателю плафона, расположенному на стойке двери водителя; 5. К лампе контроля системы управления двигателем в комбинации приборов (подача «+» питания);6. К маршрутному компьютеру (сигнал расхода топлива); 7. К комбинации приборов (сигнал скорости автомобиля); 8. К выводу «15» выключателя зажигания (штекер 4 колодки выключателя)

Демонтаж блок-фары ВАЗ 2114

Для замены или восстановления отражателя блок-фару необходимо снять с автомобиля. Перед началом работ необходимо отключить “минус” от аккумулятора, чтобы избежать короткого замыкания. Демонтаж фары ВАЗ 2114 производится следующим образом:

открутить две пары верхних и нижних винтов, удерживающих решетку радиатора;
демонтировать решетку радиатора;
отсоединить колодку проводов от указателя поворота;
отщелкнуть пружину, удерживающую указатель поворота;
отжать пластиковые фиксаторы и извлечь указатель поворота;

Примечание: можно произвести демонтаж блок-фары,не отсоединяя от нее указатель поворота. Но в этом случае растет вероятность повреждения пластиковых защелок, удерживающих указатель.

открутить пару гаек, удерживающих боковую часть бампера, чтобы открыть доступ к винту крепления защитнойоблицовки блок-фары;
открутить винт и снять облицовку;
отсоединить колодку проводов от блок-фары;
отщелкнуть защелку корректора фары и снять его, провернув против часовой стрелки;
открутить три гайки, удерживающие фару;
выкрутить винт, крепящий фару к кронштейну;
снять фару с автомобиля.

После остается снять стекло и осмотреть состояние отражателя. Стык стекла с отражателем герметичен — детали склеены герметиком. Поэтому перед тем, как снять отражатель с фары ВАЗ 2114, блок-фару необходимо прогреть. Это позволяет легко разъединить детали, склеенные герметиком. Если отражатель утратил свои свойства, стоит просто заменить его новым. Однако можно попытаться восстановить его, вернув отражающую способность внутреннему покрытию.

Поворотник Нивы Шевроле — замена плафона

Если плафон повторитель оранжевого цвета вам не нравится, то можно потратить немного денег и купить прозрачный плафон.

И после замены вы получите результат как на изображении ниже.

Добро пожаловать! Лампочка повторителя – благодаря данной лампе, поворотник может мигать когда вам это будет нужно, но как же всё таки неудобно ездить с неисправной (Перегоревшей) лампой в повторителе, потому что во-первых вы начинаете создавать аварийную ситуацию на дороге, так как включаете поворотник а он не работает и тем самым люди просто не понимают куда вы едете, а во-вторых вы нарушаете правила дорожного движения, так как любой поворот вы осуществляете без включенного поворотника.

Примечание! Для замены лампочки в повторителе вам нужно будет запастись: Отвёрткой, тряпкой, а так же самой лампой которая идёт специально для повторителя поворота!

Кстати в повторитель поворота вставляется бесцокольная лампа с наименованием «12VW5W»! (О том как выглядит данная лампа более подробно, см. в самом низу статьи, в рубрике «Для новичков!»)

Когда нужно менять лампу в повторителе поворота?

Она заменяется лишь при выходе из строя, а именно:

Когда один из повторителей перестаёт работать, то есть при нажатии на под-рулевой переключатель, включение поворотника не происходит.

Примечание! Но здесь всегда есть один нюанс, само по себе лампа может выйти из строя не только по причине её перегорания, так же могут выйти из строя провода которые ведут к данной лампу и так же данная лампа не будет работать!
