Как поменять габаритные огни хонды джаз?

Сюрприз при замене габаритной лампы на Солярисе

Замена может вызвать небольшие сложности из-за особенной фары. Поэтому Вам может пригодиться хирургический инструмент. Такая мелочь, как замена лампочки габаритных огней, на Хендай Солярис, для автомобилей других моделей может вызвать определённые трудности.

Особенно при отсутствии опыта самостоятельного обслуживания машины. Солярис тоже приготовил сюрприз при обслуживании оптики, но справиться с ним довольно просто.

Номиналы ламп габаритного света

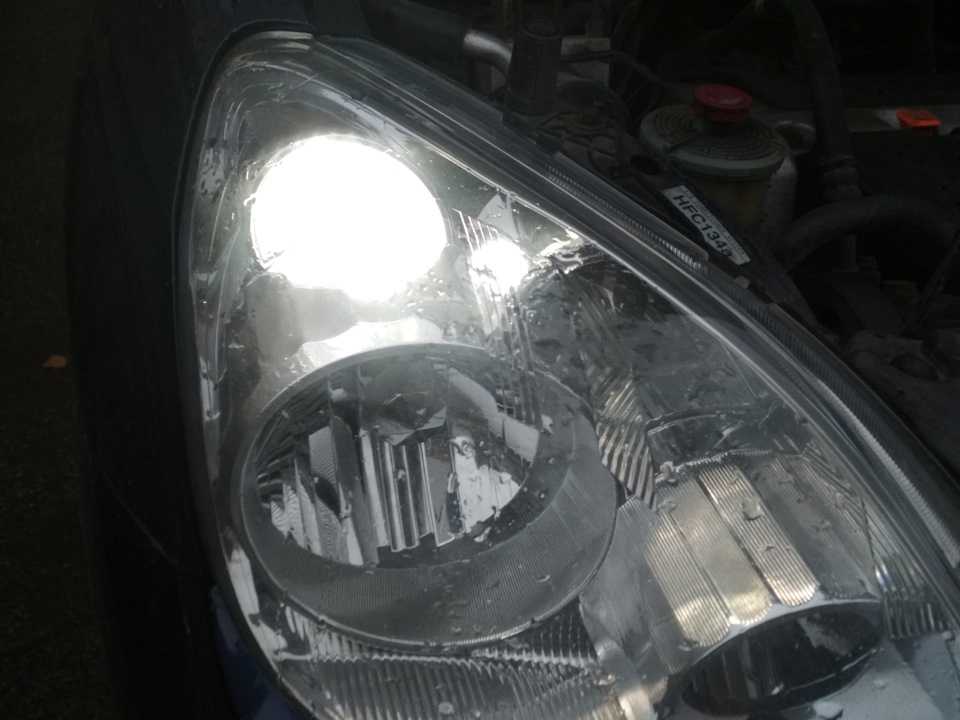

Габаритная лампочка в фаре.

В передних блок-фарах Hyundai Solaris установлены:

  • галогенные лампы головного света с цоколем стандарта Н4 мощностью 60/55 Вт,
  • лампы указателей поворотов мощностью 21 Вт типа РY21W ,
  • лампы габаритного света мощностью 5 Вт с обозначением W5W .

Конструкция блок-фары позволяет быстро заменить любую из ламп, но с водительской стороны, доступ к левой фаре усложняет блок предохранителей.

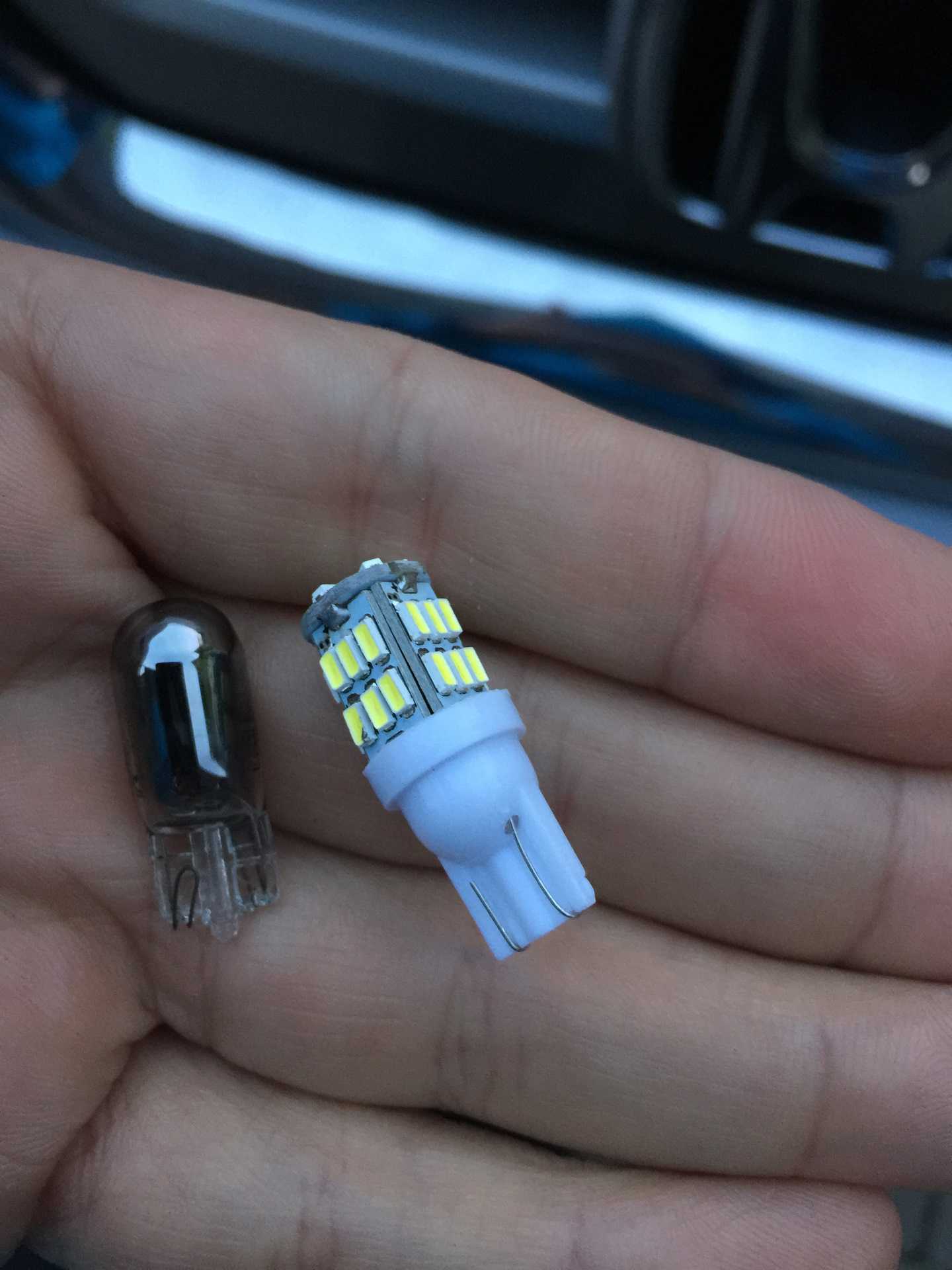

Можно использовать диодные лампы.

Несколько лет назад официальные дилеры Хендай начали предлагать специальные пластиковые щипцы, с помощью которых замена лампы габаритов проводится проще. Однако и без них операцию можно выполнить за пару минут своими руками.

Когда производится замена?

Четкого регламента для проведения этих работ производители транспортных средств не предусматривают. Существует всего 3 причины, по которым автолюбители меняют лампы габаритных огней на новые по мере необходимости:

  1. Световые элементы вышли из строя – перегорели либо потухли от внешнего механического воздействия.
  2. Хозяин авто решил установить более современные светодиодные лампочки.
  3. Фонари стали светить слишком тускло.

Первая причина понятна и пояснения не требует. Установка светодиодов – операция полезная, поскольку эти элементы хорошо светят, долго служат и потребляют гораздо меньше электроэнергии. Главное, в процессе замены соблюсти полярность контактов, иначе новая лампочка может выйти из строя либо начнут перегорать предохранители.

Замена ламп Honda Accord

Замена ламп

Колбы ламп остаются горячими еще в течение около 20 минут после отключения осветительных приборов. Прежде чем приступать к работе удостоверьтесь, что компоненты окончательно остыли.

Передние указатели поворотов/габаритные огни

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите пластмассовые кнопочные фиксаторы и оттяните назад панель локера защиты арки колеса с целью обеспечения доступа к сборке указателя поворота/габаритного огня сзади.

С целью обеспечения должного рабочего пространства разверните передние колеса в соответствующую сторону.

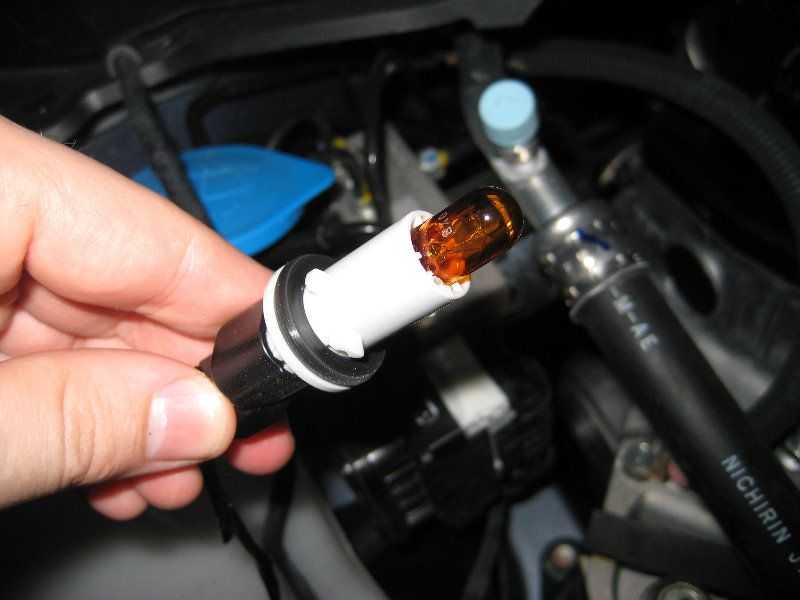

2. Поверните патрон лампы против часовой стрелки и извлеките его из кожуха сборки фонаря.

3. Потянув, извлеките лампу из патрона.
4. Установка производится в обратном порядке.

Передние парковочные огни

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и поверните патрон лампы переднего парковочного огня на 1/4 оборота против часовой стрелки для извлечения его из сборки фонаря.

2. Потянув лампу, извлеките ее из патрона.
3. Установка производится в обратном порядке.

Задние указатели поворотов и стоп-сигналы/габаритные огни (кузовная секция заднего комбинированного фонаря)

ПОРЯДОК ВЫПОЛНЕНИЯ

На рассматриваемых моделях задние комбинированные фонари состоят из двух секций, одна из которых установлена на кузове, вторая — на крышке багажника. В состав кузовной секции входят указатели поворотов и стоп-сигналы/задние габаритные огни. Установленная на крышке багажного отделения секция состоит из фонарей заднего хода и, опять-таки, задних габаритов.

1. Откройте крышку багажника, отпустите фиксаторы и отогните назад ковровую панель отделки багажного отделения, обеспечив тем самым доступ к лампам кузовной сборки заднего комбинированного фонаря.

2. Поверните патрон соответствующей лампы на 1/8 оборота против часовой стрелки и извлеките его из кожуха фонарной сборки. Потянув, высвободите лампу из патрона. Установка производится в обратном порядке.

Огни заднего хода и задние габариты (установленная на крышке багажника секция заднего комбинированного фонаря)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте крышку багажного отделения. Поверните патрон соответствующей лампы на 1/8 оборота против часовой стрелки и извлеките его из фонарной сборки.

2. Потянув, высвободите лампу из патрона.
3. Установка производится в обратном порядке.

Стоп-сигналы верхнего уровня

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте крышку багажника. Патрон лампы стоп-сигнала верхнего уровня заправлен снизу в заднюю полку салона.

2. Поверните патрон против часовой стрелки и извлеките его из панели полки. Потянув, высвободите лампу из патрона.

3. Установка производится в обратном порядке.

Подсветка номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Высвободите сборку фонаря подсветки номерного знака из кузовной панели.

2. Отпустив фиксаторы, отделите линзу фонаря от сборки патрона с лампой.

3. Потянув, высвободите лампу из патрона.
4. Установка производится в обратном порядке.

Подсветка приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите комбинацию приборов (см. Раздел Снятие и установка комбинации приборов).

2. Поверните ламповый патрон против часовой стрелки и извлеките его из сборки комбинации приборов.

3. Потянув, высвободите лампу из патрона.
4. Установка производится в обратном порядке.

Проследите, чтобы сменные лампы соответствовали по своим рабочим характеристикам вышедшим из строя. Лампы подсветки измерителей имеют большую номинальную мощность, чем лампы световых индикаторов.

Внутренние светильники (салон, багажное отделение)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Замена ламп всех внутренних светильников производится в одинаковой манере. В первую очередь следует снять плафон сборки, аккуратно поддев его обклеенным скотчем жалом небольшой отвертки (см. сопроводительную иллюстрацию).

2. Высвободите лампу из пружинных клемм патрона (см. сопроводительную иллюстрацию). Если возникает необходимость в поддевании лампы, заводите рычаг только под края цоколей лампы во избежание повреждения колбы.

3. Установка производится в обратном порядке.

Видео про «Замена ламп» для Honda Accord

https://youtube.com/watch?v=ZBAnzO4sQ3I

Honda Accord cl 7- cl 9. Замена ламп передних габаритов .

замена лампочки ближнего света хонда аккорд (8кузов)

ВИДЕО УРОК Снятие фары Honda Accord / Хонда Аккорд

12. Приборы освещения и сигнализации

Проверяйте исправность и функционирование приборов наружного освещения и сигнализации не реже одного раза в месяц. Перегоревшая лампа фары может стать причиной создания аварийной ситуации на дороге, поскольку ухудшится видимость из автомобиля. При неисправности приборов наружного освещения другие участники движения могут не заметить ваш автомобиль или не смогут своевременно получить предупреждение о начале торможения или маневре вашего автомобиля.

* Для некоторых вариантов исполнения автомобиля

Проверьте исправность приборов наружного освещения и сигнализации в следующей последовательности.

  • Передние фары (режим ближнего и дальнего света)
  • Габаритные фонари
  • Задние фонари
  • Фонари стоп-сигналов
  • Фонари указателей поворота
  • Боковые повторители указателей поворота
  • Фонари заднего хода
  • Аварийная световая сигнализация
  • Фонари освещения регистрационного знака
  • Верхний фонарь стоп-сигнала
  • Задний противотуманный фонарь (для некоторых вариантов оборудования автомобиля)
  • Передние противотуманные фары (для некоторых вариантов оборудования автомобиля)

Если вы обнаружили перегоревшую лампу, сразу же замените ее на исправную.

Регулировка направления световых пучков фар (для некоторых вариантов оборудования автомобиля)

Кроме автомобилей с регулятором световых пучков фар:

Вы купили автомобиль с правильно отрегулированными фарами. Однако если вы часто перевозите в багажнике тяжелые грузы, может потребоваться дополнительная регулировка направления световых пучков фар. Для выполнения этой операции обратитесь к вашему дилеру сервисного центра Honda.

Автомобили, оснащенные регулятором световых пучков фар:

Вертикальный угол наклона световых пучков фар можно отрегулировать, не выходя из салона.

Фары с лампами высоковольтного накаливания высокой световой отдачи (для некоторых вариантов оборудования автомобиля)

Лампы ближнего света обладают высокой световой отдачей. При этом в сети остается высокое остаточное напряжение даже после выключения фар и зажигания. Из-за этого вы не должны осматривать или заменять лампы самостоятельно. При выходе из строя лампы ближнего света фар обратитесь к вашему дилеру для замены лампы.

Замена ламп в передних фарах

В передних фарах используются галогенные лампы

Галогенные лампы требуют осторожного обращения. Заменяя перегоревшую лампу, держите новую лампу только за ее металлический цоколь и не трогайте стеклянную колбу пальцами

Оберегайте стеклянную колбу лампы от контакта с твердыми предметами. Если на колбе лампы оказались жировые следы пальцев, протрите ее чистой тканью, смоченной в спирте.

ВНИМАНИЕ

При работе галогенные лампы сильно нагреваются. Поэтому наличие на колбе следов масла или загрязнений может быстро вывести лампу из строя. Царапины на стеклянной колбе являются концентраторами напряжений и также могут стать причиной разрушения колбы при нагреве лампы.

Замена габаритных лампочек в дорестайлинговых моделях

Для этого нужно сперва подготовить автомобиль так, как указывалось выше (установить на ровную поверхность и заглушить двигатель), а затем приступать к монтажным работам:

  1. Откройте крышку капота и открепите минусовой провод от АКБ (для избежания короткого замыкания).
  2. Снимите штекеры, идущие к лампам, а затем достаньте элемент, в который устанавливается штекер.
  3. Крутите лампочку по ходу вращения часовой стрелки на 45 — 60 градусов, после этого извлекайте запчасть. Для демонтажа лампы аккуратно дёрните её на себя. Само гнездо сперва вращается вместе с источником света, затем он извлекается.
  4. Установите новую лампочку и проведите обратный демонтаж.

Это интересно: Причины возникновения стойких химических отложений в двигателях легковых авто

Как поменять лампочку в фаре без извлечения оптики?

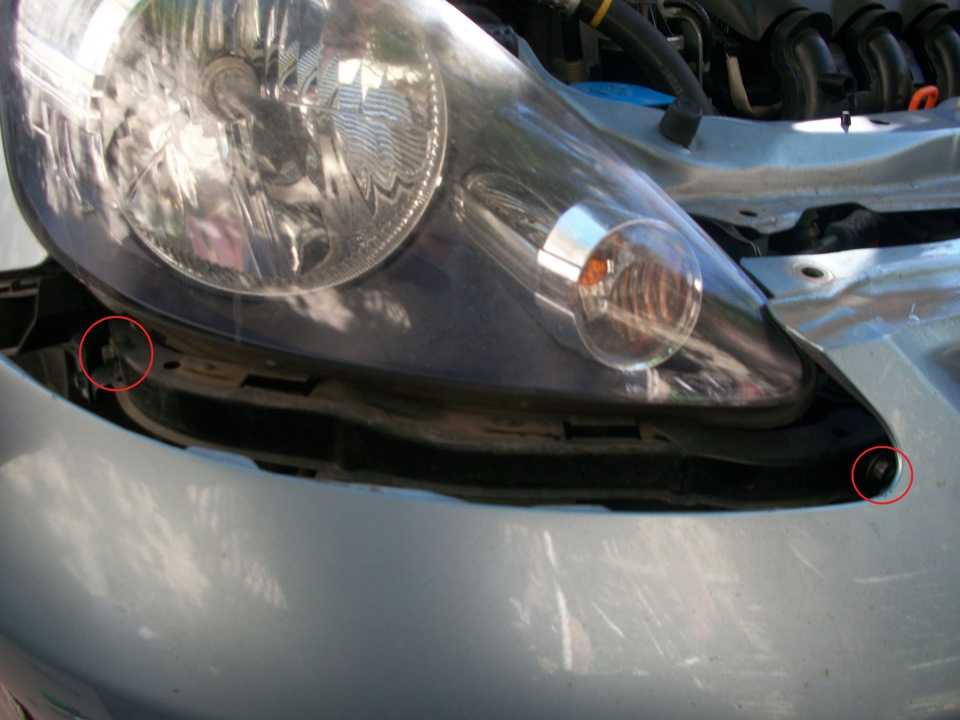

Получить доступ к фаре для замены габарита Камри 40 можно двумя способами: со стороны колесной арки и со стороны бампера.


Как поменять лампочку в фаре без извлечения оптики?

В первом случае эту задачу реализовать гораздо проще:

  • поворачиваем руль в сторону, противоположную расположению фары (если меняем лампочки в левой передней фаре, то поворачиваем колесо направо, и наоборот);
  • снимаем фиксаторы защиты колесной арки и отводим ее в сторону рукой;
  • беремся за основание лампы и поворачиваем на 15 градусов против часовой стрелки, вытаскивая из патрона;
  • нажимаем пальцем на фиксатор разъема патрона лампы и извлекаем ее полностью из фары вместе с патроном.


Как поменять лампочку в фаре без извлечения оптики? Если лампа перегорела, ее необходимо поменять на новую. Для замены лампочки габарита Тойота Камри v40 потребуются модель 2825 (W5W). Если есть необходимость заменить лампочку дальнего света фары, следует заранее приобрести модель HB3 (9005). Для ближнего света требуется лампочка H11, а для поворотника – 7440A.

Определить, где именно находится лампочка габарита фары Тойота Камри 40, несложно: она располагается немного выше лампы поворотника. Узнать габаритную лампочку можно по черному цвету патрона. Извлечь ее получится тем же способом, что описан выше: взять за основание и повернуть на 1/4 оборота против часовой стрелки, разъединив патрон и блок питания. Устанавливается новая лампочка по тому же принципу – нужно вставить ее в патрон и вернуть на прежнее место в корпусе фары, повернув основание на 15 градусов по часовой стрелке. Таким же образом можно заменить лампы дальнего и ближнего света, а также лампочку указателя поворота.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Как поменять лампочку заднего габарита Хонда Джаз

В заключение, если вы хотите заменить лампочку заднего габаритного огня Хонда Джаз метод проще, вот различные действия, которые нужно выполнить, чтобы заменить эту лампочку:

  • Отключите аккумулятор
  • Достаньте половицы из багажника.
  • Открутите заднюю крышку блока фары от вашего автомобиля.
  • Найдя на автомобиле лампочку задних габаритных фонарей, снимите перегоревшую лампочку.
  • Вставьте новую лампу стояночного света в блок фары на автомобиле.
  • Соберите все заново.

Убедитесь, что ваши стояночные огни снова работают правильно, прежде чем снова отправиться в путь, и все готово. Если вы хотите заменить лампочку противотуманной фары на своем Honda Jazz, прочитайте наш специальный документ, чтобы узнать, как это сделать.

Если вам нужно больше руководств по Honda Jazz, перейдите на наш Хонда Джаз категория.

Интерфейсы и разъемы: история появления и особенности

Чтобы понять значение предоставляемой схемы, начинающим автолюбителям Honda нужно объяснить понятие интерфейса. Этот небольшой экскурс поможет уяснить техническую сущность возможностей разъема своей магнитолы.

В настоящий момент стандартизированные разъемы имеются во всех цифровых устройствах, но так было далеко не всегда, а именно – до 1964 года, когда был изобретен и запущен один первый универсальный компьютер – IBM System/360. Эта платформа по стоимости разработки превышала объем инвестиций в проект Манхэттен, в рамках которого была разработана атомная бомба.

Ключевой особенностью платформы стало появление физических интерфейсов или разъемов, которые были стандартизированы, благодаря чему в ИТ-индустрию смогли включиться новые производители. Основная функция разъема состоит в создании удобного интерфейса подключения. В ряде устройств интерфейсы стандартизированы, а вот разъемы штатных магнитол могут быть разными, именно от них и зависит максимальная функциональность подключенных приборов, на которую могут рассчитывать автомобилисты.

Магнитолы могут иметь ряд дополнительных входов, например (см. на фото):

  • шины данных, подразумевающих подключение дополнительных устройств;
  • зажигания;
  • бензонасоса;
  • электронного замка;
  • подогрева сидений и других.

При наличии подключения устройства могут управляться с панели магнитолы и передавать дополнительные сигналы, на которые будут реагировать индикаторы

По этой причине важно знать, какая, например, распиновка у штатной магнитолы Honda CR V, чтобы расширить собственные возможности и повысить уровень комфорта

Обратите внимание, что обычно производителями может предлагаться несколько вариантов аудиоустройств, которые также будут отличаться разъемом и штатными возможностями. Например, на многих Honda установлены универсальные модели

Блок предохранителей Honda Fit 1

Рассмотрены автомобили Хонда Фит, Хонда Джаз 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Блок предохранителей и реле в моторном отсеке.

вы можете посмотреть расположение блока предохранителей под капотом на видео

1 — блок системы контроля напряжения питания, 2 — блок реле, 3 — реле вентилятора системы охлаждения, 4 — реле звукового сигнала, 5 — реле вентилятора конденсатора, 6 — реле электромагнитной муфты компрессора кондиционера, 7 — реле фар.

Схема расположения предохранителей.

Электронный блок управления EPS

Модулятор давления и электронный блок управления ABS

Электродвигатель вентилятора отопителя

Электродвигатель привода люка, держатель предохранителя №24 (с противотуман­ными фарами), диагностический разъем противотуманных фар (YOP)

Диагностический разъем, блок системы «MULTIVISION» (модели с навигационной системой), блок аудиосистемы (модели без навигационной системы), TV-тюнер (модели с навигационной системой), комбинация приборов, блок системы дистанционного управления центральным замком, лампа освещения багажного отделения, лампа освещения салона, лампа местной подсветки

Подсветка переключателя, подсветка комбинации приборов, реле противотуманных фар, подсветка электронного, блока управления кондиционером (с автоматическим управлением), подсветка панели управления кондиционером и отопителем (без автоматического управления), подсветка индикаторов положения селекторов АКПП, блок системы «MULTIVISION’ 1 (модели с навигационной системой), подсветка блока системы «MULTIVISION» (модели с навигационной системой), подсветка блока аудиосистемы, передние габариты, задние габариты, подсветка номерного знака, разъем для подключения дополнительного оборудования (блок предохранителей)

Электродвигатель вентилятора системы охлаждения

Источник

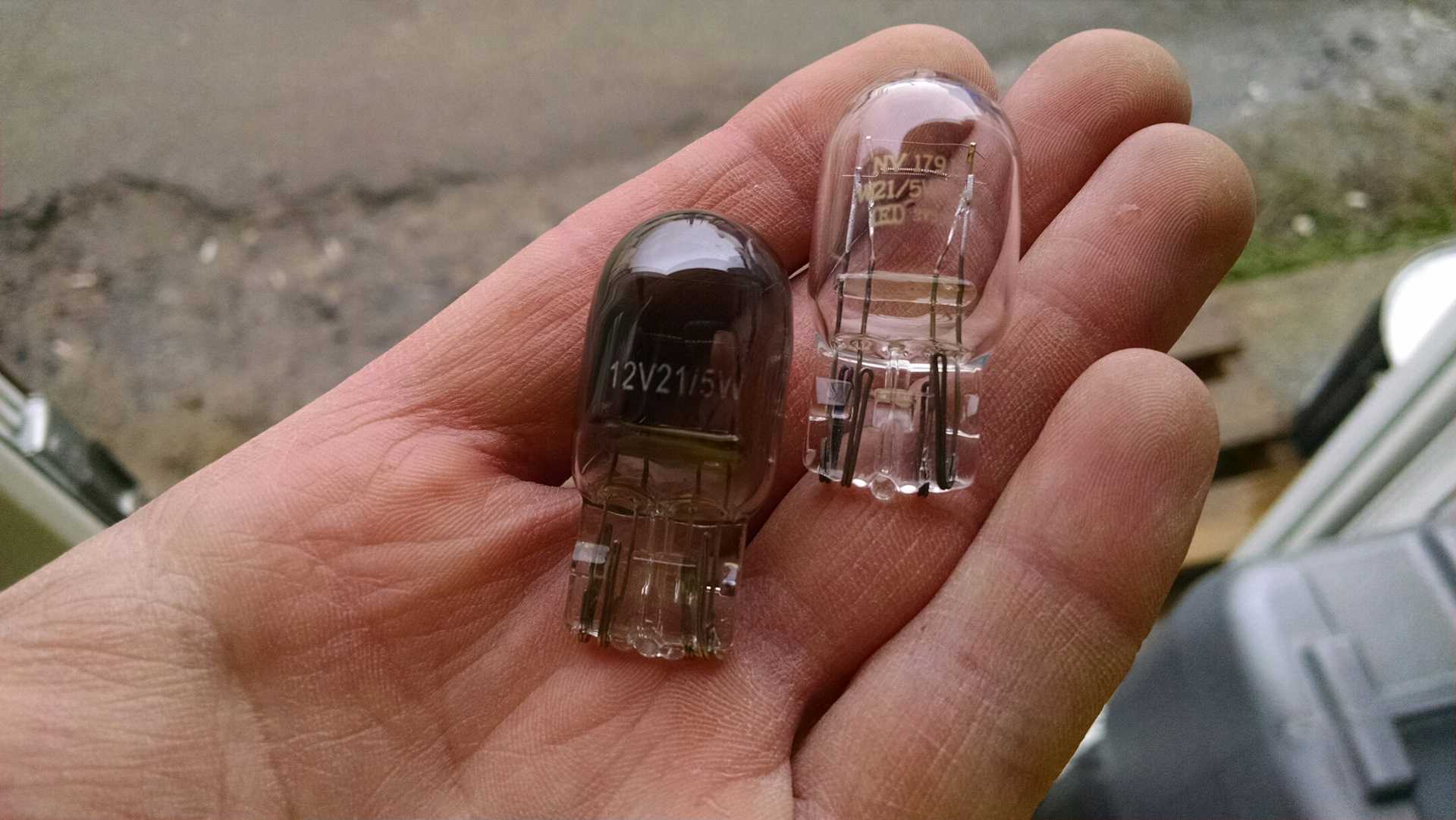

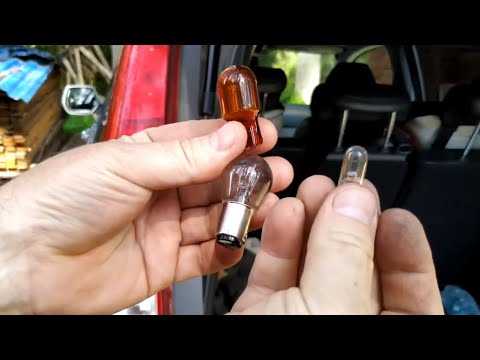

Как выбрать подходящие габаритные огни для замены?

Выбрать подходящую лампу можно как в автосервисах, так и на «автобарахолках». При этом опытные водители не рекомендуют приобретать дешёвую китайскую продукцию, так как вероятность того, что она перегорит раньше срока, достаточно высока

Выбирая лампочку, необходимо обратить внимание на следующие её характеристики:

  1. Яркость. Это — самая важная характеристика лампочки, которая оценивается по световому потоку. Световой поток измеряется в люменах. У лампы накаливания эта величина равняется примерно 50 люменам. Помните, что назначение габаритных огней состоит в информировании других участников движения о размерах вашего автомобиля. Источники света не должны ослеплять других участников движения, но в то же время и не могут быть слишком тусклыми. Верхний порог светового потока для габаритных огней составляет 150 люменов, а нижний — от 50 люменов. От яркости габаритных огней порой напрямую зависит безопасность движения, поскольку несвоевременное информирование о том, что ваше транспортное средство начинает тормозить, может привести к ДТП.
  2. Конструкция. В конструкции дешёвых китайских лампочек цоколь выполнен из пластика. В этом случае имеет место высокий риск оплавления, поскольку пластик отнюдь не является жаростойким материалом. Если деталь сильно нагревается — пластик начинает плавиться и, как следствие, лампочка выходит из строя слишком рано. В моделях подороже предусмотрена пластмасса высокого качества, обладающая термостойкостью. При повышенной яркости лампа накаливания начинает выделять тепло, которое нагревает плафон. Поэтому в последнее время наиболее востребованными являются бесцокольные лампы, контакты которых изготавливаются на базе стеклоплиты песчаной платы. Лампы накаливания также являются и очень энергоёмкими. При повышенном потреблении электроэнергии начинает интенсивнее расходоваться топливо. При выборе лампочки также стоит помнить об экономии электроэнергии.
  3. Стоимость. Лампочка для габаритных огней является одной из тех запчастей автомобиля, на которых экономить точно не стоит. Покупая лампы по низким ценам, вы рискуете производить замену таких ламп слишком часто, и в итоге такая «экономия» приведёт лишь к более серьёзным расходам. Лучше всего приобретать лампы от проверенных производителей, таких, как Osram и Phillips.

Это интересно: Особенности покраски пластиковых элементов автомобиля: 3 основных этапа и советы

Где предохранитель головного устройства на Honda Fit?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Honda Fit . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомагнитолы, она может находиться в двух разных местах. Обычно он подключается к 12-вольтовой розетке на центральной консоли. Мы узнаем два места где предохранитель автомагнитолы вашего Honda Fit могут быть расположены.

Установка предохранителя штатной магнитолы на Honda Fit

.Если у вас все еще есть оригинальное головное устройство на Honda Fit, предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь за советом к руководству по эксплуатации вашего автомобиля. Вот шаги, которые необходимо выполнить для остальной части процесса:

Прочтите руководство по эксплуатации на крышке блока предохранителей

узнать предохранитель автомагнитолы вашего Honda Fit , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние. Если он неисправен, замените его новым предохранителем

, в любом другом случае отнесите свой автомобиль механику, чтобы он поближе познакомился с причиной вашей проблемы

Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите свой автомобиль механику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другой марки на Honda Fit

Наконец-то мы узнаем случай с автомагнитолой, купленной в магазинах, и как обнаружить предохранитель автомагнитолы на Honda Fit в этом сценарии . Вот несколько шагов, которые необходимо выполнить, чтобы получить доступ к этому предохранителю:

  • Выньте автомобильное радио из вашего Honda Fit. , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
  • В задней части автомобильного радиоприемника вашего Honda Fit вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, именно в нем вы обнаружите предохранитель автомобильного радиоприемника вашего Honda Fit.
  • Это предохранитель из прозрачного стекла, так что теперь вы сможете для замены предохранителя на вашем Honda Fit

Теперь ты знаешь как найти предохранитель автомобильного радиоприемника , если вы ищете других предохранители, такие как предохранитель стартера на Honda Fit, или предохранитель рупора, не стесняйтесь обращаться за советом в наши статьи, посвященные этим предохранителям.

Если, возможно, у вас есть дополнительные вопросы о Honda Fit, не стесняйтесь обращаться к нам. Honda Fit категория.

Замена лампы переднего указателя поворота на Honda Fit

Теперь перейдем к основному этапу этой страницы контента: как заменить переднюю лампу указателя поворота на Honda Fit? Вы должны знать, что эта процедура действительно проста, вам нужно будет получить доступ изнутри капота через колесную арку или просто через бампер к фаре в сборе, открыть ее и заменить перегоревшую лампочку переднего указателя поворота на вашей Honda Fit.

Если это лампа заднего указателя поворота, см нашу специальную страницу с материалами. С другой стороны, вот подробные сведения о простых шагах, которые необходимо выполнить, чтобы точно выполнить это действие, в зависимости от метода, который вы хотите использовать.

Замените лампу переднего указателя поворота на вашем Honda Fit через капот:

  1. Откройте капот и освободите доступ к блокам фар.
  2. Используйте язычок Torx, чтобы открыть блок фары на вашем автомобиле
  3. Отвинтите лампу переднего указателя поворота от автомобиля, повернув ее на четверть оборота против часовой стрелки.
  4. Замените переднюю лампу указателя поворота Honda Fit на новую (убедитесь, что она оранжевая или прозрачная).
  5. Соберите и проверьте новую лампу переднего указателя поворота.

Этот подход особенно полезен, когда у вас недостаточно места на капоте для доступа к переднему указателю поворота вашего автомобиля:

  1. Поднимите машину и снимите переднее колесо с той стороны, с которой вы хотите работать.
  2. С помощью биты Torx снимите колесную арку.
  3. Перейдите к сборке фары и замените лампу переднего указателя поворота на своем автомобиле, выполнив те же простые шаги, что и в части, которую вы видели ранее.

Для некоторых годов или моделей, в зависимости от опций, единственный легкий доступ, который вам понадобится, чтобы заменить лампу переднего указателя поворота вашего автомобиля, — это пройти под передним бампером, есть всего несколько шагов, которые отличаются от полной процедуры, мы опишите их сейчас:

  1. Поставьте Honda Fit на домкрат или свечу зажигания.
  2. Снимите болты башмаков двигателя вашего автомобиля (пластиковая часть под двигателем) и амортизатор. Будьте осторожны с пластиковыми приборами, они могут сломаться.
  3. Снимите фару в сборе и замените лампу переднего указателя поворота на Honda Fit, следуя инструкциям для деталей, показанных выше.
  4. Соберите все обратно.

Если у вас есть дополнительные вопросы о Honda Fit, не стесняйтесь обращаться к нам. Категория Хонда Фит.

Установка автосигнализации на Honda Fit — Точки подключения, расположение и цвета проводов

Цепь Цвет Расположение
12 вольт Белый замок зажигания
Стартер Черный/белый замок зажигания
Зажигание Черный/желтый замок зажигания
Зажигание 2 Желтый/чёрный замок зажигания
повороты зел/ж и зел/кр большой син (или серый) р-м на панели приб-в
Концевик багажника (-) зел/красн большой син (или серый) р-м на панели приб-в
Концевики дверей (-) зел (водит) и салат/кр (ост-ые) большой син (или серый) р-м на панели приб-в
ц.з. (+) 2 крайних провода в зел-м р-ме за пан-ю
ц.з.(силовые) бел/ч и ж из водит. двери
Стоп-сигналы бел/чёрн педаль тормоза
зарядка бел/синий зел р-м на панели приб-в
Цепь Цвет Расположение
+12 белый замок зажигания
АСС бел/красн
зажигание черн/желтый
зажигание2 желтый/чёрн
стартер черн/белый
конц. двер (-) зел, сал/кр приборка ср. раз-м
конц. баг-ка (-) зел/кр приборка ср. раз-м
тахометр син приборка пр. раз-м
повороты зел/ж, зел/кр приборка ср. раз-м
генератор бел/син приборка пр. раз-м
стоп бел/ч педаль тормоза
цз (силовые) ж и б/ч блок пред-ей, 6-ти контактный раз-м

Точки подключения автосигнализации на Honda Fit 2007

  • Центральный замок: фиолетовый и зеленый провода, зеленый маленький разъем из двери, минусовые.
  • Габариты: серый в пустую фишку перед предохранителями.
  • Замок зажигания: Розовый — стартер Белый — + 12В Желтый — зажигание 1 Красный — зажигание 2 Оранжевый — acc
  • Стоп: светло зеленый от педали тормоза
  • Генератор: с генератора разъем 4 провода, наш желтый/синий.
  • Сирена за аккумулятором.
  • Концевики: в большом зеленом разъеме в колодке предохранителей — синий, зеленый, розовый, бледно зеленый.

Есть нюанс. Родная сигнализация после закрытия замков встает в охрану, и при дистанционном запуске начинает сигналить и орать. Решается подключением к проводу, на котором появляется плюс при наличие ключа в замке зажигания, плюса, например, проводом, предназначенным для обхода иммобилайзера через реле.

Жгут замка зажигания: + 12 — белый стартер — розовый зажигание — жёлтый асс — красный зажигание 2 — оранжевый

концевики дверей (-) — синий (водительская дверь), салатовый (остальные) и оранжевый (багажник) в большом зелёном разъёме блока предохранителей

тормоз (+) — салатовый на педали тормоза

повороты (+) — белый и синий в большом зелёном разъёме блока предохранителей

центральный замок (перекидка) — красный и коричневый в жгуте из водительской двери в маленьком зелёном разъёме

импульсы — форсунки, не жёлтые/чёрные провода

Точки подключения автосигнализации на Honda Fit 2009

Для обхода штатного иммобилайзера использовал Fortin Key Override All.

Замок зажигания:+ 12 — белыйасс — красныйзажигание — жёлтый зажигание 2 — оранжевый стартер — розовый

Подключал автосигнализацию со встроенным can — Starline A94. Программируем can, как Honda Jazz 2009 (код 2426). Из can берём информацию о дверях, капоте, багажнике, заведённом двигателе, нажатой педали тормоза.

Can-h — pin 4 (светлый зелёный провод) в 7-ми контактном разъёме под рулевой колонкойCan-l не подключаем

Ключ в замке (-) — серый (правый крайний) в 6-ти контактном разъёме под рулевой колонкой. Подать на него массу при постановке в охрану. Тогда штатная сигнализация не встанет в охрану.

Повороты (+) — синий и белый на панели приборов

Центральный замок (-) — фиолетовый (закрыть) и зелёный (открыть) в маленьком зелёном разъёме из водительской двери

Точки подключения автосигнализации на Honda Fit 2010

На автомобиле не было штатной охранной системы. Только иммобилайзер, для обхода которого использовал Fortin SL-3, и управление центральным замком.

Устанавливал автосигнализацию Starline A94. Из can берём информацию об открытых дверях, багажнике, нажатии педали тормоза, заведённом двигателе.

При сработке Starline по can мигает габаритами и фарами, поэтому из кан убрал управление световыми сигналами и управление поворотами сделал тоже по аналогу.

  • Can-h — pin 4 (светлый зелёный провод) в 7-ми контактном разъёме под рулевой колонкойCan-l не подключаем
  • Замок зажигания:+ 12 — белыйасс — красныйзажигание — жёлтый зажигание 2 — оранжевый стартер — розовый
  • Повороты (+) — синий и белый на панели приборов
  • Центральный замок (перекидка) — красный и коричневый в жгуте из водительской двери в маленьком зелёном разъёме

Источник

Замена лампы верхнего стоп-сигнала

Замена лампы верхнего стоп-сигнала

  • Откройте багажник. Поверните патрон перегоревшей пампы на четверть оборота против часовой стрелки и выньте патрон вместе с лампой.
  • Выньте перегоревшую лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу в патрон до упора.
  • Вставьте патрон с лампой в корпус и надежно зафиксируйте его, повернув по часовой стрелке.
  • Проверьте исправную работу новой лампы.

Замена лампы бокового повторителя указателя поворота (в крыле, для некоторых вариантов исполнения автомобиля)

Замена лампы бокового повторителя указателя поворота

  • Нажмите на переднюю часть корпуса повторителя указателя поворота и сдвиньте его назад. Корпус в сборе с рассеивателем. патроном и лампой при этом выдвинется из гнезда кузова и его можно будет снять.
  • Поверните патрон перегоревшей лампы на четверть оборота против часовой стрелки и выньте из корпуса патрон вместе с лампой.
  • Выньте перегоревшую лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу в патрон до упора.
  • Вставьте патрон с лампой в корпус и надежно зафиксируйте его. повернув по часовой стрелке.
  • Проверьте исправную работу новой лампы.
  • Вставьте корпус в гнездо кузова так. чтобы задняя часть корпуса была бы вставлена в гнездо глубже, чем его передняя часть. Нажмите на переднюю часть корпуса. Фонарь должен встать на место со щелчком.

Замена лампы передней противотуманной фары (для некоторых вариантов исполнения автомобиля)

В передних протиеотуманных фарах установлены галогенные лампы, требующие осторожного обращения. Заменяя перегоревшую лампу, держите новую лампу только за ее пластмассовый цоколь и не трогайте стеклянную колбу пальцами

Оберегайте стеклянную колбу лампы от контакта с твердыми предметами. Если на колбе лампы оказались жировые следы пальцев, протрите ее чистой тканью, смоченной в спирте.

| ВНИМАНИЕ|

При работе галогенные лампы сильно нагреваются. Поэтому наличие на колбе следов масла или загрязнений может быстро вывести лампу из строя. Царапины на стеклянной колбе являются концентраторами напряжений и также могут стать причиной разрушения колбы при нагреве лампы.

Боковая крышка

Снимите боковую крышку с бампера, потянув ее на себя.

Снимите боковую крышку с бампера

  • Отверните гаечным ключом болт крепления корпуса фары.
  • Снимите с бампера противотуманную фару в сборе, вынув язычок из паза крепления.

Снимите с бампера противотуманную фару

  • Нажмите на язычок фиксатора и отсоедините штекер проводки от электроразьема пампы.
  • Снимите лампу, повернув ее на четверть оборота против часовой стрелки.
  • Вставьте новую лампу. Поверните лампу на четверть оборота по часовой стрелке. Проследите, чтобы лампа надежно зафиксировалась.
  • Подсоедините электроразьем, продвинув его до упора.
  • Включите противотуманные фары и убедитесь, что новая лампа исправна.
  • Установите фару в сборе на прежнее место в бампер. Проследите, чтобы язычок был задвинут в паз кронштейна. Закрепите фару болтом, тщательно затянув его.
  • Установите на бампер боковую крышку.

Двигатель

Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель), Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора), Двигатель в сборе, Прокладки двигателя, Датчики двигателя, Масляный радиатор двигателя, Крепление масляного фильтра, Прокладка масляного фильтра, Кожух двигателя, Защита двигателя, Патрубок двигателя, Щуп масла

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
