Клапанная крышка митсубиси лансер 9: замена прокладки

Герметик вместо резиновой прокладки

В конструкции ГБЦ и клапанной крышки некоторых авто вместо резиновой прокладки используется анаэробный герметик. Нашим автолюбителям технология известна по 16-клапанному двигателю, впервые установленном на ВАЗ 2112. В нем крышка клапанов представляет собой единую деталь с верхней постелью распредвалов. Благодаря своим физико-химическим свойствам, анаэробные составы стойко переносят высокие температурные нагрузки и вибрации. Но двигатели такой конструкции нуждаются и в периодическом переуплотнении верхней постели распределительных валов. Чтобы надолго устранить течь в системе смазки, учитывайте следующее:

нельзя наносить вместо анаэробного состава специальные герметики на силиконовой основе; зона нанесения состава строго ограничена;
соблюдайте последовательность и момент затяжки болтов

Это важно и для герметичности соединения, и для соблюдения геометрии постели распределительных валов;

тщательно обезжирьте поверхность и очистите остатки старого герметика. Для этих целей отлично подойдет скотч-брайт, смоченный в 647 растворителе;
если температура привалочных плоскостей ниже 5°С, перед нанесением некоторых герметиков рекомендуется применение состава для предварительной активации поверхности и увеличении адгезии;
скорость полимеризации зависит от зазора между привалочными плоскостями и может длиться от 1 до 24 часов. Поскольку вы не сможете проверить зазор между постелью и ГБЦ, не заводите автомобиль после установки крышки как минимум 12-16 часов.

Замена прокладки клапанной крышки Лачетти 1.4: инструкция.

Отсоедините высоковольтные провода. Снимите вентиляцию картера. Отключите фишку положения датчика распредвалов.
Освободите себе место сдвинув находящиеся рядом с крышкой шланги.

Головкой на 10 открутите 15 болтов крепления клапанной крышки.
Снимите клапанную крышку.

Освободите от старого герметика ее посадочное место, обезжирьте его.
Демонтируйте прокладку с крышки и произведите полную очистку данной детали. В качестве очищающего средства можно использовать смесь керосина и ацетона (1:1).
Обезжирьте паз, в который будет вставляться прокладка. В углы этого паза нанесите герметик, затем установите прокладку.
Нанесите герметик на углы посадочного места и установите клапанную крышку на ее место.

Осуществите умеренную (в 3 захода) затяжку ее крепежных болтов, начиная с середины и расходясь к краям.
Верните все демонтированные и сдвинутые в п. 1 и 2 элементы в обратной последовательности.

Процесс замены

Для того, чтобы заменить прокладку понадобятся следующие инструменты:

Торцевой ключ 10 мм.
Крестовая отвертка или плоскогубцы для снятия хомутов.

Новая прокладка.
Герметик. Для избегания лишних проблем лучше купить тот, который безопасен для кислородных датчиков.
Уплотнительные кольца для болтов — 15 шт.
Моющее средство для клапанной крышки.

Также следует обратить внимание на год выпуска автомобиля, так как от этого зависит, какие кольца необходимо приобрести. Если машина выпущена до 2012 года, то каталожный номер колец такой — 96353007

Если же год выпуска после 2012, то номер колец будет 25185121. Это необходимо знать, поскольку кольца не являются взаимозаменяемыми.

Когда менять и какие свечи ставить на Лансер 9

Разумеется, также понадобятся свечи зажигания. Номер оригинальных свечей — MS851358. Из аналогов рекомендуется брать NGK BKR6E-11 или Denso K20PR-U11.

На Лансере 9-го поколения производитель дает периодичность замены свечей зажигания в 30 тыс. км. (если это обычные свечи) и в 60 тыс. км (иридиевые).

Необходимые ключи, чтобы открутить катушки и выкрутить свечи.

Свечи NGK BKR6E-11.

Отсоединяем штекера питания катушек с обеих сторон.

Снимаются без трудностей (чуть нажимаем сверху и тянем).

Теперь берем ключ на «10» и откручиваем четыре болтика катушек.

После чего приступим к снятию наконечников ВВ проводов и самих катушек.

Снимаем высоковольтный провод первой свечи…

Также делаем и с третьим свечным колодцем.

Затем можно приступить с снятию катушек

После того как вытащили катушки и свечные наконечники можно приступить к замене свечей зажигания на своем девятом Лансере.

Выкручиваем свечным ключом свечу зажигания 1-го цилиндра. Если выкрученная свеча не держится в ключе чтобы её вынуть из колодца, воспользуйтесь снятым свечным наконечником. Такую же процедуру проделать со всеми оставшимися свечками и собираем все в обратной последовательности.

Что потребуется для замены

Понадобится длинный свечной ключ на 16 с магнитом.

Замена свечей осуществляется двумя ключами:

Накидной ключ на 10. Используется для откручивания катушки зажигания.
Свечной на 16. Нужен для снятия и установки свечей.

Специалисты советуют покупать свечной ключ с пластиковым или магнитным фиксатором. Идеальным решением станет свечник от 16-ти клапанного ВАЗа.

Многие автомобилисты сталкиваются с проблемой, когда свечной ключ попросту не влезает в колодец. Чтобы этого не произошло, необходимо выбирать свечник с меньшим внешним диаметром (примерно на 22 мм меньше, чем требуется). Если ключ не пролазит в свечной колодец, можно смазать его небольшим слоем масла.

На фото видно, что стенки свечных ключей бывают разные по толщине.

Алгоритм

Находим два низковольтных входа катушек зажигания. На них установлены разъёмы, которые необходимо снять. Делается это без каких-либо инструментов и излишних усилий – слегка давим сверху и тянем в сторону.

Снимаем 2 клеммы катушек зажигания.

Ключом на 10 нужно открутить крепления катушек. На каждой катушке располагается по 2 болта.

Головкой на 10 отворачиваем 4 болта крепления катушек.

Теперь извлекаем высоковольтный провод из первого свечного колодца. На его конце находится катушка зажигания.

Поочередно снимаем катушки зажигания.

Аналогичным образом извлекаем наконечник из четвёртого колодца

Делать это нужно максимально осторожно, поскольку при снятии может выскочить пружина, установленная между свечей и катушкой. Её очень легко потерять.

Вылетевшая пружина.

Возвращаем пружину на место.

Те же действия следует проделать с оставшимися двумя колодцами.
Отложите высоковольтные провода с катушками – с ними никаких манипуляций не предвидится.

После демонтажа катушек с проводами открывается свободный доступ к свечам зажигания.

Теперь берём свечной ключ и выкручиваем из первого колодца свечу

Чтобы при её извлечении не возникло проблем, необходимо использовать ключ с магнитным или пластиковым фиксатором. Если же его нет, то можно сделать следующее: сначала откручиваем свечу, а после достаём её из колодца, используя резиновый наконечник. Действовать при этом нужно очень аккуратно.

Извлекая свечи, смотрим на их состояние. Потеки масла на корпусе свечи говорят об изношенном уплотнительном кольце свечного колодца.

Новую свечу вставляем в свечной ключ, после чего её нужно установить на место старой. Хорошо закрутите. На конце свечи есть металлическое кольцо, не потеряйте его при установке.
Аналогичные действия следует проделать с оставшимися цилиндрами. После этого необходимо установить на место катушки зажигания.
Фиксируем катушки болтами, после чего нужно подсоединить разъёмы.

Периодичность

Сроки замены зависят от того, какие свечи вы используете на своем автомобиле.

Завод-изготовитель рекомендует производить замену со следующей периодичностью:

Обычные свечи меняются раз в два года или после того, как машина пройдёт 30 000 км.
Свечи с иридиевым или платиновым покрытием электродов живут вдвое дольше, то есть 4 года или 60 000 км.

Прокладка клапанной крышки mitsubishi pajero

Сообщение Azan » 14 янв 2018, 18:44

anri36 писал(а): Машина 2006 года. За это время прокладки крышек клапанов не менялись! Текли сильно. Пытался подтягивать результата ноль! Конечно снятие впускного коллектора головняк еще тот, особенно откручивание со стороны аккумулятора всех креплений. Итак: Крышки были сняты и выяснилось следующее. Резиновые прокладки превратились в пластиковые! Намертво прикипели к крышке. Есть подозрения что они просто так от крышек не отстанут. Пробовал поддеть отверткой, просто крошатся, в таком же состоянии и уплотнители свечных колодцев. Есть все новое оригинальное. Но возникает вполне обоснованны вопрос! Не проще ли просто тупо поставить крышки на высокотемпературный герметик? Есть подозрения что очистка старых мало того что займет много времени так и еще не факт что получиться это сделать хорошо. И самое главное даже нет идей как это сделать, т.к. такое ощущение что они намертво прикипели к крышке. Покупать новые крышки не вариант.

Что посоветуете? Упражняться с очисткой старых прокладок и колец? Просто поставить все на герметик?

Re: Замена прокладок крышек клапанов на 6G72. Есть вопрос.

Сообщение SNOOPER » 14 янв 2018, 18:45

Re: Замена прокладок крышек клапанов на 6G72. Есть вопрос.

Сообщение anri36 » 14 янв 2018, 19:04

Re: Замена прокладок крышек клапанов на 6G72. Есть вопрос.

Сообщение Титаник 876 » 15 янв 2018, 18:55

Re: Замена прокладок крышек клапанов на 6G72. Есть вопрос.

Сообщение anri36 » 18 янв 2018, 19:18

Не так страшен черт как его малюют! Но все же прокладки не стал трогать т.к. не было пром.фена. А они прикипели намертво! такое ощущение что их никто не менял все 200 000 км. Промазал герметиком и поставил новые кольца свечных колодцев. Поменял свечи! походу их тоже столько же не меняли! Собрал все намного быстрее чем разбирал) При прикручивании кронштейна со стороны масляного шупа забыл одеть резин трубку. При заводке машина глохла. одел все завелось ) Все болты скидывал в одну кучу, но при сборке получилось так что интуитивно все понятно что куда крутить. Проводв ВВ не проблема. Онми определенной длинны и по другому их ни как не разместить. При разборке будьте осторожны с гребенками на крышках в которые укладываются провода, они пересыхают и легко ломаются, одна сломалась. пришлось делать самому из плоастиковой кухонной доски и лобзиком . Получилось зачетно! Также в контактах отлетели фиксаторы, от времени они ссыхаются и ломаются! Надеюсь это не критично! Менять контакты по моему гемор! Да и где их найти. Болты которые притягивают впускной коллектор к двигу по длинне тоже не перепутать, каждый имеет свой размер и подходит только на свое место. Теперь поеду куплю пром фен и если потечет поменяю прокладки. Пркладки на самом деле разные для правой и левой крышек! Отпишусь как полет попозже!

Источник

Важные нюансы

При затягивании клапанной крышки соблюдайте последовательность и момент затяжки. В случае обжимки верхней постели распредвалов следование инструкции производителя обязательно. От правильной установки зависит не только герметичность соединений, но и корректность работы газораспределительного механизма.

Перед сборкой тщательно удалите остатки старого герметика и обезжирьте привалочные плоскости. Если свеча зажигания не мешает работам по переуплотнению, оставьте ее вкрученной в ГБЦ. Это предохранит ваш двигатель от попадания в камеры сгорания сора, пыли и посторонних предметов.

Удалить масло из свечных колодцев можно бензином и ветошью. Удобней всего будет залить туннели средством для очистки карбюратора/тормозных механизмов, после чего выдуть дочиста сжатым воздухом.

Замена прокладок клапанных крышек субару аутбек

Безнаддувные двигатели серии EJ25, а так же их турбо модификации конструктивно схожи с EJ20 и имеют схожие болезни, это и течи клапанной крышки с маслосъемными колпачками, и стук 4-го цилиндра, и т.н масляная горелка». «. Но есть и отдельная проблема, присущая 2,5-литровому двигателю: перегрев. Из-за увеличенного диаметра поршней стенки цилиндров стали тоньше, из-за чего у EJ25 возникает проблема перегрева, что вызывает коробление головок цилиндров и протечки масла и охлаждающей жидкости через прокладки ГБЦ. Причиной перегрева двигателей серии EJ25 является элементное загрязнение радиаторов системы охлаждения.

Нашим пациентом по замене прокладок ГБЦ был Subaru Legacy BR 2011 года выпуска с двигателем EJ253. Многие автомобили этого кузова уже прошли гарантийный ремонт двигателя по замене прокладок ГБЦ у официального дилера, но есть машины, которые успели проехать дольше гарантии, но все же не избежали участи перегрева. Однако гарантийный ремонт нельзя считать спасением и избавлением от проблемы течи антифриза и масла, так как при таком ремонте устанавливаются штатные прокладки ГБЦ, которые со временем могут снова потечь из-за перегрева, двигатель просто возвращается в исходное заводское состояние.

При замене прокладок ГБЦ наш техцентр устанавливает специальные утолщенные многослойные прокладки ГБЦ, способные выдерживать деформации плоскостей контакта. Это создает запас прочности, в отличие от стандартных прокладок ГБЦ. В процессе замены прокладок ГБЦ EJ25 наш техцентр производит шлифовку плоскостей ГБЦ, что обеспечивает точность их регулировки.

Далее проводится стандартный объем работ по сборке двигателя в исходное состояние и установке ДВС в автомобиль. Для исключения возможного перегрева рекомендуем периодически промывать радиатор охлаждения двигателя и устанавливать более эффективный радиатор охлаждения, а также следить за температурой охлаждающей жидкости.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

Открываем капот и снимаем минусовую клемму с аккумулятора.
Снимаем минусовую клемму.
Откручиваем пластиковую декоративную накладку.
Пластиковая накладка отмечена стрелочкой.

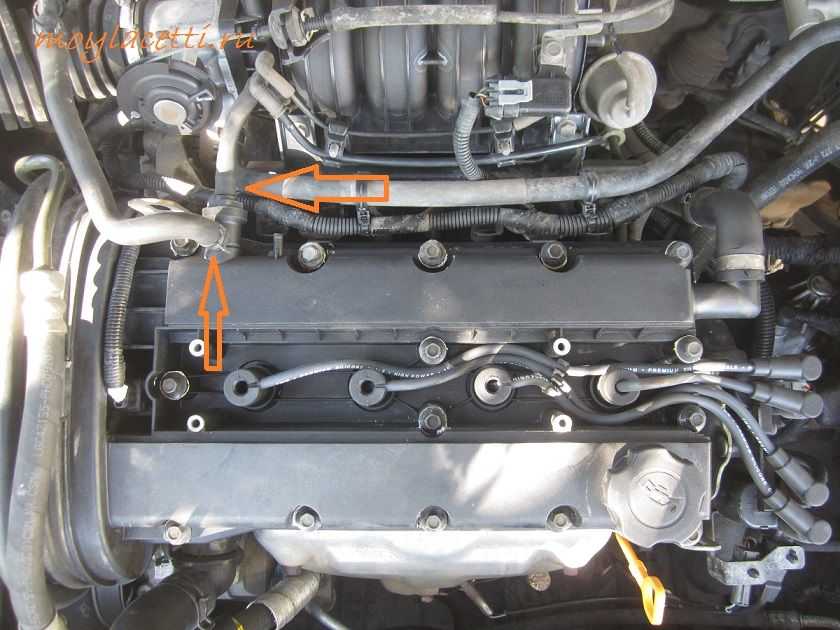

Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.
Послабляем хомут и снимаем шланг справа.

Снимаем два шланга слева.
С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.
Отключаем колодку проводов от датчика положения распредвала.
Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.
Проверяем состояние и натяжение приводного ремня.
Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.
Откручиваем болты крепления крышки ключом на 10.
Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.
Снимаем крышку головки блока цилиндров.
Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.
Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.
Очищаем привалочную плоскость на головке блока и обезжириваем её.
Чистим поверхность головки блока от масла и старого герметика.
Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

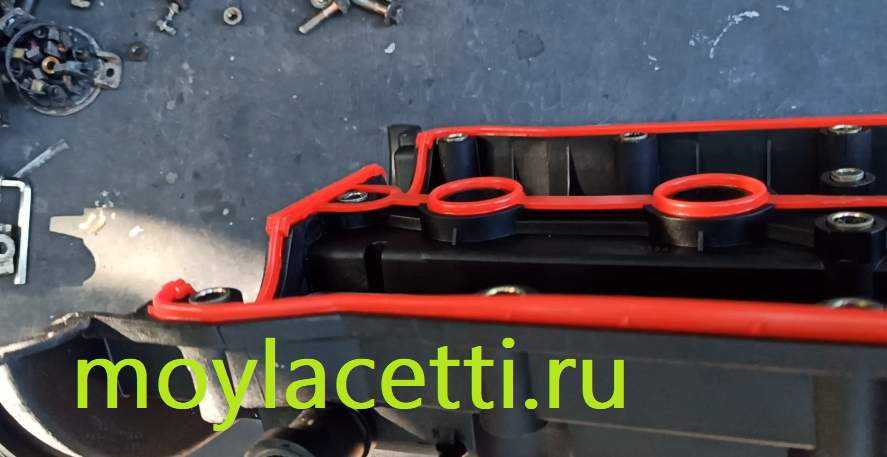

Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.
Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.
Наносим немного герметика, как показано на рисунке.
Надеваем на болты новые уплотнительные кольца.
Устанавливаем новые уплотнительные кольца.
Устанавливаем крышку на место, устанавливаем болты.
Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

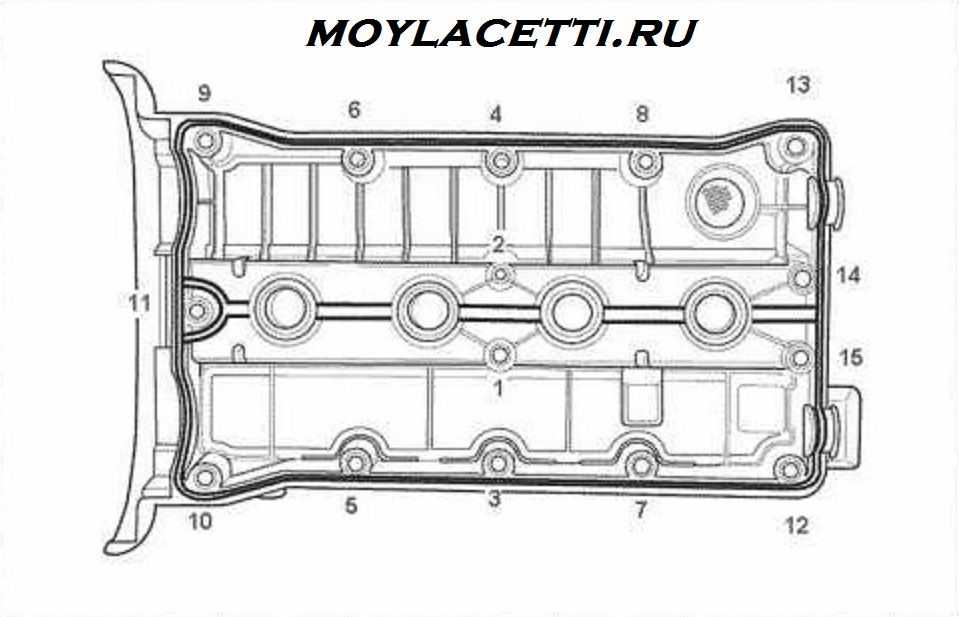

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

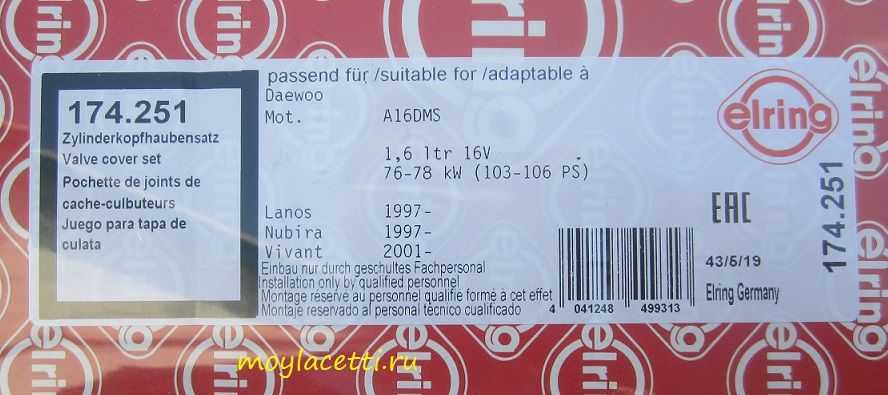

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

Набор ключей и отвёрток.
Плоскогубцы.
Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Как устранить неисправность?

Чтобы обеспечить нормальную работоспособность мотора, есть несколько вариантов избежания проблемы. Рассмотрим каждый из них.

Очистка системы вентиляции картера

Процедура продемонстрирована на примере автомобиля Лада Гранта:

Нужно ослабить хомут и отсоединить патрубок вентиляционной системы картера от воздухоподводящей магистрали. Отсоедините второй конец патрубка от штуцера, расположенного на крышке ГБЦ, шланг после этого можно снять. Аналогично проведите демонтаж патрубка малой ветки, для этого его нужно отсоединить от ГБЦ и штуцера модуля впрыска. На этом этапе нужно отсоединить подводящий патрубок вентиляционной системы, отключив его от штуцеров БЦ и ГБЦ.
Все патрубки необходимо промыть с помощью керосина либо топлива, после чего продуть их воздухом и высушить. Не лишним будет произвести очистку отверстий штуцеров.
Демонтируйте крышку ГБЦ.
Открутите винты фиксации устройства маслоотделителя на внутренней стороне крышки ГБЦ, демонтируйте шайбы. Корпус маслоотделителя надо снять.
Затем из ГБЦ извлекаются все сетки, которые необходимо промыть керосином вместе с крышкой ГБЦ и маслоотделительным элементом.
Сборка всех компонентов системы производится в обратной последовательности.

Раскоксовка мотора

Для свечей, которые заливает маслом, вариантов решения проблемы не много. Можно попробовать произвести раскоксовку силового агрегата, которая осуществляется так:

Демонтируются высоковольтные кабеля и извлекаются все СЗ. На этом этапе желательно запомнить их расположение. После этого высоковольтные кабеля открутить с катушек.
Из мотора сливается расходный материал, пробка слива ставится на место. В двигатель нужно залить специальное средство для раскоксовки. Оптимальным вариантом будет раскоксовка всех цилиндров ДВС.
После этого СЗ необходимо несильно закрутить, это позволит предотвратить испарение средства. Так машину нужно оставить на 6-12 часов в зависимости от того, что написано в инструкции по применению очистителя. Подождав соответствующее время, выкрутить СЗ, но делать это аккуратно, иначе очиститель вместе с остатками нагара может разбрызгаться по моторному отсеку.
После откручивается пробка слива и сливается весь расходный материал вместе с остатками нагара. В мотор можно залить масло и покрутить его на стартере на протяжении 10 секунд, это нужно сделать без установленных СЗ и подключенной катушки. Такие действия позволят предотвратить гидроудар при запуске ДВС. Когда убедитесь, что в цилиндрах больше нет нагара, СЗ необходимо закрутить на место.

Советы для качественного проведения работ

Не во всех случаях у автомобилистов получается осуществить процедуру без проблем. Иногда течь масла формируется практически сразу после нескольких километров пробега. Наиболее популярных причин для этого может быть несколько:

использование низкокачественных прокладок;
недостаточное количество используемого герметика, неаккуратное нанесение его на поверхность;
перекос крышки, образовавшийся за счет неправильного затягивания крепежа.

Проводить замену необходимо на остывшем двигателе, чтобы температурные расширения не повлияли негативно на результат работы.

Для работы с крепежом обычно нужен ключ на 10. После отвинчивания всех болтов необходимо тщательно промыть детали от остатков смазки или старого герметика.

Применение герметика

Затяжку болтов желательно проводить с помощью динамометрического ключа. Если нет схемы, по которой проводится операция, то ее можно найти на официальном сайте компании-изготовителя. В любом случае затягивание крепежа проводится от середины к краям.

Предварительное усилие на динамометрическом ключе должно быть около 5 Нм, а при окончательном затяге оно повышается в два раза до 10 Нм. Лишь после этого можно доливать моторное масло.

Динамометрический ключ

Прокладка кладется не все поверхность одновременно, а сначала прислоняется одна сторона, а затем опускается середина, в последнюю очередь кладется вторая сторона, чтобы герметик равномерно распределился по поверхности. Его слой должен быть около 2-3 мм на каждой стороне.

Примерное время полного застывания герметика составляет около 10-12 часов. После этого автомобиль можно использовать в обычном режиме.

Ошибки, которые совершают начинающие механики

Ошибки при установке прокладки – это еще одна причина для замены. Как говорилось выше, что в процессе замены нужно тщательным образом очистить плоскости прилегания. Если этого не сделать, то в скором времени уплотнитель потечет и его придется менять.

На часто начинающие механики спешат и забывают про этот момент.

Еще одна частая ошибка – пренебрежение динамометрическим ключом. Крепеж затягивают достаточно сильно. При этом уплотнительный элемент пережимается, выдавливается и ни об каком уплотнении речь идти уже не может.

Также уплотнитель за счет неправильной затяжки прижимается к плоскостям неравномерно.

Как поменять прокладку клапанной крышки

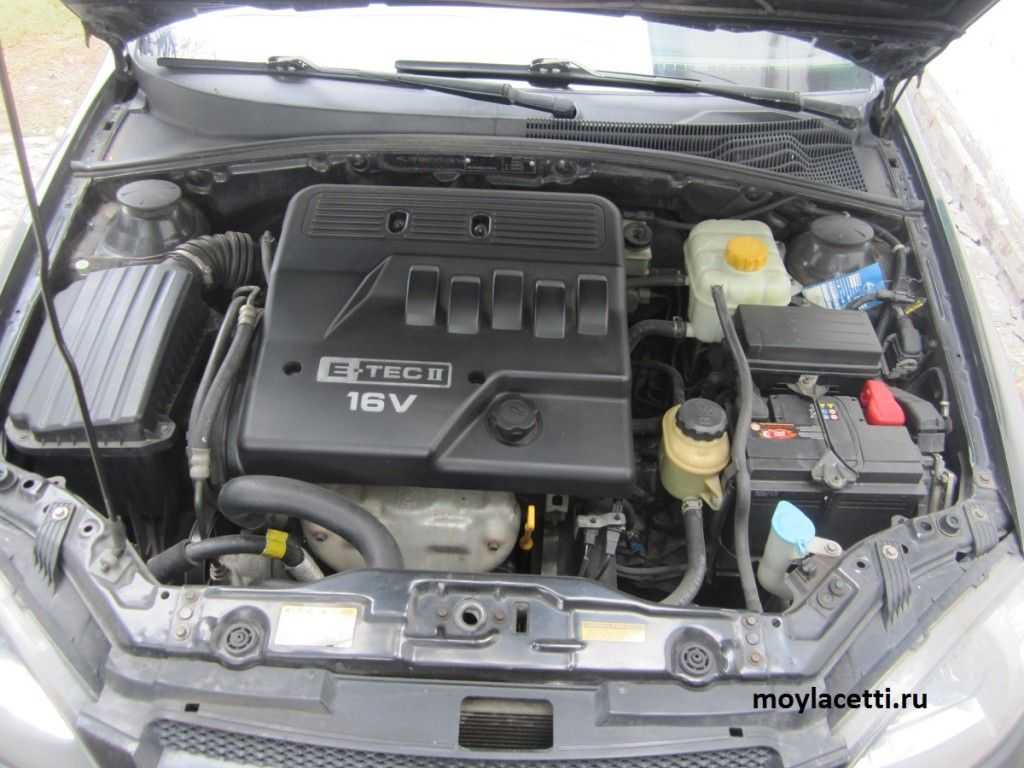

Снимаем декоративную накладку двигателя

2. Послабляем хомут и снимаем шланг справа…

… и две трубки слева

3. Отключаем колодку проводов от датчика положения распредвалов. Делается это так – отверткой или, если позволяет толщина пальцев, тогда пальцем прижимаем металлический фиксатор, расположенный справа от колодки, к этой самой колодке и вынимаем колодку вверх.

Датчик положения распределительного вала Лачетти

4. Отключаем провода от свечей и убираем их в сторону.

5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой

Вид со снятой клапанной крышкой

7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.

8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера

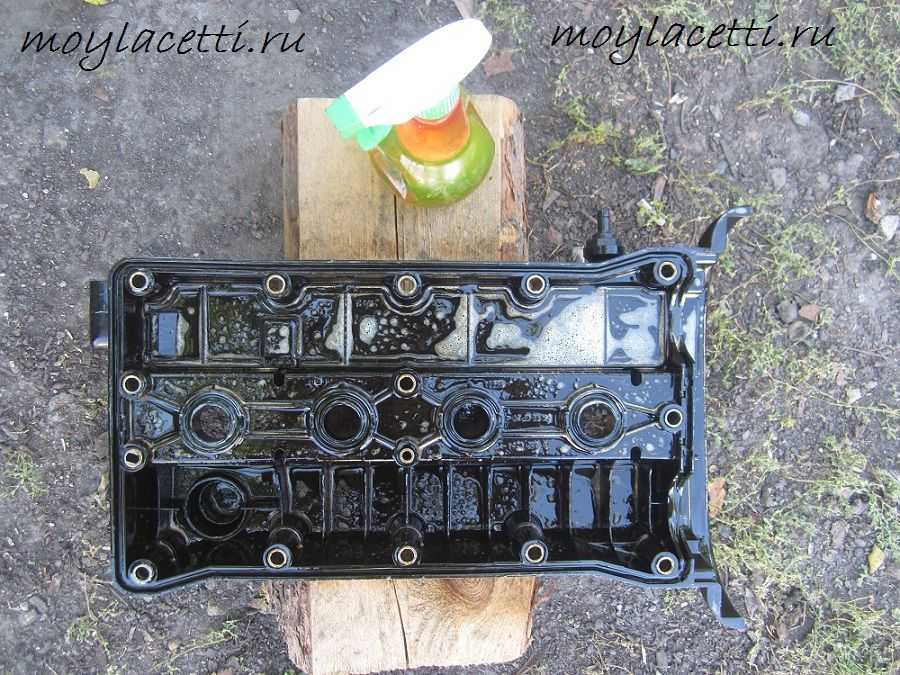

Мойка клапанной крышки

Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.

Также желательно сразу промыть клапан вентиляции картерных газов. Как это сделать написано в этой статье.

9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке

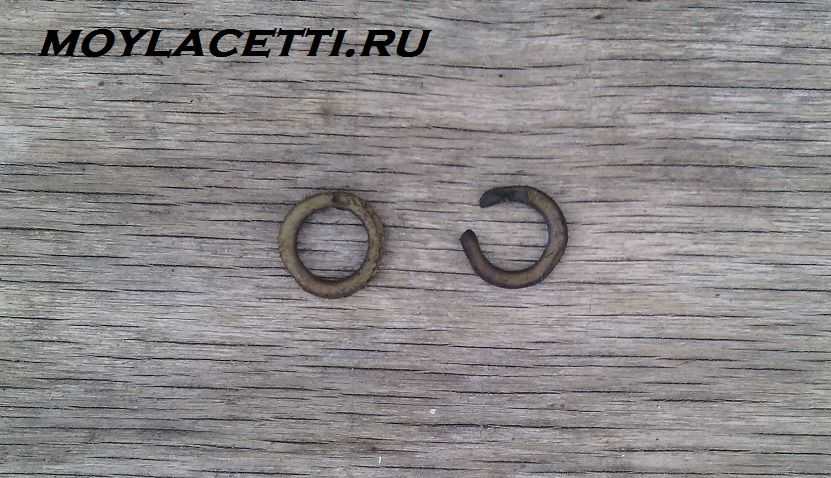

Вот такие изношенные колечки под болты клапанной крышки

Колечки под болты клапанной крышки

10. Берем новую прокладку…

Прокладка клапанной крышки Лачетти

…и вставляем её в пазы клапанной крышки.

Внимание! Это оригинальная прокладка. Но лучше установить прокладку Elring 174.251

Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.

Также можно установить прокладку Ростеко. На данный момент это одно из лучших решений

Более подробно об этой прокладке Установка прокладки клапанной крышки Ростеко

11. Наносим НЕМНОГО герметика на проблемные места на изгибах

Места, куда следует наносить герметик для монтажа клапанной крышки

Примечание: Не наносите много герметика! При затяжке болтов, он может “вылезти” внутрь клапанной крышки и, отвалившись, закупорить какой-нибудь канал! Не дай Бог, конечно.

12. Устанавливаем клапанную крышку в сборе с прокладкой на двигатель

Совет: Если при переворачивании клапанной крышки прокладка выпадает из пазов, можете в некоторых местах зафиксировать её солидолом или литолом.

13. Теперь устанавливайте все 15 болтов на место, но не затягивая их, так как затягивать их нужно в определённой последовательности.

14. Самый ответственный момент – затяжка болтов. Если есть динамометрический ключ, тогда будет проще – затягиваем болты с усилием 10Н.м.

Если такого ключа нет, тогда совет – затягивайте болты торцевым ключом одной рукой и получится так , как надо. Тянуть болты клапанной крышки сильно не нужно!

Будьте аккуратней. Представьте ситуацию, когда затянули 14 болтов, а 15-й сломался (ломаются они довольно легко). Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш. А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь.

Схема затяжки болтов клапанной крышки Шевроле Лачетти

15. Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов. Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла. После проверки установите её на место.

Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.

Подготовка к работе

Замена прокладки крышки клапанов производится в любом удобном месте – на открытой площадке или в гараже. Сливать моторную смазку или антифриз не потребуется. Какой инструмент понадобится для разборки:

головка с удлинителем и воротком, подходящая по размеру к болтам крепления крышки;
отвертки с плоским и крестообразным шлицем;
пассатижи;
ветошь.

Работы ведутся на остывшем до комфортной температуры силовом агрегате. Если ждать остывания двигателя некогда, выполняйте разборку в матерчатых перчатках, защищающих руки от ожогов.

Перед заменой подготовьте следующие расходные материалы:

новый прокладочный элемент, выбранный по модели автомобиля;
уплотнительные кольца на болты (ставятся на определенных марках авто);
высокотемпературный герметик и обезжириватель, например, уайт-спирит.

Применение герметиков для обработки уплотнителя перед установкой не является необходимостью. К примеру, на моторах классических моделей ВАЗ 2101–07 прокладка не нуждается в дополнительной герметизации. В 16-клапанных двигателях с более широким фланцем использование герметика желательно, но не обязательно.

Функция прокладки

Перед тем как поменять прокладку клапанной крышки, необходимо приобрести качественную замену изношенной детали. Не стоит экономить в такой ситуации и приобретать дешевую подделку или делать покупку невысокого качества в сомнительном месте.

Вся работа по монтажу/демонтажу может оказаться бесполезной, и ее нужно будет проводить буквально через пару-тройку тысяч километров пробега снова. При этом понадобится очередная мойка двигателя и затраты на обслуживание.

В подкапотном пространстве даже начинающий водитель сумеет заметить крышку клапанов, так как некоторые автопроизводители ставят их окрашенными в яркие цвета. Данный элемент обеспечивает закрытие газораспределительного механизма. Между крышкой и корпусом располагается прокладка.

Прорезиненый материал длительное время сохраняет свойства при работе со значительными температурными перепадами и агрессивной химической средой. По всей поверхности прокладка под клапанную крышку прижимается болтами к корпусу через саму крышку.

Если не поменять своевременно

На некоторых иномарках (таких как Лачетти) неисправность прокладки — хроническая болезнь. Оригинальная штатная деталь выдерживает не больше 70–80 тыс. км пробега. При активной эксплуатации машины она выходит из строя ещё до пробега в 40 тыс. км.

Менять прокладку в срок крайне важно. Если этого не сделать, будет много неприятных сюрпризов:

вся клапанная группа двигателя подвергнется мощной атаке грязи и пыли, которые без препятствий проникнут внутрь;

начнётся сильная утечка масла, а дефицит смазки крайне отрицательно влияет на ресурс поршневой группы, клапанов;
масло попадёт на датчики, свечные колодцы, провода, иные механизмы подкапотного пространства — увеличится риск возгорания;
охлаждение силовой установки станет хуже.

Меняйте прокладку сразу же, как только она перестаёт справляться со своими функциями. Если выбрать некачественное изделие или допустить ошибку при замене, подтёки масла появятся снова уже через несколько дней после замены.

Какие свечи лучше?

«Жизнь» никелевых или обычных искрообразующих элементов в отечественных условиях укорачивается по независящим от нас причинам. Достаточно один раз заправиться низкосортным бензином, и замена свечей на Митсубиси Лансер 9 обеспечена. Вопрос: более дорогие иридиевые разновидности, которые даже рекомендованы производителем (хотя почему-то только для 2-литровых модификаций Lancer 9), способны выдержать некачественное топливо? Ведь заявленный ресурс у них вдвое больше.

Часто в российское горючее добавляют одну присадку, которая убивает любые свечи. Она повышает октановое число. В ней содержится вещество, оставляющее вредный осадок на электродах и вызывающее замыкание. Отложения кирпичного цвета заметны невооружённым глазом.

Присадка убивает СЗ (кирпичный цвет отложений)

Так как же быть. Если присадка убивает все свечи, какой смысл покупать дорогие иридиевые. По этой причине многие используют обычные изделия по низкой цене. При возникновении проблем с искрообразованием, они заменяют их на новые. Водители другой категории (их меньше) покупают дорогие свечи, надеясь на их высокое качество. В большинстве случаев они не подводят, изнашиваются лишь после приличного пробега. Получается, что у обоих вариантов есть свои плюсы и минусы.

Иридиевые свечи зажигания

Отчасти проблему плохого качества бензина решила замена обычных свечей на свечи с иридиевыми электродами на двухлитровых двигателях 4G63. С 2006 года иридиевые свечи стали устанавливаться на двигатели с объемом 1.6 литра:

NGK артикул MN119487;
DENSO артикул MR984943.

Свеча DENSO MR984943.

Свеча NGK MN119487.

Достоинства

Свечи с иридиевыми электродами более устойчивы к эрозии металла, обеспечивают стабильную искру и имеют более продолжительный срок службы.

Периодичность замены составляет 100 000-120 000 км пробега. Судя по многочисленным отзывам владельцев, установка иридиевых свечей на двигатель 1.6 9 серии даёт исключительно положительные результаты.

Что в итоге

Напоследок хотелось бы добавить, что не всегда причиной утечек масла через прокладку является сам уплотнительный элемент. Дело в том, что на многих автомобилях клапанная крышка изготовлена из пластика. Это означает, что в процессе длительной эксплуатации, а также в результате перегрева мотора и по ряду других причин именно крышка становится дефектной. Другими словами, деформация прилегающей поверхности приводит к тому, что крышка клапанов не прилегает к прокладке должным образом. В таком случае указанный элемент меняется вместе с прокладкой.

На практике это означает, что достаточно сменить тип масла на более подходящий качественный вариант. После смены смазочного материала так называемое «запотевание» клапанной крышки и даже незначительные утечки масла могут исчезнуть сами собой. Данное утверждение справедливо и для сальников распредвала, коленчатого вала, нижних колец инжекторных форсунок и других уплотнительных элементов двигателя.

Виды герметиков для двигателя автомобиля: анаэробные, силиконовые, ремнотные. Принцип дейсвтия, отличия, сферы применения. Как выбрать лучший герметик.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Почему заливает свечи зажигания на инжекторных и карбюраторных двигателях: основные причины мокрых свечей. Как просушить свечи и запустить мотор, советы.
