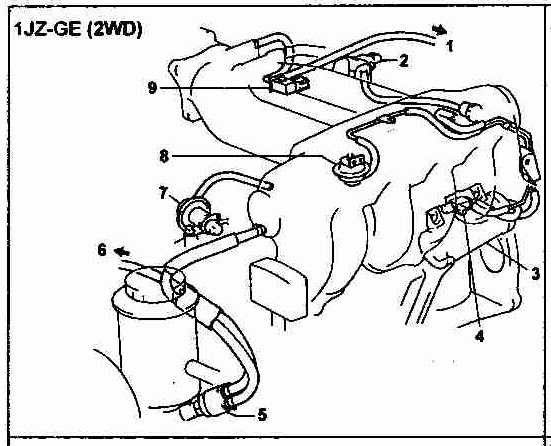

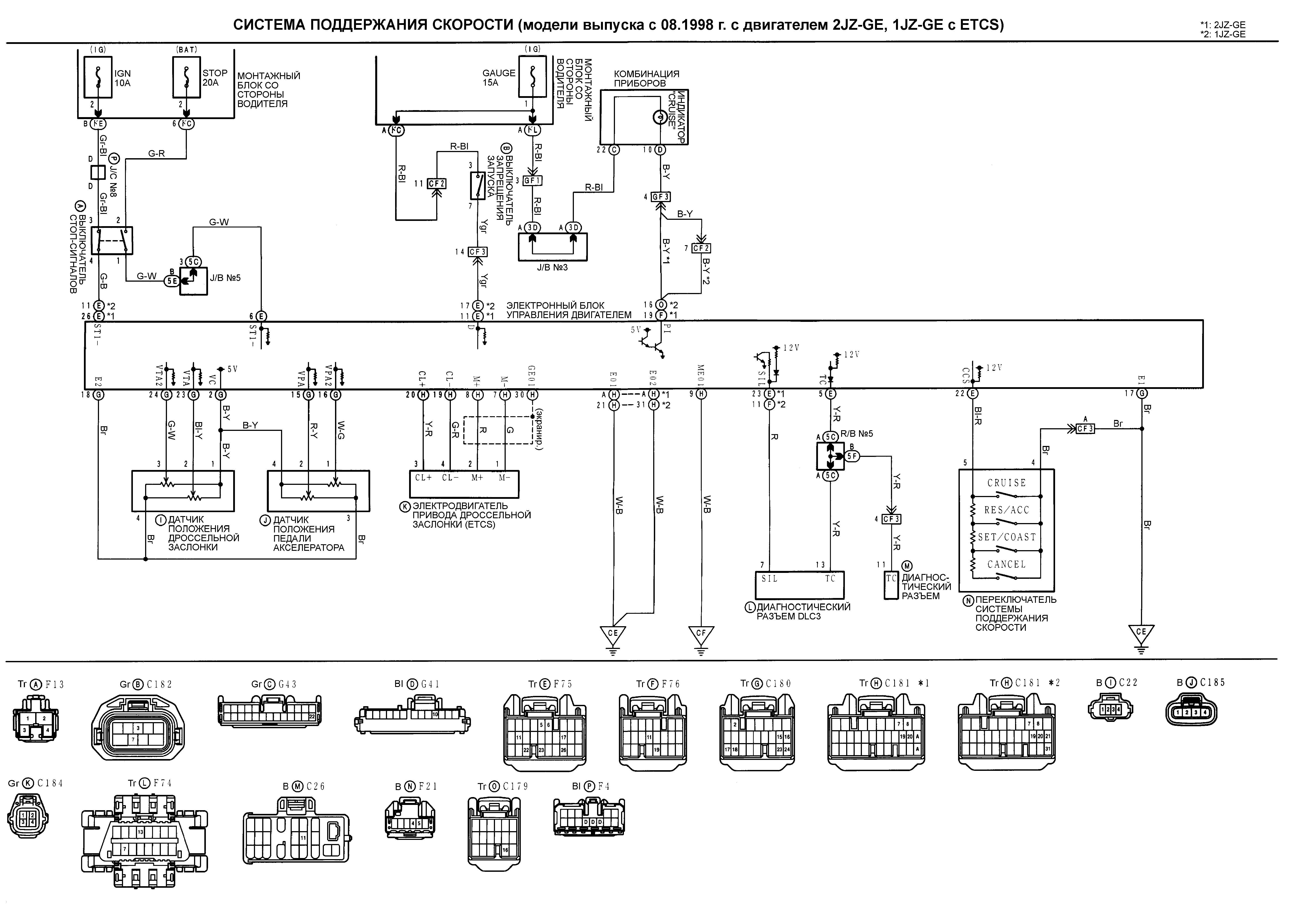

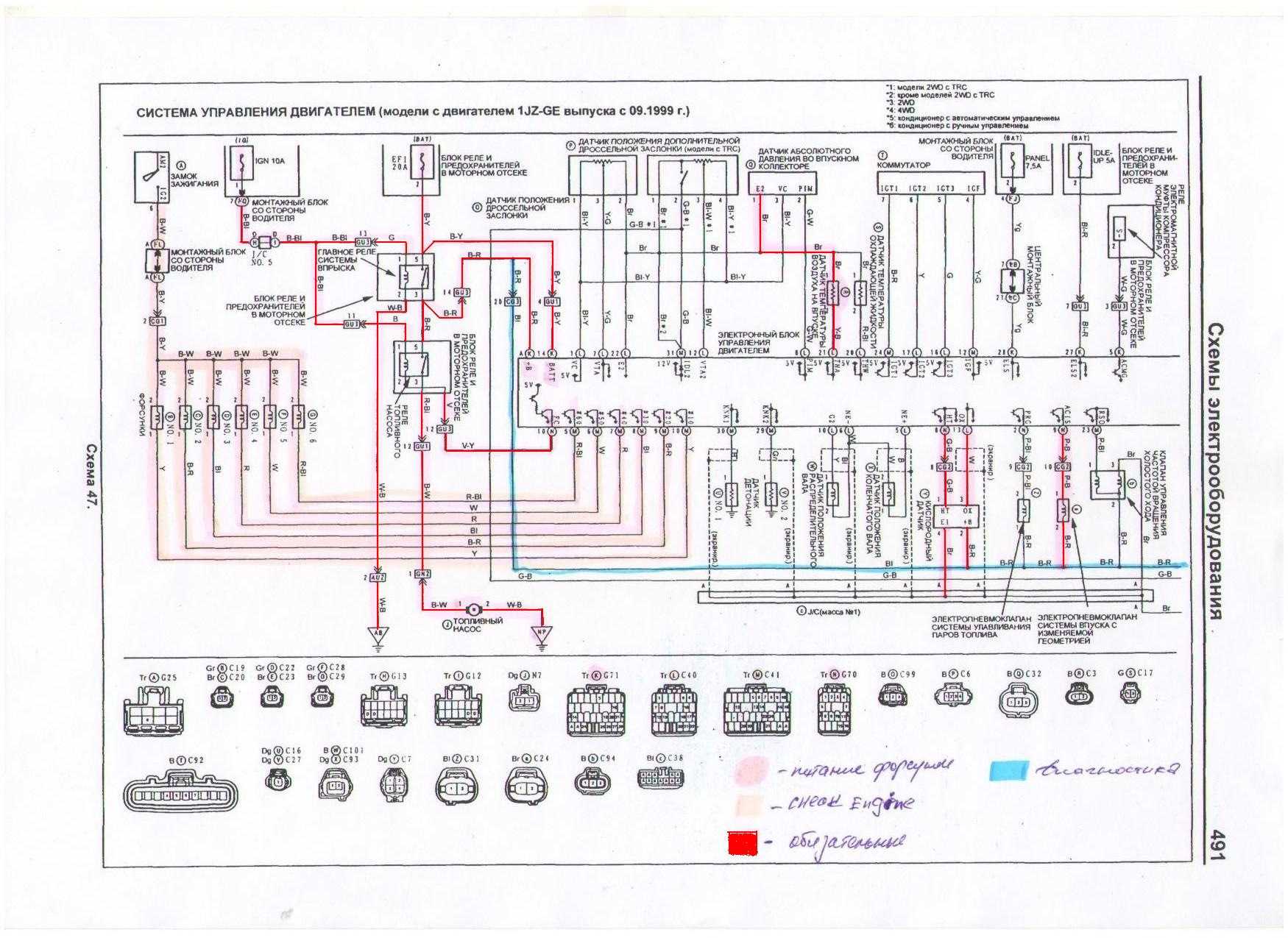

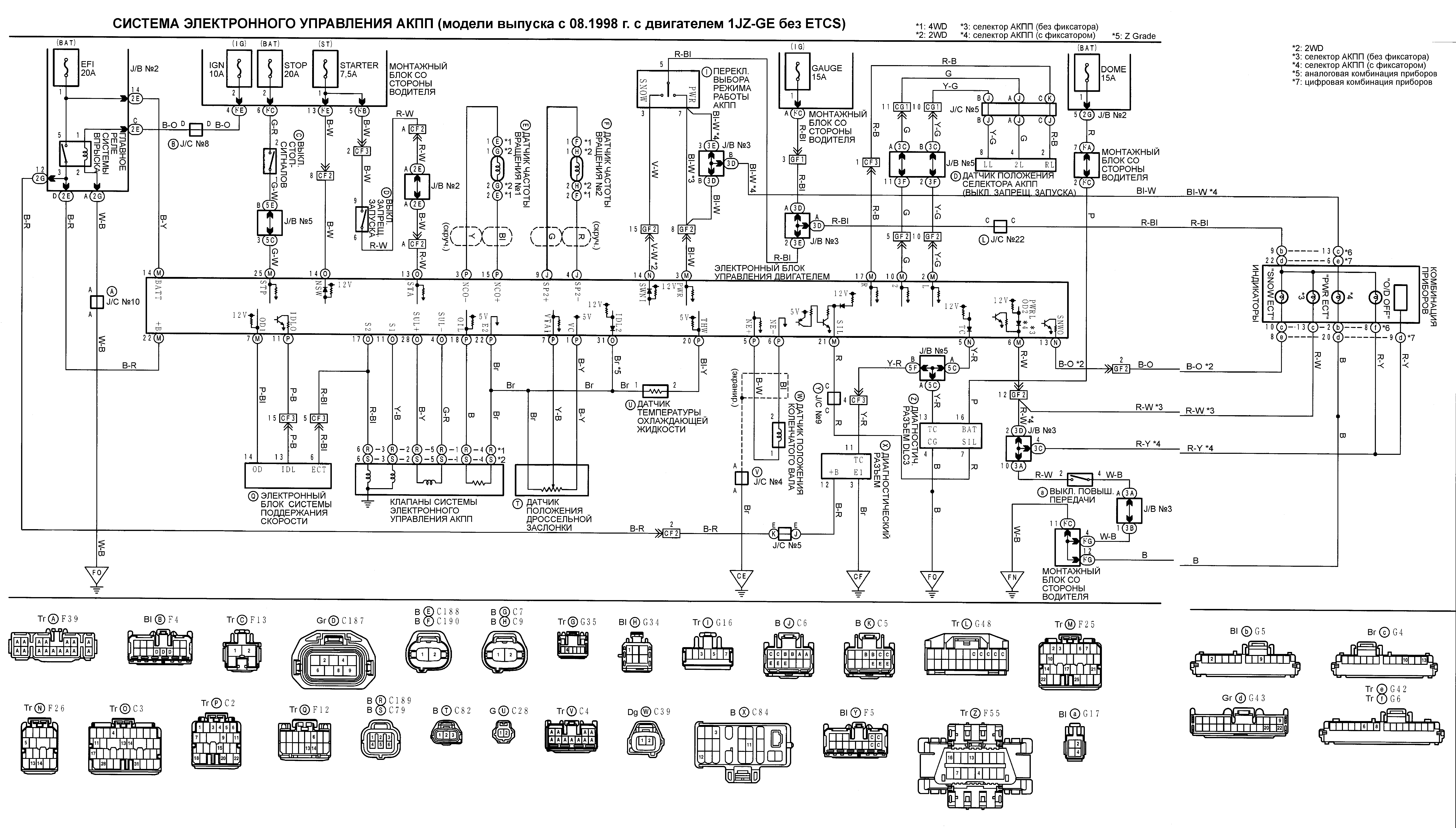

Схема подключения двигателя 1jz

Модификации моторов JZ

Все есть 5 моделей таких двигателей:

1. 1JZ-GE;
2. 1JZ-GTE;
3. 1JZ-FSE.
4. 2JZ-GE.
5. 2JZ-GTE.

Объем ДВС 2,5 литра (2495 см 3 ). Диаметр цилиндра 86 мм. Длина хода поршня 71,5 мм. Привод ГРМ ременный. В двигателе 24 клапана. Количество распределительных вало — 2. Производился с 1990 по 2007.

1JZ-GE

Такие двигатели с 1990 по 1995 годы развивали мощность 180 л.с. или 125 килоВатт при скорости вращения коленвала — 6000 об/мин. Максимальный крутящий момент получался 235 Н*м при скорости вращения коленчатого вала 4800 об/мин.

Такие двигатели после 1995 года выпуска развивали мощность 200 л.с. или 147 кВт при скорости вращения коленвала 6000 оборотов в минуту. Максимальный крутящий момент был 251 Н*м при 4000 об/мин. Степень сжатия в цилиндрах в пропорции 10:1.

До 1995 года — 1-е поколение моторов шли с трамблерным зажиганием. После 95 г. — 2-е поколение двигателей шли с катушечным зажиганием (одна катушка на две свечи зажигания). В них уже начали устанавливать систему фаз газораспределения vvt-i. Это поспособствовало тому, что крутящий момент поднимался плавнее и увеличилась эксплуатационная мощность на 20 л.с.

Двигатели устанавливались продольно на машинах с задним приводом. Авто с такими моторами оснащались автоматической коробкой переключения передач с 4 или 5-ю скоростями. Механическую КПП не устанавливали на машины с двигателями JZ. Привод деталей газораспределительного механизма — ременный.

1jz-GE устанавливался на такие модели Тойота:

Toyota Mark II (Марк 2)/ Toyota Chaser (Шасер)/ Toyota Cresta (Креста)
Toyota Mark II Blit (Марк 2 Блит)
Toyota Progres (Прогресс)
Toyota Crown (Кроун)
Toyota Crown Majesta (Кроун Маджеста)
Toyota Brevis (Бревис)
Toyota Progres (Прогресс)
Toyota Soarer (Соарер)
Toyota Verossa (Веросса)

1JZ-GTE

Двигатели первого поколения имели два параллельно расположенных турбокомпрессора СТ12А (Twin Turbo / Твин Турбо) под одним общим интеркулером. Степень сжатия в цилиндрах была 8,5:1. Мощность ДВС 280 л.с. или 210 кВт при 6200 об/мин. Крутящий (max) момент был 363 Н*м при 4800 об/мин. Габаритные размеры поршней и цилиндров, длина хода поршней такие же, как у предыдущей модели 1jz-ge.

Второе поколение производимых движков начинасло с 1996 года. Мотор уже оснащался системой VVT-i, степень сжатия была значительно увеличена и составляла 9,1:1. Турбонагнетатель был один, но большего размера. Также ставились усовершенствованные прокладки клапанов с покрытием нитрита титана, что уменьшало силу трения с кулачками механизма газораспределения.

Мотор 1JZ-GTE устанавливался на следующие автомобили:

Toyota Mark II / Chaser / Cresta модификаций 2.5 GT TwinTurbo (1JZ-GTE ) (JZX81), Tourer V (JZX90, JZX100), IR-V (JZX110), Roulant G (Cresta JZX100) Toyota Soarer (JZZ30) Toyota Supra (JZA70) Toyota Verossa Toyota Crown (JZS170)

1JZ-FSE

В 2000 году, 18 лет назад появилась новая модификация серии 1JZ. Этот мотор был с принудительным впрыском бензина — D4. Мощность агрегата составляла 197 лс, крутящий момент — 250 Н*м. Модель может работать на бедной смеси в соотношении от 20:1 до 40:1. Это снижает расход топлива.

2JZ-GE

Выпускался с 1991 года. Объем мотора 3,0 литров. Диаметр цилиндров составляет 86 мм, длина хода поршня тоже 86 мм.

2Jz-ge 1-го поколения мотор имел обычную схему газораспределительного механизма DOHC с 4-мя клапанами на цилиндр. Мощность — 220 лс. при скорости вращения коленвала от 5800 до 6000 об/мин. Максимальный крутящий момент — 298 Н*м при 4800 об/мин.

2Jz-ge 2-го поколения устанавливалась система газораспределения фаз VVT-i, система зажигания DIS с одной катушкой на 2 цилиндра. Мощность увеличилась на 10 л.с. и составляла 230 л.с. при тех же 5800-6000 об/мин.

Устанавливался на следующие модели:

Toyota Altezza / Lexus IS 300
Toyota Aristo / Lexus GS 300
Toyota Crown / Toyota Crown Majesta
Toyota Mark II
Toyota Chaser
Toyota Cresta
Toyota Progres
Toyota Soarer / Lexus SC 300
Toyota Supra MK IV

2JZ-GE

Последняя модель в этой серии JZ выпускалась с 1991 по 2002 годы. Мощность силового агрегата составляля 280 л.с. при скорости вращения коленвала 5600 об/мин. Макс крутящий момент — 435 Н*м.

Систему фаз VVT-i газораспределения начали устанавливать в эту модификацию с 1997 года. Крутящий момент был увеличен до 451 Н*м.

Правительство Японии ограничило мощность двигателей легковых автмомобилей для эксплуатации в своей стране до 280 л.с. Экспортные варианты двигателей и машин для США обладали мощностью 321 л.с.

В это время компания Ниссан успешно выигрывала автомобильные гоночные соревнования FIA и N Touring Car с разработанными компанией Nismo двигателями RB26DETT и RB26DETT N1. А двигатель Toyota 2JZ-GE стал их конкурентом.

Блок цилиндров 1JZ-GE

Двигатель Toyota 1JZ-GE имеет чугунный блок цилиндров, диаметр цилиндра составляет 86,0, ход — 71,5 мм. Блок цилиндров, моноблочная специально отлитая конструкция, использует систему опор из семи подшипников. Коленчатый вал имеет семь шеек и двенадцать противовесов; булавки были индукционно закалены.

Поршни имеют специальное алюминиевое литье. Каждый поршень оснащен двумя компрессионными кольцами и одним масляным кольцом. Коэффициент сжатия для 1JZ-GE без системы VVT-i составляет 10,0: 1, для версии с VVT-i — 10,5: 1.

Блок цилиндров
Сплав	Чугун
Коэффициент сжатия	1990-1995 (без ВВТи): 10,5: 1 1996-2000 (с ВВТи): 10,0: 1
Диаметр цилиндра	86,0
Ход поршня	71,5
Поршневые кольца: компрессия/масло	2/1
Коренные подшипники	7
Внутренний диаметр цилиндра	86.000-86.013
Диаметр юбки поршня	85,935-85,945
Боковой зазор поршневого кольца	верхний 0,011-0,070
второй 0,030-0,070
Кольцевой зазор поршневого кольца	верхний 0,30-0,40
второй 0,35-0,45
масло 0,13-0,38
Диаметр шейки коленвала	—
Диаметр шатуна	52 000

Основные моменты затяжки болтов крышки коренных подшипников:

Шаг 1: 44 Нм; 4,5 кг · м
Шаг 2. Поверните все болты на 90 °.

Моменты затяжки болтов крепления шатунов:

Шаг 1: 29 Нм (3,0 кг · м)
Шаг 2. Поверните все болты на 90 °.

Характеристики крутящего момента болта маховика:

Шаг 1: 49 Нм (5 кг · м)
Шаг 2. Поверните все болты на 90 °.

Крепежные болты приводной пластины: 83 Нм (8,5 кг · м)

Неисправности и ремонт двигателя 1JZ-FSE/GE/GTE

Среди всех тойотовских двигателей, серия JZ стала одной из самых известных, возможно даже самой известной, во многом, благодаря невероятной склонности к тюнингу, но начнем сначала. В семейство JZ входили два мотора, первый был рабочим объемом 2.5 л и назывался 1JZ, второй 3л. — 2JZ. Поговорим о первом представителе, преемнике двигателя 1G и основном конкуренте RB25, — это рядная шестерка, в чугунном блоке цилиндров, двухвальный, с 4-мя клапанами на цилиндр, привод ГРМ здесь ременной (замена ремня проводится раз в 100 тыс. км, а в случае обрыва, клапана 1JZ не гнет, кроме версии FSE), впускной коллектор переменной геометрии ACIS, c 96-го года движок была доработана ГБЦ, появилась система изменения фаз газораспределения на впуске VVTi, изменена система охлаждения и другое. Гидрокомпенсаторов на 1JZ нет, регулировка клапанов проводится, при необходимости, раз в 100 тыс. км, регулировочными шайбами. С 2003 года 1JZ-FSE стал вытесняться более новым алюминиевым 4GR-FSE.

Модификации двигателя Toyota 1JZ

1. 1JZ-FSE D4 — двигатель 1JZ с непосредственным впрыском, степень сжатия 11, мощность 200 л.с. Выпускалась с 2000 по 2007 год . 2. 1JZ-GE — основная атмосферная версия 1JZ. Первая версия, выпускавшаяся до 1996 года, имела степень сжатия 10 и развивала 180 л.с., после чего были внесены изменения, появилась VVTi, изменились шатуны, доработана ГБЦ, степень поднялась до 10.5, в системе зажигания трамблер заменили на 3 катушки зажигания и т.д. Мощность второго поколения 1JZ-GE поднялась до 200 л.с. 3. 1JZ-GTE — турбо версия 1JZ-GE на двух турбинах CT12A, дующих 0.7 бар, заменена ШПГ, ГБЦ разрабатывалась при участии компании Yamaha, стандартные распредвалы на 1JZ идут фаза 224/228, подъем 7.69/7.95 мм. В 1996 году был проведен рестайлинг мотора, две турбины поменяли на одну СТ-15B, добавилась VVTi, степень сжатия увеличилась до 9, мощность осталась на прошлом уровне (280 л.с.), а вот момент подрос, с 363 Нм, до 378 Нм.

Слабые места 1JZ, неисправности и их причины

1. Не заводится 1JZ. Обычно причина в залитых свечах, выкручивайте и сушите. Если не поможет, замените свечи. Двигатель 1JZ боится мойки и морозов. 2. Троит мотор. Основная причина троения джезетов описана выше, посмотрите еще и катушки. Если двс с ввти, проверьте клапан VVTi. 3. Плавают обороты. Меняйте клапан VVTi и все наладится. Еще причины плавания и отсутствия прогревочных оборотов: датчик/клапан холостого хода, дроссельная заслонка. После промывки последних, мотор будет работать как часы. 4. Высокий расход топлива на 1JZ. Проверяйте кислородный датчик, в основном, причина именно в лямбда-зонде. Посмотрите еще маф и фильтры. 5. Стук в двигателе. На движках с VVTi треск вызван, скорей всего, муфтой VVTi, их ресурс не слишком велик. Кроме того, стучать могут неотрегулированные клапана (их мало кто регулирует) и шатунные вкладыши. Шум может создавать и подшипник натяжителя ремня навесных агрегатов, в данном случае спасет его замена. 6. Жор масла. Высокий расход масла на 1JZ дело неудивительное, ибо пробег на вашем движочке, скорей всего, жуткий. Делать раскоксовку не слишком эффективно, лучше сразу менять маслосъемные колпачки и кольца, а еще лучше и эффективней, заменить мотор на контрактный и бед не знать.

Читать также: Налог на машину 265 л с

Помимо всего прочего, на 1 джизетах помпа долго не живет (как на многих тойотах), не живет долго и вискомуфта, на версиях FSE слабое и довольно дорогостоящее звено ТНВД, ходит он примерно 80-100 тыс. км. Несмотря ни на что, все вышеобозначенные проблемы вызваны, скорей, возрастом двс, манерой эксплуатации, нежели просчетами инженеров. Хороший, ухоженный 1JZ, п ри нормальном обслуживании, и использовании качественного масла (5W-30), просто неубиваем и его ресурс запросто переваливает за 500.000 км.

Описание двигателя 1ZR-FE

Двигатель 1zr fe

1ZR-FE – классический представитель рядных 4-х цилиндровых двигателей, имеет цепной механизм ГРМ и муфту системы VVT-i на каждом распредвале. Блок цилиндров и ГБЦ выполнены из алюминия. Силовой агрегат рассчитан на небольшие авто среднего ценового сегмента. Данный мотор считается короткоходным, так как ход поршня, равный 78,5 мм, меньше, чем диаметр цилиндра, который, в свою очередь, равен 80,5 мм. 1ZR-FE производился на заводах в Китае и Соединенных Штатах Америки, дебют состоялся осенью 2006 года, а выпуск начался в 2007 году. Двигатель не стал инновационным прорывом, но имеет несколько отличительных особенностей:

распределительные валы установлены в отдельном корпусе;
использование гидрокомпенсаторов;
привод ГРМ осуществляется цепью;
применение алюминиевого блока;
отдельные крышки коренных подшипников;
угол развала клапанов 29°;
привод масляного насоса отдельной цепью;

Регламент обслуживания 1ZR-FE

Замену масла требуется проводить не реже, чем раз в 10000 км. Если не придерживаться этого правила, то клапаны системы VVT-i могут выйти из строя, а также появится шум гидротолкателей. Производитель рекомендует использовать для 1ZR-FE масло класса SL и SM.
Рекомендуется менять свечи каждые 50 тыс.км, а контролировать их зазор каждые 10000 пробега, иначе катушки системы зажигания DIS-4 могут выйти из строя раньше времени.
Следует серьезно отнестись к замене цепи ГРМ после пройденных 100 тысяч километров, так как это довольно дорогая процедура, но еще дороже будет восстановление двигателя после обрыва цепи, ведь двигатель 1ZR-FE ГНЕТ КЛАПАНЫ.
Замену топливного и воздушного фильтров следует проводить каждые 20 тыс.км, а фильтр грубой очистки топлива меняется каждые 50000 км пробега.
Ремни навесного оборудования проверять каждые 30 тыс. км.
Чистку форсунок следует производить раз в 50 тысяч километров.

Масло и фильтр для мотора 1ZR-FE

Обзор неисправностей и способы их ремонта

Двигатели серии ZR переняли все болячки от моторов предшествующей серии ZZ. Высокий расход масла, низкий ресурс, повышенный уровень шума, проблемы с холостым ходом, также помпа силового агрегата не отличается надежностью и любит подтекать. Если проблему с жором масла можно хоть как-то решить повышением вязкости, то от низкого ресурса данного агрегата никуда не уйти. Можно лишь максимально увеличить жизнь мотору с помощью хорошего масла и умеренных нагрузок.

Ниже приведены самые характерные поломки и слабые места:

Капитальный ремонт силового агрегата невозможен.
Цепь ГРМ склонна к растягиванию, после чего появляется шум (бряканье) цепи. Проблему можно решить заменой цепи и натяжителя.
Из-за конструктивного несовершенства наблюдаются сильные вибрации на холостых оборотах, многие грешат на подушки, меняют их, но ничего не меняется.
Во время старта с места часто наблюдаются провалы в работе двигателя. Помогает обнуление ЭБУ.
Можно услышать троение мотора, что происходит из-за нехватки давления топлива, а виной всему забитые топливные фильтры. Лучше не заливать низкокачественно топливо в автомобили, оборудованные данным силовым агрегатом.
Выход из строя гидрокомпенсаторов происходит из-за некачественного масла.
Низкий ресурс маслоотражательных колпачков (лечится заменой).

Варианты тюнинга 1ZR FE

Атмосферный тюнинг силового агрегата видимых результатов не даст. Все, что можно сделать, это прошить ЭБУ и произвести портинг ГБЦ. Это даст прирост в 15-20 лошадиных сил.

Еще есть вариант с установкой нагнетателя, но для этого нужно понизить степень сжатия, установить новый электронный блок управления, заменить форсунки на более производительные. Тюнингеры предпочитают использовать компрессор SC 14 и форсунки с двигателя 2ZZ GE, тогда на выходе можно получить давление до 0,7 бар и мощность около 180 л.с. Но нужно понимать, что данная модернизация плачевно скажется на ресурсе, который и так небольшой.

Компрессор SC-14

Еще одним вариантом является установка турбокита от двигателя 2ZR. Он основан на турбине Garret GT28, также туда входит блуофф, пайпы, интеркулер, высокопроизводительные форсунки, топливный насос высокого давления с производительностью 255 л/ч, а также новый ЭБУ и выхлоп. После такого тюнинга, из мотора удается выжать до 300 л.с., в зависимости от давления турбины.

Турбина Garret GT28 позволит выжать из мотора до 300 л.с.

Как зарегистрировать доработанный двигатель

Если владелец транспортного средства вносит изменения в двигатель или меняет форму и цвет кузова, то он должен зарегистрировать все проделанные изменения. Уже давно отменили проверку двигателя при прохождении техосмотра, но если изменились характеристики свапнутого двигателя, то его надо зарегистрировать в МРЭО.

Если по уму все делать, то правильный порядок такой:

Еще до замены двигателя подать заявление на замену ДВС ТС в регистрационные органы. Предоставить им техпаспорт.
Могут потребовать справку из автосервиса о том, что мотор приобретен легально.
Доказать, что конструкция автомобиля подходит для нового мотора.
Пройти экспертизу, получить документ о том, что новый ДВС подходит.
После всех выполненных работ, приехать к ГИБДД и зарегистрировать, показав автомобиль.

Если при подаче заявления будет выяснено, что новый мощный мотор создаст опасность водителю и пассажирам, то разрешение на изменение силового агрегата не будет выдано.

Чем хорош движок

Первый экземпляр серии 1JZ-GE возник в 1990 году. При объеме 2.5 литра он выдавал 180 лошадиных сил и 235 Нм момента кручения, имел привод ГРМ, ГБЦ из алюминия и чугунный блок.

В 1995 году конструкция была немного усовершенствована. Увеличилось сжатие, добавились фазные вращатели, поменялась конструкция охлаждающей и зажигательной системы. Мощность стала достигать 200 лошадок.

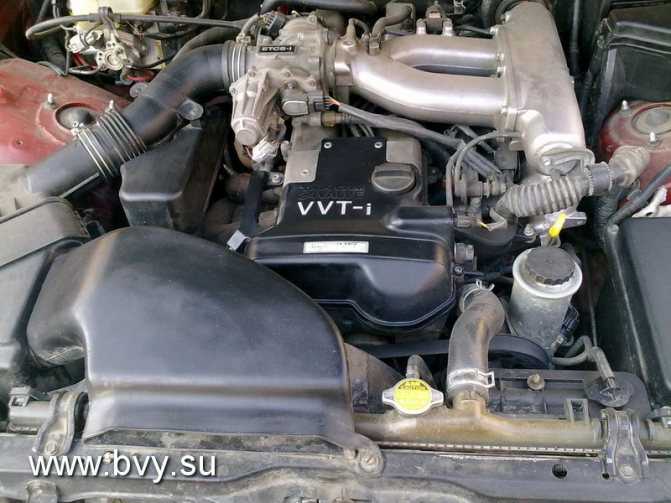

Так выглядит двигатель 1JZ-GE

Двигатель с небольшой модификацией применялся на новых гражданских авто до 2007 года. Его ценили за большую мощность и несложное использование. Он был распространен как в Японии, так и в Америке, куда Toyota постоянно поставляла свои машины. В 1996 году модернизировали не только атмосферник, но и наддувный мотор.

Изменилась ГБЦ, появилась бесступенчатая фазная регулировка, а вместо 2 маленьких турбин появилась одна большая. В 2000 году были модифицированы оба варианта путем снабжения прямым топливным впрыском. Двигатели стали экономичнее, но их мощность осталась прежней.

Говоря о том, на каких машинах вРоссии стоитдвигательjz, можно смело утверждать – этоправорульныеяпонскиеавто. Дляобычныхпоездоквладельцы выбираютвариантысатмосфернымидвигателями, посколькуониэкономичныипростывуправлении.

Двигатели отличаются большим ресурсом. При регулярной смене масла и обслуживании мотора их ресурс составляет 300 – 350 тыс. км, а полноценный ремонт требуется после пробега в 500 тыс. км.

В документах указано, что легендарные «джейзеты» должны функционировать на 95-м бензине, однако российские водители без труда применяют в атмосферных двигателях 92-й. Мотор легко выдерживает понижение температуры и долгий пробег, но вот назвать его экономным со 100%-ной уверенностью нельзя.

Конструкции 1JZ и 2JZ пользуются спросом не только благодаря своим характеристикам. Они становятся отличными основами для тюнинговых проектов. Это возможно благодаря большому запасу прочности. Моторы можно разгонять до 1000 л.с., оставляя часть деталей от стоковых моторов.

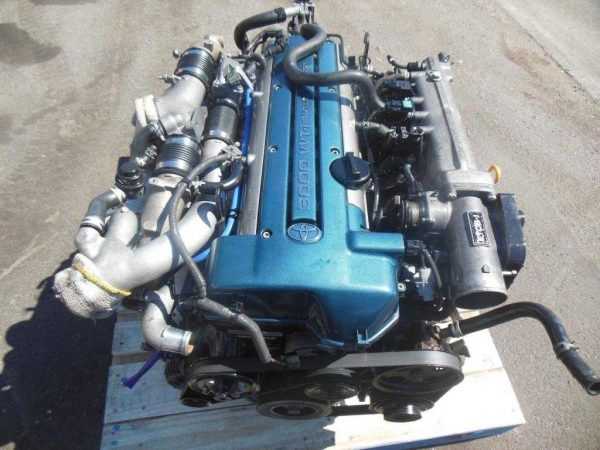

Двигатель от Toyota jz

1JZ и 2 JZ схожи по конструкции, поэтому тюнинг их осуществляется по одному и тому же принципу. У двойки мощность больше, но стоимость самого мотора выше, так что большинство проектов осуществляются на 1JZ двигателе – по соотношению цены и качества это выходит экономнее.

Опытные специалисты по такому способу обновления движков стараются работать в основном с контрактной версией GTE.

Тойота Mark II TourerV

Ремонт Toyota Cresta

Toyota Cresta – это серия седанов люкс-класса, которая появилась в 1980 году. Автомобили строились на одной платформе с Chaser и Mark II. За время производства (до 2001 года) сменилось 5 поколений модели. Автомобили этой линейки относятся к классическим представителям JDM – внутреннего японского рынка. Несмотря на свой возраст и большие пробеги, они имеют внушительную армию поклонников. Учитывая тот факт, что на сегодняшний день цена этих машин весьма невелика, они часто становятся базой для проектов многих тюнинг-ателье. Отметим, что эти модели не поставлялись в Россию официально, однако нередко встречаются в нашей стране (даже в ее европейской части).

Спецификации

Все автомобили, за исключением моделей первой генерации, комплектовались бензиновыми и дизельными силовыми агрегатами. Моторы идентичны тем, что устанавливались на соплатформенные Chaser и Mark II. Соответственно, среди них были как экономичные ДВС, так и весьма мощные. Модели имели в основе заднеприводную платформу, однако встречаются и версии с передачей крутящего момента на обе оси. Достаточно долгое время независимой была только передняя подвеска. Также встречаются модификации с барабанными тормозными механизмами на задней оси (передние – неизменно дисковые). С каждым поколением увеличивалось и количество предлагаемых опций. Например, автомобили могли быть оборудованы подушками безопасности, кондиционером, электростеклоподъемниками, аудиосистемой, а интерьер дополнен декоративными вставками из натуральных материалов.

Рассмотрим встречающиеся моторы:

1.8, бензин, атмосферник (100-120 л.с.)
2.0, бензин, атмосферник (130-150 л.с.)
2.0, бензин, турбонаддув (170-210 л.с.)
2.5, бензин, атмосферник (180 л.с.)
2.5, бензин, турбонаддув (280 л.с.)
3.0, бензин, атмосферник (200-220 л.с.)
2.4, дизель, атмосферник (83-85 л.с.)
2.4, дизель, турбонаддув (96 л.с.)

В паре с этими ДВС работали механические и автоматические коробки передач. МКПП имели 5 ступеней, а АКПП – 4.

Эксплуатация

Автомобили серии демонстрируют высокий уровень надежности. Даже оказываясь в наших не самых простых условиях эксплуатации, они с достоинством выдерживают и не самое качественное топливо, и низкие температуры, и разбитые дороги. Однако процесс естественного износа остановить невозможно, поэтому, выбирая автомобиль в возрасте, необходимо провести тщательную диагностику в грамотном автосервисе Toyota. Также отметим возможные сложности с наличием кузовных деталей. Многие элементы придется приобретать на заказ или искать на авторазборах.

Куда обратиться?

Если необходимо проведение ремонта Toyota Cresta, следует подобрать достойный сервисный центр. Отметим, что мастера далеко не каждой СТО имеют опыт работы с представителями японского автопрома ранних годов выпуска. Соответственно, и помощь Вам смогут оказать далеко не в каждом техцентре. Чтобы быть уверенным в высоком качестве всех восстановительных операций, воспользуйтесь услугамиАвтосервиса Кволити Моторс, расположенного в Москве. Это позволит в кратчайшие сроки локализовать неисправность и избавиться от нее.

Несколько аргументов в пользу ремонта Toyota Cresta в Кволити Моторс:

Бесплатная диагностика
ТО под ключ
Ремонт ДВС и КПП любой сложности
Кузовной цех
Малярный цех
Профессиональный детейлинг

Самодиагностика мотора

Для проведения самодиагностики двигателя 1JZ необходимо предварительно подготовить металлическую скрепку, лист бумаги и ручку. Для начала требуется замкнуть контакты «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3. Отображение кода ошибки происходит путем мигания индикатора Check Engine. При выполнении самодиагностики нельзя включать любое оборудование, например климат-контроль или радио.

Считанный код состоит из двух цифр. Первое число отображается вспышками по 0.5 сек. Через интервал в 1.5 сек. появляются мигания по 0.5 сек. для отображения второй цифры. Для индикации следующей ошибки выдерживается пауза в 2.5 сек. После выдачи всех кодов выдерживается пауза в 4.5 сек. и ошибки начинают отображаться повторно.

Капитальный ремонт

Большинство двигателей 1JZ имеют исчерпанный ресурс из-за длительной эксплуатации на протяжении многих лет. Поэтому устранить масложор и потерю динамики можно только капительным, а не поверхностным ремонтом. Проведение восстановления мотора невозможно без замены маслосъемных колпачков. На старом двигателе их резина дубеет и становится похожей на пластмассу.

При капитальном ремонте внимание важно уделить коленвалу. На нем нередко присутствуют задиры, потертости и ободки выработок. Данные дефекты устраняются проточкой

Если же коленвал имеет нарушенную геометрию и деформации, то его рекомендуется заменить на контрактный

Данные дефекты устраняются проточкой. Если же коленвал имеет нарушенную геометрию и деформации, то его рекомендуется заменить на контрактный.

На старых двигателях резиновые уплотнители находятся в ужасном состоянии

Поэтому передний и задний сальник коленвала крайне важно поменять при проведении капитального ремонта. В противном случае возникнет течь смазки, что в результате может привести к масляному голоданию двигателя

По этой же причине рекомендуется заменить сальники распредвалов и прокладки ГБЦ.

Для двигателя 1JZ не предусмотрены литые ремонтные поршни и компрессионные кольца. Поэтому при разточке потребуется посмотреть на кованные поршни. Они отлично подойдут для дальнейшего тюнинга, так как имеют повышенный запас прочности. Альтернативным вариантом является гильзовка мотора, но она имеет свои недостатки.

Родные вкладыши двигателя 1JZ практически всегда имеют износ и задиры. В некоторых случаях они могут быть разрушенными. Поэтому вкладыши рекомендуется менять при капитальном ремонте. В противном случае возрастает нагрузка на цилиндропоршневую группу и коленвал.

1JZ-GE в JDM культуре

JDM расшифровывается как Японский внутренний рынок или Японский отечественный рынок. Эта аббревиатура легла в основу мирового движения, начало которому положили двигатели серии JZ. В наше время, наверно, большая часть двигателей 90-х установлены в дрифт-карах, так как имеют огромный запас мощности, легко подвергаются тюнингу, просты и надёжны. Это и есть подтверждение того, что 1jz-ge по-настоящему хороший двигатель, за который можно смело отдать деньги и не боятся, что вы остановитесь у обочины в дальней дороге…

Линейка двигателей Toyota JZGE — это серия бензиновых автомобильных рядных шестицилиндровых двигателей, которая пришла на замену линейке M. Все двигатели серии имеют газораспределительный механизм DOHC с 4 клапанами на цилиндр, объём двигателей: 2.5 и 3 литра.

Двигатели рассчитаны на продольное размещение для использования с заднеприводной или полноприводной трансмиссией.Выпускались с 1990-2007г. Преемником стала линейка V6 двигателей GR. 2.5 литровый 1JZ-GE являлся первым двигателем линейки JZ. Этот двигатель комплектовался 4 или 5-ступенчатой автоматической коробкой передач. Первое поколение (до 1996 г.) имело классическое «трамблёрное» зажигание, второе — «катушечное» (одна катушка на две свечи зажигания). Кроме того, второе поколение было оснащено системой изменения фаз газораспределения VVT-i, что позволило сгладить кривую крутящего момента и увеличить мощность на 14 л. с. Как и остальные двигатели серии, механизм ГРМ приводится ремнём, двигатель также имеет только один приводной ремень для навесного оборудования. При обрыве ремня газораспределения не происходит разрушения двигателя. Двигатель устанавливался на автомобили:Toyota Chaser, Cresta, Mark II, Progres, Crown, Crown Estate, Blit.

Технические характеристики 1JZ-GE, 1-е и(2-е) поколение: Тип: Бензиновый, впрыск Объём:2 491 см3 Максимальная мощность:180 (200) л.с., при 6000 (6000) об/мин Максимальный крутящий момент:235 (255) Н м, при 4800 (4000) об/мин Цилиндров: 6. Клапанов:24 . Диаметр поршня 86 мм, ход поршня — 71.5 мм. Степень сжатия — 10 (10.5).

Toyota Mark II 2и5 турбо › Бортжурнал › Свап.

Первый запуск (выложу сразу что бы не потерялся) ИТАК НОВЫЙ ПРОЕКТ СВАП 1JZ-GTE vvti В JZX90 НОВЫЙ форумчанин захотел разогнать свое старое авто. вернее оно не старое просто стояло оно 5лет ввиду некоторых причин. кузов — отличный, почему бы и нет? видно за авто следят и денег особо не жалеют.

итак после недолгих раздумий останавливаемся на 1JZ VVT-i. почему? практичнее. плюсы и минусы — в сети.

трудности: после подобного свапа не пашет 1. спидометр 2. тахометр 3. требуется переделка глушителя 4. требуется модернизация хвостовика акпп — вернее его внутрянки.

День 1

итак старт работ на сегодня — сняли спидометр, сняли косу с двс — будем ее прозванивать т.к схемы автодаты не очень точны.

спидометр снят с целью оживить тахометр — треба впаять туда допсопротивление. поехали.

на фото виден генератор импульсов, и что происходит с тахометром когда все верно подпаяно. работать в новой конфигурации оно будет 100%

день 2

— прозвонка косы 1jz-gte. схемы в автодате неполные…поэтому потребовалось.

на фото осн разъемы по питанию. но проводов всего кот требуется прозвонить около сотни)

3 день

— снят мотор. и подготовлен новый. требуется работы по хвостовику акпп- если не сделать не будет работать спидометр — сразу сделаем чтобы не ползать потом под машиной.

день 4й

— разобраны все возможные варианты хвостов акпп и снята проводка с 1JZ же что стоял. — тоже буду прозванивать.

день 5й

— а смысл? сопротивление впаять 5 мин. емкость есть куда паять понятно… смысл в приборке? двс у меня с акпп косой и компом естественно. так. т.к я занимаюсь все этой работой после 18.00 — то и движемся как черепахи. сег день посвящен будет хвосту акпп т.к важен этот момент.

день 6й

— установка переделанного хвоста акпп прозвонка проводки 1JZ же 90-й марк. мотор пока не вставил т.к требуется прокладка проводки под 3конт датчик скорости.

сег 7 день

= надеюсь прозвоню проводку и прокину 3 провода по косе. посмотрим как получится.

8 день

— установил двс, радиатор охлаждения. проводка подключена на 80%. впереди 10к проводов и проверка — прозвонка цепей — убедится что все верно.

9 день

— собрал штатную схему интеркуллера — пока так, потом поставим траст/апекси фронтальник, найден нормальный глушитель — т.к стыковать с атмо штанами и бочками — банками бред — глушак от атмо будет мешать турбине и при этом издавать непотребные звуки.

короч

сегодня уже все подрубил, пока майн реле не включается — завтра разберусь. электрика подключена уже 100%. индикация вся на панели работает. масло, зарядка, диапазон вкл передачи, в общем вся перефирия подключена верно. питание силовых цепей двс так же подключено и везде где нужно +12 — те маф, катушки, коммутатор, инжектора, и тд. + сегодня дособирал интеркуллер — штатный — все пайпы, все установлено, хомуты затянуты, осталось дело за малым —разобраться с майн реле и пустить дыыым

Условия эксплуатации, тонкие места в ремонте, проблемы двигателей 1JZ-GE 2JZ-GE .

Диагностика: Дата со сканера.

Разработчики заложили достаточно информативную диагностическую дату, по которой можно производить точный анализ работы датчиков по сканеру. Заложили необходимые тесты датчиков. Исключение составляет система зажигания, которая практически не диагностируетсясканером. В дате представлена работа всех датчиков и электронных блоков без излишеств. В графическом режиме информативен просмотр переключения датчика кислорода. Имеются тесты проверки топливного насоса, изменение времени впрыска ( длительность открытия инжекторов), активация клапанов VVT-i, EVAP, VSV, IAC. Единственный минус, нет теста – баланса мощности с поочередным отключением инжекторов, но и этот изъян можно легко обойти- отключением разъемов с инжекторов, для определения неработающего цилиндра. В целом большинство проблем распознаются при сканировании, без использования дополнительного оборудования. Главное, что бы сканер был проверенным и с правильным отображением параметров и символов.
