Как работает электрический стояночный тормоз (epb)

Принцип работы электронного стояночного тормоза

Принцип работы EPB сводится к следующему: после нажатия на соответствующую кнопку запускается электродвигатель, который с помощью ременной передачи приводит в движение планетарный редуктор. Последний после этого запускает винтовой привод, который изменяет положение поршня в тормозных механизмах, плотно прижимая колодки к диску. Важная особенность EPB заключается в том, что он автоматически отключается сразу после начала движения. Механический «ручник» для этого нужно опустить. Кроме того, встроенные датчики учитывают несколько параметров, влияющих на характер работы EPB. В частности, они учитывать угол, под которым стоит автомобиль, положение педали газа и сцепления.

Благодаря указанной особенности автомобиль, стоящий на холме, начинает движения без отката назад. Происходит это потому, что датчики сигнализируют электродвигателю в EPB о том, что стояночный тормоз нужно отключить с незначительной задержкой. Многие современные машины дополняются функцией Auto Hold. Для ее запуска нужно нажать на кнопку, которая располагается рядом с клавишей включения EPB. После этого парковочный тормоз автоматически запускается, удерживая автомобиль на месте, и водителю не приходится удерживать педаль тормоза. Данная опция наиболее востребована в автомобилях, оснащенных АКПП. EPB также включается в случаях, когда машина долгое время стоит на одном месте либо водитель остановил двигатель, открыл дверь либо отстегнул ремень безопасности.

Несмотря на явные достоинства электромеханического стояночного тормоза, он имеет ряд существенных недостатков. Во-первых, EPB нельзя отключить в случаях полной разрядки аккумулятора. Во-вторых, механический «ручник» позволяет менять усилие торможения, что невозможно сделать в машинах с электромеханическим.

Конструкция тросового привода

Устройство ручного тормоза данного типа, устанавливаемого на подавляющее большинство легковых авто, отличается простотой и предусматривает автономное включение, не зависящее от основной системы. Как функционируют штатные рабочие тормоза:

1. Водитель, нажимающий педаль в салоне, приводит в движение поршень главного гидроцилиндра.
2. Под воздействием поршня в трубках с несжимаемой жидкостью, проложенных ко всем колесам, создается давление.
3. Передаваясь рабочему цилиндру колеса, давление жидкости выдвигает поршни барабанного либо дискового тормоза. В первом случае колодки раздвигаются и силой трения останавливают вращение барабана. Во втором они плотно сжимают крутящийся диск.

Для стояночного затормаживания «ручник» использует штатные элементы – колодки, но раздвигает их собственным механическим приводом, состоящим из таких деталей:

• упомянутый выше рычаг в салоне, оснащенный механизмом фиксации в разных положениях и кнопочным устройством разблокировки;
• главный трос, подключенный к рычагу и заканчивающийся кронштейном крепления либо дугообразной направляющей;
• вторичные тросы, соединенные с главным и подключенные к рычагам тормозных механизмов задних колес;
• регулировочные механизмы тросов (распорные втулки, гайки и пружины), кронштейны подвеса к днищу кузова;
• распорные планки между колодками.

Система тяг обычно прячется под днищем в углублении центрального тоннеля. Тросовые приводы оборудованы защитными кожухами, препятствующими возникновению коррозии. Как работает механический ручной тормоз:

1. Водитель поднимает рукоятку в салоне, которая автоматически защелкивается на выбранной позиции.
2. Тяга двигает основной трос вперед, а тот увлекает за собой вторичные приводы посредством крепежного кронштейна.
3. Рычаг внутри барабанного механизма поворачивается и раздвигает верхние концы колодок. Функцию автоматического регулирования принимает на себя распорная планка.
4. Когда водитель снимает авто с «ручника», пружины внутри барабанов откидывают рычаг назад и колодки сдвигаются. Одновременно пружина оттягивает в первоначальное положение тросовой привод.

Вышеописанный стояночный тормоз блокирует колеса с барабанными механизмами, установленные на задней оси. На автомобилях, оборудованных тормозными дисками, работает идентичный принцип: трос тянет за рычажок, который заставляет сжиматься колодки. Разница заключается лишь в расположении и форме рычага – на дисковых тормозах он ставится снаружи, позади ступицы.

Особенности эксплуатации автомобиля с электромеханическим стояночным тормозом: советы автомобилистам

Двигаясь на коротком спуске под горку, паркуясь или активируя движение задним ходом, режим EPB лучше отключать.
А вот в случае езды по затяжному спуску включённый режим Auto Hold хоть и вынудит ехать с постоянным торможением, но зато не даст автомобилю разогнаться до неконтролируемого состояния.
На скользкой дороге владельцам авто с коробкой-автоматом рекомендуется всегда держать кнопку Auto Hold включённой

Также этот режим поможет при подъёме на заледеневшей горке.
Если автомобиль трогается с места при включённом EPB, нужно осторожно выжимать газ, чтобы обороты двигателя наращивались постепенно, а движение происходило плавно и без рывков.
Долгое время держать авто на стояночном тормозе электронного типа не стоит — от длительного использования аккумулятор может «сесть», и тогда отключить режим будет проблематично.. Увлекаться использованием EPB, игнорируя основные тормоза, не стоит

Во-первых, стояночный тормоз функционирует только на задних колёсах автомобиля. Во-вторых, даже при всей своей «интеллектуальности» он в состоянии обеспечить машине только треть мощности её общей тормозной системы

Увлекаться использованием EPB, игнорируя основные тормоза, не стоит. Во-первых, стояночный тормоз функционирует только на задних колёсах автомобиля. Во-вторых, даже при всей своей «интеллектуальности» он в состоянии обеспечить машине только треть мощности её общей тормозной системы.

Наличие EPB в конструкции существенно упрощает езду в пробках и старт автомобиля при езде в горку, а также устраняет распространённую среди начинающих автолюбителей проблему забывчивости, когда движение авто начинают с включённым «ручником».
При этом не следует забывать, что, как и всякая электроника, данное устройство дорогостоящее при покупке и в ремонте, а также требует знания ряда дополнительных нюансов управления автомобилем.

Устройство стояночного тормоза

Схема стояночного тормоза К основным элементам ручника относятся:

• механизм, приводящий тормоз в действие (педаль или рычаг);
• тросы, каждый из которых воздействует на основную тормозную систему, приводя к торможению.

В конструкции тормозного привода ручника используются от одного до трех тросов. Схема из трех тросов наиболее популярна. Она включает в себя два задних троса и один передний. Первые соединены с тормозными механизмами, второй – с рычагом.

Тросы соединяются с элементами стояночного тормоза за счет регулируемых наконечников. На концах тросов расположены регулировочные гайки, позволяющие менять длину привода. Снятие с тормоза или возвращение механизма в первоначальное положение происходит за счет возвратной пружины, находящейся на переднем тросе, уравнителе или непосредственно на тормозном механизме.

Распространенные ошибки при пользовании ручником

Ручной тормоз автомобиля или в простонародье ручник — одно из самых простых устройств в современном автомобиле, не предполагающее использование сложных электронных систем.

Его использование инстинктивно понятно каждому, ведь рычаг имеет всего два положения — для включенного и отключенного стояночного тормоза. Однако, как показывает практика, далеко не все автомобилисты представляют себе конструкцию ручного тормоза. Они не понимают принципов его работы и, как следствие, нарушают элементарные правила его эксплуатации.

Если вам нужно припарковать машину на крутом склоне, не стоит надеяться только на «ручник». Не помешает и подстраховка в виде включенной первой передачи, если машина стоит передней частью в гору. Когда машина стоит «носом» с горы, включите заднюю передачу.

Зимой лучше не использовать ручной стояночный тормоз — есть большой риск того, что колодки за время стоянки примёрзнут, а при попытке снять машину с тормоза выйдут из строя. Колодки примерзают к тормозному диску и бывает весьма проблематично тронуться с места.

Стоит в такой ситуации воспользоваться старым дедовским способом фиксации авто на месте — поставить его на скорость. Главное, при зажигании не забыть эту скорость убрать или предварительно выжать муфту сцепления (если речь идет о машине с механической коробкой передач).

Езда со включенным стояночным тормозом. Ездить с поднятым ручником вредно и для самого тормоза и для колёс автомобиля. Знают об этом наверное все, но это не мешает многим водителям благополучно забывать о том, что стояночный тормоз вообще-то нужно убирать во время движения, а новички вообще порой забывают, что поставили автомобиль на ручник и начинают движение. К счастью, приборные панели современных автомобилей обычно оснащены соответствующим цветовым индикатором, а иногда и звуковой сигнализацией.

Также стоит следить за тем, чтобы ручка тормоза была опущена до конца. Иначе он продолжит действовать, хотя и позволит автомобилю двигаться.Использование ручника для торможения на ходу. Такой приём часто можно встретить в фильмах об уличных гонщиках, таких как «Форсаж» или же среди молодежи после появления первого снега. В реальности же запустить контролируемый занос с помощью ручника едва ли возможно — на такое способны лишь действительно мощные ручники с усилителями.

В любом случае, использование ручного тормоза на ходу допустимо лишь в экстренных случаях, при отказе основной тормозной системы. Причиной тому — возможные повреждения устройства и его выход из строя и непредсказуемое поведение автомобиля в момент торможения и после него.

Нерегулярное обслуживание ручного тормоза. Хотя стояночный тормоз является относительно простым устройством в конструкции автомобиля, обслуживать его нужно регулярно. Его необходимо постоянно подкручивать, иначе тормозящее действие со временем ослабеет или совсем исчезнет, что часто встречалось на автомобилях предшественниках современным.Итог. Ручной стояночный тормоз, как и любой другой агрегат в автомобиле, необходимо постоянно обслуживать и соблюдать правила эксплуатации при его использовании. И следует помнить, что ручной тормоз нужно использовать только по назначению.

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

Электронный привод стояночного тормоза. Схема исполнительной части.

Электромеханический стояночный тормоз включает в себя:

• входные датчики;
• электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

Стояночный тормоз (он же ручной тормоз, или в обиходе «ручник») является неотъемлемой частью тормозного управления автомобиля. В отличие от основной тормозной системы, используемой водителем во время движения, стояночная тормозная система служит, в первую очередь, для удержания на месте автомобиля, стоящего на поверхностях с уклоном, а также может быть использована как экстренная аварийная тормозная система при отказе основной. Из статьи узнаем об устройстве и принципе работы ручника.

Общий вид ручного тормоза

Главное предназначение стояночного тормоза (или ручника) состоит в удержании автомобиля на месте во время длительной стоянки. Также он используется в случае выхода из строя основной тормозной системы при аварийном или экстренном торможении. В последнем случае ручник применяется в качестве притормаживающего устройства.

Также ручной тормоз используется при осуществлении резких поворотов на спортивных автомобилях.

Стояночный тормоз состоит из тормозного привода (как правило, механическог)о и тормозных механизмов.

Устройство и принципы работы ручного тормоза.

Механический ручной тормоз — это система из управляющего рычага, посредством тяги и системы тросов связанного с фрикционными механизмами колёс.

Существует также управление нажатием на педаль (находится около педали тормоза на машинах АКПП). Этот вид тормоза называют часто «ножником». При нажатии педали происходит активация стояночного тормоза, а при повторном нажатии начинается процесс расторможения.

Стояночный тормоз имеет следующее устройство не зависимо от вида:

1) Тормозные механизмы на задних колёсах;

2) Тросы привода данных тормозных механизмов;

3) То, при помощи чего включается тормоз (рычаг или педаль).

Рычаг имеет храповый механизм, именно он фиксирует рычаг и препятствует растормаживанию. Когда нажимается кнопка, происходит выключение сигнальной лампы на приборной панели, а также уже можно возвратить рычаг в исходное положение. Усилие от рычага к тормозным механизмам происходит при помощи стальных тросов, количество может быть от 1-го до 3-х.

Существуют следующие виды стояночных тормозов:

1) С барабанными тормозами. Стояночный тормоз автомобиля, оборудованного с барабанным тормозом, наиболее прост. В конструкции существует рычаг, при помощи него усилие передаётся ведущей колодке от троса стояночного тормоза. Когда трос натягивается, рычаг толкает колодку, при этом она, в свою очередь, в движение приводит другую колодку, колесо при этом надёжно тормозится.

2) С дисковыми тормозами. Тут всё немного посложнее, есть три варианта.

Кулачковый привод. Находится данный привод в суппорте механизма тормозной системы. Поршень у колодки оборудуется толкателем, опирающийся на кулачок с рычагом. Когда трос стояночного тормоза натягивается происходит поворачивание рычага, а также и вместе с ним кулачка, давящий на поршень и толкатель — колодка приводится в движение, и, когда упирается в диск, блокирует колесо.

Винтовой привод. Находится данный привод также в суппорте механизма тормозной системы. Поршень оборудуется винтом и предусмотрена резьба, чтобы входил винт. Этот винт с рычагом очень жёстко связан. Когда трос стояночного тормоза натягивается рычаг совершает поворот, винт прокручивается и поршень перестаёт вращаться, поэтому он двигается вперёд и при этом происходит движение колодки вперёд следуя потом блокировке колёс.

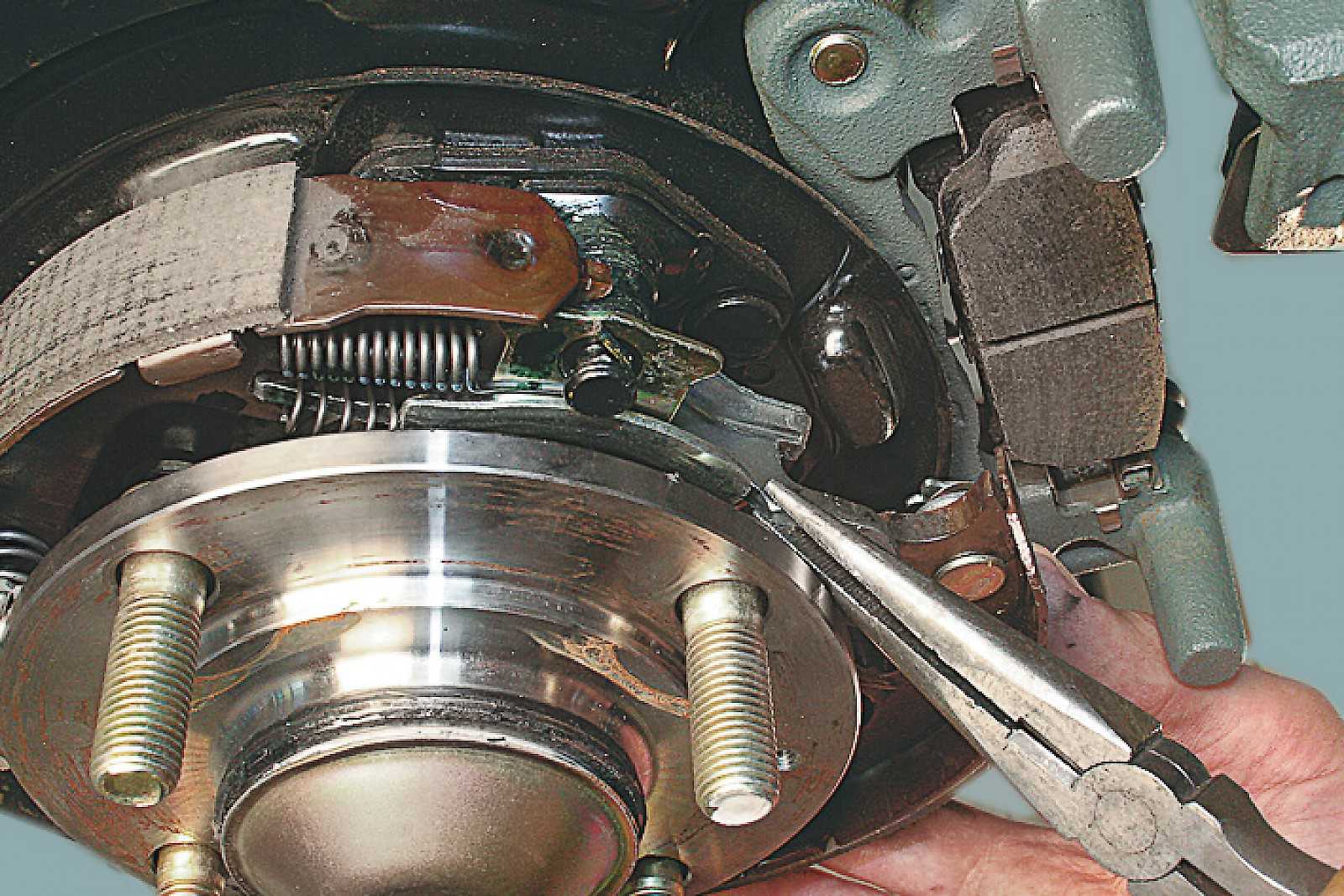

Барабанный тормозной механизм. Основным отличием является самостоятельная работа этой тормозной системы. Оборудуется этот тормозной механизм рядом с основной. Популярна эта система в автомобилях, в которых несколько поршней оборудовано в систему дисковых тормозов. Колодки же, упирающееся в барабан небольшого диаметра, тормозят машину.

3) Трансмиссионный стояночный тормоз. Применяется, в большинстве случаев, на грузовиках и внедорожниках. В качестве механизма в тормозной системе может использоваться диск с колодками, закреплённый на кардвале, либо барабан. Особенностью этого стояночного тормоза является то, что он действует на трансмиссию, а не на колёса.

4) С электронным приводом. Включение и выключение стояночного тормоза происходит путём специального выключателя. Современные автомобили всё чаще используют электропривод стояночного тормоза. Принцип действия заключается в электромоторе, взаимодействующем с дисковыми тормозами.

Когда нужна регулировка привода стояночного тормоза

Стояночный тормоз в авто выполняет две важные функции. Он не только удерживает автомобиль неподвижно во время стоянки и остановки, но и дублирует гидравлическую тормозную систему. Согласно действующим нормативам все автотранспортные средства в обязательном порядке комплектуются дублирующим механизмом торможения, который позволит остановить автомобиль при отказе основной системы.

Многие отечественные автолюбители не используют стояночный тормоз (или пользуются им крайне редко). Во время стоянки они оставляют машину на передаче (механическая КПП) или устанавливают рычаг переключения АКПП в положение «паркинг». Существует ошибочное мнение, что таким образом они защищают ручник от ускоренного износа.

В тоже время, любые механизмы лучше сохраняют свою работоспособность при постоянном использовании. Если стояночный тормоз с механическим приводов или с электрическим управлением работает редко, то первым элементом, который выходит из строя является трос. Такая неисправность снижает эффективность всего механизма торможения задних колес.

Пользоваться стояночным тормозом необходимо для того, чтобы обеспечить безопасность транспортного средства во время стоянки. Владельцы автомобилей с АКПП наверняка слышали неприятный скрежет и чувствовали небольшой толчок автомобиля, если попытать поставить рычаг переключения передач в положение «Паркинг», не дожидаясь полной остановки машины. Так срабатывает стопорная система трансмиссии. Она не может гарантировать удержание автомобиля во время стоянки при высоких нагрузках.

Если рассматривать авто с «механикой», то стоит отметить, что при включенной передаче во время стоянки образуется жесткая связь неработающего двигателя с ведущими колесами. При сильном воздействии (к примеру, когда тяжелый автомобиль стоит под уклоном) вращение колес приводит к проворачиванию элементов двигателя. Такая ситуация может стать причиной дорогостоящего ремонта ГРМ или мотора.

При некоторых обстоятельствах, наоборот, не рекомендуется затягивать ручник во время стоянки авто. Зимой после мойки или во время снега с дождем влага, попавшая в механизм привода ручного тормоза, замерзает и заклинивает его.

К факторам, способствующим потере работоспособности стояночного тормоза, можно отнести разрушение оболочки троса. В результате попадания грязи, пыли и влаги под оплетку, а также под влиянием коррозии трос привода ручника закисает и теряет способность перемещаться внутри оболочки, а двигается вместе с ней. Потеря подвижности троса также может происходить в результате плавления оболочки, так как привод стояночного тормоза располагается недалеко от выхлопной системы. Во всех описанных здесь случаях специалисты по ремонту автомобилей рекомендуют заменить трос ручника вместе с оболочкой.

Еще одной часто встречающейся неисправностью привода стояночного тормоза является чрезмерное растяжение троса. При этом не получится сделать нормальную регулировку ручника, поэтому он не сможет удерживать автомобиль в неподвижном состоянии. К тому же, слишком растянутые тросы мешают корректной работе задних тормозных механизмов. После замены привода ручника в обязательном порядке проводится регулировка его натяжения.

Доустановка AUTO HOLD на VW Passat B6/B7 — DRIVE2

Очередная модернизация выявила тот факт, что многие владельцы VW Passat B6/B7, используя годами свой автомобиль, не знаю как бюджетно и просто можно доустановить функцию AUTO HOLD на свои автомобили…Вы не знаете что такое AUTO HOLD? Расскажем.

AUTO HOLD — интеллектуальная система управления тормозами при помощи электромеханического стояночного тормоза, которая значительно облегчает процесс управления автомобилем в пробках (что стало актуальным и для улиц Минска), на подъемах и спусках, при обычной парковке.

Функция AUTO HOLD предназначена для работы в автомобилях, в которых вместо механического установлен электромеханический стояночный тормоз. AUTO HOLD обеспечивает автоматическое удержание на месте остановившегося автомобиля независимо от того, как именно он прекратил движение, и помогает водителю выполнить последующее трогание (вперёд или назад).AUTO HOLD объединяет в себе следующие функции поддержки водителя:

Функции поддержки водителя

Функция AUTO HOLD включена. На основании сигналов скорости колёс и выключателя стоп-сигнала AUTO HOLD распознаёт, что автомобиль неподвижен и что педаль тормоза нажата. Созданное ею тормозное давление «замораживается» закрыванием клапанов гидравлического блока, водитель не должен больше удерживать педаль нажатой. То есть при включённой функции AUTO HOLD автомобиль сначала удерживается в неподвижном состоянии с помощью гидравлических тормозных механизмов четырёх колёс.

Если водитель не нажимает педаль тормоза и автомобиль, после того как уже было распознано его неподвижное состояние, вновь начнёт движение, включается система ESP. Она самостоятельно (активно) создаёт тормозное давление в контурах колёс, так чтобы автомобиль прекратил движение. Необходимое для этого значение давления рассчитывается и устанавливается, в зависимости от угла наклона дороги, блоком управления ABS/ESP. Для создания давления функция включает насос обратной подачи и открывает клапаны высокого давления и впускные клапаны ABS, выпускные и переключающие клапаны закрываются или соответственно остаются закрытыми.

Когда водитель нажимает педаль акселератора для трогания, выпускные клапаны ABS открываются и насос обратной подачи перекачивает через открытые переключающие клапаны тормозную жидкость в направлении компенсационного бачка. При этом учитывается наклон автомобиля и дороги в ту или иную сторону, чтобы предотвратить скатывание автомобиля.

Принцип работы

Через 3 минуты неподвижности автомобиля функция его затормаживания переходит от гидравлической системы ESP к электромеханическому тормозу. При этом блок управления ABS сообщает блоку управления эл/мех. тормоза рассчитанное им значение необходимого тормозного момента. Оба исполнительных электромотора стояночных тормозов (задних колёс) управляются блоком управления электромеханического тормоза.

Функция затормаживания передаётся электромеханическому тормозу. Гидравлическое тормозное давление автоматически уменьшается. Для этого вновь открываются выпускные клапаны ABS, и насос обратной подачи через открытые переключающие клапаны перекачивает тормозную жидкость в направлении компенсационного бачка. Тем самым предотвращается перегрев клапанов гидравлического блока.

P.S. Правда есть небольшая оговорка: не все системы ABS погут поддерживать эту опцию. Статистика говорит, что на 10-15 автомобилей 1 может потребовать замены блока управления тормозной системой, а это уже не так бюджетно.Как определить, можете ли вы установить себе AUTO HOLD?Во-превых, у вас болжна быть система ESP и соответствующая кнопка её отключения.

Во-вторых, подъезжайте, мы продиагностируем возможность установки этого заводского допа.

Комфортной езды, пассатоводы!

Как поменять трос ручного тормоза

Не все автолюбители знают, что система стояночного тормоза включает в себя не один, а целых два троса — передний и задний. Именно второй нередко приходится менять. Причин тому может быть несколько, включая критический износ и повреждения. А также в случае частого заклинивания тросик приходится подвергать замене. Кроме того, если вы после регулировки его натяжения обнаружили, что ручник больше не может блокировать задние колёса, в то время как тормозные колодки полностью исправны, замена троса ручного тормоза ВАЗ-2107 станет единственно правильным решением. Как это сделать, мы расскажем далее.

Если вы не намерены обращаться в автосервис, то сможете поменять непригодный к эксплуатации трос самостоятельно. Для этого нужно купить новую деталь и подготовить тот же нехитрый набор инструментов, который используется в процессе регулировки. А также вам понадобится домкрат.

Тросик ручника необходимо менять в случае частого заклинивания

Важно! Покупайте трос ручника только у того поставщика, который зарекомендовал себя и заслуживает доверия, поскольку низкокачественное изделие, изготовленное с нарушением технологии, прослужит крайне недолго. Если всё необходимое готово, можно приступать к замене, начиная с демонтажа

В следующем руководстве подробно рассказано, как поменять тросик ручника на ВАЗ-2107 в условиях гаража — вам нужно только следовать его предписаниям:

Если всё необходимое готово, можно приступать к замене, начиная с демонтажа. В следующем руководстве подробно рассказано, как поменять тросик ручника на ВАЗ-2107 в условиях гаража — вам нужно только следовать его предписаниям:

1. Сначала необходимо поднять заднюю часть автомобиля так, чтобы задние колёса свободно крутились. Это нужно для демонтажа тормозных барабанов, без чего снятие старого троса и установка нового просто невозможна.
2. Теперь нужно снять тормозные колодки, причём нет нужды снимать обе, а только заднюю на каждом колесе.
3. Далее, аналогично процессу регулировки одним гаечным ключом придерживайте регулировочную гайку на штоке, а вторым — ослабьте затяжку контргайки. Но в этом случае обе гайки следует выкрутить. Предварительно отсоедините натяжную пружину от штока, воспользовавшись плоскогубцами.
4. После демонтажа гаек вы сможете без труда снять направляющую заднего троса, после чего извлечь из неё сам трос.
5. С левой и правой стороны автомобиля к днищу прикреплены два фиксирующих кронштейна, в которые помещена защитная оболочка — их необходимо демонтировать, открутив по две гайки на каждом.
6. Дальше по направлению в сторону колёс защитная оболочка упирается двумя наконечниками ещё в два кронштейна. Здесь не нужно ничего откручивать — просто выведите наконечники из зацепления, потянув оболочку назад.
7. Добравшись до тормозного щитка на каждом колесе, выверните по два болта, на которых держатся наконечники защитной оболочки. Потом потяните за трос, чтобы их вывести.

Далее, замена троса системы ручного тормоза на автомобиле ВАЗ-2107 предполагает установку нового изделия. Для этого придерживайтесь той же схемы, что и при снятии, но в обратном порядке. При этом следите, чтобы защитная оболочка проходила над продольной штангой, а правая и левая ветви располагались каждая со своей стороны, поскольку они неодинаковы. Так, на оболочке правой ветви есть резиновая трубка, а на левой она отсутствует. Перед тем как произвести замену тросика, желательно установить новые тормозные колодки, а по завершении всех монтажных работ обязательно отрегулируйте систему ручного тормоза.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

1. Металлической щеткой очистите резьбу регулировочной тяги.
2. Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
3. Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
4. После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

• автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
• действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

• по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
• по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Как пользоваться ручным тормозом?

Ручник – полезное приспособление, использование которого может помочь вам не попасть в ДТП. Запомните, если вы выходите из машины, обязательно ставьте ее на ручной тормоз, так как может случиться что угодно. Например, ваш автомобиль может попросту съехать с места стоянки и врезаться в другой транспорт или столб, любое другое строение, а также не стоит забывать, что такой автомобиль может спровоцировать достаточно крупное ДТП.

Ручной тормоз устроен таким образом, чтобы блокировать задние колеса, то есть попросту не давать им вращаться. Чтобы поставить машину на ручной тормоз, его еще иногда называют стояночным тормозом, нужно потянуть за рычаг и поднимать его до тех пор, пока вы не услышите характерное потрескивание.

Чтобы знать, как пользоваться ручным тормозом, нужно изучить его устройство и принцип работы. Если вам необходимо опустить стояночный тормоз, то нажмите на нем специальную кнопку-фиксатор и опустите рычаг. Иногда возникают ситуации, когда ваших сил не хватает чтобы опустить рычаг, в этом случае за него надо взяться всей рукой и сначала потянуть вверх, а потом опустить вниз.

Что делать если водитель попал в пробку на мосту, съезде или выезде с эстакады? Нужно пользоваться ручным тормозом! В этой ситуации чаще всего автомобили двигаются очень медленно и стоят достаточно плотно, использование стояночного тормоза убережет вас от ДТП, но все действия необходимо отработать заранее. На самом деле узнать, как работает ручной тормоз очень легко, главное – применять эти знания на практике.

Чтобы на стоянке или любом другом месте не задеть стоящий сзади или спереди автомобиль, перед тем как снимать свой автомобиль с ручного тормоза, нужно нажать специальную кнопку на рычаге, но при этом держать его в верхнем положении. Затем нажать на газ, плавно опустить сцепление и удерживать его до старта. Как только вы поймете, что автомобиль может сразу же начать двигаться – опускайте ручник быстрым движением вниз.

Самым главным пунктом в использовании ручного тормоза является момент его освобождения. Водитель должен правильно его определить, иначе – авария неизбежна. Учиться пользоваться ручником необходимо каждому водителю, ведь безопасность вашей жизни, жизни ваших пассажиров и окружающих людей – прежде всего. Поэтому всегда пользуйтесь стояночным тормозом и следите за его исправностью.
