Правильная замена термостата: алгоритм действий

Диагностика неисправностей термостата. Как определить неисправности термостата

Перед жарким или холодным сезоном года автомобилисты проверяют на работоспособность термостат системы охлаждения двигателя автомобиля. Эту процедуру можно вполне провести в одиночку без какого-либо сложного оборудования. В этой статье мы расскажем, как просто и быстро проверить работоспособность термостата системы охлаждения двигателя автомобиля.

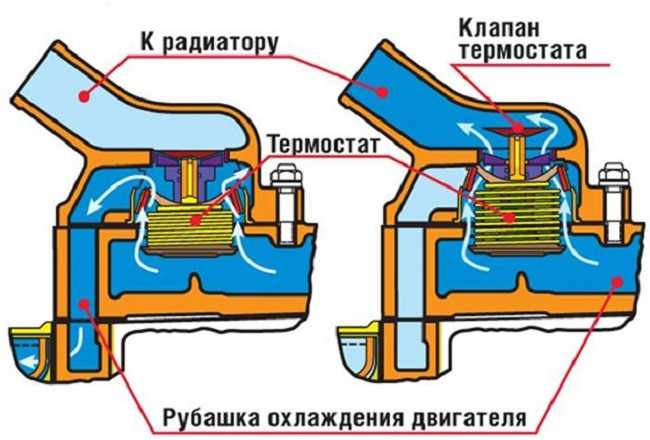

Принцип работы термостата

Устройство «термостат» является автоматическим клапаном в системе охлаждения мотора, который при достижении определенной температуры меняет свое положение, тем самым давая тосолу двигаться в нужном направлении.

Как известно, у системы охлаждения двигателя есть два контура: малый и большой цикл. По малому кругу (без радиатора) помпа гоняет тосол в работающем двигателе, пока он не достигнет температуры в 60 градусов. После этого термостат автоматически открывает клапан, и тосол циркулирует по большому кругу с участием радиатора, в котором тосол охлаждается путем естественной вентиляции встречным воздухом или потоком воздуха от вентилятора.

Если термостат неисправен, то клапан не сможет открыться, и тосол будет постоянно циркулировать по малому циклу, пока не случится перегрев двигателя. Такая ситуация сулит заклиниванием поршней и капитальным ремонтом мотора, который выльется в крупную сумму затрат.

Основные поломки термостата

В таблице ниже приведено описание двух основных поломок термостата.

Заклинивание клапана в закрытом состоянии Заклинивание клапана в открытом состоянии
Двигатель начнет перегреваться без видимых причин.

Шланг охлаждающей жидкости между термостатом и радиатором будет оставаться холодным.

На приборной панели загорится лампа перегрева двигателя

Охлаждающая жидкость постоянно будет циркулировать по большому кругу.

Двигатель не будет успевать нагреваться.

Не разогретый двигатель потребляет больше топлива, за счет его не полного сгорания, от этого в атмосферу выделяется больше загрязняющих веществ.

Правильная диагностика термостата охлаждающей системы

Самый быстрый способ проверки исправности термостата системы охлаждения двигателя – это потрогать руками шланги для охлаждающей жидкости рядом с ним. Сперва проверяем термостат на закрытие. Для этого включаем охлажденный двигатель и даем ему поработать около двух минут. За это время исправный термостат еще бы не успел переключить тосол на большой круг. Трогаем шланг между термостатом и радиатором. Если он холодный, значит, термостат работает на закрытие и исправен.

Далее проверяем термостат на открытие клапана. В теплое время через пять минут после начала работы двигателя потрогаем снова шланг между термостатом и радиатором. Если шланг теплый или горячий, значит, термостат открыл клапан и пустил тосол по большому кругу охлаждаться в радиаторе. Такая диагностика подтвердит нам, что термостат исправен.

Есть еще один способ проверки термостат в высокотемпературных условиях. Для этого при остывшем двигателе снимают термостат с хомутов шлангов. Далее на кухне ставят на огонь кастрюлю с водой и дают ей закипеть. Опускаем термостат в кипяток. Он должен открыть клапан. После этого достаем термостат из воды и даем ему остыть. С остыванием клапан термостата должен понемногу закрываться. Если все это происходит, значит, термостат исправен.

Диагностика в домашних условиях

Для проверки поместите термостат в емкость, после чего залейте его корпус кипятком. Если устройство исправно, клапан должен практически сразу начать открываться. Когда температура воды снизится, возвратная пружина вернет клапан в исходное положение.

Чтобы наиболее точно проверить термостат, поместите емкость с погруженным в воду термоклапаном на нагреватель. С помощью термометра проверьте, по достижению какой температуры клапан начинает открываться. Рабочий температурный диапазон термостата можно узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто производители указывают эту информацию непосредственно на корпусе термостата.

Ресурс

Механический термостат – крайне надежная деталь автомобиля, в которой практически нечему изнашиваться. Выходит он из строя лишь вследствие естественного износа трущихся частей стержня клапана, направляющей. Спрогнозировать пробег автомобиля, на котором потребуется замена, крайне сложно, но зачастую это происходит не ранее 150-200 тыс.км.

Гораздо чаще выходят из строя термостаты с электронным управлением. При этом неисправность может быть как в нагревательном элементе, так и в цепи управления от электронного блока управления двигателем (ЭБУ).

Использование некачественной охлаждающей жидкости, езда на воде, значительно ускоряют механический износ. Коррозии, отложения, накипь замедляют быстродействие клапана и могут стать причиной заклиниваний в открытом/закрытом положении.

Электронный термостат

Устройство системы охлаждения с электронным управлением на автомобилях Volkswagen, Skoda, Audi предполагает наличие нагревателя, встроенного в чувствительный элемент клапана термостата. На определенных режимах работы двигателя нагреватель используется для ускоренного открытия термостата.

Система самодиагностика способна во многих случаях определять характер неисправности и отображать его в коде ошибке. С помощью диагностического оборудования можно проверить работоспособность системы, не снимая термостат с автомобиля. Считав код неисправности после появления на приборной панели «Check Engine», вы можете увидеть:

  • обрыв цепи;
  • короткое замыкание на массу;
  • КЗ на +.

Косвенно проверить работоспособность нагревательного элемента можно, измерив его сопротивление. Обычно это значение в пределах 12-15 Ом, но перед проверкой лучше уточнить нормальное сопротивление конкретной модели электронного термостата.

Если вы знаете, как пользоваться мультиметром, то сможете проверить нагреватель в домашних условиях. Бесконечное сопротивление будет свидетельствовать об обрыве нагревателя. Также в режиме измерения сопротивления можно проверить целостность проводов цепи управления. ЭБУ управляет нагревателем с помощью ШИМ-сигнала, поэтому без осциллографа в домашних условиях проверить сигнал не получится.

Что это такое, назначение устройства

Термостат представлен основным узлом системы охлаждения. Его назначение – контроль температурных показателей с последующим перераспределением тосола или антифриза по большому или малому кругу циркуляции. До тех пор пока мотор прогревается, защитный клапан системы находится в закрытом положении, а жидкость — в малом кругу. Из-за этого прогрев мотора происходит быстрее.

После достижения необходимой температуры, во избежание перегрева срабатывает защитный клапан, и тосол проходит в большой круг. Охлаждающая жидкость подаётся через радиатор, заметно улучшая охлаждение мотора.

Терморегулирующий механизм имеет незначительные размеры, что делает его незаметным среди других деталей под капотом. Но это не делает его менее значимым. Маленькая система занимает положение между малым и большим кругом движения охлаждающего компонента.

В целом, ездить с неработающим термостатом можно, но это скажется на работоспособности мотора автомобиля. Он будет быстро перегреваться, увеличится интенсивность его износа. Замену узла системы можно провести самостоятельно (в отдельных машинах). Если подкапотное устройство конкретной модели неизвестно, лучше довериться профессионалам, ведь рядом расположены ценные составляющие которые можно повредить.

Блокировка функции радиатора обеспечивает набор максимальной температуры двигателя. Это нужно для полного раскрытия характеристик силового узла. Такие условия помогают уменьшить интенсивность его износа.

Основной функциональный элемент – клапан. Он срабатывает при температуре от 70 до 92 градусов по Цельсию. Точный показатель определяется после уточнения конкретной конструкции и требуемого режима функционирования мотора авто.

Блог Как проверить термостат, не снимая с машины. Термостат

Термостат – небольшой, но важный элемент автомобиля, который позволяет водителю сэкономить на обслуживании двигателя и топливе. По сути, термостат является регулятором температуры в системе охлаждения. За счет него повышается скорость прогрева двигателя, и автомобиль поддерживает нужный тепловой режим в процессе работы.

Главная задача, которая стоит перед термостатом в автомобиле, это препятствие циркуляции охлаждающей жидкости по большому кругу охлаждения до тех пор, пока мотор после старта не разогреется. После пуска двигателя антифриз начинает курсировать по малому кругу до тех пор, пока он не наберет рабочую температуру примерно в 90 градусов по Цельсию. Разогревшись, охлаждающая жидкость переходит на большой круг циркуляции и ходит по нему до тех пор, пока она снова не остынет (вследствие различных причин). Своими действиями термостат поддерживает рабочую температуру в двигателе, не позволяя ему перегреваться или излишне охлаждаться.

Симптомы неисправности термостата автомобиля

Учитывая малое количество функций, которые возложены на термостат, определить его неисправность довольно просто. О том, что термостат автомобиля полностью вышел из строя или частично не справляется с возложенными на него задачами, свидетельствует следующее:

Исходя из вышесказанного, можно сделать вывод, что если имеются проблемы с охлаждением мотора, необходимо первым делом обратить внимание на правильную работу термостата

Основные неисправности термостата

Термостат представляет собой довольное простое устройство, которое редко выходит из строя. Если возникли проблемы с термостатом, чаще всего они связаны со следующими причинами:

  • Клапан переключения циркуляции жидкости с большого на малый круг перестал плотно закрываться. Из-за этого сразу после пуска двигателя антифриз циркулирует по полному большому кругу, из-за чего разогрев до рабочей температуры в 90 градусов Цельсия занимает в разы больше времени, чем при исправном термостате;
  • Клапан переключения циркуляции жидкости заклинил в закрытом состоянии. В такой ситуации датчик на его открытие срабатывает, но заслонка не может сдвинуться. Это приводит к тому, что тосол даже после разогрева мотора продолжает циркулировать по малому кругу. Соответственно, детали двигателя не получают необходимого охлаждения, и он перегревается.

Стоимость термостата невелика, но далеко не во всех проблемах с охлаждением двигателя виноват он. Именно поэтому перед тем как производить замену термостата, необходимо убедиться в его неисправности.

Как проверить термостат автомобиля

Можно выделить два основных способа проверки термостата автомобиля. Один из них проходит без снятия детали, но требует наличия пирометра, а второй более простой, но элемент потребуется на время проверки снять с двигателя.

Проверка термостата не снимая с двигателя

Как известно, корпус термостата соединяется с верхним шлангом радиатора, который включен в большой круг циркуляции охлаждающей жидкости. Соответственно, при рабочем термостате после пуска мотора верхний шланг радиатора должен оставаться холодным (слегка теплым) некоторое время, до того момента как по нему будет пущен антифриз.

Чтобы проверить термостат не снимая с двигателя, обзаведитесь пирометром (прибор для измерения температуры). Можно встретить мнение, что проверку следует производить и без прибора, замеряя температуру руками, но это довольно опасно, учитывая большое количество подвижных деталей при работе двигателя.

Направьте пирометр на верхний шланг радиатора и запустите мотор (холодный пуск). На протяжении двух-трех минус наблюдайте за показателями прибора. Далее сделайте вывод об исправности термостата по следующим правилам:

  • Шланг на протяжении двух-трех минут был холодным (или его температура слегка поднималась), а после быстро нагрелся. Это свидетельствует о том, что термостат исправен, и он переключил циркуляцию охлаждающей жидкости с малого круга на большой после достаточного прогрева мотора;
  • Шланг изначально медленно прогревался. В таком случае можно говорить, что термостат заклинил в открытом положении, и антифриз не циркулирует по малому кругу;
  • Шланг не начал быстро прогреваться спустя две-три минуты. То есть, термостат неисправен, и он не переключает циркуляцию охлаждающей жидкости с малого круга на большой.

Важно: В процессе проверки термостата следите за температурой двигателя на панели приборов. Если термостат заклинил и не переключит охлаждающую жидкость на большой круг, двигатель начнет перегреваться, что может привести к выходу из строя дорогостоящих деталей

Как проверить термостат на ВАЗ 2114 практичные советы

Добрый день, счастливые обладатели современной классики! Сегодня, продолжим говорить о системе охлаждения двигателя, а именно об термостате. Наверное, каждый слышал это название, а вот сталкивались ли вы с его поломкой? Я как более-менее опытный водитель уверен, что шоферы с приличным водительским стажем после таких вопросов громко расхохочутся. И я вас прекрасно понимаю, но ведь все мы когда-то начинали свое знакомство с устройством транспортного средства абсолютно ничего в нем не понимая. Поэтому предлагаю вместе объяснить новичкам как проверить термостат на ВАЗ 2114 и какими последствиями чреват неисправный агрегат для автомобиля.

Антифриз, тосол и вода – основные охлаждающие вещества, применяемые в любом автотранспорте, их цель отводить тепло от двигателя. В этом процессе волей-неволей, но жидкость сама начинает набирать температуру, за ее понижение как раз и отвечает термостат. Делает он это при помощи специального клапана, который расположен внутри конструкции и имеет термочувствительные свойства. Процесс выглядит примерно так, при прогреве системы до рабочей температуры, клапан открывается и пускает жидкость по большому кругу, благодаря чему собственно и происходит охлаждение. Если температура двигателя упала, он защелкивается гоняя тосол по малому кругу до тех пор, пока она не прогреется до 85 градусов.

Определить неисправности термостата можно и нужно, только для начала во избежание конфуза, убедитесь в наличии должного уровня охладительной жидкости. Когда устройство действительно вышло из строя, вы обязательно это поймете. Если температура переходит 90о и не собирается падать, скорее всего виноват термостат, тот же результат касается проблем с отоплением салона в зимнее время года.

Как установить неутешительный диагноз?

Если по каким-либо причинам подтвердить факт неисправности не удается, тогда важно знать, как проверить работу термостата ВАЗ 2114. Существует несколько способов диагностики подобного агрегата, они просты в буквальном смысле слова

  1. Диагностика, не требующая съема агрегата.Зная, как работает термостат, включаем смекалку и действуем. Достаемся рукой до основания радиатора и трогаем нижние патрубки (большой круг). В случае когда они остаются холодными даже при высокой температуре охлаждающей жидкости – клапан заклинил, а термостат неисправен. Бывает наоборот: охлаждающая жидкость циркулирует исключительно по большому кругу, при этом клапан заклинил в открытом состоянии.
  2. Проверка снятого устройства.Здесь все по старому жанру плотной взаимосвязи кулинарии с автомобильными процессами. Вспомните сколько раз мы с вами обращались на кухню пытаясь починить самые разнообразные узлы на ВАЗ 2114? Вот и сейчас нам понадобится: печь, кастрюля, вода и термометр. Итак, ложем термостат в посуду с водой таким образом, чтобы он не касался стенок. После чего ставим кастрюлю на включенную печку и ждем когда температура подымится ближе к 90 градусам. Исправный термостат произведет характерный щелчок клапаном.

А ну-ка опытные автомобилисты как заставить вышедший из строя термостат работать? И тут все очень просто нужно просто пробить тот самый клапан силой, после чего система охлаждения будет работать по большому счету

Обратите внимание: такой метод абсолютно неприемлем зимой, да и летом особо увлекаться не стоит, читайте дальше узнаете почему

Последствия использования неисправного термостата

Можно сказать, очевидно: с закрытым клапаном, долго поездить не выйдет. Вы или перегреете двигатель и сразу же поставите машину в «стойло» до приобретения запасной части или же заклините его, что обойдется на порядок дороже. Если же у вас, остался термостат в открытом состоянии или вы его пробили как было описано выше. Использовать автотранспорт также не рекомендуется ведь работоспособность силового агрегата значительно снижается.

Ну вот как бы и все… Вопрос на засыпку, как проверить работу термостата ВАЗ 2114? Думаю, теперь ответ на этот вопрос мы услышим и от тех, кто в начале статьи смутно представлял себе как выглядит сам термостат. Чтобы получить визуальное представление об описанных процессах, предлагаю взглянуть видео, которое призвано дополнить статью. Вам же советую быть всегда в курсе новых статей о самых уязвимых деталях вашего автомобиля, при помощи моих исчерпывающих ответов. Для этого подписываемся на обновления и не забываем рассказывать о нас знакомым. До скорого!

https://youtube.com/watch?v=vSg8ghPh4Z0

Почему ломаются датчики в холодильниках?

Причин выхода из строя термодетекторов не так и много. Основной является его естественный износ — любая деталь со временем вырабатывает свои резервы и нуждается в замене.

Датчик температуры холодильника стоит не очень дорого. Кто-то может попытаться с этим поспорить, что мол вот на такой-то холодильник этот прибор стоит великих денег! Позвольте возразить — замена термодетектора, стоящего этих «великих денег» обойдется вам, в любом случае, дешевле покупки нового холодильника. Гораздо более выгодно — вовремя распознать поломку анализатора и поменять его, пусть за 2, 3, 4 тысячи, чем пустить этот момент на самотек и выложить в дальнейшем от десяти тысяч за замену компрессора или и того больше на покупку нового холодильника.

Так что, прежде чем подвергать сомнению утверждение о недороговизне термодатчиков, проверьте — сколько вам придется заплатить, если сломанный детектор выведет из строя другие системы.

Другой причиной может являться перепад напряжения в рабочей сети. Как любой другой электроприбор, термодатчик может перегореть, если в квартире плохая проводка или наблюдаются сбои в работе сети, а розетки в помещении не очень хорошие.

Существуют и другие причины, но они не столь частые и потому на них можно не заострять внимание (механические повреждения, производственный брак и т.д)

Авто термостат. Принцип работы и неисправности

Если двигатель охлаждается при помощи жидкости, в системе охлаждения имеется прибор под названием термостат. Он располагается между двигателем и радиатором.

В данной статье расскажем что такое автомобильный термостат, принцип его работы и устройство, а также, какие бывают неисправности при работе.

Автомобильный термостат — что это?

Термостат — это регулятор температуры антифриза (тосола) в системе охлаждения двигателя. Он ускоряет прогрев двигателя и поддерживает нужный ему тепловой режим работы.Основная задача термостата — блокировать поток охлаждающей жидкости — антифриза в радиатор, пока двигатель не разогрелся. Когда двигатель холодный, через него не проходит охлаждающая жидкость. Когда двигатель достигнет операционной температуры 95 градусов, термостат открывается. Термостат позволяет двигателю разогреться быстрее, тем самым термостат уменьшает износ двигателя и вредные выхлопы.

Если интересно, то можно посмотреть, как работает термостат. Положите термостат в кастрюлю с водой и поставьте кастрюлю на электрическую плитку. По мере закипания воды в термостате примерно на 2 см откроется клапан. Эксперимент лучше проводить с новым термостатом, не со своей машины.

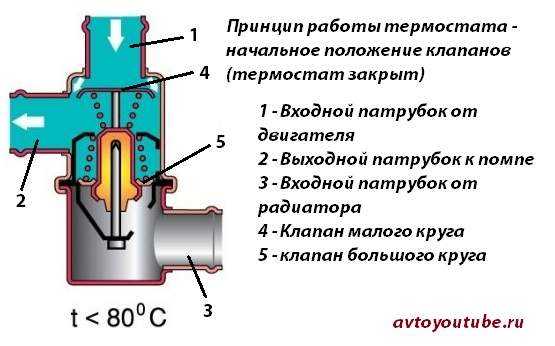

Устройство и принцип работы термостата

Автомобильный термостат сделан из латуни и меди. Принцип работы термостата кроется в маленьком цилиндре, который находится со стороны, повернутой в сторону двигателя. В этом цилиндре находится шарик искусственного воска, который начинает плавиться при температуре 82 градусов по Цельсию. Воск выбран потому, что он может значительно расширяться, так как под действием тепла переходит из твердого в жидкое состояние.

Штырь вдавлен в цилиндр с воском и соединен с клапаном. Когда воск плавится, он значительно расширяется и выдавливает штырь из цилиндра, тем самым открывая клапан. Через открытый термостат проходит охлаждающая жидкость через радиатор. Когда двигатель отключается, он остывает, и воск в термостате застывает, снова становится твердым.

Какие бывают неисправности термостата?

Термостат — важная деталь. Он может выйти из строя по многим причинам, но самая распространенная — это коррозия.

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя

в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации автомобиля.

Если клапан термостата «завис» в полностью или частично открытом состоянии

— до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусовдвигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия термостата температура двигателя не будет подниматься выше 70 градусов.

Как определить, работает термостат или нет?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной линии. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху радиатора и представляет из себя черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний

Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что двигатель нагрелся, а один шланг горячий, а другой холодный, вероятнее всего клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор

Термостат нужно заменить на новый.

Проверка работоспособности 2 способами

Признаками неисправности является температурная стрелка, которая резко падает при увеличении оборотов двигателя и поднимается при остановке авто. Кроме того, если мотор закипает, а нижний патрубок остается холодным, то это свидетельствует о заклинивании термостата в закрытом состоянии.

Не снимая

Контролировать работу можно по датчику температуры, нагреванию патрубков и времени, потраченному на это.

Для выполнения проверки следует:

  1. Запустить двигатель, дать ему поработать в течение двух минут.
  2. Затем проверить шланг, идущий от термостата к радиатору. В норме этот участок должен быть холодным.
  3. С другой стороны, если через некоторое время он так и не нагревается, то клапан заклинило.
  4. Если стрелка датчика температуры охлаждающей жидкости находится на красной зоне, а при холодах машина прогревается очень долго, то это является прямым свидетельством неисправности термостата.

При появлении таких признаков нужно обращаться за профессиональной помощью специалистов. Своевременное устранение проблем является гарантией качественной работы системы охлаждения.

Нагревом

При закрытом термостате двигатель перегревается, поскольку потоки охлаждающей жидкости направляются по меньшему кругу. В таком случае тепло остается внутри силового агрегата. В другом случае двигателю может не хватать тепла.

Для проверки термостата нужно выполнить следующие действия:

  • нагреть кастрюлю с водой на плите и положить туда устройство;
  • с помощью термометра со шкалой 100 градусов по Цельсию контролировать температуру, при которой открывается клапан, а также диаметр открывающегося отверстия.

При проведении описанного теста нужно ориентироваться на температуру, обозначенную на корпусе термостата.

Клапан на полное открытие рекомендуется проверять на теплом термостате. При обнаружении неисправности лучше приобрести новую деталь.

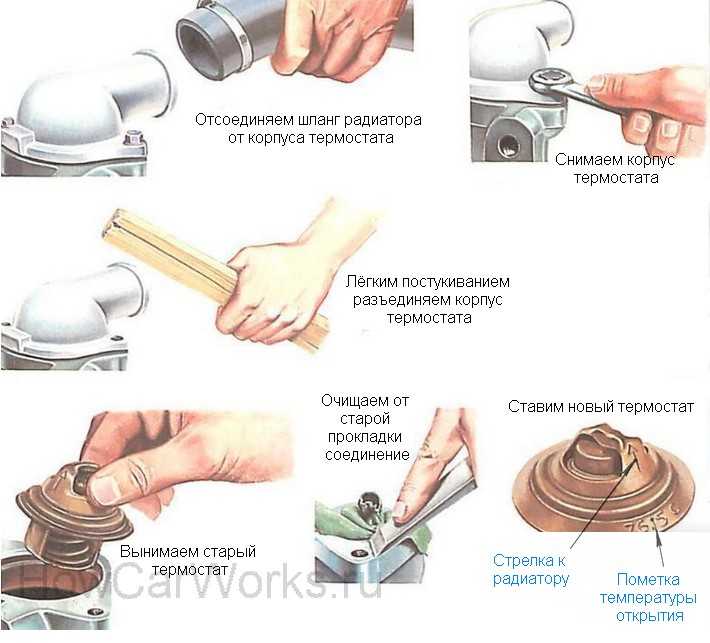

Как самому заменить термостат

Для самостоятельной замены потребуется набор ключей, две 4-литровые ёмкости, отвёртка, новый термостат. Нужно следовать инструкции и выполнять действия поэтапно:

  1. Отсоединить трубку воздухозаборника от пластмассового корпуса воздушного фильтра и от правой стойки.
  2. Открутить пробку расширительного бачка.
  3. Подставить ёмкость под термостат.
  4. Нижний болт крепления термостата ослабить на 3 оборота ключа.
  5. Верхний болт ослабить на 1–2 оборота ключа.
  6. Задний болт крепления ослабить строго на 1 поворот.
  7. Через образовавшуюся щель слить 1 литр антифриза в ёмкость.
  8. Сдвинуть термостат плоской отвёрткой через щель. При сдвиге следует действовать аккуратно и не задеть прокладку термостата.
  9. Слить 2 литра антифриза.
  10. Профильтровать всю жидкость путём переливания в другую ёмкость через марлю/бинт.
  11. Установить новый термостат пружиной к силовому агрегату.
  12. Закрутить болты.
  13. Найти шланг от термостата к печке.
  14. Открутить пробку и выпустить воздух.
  15. Залить профильтрованный антифриз в систему и закрутить пробку.

https://youtube.com/watch?v=4E1IDZCLU9E

Способы определения неисправности устройства

Выявить погрешности в работе термостата и устранить более серьёзные последствия его неисправности можно несколькими способами. Например, включить двигатель на пару минут. Если за это время шланг, соединяющий термостат и радиатор, успеет нагреться, значит, в клапане устройства имеются неполадки. Шланг исправной конструкции при коротком нагревании двигателя остаётся холодным.

Существует несколько способов выявить неисправность термостата, однако лучше всего обратиться за помощью к автослесарю

Существует и другой метод выявить неполадки. Конструкцию вместе с термометром опускают в специальный стеклянный сосуд с холодной водой. В процессе нагревания воды выяснится, исправен агрегат или нет. Иногда для подобных целей используют диагностический сканер.

Ремонт и замена агрегата

Зная, почему не работает термостат и какие признаки свидетельствуют о его повреждении, можно приступать к ремонту. Если поломка серьёзная, устройство заменяют на новое. Новая деталь должна полностью соответствовать вышедшей из строя конструкции. Замену лучше производить тогда, когда двигатель полностью остынет. В этом деле не обойтись без специальных ключей, герметика и крестообразной отвёртки.

Понадобится 3-литровая ёмкость. В неё будет сливаться охлаждённая жидкость. Работы по установке нового термостата происходят в два этапа: снятия испорченной конструкции и монтаж исправного устройства. Весь процесс займёт не менее 2 часов.

Извлечение старой детали включает в себя следующие шаги:

  1. Сливание охлаждённой жидкости в приготовленную ёмкость.
  2. Демонтаж воздушного фильтра.
  3. От внутренней части моторного отсека откручивают гайку и 2 болта. После отсоединения эти маленькие детали лучше положить на видное место. Так они не потеряются.
  4. Разъем снимается с корпуса клапана рециркуляции, вместе с трубками извлекают сам клапан.
  5. Снимается разъём с датчика по расходу воздуха. Отключается подводящий воздушный шар.
  6. Затем извлекают фильтр.
  7. С помощью имеющихся ключей откручивают гайки с нижней и верхней части термостата. Конструкцию аккуратно вытаскивают из гнезда.

Холод летом — на пользу. Зимой наоборот, хочется тепла, да побольше: и двигателю, и салону. Без терморегулятора задачу не разрешить, на этом и решили внедрить в систему охлаждения термический переключатель. Механизм не вечный, служит как придется: у кого 40 000 км отхаживает, кто делится опытом беспроблемной эксплуатации в течение 200 000 км. Выход из строя ознаменуется несомненным нарушением терморавновесия, а укажут на него симптомы, диагностируемые на раз.

Прибор Контроль

Прибор «Контроль» имеет вид переносного прибора, работа которого основана на эффекте вихревой трубы. Прибор работает от воздушной магистрали с давлением примерно 6·105 Па и обеспечивает быстрое получение необходимых температур в ограниченном пространстве, в которое помещают датчик термостата. Принципиальная схема прибора «Контроль» показана на рис. 184. Прибор состоит из вихревой трубы (13) с дросселем (12) и диафрагмой (2), канала подвода воздуха (11) с золотником (6) и канала (3), выполняющих роль отбойника снега, клапана (4), смесительной камеры (5), которая выравнивает параметры воздуха с температурой камеры (8) с термобаллоном (7) и термометра (9).

При открывании запорного вентиля (1) сжатый воздух поступает в вихревую трубу (13), где происходит процесс его энергетического разделения на два потока – холодный и горячий. Холодный отбирается через отверстие в диафрагме (2), горячий – через дроссель (12). Прибор работает в двух режимах: «Охлаждение» до температуры сжатого воздуха на входе в прибор и «Подогрев» до температуры выше температуры сжатого воздуха на входе.

Рис. 184 – Принципиальная схема прибора «Контроль»

При работе в режиме «Охлаждение» необходимо дроссель вихревой трубы установить в положение, соответствующее режиму «Охлаждение», а клапан (4) закрыть. При этом весь холодный воздух из диафрагмы (2) поступает в смесительную камеру (5). Температура холодного потока ниже заданной, точное значение температуры устанавливается золотником (6) за счет добавления к холодному воздуху горячего, поступающего по каналу (11) через золотник (6). Из смесителя воздух поступает в камеру (10), где происходит выравнивание параметров воздуха, затем в термокамеру (8) и обдувает термобаллон (7). Отработанный воздух сбрасывается в атмосферу.

При работе в режиме «Подогрев» необходимо клапан (4) открыть, при этом часть холодного воздуха по каналу (3) сбрасывается в атмосферу, а часть поступает в смесительную камеру, точное значение температуры устанавливается золотником (6). Если золотник (6) в крайнем положении и весь горячий воздух поступает в смесительную камеру, а в термокамере температура ниже заданной, то необходимо дроссель (12) вихревой трубы перевести в положение «Подогрев». При этом увеличивается доля холодного потока вихревой трубы и температура горячего потока, а расход горячего потока уменьшается, точное значение температуры устанавливается золотником (6). Температура срабатывания термостатов, дуостатов (включение, отключение) определяется по контрольному термометру (9), имеющему погрешность ±0,5° С. Для уменьшения теплообмена с окружающей средой все каналы подачи горячего и холодного воздуха, смесительная камера и термокамера выполнены из пенопласта.

Поскольку термобаллоны находятся в термокамере, а их капиллярные трубопроводы, соединяющиеся с сильфонами самих реле в грузовом помещении вагона, при проверке необходимо вводить поправочный коэффициент.

Таблица поправочных коэффициентов составляется на основании опытных данных и дается в паспорте прибора.

Особенности конструкции

Термостат — это небольшой механический клапан. Устройство регулирует и определяет температуру охлаждающей жидкости в системе двигателя, отвечает за качество прогрева мотора автомобиля. Конструкция состоит из таких элементов:

  • корпус;
  • входной патрубок. Подключается непосредственно к системе охлаждения;
  • восковой шарик;
  • основной клапан. Отвечает за перекрывание процесса основной циркуляции;
  • поршень;

Термостат регулирует температуру охлаждающей жидкости в двигателе

  • перепускной клапан. В случае необходимости перекрывает малый круг охлаждения;
  • специальная пружина для удержания переносного клапана;
  • выходной патрубок. Подключается к насосу, качающему охлаждённую жидкость;
  • пружина, удерживающая перепускной клапан;
  • дополнительный входной патрубок. Элемент подключён к радиатору.

Ознакомиться с принципом работы термостата вам поможет данное видео:

Виды современных термостатов

Сегодня производители автомобилей оснащают двигатели разными термостатами. Выделяют несколько основных видов этих полезных конструкций:

  1. Устройство с электронным управлением. Подходит для всех режимов работы силового агрегата. Электронные приборы дополнены специальным нагревательным сопротивлением. Известны своей эффективностью и точностью. Их использование позволяет снизить степень потребления топлива.
  2. Одноклапанный. Надёжный и прочный агрегат. Преобладающее количество автомобилей оснащено одноклапанным термостатом.

Существует несколько основных видов автомобильных термостатов

Двухклапанный. В одном термостате находится два клапана: основной и второстепенный. Основной используется для циркуляции антифриза по большому кругу. Второй, так называемый перепускной клапан, выполняет аналогичные действия, только по кругу меньшего размера. Двухклапанные термостаты востребованы на территории СНГ.

Двухступенчатый. В конструкции предусмотрено также два клапана: большой и малый. Рекомендуют устанавливать в системе с высоким давлением охлаждающей жидкости.

Будет полезно: Конан о’брайен все еще имеет свой 1992 ford taurus sho

Признаки и причины поломки

Любые неполадки в действиях устройства пагубно сказываются на работе всего автомобиля. Главным симптомом и причиной неисправности считают коррозию. Она постепенно разъедает блокировочный штырь и цилиндр. Признаком неработающего термостата в этом случае является пульсирующий, беспрерывный поток охлаждённой жидкости

При этом неважно, в каком положении находится клапан. Признаками неисправного термостата также считают:

  1. Нижний патрубок становится тёплым за несколько минут работы агрегата. Устройство постоянно пребывает в открытом состоянии.
  2. Двигатель автомобиля быстро перегревается. При перегреве двигателя автомобиля патрубки конструкции (нижний и верхний) одинаковой температуры.

О неисправности термостата говорит перегрев двигателя и несколько других показателей

Во время работы устройства стрелка двигателя резко падает и показывает температуру меньше обычной. Когда двигатель прекращает свою работу, показания стрелки увеличиваются.
Длительное пребывание в закрытом положении. В этом случае конструкцию буквально заклинивает. Температура на панели прибора показывает, что тот закипает. После продолжительной работы мотора нижний патрубок остаётся холодным.

Вследствие поломок автомобиль не может нормально завестись. Понять, почему не работает термостат, и выяснить признаки поломки агрегата следует как можно скорее. Нарушение температурного режима пагубно сказывается на двигателе: он быстро изнашивается и приходит в негодность.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
