Из чего состоит автомобиль: основные части, узлы и агрегаты

Краткий обзор важных систем и агрегатов устройства авто

Итак, согласно схеме общего устройства машины, она работает следующим образом.

Благодаря кузову все узлы устройства собраны вместе. Системы работают синхронно и слаженно. За запуск двигателя отвечает аккумулятор. Последний выдает искру, из-за которой воспламеняется бензин в камере сгорания. Детонация запускает движение поршней в моторе. Двигатель, с помощью трансмиссии (если максимально просто, это сила, которая крутит колеса) передает энергию на колеса. За плавность и исправность хода отвечает ходовка. Машина едет или останавливается. Эти процессы контролируются педалями «газ» и «тормоз». В автомобилях с механической коробкой передач есть еще педаль «сцепление» (об этом чуть ниже). Чтобы работали все лампочки и датчики, а также исправно функционировал бортовой компьютер, генератор вырабатывает ток.

Водитель, сидя за рулем в комфортабельном салоне, не видит и не ощущает всю сложность технического устройства автомобиля. Он лишь поворачивает ключ в замке, переключает рычаг коробки, давит педали, крутит руль, да жмет кнопочки на панели. Ну, и контролирует уровень топлива в баке. Сказка, да и только!

Однако, все же, если он хочет понимать устройство автомобиля, хотя бы на уровне «для начинающих», должен разбираться еще в некоторых механизмах.

Важным элементом схемы и устройства автомобиля является движок (или мотор). Они бывают внутреннего сгорания (на бензине или газе) и электрические. Первые подразделяются еще на десяток подвидов, но мы туда углубляться не станем.

Не менее значимой частью управления считается тормозная система. Она бывает стояночная (чтобы фиксировать авто на неровной поверхности) и рабочая (предназначена для временной или полной остановки, а также для снижения скорости движения);

Коробка передач. Речь идет о знакомых каждому водителю терминах «механика» или «автомат», если грамотно – МКПП и АКПП. Еще бывает роботизированная коробка (некий микс первых двух), но она не получила широкого распространения. Автоматом управлять проще, поскольку он сам контролирует скорость и нагрузку на машину, в такой машине нет педали сцепления. В случае же с механикой, водитель, с помощью последнего, самостоятельно переключает скорости, следя за нагрузкой на авто.

Что такое сцепление? Как работает данный элемент устройства? Вы когда-нибудь задумывались, почему, когда мы заводим тачку, она сразу не едет. Почему при заведенном двигателе она стоит на месте, пока мы не переключим скорость и не нажмем на педаль газа (тормоза и сцепления, потом газа при МКПП)? Сейчас попробуем объяснить:

1. Силовой агрегат (движок) авто оснащен маховиком и коленвалом. На самом деле, там внутри сложная система шестеренок, валов и зубьев, но чтобы углубиться в детали этой конструкции, нужно обладать хотя бы минимальным запасом специальных знаний. А потому, мы стараемся объяснять проще.
2. Со стороны маховика к мотору прикреплена коробка передач со сцеплением.
3. Завод автомобиля происходит на «нейтралке» (нейтральная передача), при которой зубья коленчатого вала выведены из зацепления. Другими словами, вал коробки вращается вхолостую, крутящая сила, пока, не передается на колеса.
4. Чтобы начать двигаться, нужно выжать сцепление. Оно спровоцирует плавное сочленение шестеренок маховика с трансмиссией. Далее, следует включить первую скорость. Начнется движение всего механизма, можно жать педаль газа. В автомобилях с АКПП весь этот процесс выполняется автоматически, без участия водителя.

Ну что же, мы разобрали базовые элементы конструкции и устройства современного автомобиля, постарались объяснить все максимально доступно и просто. Теперь вы понимаете, каким образом тачка едет, почему работает двигатель, за что отвечает тот или иной агрегат.

Мало кто поспорит, управлять современной машиной, да еще с АКПП – одно удовольствие. Но это – только если соблюдать рекомендации по уходу, относиться к авто бережно, вовремя проходить ТО и реагировать на малейшие неисправности.

От: admin

Эта тема закрыта для публикации ответов.

Трансмиссия

Трансмиссия — это не отдельный элемент в машине, а система узлов и агрегатов, которые передают крутящий момент с маховика двигателя на ведущие колеса. В полноприводных автомобилях момент распределяется на все колеса, в полуприводных — на передний или задний мост.

Название деталей трансмиссии знакомо каждому автомобилисту:

• сцепление;
• коробка передач;
• дифференциал;
• карданный вал (кардан);
• раздаточная коробка (раздатка) для полноприводных автомобилей;
• приводной вал и полуоси.

Это главные составные части машины в узле трансмиссии. По своей конструкции могут значительно отличаться для разных модельных комплектаций, сохраняя одинаковый принцип работы.

Блок сцепления соединяет либо разрывает связь коленвала с ведущим валом при переключении передач. В механической коробке передач переключение дисков сцепления — задача водителя. В АКП переключение скоростей происходит автоматически после перевода рычага коробки передач:

1. Коробка передач. Редуктор изменяет скорость автомобиля через изменение передачи крутящего момента.
2. Карданный вал передает крутящий момент на ведущие задние колеса в полноприводных автомобилях.
3. Дифференциал. Блок, который позволяет колесам вращаться с разной скоростью при повороте и при разном сцеплении колес с дорогой. Например, если одно колесо находится в грязи, а второе на сухом асфальте.

Краткий обзор видов моторов

Прежде всего, стоит отметить, что двигатель и мотор это одно и то же. Мотором чаще называют двигатели внутреннего сгорания или электрические. Не секрет, что двигатель служит источником энергии для передвижения транспортного средства. Большинство автомобилей предусматривает наличие двигателей внутреннего сгорания, которые условно можно поделить на:

• Поршневые, в которых расширяющиеся газы во время сгорания топлива заставляют двигаться поршень, который в свою очередь приводит в движение коленчатый вал автомобиля;

• В роторных двигателях те же газы приводят в движение вращающуюся деталь, собственно ротор.

Если углубляться, существует большое количество типов и подтипов двигателей. По типу топлива двигатели можно разделить на дизельные, бензиновые, газобаллонные и газогенераторные.

Также есть газотурбинные двигатели внутреннего сгорания, электрические, орбитальные, ротативные, роторно-лопастные и пр. На сегодняшний день наиболее распространенным является поршневой двигатель внутреннего сгорания.

Конструктивные особенности ходовой части

Продолжая знакомство с общими сведениями об устройстве автомобилей, нужно отдельно остановиться на ходовой части.

В состав ходовой части входит множество узлов, систем и агрегатов. Именно с их помощью транспортное средство может осуществлять перемещения на короткие и дальние дистанции.

К основным компонентам ходовой относят:

• переднюю подвеску;
• заднюю подвеску;
• колёса;
• мосты (ведущие).

В подавляющем большинстве случаев на современных автомобилях передняя подвеска является независимой. Это связано с тем, что независимая система может обеспечить самое точное и эффективное управление транспортным средством. Дополнительно это оптимальное решение в плане обеспечения высокого уровня комфорта.

Если подвеска независимая, тогда для соединения подвески с кузовом используется собственная система крепления. Это даёт машине отличную управляемость.

Также существует полузависимая архитектура. У полузависимой системы в составе имеются рычаги, амортизаторы, стабилизаторы поперечной устойчивости и пр. Её также называют многорычажной системой. В основном она устанавливается только на заднюю ось. Встретить полузависимую систему на передней оси вряд ли можно.

Стоит добавить, что амортизаторы и стабилизаторы являются важной составляющей конструкции передней и задней подвески. Зависимая подвеска технически и морально устарела

Да, она используется на некоторых новых автомобилях, а также встречается на старых подержанных машинах. Преимущественно конструкция задней зависимой подвески состоит из жёсткой балки или ведущего моста, если речь идёт про машины с системой заднего привода

Зависимая подвеска технически и морально устарела. Да, она используется на некоторых новых автомобилях, а также встречается на старых подержанных машинах. Преимущественно конструкция задней зависимой подвески состоит из жёсткой балки или ведущего моста, если речь идёт про машины с системой заднего привода.

Основные узлы и агрегаты автомобиля

Автолюбитель может поверхностно изучить эти схемы с описанием, не углубляясь.

Двигатель внутреннего сгорания

Мотор — основная часть любого автомобиля. Именно двигатель внутреннего сгорания был популярен долгие годы и устанавливается до сих пор.

Существует две разновидности моторов:

В первом моторе горение происходит благодаря высокой температуре в цилиндре. Смесь сжимается, что и приводит к воспламенению. Для питания таких движков используется дизельное топливо. Агрегаты имеют небольшой расход и большой крутящий момент, однако меньшую мощность. Хорошо подходят грузовикам.

Бензиновый двигатель появился гораздо раньше и до сих пор является самым многочисленным. У него ряд своих преимуществ и недостатков, например, он мощнее дизеля, но не такой экономичный. Используется на легковушках и грузовиках, но большее применение нашел в автоспорте.

Кузов

Кузов — основа автомобиля. На него устанавливают шасси, сиденья, электрооборудование. Кабина авто обеспечивает защиту водителя и пассажиров от погоды, столкновений с другими автомобилями. Кузов в легковых авто является несущей частью, так как именно на него крепится подвеска и двигатель. Подобная конструкция всегда выполняется из металла, но история знает немало автомобилей, когда применялись пластик и дерево.

Рулевое управление

Рулевое управление появилось вместе с первыми способами передвижения. Из примитивных механизмов рулевое управление стало отдельной самостоятельной частью машины.

Простыми словами, это набор деталей, которые преобразуют мускульную силу человека в механическое усилие и изменяют поворот колес. Чтобы упростить это усилие, придумано два вида усилителей:

Электроусилитель руля помогает крутить вал при помощи электродвигателя, а ГУР воздействует на поршни, толкающие рулевые тяги.

Подвеска

Подвеска автомобиля появилась от слова «подвешивать» колеса. Закрепить их жестко к кузову нельзя: все вибрации и удары от ям будут передаваться на водителя и пассажиров, что не очень приятно. Машина должна быть комфортной.

Подвеска влияет не только на комфорт в салоне. Это важная часть управляемости автомобиля. Тип подвески определяет назначение машины. Существует два вида:

Каждая из схем реализуется по-своему и может быть многорычажной или подвеской типа МакФерсон. Первый тип — самый дорогой и используется сейчас на престижных автомобилях. Он мягкий и комфортный. Второй — называется европейским типом подвески большинства современных автомобилей. Самый дешевый, простой и распространенный.

Трансмиссия

Чтобы взобраться в гору, используя максимальный крутящий момент, а потом быстро разогнаться с горы и набрать максимальную скорость, производители авто придумали коробку переключения передач (КПП). Одной из самых распространенных КПП принято считать механическую, где автовладелец сам выбирает передачу в зависимости от скорости, оборотов и нагрузки. Переключение передач — сложный процесс, которому нужно некоторое время учиться.

Но механику постепенно вытесняют «автоматы» или АКПП — автоматическая коробка переключения передач. В такой коробке все действия по переключениям автоматизированы. Есть несколько разновидностей:

Тормозная система

Независимый от основной части тормозов — «ручник» или ручной тормоз — фиксирует автомобиль во время стоянки или даже останавливает его, когда основные тормоза отказали.

Электрооборудование

Полная электризация машин не за горами. Большая часть блоков в машине управляются, диагностируются и работают за счет электроники: КПП, тормоза, двигатель. Основным направлением развития электрики в автомобилях было, есть и будет — создание электрических моторов.

Устройство ДВС

Конструктивно двигатели делят, с учетом устройства и компоновки техники, на которой они установлены. Но сохраняются неизменными принципы, одинаковые для конструкции любого ДВС.

Двигатель комплектуется такими конструктивными узлами:

• блоком цилиндров – основной частью корпуса с проемами для рабочих камер, рубашкой охлаждения (для моторов, охлаждаемых жидкостью), крепежными отверстиями для установки головок и картера, посадочными местами для коленчатого вала и прочими конструктивными элементами;
• кривошипно-шатунной группой – с коленчатым валом, к которому крепятся шатуны, приводящие в действие поршни, двигающиеся внутри цилиндров; инерция вращения поддерживается маховиком;
• газораспределительным механизмом – системой, подающей в камеры сгорания топливо-воздушную смесь, с отводом выхлопа; включает распределительный вал, клапана, приводимые в действие коромыслами, ремнем или цепью, соединенными с коленвалом;
• топливной системой – подает горючее в камеры сгорания, после обогащения воздухом; включает бак, систему трубок для подвода питающей жидкости, карбюратора или инжектора (с учетом особенностей конструктивного устройства), форсунок, насоса, фильтрующего элемента;
• смазочной системой – с подачей смазки к трущимся деталям; включает масляный насос, приводящийся коленчатым валом, систему патрубков и полостей, фильтр и поддон; предусмотрено устройство «сухого» или «мокрого» картера;
• системой зажигания – для поджигания топливно-воздушной смеси; используется только на бензиновых двигателях, поскольку на дизельных моторах топливо с воздухом воспламеняется самостоятельно, при определенном давлении;
• системой охлаждения – может быть воздушной или жидкостной, для снижения температуры корпуса мотора, чтобы предупредить износ и выход из строя элементов;
• электросистемой – источником электроэнергии, необходимой для работы мотора; включает аккумуляторную батарею, генераторный блок, стартер и проводку с датчиками;
• системой выхлопа – для удаления продуктов сгорания в атмосферу, с доочисткой этой смеси, снижением шума от работы двигателя, фильтрующим элементом.

Конструкция узлов совершенствуется, по мере появления новых материалов и конструктивных решений.

С учетом особенностей конструктивного устройства различных элементов двигателей, важно учитывать такие моменты:

• цилиндры могут выполняться отдельно, с запрессовкой в корпус блока, или совместно с корпусом; моноблочные системы не предусматривают восстановления, в связи с тем, что нельзя заменить гильзу;
• корпуса двигателей изготавливают из сплавов чугуна или алюминия, устойчивых к перепадам температуры и высокому давлению;
• головка блока цилиндров выполняется с ним совместно или в виде отдельной детали; при раздельном исполнении возможно использование разных материалов для головки и блока цилиндров;
• работа кривошипно-шатунного механизма может уравновешиваться балансирными валами, расположенными по сторонам от коленвала и нивелирующими влияние инерционных сил; в результате снижается вибрация и шум, исключаются перегрузки двигателя;
• негативное влияние пружин при быстрой работе двигателя с механическим газораспределительным механизмом снижается за счет десмодромной системы управления мотором – со сложной конфигурацией кулачков;
• зависание клапанов исключается легкими материалами для изготовления этих деталей и пружинных элементов, пневматическим приводом;
• альтернатива традиционной конструкции ГРМ – гильзовый способ, разработанный Найтом; предусматривает использование взамен клапанов скользящих гильз, работающих бесшумно и долговечно; этот способ перестали использовать по причинам большого расхода смазочной жидкости, с разработкой верхнеклапанной конструкции;
• ранние модели двигателей комплектовались не стартерами, а генераторами переменного тока (магнето), приводимыми в действие коленчатым валом; это требовало прокручивания вала двигателя для запуска;
• вредное воздействие на экологию выхлопных газов частично снижается каталитическим нейтрализатором, окисляющим и химически преобразовывающим выхлоп;
• электронные системы дополнительно улучшают работу двигателя; изменение фаз газораспределения изменяет нагрузку на мотор, с учетом включенной передачи, снижая потребление горючего; дезактивация цилиндров регулирует объем камер сжатия, отключая ненужные цилиндры; регулировка степени сжатия изменяет объем камер сгорания, с учетом режимов работы мотора.

Эти и другие особенности конструктивно улучшили работу двигателей внутреннего сгорания.

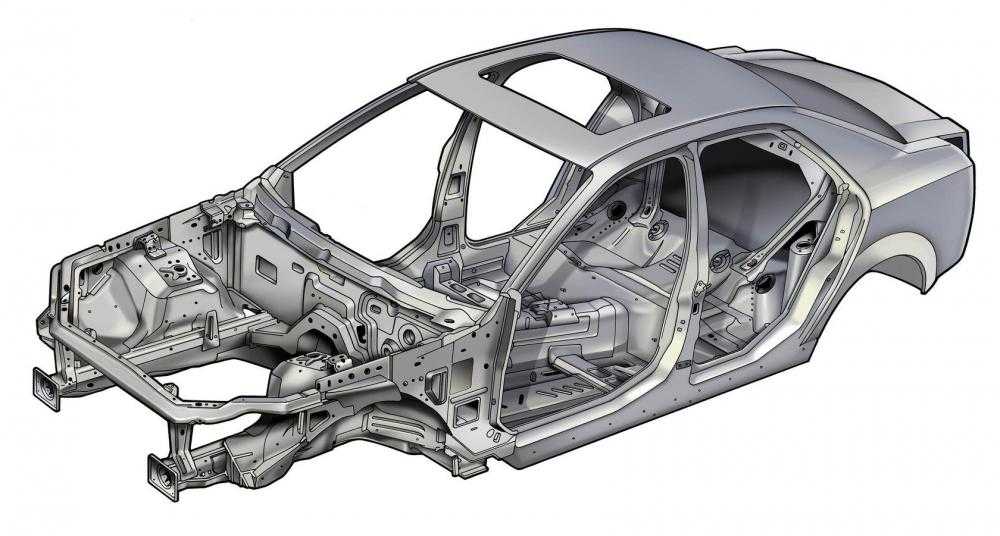

Центральная часть несущего кузова

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при ава­рии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при пере­во­ро­те.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стек­ла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти кор­ро­зии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для дни­ща.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стек­лом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седа­нах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшив­ку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но кор­ро­зии.

Рекомендуем: Электролит для аккумуляторов

Как научиться разбираться в машинах, в том числе и девушкам

Перед тем, как новичок выедет на дорогу, ему следует получить права. Для этого ему необходимо окончить курсы вождения. Среди многочисленных автошкол рекомендуем выбрать те, которые дадут первоначальные сведения об устройстве автомобиля и принципах его работы. Естественно, чтобы понять то, о чем говорит инструктор, нужны определенные познания в технике.

Нелишним будет купить в магазине или найти в интернете книги и пособия об устройстве автомобиля. Они делятся на два типа. Первые рассказывают о принципе работы автомобиля в целом

Другие же уделяют внимание описанию конкретной модели машины

Научившись правильно определять виды автомобиля, можно подобрать тот автомобиль, который вам больше всего подходит.

При покупке своего первого автомобиля важно пообщаться со знакомыми и друзьями, которые уже имеют опыт вождения. Их же можно взять с собой в магазин или на авторынок. При этом следует запоминать полученные советы, поскольку они пригодятся в будущем

При этом следует запоминать полученные советы, поскольку они пригодятся в будущем.

Как правильно выбрать свой первый автомобиль :

https://youtube.com/watch?v=Hzde9NYjzLI

Для обретения новых знаний полезно также время от времени заглядывать в автомобильные журналы и специальные тематические форумы в интернете. Из глянцевых изданий можно узнать о новинках автомобильного рынка. Также там часто встречаются дельные советы автолюбителей по выходу из той или иной сложной ситуации. На форумах можно завязать полезное знакомство с коллегами.

Автомобильный кузов

Основа конструкции любого авто, что определяет его форму, размер, потенциальные скоростные характеристики – кузов. Он нумеруется на заводе при изготовлении, этот номер в определенном месте наносится на кузов методом теснения. Номер кузова, как и заводской номер автомобиля, являются основными в сопроводительных документах на автомобиль, а так же вносятся в регистрационный документ при регистрации в органах ГАИ.

Кузов изготавливается из специальных сортов листовой стали. Он должен обладать достаточной прочностью и жесткостью, чтобы не потерять форму при воздействии довольно значительных механических воздействий. В необходимых местах кузов имеет элементы усиления конструкции из более толстого металла.

Кузов

Главная и самая дорогая часть автомобиля — кузов. Корпус автомобиля защищает все внутренние агрегаты, но это одновременно и основа, на которой держится большинство автомобильных узлов. Главные элементы кузова:

• крыша;
• передние и задние крылья;
• передний, задний бампер;
• рама лобового стекла;
• передняя, задняя панель;
• дверные стойки;
• днище;
• двери, капот, крышка капота;
• пороги.

Если концепция автомобиля предполагает наличие рамы как несущего узла, кузовные запчасти располагаются на раме (шасси). В безрамных конструкциях несущая нагрузка ложится на кузов. По типу действующих нагрузок кузов разделяют:

1. Несущий. До 80 % легковых автомобилей имеют несущую конструкцию кузова, если нет рамы. На деталь приходится до 90% всей динамической нагрузки, которую испытывает машина во время езды.
2. Полунесущий. Схема предполагает распределение части нагрузки на кузов, который жестко соединен с рамой (сидит на ней).
3. Разгруженный кузов. Не имеет жесткого сварного соединения с рамой, устанавливается на шасси через другие детали соединения. Единственную нагрузку, которую испытывает элемент, — это вес груза в кабине. Часто используется на внедорожниках и грузовых машинах.

В зависимости от типа сборки кузов разделяется на классы:

1. Каркасный. В конструкции присутствует жесткий общий каркас, к которому присоединяются детали облицовки. Облицовочные элементы нагрузки не испытывают. Исключение – лобовое стекло.
2. Скелетный тип (полукорпусной, полукаркасный). В конструкции используются несколько главных частей каркаса: дуга, усилитель. Нагрузка распределяется как на кузовной скелет, так и на детали облицовки.

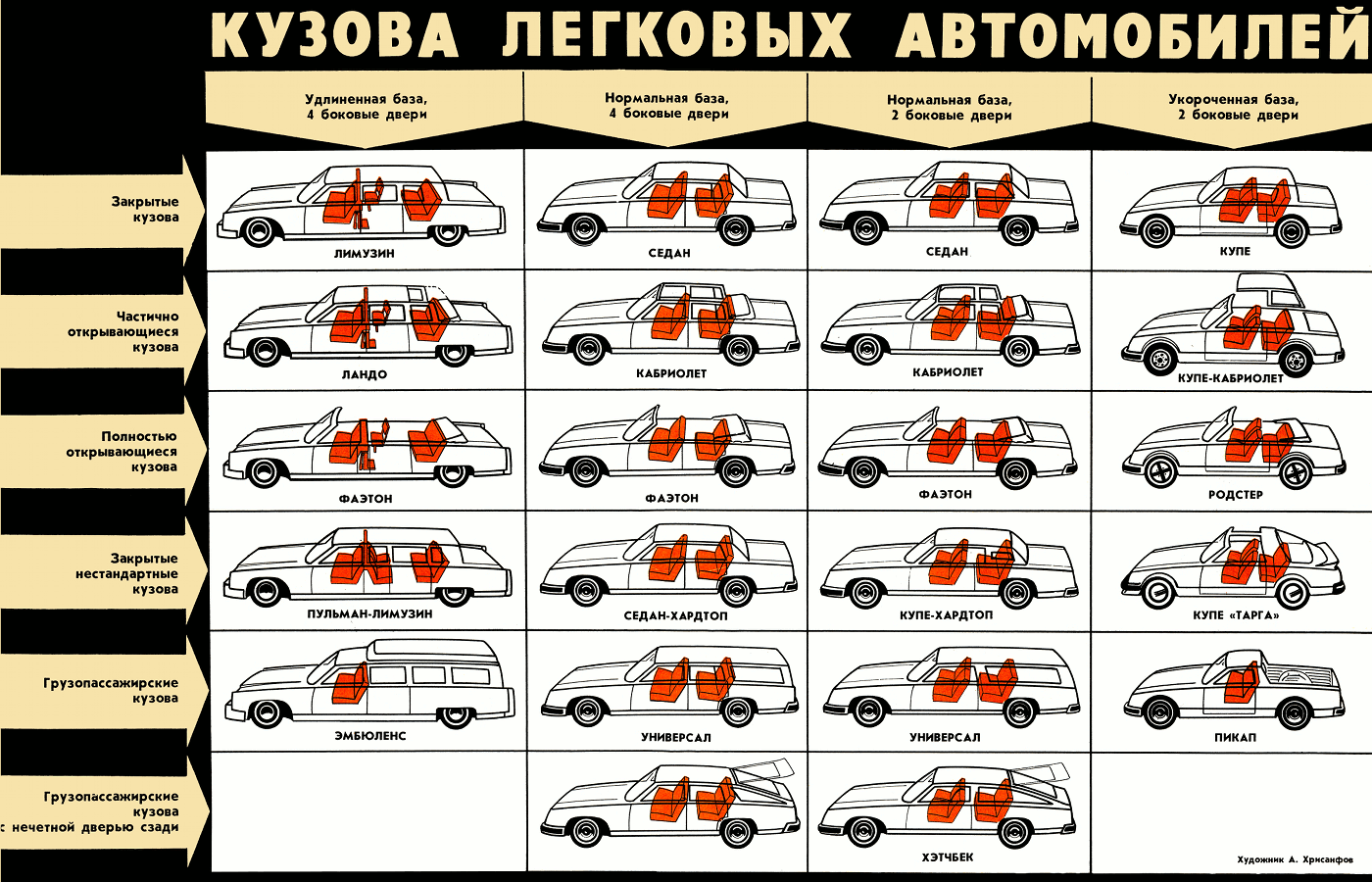

По количеству видимых внутренних объемов различают виды кузова:

• однообъемные;
• полутораобъемные;
• двух- и трехобъемные.

К однообъемному типу кузова можно отнести комплектации Renault Megane Scenic и Toyota Avensis Verso последнего поколения. Если смотреть на автомобиль сбоку, четко виден только один объем. Трехобъемные кузова — это классические седаны, где каркас автомобиля разделен на части: салон, багажник и моторный отсек.

Устройство кузова автомобиля зависит от конкретной модели, но для всех классов характерно наличие этих основных деталей.

Передняя часть

Если рассматривать кузов автомобиля на примере всех поколений ВАЗ, то можно определить главные детали передней части, в который входит моторный и пассажирский отсек:

• поперечины верхняя и нижняя;
• лонжероны фронтальные;
• поперечина двигателя;
• стойка кузова передняя правая;
• стойка кузова передняя левая;
• обвес кузова;
• стойка кузова центральная;
• панель рамы лобового стекла;
• передние крылья;
• бампер передний правый, левый.

Крылья, бампер и обвес — элементы кузовной облицовки. Главные детали передней части кузова: передняя балка и лонжероны. Эти элементы принимают на себя всю нагрузку при лобовом столкновении. Правильно выверенная геометрия кузова не позволит двигателю влететь в салон: он провалится под днище.

Задняя часть

Основные кузовные детали задней части авто — задняя панель, нижняя поперечина, крылья и бампер. В скелетной конструкции навесными элементами остаются:

• панель рамы заднего стекла;
• задние двери;
• боковая панель крыши;
• задний лонжерон;
• пороги;
• крышка багажника.

Задняя часть автомобиля в кузовной конструкции купе не имеет центральной стойки, которая поддерживает крышу. Это главное отличие купе от седана.

К задней части кузова относят и пассажирский отсек, бывают комплектации авто одного модельного года на два или три ряда сидений.

Несущие элементы кузова и навесные боковые детали изготавливаются из высокопрочного металла необходимой жесткости, они способны обеспечить пассивную безопасность пассажиров при боковом столкновении.

Днище

На днище кузова ложится 60 % всего веса автомобиля. Элемент изготавливается из металла и в обязательном порядке проходит горячую оцинковку. Исключением остаются автомобили китайского производства. Отсутствие антикоррозийного покрытия приводит к тому, что днище автомобиля на второй год начинает гнить. Основные элементы:

• усилитель передней стойки;
• порог кузова;
• задняя поперечина пола;
• задний пол.

Крыша

В зависимости от конструкции кузова автомобиля крыша может быть панорамной, изготовленной из прозрачного пластика или стекла или цельной. По конструкции крыши кузов относится к открытому или закрытому типу. Закрытый вариант встречается на таких концепциях:

• седан;
• универсал, лифтбек;
• хэтчбек, фастбек;
• купе;
• лимузин;
• минивэн, микроавтобус;
• хардтоп (жесткий верх).

К открытым типам кузова (без крыши или со съемной конструкцией) относят комплектации:

• кабриолет;
• родстер, фаэтон;
• ландо, брогам.

Что важно знать о механической коробке передач

Рассматривать подробно, как устроена МКПП, нам незачем. Затронем поверхностно лишь основные моменты, которые оказывают влияние на ремонт механической коробки.

Основная цель коробки передач (КП) – передача мощности и крутящего момента от силового агрегата в изменяемом интервале оборотов. Чтобы менять количество вращений, применяют пары шестеренок, у которых разное передаточное отношение. За счет них 1 500 оборотов легко станут несколькими десятками вращений ведущих колес, при этом крутящийся момент увеличится.

Алгоритм работы, как у велосипеда: начало движения на малой «звездочке». Далее разгон до 40 км/ч, потом следует переключение на следующую пару шестеренок, которые имеют меньшее передаточное отношение. Таким образом, скорость повышается. Можно переключаться четыре либо пять раз. В нынешних механических коробках, в основном, пяти- или шестиступенчатые КП.

За счет зацепления соответствующих шестеренок, расположенных на валах, осуществляется передача крутящего момента в МКП. Различают двух- и трехвальные коробки. Первое устройство состоит из ведущего (первичного) и ведомого (вторичного) вала. У второго передача крутящего момента происходит через промежуточный вал, который расположен между первичной и вторичной деталями. Шестерни, которые находятся на валах, постоянно сцеплены. При этом все пары свободно вращаются, кроме одной, которую выбрали в качестве рабочей в данное время.

Для того чтобы выбрать пару, существует специальная муфта, которая называется синхронизатор. Она соединяет шестерни и ведомый вал, чтобы включить необходимую передачу. Вы передвигаете рычаг в КП в салоне автомобиля, при этом с помощью вилки включения и синхронизатора происходит подключение нужной шестерни к ведомому валу, и он получает крутящий момент от силового агрегата, то есть колеса тоже начинают крутиться.

МКПП популярнее АКПП. Перечислим положительные стороны механической коробки (МК):

• Цена. Покупая автомобиль с «механикой», вы экономите от 50 до 100 тыс. рублей.
• Расход топлива намного меньше.
• Ремонт и обслуживание не вызывают сложностей.
• Запасные детали и расходники стоят недорого.
• Коэффициент полезного действия очень высок.
• Узлы и элементы трансмиссии – повышенной прочности и надежности.
• Приспособленность к высоким температурам и крутящим моментам.

Перечисленные выше достоинства делают механическую коробку наиболее востребованной при покупке авто. У различных видов ТС, которые оборудованы МК, возникают похожие проблемы из-за одинаковой конструкции механизма.
