Для чего нужен резонатор выхлопной системы

Как ремонтируют глушитель?

Способы ремонта зависят от характера повреждения, его обширности и особенностей ремонтируемого элемента. Локальной прогорание или коррозия трубы глушителя исправляется установкой вставки. То есть, специалист вырезает участок поврежденной (прогоревшей) трубы и на его место вваривает отрезок трубы подходящего размера и диаметра. Восстанавливается прочность и герметичность выпуска. Если речь идет о ремонте «банки» глушителя, то чаще всего прибегают к установке латки. В этом случае специалист вырезает поврежденный или испорченный участок металла на поверхности и затем вваривает на его место стальную заплатку. При поломке элементов крепежа глушителя просто восстанавливается их целостности при помощи сварки.

Перечисленные выше методы ремонта позволяют сэкономить на покупке нового глушителя или его отдельных частей. Нередко локальный ремонт глушителя невозможен или просто нецелесообразен. Например, приемная гофра, являющаяся эластичным соединением между выхлопной системой и выпускным коллектором двигателя, обычно ремонту не поддается. Лучше всего заменить ее на новую. Также при обширных повреждениях глушителя коррозией целесообразнее его заменить на новый. В зависимости от модели автомобиля и его конструкции выпускной системы возможно менять глушитель не целиком, а отдельными элементами. В любом случае ремонт выхлопной системы должен производиться квалифицированными специалистами.

Статья подготовлена при содействии Автомастерской «НьюстасЕвроСервис».

Евгений Дударев autospot.by

ТИПЫ РЕЗОНАТОРОВ

Подобно множеству деталей резонаторы подразделяются на типы, зависящие непосредственно от двигателей ТС. Данные детали должны соответствовать либо 2-тактному, либо 4-тактному двигателю. С помощью испытаний были подведены следующие итоги:

если деталь взаимодействует с 4-тактным – обороты двигателя сокращаются;
при изъятии детали обороты мотора увеличиваются.

В случае с 2-хтактным двигателем все происходит наоборот. Если убрать этот элемент – мощность мотора снижается, а значит, расход топлива становится больше. Данная трата безосновательна, владелец ТС будет вынужден совершать переплату при меньшей скорости автомобиля.

Ремонт резонатора выхлопной трубы

В основном в резонаторе образуются дыры от ржавчины или трещины. И дабы избежать ремонта такой поломки, необходимо прибегнуть к помощи специалистов на СТО, а также можно еще устранить самому.

И чтоб отремонтировать резонатор, и устранить дыры нужно:

· Собственноручно заготовить из нержавейки или жести заготовки в виде пластин, больше по диаметру, чем отверстие в резонаторе.

· Потом нужно, воспользоваться наждаком, и обработать возле основания отверстия.

· Далее с помощью дрели, сделать на заготовке и резонаторе несколько дырочек, для дальнейшего крепления.

· Также вам понадобится шпаклёвка и отвердитель, дабы закрепить заготовку на выхлопной трубе.

· После того, как заготовка прикреплена, необходимо вкрутить шурупы в ранее заготовленные дырки.

· Также не рекомендуется после починки резонатора запуск двигателя, так как используемое вещество еще не засохло.

Такой метод починки выхлопной трубы поможет вам устранить дырки, и избавит от покупки новой детали на пару лет.

Как произвести замен глушителя собственноручно

Для этой починки необходимо:

· Сам резонатор, приобретённый в автомагазине;

· Прокладки специально для резонатора;

· Крепёжные принадлежности, уплотнительные кольца;

· Специализированная жидкость в виде спрея WD-40, дабы в дальнейшем ваша деталь и крепления отстали от ржавчины.

И делать такой ремонт нужно в строении с ямой.

Производим ремонт, последовательно:

1. Берем в руки спрей и наносим его на головку гайки. Далее нужно попробовать раскрутить крепление выхлопной трубы. Но в случае проблем с откручиванием креплений, необходимо снова нанести жидкость.

2. Далее с резонатора нужно снять крепление в виде хомута, а также с разъединённых труб извлечь уплотнитель.

3. Раскрутив все крепежи, производим полный демонтаж резонатора.

4. При установке новой выхлопной трубы повторяем то же самое, что указано выше, только в обратном порядке.

Когда устанавливаете резонатор, обязательно обследуйте часть возле соединения с глушителем, и всегда нужно помнить об этом, а также не допустить никаких зазоров. Таким образом, при наличии зазоров после установки, эффективность выхлопной трубы будет меньше. И при активном моторе будет сопровождаться громким звуком.

Меняем резонатор глушителя своими руками

Чтобы сменить резонатор без помощи специалистов вам потребуется:

сам резонатор;
комплект прокладок, крепежей, а также уплотнительное соединительное кольцо для нового малого глушителя;
антикоррозийный спрей (например, WD-40);
ключи на 17.

После того как вы подготовили все необходимое, загоните машину на эстакаду или смотровую яму. Воспользуйтесь ручным или стояночным тормозом, либо просто поставьте автомобиль на передачу. Далее:

Обработайте места крепления резонатора к глушителю и сами болты антикоррозийным составом.
Демонтируйте старый резонатор. Если снять его будет сложно, повторите обработку антикором. Скорее всего, болты в любом случае придется срывать, однако есть шанс их уберечь.
Отсоедините хомут, который крепит резонатор к глушителю.
Разъедините трубы и избавьтесь от металлического уплотнителя.
Ослабьте крепежные гайки резонатора, которые соединяют его с нейтрализатором или коллектором.
Приподнимая резонатор, аккуратно снимите подушки подвески с кронштейнов.
Полностью открутите крепежные гайки и снимите малый глушитель.
Установите новый резонатор, действуя в обратном порядке.

Полезно! После того как вы соединили резонатор с глушителей, обязательно убедитесь, что в местах стыков нет щелей или зазоров.

Зачем используются резонаторы

Теперь более конкретно относительно того, для чего нужны резонаторы в автомобилях. Уже название даёт понять, что этот элемент отвечает за резонирование шума или звуковых потоков, которые образуются в процессе работы мотора.

Если говорить простым языком о том, зачем резонатор в выхлопной системе, то это гаситель звуковых колебаний в момент, когда выхлопные газы выходят из камеры сгорания. Но это далеко не все функциональные возможности компонента. На деле резонаторы выполняют одновременно несколько задач, хотя основной считается именно резонирование, либо гашение звуков. Преимущественно низкочастотных.

Специалисты утверждают, что резонатор в конструкции выхлопной системы служит не только для отвода газа и снижения уровня шума. Ещё один момент, для чего служит устройство, заключается в повышении полезной мощности силовой установки. Не зря спортивные автомобили подвергаются специальным доработкам, где стандартный резонатор меняется на более эффективный вариант. В таких случаях размещение элемента происходит непосредственно за прямотоком.

Прямоточная система выхлопа

Крайне важной функциональной особенностью резонатора является его способность снижать температуру выходящих выхлопных газов. Тем самым заметно продлевается срок службы всей системы и глушителя в частности. Как дополнение можно отметить факт снижения уровня вредных выбросов за счёт участия резонаторов в работе выхлопной автомобильной системы

Как дополнение можно отметить факт снижения уровня вредных выбросов за счёт участия резонаторов в работе выхлопной автомобильной системы.

Учитывая функции и назначение этого элемента, возникают вопросы касательно того, можно ли убрать из автомобиля резонатор, что произойдёт и какие последствия возможны. Некоторые считают удаление такого элемента глупостью. Но есть далеко не один такой водитель, который убирал конструкцию.

Для ответа на этот вопрос следует учесть, что будет при эксплуатации автомобиля без резонатора. Произойдёт следующее:

значительно усилится звук работы выхлопной системы. Иногда он превышает все допустимые нормы, становится крайне неприятным и шумным. Во многом уровень шумности зависит от мощности двигателя и его оборотов;
особенно заметным повышение шумности будет при низкочастотном диапазоне. Именно гашением низких звуков занимается резонатор;
повысится температура выходящего выхлопного газа, который проходит через глушитель автомобиля. Это существенно снижает срок его службы. В скором времени глушитель придётся менять;
нарушится штатное распределение ударных волн в газовой среде. Параллельно поменяются зоны разряжения. Всё это ведёт к заметным потерям двигателя по мощности;
настройки по расходу топлива также нарушатся. Это приведёт к увеличению потребления горючего.

Полностью отказаться от использования резонатора можно только в определённых ситуациях, когда проводится комплексный тюнинг выхлопной системы с установкой дополнительных элементов и специальной настройкой. Если просто вынуть из выхлопа резонатор, и продолжить эксплуатировать автомобиль в таком состоянии, ничего кроме повышенного шума и ускоренного износа со всеми вытекающими последствиями это не даст.

Что такое резонатор и чем они отличаются друг от друга

Добро пожаловать! Резонатор — прежде чем мы начнём разбирать в чём же их различие между собой, скажем пару слов про них, во-первых данный агрегат имеет ещё массу других названий, кстати часто встречающиеся названия у этого агрегата именно резонатор и просто дополнительный автомобильный глушитель, давайте перейдём всё же чуть по ближе к данной теме.

Примечание! В самом конце размещён интересный ролик, если вам действительно интересно что такое резонатор, то в таком случае просмотрите его там сказано очень многое про данный агрегат!

Что такое резонатор? (Более подробно)

Во-первых вы должны понимать то что данный агрегат, это всё основная часть выхлопной системы и поэтому практически на всех автомобилях Вазовского семейства он присутствует, выполняет он роль некой трубы которая располагается по самой середине автомобиля и поэтому как таковой дополнительный глушитель имеет намного больше шансов попасть под удар, чем к примеру та же самая приёмная трубка, да кстати в основном под удар попадают бачок или бачки резонатора (Об этом чуть позже) и в основном деформированные бачки дополнительного глушителя очень заметны на так называемых опущенных автомобилях, по другому на низких, для того чтобы вы имели хоть какое то представление о данном дополнительном глушители, то в таком случае просмотрите подготовленное специально для вас фото, на котором стрелками указан сам резонатор, а так же те места где он крепиться с приёмной трубой (Синяя стрелка) и с задней частью глушителя (Зелёная стрелка).

Примечание! Данное фото выше, было сделано под днищем автомобиля ВАЗ 2106, на других автомобилях Вазовского семейства дополнительный глушитель располагается практически так же!

Виды резонаторов:

На данный момент существует очень множество различных видов, как говориться для каждого автомобиля свой, да и на самом деле так, практически на каждом автомобиле Вазовского семейства используется свой резонатор, но они все очень похожи между собой, для примера возьмём дополнительный глушитель с классики. На классических машинах а это линейка ВАЗ 2101-ВАЗ 2107, используются резонаторы с двух видом, а именно дополнительный глушитель с одним и двумя бачками, разберём их более подробно:

Резонатор с одним бочком – главная его особенность заключается в том, что он дешевле стоит, в отличие от дополнительного глушителя с двумя бочками. По размеру оба вида резонатора практически схожи между собой, там вся особенность в них заключается только лишь в том, что к свободному месту в резонаторе с одним бочком приваривается как ещё один так называемый дополнительный бачок и тем самым получается дополнительный глушитель с двумя бочками.

Резонатор с двумя бочками – начнём с того, что по стоимости он немножко превышает резонатор с одним бочком, но главная его особенность заключается в том, что двигатель с ним работает тише и тем самым вы едете в спокойном автомобиле и можете беспрепятственно наслаждаться музыкой и не отвлекаться постоянно на звук мотора, так как на автомобиле где установлен данный агрегат с одним бочком, двигатель а именно его выхлопная система работает громче, что создаёт некий дискомфорт при этом.

Примечание! При выборе резонатора следует обращать внимание на его размеры, потому что не каждый резонатор сможет встать идеально в днище автомобиля, а так же не каждый данный агрегат сможет беспрепятственно со стыковаться с приёмной трубой вашего автомобиля и задней частью глушителя, поэтому при выборе будьте аккуратнее и обращайте на это особое своё внимание!

Ссылка! Как заменить резонатор — на классике? Как заменить дополнительный глушитель — на автомобилях семейства Самара?

Vaz-Russia.ru

Как устроен резонатор?

Любой автомобильный механизм в рабочем процессе создает определенный шумовой эффект. Особенно это касается двигателей внутреннего сгорания. Для снижения шумового эффекта каждая автомашина в штатном режиме оборудуется глушителем, являющимся элементом выхлопной системы.

Любая выхлопная система включает несколько комплектующих элементов и является одной из важных автомобильных систем. Она не только влияет на экологичность автомобиля, чему последнее время уделяется особое значение, но и на качество функционирования и безопасность автомобиля. От состояния ГРМ зависит и срок полезной эксплуатации авто.

Функции резонатора и необходимость его наличия

Резонатор является неотъемлемой частью выхлопной системы. Он отвечает за точное по времени удаление из камеры силового агрегата уже отработанных газов, соответственно, освобождая камеру для новых.

Большинство профессионалов полагает, что исключительно качество резонатора определяет полезную и возможную к получению мощность двигателя. Именно по этой причине спортивные авто с высокими мощностными характеристиками являются модернизированными в части замены штатных (стандартных) резонаторов на более совершенные варианты.

Резонатор расположен за прямотоком, что обеспечивает его способность принимать основной объем токсичных и высокотемпературных газов. Несложно понять, что высококачественная работа резонатора прямо влияет на улучшение ходовых свойств автомашины.

Базовый принцип функционирования резонатора

Резонатор конструктивно представляет собой многоуровневую структуру, где определенный уровень отвечает за выполнение своих функций:

резонатор воздушного фильтра включает в свой состав отражатели, гасящие попадающие на них потоки газообразной среды посредством трения частиц газообразной среды, следующих двумя потоками внутри резонатора впуска;
резонаторы выпуска и впуска одинаковы по своей роли, продвигая через систему газообразную среду.

Действенность и предельная по своим возможностям работоспособность резонатора зависимы от трех основных аспектов:

состояние катализатора;
диаметр труб;
незасоренность глушителя.

Типы резонаторов

Все резонаторы соответствуют определенному типу двигателя, поэтому бывают лишь 2-х видов:

для 2-тактных двигателей;
для 4-тактных двигателей.

Эксплуатационным путем был отмечен факт того, что вкупе с 4-тактным двигателем резонатор представляет собой скорее помеху, нежели действенную помощь. Демонтаж резонатора в данном случае способен привести к увеличению мощностных характеристик примерно на 15%. При работе в паре с 2-тактным двигателем, удаление резонатора приведёт к противоположному эффекту. Его отсутствие приведет к удалению не только газов, но и не сгоревшего полностью топлива. Как следствие – падение скорости на фоне повышенного топливного расхода.

Что представляет собой резонатор?

Одна из основных частей системы вывода сгоревших газов – резонатор глушителя. Что это такое?

Резонатор – важная деталь системы вывода выхлопных газов любого средства передвижения, что по своему внешнему виду похожа на небольшой глушитель. Вследствие этого эту часть иногда и называют дополнительный глушитель.

Сам по себе этот узел снижает уровень шумности работающего силового агрегата, но это всего лишь вторичный эффект выполнения самой важной его функции – обеспечить ровный поток сгоревших газов по всей выхлопной автомобильной системе. В процессе работы автомобильного двигателя независимо от количества оборотов в коллекторе появляются прерывистые уровни давления газов

Частота их во многом зависит от количества используемых цилиндров в моторе и оборотов его коленвала. Резонатор как раз и предназначен для устранения этих прерывистых уровней

В процессе работы автомобильного двигателя независимо от количества оборотов в коллекторе появляются прерывистые уровни давления газов. Частота их во многом зависит от количества используемых цилиндров в моторе и оборотов его коленвала. Резонатор как раз и предназначен для устранения этих прерывистых уровней.

Основные неисправности резонатора.

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

ПОДРОБНОСТИ: 4 эффективных метода устранения вмятин от града на кузове автомобиля

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

Увеличение шума в системе выхлопа – происходит из-за плохой работы резонатора, и вследствие чего не позволяет действовать глушителю в режиме оптимальной работы.
Наличие звенящего или дребезжащего звука в резонаторе – происходит, из-за болтания в камерах резонатора кусков оторванного металла, возникших в результате разрушения или прогара деталей в резонаторе.
Понижение мощности двигателя – происходит из-за “закупоривания” резонатора в процессе его разрушения, вследствие чего пропускная способность нарушается. Также данная неисправность нарушает процесс отражения и гашения пульсации газов выхлопа.

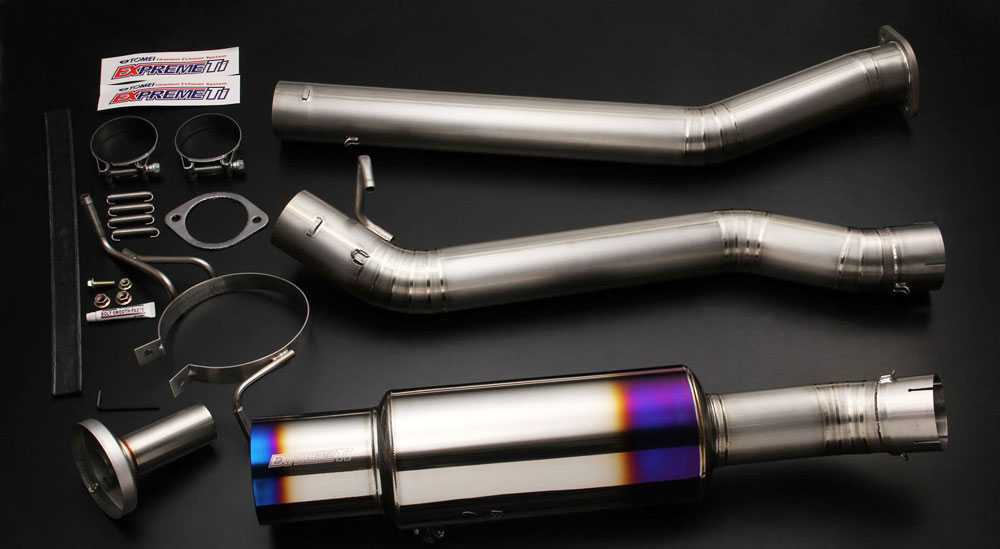

Самостоятельный тюнинг выхлопной системы

Процесс самостоятельного усовершенствования выхлопной системы может производиться в гараже, если автолюбитель на достаточно хорошем уровне владеет необходимым оборудованием: болгаркой, сварочными аппаратами и устройством для сгибания труб. При самостоятельном выполнении данного вида улучшения автомобиля необходимо выполнить смену всей конвейерной и стандартизированной выхлопной системы транспортного средства на прямоточную.

Кроме умения работать с оборудованием, важное условие при самостоятельном выполнении тюнинга выхлопной системы – стопроцентное знание этой системы вашего авто: тип, материал и диаметр глушителя, соотношение технических характеристик. Чтобы усовершенствовать механизм работы выхлопа, избежав неприятных последствий, важно учитывать каждую мелкую деталь

Легче будет совершить собственноручный тюнинг, используя прямоточную оригинальную выхлопную систему, полностью соответствующую структуре и характеристикам автомобиля. Для этого понадобятся инструменты и подъёмник.

Какие виды тюнинга можно сделать своими руками?

Видеотюнинг. Поскольку он производится лишь для улучшения внешнего вида автомобиля, организовать его самостоятельно не составит труда. Достаточно будет сменить старую насадку на глушитель на новую, которая вас больше устраивает в визуальном плане. Насадки вы можете приобрести в магазине автозапчастей или заказать по интернету.
Аудиотюнинг. Тоже возможен для самостоятельного выполнения, но требует некоторых инструментов и следования инструкции (представлена ниже).
Технический тюнинг рекомендуется выполнять только при особой необходимости и только в специализированных учреждениях – автомобильных салонах, чтобы быть уверенным в безопасности процесса и удовлетворительном конечном результате в виде повышения мощности автомобиля.

Это интересно: Как снять передний бампер Chevrolet Cruze: крепление, пыльник, усилитель

То же самое касается и эффекта «языка дракона» — данный вид тюнинга выполняется при полноценном вмешательстве во внутреннюю структуру выхлопной системы автомобиля и правильное его выполнение напрямую влияет на безопасность.

Необходимые инструменты и оборудование

Для самостоятельного улучшения выхлопной системы своего автомобиля вам понадобятся следующие приборы:

купленный или сваренный новый коллектор (рекомендуется обратить внимание на модель 4.2.1 с тривиальным названием «паук»);
старая или новая последняя доля глушителя;
может понадобиться подъёмник;
дрель;
болгарка;
газовый резак;
может понадобиться аппарат для сварки.

Пошаговая инструкция по тюнингу своими руками

Чтобы правильно организовать тюнинг выхлопной системы собственноручно, следуйте следующим указаниям:

приготовьте все нужные в процессе приборы и инструменты;
выкрутите или высверлите гайки, чтобы произвести снятие прежнего коллектора;
установите новый системный коллектор на место прежнего, в обязательном порядке хорошо после этого закрутив гайки – в процессе работы автомобиля они испытывают предельные температуры и максимальные нагрузки. Рекомендуется их солидолом или обработанным маслом, чтобы устанавливать было удобнее;
точно следя за местом установки, поставьте банку от другого авто на прежний глушитель. Если есть проблема различия диаметров, можно решить её с помощью аппарата для сварки;
попробуйте завести устройство и прислушайтесь к звуку выхлопа при различных оборотах.

Вот таким способом стоит осуществлять тюнинг выхлопной системы. Преимущество такого усовершенствования – возможность автолюбителю самому настроить звук, который он бы хотел слышать при выхлопе.

Виды

Резонаторы или дополнительные глушители классифицируют в зависимости от того, на двигателях какого типа они используются.

Потому различаются 2 основных вида устройств.

Предназначенные для установки на двухтактные двигатели. Если транспортное средство оснащается подобным мотором, что в наше время встречается не так часто, то резонатор становится обязательным элементом компоновки выхлопной системы. Если резонатор будет отсутствовать, это моментально приведёт к увеличению количества потребляемого топлива. Изменится работа мотора в худшую сторону, снизится скорость и мощность. Это обусловлено тем, что удаляться будет не только отработанный выхлопной газ, но также и не до конца сгоревшее топливо. Отсюда падение скорости параллельно с увеличением расхода топлива.
Резонаторы, устанавливаемые на четырёхтактные силовые установки. В случае с такими двигателями резонатор может сыграть не на пользу автомобилю, а создать определённые дополнительные проблемы. Демонтаж позволяет увеличивать уровень мощности двигателя примерно на 15%. Опытные автомобилисты считают, что на четырёхтактных моторах резонатор только мешает нормальной работе двигателя. Да, если его убрать, мощность действительно повысится. Но одновременно ухудшится экологичность транспортного средства, выхлоп начнёт загрязнять окружающую среду. Потому на 4-тактных моторах всё равно стоят резонаторы, позволяющие достичь требуемых экологических норм.

Есть ещё одна дополнительная классификация, которая различает резонаторы по их конструктивным особенностям.

На некоторые автомобили устанавливаются стандартные элементы моноблочного типа. Но постепенно практически все переходят на комбинированные устройства.

Второй тип резонаторов состоит из двух основных частей. Это классическая конструкция с трубой и перегородками, а также камера, заполненная специальными материалами, обладающими свойствами шумопоглощения. Зачастую в конструкциях используют материалы на основе базальтового волокна.

Комбинированные устройства являются более эффективными, современными и полезными в работе автомобильных двигателей и выхлопных систем. Потому на большинстве автотранспортных средств встречаются именно такие типы резонаторов.

Малые глушители или резонаторы глушителя разделяют по их размерам. Различают следующие подкатегории:

короткие;
средние;
длинные.

Ещё иногда классифицируют резонаторы в зависимости от их объёма. Это полезный способ классификации, поскольку во многом именно от объёма зависит, насколько эффективным окажется резонатор в конструкции автомобильной выхлопной системы. Если будет наблюдаться дефицит объёма в резонаторе, то в момент резкого нажатия водителем на педаль газа уровень шума окажется крайне высоким. Кому-то этот звук нравится, а потому специально устанавливаются резонаторы. Но из соображений безопасности системы выхлопа, а также из уважения к окружающим людям, лучше устанавливать устройств с достаточным рабочим объёмом.

Резонаторы или малые глушители изготавливаются из различных материалов. Наиболее бюджетные конструкции создают на основе алюминированной стали. Хотя в действительности это самая простая сталь, поверх которой наносится небольшой слой алюминия. Выглядят, как полноценно алюминиевые, но по факту не способны выдерживать значительные нагрузки. Требуют более частой замены. Слой алюминия только временно предотвращает образование коррозии на устройстве.

Резонатор глушителя автомобиля

Если автомобилист хочет получить действительно качественный, долговечный и эффективный резонатор, когда стандартный заводской элемент не устраивает или износился, оптимально выбирать конструкции на основе нержавеющей стали с двойным корпусом.

Выхлопная система постоянно подвергается сильным нагрузкам в виде высокой температуры. В результате периодически происходят сбои в нормальной работе всего автомобиля. Чтобы поломка резонатора или иного компонента не стала неожиданностью для автовладельца, настоятельно рекомендуется проводить профилактическую проверку и диагностику работоспособности узла. Заметив первичные признаки неисправностей, можно своевременно принять меры, провести ремонтно-восстановительные работы или просто полностью заменить вышедший из строя резонатор.

Устройство резонатора и заднего глушителя

« Назад 17.06.2016 04:01

Резонатор и задний глушитель выполняют одну и ту же функцию: снижение уровня шума, но при этом имеют разную конструкцию. Резонатор является одним из типов глушителей и очень часто называется средним глушителем, так как расположен в средней части выхлопной системы. Давайте попробуем разобраться, чем же различаются глушители? По своей конструкции их можно разделить на следующие типы:

Ограничитель. Принцип его работы довольно простой. Труба входит в корпус глушителя, где имеет сильное сужение, соответственно появляется акустическое сопротивление. Продавливаясь через сопротивление, выхлопные газы попадают в ёмкий корпус глушителя и колебания сглаживаются объемом. Энергия рассеивается в дросселе, нагревая газ. Чем меньше отверстие, тем больше сопротивление потоку, следовательно, снижается мощность двигателя, но сглаживание становится эффективнее. Данная конструкция является не самой эффективной, однако довольно часто используется в качестве резонатора;

Отражатель. В корпусе глушителя делается большое количество так называемых акустических зеркал. При отражении звуковой волны, часть энергии теряется. В глушителях с конструкцией отражатель целый лабиринт акустических зеркал, следовательно, на выходе звук от работы двигателя значительно снижается. По такому принципу построены пистолетные глушители. Такая конструкция является более эффективной, однако, из-за большого количества зеркал, газовый поток много раз отражается, следовательно, также создается определенное сопротивление.

Резонатор. Принцип его работы является использование замкнутых полостей, расположенных рядом с трубопроводом и соединенных с ним множеством отверстий. В большинстве случаев в корпусе бывает два не равных объема, разделенных глухой перегородкой. Каждое отверстие, включая замкнутую полость, является резонатором, возбуждающим колебания собственной частоты. Условия распространения резонансной частоты резко меняются, поэтому она эффективно гасится за счет трения частиц газа в отверстии. Данный тип глушителя эффективно гасит низкие частоты, к тому же не создает для газов существенного сопротивления, так как не уменьшает сечение. Чаще всего используются в качестве среднего глушителя

Поглотитель. Принцип работы поглотителя заключается в поглощении акустических волн пористым материалом поглотителем. Если в стекловату направить звуковую волну, то она вызовет колебания волокон, которые за счет трения друг о друга преобразуют звук в тепло. По сути, поглотители являются прямоточными, так как не используют изгибов, отражений и уменьшения сечения трубы, а окружают трубу с проделанными в ней прорезями поглотительным материалом. Следовательно, такая конструкция имеет минимальное сопротивление, но довольно плохо поглощает звук.

Ну вот, когда мы разобрались с типами глушителей, можно понять устройство резонатора и заднего глушителя. Чаще всего устройством резонатора является его одноименная конструкция глушителя типа «резонатор». Ну а задний глушитель чаще всего имеет, либо конструкцию типа «отражатель», либо сложную, комбинированную конструкцию.

Причинами выхода из строя резонатора и заднего глушителя являются механические повреждения и коррозия. Задняя часть глушителя больше подвержена коррозии, так как после остановки двигателя горячие газы в глушителе остывая, сжимаются, тем самым всасывая холодный, влажный воздух с улицы. Далее влага соединяется с выхлопными газами и, растворяясь, образует слабые кислоты, которые способствуют ускорению коррозии.

Последствиями выхода резонатора и заднего глушителя из строя обычно являются громкий рёв от работы двигателя, а также попадание выхлопных газов в салон автомобиля.

Возможные неисправности резонатора

Неисправный резонатор глушителя способствует не только увеличению шума при работе мотора, но и к снижению его мощности, а также к проникновению выхлопных газов в салон автомобиля. О наличии поломок устройства свидетельствуют следующие признаки:

неудовлетворительная работа глушителя, связанная с выходом из строя резонатора. Показателем этого является увеличение шумности работы автомобиля.
появление звука дребезжащего металла. Это связано с разрушением внутренней части резонирующего блока, что приводит к нарушению крепления одной из неработающих камер.
уменьшение мощности двигателя. Происходит в связи с уменьшением пропускной способности дополнительного глушителя.

Под воздействием высоких температур изделия часто прогорают, и установить их целостность позволяет визуальная проверка. При выявлении одного из указанных признаков неисправности следует заменить резонатор. Не обязательно покупать оригинальный, можно подобрать один из универсальных резонаторов. Обращение в автомастерскую потребует определенных затрат, поэтому дешевле поменять резонатор самостоятельно. Но при отсутствии навыков, как проверить его работоспособность, лучше довериться специалистам. Во избежание неприятных сюрпризов рекомендуется производить периодическую диагностику и своевременное обслуживание.

Правильно функционирующий резонатор глушителя обеспечивает не только комфортную эксплуатацию автомобиля, но и соответствующие параметры работы двигателя, что сказывается на сроке его службы.
