Дефлектор на капот: зачем он нужен, плюсы и минусы, установка своими руками

Назад, к истокам

Моторизированный экипаж 1886 г. в. Готлиба Даймлера (слева) и автомобиль c мотором, патент на который был оформлен Карлом Бенцем (справа), выставлены в первом зале легендарных автомобилей в музее Mercedes-Benz.

Подавляющее большинство автомобилей сегодня имеют двигатели, которые работают на бензине или на дизельном топливе, то есть двигатели внутреннего сгорания (ДВС). Прототип такого мотора был изобретен почти 150 лет назад, в 1860 году, бельгийским механиком Этьеном Ленуаром. Но никакого применения эта неуклюжая и малоэффективная штуковина не получила. Только через 16 лет служащий из Кельна Николай%Август Отто и его партнер Евгений Ланген создали газовый 4%тактный ДВС, который был на что-то годен. На самодвижущийся экипаж этот двигатель ставить было нельзя – настолько он был громоздким и тихоходным, зато получил довольно широкое распространение в качестве стационарного силового агрегата.

Технологический прорыв произошел, когда за дело взялись технический директор завода Отто в Дойце Готлиб Даймлер и его соратник Вильгельм Майбах. 1882 год можно считать годом рождения автомобильного двигателя, хотя заработал он лишь год спустя. Уже первый двигатель Даймлера годился и для транспортного, и для стационарного применения. Работал он и на газе, и на бензине.

Как известно, уже через три года Готлиб Даймлер построил по сути дела первый мотоцикл и должным образом выправил патент на одноколейный экипаж, а еще через год – на четырехколесный. Независимо от него Карл Бенц построил свой экипаж с газовым двигателем.

Несколько позже Рудольф Дизель изобрел ДВС, который, в отличие от двигателя Отто, работал не на бензине, а на солярке. В своей конструкции Дизель с успехом использовал как раз то, чего старались избежать Отто, Даймлер и Майбах – детонацию.

Но самое занятное в этой истории то, то еще за несколько лет до изобретенных Даймлером и Бенцем автомобилей, Старом Свете и за океаном появились электромобили и экипажи с паровым двигателем, которые некоторое время доминировали на дорогах цивилизованных стран. В США, например, в 1899 году только 22% всех выпущенных механических экипажей составляли «бензиномобили», 38% – электромобили и 40% – «паромобили». Но к 1905 году положение изменилось, и автомобили с ДВС составляли уже 70% парка.

Паромобили не выдержали конкуренции из-за сравнительной сложности и громоздкости паровых двигателей, а электромобили – из%за колоссального веса аккумуляторных батарей, которых едва хватало на 30—50 км пути, в то время как обычный автомобиль на полностью заправленном баке спокойно пробегал раз в пять, а то и в десять больше.

Эта информация вам пригодится

Дочитали до конца? Как прошло первое виртуальное знакомство с автомобилем? Думаете все очень сложно и непонятно? Не беспокойтесь, все с этого начинали. Изучение темы и практика дадут свои положительные плоды. Вы научитесь самостоятельно обслуживать свой автомобиль. Сначала это будет просто проверка уровня жидкостей, инспекция общего состояния двигателя и его агрегатов. Вы научитесь определять течи, состояние шлангов, простейшие технические поломки, к примеру незатянутые клеммы АКБ или ослабшие хомуты. Дальше больше и в итоге глазом не успеете моргнуть, как научитесь самостоятельно менять масло в двигателе, коробке и заменять тормозные колодки. Кто знает, может обслуживать автомобиль вам так понравится, что вы научитесь перебирать двигатель и подвеску? Все в ваших руках!

А до тех пор, если есть интерес, начинайте штудировать эксплуатационные инструкции, читайте форумы и попросите опытного товарища показать вам основы обслуживания на примере вашего автомобиля.

Помните, что необходимо регулярно проверять уровень технических жидкостей: моторное масло, гидроусилитель рулевого управления, при необходимости инспектировать уровень масла в КПП. Не забывайте посматривать и за температурой охлаждающей жидкости, двигатели крайне не любят перегрева. Следите за правильным давлением в шинах, сход развалом (желательно проверять схождение-развал раз в полгода) и зарядкой аккумулятора (в идеале меняйте аккумулятор на новый раз в три года).

Совет: При замене АКБ, сначала снимается отрицательная клемма, затем положительная. Ставятся клеммы аналогично, сначала плюс к плюсу, потом минус к минусу.

Заведите журнал, в который будут вноситься все проведенные работы по машине. Отмечайте при каком пробеге они были выполнены. Ведь только при регулярном правильном обслуживании ваш автомобиль прослужит дольше и будет приносить вам радость, а не разочарование от внезапных поломок.

Итак, все началось с покупки мною автомобиля (выбор пал на ВАЗ 2107). А как известно, приобретение автомобиля обязывает владельца (для начала) хоть немного разбираться в его техническом обслуживании и соответственно ремонте. Но для меня (начинающего автолюбителя) все то, что находилось под капотом было огромной тайной. Конечно, опыт набирается с годами, а поскольку последнего у меня не было (и о «внутренностях» автомобиля я знал очень мало, практически ничего) понемногу я стал разбираться с особенностями конструкции моих «Жигулей». Поэтому, дабы моим коллегам (начинающим автолюбителям) подкапотное пространство и все что в нем находится, не казалось чем-то уж больно «темным», в этой статье я расскажу, что где находится и что за что отвечает.

1 — радиатор; 2 — аккумуляторная батарея; 3 — всасывающий патрубок; 4 — терморегулятор; 5 — монтажный блок реле и предохранителей; 6 — воздушный фильтр; 7 — пробка маслозаливной горловины; 8 — вакуумный усилитель тормозов; 9 — бачок тормозной системы; 10 — бачок гидропривода выключения сцепления; 11 — расширительный бачок системы охлаждения; 12 — бачок омывателя; 13 — крышка (пробка) радиатора; 14 — катушка зажигания; 15 — электровентилятор; 16 — верхний шланг радиатора; 17 — прерыватель-распределитель; 18 — крышка головки блока цилиндров.

Теперь о главном.

1. Аккумулятор – Предназначен для питания электрооборудования при неработающем двигателе или же при незначительных оборотах последнего. При работающем двигателе электропитание в основном осуществляет генератор, который кроме того также подзаряжает батарею

Аккумулятор относится к тем предметам, которые должны находится под особым вниманием

2. Воздушный фильтр – служит для очистки (обработки) поступающего в цилиндры двигателя воздуха. Он состоит из корпуса с приемным патрубком, крышки и фильтрующего бумажного элемента. Знайте, от состояния фильтрующего элемента зависит правильное «воздушное» питание двигателя. При сильном засорении или разрушении возможны достаточно сильные потери в мощности (Плохая тяга).

Альтернативы

Проспер Л’Оранж (1876–1939), отец современного дизеля, работал в компании Benz & Cie.

Первая удачная конструкция подобногорода – газовая турбина – была разработана еще до Второй мировой войны. Газотурбинный двигатель лишен практически всех недостатков поршневого. Он имеет больший КПД, у него нет ни клапанов, ни ГРМ, ни кривошипно-шатунного механизма, ни поршней, ни цилиндров. Только турбина (множество легких лопаток на вращающемся диске) и компрессор (опять множество лопаток на другом диске). И работать такой мотор в принципе может на любом виде жидкого или газообразного топлива – лишь бы горело.

Однако у газовой турбины есть по крайней мере два недостатка, которые ставят под большое сомнение ее установку на автомобиль. Первый – в несколько раз большая по сравнению с поршневым

ДВС скорость вращения, а второй – большая инерционность. Ну не любит турбина быстро разгоняться и быстро останавливаться. Для самолетов эти недостатки несущественны, а для автомобиля – более чем критичны.

Немецкий инженер Феликс Ванкель предложил свой вариант ДВС без кривошипно%шатунного механизма – роторно-поршневой двигатель (РПД). Клапанов, кстати, там тоже не было. Изобретение это поражало своим изяществом. Представьте себе, что внутри непростой по форме камеры по сложной траектории движется трехгранный ротор. Он постоянно разделяет камеру на рабочие зоны, в которых и происходят впуск, сжатие, рабочий ход и выпуск, при этом роль поршней выполняют три стороны ротора. Ротор соединен зубчатым колесом с эксцентриковым валом. Двигатель Ванкеля не обременен де талями, потому отличается высокой

удельной мощностью и приемистостью, к тому же РПД значительно компактней и легче поршневого ДВС. Однако конструкция двигателя Ванкеля имеет свои врожденные болезни. Сложность форм камеры и ротора делает его дорогим в производстве и недолговечным, а неполное сгорание рабочей смеси приводит к высокому расходу топлива.

Ходовая часть

Комплекс механизмов и деталей, служащих для перемещения автомобиля и погашения, возникающих при этом вибраций и колебаний, называется ходовой частью. К ходовой части относятся:

рама, к которой крепятся все остальные элементы ходовой части (в безрамных машинах для их крепления используются элементы кузова автомобиля);

Ходовая часть – это комплекс устройств, при взаимодействии которых осуществляется перемещение автомобиля по дороге

• колёса, состоящие из дисков и шин;
• передняя и задняя подвеска, которая служит для гашения колебаний, возникающих во время движения, и бывает рессорная, пневматическая, пружинная или торсионная, в зависимости от применяемых демпфирующих элементов;
• балок мостов, служащих для установки полуосей и дифференциалов, они имеются только в авто с зависимой подвеской.

Электрооборудование и системы помощи водителю

Многое в машине контролируется электрикой. Она довольно сложная, но значительно облегчает процесс вождения и делает пребывание в салоне максимально комфортным. Именно она запускает двигатель, поддерживая его в рабочем состоянии. Блок управления, аккумулятор, генератор, распределитель, искрообразующие свечи, — всё это отдельные части автомобиля, без которых невозможно представить его нормальное функционирование.

Второстепенными элементами автоэлектрики являются источники освещения: фонари, габаритные огни, поворотники, подсветка салона и т. д. Сюда же относится звуковой сигнал, всевозможные датчики и регуляторы.

К электрооборудованию можно причислять и системы, призванные улучшать курсовую устойчивость и управляемость автомобиля.

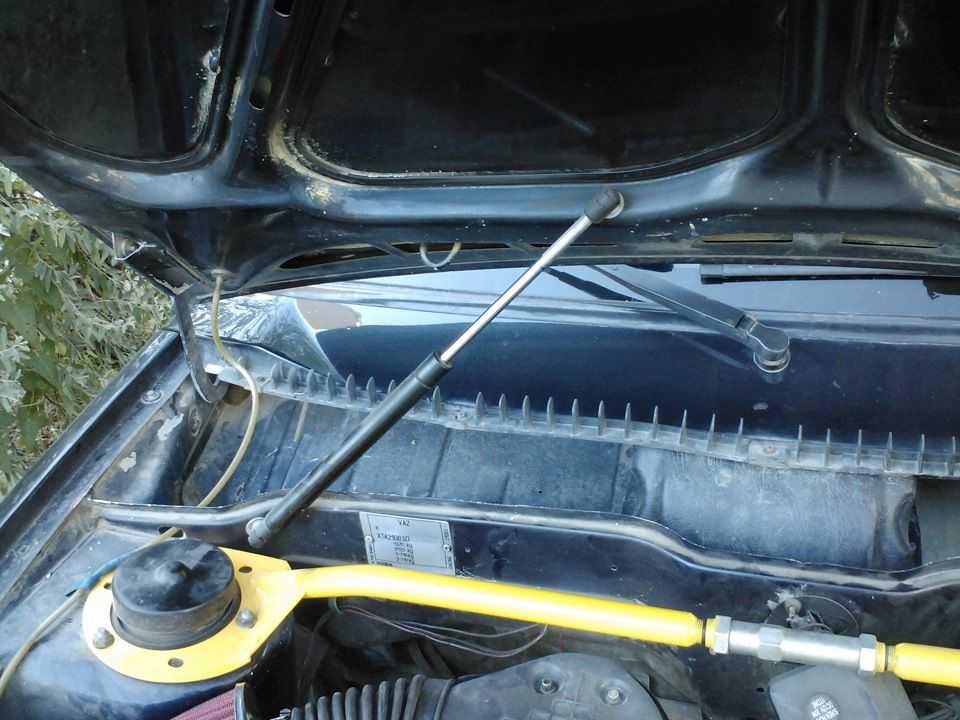

В чем преимущества и особенности газовых упоров капота?

На чтение 6 мин. Просмотров 1.6k.

Газовые упоры — это усовершенствованные держатели для капота, которые характеризуются массой положительных свойств. Недостатков такие детали практически не имеют.

Если уже надоело постоянно использовать кочергу (так в народе называют держатель для капота), дабы заглянуть под капот, чтобы посмотреть, все ли там в порядке, то не стоит отчаиваться. Выход есть всегда. В этом случае помогут упоры капота. Кроме того, они смогут защитить от удара капотом по спине, что часто бывает, когда эта самая кочерга стала хуже выполнять свою функцию. Это может произойти по разным причинам, в частности, и из-за коррозии.

Компоновка кузовов

Несущая часть автомобиля может состоять из рамы и кузова, только кузова или быть комбинированной. Кузов, который выполняет функции несущей части, так и называется несущим. Именно такой тип наиболее распространен на современных автомобилях.

Также кузов может быть выполнен в трех объемах:

• однообъемный;
• двухобъемный;
• трехобъемный.

Однообъемный выполняется как цельный корпус, который объединяет отделение для двигателя, пассажирский салон и багажный отсек. Такая компоновка соответствует пассажирским (автобусы, микроавтобусы) и грузопассажирским автомобилям.

Двухобъемный имеет две зоны пространства. Пассажирский салон, объединенный с багажником, и моторный отсек. К такой компоновке относятся хэтчбек, универсал и кроссовер.

Трехобъемный состоит из трех отсеков: пассажирского, отсека для двигателя и багажного отделения. Это классическая компоновка, которой соответствуют седаны.

Разные компоновки можно рассмотреть на рисунке ниже, а более подробно почитать в нашей статье о типах кузовов.

Компоновка кузовов

Устройство автомобиля для начинающих — что у машины внутри?

Любой современный автомобиль состоит из следующих узлов:

• мотор;
• кузов;
• трансмиссия;
• подвеска;
• тормоза;
• рулевое управление;
• электрооборудование.

Поговорим о каждом механизме машиныподробно, чтобы было понятно для начинающего автолюбителя. А в конце бонус — книга про устройство автомобиля.

Двигатель

Двигатель — «сердце» автомобиля. Подавляющее большинство машин оборудованы бензиновым (иногда — дизельным) двигателем внутреннего сгорания. ДВС преобразует часть энергии от сгорания горючего в энергию вращения коленвала.

Двигатель состоит из нескольких тысяч крупных и мелких деталей. Его основные компоненты — это:

• кривошипно-шатунный механизм (поршни, коленвал, маховик и цилиндры);
• механизм газораспределения (впускные и выпускные клапаны, распредвал);
• системы смазки, выхлопа, подачи топлива и охлаждения;
• а также электронные компоненты.

В последние годы все больше новых автомобилей комплектуются гибридным или электрическим двигателем, бесспорные достоинства которых — экономность и экологичность.

Если желаете узнать больше про устройство двигателя — то это можно сделать ЗДЕСЬ .

Кузов

Если продолжать сравнение с телом человека, кузов — это «скелет» авто, соединяющий все узлы и агрегаты.

Кузов состоит из несущей конструкции (обычно это рама и каркас, у некоторых грузовиков и внедорожников только рама) и навесных элементов: крыльев, дверей, капота и дверцы багажника.

Несущий кузов состоит из моторного отсека, переднего и заднего лонжеронов, стоек и крыши. Его изготавливают из прочных и легких материалов — алюминия, стали, карбона.

Трансмиссия

Трансмиссия передает вращение от двигателя к колесам. Она складывается из коробки передач (иногда ее ошибочно называют трансмиссией), сцепления, карданной передачи (также называют карданным валом), ведущего моста и дифференциала.

Коробка передач может быть автоматической (роботизированной, АКПП), механической (работающей только под управлением человека, МКПП) или вариаторной. В автомобилях с АККП педаль сцепления отсутствует и заменена «умным» (например, гидравлическим) сцеплением. Чем выше передача, тем выше скорость движения.

Авто с передним приводом не имеют кардана и его короба, что расширяет пространство салона и снижает общую массу машины.

От характеристик и качества работы коробки передач не в меньшей степени, чем от двигателя, зависят ходовые качества автомобиля.

Подробнее про разные типы коробок передач в разделе — всё про трансмиссию машины .

Подвеска

От качества подвески во многом зависит управляемость автомобиля и комфорт от езды. Благодаря ей машина едет без тряски и укачивания. Существует множество разновидностей подвески: пружинная, торсионная, рессорная, пневматическая, а также независимая и зависимая.

Зависимая подвеска, в отличие от независимой, жестко связывает колеса на одной оси: когда одно натыкается на препятствие, другое ведет себя так, как если бы натолкнулось на него же.

Рулевое управление

Рулевое управление служит для изменения вектора движения машины при помощи руля. Благодаря ей вращение рулевого колеса преобразуется в поворачивание колес.

Статьи по теме

Компьютерная диагностика автомобиля: когда нужна, как проводится

Как прочистить форсунки омывателя: причины засора и способы его устранить

Замена рулевой рейки: причины и порядок действий

Высокий уровень антифриза: причины и способы устранения

Лучшие авто с пробегом и советы по выбору

Аэрография на машину: материалы, виды, этапы

Что лучше – автомат или механика

Какие марки авто ушли с российского рынка в 2022 году

Как выбрать подержанный автомобиль: правила и рекомендации

Заправка кондиционера в автомобиле: рекомендации профессионалов

Как снять форсунку омывателя

Как снизить расход топлива: эффективные методы

Что такое детейлинг автомобиля, и чем отличается от стандартной мойки

Обработка порогов автомобиля: основные этапы и лучшие средства

Куда и как установить детское автокресло

Краткий обзор видов моторов

Прежде всего, стоит отметить, что двигатель и мотор это одно и то же. Мотором чаще называют двигатели внутреннего сгорания или электрические. Не секрет, что двигатель служит источником энергии для передвижения транспортного средства. Большинство автомобилей предусматривает наличие двигателей внутреннего сгорания, которые условно можно поделить на:

• Поршневые, в которых расширяющиеся газы во время сгорания топлива заставляют двигаться поршень, который в свою очередь приводит в движение коленчатый вал автомобиля;

• В роторных двигателях те же газы приводят в движение вращающуюся деталь, собственно ротор.

Если углубляться, существует большое количество типов и подтипов двигателей. По типу топлива двигатели можно разделить на дизельные, бензиновые, газобаллонные и газогенераторные.

Также есть газотурбинные двигатели внутреннего сгорания, электрические, орбитальные, ротативные, роторно-лопастные и пр. На сегодняшний день наиболее распространенным является поршневой двигатель внутреннего сгорания.

Рулевое управление

Для нормального перемещения на автомобиле водителю необходимо совершать повороты, развороты или объезды, то есть отклоняться от прямолинейного движения, или просто контролировать свою машину, чтобы её не увело в сторону. Для этого в её конструкции предусмотрено рулевое управление. Это один из самых простых механизмов в автомобиле. Как называется часть элементов, рассмотрим ниже. Рулевое управление состоит из:

руля с рулевой колонкой, так называется обычный вал, на котором жёстко насажено рулевое колесо;

Эти устройства состоят из рулевого управления, которое связано с передними колесами рулевым приводом и тормозами

• рулевого механизма, состоящего из зубчатой рейки и шестерни, насаженной на вал рулевой колонки, он преобразовывает вращательное движение рулевого колеса в поступательное перемещение рейки в горизонтальной плоскости;
• рулевого привода, передающего воздействие от рейки рулевого механизма колёсам, для их поворота, и включающего в себя боковые тяги, маятниковый рычаг и поворотные рычаги колёс.

В современных авто используется дополнительный элемент – усилитель руля, позволяющий водителю прилагать меньшее усилие для обеспечения поворота рулевого колеса. Он бывает следующих видов:

• механический;
• пневмоусилитель;
• гидравлический;
• электрический;
• комбинированный электрогидроусилитель.

Центральная часть несущего кузова

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при аварии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при перевороте.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стекла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти коррозии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для днища.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стеклом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седанах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшивку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но коррозии.

Как устроен двигатель ВАЗ 2114

База устройства двигателя четырнадцатой серии ВАЗ – инжекторная система. Она основана на распределенном впрыске топлива в цилиндры через электромагнитные форсунки – инжекторы, оборудованные распрыскивателями. Состав топливно-воздушной смеси регулируется электронным контроллером, который принимает информацию с датчиков автомобиля.

Устройство двигателя ваз 2114

1 – шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала;13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания; 25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала.

Цикл работы двигателя состоит из следующих этапов:

1. При включенном зажигании контроллер системы впрыска запускает бензонасос с помощью реле.
2. От насоса топливо проходит через фильтр тонкой очистки, топливопроводы, и подается к топливной рампе, которая закреплена на впускном коллекторе.
3. Регулятор давления топлива, который находится на рампе, стравливает «лишнее» топливо обратно в бак. Это необходимо для точного дозирования впрыска топлива.
4. От рампы через распылитель на форсунках топливо подается во впускной коллектор цилиндров двигателя.
5. Далее пары отработанного топлива улавливаются сепаратором, откуда сконденсированные в жидкость пары сливаются обратно в бак. Воздух проходит через воздушный фильтр, и попадает во впускной шланг дроссельного узла. Если авто оборудовано адсорбером, то часть паров поглощается активированным углем.

Разрез двигателя Самара 2

Таким образом, необходимыми элементами для работы инжекторного двигателя ВАЗ 2114 являются:

• бензонасос – электрический, погружного типа, с рабочим давлением не меньше 3,2 бар;
• электронный контроллер системы впрыска топлива;
• штуцер для контроля давления и регулятор давления топлива, которые закреплены на топливной рампе;
• электромагнитные клапаны – форсунки;
• система фильтров очистки и дроссельный узел.

Что под капотом? (для «чайников»)

Итак, все началось с покупки мною автомобиля (выбор пал на ВАЗ 2107). А как известно, приобретение автомобиля обязывает владельца (для начала) хоть немного разбираться в его техническом обслуживании и соответственно ремонте. Но для меня (начинающего автолюбителя) все то, что находилось под капотом было огромной тайной. Конечно, опыт набирается с годами, а поскольку последнего у меня не было (и о «внутренностях» автомобиля я знал очень мало, практически ничего) понемногу я стал разбираться с особенностями конструкции моих «Жигулей». Поэтому, дабы моим коллегам (начинающим автолюбителям) подкапотное пространство и все что в нем находится, не казалось чем-то уж больно «темным», в этой статье я расскажу, что где находится и что за что отвечает.

1 — радиатор; 2 — аккумуляторная батарея; 3 — всасывающий патрубок; 4 — терморегулятор; 5 — монтажный блок реле и предохранителей; 6 — воздушный фильтр; 7 — пробка маслозаливной горловины; 8 — вакуумный усилитель тормозов; 9 — бачок тормозной системы; 10 — бачок гидропривода выключения сцепления; 11 — расширительный бачок системы охлаждения; 12 — бачок омывателя; 13 — крышка (пробка) радиатора; 14 — катушка зажигания; 15 — электровентилятор; 16 — верхний шланг радиатора; 17 — прерыватель-распределитель; 18 — крышка головки блока цилиндров.

Теперь о главном.

1. Аккумулятор – Предназначен для питания электрооборудования при неработающем двигателе или же при незначительных оборотах последнего. При работающем двигателе электропитание в основном осуществляет генератор, который кроме того также подзаряжает батарею

Аккумулятор относится к тем предметам, которые должны находится под особым вниманием

2. Воздушный фильтр – служит для очистки (обработки) поступающего в цилиндры двигателя воздуха. Он состоит из корпуса с приемным патрубком, крышки и фильтрующего бумажного элемента. Знайте, от состояния фильтрующего элемента зависит правильное «воздушное» питание двигателя. При сильном засорении или разрушении возможны достаточно сильные потери в мощности (Плохая тяга).

3. Радиатор – служит для отвода большой температуры от двигателя, чем сохраняет и уменьшает износ деталей двигателя (ведь при работе двигателя возникает температура до 2500 ºС, а такая температура вызывает сильный нагрев деталей и их расширение, отчего может происходить интенсивный износ).

4. Крышка радиатора – герметически закрывает наливную горловину радиатора, служит для автоматической регулировки температуры и давления охлаждающей жидкости. Конструктивно имеет впускной и выпускной клапаны.

5. Распределитель зажигания (трамблер) – относится к приборам зажигания, предназначен для подачи высокого тока к свечам зажигания. Состоит из объединенного в одном корпусе прерывателя тока низкого напряжения и распределителя тока высокого напряжения.

6. Бензонасос (или топливный насос) – служит для подачи бензина (топлива) из топливного бака в карбюратор под избыточным давлением. Диафрагменного типа.

7. Расширительный бачок – в нем содержится определенное количество охлаждающей жидкости, предназначен для компенсации постоянно изменяющегося объема жидкости в системе охлаждения работающего двигателя (кстати, «подачу» жидкости регулирует клапан в крышке радиатора).

8. Бачок омывателя лобового стекла – служит для хранения определенного количества воды, которая подается к жиклерам, которые в случае необходимости производят очистку стекла. Конструктивно объединен с электронасосом.

9. Реле – предназначено для коммутации (включения, выключения, переключения…) электрических цепей от внешнего сигнала. Конструктивно состоит из релейного элемента (как правило, катушки) и группы контактов, которые размыкаются, или замыкаются в зависимости от состояния релейного элемента. Существует большое количество реле – электрические, оптические, тепловые и тд.

Электрооборудование

Источник

7 Крышка радиатора (НЕ открывайте ее на горячем двигателе! Для проверки наличия давления перед откручиванием, сожмите рукой шланг радиатора. Если шланг упругий или твердый, то в системе присутствует давление, открывать крышку НЕЛЬЗЯ!)

8 Крышка двигателя маслоналивной горловины (сюда заливается моторное масло).

9 Щуп проверки моторного масла (заглушите двигатель перед проверкой уровня масла и подождите 10-15 минут. Теперь можно начинать проверку. Держите мало в пределах риско min и max).

10 Компоненты системы кондиционирования (без знания лазить туда настоятельно НЕ рекомендуется. В компрессоре закачен фреон под давлением).

11 Аккумулятор.

12 Информационные надписи (в этих метках можно узнать информацию о вашей модели автомобиля).

13 Защелка капота.

14 Приводной ремень (приводит в движение шкивы двигателя).

15 Генератор (вырабатывает энергию, для работы двигателя и зарядки батареи).

16 Кожух вентилятора.

6 Один из двух блоков предохранителей.

7 Крышка радиатора (НЕ открывайте ее на горячем двигателе! Для проверки наличия давления перед откручиванием, сожмите рукой шланг радиатора. Если шланг упругий или твердый, в системе присутствует давление, открывать крышку НЕЛЬЗЯ!)

8 Крышка двигателя маслоналивной горловины.

9 Щуп проверки моторного масла.

10 Компоненты системы кондиционирования (Фреон. Опасность! Давление. Предоставьте обслуживание профессионалам).

11 Бачок омывающей жидкости лобового стекла.

12 Информационные метки (информация о типах свечей зажигания, системы кондиционирования и др. систем вашей модели авто).

13 Защелка капота.

14 Доступ к амортизаторам.

Что же дальше?

Газовый 4-тактный ДВС Николая-Августа Отто и Евгения Лангена (1876 г.)

Маркетинг мирового автопрома довольно незамысловат. Каждые 3–5 лет, потребитель должен менять автомобиль, и, понятно, на более современный, усовершенствованный, – более экономичный, экологичный, мощный и простой в эксплуатации. С экологической точки зрения самый верный путь – пересадить нас всех на электромобили. Действительно, электромобиль почти не дает выброса вредных веществ. Кроме того, электродвигатель обладает высоким крутящим моментом на малых скоростях. Электромобиль требует меньше регулировок, не критичен к смазке, у него проще система охлаждения, а топливная система отсутствует вообще. Главный недостаток, который сдерживает внедрение электромобилей, – малая энергоемкость аккумуляторов. Заполненный до отказа бак малолитражки весит около 50 кг, обеспечивая запас хода более полутысячи километров. Батареи весят обычно несколько сотен кг, а пробег на полностью заряженных аккумуляторах не превышает 100–150 км, причем при движении с небольшой скоростью. Но самая большая проблема даже не в этом. Если сегодня все автомобили заменить электромобилями, им просто не хватит электроэнергии. Дело в том, что суммарная мощность двигателей мирового автопарка в несколько десятков раз превышает общую мощность всех электростанций мира.
