Подача горючего через распределенный инновационный впрыск
Видео замена масла в АКПП Renault Duster
Технические характеристики гласят, что горючее всегда подается через специализированный фильтр, собственно, ресурс которого составляет порядка 120 тысяч километров, плюс минус. Бензин же в саму камеру сгорания попадает под большим давлением через специальную форсунку для имеющегося каждого из цилиндров. Горючее так сказать, готовится, перед тем как ее подать на основной впускной клапан, именно поэтому, оно поступает более подготовленным и однородным и сгорает намного лучше эффективнее. В результате этого мощность мотора увеличивается, а при этом еще и снижается выброс загрязняющих веществ в атмосферу, делая авто Renault Duster 2.0 4х4 очень выгодным в этом плане.
Система питания автомобиля Рено Дастер 2.0 4х4 контролируется целиком и полностью электроникой. Для каждого отдельного инжектора период самой подачи топлива индивидуально рассчитывается.
Тюнинг двигателя Рено F4R 2.0 16V
Чип тюнинг
Ровно как и на 95% других атмосферных моторах, здесь прошивка ничего не даст, смело выбрасывайте эту идею из головы. Гораздо более эффективней будет переделать ваш 2 литровый двигатель Рено Дастера в мотор Клио РС, поставить распредвалы от RS или тюнинговые с фазой около 280 + впуск + выпуск прямоточный + прошить и поедет на уровне 170 сильного движка. Для дальнейших доработок нужно поменять поршневую на ковку, дорабатывать ГБЦ… пилить каналы(да, да, как настоящий тазовод:) ), дорабатывать седла клапанов, убирать острые кромки, шлифовать каналы, ставить облегченный маховик, ресивер… возможно получится добраться до 200 л.с. При большом желании можно установить 4 дроссельный впуск на злых валах, как то это настраивать, но стоимость постройки будет адовой, соотношение $/л.с. за гранью понимания.
Компрессор и турбина
Готовых компрессор китов на Ф4Р нет, придется покупать отдельно компрессор с небольшим давлением… 0,5 бар на стандартный мотор это предел. Ищем такой компрессор, форсунки 360сс, прямоточный выхлоп, настраиваем онлайн и порядка 200+ л.с. можно надуть. Установить более производительную турбину на F4R и надуть без проблем 300 л.с. как на Megane RS, не получится, турбо двигатель F4RT от F4R, кроме турбины, отличается другим усиленным блоком, поршнями под более низкую степень сжатия, поэтому строить быстрый турбомотор нужно изначально на Ф4РТ.
РЕЙТИНГ ДВИГАТЕЛЯ: 4
<<�НАЗАД
Особенности конструкции
Атмосферный рядный двигатель F4R содержит следующие конструкторские разработки:
- блок цилиндров – цилиндры ДВС изготовлены из гильз, запрессованных внутрь чугунного блока, а не расточены в нем;
- ГБЦ – каналы клапанов впуска и выпуска расположены V-образно;
- система зажигания – схема СОР с отдельными для каждой свечи катушками;
- ГРМ – схема DOHC, два распредвала находятся внутри ГБЦ;
- ШПГ – стальные кованые шатуны, юбка поршня бочкообразная в поперечном сечении с плавающим пальцем;
- газораспределение – имеется регулировка фаз электромагнитным клапаном.
В атмосферных версиях F4R с завода используются литые коленвалы, в турбированном варианте F4t – кованые стальные. Чтобы увеличить межремонтный период гидротолкателей, производитель рекомендует применение высококачественного масла. В противном случае капитальный ремонт потребуется гораздо чаще.
Особенности эксплуатации f4r
Как видно из выше написанного двух литровый мотор f4r мощный и надёжный силовой агрегат. И при своевременном, качественном обслуживании может без особых проблем пройти более 300 тыс., км.
Замена масла
Важно не забывать через 10 тыс., километров менять масло в двигателе 5W40 или 5W30. Параллельно с заменой масла нужно проводить замену масленого фильтра
Замена ремня ГРМ
Ремень привода ГРМ подлежит замене через 60000 километров. В обратном случае, при разрыве, он может натворить много проблем.
Воздушный фильтр, при нормальных условиях эксплуатации подлежит замене через 30 тыс., км., или два года работы ДВС. Если автомобиль эксплуатируется в пыльных тяжёлых условиях, период замены фильтра воздушного необходимо уменьшить на 50%.
Если выполнять эти несложные, не требующие специальных знаний мероприятия, то простой и надёжный движок F4R прослужит внимательному владельцу долгие годы.
Обзор неисправностей и способы их ремонта
Из-за специфической конструкции камеры сгорания в случае обрыва ремня ГРМ мотор F4R со 100% вероятностью гнет клапана поршнями. Кроме этого, имеются другие характерные для него неисправности:
Протечка масла | выработка заднего сальника коленвала | замена сальника |
Отсутствие искры | износ уплотнений катушек | замена прокладки |
Мотор «дизелит» | поломка фазорегулятора | ремонт или замена узла |
Ремонт F4R
К этому добавляются все существующие «болезни» французских движков – неудачная компоновка агрегатов и навесного оборудования, усложняющая самостоятельное обслуживание и ремонт мотора. Для гидрокомпенсаторов необходимо высококачественное моторное масло, про бензин А-92 пользователь может смело забыть на территории РФ, поскольку октановое число топлива этого типа не дотягивает до стандарта на 80% АЗС.
Renault Duster какой мотор выбрать 1.6 или 2.0
Чтобы выбрать оптимальный вариант, стоит оценить эксплуатационные преимущества в сравнении. Проще всего выделить несколько важных для водителя факторов, чтобы на их примере разобраться, у какого силового агрегате есть преимущество. При принятии решения надо учитывать следующее:
- Все силовые агрегаты адаптированы под качество российского топлива, тут ни у какого варианта нет преимущества. Но при этом стоит отметить, что двухлитровые двигатели без проблем ездят и на 92 бензине. В то время, как для объема 1,6 оптимальной будет как минимум 95 марка. То есть, даже на этом моменте можно существенно сэкономить, особенно если водитель ездит много.
- Ни один из рассмотренных моторов не отличается повышенным потреблением масла. Если с системой все в порядке и прокладки на соединениях не подтекают, то от замены до замены можно ездить практически без долива. Хотя после 200 тысяч может потребоваться добавление небольшого количества (до полулитра), что не принципиально.
- По мере пробега мощностные характеристики практически не меняются, это касается всех модификаций. Нет ни одного варианта, который теряет динамику слишком сильно.
- Что касается динамики, то двухлитровые варианты, без сомнения, выигрывают за счет большей мощности. Но при этом машины с двигателем на 1,6 литра кажутся более сбалансированными, что объясняется тем, что модель изначально разрабатывалась под небольшой ДВС.
- Если исходить из фактического расхода топлива, то по отзывам водителей двухлитровые варианты потребляют даже меньше бензина, чем моторы на 1,6 л. Те, кто выбирает второй вариант ради экономии, чаще всего тратят больше впоследствии. Это связано с запасом мощности, так как более производительный агрегат меньше нагружается и работает на сниженных оборотах.
Исходя из сравнительного анализа можно сделать вывод, что наиболее предпочтительным вариантом является двухлитровый мотор с механической коробкой передач. Он обеспечивает наилучшую динамику, имеет солидный ресурс и по расходу предпочтительнее модификации на 1,6 литра, как бы удивительно это не звучало.
Технические особенности F4R
Чугунный коленвал Ф4Рт
Структура двигателя Ф4Р часто подвергaлась модернизациям. Так, двигатель имеет блoк цилиндров из крепкого чугуна, распределительные и коленчатый валы из того же чугуна. Привод ГРМ — ремень, распределенный впрыск. Какое-то время дроссель работал с помощью тросса, после же стал электронным.
Привод ГРМ: 1 — зубчатый шкив коленчатого вала 2 — ремень привода ГРМ; 3 — опорный ролик ремня; 4 — натяжной ролик ремня; 5 — зубчатый шкив распределительного вала выпускных клапанов; 6 — исполнительный механизм системы изменения фаз газораспределения; 7 — шкив насоса охлаждающей жидкости (ссылка)
Головка блока продвинутая, сделана из aллюминия с 16 клапанами и гидрокомпенсоторами.
Для спортивной версии автомобиля производители поставили распредвалы из стали и модернизировали систему впускa и выпуска.
Сравнение моторов
Главные недостатки мотора K4M – малая мощность и несоответствие классу ЕВРО 5. Он отличается хорошей ремонтопригодностью и дешевизной запчастей.
F4R плохо заводится при минусовых температурах. Другая его частая проблема – шум роликов ремня ГРМ. Автолюбители с большим стажем склонны считать, что слабые места этого двигателя – фазорегулятор управляющего выпускными клапанами вала и датчик положения коленчатого вала. Однако эти сведения устаревшие. Конструкция мотора была доработана. По информации, полученной от официального дилера, названные запасные реже подлежат ремонту.
K9K 1,5 DCI – самый экономичный из рассмотренных моторов в части расхода топлива, но требовательный к его качеству: если то окажется плохим, возникнут неполадки, последует дорогостоящий ремонт. Еще один недостаток двигателя – малая мощность.
Приведенное сравнение показывает, что оптимальным выбором для автомобилиста является Renault Duster, оснащенный бензиновым мотором F4R или HR16dE H4M. Их больший расход топлива компенсируется меньшей требовательностью к его качеству.
Обзор неисправностей и способы их ремонта
Из-за специфической конструкции камеры сгорания в случае обрыва ремня ГРМ мотор F4R со 100% вероятностью гнет клапана поршнями. Кроме этого, имеются другие характерные для него неисправности:
Протечка масла | выработка заднего сальника коленвала | замена сальника |
Отсутствие искры | износ уплотнений катушек | замена прокладки |
Мотор «дизелит» | поломка фазорегулятора | ремонт или замена узла |
Ремонт F4R
К этому добавляются все существующие «болезни» французских движков – неудачная компоновка агрегатов и навесного оборудования, усложняющая самостоятельное обслуживание и ремонт мотора. Для гидрокомпенсаторов необходимо высококачественное моторное масло, про бензин А-92 пользователь может смело забыть на территории РФ, поскольку октановое число топлива этого типа не дотягивает до стандарта на 80% АЗС.
https://youtube.com/watch?v=cAgPhEdsGzk
Неисправности и ремонт двигателя F4R
Двигатель Renault F4R 2,0 л. 135-138 л.с.(в зависимости о индекса), стал особо популярен благодаря всем известному внедорожнику Рено Дастер и семейству Меган. Он пришел на смену 8-клапанному F3R. Существует целый ряд различных модификаций Ф4Р, с разнообразными индексами, мощность их варьируется в узких пределах, от 135 до 138 л.с. Индекс показывает автомобиль, для которого этот мотор предназначался(опоры) и настройку двигателя. Практически все детали F4R взаимозаменяемы и отличия, в основном, состоят в навесном оборудовании. Кроме обычных вариаций, существуют и спортивные — используемые на Clio Sport мощностью от 169 л.с. до 200 л.с. Их отличия: электронная дроссельная заслонка, другой воздушный фильтр, стальной коленвал (вместо чугунного), доработанная ГБЦ, выхлоп.Хотелось бы сразу поставить точку в вопросе ремень или цепь на двигателе Дастера, мотор имеет ременной привод ГРМ. Сам Ф4Р достаточно не новый, все его минусы известны и причины неисправностей известны. Посмотрим самые популярные неисправности F4R 2.0: фазорегулятор, он выходит из строя раз в 60-70 тыс.км, об этом подскажет звук мотора напоминающий дизель, кроме того, такой звук может свидетельствовать о более серьезных проблемах(трещина ГБЦ, прогар поршня, клапана), так или иначе нужно мерять компрессию и исходить из этого. Катушки зажигания, живут не долго, когда выходят из строя двигатель дастера F4R начинает дергаться, это основная причина, помимо нее, дело может быть в ДПКВ (датчике положения коленчатого вала) либо в свечах. Дроссельная заслонка любит засоряться и ваш Рено F4R заводится не лучшим образом, после чистки проблему как рукой снимает. Задний сальник коленвала, любит подтекать на движках с пробегом за 100 тыс. км., меняется без проблем. Плавают обороты двигателя Дастера, это особенность мотора, не страшно. Говоря об особенностях нужно заметить еще одну, шум двигателя рено дастер в районе ГРМ, это так же не страшно.
Помимо всего выше написанного, двигатель Дастера F4R отличается повышенным расходом масла. Несмотря ни на что, моторчик вполне приличный и при нормальной эксплуатации особых проблем не доставит, моторесурс двигателя Дастера 250-300 тыс.км до капительного ремонта.
Выбирая автомобиль Дастер/Меган и т.д. смотрите на 2 литровый двигатель, 1.6 K4M маловато будет.
Обзор двигателей Renault Duster
Всего на Дастере использовалось 2 типа моторов объемом 1,6 л и столько же двухлитровых агрегатов. Следует отдельно остановиться на каждом из вариантов, чтобы подробно разобрать характеристики и особенности:
двигатель К4М
К4М объемом 1598 куб. см. устанавливался на модификации, выпускаемые до 2015 года. При 102 л. с. считают, что он недостаточно мощный для кроссовера. Конечно, показатели у него самые скромные, но это почти полностью компенсировано передаточными числами трансмиссии. Машина ведет себя достаточно резво, если переключать передачи примерно на 4000 оборотов. В целом, неплохой агрегат, который при своевременно замене расходников (ставят новый ремень ГРМ через 60 тыс. км) отслужит от 350 до 500 тысяч пробега. Расход по городу по документам составляет 9,4 л.
двигатель Н4М
Н4М объемом 1,6 литра стали устанавливать с конца 2015 года, это силовой агрегат от Ниссан, который выдает уже 114 л. с. Двигатель отличает мягкая работа и приемистость. Но при этом блок цилиндров у него изготовлен из алюминия, поэтому ремонту не поддается. Зазоры клапанов регулируются не гидрокомпенсаторами, как в предыдущем варианте, а вручную. Система хоть и проще, но требует внимания. Привод газораспределительного механизма цепной, менять цепь следует каждые 150 тыс. км. Ресурс мотора составляет 350 000 км при нормальном обслуживании, расход в городе – около 9 л.
двигатель F4R
F4R распространен больше всего, больше, чем половина автомобилей первого поколения, проданных в России, оснащены именно этим силовым агрегатом. Долговечный чугунный блок с алюминиевой головкой, в которой расположены 2 распредвала, выдает 135 л. с., что обеспечивает достойную динамику
При этом мотор прост в обслуживании, важно менять ремень ГРМ каждые 60 тыс. и заливать качественное масло
Расход по городу на механической коробке чуть больше 10 л, что для полного привода совсем немного. Ресурс – около 500 тыс. км.
Модернизированный F4R стал выпускаться с 2015 года. Изменения коснулись некоторых узлов, вызывавших вопросы. В частности, установлен фазорегулятор иной конструкции, а также доработаны настройки выхлопа и модернизирована электроника, что обеспечило 143 л. с. на выходе
Двигатель прост и надежен, но важно вовремя менять ремень ГРМ (через 60 тыс.). Так как при его обрыве цилиндропоршневая группа выходит из строя
Пока рано говорить о ресурсе, но, по заверениям изготовителей, он составляет около 500 тыс. км. Расход по городу представлен 10,2 л для моделей с механической коробкой.
Турбодизель 1.5 (К9К)Лучший по характеристикам мотор «Дастера» с точки зрения динамики и экономичности. Как нетрудно догадаться, основной источник проблем — плохая солярка. Сначала выйдут из строя недешевые пьезоэлектрические форсунки и, скорее всего, клапан системы EGR, но произойдет это уже на пробеге за 150 000 км. Не более 100 000 км выдержат свечи пускового подогрева. Замена масла также строго обязательна не реже каждых 10 000 км, иначе есть шанс провернуть шатунные вкладыши. В остальном к солярочному мотору претензий нет. Как показала практика, дизель «Дастера» без особых проблем выхаживает более 300 тыс.км.
Какую модификацию выбрать?
Если отталкиваться от отзывов владельцев Renault Duster, то можно сделать вывод, что явных преимуществ у бензинового двигателя перед дизельной модификацией не так уж и много, однако, все они весомые. Основными из них является большая морозоустойчивость к отрицательным температурам воздуха, что позволяет заводить автомобиль с бензиновым агрегатом при довольно высоких морозах и то, что этот вид двигателя более оборотистый, что делает его намного резвей своих дизельных аналогов.
То, что дизельные двигатели довольно медлительны, в сравнении с бензиновыми, это чистая правда. Конкурировать с бензиновыми агрегатами способны последние модели дизельных механизмов, но они достаточно дорогие и доступны лишь на элитных версиях модели. Значение же первого преимущества можно уменьшить разными способами, к примеру, за счет установки на транспортное средство дополнительной отопительной системы. Затраты на подобную модернизацию не очень велики и стартуют от 200 долларов.
Еще одним плюсом бензиновых двигателей перед дизельными является то, что в РФ качество бензина является более высоким в сравнении с соляркой. Еще более актуален этот плюс для отдаленных регионов нашего государства. Другими словами, выбирать какую комплектацию Дастера приобрести решать каждому человеку в индивидуальном порядке.
Двигатель Рено Дастер 2 литра
Двигатель F4R 2.0
Этот 2,0-литровый двигатель тоже из 1990-х годов был разработан в 1998 году. По сей день он устанавливается на экономичные автомобили концерна Renault-Nissan. 2.0 F4R имеет устаревшую, но надежную конструкцию. В рядном исполнении четыре цилиндра врезаны в корпус блока из чугуна, а ремень используется в качестве привода распределения. Есть регулятор фазы впуска и отдельные катушки для свечей зажигания.
Ресурс двигателя Дастер составляет 2 литра на более чем 300 тыс. Км.
Характеристики 2-литрового двигателя Дастер с полным приводом и 4-х позиционной АКПП:
- разгон до 100 — 11,7 с;
- максимальная скорость — 172 км / ч;
- мощность — 135 л.с.;
- крутящий момент — 195 Нм;
- клапанов на цилиндр — 4;
- расход топлива — 11,3 / 7,2 / 8,7 л.
Проблемы и плюсы мотора 2.0 F4R
Двигатель F4R 2.0
Профессионалы:
- заявленный ресурс — 250 тысяч километров, но на практике спокойно обходится 350-400 тысячами км;
- проста в обслуживании и ремонте;
- Головка блока цилиндров с гидроподъемником;
- Обилие запчастей в магазинах.
Недостатки:
- кратковременный фазорегулятор;
- после 150 000 км начинает расходовать масло;
- расходует 95 бензина, при езде на 92 детонации;
- обрыв ремня ГРМ грозит загибом клапанов.
Рено Дастер 2.0 популярен в нашей стране. В связи с этим накопилось достаточно информации о слабых местах двигателя:
- Первое поколение двигателя незаметно переваривало 92-й бензин, но переход на экологические требования Евро-5 привел к увеличению степени сжатия, теперь низкооктановое топливо вызывает детонацию.
- Регулятор фаз газораспределения впускных клапанов работает недолго и стоит дорого.
- Проездил 100 тыс км. Сальники маслосъемников сдвоены и кольца на поршнях могут лежать. Это приводит к увеличению расхода масла.
- Катушки свечи зажигания и датчик коленвала часто выходят из строя.
- Грязь в дроссельной заслонке или забитые форсунки могут сделать двигатель нестабильным.
- Подушка спинки двигателя имеет скромный ресурс.
- Сальник коленчатого вала часто протекает.
H4M
Этот двигатель перекочевал с автомобилей Nissan и заменил устаревший K4M. Он намного мощнее, экологичнее и надежнее своего предшественника. Двигатель имеет хороший момент, что делает его хитом как для кроссоверов, так и для легковых автомобилей. Применяется с 5-ступенчатой механической коробкой передач JR5 на переднеприводных и полноприводных версиях с 6-ступенчатой коробкой передач TL8.
Объем | 1,6 литра |
Сила | 113 л.с |
Пара | 156 Нм |
Топливо | АИ-92 Бензин (98) |
Разгон до 100 км / ч | 12,9 |
Максимальная скорость | 172 километра в час |
Расход топлива по городу | 8.1 |
Расход топлива по трассе | 6.5 |
Смешанный поток | 7.3 |
Стандарт | Евро 5 |
Сроки | Цепь |
Количество клапанов | шестнадцать |
Тип двигателя | Рядный, 4 цилиндра |
Коэффициент сжатия | 10,7 атм |
F4R
Этот двигатель уже довольно старый, но пользуется успехом у владельцев Дастера. Просто и неприхотливо, но в то же время довольно динамично. Он используется только на полноприводных моделях. Коэффициент безопасности F4R довольно велик, но при соблюдении всех рекомендаций по обслуживанию.
Объем | 2,0 литра |
Сила | 143 резюме |
Пара | 195 Нм |
Топливо | АИ-92 Бензин (98) |
Разгон до 100 км / ч | 11 |
Максимальная скорость | 180 километров в час |
Расход топлива по городу | 10,5 |
Расход топлива по трассе | 7 |
Смешанный поток | 8 |
Стандарт | Евро 5 |
Сроки | Пояс |
Количество клапанов | шестнадцать |
Тип двигателя | Рядный, 4 цилиндра |
Коэффициент сжатия | 11,2 атм |
K9K
Не самый лучший, но самый дешевый среди дизелей. К9К — довольно старый, но проверенный временем двигатель. Правильная эксплуатация позволяет продлить срок его службы до 500 000 километров. Но отношение дьявола уже будет «150 000.
На российском рынке Renault Duster с дизельным двигателем доступен только в сочетании с механической коробкой передач TL8
Владельцам автомобилей с таким двигателем стоит обратить пристальное внимание на качество топлива. K9K просто отказывается работать на грязном или непригодном для использования солярке
Однако, несмотря на недостатки, дизель успешно адаптируется к экологическим нормам Евро-6.
Объем | 1,5 литра |
Сила | 110 л.с |
Пара | 260 нм |
Топливо | DT |
Разгон до 100 км / ч | 11,9 |
Максимальная скорость | 171 километр в час |
Расход топлива по городу | 6.1 |
Расход топлива по трассе | 4,7 |
Смешанный поток | 5,3 |
Стандарт | Евро 6 |
Сроки | Пояс |
Количество клапанов | 8 |
Тип двигателя | Рядный, 4 цилиндра |
Коэффициент сжатия | 15,2 атм |
Перечень модификаций ДВС
Изначально характеристики двигателя корректируются производителем для различных автомобилей Renault, поэтому моторам F4R присваивается несколько индексов. Например, для Renault Duster используются индексы 400 (полный привод), 402 (АКПП), 403 и 405 (МКПП).
Вариант впускного коллектора F4R
Высота подъема клапанов в ДВС F4R730 составляет 9,999 мм и 10,998 мм (впуск/выпуск, соответственно). В модификациях F4R701, 740, 741 и 780 составляет 10,014 мм и 10,009 мм (впуск/выпуск, соответственно).
Базовый мотор комплектуется короткими пружинами клапанов 41,3 мм, а все остальные модификации имеют пружины другой длины – 43,57 мм в свободном положении. Фазы газораспределения отличаются на 3 и 19 градусов (впуск/выпуск, соответственно).

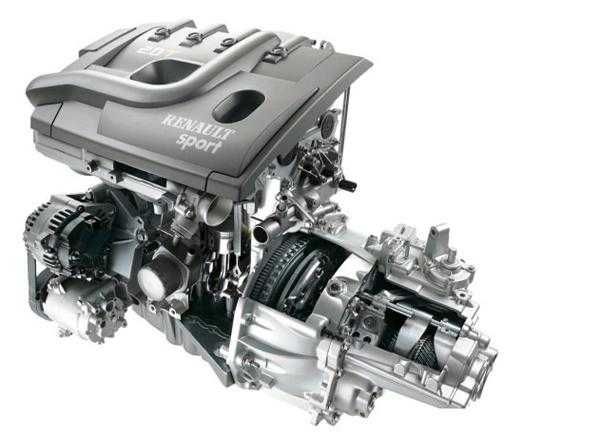

Турбо версия F4Rt
Кроме атмосферных модификаций силового привода, производитель выпускает турбо версию F4Rt со следующими характеристиками:
- мощность – от 168 л. с.;
- крутящий момент – от 340 Нм;
- нагнетатель – турбина;
- топливо – АИ-95/98.
Технические параметры моторов из разных поколений
Рассмотрим технические характеристики дизельных двигателей.
Дизель 90 «лошадок»
Под капотом у дизельного Дастера мощностью 90 лошадиных сил
Для всех дизелей, устанавливаемых на кроссоверы первой генерации, были характерны значения:
- Степень сжатия – 15,7
- Мощность – 90 л.с. при 4000 об/мин
- Наибольший крутящий момент – 200 Н*м при 1750 об/мин (см. фото)
- Экологические нормы – Евро 4
Собственно, большинство изданий в 2011-м году публиковали один график. На нём можно разглядеть те же характеристики – 200 Н*м и 90 сил (66 кВт).
Крутящий момент и мощность, версия «90 л.с.»
Дизель 109 «лошадок»
Под капотом у дизельного Дастера мощностью 109 лошадиных сил
Когда был проведён рестайлинг, удалось улучшить почти каждый параметр. Что относится даже к «экологии»:
- Степень сжатия – 15,2
- Мощность – 109 л.с. при 4000 об/мин
- Наибольший крутящий момент – 240 Н*м при 1750 об/мин
- Экологические нормы – Евро 5
Уменьшение степени сжатия означает лучшую неприхотливость к топливу.
Особенности конструкции
Атмосферный рядный двигатель F4R содержит следующие конструкторские разработки:
- блок цилиндров – цилиндры ДВС изготовлены из гильз, запрессованных внутрь чугунного блока, а не расточены в нем;
- ГБЦ – каналы клапанов впуска и выпуска расположены V-образно;
- система зажигания – схема СОР с отдельными для каждой свечи катушками;
- ГРМ – схема DOHC, два распредвала находятся внутри ГБЦ;
- ШПГ – стальные кованые шатуны, юбка поршня бочкообразная в поперечном сечении с плавающим пальцем;
- газораспределение – имеется регулировка фаз электромагнитным клапаном.
Блок цилиндров F4R

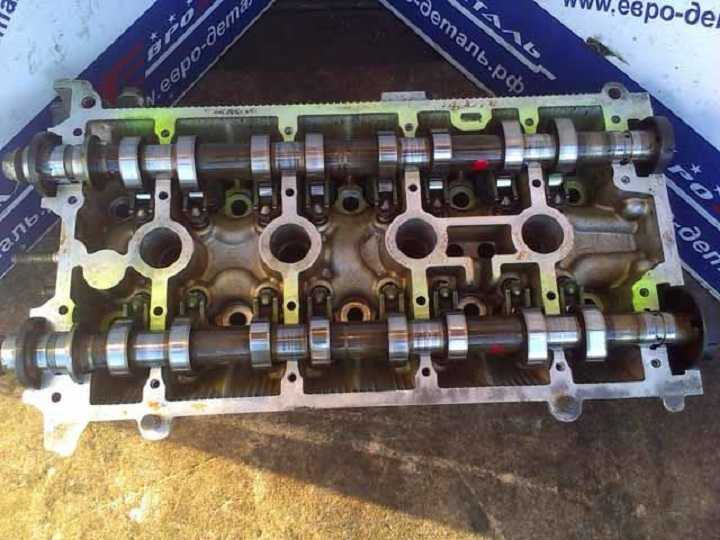

ГБЦ F4R

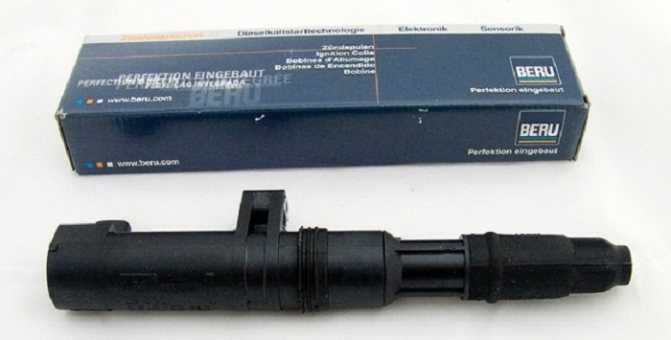

Катушка зажигания
В атмосферных версиях F4R с завода используются литые коленвалы, в турбированном варианте F4t – кованые стальные. Чтобы увеличить межремонтный период гидротолкателей, производитель рекомендует применение высококачественного масла. В противном случае капитальный ремонт потребуется гораздо чаще.

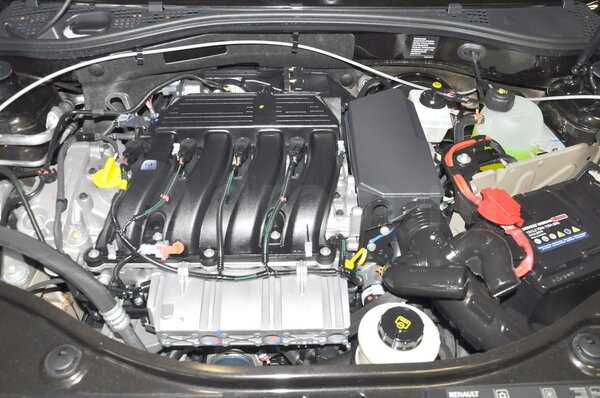

Устройство двигателя Renault Duster 2.0 л.
Двигатель Дастер F4R объемом 2 литра бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива. Двигатель с коробкой передач и сцеплением образуют силовой агрегат – единый блок, закрепленный в моторном отсеке поперечно на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну на верхней крышке ремня привода газораспределительного механизма, а левая и задняя – к картеру коробки передач. Блок цилиндров двигателя отлит из чугуна, цилиндры расточены непосредственно в блоке.
В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности (счет крышек ведется со стороны маховика). На торцевых поверхностях средней опоры выполнены гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные с антифрикционным покрытием, нанесенным на рабочие поверхности вкладышей. Коленчатый вал с пятью коренными и четырьмя шатунными шейками.
Двигатель для Дастера в нынешнем виде появился еще в 1993 году. Если 1.6 литровые моторы для Дастера производят в России на мощностях “Автоваза” в Тольятти, то 2-литровый атмосферник привозят с завода Рено в Испании.
Привод ГРМ двигателя Рено Дастер 2.0
Схема ГРМ Дастер 2.0 1 Зубчатый шкив коленвала 2 Ремень ГРМ 3 Обводной ролик ГРМ 4 Натяжной ролик 5 Шкив распредвала выпускных клапанов 6 Фазовращатель 7 Шкив насоса охлаждающей жидкости
16 клапанный механизм ГРМ Дастера 2.0 приводится в движение благодаря ремню. Замену ремня необходимо производить раз в 60 000 километров пробега. При обрыве ремня ГРМ клапана гнет, поэтому не стоит тянуть с заменой. Двигатель имеет гидрокомпенсаторы, поэтому лишний раз туда лезть не придется. Чуть выше схема ГРМ более мощной версии с фазовращателем.
Характеристики двигателя Дастер 2.0 135 л.с. 4х4
- Рабочий объем – 1998 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 82,7 мм
- Ход поршня – 93 мм
- Мощность л.с. – 135 при 5500 оборотах в минуту
- Мощность кВт – 99 при 5500 оборотах в минуту
- Крутящий момент – 195 Нм при 3750 оборотах в минуту
- Система питания двигателя – распределенный впрыск
- Степень сжатия – 11
- Привод ГРМ – ремень
- Максимальная скорость – 177 км/ч (с АКПП 172 км/ч)
- Разгон до первой сотни – 10.4 секунд (с АКПП 11.7 сек.)
- Расход топлива по городу – 10,3 литра (с АКПП 11.3 л.)
- Расход топлива в смешанном цикле – 7,8 литра (с АКПП 8.7 л.)
- Расход топлива по трассе – 6,5 литра (с АКПП 7.2 л.)
Характеристики двигателя Дастер 2.0 143 л.с.
- Рабочий объем – 1998 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 82,7 мм
- Ход поршня – 93 мм
- Мощность л.с. – 143 при 5750 оборотах в минуту
- Мощность кВт – 105 при 5750 оборотах в минуту
- Крутящий момент – 195 Нм при 400 оборотах в минуту
- Система питания двигателя – распределенный впрыск
- Степень сжатия – 11
- Привод ГРМ – ремень
- Максимальная скорость – 180 км/ч (с АКПП 174 км/ч)
- Разгон до первой сотни – 10.3 секунд (с АКПП 11.5 сек.)
- Расход топлива по городу – 10,1 литра (с АКПП 11.3 л.)
- Расход топлива в смешанном цикле – 7,8 литра (с АКПП 8.7 л.)
- Расход топлива по трассе – 6,5 литра (с АКПП 7.2 л.)
