Технические характеристики

Серия двигателей имеет базовую модификацию – K20A, на основе которой выпускалось несколько дочерних моделей, но о них поговорим чуть позже. В таблице ниже приведены конструктивные особенности базовой модели двс:

Года выпуска	2001-2013
Объём	2.0 (1998 см. куб)
Мощность	150-220 л.с.
Количество цилиндров	4
Количество клапанов	16
Диаметр поршня	86
Расход топлива	10.03.2018
Количество масла в двигателе	4.2 литра
Рекомендуемое масло для использования	5W-20 5W-30 0W-30
Экологический стандарт	Евро-5
Ресурс	350тыс.км и более

Общее описание

Силовой агрегат по отношению к кузову автомобиля расположен поперечно, с рядным расположением поршней. Объём составляет 1998 см³, мощность – 150-220 л.с. в зависимости от модификации.
Корпус состоит сплава алюминия повышенной прочности. С целью повышения параметров жёсткости коренные подшипники защищены дополнительной крышкой. Для улучшения циркуляции масла в корпусе, а также для подачи масла в кривошипно-шатунный механизм и к масляным форсункам присутствуют дополнительные горизонтальные каналы. По специальному каналу в передней стенке блока цилиндров обеспечивается подача масла к головке блока цилиндров.
Головка блока цилиндров состоит из алюминиевого сплава, по новым технологиям того времени, что позволило значительно уменьшить жёсткость пружин и амплитуду резонансных колебаний. В гбц находятся специальные постели под два распределительных вала, сверления охлаждающей системы и масляные каналы.

Кривошипно-шатунный механизм

Коленчатый вал стальной – установлен на пяти опорах. Внутри вала находится специальный масляный канал для смазывания опорных и шатунных подшипников, а также для подачи масла к поршневым пальцам и для охлаждения поршней методом разбрызгивания. Если установлен блок балансированных валов, то на коленвалу присутствует 8 противовесов, если отсутствует – 4. Шатуны стальные, используются подшипники скольжения. Диаметр поршня составляет 86 мм.

Газораспределительный механизм

У мотора 2 распределительных вала, распложенные на пяти опорных шейках. Один вал обслуживает только впускные клапана, второй – выпускные. Гидрокомпенсаторы отсутствуют, регулировка осуществляется при помощи винтов. Подача масла вначале осуществляется через коромысла, а затем через специальные каналы внутри распредвалов.

Распределительные валы вращаются цепью, берущей начало от звёздочки коленвала. Для оптимальной работы присутствует гидронатяжитель цепи на основе давления в системе смазки. Конструкцией предусмотрены успокоители для уменьшение вибраций цепи. Конструктивные изменения позволили снизить шум во время вращения цепи.

Элементы I-VTEC обеспечивает разную степень хода клапанов в зависимости от нагрузки. Такое улучшение обеспечивает снижение расхода горючего и более рациональное использование мощности сердца автомобиля.

Система смазки и охлаждения

Масляная система функционирует под действием насоса шестерёночного типа, расположенного в нижней части. Насос засасывает масло, пропускает его через специальный охладитель и фильтр. Далее масло подаётся на трущиеся элементы, гидронатяжитель и стекает в обратно в поддон. Объём масла в двигателе составляет 4,2 литра. Рекомендуемые марки – 5W-20, 5W-30, 0W-30.

Система охлаждения закрытого типа с принудительной циркуляцией антифриза при помощи водяного насоса. В начальных отделах системы стоит термостат, обеспечивающий циркуляцию жидкости по малому кругу охлаждения или через радиатор. Рекомендуется использовать антифриз.

Впрыск топлива

На силовом агрегате установлена система многоточечного впрыска горючей смеси. Топливный насос работает под контролем регулятора давления, подающего сигнал к системе управления. Блок управления обеспечивает подачу различного количества и состава смеси, а также регулирует угол опережения зажигания, опираясь на показания различных датчиков топливной, воздушной и выхлопной систем.

Также в блоке стоит защита двигателя от перегрузок – при повышении количества оборотов до определенного уровня (выше предельно допустимых), отключается подача топлива в камеры сгорания. Для лучшего распыления топлива и снижения аппетитов двигателя используются форсунки с несколькими отверстиями. Также на моторах этой серии устанавливается специальная система дополнительной подачи воздуха, обеспечивающая более экономичное использование топлива.

Двигатель Honda K24A

Двигатели
Honda
K24A

2.4-литровый бензиновый двигатель Хонда К24А производился концерном с 2002 по 2013 год и ставился на ряд популярных моделей компании, типа Аккорд, Элемент либо минивен Одиссей. Этот силовой агрегат предлагался как в гражданских версиях, так и спортивных модификациях.

В линейку K-series также входят двс: K20A и К23А.

Характеристики
Расход
Применение
Поломки

Технические характеристики мотора Honda K24A 2.4 литра

Точный объем	2354 см³
Система питания	инжектор
Мощность двс	160 — 165 л.с.
Крутящий момент	215 — 220 Нм
Блок цилиндров	алюминиевый R4
Головка блока	алюминиевая 16v
Диаметр цилиндра	87 мм
Ход поршня	99 мм
Степень сжатия	9.6 — 9.7

Особенности двс	DOHC
Гидрокомпенсаторы	нет
Привод ГРМ	цепь
Фазорегулятор	i-VTEC
Турбонаддув	нет
Какое масло лить	4.2 литра 5W-30
Тип топлива	АИ-92
Экологический класс	ЕВРО 3/4
Примерный ресурс	350 000 км

Точный объем	2354 см³
Система питания	инжектор
Мощность двс	195 — 205 л.с.
Крутящий момент	220 — 230 Нм
Блок цилиндров	алюминиевый R4
Головка блока	алюминиевая 16v
Диаметр цилиндра	87 мм
Ход поршня	99 мм
Степень сжатия	10.5

Особенности двс	DOHC
Гидрокомпенсаторы	нет
Привод ГРМ	цепной
Фазорегулятор	i-VTEC
Турбонаддув	нет
Какое масло лить	4.2 литра 5W-30
Тип топлива	АИ-92
Экологический класс	ЕВРО 3/4
Примерный ресурс	300 000 км

Мануал для Хонда Аккорд 7 вы можете скачать на Драйв 2

Много полезной информации выложено в Accord-Russia.ru

Расход топлива Хонда К24 А

На примере Honda CR-V 2004 года с автоматической коробкой передач:

Город	12.3 литра
Трасса	7.6 литра
Смешанный	9.8 литра

Аналогичные двигатели других производителей:

Accord 7	2002 — 2008
CR-V 2	2002 — 2006
Odyssey 3	2003 — 2008
Odyssey 4	2008 — 2013
Element 1	2002 — 2011

TSX	2003 — 2008

Недостатки, поломки и проблемы К24А

Наиболее известная проблема агрегата в быстром износе выпускного распредвала

Также под капотом автомобиля могут сильно стучать неотрегулированные клапана

Главная причина плавающих оборотов мотора в загрязнении дроссельной заслонки

Низким ресурсом тут обладают подушки двигателя и часто течет сальник коленвала

У двс первых лет выпуска были случаи локального перегрева четвертого цилиндра

Подробное видео по разбору мотора Хонда K24Z4

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Ссылки [ править ]

^ «Двигатели Honda K-Series» . Двигатели JDM Spec. Архивировано 13 марта 2014 года . Проверено 20 мая 2014 .
^ «Техническая информация RSX VTEC и VTC» . Hondata. Архивировано 12 мая 2018 года . Проверено 21 апреля 2018 года .
^ «Двигатель Honda K20A 2,0 л DOHC i-VTEC SPEC R для нового FD2 CIVIC TYPE R» . Asia.vtec.net . Архивировано 6 февраля 2017 года . Проверено 15 октября 2018 года .
^ «Технические характеристики автомобиля — 2018 Honda Civic Sedan — Сайт владельцев Honda» . Owners.honda.com . Архивировано 5 ноября 2018 года . Проверено 15 октября 2018 года .
^ a b «2008 Acura TSX — Трансмиссия» . acuranews.com . Проверено 15 октября 2018 года .
^ «Архивная копия» . S2CID 39308378 . Архивировано из оригинала 07.03.2019 . Проверено 22 августа 2020 .
^ «ทดลอง ขับ Honda CR-V MY 2015 2.4 CVT 4WD (Minorchange): เปลี่ยน เครื่อง และ เกียร์ ใหม่ X-Trail กับ CX-5» . Headlightmag (на тайском языке). Архивировано 28 января 2020 года . Проверено 22 августа 2020 .
^ «Наклейка ECO — Honda CR-V 2.4 EL 4WD» . Наклейка ОЭС — Управление экономики промышленности, Министерство промышленности Таиланда (на тайском языке). Архивировано 27 сентября 2020 года . Проверено 18 января 2020 .
^ «Каталог Honda CR-V» . Honda Thailand (на тайском языке) . Проверено 18 января 2020 .
^ «Acura собирается выпустить более мощный, технологически продвинутый и роскошно оснащенный спортивный седан Acura ILX 2016» (пресс-релиз). Лос-Анджелес, Калифорния: Acura. 20 ноября 2014. Архивировано 27 сентября 2020 года . Дата обращения 23 мая 2016 .
^ «2017 ILX Технические характеристики и функции» . Acura. 12 апреля 2016 года. Архивировано 27 сентября 2020 года . Дата обращения 23 мая 2016 .
^ «2012 Honda Accord Технические характеристики и особенности» . Отдел новостей Honda Automobiles . 2011-08-17 . Проверено 3 октября 2020 .
^ «2009 Acura TSX — Powertrain» (пресс-релиз). Торранс, Калифорния: Acura. 20 апреля 2008 . Проверено 1 сентября 2015 года .

Обзор модели FD1

Как я уже сказал, Honda Civic 8 поколения вышла в 2006 г, модель полюбилась Российским потребителям, очереди у дилеров достигали до 1 года.

Потребителям нравился смелый дизайн Хонды и отменные технические характеристики при адекватной цене. Седан и хэтчбек отличались друг от друга внешним видом, подвеской и интерьером, зато сердце общее, это 1,8 литровый мотор, мощностью 140 лошадиных сил с системой фаз газораспределения I-VTEC.

Двигатель носит индекс R18A, он пришёл на смену надёжной D серии. R18A, прост в конструкции и надёжен, если правильно ухаживать за автомобилем (своевременно обслуживать оригинальными жидкостями), то ресурс мотора порадует владельцев.

Мотор у Цивика гражданский, но с хондовскими повадками, до 4000 оборотов тяга ровная, после 4-х подхват до 7000 оборотов, отклик педали газа молниеносный.

Honda Civic 2008 г в кузове хэтчбек

С агрегатом у Хонды Цивик комплектовались несколько КПП, у седана Civic 4D механическая 6-ти ступенчатая коробка передач и 5-ти ступенчатый «автомат». У хэтчбека Civic 5D — 6-ти ступенчатая «механика» и бесступенчатый вариатор, начиная с 2009 года вариатор уступил место «автомату», потребители отдавали предпочтение автоматической коробке передач.

Агрегаты надёжные, механическая КПП в особенности, только стоит менять масло в «коробке» раз в 60 000 километров, и она переживёт двигатель.

Есть ещё 1,4 литровый мотор, в Россию официально не поставлялся, с ним шла 5-ти ступенчатая «механика» до 2008 года, потом 6-ти ступенчатая.

Ходовая часть у Хонды Цивик 4д и у хэтчбека 5д разные, у седана по лучшим традициям Honda, это многорычажная независимая подвеска, а у хэтчбека стоит сручиваемая балка (МакФерсон).

Шасси долговечное, единственное, что к 30 000 километров нужно менять опорные подшипники передних стоек, стоят они около 2-х тысяч рублей за штуку (дилеры меняли по гарантии).

Внешность и экстерьер

Honda Civic 8-го поколения выглядит как космический корабль, это уже заезженный вердикт внешности Цивика среди автожурналистов, но факт остаётся фактом, дизайн у него — космический

И не важно, что это седан 4d или хэтчбек 5d, оба они космические

Салон проектировали те же инопланетяне (в хорошем смысле слова), что и внешность, в глаза бросается двухуровневая приборная панель с электронным спидометром.

Интерьер Хонды Цивик 4д в кузове седан

Салон Honda Civic 5D в кузове хэтчбек

Посадка в Цивике чисто Хондовская, низкая и спортивная, а нога сама тянется к педали газа. На заднем ряду сидеть можно, но не более, всё таки это C класс.

Описание и технические характеристики

В 2002 году компания Хонда выпускает силовой агрегат с маркировкой K24A. Планировалось, что мотор будет основой для серии CR-V, но он получил достаточно широкое распространение на другие марки. Базой послужил младший собрат К20А. Двигатель был призван сменить устаревшую серию F23.

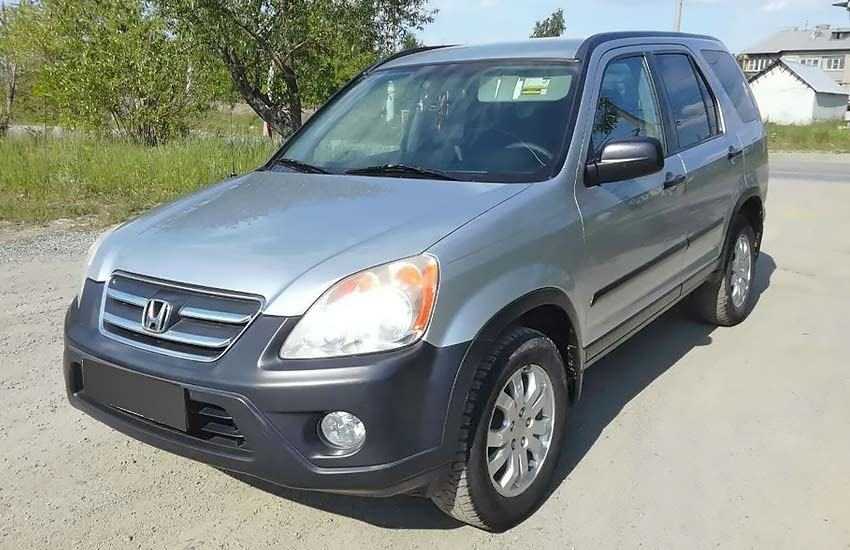

Honda CR-V с мотором K24A.

В блок был установлен коленчатый вала с увеличенным ходом поршня до 99 мм (было 86 мм), увеличился блок цилиндров в высоту до 231.5 мм (был 212 мм), увеличились в диаметре и поршни, но всего лишь на 1 мм (до 87 мм), а их высота осталась неизменной — 30 мм.

Также были установлены шатуны длинной 152 мм. В остальном такой же цепной движок, отдельные версии оснащены балансирными валами, впуск с переменной геометрией, ГБЦ оснащается системой доработанной системой I-VTEC, как и на младшем моторе, гидрокомпенсаторов на К24 отсутствуют, что принуждает проводить регулировку клапанов каждые 40 тыс. км.

Мотор K24A под капотом Хонда СР-В.

Технические характеристики мотора К24А:

Наименование параметра	Характеристика
Марка двигателя	К24 (A, Z, Y, W)
Года выпуска	2002 — н.д.
Объём	2.4 (2354 см. куб)
Мощность	156-205 л.с.
Количество цилиндров	4
Количество клапанов	16
Диаметр поршня	87
Расход топлива	11.9
Количество масла в двигателе	4.2 литра
Рекомендуемое масло для использования	5W-20 5W-30 0W-20
Эконорма	Евро-5
Ресурс	350+ тыс. км

Модификации

Как и почти все моторы Хонда, K24A имеет несколько модификаций, которые активно использовались и применялись. Рассмотрим, основные из них:

Двигатель K24A.

K24A1 — первая гражданская версия, на моторе установлен двухступенчатый впускной коллектор, система i-VTEC на впускном распредвалу настроена на экономию и экологию. Степень сжатия 9.6, мощность 160 л.с. при 6000 об/мин, крутящий момент 220 Нм при 3600 об/мин. Встречается на Honda CR-V.
К24А2 — мотор для более крупных автомобилей, используется другой коленвал, усиленные шатуны, другие поршни, степень сжатия повышена до 10.5, заменены распредвалы на более злые, увеличена дроссельная заслонка, другой впуск/выпуск. Переключение VTEC происходит на 6000 об/мин. Мощность 200 л.с. при 6800 об/мин, крутящий момент 225 Нм при 4500 об/мин. В 2006 году мотор получил впускной тракт диаметром 80 мм (было 70 мм), дроссельную заслонку 64 мм (было 60 мм), выхлоп на 57 мм трубе (было 52 мм). В результате мощность поднялась до 205 л.с. при 7000 об/мин, крутящий момент 231 Нм при 4500 об/мин.
K24A3 — аналог K24A2 для Европы и Австралии.
K24A4 (K24A5, K24A6) — гражданский мотор c i-VTEC на впускном валу, которая может изменять фазу на +\- 25°, степень сжатия 9.7, мощность 160 сил при 5500 об/мин, крутящий момент 218 Нм при 4500 об/мин.
K24A8 — 166-сильная версия с электронной дроссельной заслонкой, i-VTEC включается с 2400 об/мин.
K24Z1 — аналог K24A1, изменён впускной коллектор, ШПГ от К24А4, степень сжатия 9.7, мощность 166 л.с. при 5800 об/мин, крутящий момент 218 Нм при 4200 об/мин. Ставился движок на Хонду СРВ.
K24Z2 — степень сжатия повышена до 10.5, стоят другие распредвалы, мощность 177 л.с. при 6500 об/мин, крутящий момент 224 Нм при 4300 об/мин.
K24Z3 — степень сжатия увеличена до 11, валы ещё более верховые, мощность 190 (201) л.с.
K24Z4 — аналог K24Z1.
K24Z5 — аналог K24Z2, мощность 181 лошадь.
K24Z6 — аналог K24Z5, установлены другие распредвалы, мощность 180 сил.
K24Z7 — мотор для Civic Si и Acura ILX. В нем изменены поршни, шатуны, впускной коллектор, распредвалы, VTEC переключается на 5000 об/мин. Мощность 205 л.с. при 7000 об/мин, крутящий момент 230 Нм при 4400 об/мин.
K24Y1 — двигатель Хонды СРВ для рынка Таиланда, степень сжатия 10.5, мощность 170 л.с. при 6000 об/мин, крутящий момент 220 Нм при 4300 об/мин.
K24Y2 — мотор Honda Crosstour, степень сжатия пониже — 10, распредвалы злее, мощность 192 л.с. при 7000 об/мин, крутящий момент 220 Нм при 4400 об/мин.
K24W1 — движок для Аккорда, входит в серию Earth Dreams (индекс W) с непосредственным впрыском. Относительно K24Y, изменён впуск/выпуск, теперь впуск сзади, выпуск впереди, степень сжатия 11.1, распредвалы спокойные, VTEC переключается на 4800 об/мин. Мощность мотора — 185 л.с. при 6400 об/мин, крутящий момент 245 Нм при 3900 об/мин.
K24W2 — аналог K24W1 с другими распредвалами, мощность 188 л.с.
K24W3 — аналог K24W2 с чуть изменённым выхлопом, мощность 190 сил.
K24W4 — изменена система впрыска, степень сжатия 10.1, низовые распредвалы, мощность 174 л.с. при 6200 об/мин, крутящий момент 225 Нм при 4000 об/мин.

Тепловые зазоры для регулировки клапанов в двигателях Honda

Тепловые зазоры, необходимые для регулировки клапанов в двигателях автомобилей Хонда. Информация представлена по моделям, и по типам двигателей.

Пользуйтесь поиском (ctrl+F на клавиатуре) для быстрого нахождения информации.

Зазоры обозначены следующим образом впуск мин. — впуск макс.; выпуск мин. — выпуск макс. где мин. и макс. соответственно минимальные и максимальные значения зазора. Оптимально выставлять средние значения между минимумом и максимумом.

Регулировка клапанов осуществляется только на холодном двигателе (при температуре +30 градусов на клапанах или ниже). В качестве инструментов для регулировки тепловых зазоров потребуются: отвертка, гаечный ключ, набор щупов.

ВНИМАНИЕ! Интервалы зазоров указаны в миллиметрах. Accord 1998 J30A1 0,20-0,24; 0,28-0,32

Accord 1998 J30A1 0,20-0,24; 0,28-0,32

Accord Wagon СЕ-1, СЕ-2 F22B SOHC VTEC 0,24-0,28; 0,28-0,32

Accord EuroR H22A (H23A) 0,15-0,19; 0,17-0,21

Honda Accord CF4 Sir F20B (DOHC) 0,15-0,17; 0,18-0,20

Accord CF4 F20B SOHC: 0,24-0,28; 0,28-0,32.

Accord Euro R CL7 K20A 0,21-0,25; 0,25-0,29

Accord VIII-IX поколений (CL-CU), — см. рекомендации по двигателям K20, K24.

Accord с двигателем R20A — см. рекомендации по двигателям R20A.

HONDA CIVIC

Civic 2001-2006 см. общие рекомендации двигателей D15B, D17A.

Civic 4D (5D) (FD-FK) R18A – 0,18-0,22; 0,23-0,27

R20 — см. рекомендации по двигателям R20A

HONDA DOMANI

HONDA FIT FIT (Jazz) L13 (15)A – 0,15-0,19; 0,26-0,30

Для автомобилей Honda Odyssey более позднего периода, смотрите рекомендации для двигателей K24.

Общие настройки клапанов по типам двигателей.

Даны средние показатели из официальных мануалов.

B18B, B20B (STEP WGN, S-MX, others) : 0,08-0,12; 0,16-0,20 (пара рычаг-кулачок). 0,13-0,17; 0,26-0,30 (пара рычаг-клапан)

D13B (8 клапанов) 0,18-0,22; 0,25-0,29

D13B (16 клапанов) (Logo, Civic, etc): 0,18-0,22 ; 0,23-0,27

D15A, D16A, D17A (Civic, Integra, Domani, HR-V, etc) : 0,18-0,22; 0,23-0,27

D16A (Civic, Integra, Domani, HR-V, etc) : 0,18-0,23; 0,23-0,28

F18B : 0,24-0,28; 0,28-0,32

F20A4 (Accord CB) : 0,23-0,28; 0,28-0,33

F20Z1 : 0,24-0,28; 0,28-0,32

F20B3: 0,24-0,28; 0,28-0,32

F22B DOHC (два распредвала) 0,07-0,11; 0,15-0,19

F23A VTEC (Accord Wagon, Odyssey) : 0,23–0,28; 0,28–0,33

G20, G25: 0,22-0,27; 0,27-0,32

H22: 0,15-0,19; 0,17-0,21

H23: 0,07-0,13; 0,15-0,19

J25, J30, J32: 0,20-0,24; 0,28-0,32

K20A (Accord, CR-V, Integra, Stream, и другие) : 0,21–0,25; 0,28–0,32

K24A (Accord, CR-V, others) : 0,21–0,25; 0,25–0,29

Внимание! В некоторых случаях тепловые зазоры выпуска могут составлять 0,28-0,32. Рекомендуем при регулировке выпускных клапанов придерживаться значения 0,28-0,29, поскольку оба этих значения соответствует нормальному зазору для разных случаев

L15A (Mobilio, Spike, etc): 0,15-0,1 9; 0,26-0,30

R20 (Accord, CR-V, etc): 0,18-0,22; 0,23-0,27

ZC (Civic, Integra, Domani, etc): 0,18-0,23; 0,23-0,28
