Ошибка p0113

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ТЕМПЕРАТУРА ВОЗДУХА НА ВПУСКЕ)

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание (IG) и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Intake Air.

Считайте значение, отображенное на диагностическом приборе.

Номинальное значение / Номинальный режим: То же, что и фактическая температура воздуха на впуске (IAT). Результат:

Отображаемая температура Следующий шаг
-40°C (-40°F) А
Не менее 140°C (284°F) B
То же, что и фактическая температура воздуха на впуске C

УКАЗАНИЕ:

  1. При наличии обрыва в данной цепи портативный диагностический прибор указывает температуру -40°C (-40°F).
  1. При наличии короткого замыкания в данной цепи портативный диагностический прибор указывает температуру 140°C (284°F).
B

Перейдите к шагу 4

C

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

А
2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ЖГУТЕ ПРОВОДОВ)

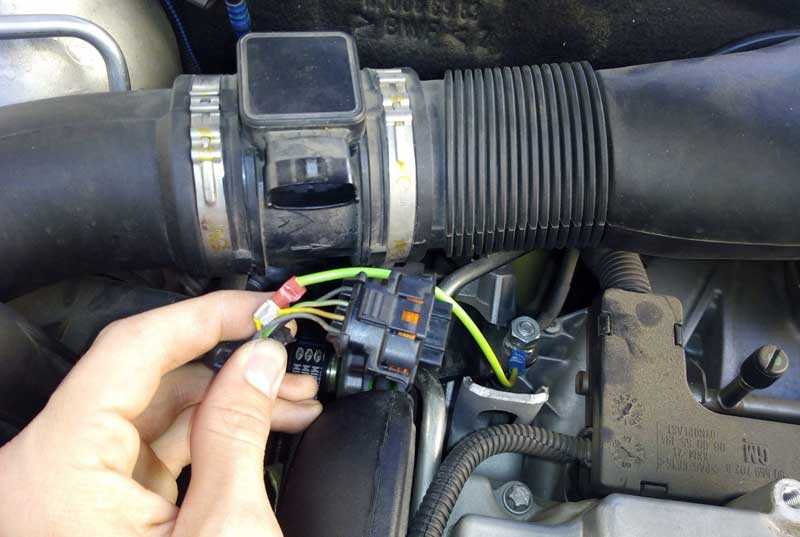

Отсоедините разъем B1 датчика массового расхода воздуха (MAF).

Соедините контакты THA и E2 разъема датчика MAF со стороны жгута проводов.

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание (IG) и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Intake Air.

Считайте значение, отображенное на диагностическом приборе.

Номинальное значение / Номинальный режим: Не менее 140°C (284°F)

Снова подсоедините разъем датчика массового расхода воздуха.

OK

ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ К ДАТЧИКУ. ЕСЛИ ПОДКЛЮЧЕНИЕ НАДЕЖНО, ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

NG

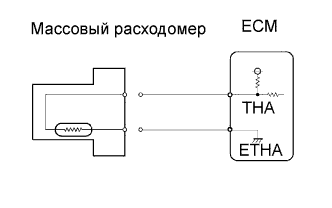

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление:

Контакты для подключения диагностического прибора Заданные условия
THA (B1-1) – THA (B32-65) Менее 1 Ом
E2 (B1-2) – ETHA (B32-88)

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK
ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ ECM. ЕСЛИ В НОРМЕ, ЗАМЕНИТЕ ECM
4.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ В ЖГУТЕ ПРОВОДОВ)

Отсоедините разъем В1 датчика MAF.

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание (IG) и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Intake Air.

Считайте значение, отображенное на диагностическом приборе.

Номинальное значение / Номинальный режим: -40°C (-40°F)

Снова подсоедините разъем датчика массового расхода воздуха.

OK

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

NG
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление:

Контакты для подключения диагностического прибора Заданные условия
THA (B1-1) или THA (B32-65) – масса 10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0113 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

  • Audi (Ауди а4)
  • BMW
  • Cadillac
  • Chery (Чери Тигго)
  • Chevrolet (Шевроле Авео, Каптива, Круз, Ланос, Лачетти, Малибу)
  • Chrysler (Крайслер Вояджер, Пацифика, ПТ Крузер, Себринг, 300c)
  • Citroen (Ситроен С4, Берлинго)
  • Daewoo (Дэу Нексия)
  • Dodge (Додж Интрепид, Калибр, Караван, Стратус)
  • Ford (Форд Галакси, Куга, Мондео, Мустанг, Транзит, Фиеста, Фокус, Фьюжн, Эксплорер)
  • Honda (Хонда Аккорд, СРВ, Фит, Цивик)
  • Hover
  • Hyundai (Хендай Гранд Старекс, Портер, Санта фе, Солярис, Соната, Старекс, Туксон, Элантра)
  • Infiniti
  • Isuzu
  • Jeep (Джип Гранд Чероки)
  • Kia (Киа Бонго, Рио, Соренто)
  • Land Rover (Ленд Ровер Фрилендер)
  • Lexus (Лексус rx300)
  • Mazda (Мазда 3, Мазда 6, Мазда cx7, Демио)
  • Mercedes (Мерседес w203)
  • Mitsubishi (Митсубиси Галант, Лансер, Паджеро, L200)
  • Nissan (Ниссан Альмера, Кашкай, Марч, Сентра)
  • Opel (Опель Астра, Виваро)
  • Peugeot (Пежо 307, 308, 407, Партнер)
  • Pontiac (Понтиак Гранд АМ)
  • Rover
  • Seat (Сеат Альхамбра)
  • Skoda (Шкода Октавия)
  • Ssangyong (Саньенг Кайрон, Рекстон)
  • Subaru (Субару Импреза, Легаси, Форестер)
  • Suzuki (Сузуки Гранд Витара)
  • Toyota (Тойота Авалон, Авенсис, Камри, Королла, Ленд Крузер, Рав4)
  • Volkswagen (Фольксваген Пассат, Туарег, Туран, Транспортер)
  • Volvo
  • ВАЗ 2107, 2110, 2111, 2112, 2114, 2115
  • Волга Крайслер, Сайбер
  • Газель Бизнес, Крайслер, умз 4216
  • Заз Шанс
  • Лада Гранта, Калина, Нива, Приора
  • Тагаз Тагер
  • Уаз Патриот

С кодом неисправности Р0113 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0095, P0096, P0097, P0098, P0099, P0102, P0107, P0108, P0110, P0111, P0112, P0114, P0118, P0123, P0127, P0138, P0238, P0303, P0316, P0340, P0351, P0453, P0708, P1135, P1155, P1400.

Как провести ремонт

При обнаружении в памяти ЭБУ OBD P0118 выполняют следующее:

  • Активируют зажигание, но ДВС не запускают.
  • Подсоединяют к ЭБУ (к его разъему) диагностический автомобильный прибор-сканер ошибок, им же получают данные о параметрах всей системы. Выбирают в меню «t° охлажд. жидк.».
  • Если t° антифриза по приборам ниже +135°, то если в памяти блока управления нет иных ошибок, проверяют заземление датчика (целостность проводки, контакты). Схема электроцепи есть в техдокументации ТС и прибора. Заодно проверяют все соединения.
  • Отщелкивают колодку (фишку) с жилами. Если устройство и дальше показывает выше +42°, то его сигнальный провод замыкается на «массу» или сломан ЭБУ. Если ниже – то неполадки в самом датчике, в таком случае выход один – замена (но после предварительного дополнительного тестирования).

Датчик ОЖ прямо контактирует с охладителем поэтому, если есть признаки перегрева, вытаскивать его не следует.

Датчик температуры впускного воздуха, высокий уровень сигнала

Описание схемы
Датчик температуры впускного воздуха (IAT) использует термистор для управления уровнем сигнала на контроллер ЭСУД. Контроллер электронной системы управления двигателем (ЭСУД) подает контрольный сигнал 5 В и сигнал массы на датчик. При холодном воздухе сопротивление высоко, поэтому сигнал датчика температуры впускного воздуха будет высоким. При теплом впускном воздухе сопротивление низкое, поэтому сигнал датчика температуры впускного воздуха будет низким.

Условия появления кода DTC

Включатель зажигания во включенном положении.

Условия установки кода неисправности

Сигнал IAT меньше 4,99 В.

Действия, выполняемые при установке кода неисправности

  • Контрольная лампа индикации неисправности загорается.
  • Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
  • Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

  • Лампа индикации неисправности выключается по окончании трех циклов проверки подряд, при которых диагностика выполняется без сбоя.
  • Архивный диагностический код неисправности убирается после 40 циклов нагрева без сбоя.
  • Диагностический код неисправности может быть очищен сканирующим прибором.

Диагностическая информация

  • Если автомобиль имеет температуру окружающей среды, сравнить показания датчика IAT с показаниями датчика температуры охлаждающей жидкости (ЕСТ). Показания датчиков IAT и ЕСТ должны быть относительно близки друг к другу.
  • Использовать значения таблицы зависимости сопротивления от температуры для определения неверно работающего датчика. См. «Зависимость сопротивления от температуры» в этом разделе.

 Перевод обозначений на схемах >>>Как читать электрические схемы >>>

DTC P0113 — Датчик температуры впускного воздуха, высокий уровень сигнала

Шаг Операция Значения Да Нет
1 Провести проверку системы диагностики.
Проверка системы завершена?

Перейти к операции 2

Перейти к пункту «Проверка диагностической системы«.
2
  1. Подключить сканирующий прибор к колодке диагностики.
  2. Запустить двигатель и дать ему нагреться до рабочей температуры.

Сканирующий прибор показывает уровень сигнала датчика температуры впускного воздуха IAT в пределах установленного значения?

15~80°С (60-176°F) Перейти к «Диагностическая информация«

Перейти к операции 3

3
  1. Повернуть ключ зажигания в положение блокировки.
  2. Отсоединить разъем датчика IAT.
  3. Соединить перемычкой клемму 1 и 2 разъема датчика IAT.
  4. Включить зажигание.

Сканирующий прибор показывает уровень сигнала датчика IAT выше установленного значения?

120°С (248°F)

Перейти к операции 4

Перейти к операции 5

4 Проверить надежность соединения датчика IAT и клемм разъемов.
Проблема найдена?

Перейти к операции 10

Перейти к операции 9

5 Измерить уровень сигнала между клеммой 1 и 2 разъема датчика IAT.
Измеренный уровень сигнала в пределах установленного значения?
4,5~5,5 В

Перейти к операции 11

Перейти к операции 6

6 Измерить уровень сигнала между клеммой 1 разъема датчика IAT и массой.
Измеренный уровень сигнала в пределах установленного значения?
4,5~5,5 В

Перейти к операции 7

Перейти к операции 8

7
  1. Повернуть ключ зажигания в положение блокировки.
  2. Проверить обрыв цепи или замыкание на питание аккумуляторной батареи в проводе между клеммой 2 разъема датчика IAT и клеммой 13 разъема контроллера ЭСУД.

Проблема найдена?

Перейти к операции 10

Перейти к операции 11

8
  1. Повернуть ключ зажигания в положение блокировки.
  2. Проверить обрыв цепи или замыкание на питание аккумуляторной батареи в проводе между клеммой 1 разъема датчика IAT и клеммой 78 разъема контроллера ЭСУД.

Проблема найдена?

Перейти к операции 10

Перейти к операции 11

9
  1. Повернуть ключ зажигания в положение блокировки.
  2. Заменить датчик IAT.
  3. Очистить все диагностические коды неисправности в контроллере ЭСУД.
  4. Провести проверку системы диагностики.

Закончен ли ремонт?

Система в норме
10
  1. Повернуть ключ зажигания в положение блокировки.
  2. Устранить неисправность в проводе или клеммах разъема, если необходимо.
  3. Очистить все диагностические коды неисправности в контроллере ЭСУД.
  4. Провести проверку системы диагностики.

Закончен ли ремонт?

Система в норме
11
  1. Заменить контроллер ЭСУД.
  2. Провести проверку системы диагностики.

Закончен ли ремонт?

Перейти к операции 12

12 Проверьте, не установлены ли дополнительные диагностические коды неисправности.
Отображены ли диагностические коды неисправности, которые не были продиагностированы?
Перейти к соответствующей таблице диагностических кодов неисправности Система в норме

Вероятные причины

За ошибкой P0113 скрываются определённые причины, которые повлекли за собой запись соответствующего кода в памяти блока управления.

Основная причина кроется в проблеме с датчиком температуры. Но возникновение ошибки может быть связано с разными неисправностями. Основными из них являются:

  • поломка датчика температуры, его полный выход из строя;
  • загрязнение контроллера частицами масла, из-за чего снизилась чувствительность;
  • потеря контакта в разъёме;
  • обрыв проводки в электроцепи.

Заметно реже устройство загрязняется маслом и иными отложениями, что влечёт за собой снижение чувствительности датчика.

P0113 — отказ датчика температуры всасываемого воздуха в двигатель

При возникновении ошибки, Р0113 — указывает о перебоях в работе датчика, контролирующего температуру всасывания воздуха. По-другому, при выскакивании ошибки, можно точно сказать, что был повышен уровень сигнала, исходящего от датчика IAT, основная задача которого контролировать температурный режим воздуха на входе. В других моторах это может быть отдельно взятый датчик, но обычно это обычный датчик, показывающий абсолютное давление.

Выскакиваемый код Р0113 сигнализирует о высокой температуре входящего воздуха, не что иное, как термистор.

Помещается датчик в патрубке воздуховода, возникающее сопротивление связано с изменением температурных режимов, при этом блок управления способствует корректировке ширины импульса, поступающие на форсунки, такое поведение влечет за собой влияние на топливо, а также корректирует угол зажигания на опережение, а также управляет холостым ходом. Очень важными считаются показатели датчика IAT, при запуске авто, при взаимодействии с датчиком ОЖ определяется точное значение временного интервала впрыска, поэтому контролирует запуск двигателя на горячей двигатель. Если возникает проблемная ситуация с датчиком температуры входящего воздуха, происходит изменение сопротивления прямо пропорционально, поэтому возникает ошибка Р0113, под названием IAT, которую можно опознать в ходе диагностики. При непостоянно поступающих показателей с датчика выдается ошибка под названием Р0110.

В каких случаях возникает ошибка р0113

Формирование ошибки происходит в блоке ЕМС, в случае понижение температуры ниже минимальной нормы, в таком случае происходит сигнал входящий увеличивается и выходит из максимального уровня, после чего длится в течение 1-1,5 минуты. Далее сигнал попадает в память, находящейся на приборной панели, после чего включается лампочка индикации, отключение же произойдет только в случае 4х последовательных процессов зажигания, после чего неисправности не обнаружились. Очистка памяти от неисправности произойдет только последовательных 40 процессов зажигания без обнаружения ошибок. В таком случае после вывода кода Р0113 и последующем его сбросом при помощи сканера либо изъятия клемм с АКБ, но лампочка просто так не перестанет зажигаться ведь проблема не была устранена, поэтому обороты продолжать дальше скакать.

Факторы, вызывающие возникновение кода р0113

В основном причины возникновения связаны прежде всего с датчиком входящего воздуха:

  1. Исчез контакт в разъёмах питания;
  2. Оборван провод датчика IAT;
  3. Скопившаяся грязь;
  4. Поломка самого датчика температуры входящего воздуха. Что делать для устранения возникшей ошибки по изменение температуры входящего воздуха.

Первым делом, когда на сканеры выскакивает ошибка Р0013, каждый автолюбитель первым делом бросается на поиски данного датчика, чтобы сменить его на новый. Но совершать сразу замену датчика не совсем уместно, ведь даже установив новый, не всегда ошибка исчезнет. Поэтому даже если после смены датчика ошибка продолжает выскакивать нудно искать другую проблему.

Следуете следующим советам:

Первым делом измерьте сопротивление датчика IAT при разных показаниях температуры, в таком случае необходимо использовать фен или ёмкость с теплой водой. Для этого проследите, чтобы показания менялись пропорционально, таким образом при себе необязательно иметь таблицу с показаниями технических значений датчиков.

После этого проверяем сохранность контактов и проводки датчика, ведь возможно мог произойти разрыв или произошел процесс окисления.

Для устранения загрязнений стоит воспользоваться карбклинером, ведь скопившиеся карьерные газы могут способствовать выходу из строя датчика.

Только после проделанных выше процедур, можно прибегнуть к самой смене датчика воздуха, расположен он в расходомере, либо располагается на впускном коллекторе. Поэтому вне зависимости от вашей марки машины стоит для начала воспользоваться нашими рекомендациями и первым делом проверьте ДАД и приступить к его очистке, ведь покупка датчика может привести к потере затрат и достаточно больших.

Range Rover Evoque 2020. Тест-Драйв показал все плюсы и минусы премиального кроссовера

Смотреть все фото новости >>

Что это за датчик и когда выскакивает ошибка

Высвечивание этого кода сообщает водителю о появлении неисправности в датчике, указывающем температуру подаваемого в двигатель воздуха. Неисправность возникает при чрезмерно высоком сигнале, который посылает в ЭБУ измеритель. Конструктивно он является обычным терморезистором (термистором).

Как работает датчик? При понижении наружной температуры воздух становится разреженным и ему сложнее проникать в «нутро» мотора. С другой стороны, в жару атмосфера не такая плотная и испытывает малое сопротивлении при всасывании в силовой агрегат. ЭБУ учитывает полученные от терморезистора данные и отправляет команду на изменение угла зажигания, времени открывания топливных форсунок, плюс регулирует обороты холостого хода. Устройство установлено в воздушном патрубке, иногда интегрируется в расходомер.


Месторасположение датчика на ВАЗ 2114

Как устранить ошибку P0130?

Используя инструмент сканирования, определите, правильно ли переключается Датчик 1. Он должен переключить быстро между сухопарым richand, равномерно. 1. Если это так, проблема, скорее всего, прерывистая, и вы должны проверить thewiring на наличие каких-либо видимых повреждений. После этого выполните испытание шевелить путем манипулировать theconnector и связывать проволокой пока наблюдающ напряжение тока датчика о2его. Если это выпадет,зафиксируйте соответствующую часть жгута проводов, где находится проблема. 2. Если он не переключается должным образом, попробуйте определить, является ли датчик accuratelyreading выхлопных газов или нет. Сделайте это путем извлекать поставку regulatorvacuum давления топлива кратко. Чтение датчика о2его должно пойти богатые люди, реагируя к добавленному топливу theextra. Установите регулятор питания. После этого наведите сухопарое состояние путем removing линия поставкы вакуума от впускного коллектора. Датчик o2 readingshould идет сухопарый, реагирующ к enleaned вытыханию. Если датчик работает должным образом, то датчик может быть в порядке, и проблема может быть отверстия в выхлопной или anunmetered вакуумной утечки в двигателе (Примечание: unmetered вакуумные утечки на engineare почти всегда сопровождается lean коды. См. соответствующие статьи для диагностики непогашенной вакуумной утечки). Если в выхлопных газах есть отверстия init, возможно, что датчик o2 может неправильно понимать выхлопные газы из-за того, что дополнительный кислород поступает в трубу через эти дыры3. Если это не так, и датчик o2 просто не переключается или не actssluggish, отключите датчик и убедитесь, что есть 5 вольт ссылки voltageto датчик. Затем проверьте на наличие 12V питания к цепи нагревателя датчика o2. Также проверите для непрерывности для того чтобы смолоть на земной цепи. Если любой из этих aremissing, или не их правильное напряжение тока, ремонтирует открытое или короткое в appropriatewire. Датчик о2ий не будет работать как следует без правильного напряжения тока. Если theproper напряжения присутствуют, замените датчик o2.

Условия формирования ошибки

Такая ошибка может появиться только при выполнении определённых условий, некого сценария.

Ошибка фиксируется в ЭБУ в момент запуска двигателя. ЭБУ при пуске ДВС считывает данные со всех датчиков. Если воздух, проходящий через воздуховод, имеет плотность выше, чем допустимое значение, и это продолжается более 1,5 минут, на приборной панели загорится значок проверки двигателя.

Если это случайно вылезшая ошибка, то после 4 нормальных пусков индикатор на панели приборов погаснет. Но сама ошибка пока будет находиться в памяти ЭБУ. Автоматически она стирается только после 40 успешных пусков мотора.

Диагностика и решение проблем

Первым шагом в процессе устранения ошибки P0118, является изучение бюллетеней технического обслуживания (TSB). На предмет известных проблем с конкретным автомобилем.

Выполните тщательный визуальный осмотр, чтобы проверить проводку на наличие явных дефектов, таких как царапины, потертости, оголенные провода или пятна ожогов. Далее следует проверить разъемы и соединения на предмет безопасности, коррозии и повреждений контактов.

Обязательно тщательно проверьте целостность жгутов с проводами, закрепите все незакрепленные провода. Если вы обнаружите перегоревший провод, припаяйте его и убедитесь в соответствующей изоляции.

Проверка охлаждающей жидкости и термостата

Убедитесь, что уровень охлаждающей жидкости правильный, как в радиаторе (в холодном состоянии), так и в бачке для перелива охлаждающей жидкости. Убедитесь в отсутствии утечек и в исправной работе герметичной крышки.

Если в системе недостаточно охлаждающей жидкости, двигатель может не прогреваться должным образом. Так как если датчик температуры не контактирует с охлаждающей жидкостью, он не будет считывать температуру.

Используя бесконтактный термометр, или сканирующий прибор с потоковой передачей данных в реальном времени, проверьте, правильно ли прогревается двигатель. Обычно верхний шланг радиатора должен оставаться относительно холодным до тех пор, пока термостат не откроется. После чего он быстро нагреется.

С помощью термометра или диагностического прибора проверьте температуру двигателя через 10-15 минут работы. Если температура не достигает рабочей температуры, проверьте датчик ЕСТ.

Проверка датчика (ECT) температуры охлаждающей жидкости

Визуально проверьте датчик на наличие повреждений проводки или разъема и при необходимости отремонтируйте. Затем подключите сканер ОБД2, если температура двигателя чрезмерно высокая, около 140°С, это ненормально.

Отключите датчик на двигателе и посмотрите, упадут ли показания, например на 10°С. Если это так, то скорее всего датчик неисправен, закорочен внутри, что вызывает передачу сигнала низкого сопротивления на PCM.

Но, если вы хотите полностью убедиться, что дело в датчике, а не в проводке, вы можете провести тест. Проверьте сопротивление датчика относительно земли с помощью омметра. Сопротивление нормального датчика будет немного отличаться в зависимости от автомобиля.

Но в основном, если температура двигателя составляет около 95 градусов Цельсия, то сопротивление будет около 200 Ом. При температуре около -20°С, сопротивление будет более 10 000 Ом.

Консультация On-line

Контроллер ЭСУД заменит значение по умолчанию на значение температуры воздуха на впуске. Сканирующий прибор не будет показывать значения по умолчанию. Условия очистки кода неисправности/индикации неисправности Контрольная лампа индикации неисправности отключается через четыре последовательных цикла зажигания, в которых диагностика не обнаружила неисправность. Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей. Диагностический код неисправности может быть очищен сканирующим прибором. Отключение питания контроллера ЭСУД более, чем на 10 секунд. Диагностическая информация Если автомобиль имеет температуру окружающей среды, сравнить показания датчика IAT с показаниями датчика температуры охлаждающей жидкости (ЕСТ). Показания датчиков IAT и ЕСТ должны быть относительно близки друг к другу. Использовать значения таблицы зависимости сопротивления от температуры для определения неверно работающего датчика. См. «Зависимость сопротивления от температуры» в этом разделе. Описание проверки Приведенными ниже числами указываются номера операций в таблице диагностики. Бортовая система диагностики (EOBD) предлагает мастеру выполнить основные проверки и сохранить состояние и данные неисправностей в сканирующем приборе. Это создает электронную копию данных, записанную при возникновении неисправности. Информация сохраняется в сканирующем приборе для дальнейшей обработки. На данном этапе эмитируются условия установки кода неисправности Р0112. Если контроллер ЭСУД регистрирует изменение, то контроллер ЭСУД и проводка в порядке. На данном этапе можно определить, что послужило причиной того, что контроллер ЭСУД не зарегистрировал изменение: разрыв сигнальной цепи или цепи «массы» или же неисправность контроллера ЭСУД. Заменяемый контроллер ЭСУД должен быть запрограммирован. Перепрограммирование контроллера ЭСУД описано в последней технологической инструкции Techline.

Схема подключения IAT

Электрическая схема для ДТВВ показана ниже:

Датчик откалиброван и выдает напряжение, пропорциональное температуре воздуха. В результате более высокой температуры на ЭБУ подаются более высокое напряжение, потому что внутреннее сопротивление IAT уменьшается при нагревании.

Обратите внимание, что в случае коротких замыканий, вероятно, присутствуют другие, казалось бы, не связанные коды неисправностей. Диагностика кода «высокого входного сигнала» всегда будет включать тщательное тестирование системы зарядки в качестве первого шага, с последующей изоляцией схемы от всех других возможных источников напряжения во время проверки сопротивления, непрерывности и опорного напряжения

Диагностика кода «высокого входного сигнала» всегда будет включать тщательное тестирование системы зарядки в качестве первого шага, с последующей изоляцией схемы от всех других возможных источников напряжения во время проверки сопротивления, непрерывности и опорного напряжения.

Как устранять ошибку P0113?

Схема простая, всего два провода, идущие от ЭБУ к датчику IAT. Если у вас есть диагностический сканер или адаптер, вы можете использовать его для непосредственного считывания температуры. В противном случае можно использовать цифровой мультиметр, термометр и перемычку, такую как тонкий провод или скрепка для бумаг.

Таблица сопротивления датчика температуры для автомобиля конкретно вашего года, марки и модели будет особенно полезна. Вы часто можете найти их в Интернете.

Проверка датчика

  1. Когда ключ находится в выключенном положении, отсоедините ДТВВ. Когда мультиметр установлен в режим измерения сопротивления (Ом), измерьте сопротивление на клеммах датчика. Если вы получили обрыв цепи или короткое замыкание (∞ Ω или 0,0 Ω) — датчик неисправен. Замените ДТВВ.
  2. Если вы измерили сопротивление, сравните его с таблицей температуры ⁄ сопротивления. Если двигатель холодный, то температура ⁄ сопротивление IAT должно быть достаточно близко к температуре окружающей среды, которую можно измерить с помощью термометра.Если сопротивление соответствует температуре окружающей среды, возможно, у вас всё ещё есть проблема с датчиком. Датчик, который правильно работает при температуре окружающей среды, может выйти за пределы диапазона при других температурах. Вы можете проверить неисправность датчика, измерив сопротивление после изменения его температуры, например, поместив его в кастрюлю с кипящей водой или в морозильник.

Проверка цепи

Если сам датчик, кажется, правильно реагирует на изменения температуры, тогда вы можете приступить к проверке цепи.

  1. При включенном ключе зажигания (ключ включен, двигатель выключен) отсоедините датчик IAT и проверьте напряжение в разъеме. На одном из проводов должно быть 5 В. Если у вас нет 5 вольт, значит может быть обрыв цепи или неисправность ЭБУ.
  2. На другом проводе должно быть 0 В. Если вы можете правильно определить сигнальный провод, проверьте сопротивление на землю, которое должно быть 0.0 Ом. Вероятно, разомкнутая цепь означает, что у вас проблемы с проводкой. С другой стороны, 0.0 Ом всё ещё может указывать на замыкание на землю.
  3. Если эталонного напряжения 5 В нет, между ЭБУ и датчиком может быть разомкнутая цепь, короткое замыкание на массу или неисправность самого контроллера. Если на другом проводе отсутствует сигнальное напряжение, возможно, неисправен датчик, обрыв цепи или короткое замыкание на массу.
  4. В ЭБУ проверьте опорное и сигнальное напряжение. Если нет 5 В — проблема может быть в контроллере. Если напряжение сигнала низкое или отсутствует, проверьте на наличие коррозии или обрыва цепи в ДТВВ.
  5. Поверните ключ в положение «выключено», отсоедините разъем ЭБУ и проверьте сопротивление. Если показания сопротивления совпадают с датчиком, проверьте, возможно, неисправен ЭБУ. Если вы измеряете «0,0 Ω» или «∞ Ω», проверьте на обрыв или короткое замыкание в проводке к датчику IAT.
  6. Отключите датчик и снова измерьте сопротивление, теперь оно должно отображаться как разомкнутая цепь, «∞ Ω». Если вы получили какое-либо сопротивление, проверьте, нет ли короткого замыкания в проводке к датчику IAT.
  7. Замкните перемычкой разъём датчика и проверьте сопротивление в цепи.
  8. Правильное показание должно быть «0,0 Ом». Любое сопротивление свыше 1 Ом может указывать на коррозию или обрыв цепи.
  9. Проверьте сопротивление на землю. Любое сопротивление ниже 1000 кОм может указывать на замыкание на массу в одном из проводов датчика IAT.
  10. Если у вас есть диагностический сканер, вы можете выполнить многие из этих проверок, просто прочитав показания датчика с ЭБУ. Поворачивая ключ зажигания, считайте температуру, когда датчик подключен, а затем отключен. Если нет изменений, у вас есть проблемы со схемой. Если изменения есть — у вас проблема с датчиком.

Причины и решения слабого сигнала датчика O2

Подводя итог про появление ошибки P0130 и возможных способствующих причин установке кода «низкое напряжение цепи датчика O2» можно посоветовать автовладельцам не принимать поспешных решений а:

  1. Проверить разъем подключения лямбда-зонда;
  2. Проверить кислородный датчик мультитестером (измерить сопротивление нагревателя и напряжение на сигнальном выводе). Хотя самым верным способом будет снятие показания осциллографам;
  3. Проверить проводку ЛЗ на обрыв или замыкание;
  4. Поменять заведомо рабочим датчиком кислорода.

P0130: что значит низкое напряжение цепи датчика кислорода?️Ошибка P0130 выскакивает при диагностике автомобиля, что означает низкое напряжение цепи датчика кислорода (bank 1, датчик 1). Такая расшифровка кода говорит о неисправности датчика О2 В1 S1 и чтобы её устранить скорее все понадобится менять первый лямбда зонд при условии что нет проблем с выхлопной системой.

Когда выскакивает ошибка p0130??️Код ошибки p0130 заносится в память электронного блока если после работы двигателя в течении, чуть более минуты, ЛЗ не реагирует или медленно реагирует на изменения, а сигнальная лампочка «чек энджин» на панели приборов загорается спустя 8 сек. после возникновения неисправности приобретшую постоянный характер.

На начальном этапе выхода из строя, управляющего лямбда зонда, ошибка может не иметь тех характерных особенностей поведения автомобиля при появлении данной неисправности. Хотя зачастую, как правило, на высоких оборотах, автомобиль теряет тягу и начинает расходовать больше топлива.

Поэтому если вы стали наблюдать такую работу двигателя и у вашего автомобиля или сделали диагностику сканером, который выдал код P0130, то сначала стоит проверить лямбда зонд и его проводку. И если показания подтвердят, что первый кислородный датчик негоден, то однозначно менять.

Цена вопроса: 0 ₽ Пробег: 203 000 км

Ошибка P0130 возникает при низком напряжении цепи датчика кислорода (bank 1, датчик 1). Чтобы устранить эту ошибку, нужно поменять первый лямбда зонд, при условии, что нет проблем с выхлопной системой. Код P0130 заносится в память ЭБУ, если после запуска двигателя в течение минуты лямбда-зонд не регистрирует или медленно регистрирует изменения. Как следствие, автомобиль на высоких оборотах начинает терять тягу и возрастает расход топлива. При возникновении таких симптомов датчик нужно менять. Рекомендуем ставить оригинальный лямбда-зонд, т.к. дубликат может быстро выйти из строя. Некоторые автолюбители вместо установки оригинального датчика, пытаясь сэкономить, вырезают катализатор, ставят обманку и перепрошивают мозг автомобиля, но мы так же не рекомендуем это делать. Вместе с проверкой кислородного датчика необходимо проверить ДМРВ, а также проверить давление топлива и наличие трещин на выпускном коллекторе. Эти неисправности тоже могут повлиять на данные, передаваемые датчиком электронному блоку управления. Устранение ошибки слабого сигнала датчика кислорода: 1) Проверьте разъем подключения лямбда-зонда. 2) Проверьте датчик мультитестером (измерьте сопротивление нагревателя и напряжение на сигнальном выводе). 3) Проверьте проводку лямбда-зонда на замыкание или обрыв. 4) Поменяйте датчик на заведомо рабочий. После замены датчика необходимо сбросить ошибку и дать поработать двигателю в разных режимах. Сбросить ошибку можно с помощью адаптера elm327 usb.

Возможная причина кода ошибки P0130 Hyundai.

  • Неисправен датчик кислорода (Bank 1, датчик 1).
  • обрыв или замыкание проводки датчика кислорода (Bank 1, датчик 1).
  • Плохой контакт разъема датчика кислорода (Bank 1, датчик 1)
  • Низкое давление топлива
  • Неисправна топливная форсунка или несколько форсунок
  • Неисправность впускного коллектора (подсос воздуха)
  • Неисправна выхлопная система

Симптомы ошибки P0130 Хундай

Горит индикатор «Check engine»

  • Увеличенный расход топлива
  • Может появится белый дым из выхлопной трубы

P0130 Hyundai ОписаниеПередний датчик кислорода находится в выпускном коллекторе. Он определяет количество кислорода в выхлопных газах сравнивая его с наружным воздухом. Технологически датчик кислорода изготовлен в виде цилиндра (трубки) на одном конце которого находится проводка, а на обратном (закрытом) керамический цирконий. При прохождении выхлопных газов через диоксид циркония он генерирует напряжение около 1В при большом наличии кислорода и 0В при его отсутствии. На основании этого показателя, блок управления двигателем (ECM) регулирует длину импульса впрыска для достижения оптимального соотношения воздушно-топливной смеси.

  • etlib.ru
  • www.drive2.ru
  • elm327rus.ru
  • autotime.net.ua

Симптомы неисправности

Основным симптомом появления ошибки P0118 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

  1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
  2. Двигатель глохнет либо плохо заводится (особенно при заводке на холодную).
  3. Плавающие обороты, а также попытки заглохнуть на холостом ходу.
  4. Перегрев двигателя автомобиля.
  5. Черный дым из выхлопной трубы, при работе на богатой смеси.
  6. На обедненной смеси могут наблюдаться повышенные выбросы NOx.
  7. Неправильная работа вентиляторов охлаждения.

Когда выводится Р0118, очистка от неё памяти контроллера

Ошибка сигнала датчика P0118 (ее код) появляется в памяти контроллера ЭБУ при следующих условиях (обобщено, у некоторых марок могут быть отличия):

  • ДВС работает от 120 сек.;
  • 0,2 сек. напряжение от обнаружителя как при t° ниже -42 или -38 (может незначительно отличаться у разных ТС);
  • если неисправность постоянная через 2 драйв-цикла, то высвечивается CHECK ENGINE.

Обобщенно условия, при которых удаляется код из контроллера ЭБУ (память очищается):

  • CHECK ENGINE исчезает (отключается), если система управления не наблюдает неисправности через 4 цикла запуска ДВС;
  • история диагностики становится чистой через 40 нагревательных циклов подряд антифриза при отсутствии неполадки.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
