Датчик положения дроссельной заслонки

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости на самом деле является полупроводниковым термистором. Чем ниже температура охлаждающей жидкости, тем больше сопротивление. С другой стороны, чем меньше сопротивление, тем горячее антифриз и, соответственно, сам двигатель.

Какую функцию выполняет датчик: используется для определения температуры охлаждающей жидкости в двигателе. Электронный блок управления двигателем корректирует время впрыска топлива и зажигания в соответствии с сигналом, поступающим от температуры охлаждающей жидкости. В случае превышения температуры охлаждающей жидкости электронная система предупреждает водителя об опасности перегрева двигателя. В том числе благодаря датчику компьютер включает вентилятор охлаждения, когда температура охлаждающей жидкости начинает расти больше рабочей температуры двигателя.

Признаки неисправности: когда датчик температуры охлаждающей жидкости выходит из строя (обычно плохой контакт, короткое замыкание, разомкнутая цепь, но в большинстве случаев плохой контакт), на приборной панели, как правило, появляется индикатор неисправности двигателя «Check engine». Датчик температуры охлаждающей жидкости на приборной панели всегда показывает максимум 120 градусов Цельсия. При этом мощность и тяга двигателя существенно падают, поскольку блок управления двигателем должен включить аварийную программу (есть не во всех моделях автомобилей). При сканировании ошибок с помощью диагностического сканера в электронной системе считается код неисправности P003D. Также, если датчик температуры выходит из строя, автомобиль может испытывать трудности с запуском в холодном состоянии. Кроме того, может наблюдаться ненормальный расход топлива.

Замена датчика холостого хода своими руками

При неисправности в работе РХХ необходимо будет произвести его замену. Процедура эта несложная, поэтому нет смысла обращаться к специалистам СТО.

Для выполнения замены потребуются:

  • рожковый ключ на 10;
  • плоская отвёртка;
  • новый датчик холостого хода.

Порядок работы

Демонтировать РХХ лучше всего на холодный мотор: так не будет риска обжечься. Процесс снятия старого датчика и установка нового укладывается в несколько шагов:

  1. Снять клемму «минус» с аккумуляторной батареи.
  2. Отключить шлейф проводов с корпуса РХХ.
  3. Выкрутить винты крепления датчика.
  4. Вытащить сам датчик из посадочного гнезда.
  5. Место стыка очистить от налипаний грязи и пыли.
  6. В освободившееся гнездо установить новый РХХ, прикрутить винты.
  7. Основная задача при установке РХХ — обеспечить расстояние в 23 мм от иголки датчика до посадочного фланца.
  8. Подключить к нему шлейф проводов.
  9. Вернуть на место отрицательный провод на клемму АКБ.

Принцип действия

В карбюраторных моторах проблему обогащения смеси при запуске ДВС решала пусковая ручка и регулировочные шайбы. С возникновением электронного зажигания этим занимается регулятор холостого хода в комплексе с остальными датчиками и ЭБУ. Его принцип работы выглядит следующим образом:

  • калибровка РХХ производится контроллером ЭБУ автоматически после обнаружения этого датчика в системе;
  • фактически РХХ является шаговым электродвигателем с конусной иглой в специальном отверстии обводного канала дроссельной заслонки;
  • РХХ контакт никаких сигналов в «мозг» машины не передает, но получает их от контроллера, поэтому является не датчиком, а исполнительным устройством – электроклапаном;
  • в свою очередь, бортовой компьютер «видит», что в топливной смеси недостаточно воздуха по сигналам ДМРВ, сравниваемым с сигналами ДПДЗ;
  • на регулятор ХХ подается напряжение, игла выходит из канала, недостающее количество воздуха поступает в смесь для смешивания.

Кроме того, ЭБУ получает сигналы о температуре охлаждающей жидкости и масла в системе. При запуске в холодное время года необходимо прогреть двигатель до рабочей температуры, чтобы снизить износ деталей трения, поэтому канал РХХ приоткрывается для обогащения смеси инжектору, даже без нажатия педали газа водителем.

В момент старта алгоритм работы следующий:

  • ключ поворачивается, включается зажигание;
  • шток выдвигается до упора, игла перекрывает байпасный канал;
  • в момент упирания штока в калибровочное отверстие компьютер отсчитывает шаги назад;
  • на обмотки подается напряжение, клапан возвращается в открытое положение.

Количество обратных шагов запрограммировано в прошивке прибора. Например, у модификаций Basch на прогретом ДВС оно составляет 50 шагов, Январь – 120 шагов, соответственно. В общей сложности ход штока разбит на 250 шагов, чем дальше он вытянулся из обмоток шагового электродвигателя, тем большее количество шагов отсчитает ЭБУ. При покупке нового РХХ расстояние от фланца посадочного до иглы штока должно быть 23 мм ровно.

Инжектор

Для работы инжекторного двигателя не годится чистый бензин, поэтому на входе коллектора установлена дроссельная заслонка с индивидуальным датчиком ее положения в каждый момент времени. При запуске мотора или во время остановки машины с работающим двигателем происходит следующее:

  1. компьютер получает информацию об оборотах вала двигателя;
  2. анализирует, как работает мотор, то есть уточняет целевое назначение;
  3. затем сравниваются показания датчика положения дроссельной заслонки и воздуха, то есть, контроллер «понимает», что заслонка закрыта, а в цилиндры поступает обедненная смесь;
  4. открывается клапан РХХ, воздух подается в обход заслонки для поддержания оборотов на запрограммированном уровне

Фактически в процессе участвует несколько устройств системы электронного зажигания. Если машина глохнет или присутствуют симптомы прочих неисправностей, диагностика производится вручную, поскольку обратной связи (самодиагностики) данный прибор не имеет.

В дизельном моторе дроссельной заслонки нет, регулятор холостого хода бесполезен, используются другие способы регулировки малых оборотов.

Замена датчика

Для снятия поврежденного сенсора расхода воздуха на моторе ЗМЗ 409 потребуется выполнить действия:

  1. Отключить провод от минусовой клеммы аккумулятора.
  2. Поддеть фиксатор штекера, а затем отделить колодку с проводами от корпуса регулировочного клапана.
  3. Демонтировать винтовые хомуты, удерживающие резиновые шланги подачи и забора воздуха.
  4. Выкрутить 2 болта, крепящих корпус изделия, а затем снять узел с посадочной площадки.

Новое изделие устанавливается на силовой агрегат автомобиля Patriot в обратной последовательности. Рекомендуется осмотреть резиновые магистрали, при обнаружении трещин и надрывов необходимо применить новые детали. Винтовые хомуты допускают повторное применение. После подключения аккумулятора и включения зажигания блок управления двигателем проводит автоматическую калибровку датчика, дополнительные действия не требуются.

Датчик включения вентилятора ВАЗ: особенности и замена

Со сменой механического привода вентилятора пришел электрический, а вместе с ним и датчик включения вентилятора ВАЗ. Он выполняет предельно простую функцию – когда поднимается температура двигателя выше предельной, он включает электровентилятор. Однако если он выйдет из строя, последствия могут быть не очень приятными.

Установка этого датчика имеет ряд преимуществ:

  • более быстрый прогрев двигателя при низких температурах;
  • уменьшение времени работы при неэффективном температурном режиме;
  • более оптимальный расход топлива.

Работа вентилятора совершенно не нужна при движении на большой скорости, потому что охлаждение происходит естественным путем. В то же время в жаркий день в условиях ограниченной скорости, например, при образовании пробки, двигатель быстро перегревается, и датчик включения вентилятора охлаждения просто необходим. Обычно этот элемент монтируется на нижнем патрубке, выходящем из радиатора. Устройство должно срабатывать при повышении температуры охлаждающей жидкости.

Из всей системы охлаждения именно биметаллический термовыключатель чаще всего выходит из строя, создавая опасность перегрева двигателя. Это влечет за собой серьезные последствия вплоть до заклинивания. Для того чтобы этого не допустить, нужно постоянно следить за температурой на приборной панели. На то, чтобы отреагировать и заглушить двигатель есть не более 5-10 минут.

Проверка работоспособности датчика

Если показатель температуры упорно ползет вверх, вероятнее всего, датчик вышел из строя. Для проверки необязательно сразу ехать на станцию технического обслуживания. На вопрос, как проверить датчик включения вентилятора, можно ответить, выполнив очень простой тест:

  • Во-первых, стоит проверить предохранитель, отвечающий за работу вентилятора. Если он сгорел, то нужно просто поставить новый и не тратить деньги на биметаллический термовыключатель.
  • Во-вторых, можно замкнуть 2 контакта устройства, если электровентилятор начнет работать, вероятнее всего, проблема найдена и нужен новый датчик.
  • В-третьих, не помешает проверить проводку. Нередки случаи, когда элементарно отсутствовало питание или наблюдалось пробивание на массу.

Другой способ заключается в использовании мультиметра. Для его проведения потребуется емкость с водой сравнительно небольших размеров, а также источник тепла, который будет разогревать жидкость. Принцип этого метода практически полностью повторяет проверку термостата.

Клеммы мультиметра необходимо присоединить к контактам биметаллического термовыключателя и включить прибор в так называемый режим «прозвона» или измерения значения сопротивления. Далее датчик включения вентилятора радиатора следует поместить в воду той частью, на которой расположена резьба.

Можно включать источник тепла и ждать, пока нагреется вода. Как только термометр покажет температуру 92-95°C, мультиметр издаст характерный звук. Если этого не произошло, необходимо заменить нерабочий элемент.

Замена биметаллического термовыключателя

Замена датчика включения вентилятора начинается со съема клеммы со знаком «-» с аккумулятора. После этого можно приступать к сливу охлаждающей жидкости из системы. По окончании этого процесса нужно отключить питание датчика и выкрутить его из корпуса радиатора. Сборка осуществляется по тому же алгоритму, но в обратном направлении. Необходимо в обязательном порядке выполнить проверку датчика на работоспособность.

Холла

Датчик Холла Фольксваген Пассат Б3 или на другой модели предназначен для изменения напряжения на выходах в результате изменения в магнитном поле. Он применяется для коммутации импульсных контактов, а также определения скорости и передачи импульсов.

Чтобы проверить работоспособность элемента, сделайте следующее:

  1. Сначала отключите АКБ и демонтируйте устройство из места установки.
  2. Подключите вольтметр к выходному контакту регулятора. Если устройство работоспособное, на экране вольтметра начнет перемещаться стрелка в районе 0.4-3 вольт.


Разобранный регулятор Холла Bosch

Что касается датчика АБС, то в этом случае причина его неработоспособности обычно кроется в проводке. Для диагностики вам потребуются специальные пины, тестер и паяльник. Пины необходимо подключить на разъемы ДУТ и проверить сопротивление. Параметр сопротивления должен соответствовать тому, который указан в сервисном мануале к автомобилю.

В том случае, если уровень сопротивления стремится к нулю, это свидетельствует о коротком замыкании проводки, если к бесконечности — это говорит об обрыве. Если контроллер антиблокировочной тормозной системы рабочий, то нужно произвести прозвонку проводки.

Что касается ДУТ, то здесь процедура диагностики является одной из самых простых. Если вы заправили бензобак, а стрелка на контроллере приборной панели осталась на прежнем уровне или в целом не соответствует реальному положению дел, то датчик уровня топлива надо менять (автор видео — Pavel Cherepnin).

Несложной в целом является и проверка РХХ или датчика холостого хода. К устройству необходимо подключить провода, а на конусную иглу элемента следует положить палец. Затем следует включить зажигание. Если РХХ рабочий, то вы заметите небольшие толчки иголки, если же иголка не реагирует, то это говорит о необходимости замены элемента.

Ремонт приборной панели Пассат б3

А может это: Как проверить указатель температуры охлаждающей жидкости? На некоторых моделях может стоять и…

Если есть подозрения, что не работает указатель температуры, проверьте его следующим образом.

Датчик расположен в головке блока цилиндров за водяным насосом на двигателях 1,2 л, во впускном коллекторе на двигателях 1,3 и 1,4 л и в кожухе термостата на двигателях 1,6, 1,8 и 2,0 л. Частично слейте охлаждающую жидкость из системы охлаждения ниже уровня установки датчика, или имейте подходящую пробку, которой необходимо закрыть отверстие после вывинчивания датчика. AnatolL Admiral B3

Делать надо крайне аккуратно, чтобы не повредить навитую на пластику проволоку нагревательного элемента.

В результате обе пластинки бензин и ОЖ должны внешне выглядеть совершенно одинаково. Собираем прибор в обратном порядке.

Для проверки работоспособности подключаем батарейку от фонаря на 4,5 вольта, сначала к паре контактов ОЖ — стрелка должна медленно отклонится на половину шкалы, затем к паре бензина — эффект должен быть аналогичным. Можно использовать батарейку на 9 вольт, тогда стрелки должны отклонятся почти до максимальных значений.

Датчик температуры охлаждающей жидкости (ДТОЖ). Проверка

Собираем приборку и устанавливаем ее на место. Как показал анализ этой неисправности, она может возникать при длительном замыкании накоротко датчика температуры ОЖ бензина , что приводит к перегреву и деформации биметаллической пластинки.

Passat B3 1993г Датчик Температурного охлажения показывает больше 110

Возможны промежуточные варианты этой неисправности, когда при исправных датчиках после их замены занижаются показания приборов, что тоже может быть из-за изгиба биметаллических пластин.

AnatolL Admiral B3 Перед снятием приборной панели следует проделать следующее: Снять разъем с датчика указателя G2.

Если стрелка указателя показывает низкую температуру двигателя, отсоедините от датчика температуры электрический разъем и соедините его с массой.

Если при этом стрелка указателя отклоняется при включенном зажигании, значит, неисправен датчик температуры и его необходимо заменить. Если стрелка указателя не перемещается, снимите комбинацию приборов и проверьте электрическую цепь между датчиком и указателем, а также подачу напряжения к указателю.

Если электрическая цепь исправна, значит, неисправен указатель температуры и его необходимо заменить. Если указатель температуры показывает все время высокую температуру, отсоедините электрический разъем от датчика.

  • Если при этом стрелка указателя перемещается в зону холодной температуры при включенном зажигании, значит, неисправен датчик температуры и его необходимо заменить.
  • Частично слейте охлаждающую жидкость из системы охлаждения ниже уровня установки датчика, или имейте подходящую пробку, которой необходимо закрыть отверстие после вывинчивания датчика.
  • Снимите провод массы с аккумулятора.

Рекомендуемые сообщения

Отсоедините от датчика электрический разъем и вывинтите датчик. Перед ввинчиванием датчика нанесите на резьбу датчика тонкий слой герметика.

Ввинтите датчик на место и подсоедините к нему электрический разъем. Залейте охлаждающую жидкость в систему охлаждения.

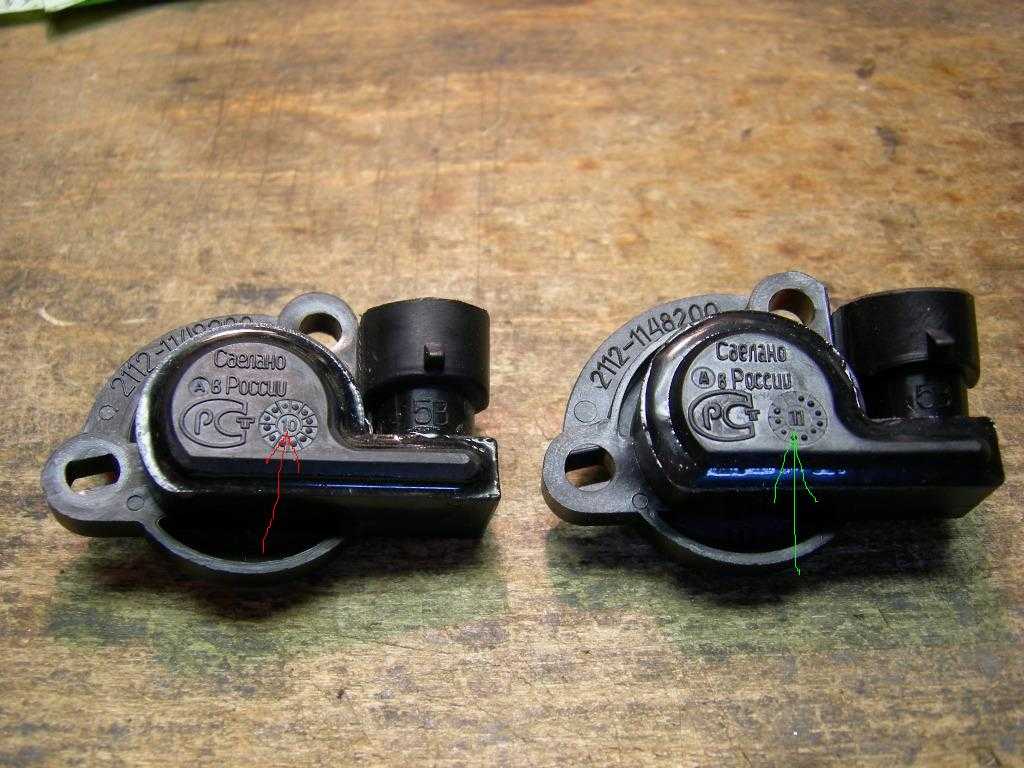

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

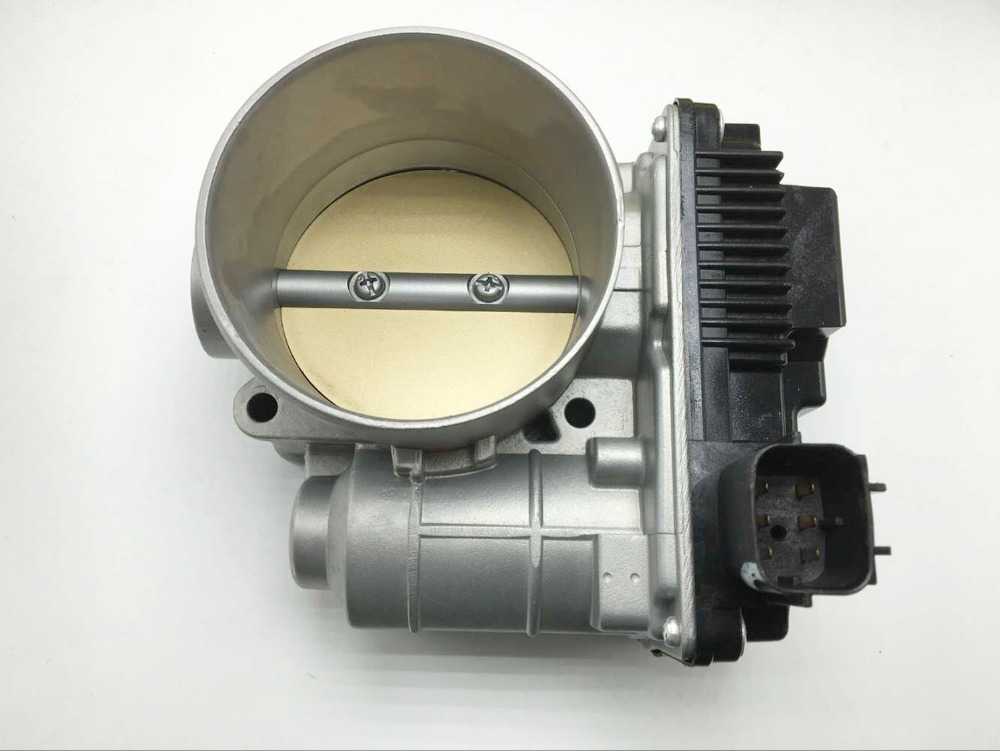

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Как заменить датчик положения дроссельной заслонки?

Замена контроллера выполняется так:

В автомобиле деактивируется зажигание. АКБ отключать необязательно, поскольку устройство обесточено.
Открывается моторный отсек, от контроллера отключается разъем и выкручиваются болты, которые его крепят. Фиксирующих винтов обычно два, но их число может изменяться в зависимости от модели устройства и машины.
Вышедший из строя ДПДЗ демонтируется. Контакты, к которому он подключен, очищаются щеткой.
Выполняется монтаж нового контроллера

При установке надо осторожно соединить торцевую часть оси заслонки с местом монтажа устройства.
Затем контроллер прокручивается по кругу
Это важно сделать для того, чтобы совместить отверстия и зафиксировать болты, которые его крепят. После закручивания винтов на датчик устанавливается колодка с проводами.

Как работает датчик положения ДЗ

Большинство производителей снабжают автомобили подвижными (контактными) датчиками, представляющие собой понетциометры, с движущимся элементом. Это и является его слабым местом, ибо испытывает на себе действие трения, что приводит к быстрому износу. Сейчас наблюдается активный переход на бесконтактный вариант. У него большой эксплуатационный потенциал и высокая точность измерения параметров.

На примере подвижного типа, рассмотрим конструктивные особенности и принцип действия датчика ПДЗ. Он жестко закреплен на оси, в корпус дросселя. Один конец присоединен к аккумулятору, второй соединен с отрицательным электродом. На них подается напряжение (5В) Третий конец двигается по оси, на которой изменяется величина напряжения, когда заслонка меняет положение. Интервал изменения составляет от 0,7 до 4В. Об этом и сигнализирует датчик в ЭБУ. Этот сигнал является основополагающим в регулировании топливной системы. Электронный контроль осуществляется посредством датчиков, которые передают следующие данные:

  1. Показатели вращения коленвала
  2. Расхода воздуха и его температура
  3. Температуры антифриза
  4. Положение заслонок дросселя
  5. Системе обратной связи (состав выхлопных газов)
  6. Детонации в моторе
  7. Напряжение электросети
  8. Скорости движения
  9. Положение распредвала
  10. Активация кондиционера
  11. Неровности дорожного полотна

Стоит датчику послать ошибочные данные, завести двигатель станет невозможным. Можем убедиться в этом сами. Для расчета порции впрыскиваемой смеси ЭБУ использует следующие данные:

— текущее положение валов

— угол опережающего зажигания

— положение заслонки, его угол поворота

А теперь, представьте, что датчик передал некорректные данные. ЭБУ просигнализирует подачу завышенной доли бензина, зажигание активизируется несвоевременно. Результатом станут залитые топливом свечные контакты и заглохший двигатель. А это лишь один сценарий неисправной деятельности ДПДЗ.

Проверка работоспособности

Основной неисправностью ДПДС Пассат Б3 является износ контактной полосы внутри узла. Часто изнашивается начало этой полосы от положения 0 до середины открытия заслонки. Проверить работоспособность элемента можно при помощи омметра. Замер сопротивления покажет работоспособность узла в нескольких положениях дроссельной заслонки. Для проверки необходимо отсоединить клемму электропитания с датчика. Далее попарно замерить омметром выходные клеммы.

Исправный датчик должен выдать следующие результаты:

  1. Сопротивление клемм 1–5 варьируется от 520 до 1300 Ом при начальном положении заслонки.
  2. Сопротивление клемм 1–2 варьируется от 600 до 3500 Ом при среднем открытии.
  3. Сопротивление клемм 1–4 варьируется от 600 до 6600 Ом при полном открытии.

Также проверить деталь можно при помощи вольтметра. Для этого необходимо включить зажигание, присоединить одну клемму вольтметра к минусу, а вторую к «+» сигнала.

  1. При закрытой заслонке выходящее напряжение будет ровно 0.
  2. При открытии на половину напряжение варьируется от 0.5 до 1 вольта.
  3. При полном открытии напряжение должно составлять 4.5–5 вольт.

Все расхождения с данными показателями являются признаком неисправности ДПДС.

Сенсоры автомобильные ФОЛЬКСВАГЕН ПАССАТ Б3/Б4

Автомобильные датчики VOLKSWAGEN PASSAT B3/B4 (1988–1997) устанавливаются на автомобили для контроля и измерения показателей на – колесах, двигателе, системе охлаждения, подвеске, положения кузова, давления, топливной магистрали, температуры. Производители используют модули и блоки управления, которые не могут функционировать без датчиков ФОЛЬКСВАГЕН ПАССАТ Б3/Б4. Сайт авто запчастей Автомания-шоп.ру позволяет легко подобрать любые возможные датчики на вашу машину. Есть фильтр для подбора на авто по марке и модели Б3/Б4, без использования VIN или поиск по номеру детали.

Пара слов в дополнение

Пассат б3 это тот автомобиль, который по уюту сравним с домом. Без любви к нему относиться просто нельзя. Он по-прежнему конкурентоспособен. Покупая автомобиль в пределе ста тысяч (именно такая стандартная цена свежего автомобиля этой модели) сто раз подумайте, нужна ли вам отечественная машина или сильно потрепанный более дорогой аналог. Возможно, намного лучше будет всё же остановиться именно на Пассате.

Вместительный салон и претензия на «всепроходимость» вкупе со средней или самой лучшей сборкой обеспечивают комфорт, который сегодня предоставляют машины стоимостью за миллион рублей.

Конечно, здесь не будет множества современных «примочек», но вы всегда вольны вставить их дополнительно самостоятельно. Однако главным преимуществом автомобиля именно его базовая комплектация и цена за всё это. Именно такой автомобиль стоит рекомендовать начинающим водителям, чтобы они с самого начала привыкали к самому лучшему.

При должном уходе автомобиль у вас не сломается и за десять лет использования. Это уже проверено временем, и не требует лишних доказательств.

Источники

  • https://alertok.ru/oborudovanie/datchiki/kak-rabotaet-datchik-temperatury-v-passat-b3.html
  • https://zapchasti.expert/datchiki/datchik-temperatury/datchik-temperatury-volksvagen-passat-b3.html
  • https://Detalika.ru/zapchasti/na-vw/passat-cc-3/passat-b3-b4-sedan/datchik-temperatury
  • https://avtoshark.com/volkswagen/passat/electronics-pas/neispravnosti-relyushki-datchika-ohlazhdeniya-na-passate-b3/
  • https://car-hobby.ru/priznaki-neispravnosti-dtoj.html

Регулировка и замена

Завод изготовитель выпускает автомобили с уже отрегулированным ДПДС. На автомобиле Пассат Б3, Б3 2Е этот датчик установлен ровно по центру. Для регулировки положения понадобится вольтметр. Далее необходимо:

  1. Завести, прогреть двигатель.
  2. Расслабить 4 крепежных болта на узле.
  3. Вынуть с гнезда 1 и 2 клемму.
  4. Замерить выходное напряжение с клемм 1 и 2 на самом датчике. Оно должно составлять 0.18 или 2 вольта.
  5. Поворотом датчика добиться напряжения в 0.18, закрепить болты крепления.

Проверка осуществляется на холодном двигателе. Автомобиль необходимо завести без нажатия педали газа.

Заменить неисправный ДПДС достаточно просто. Для этого потребуется:

  1. Отсоединить клемму «−» от аккумулятора.
  2. Отсоединить выходящую клемму от датчика.
  3. Отсоединить шток РХХ.
  4. Выкрутить 4 болта крепления.
  5. Установить новый датчики и отрегулировать его выходное напряжение 0.18 В.
  6. Перезагрузить ЭБУ.
  7. Завести и прогреть двигатель.

Датчик положения дроссельной заслонки — важный элемент автомобиля. От него зависит работоспособность двигателя, динамика автомобиля и расход топлива. Оригинальные ДПДС выбираются по ВИН-коду и артикулу. Артикул оригинальных ДПДС 556011 или V42770012.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
