Основные нюансы ремонта рулевой рейки форда фокус 3

Замена жидкости ГУР Ford Escape

Наши мастера всегда проверяют систему ГУР на наличие течей. Кроме того, мы обязательно проверим, действительно ли обязательно менять масло гидроусилителя . Если же замена необходима, мы подберём правильную техническую жидкость с учётом рекомендаций производителя и собственного опыта.

Перед заменой жидкости ГУР на Ford Escape важно проверить герметичность системы гидроусилителя, и при необходимости заменить сальники и уплотнители рейки, а также установить новые ШВД вместо повреждённых, если таковые имеются. Схема замены жидкости ГУР на Форд Эскейп практически стандартна

Поэтому наши мастера легко с ней справятся в короткий срок

Схема замены жидкости ГУР на Форд Эскейп практически стандартна. Поэтому наши мастера легко с ней справятся в короткий срок.

Прокачка ГУР Форд Эскейп

Прокачка ГУР на Форд Эскейп всегда необходима после замены жидкости или проведения каких-либо иных работ с системой. Наличие воздуха в системе – недопустимо и является косвенным признаком неправильной работы системы.

Чего не «любит» рулевая рейка

Низкое качество дорог создает дополнительную нагрузку на реечный рулевой механизм, который не любит плохих покрытий и быстрее изнашивается.

При этом не важно, какой автомобиль вы эксплуатируете: ВАЗ, Лада Калина, Форд Фокус или любой другой. Преждевременные повреждения легко объяснить, ведь при движении по ухабам на систему воздействуют постоянные удары

Преждевременные повреждения легко объяснить, ведь при движении по ухабам на систему воздействуют постоянные удары.

Раньше на старых автомобилях предусматривались дополнительные рейки, которые устанавливались в верхней части и имели длинные рулевые тяги для демпфирования ударов.

Такие «усы» соединялись с сошками стоек, что снижало нагрузку и продлевало срок службы.

В новой конструкции рулевые тяги соединяются с поворотными кулаками. Они имеют меньшую длину и более прямые, что сводит на «нет» смягчение удара на ухабах.

Неровности дороги передаются к зубчатой рейке, находящейся между колесами передней оси. Как результат, реечный механизм служит меньше и быстрее выходит из строя.

При появлении первых проблем их ремонтируют, перебирают и восстанавливают.

Но такие процессы занимают много времени, требуют немалых расходов и не гарантируют надежности.

Комментарии • 24

На месте разве нельзя подтянуть?

Можете подсказать. У меня 3 фокус с эур, на правую сторону бывает клинет иногда, ставил новую но все равно так же.

Здравствуйте. Уже все смазанно

А пробовали смазку набить прежде чем подтягивать?

Друзья у вас сбился датчик положения руля!!

@free man ок, спс. На выходных попробую

Это далеко не решение проблемы, это временная мера.

К Вам можно подъехать на фф3 подтянуть рейку.

а ни чего то что руль туже будет

так истины и нет, 50/50 кто говорит можно подтягивать, кто нельзя. на форумах полно отзывов и от тех кто подтянул и вроде хорошо, и от тех кто подтянул и потом рейку выкинул. на СТО мастера тоже 50/50 нельзя и можно

ребят, а что этот стук влияет на скорость?

@женек шугаев 86 000км пробег вопросов нет. Подтягивали рейку на 10 000км.

Снять рулевую рейку снять проблемно и очень! Без подЪемник и навыков наломаете дров!

Обычное подтягивание гайки, точно так же как и много лет назад временное лечение проблемы люфта и как следствие стука рейки.

Доброго времени суток,у меня Accord 2001 кузов cl3 (электрическая рейка), поставил контрактную, вбухал не мало средств, через какое то время и эта стала херачить как отбойный молоток, не на одной сто не откликнулись на мой призыв о помощи подтянуть ее маму, мотивируя тем, что «разобьешься, руля заклинит..ответственность на себя брать не станем»желания еще потратить 15 рублей у меня нет,дабы купить еще один кусок бесполезного контрактного металла, так вот реальны ли предостережения СТОшников, или все это ерунда.

+george 54 я думаю что вам нужно почитать и спросить у ребят что сталкивался с вашей РР. после подтяжки я лично проехал уже 35 т.км проблем нет).

Особенности затягивания планок

Поднять рулевую рейку, как правило, не требуется много времени и усилий. Все, что вам может понадобиться для этого. это набор ключей и полчаса (часа) свободного времени.

Следует отметить, что даже если вы решите затянуть рулевую рейку, это не даст гарантии, что зазор в Ford Focus исчезнет. Все зависит от того, насколько изношены элементы передающей пары. Если этот процесс не поможет решить проблему, вам необходимо связаться с сервисной станцией, где вы сможете определить проблему и выполнить ремонт.

  1. Таким образом, подъем рулевой рейки имеет следующие нюансы:
  2. Лучше всего делать все на эстакаде или на яме в гараже. Если это невозможно, вы можете использовать гнезда, поднять автомобиль и зафиксировать его на любых опорах (так называемые «козы»).
  3. Перед подъемом машины передние колеса должны быть установлены в прямом положении, то есть выровнять их.
  4. Чтобы измерить игру, необходимо использовать специальное устройство, называемое lyufter (вы можете взять как электронную, так и механическую версию). Согласно нормам, рулевое управление должно быть не более 10 градусов.
  5. Затяжка должна выполняться путем регулировки специального винта. Он расположен в концевой крышке, которая расположена на рулевом механизме.
  6. Процесс регулировки винта должен выполняться медленно, так как внезапные движения могут повредить механизм. Также необходимо периодически проверять и контролировать ход рулевого колеса и наличие стука или люфта в колонне.

При этом подъем рулевой рейки закончен. После этого вам нужно проверить все на ходу. Если колесо получает определенную силу при движении Ford Focus, необходимо снова поднять машину и ослабить натяжение регулировочного винта. Работы будут успешными в том случае, если движение не сопровождается ударом или люксом, а рулевое колесо без проблем возвращается в нейтральное положение.

Таким образом, затягивание рулевой рейки. не сложный процесс. Главное. запастись необходимым набором инструментов и выполнить все в соответствии с инструкциями. Проблема может заключаться в выявлении неисправности, потому что симптомы очень просто путаются с разбивкой других механизмов. Более того, поскольку шумы и скрипы появляются периодически, существует риск того, что они просто будут проигнорированы.

Восстановительные работы

В большинстве случаев можно обойтись без покупки нового узла. Если у вас достаточно опыта и желания, можно попробовать выполнить обслуживание рулевой рейки в гаражных условиях. Процедура включает следующие действия:

  1. Снимите клеммы с аккумуляторной батареи, выровняйте рулевое колесо. Далее  открутите головкой на 10 рулевой кардан, зафиксировав руль ремнем безопасности. Снимите рейку и зажмите ее в тисках.
  2. Установите метку, чтобы при установке правильно поставить узел, ведь рулевое колесо должно быть только в определенном положении. Открутите три гайки Т-30 на крышке распределителя, гайку прижимного механизма, заглушку и гайку распределителя. Демонтируйте шесть винтов E-30 электрического мотора и уберите его в сторону.
  3. Извлеките вал рулевой рейки из корпуса и зафиксируйте его в тисках. При помощи отвертки снимите шкив шнекового подшипника, после чего открутите гайку.
  4. Отполируйте вал, замените шарики при их сильном износе (их количество 85 штук).
  5. Проверьте ремешок рейки на наличие надрывов и повреждений. При необходимости замените его или проведите натяжку.
  6. Смажьте шнек подшипников специальной смазкой с рабочей температурой от -40 до +160 градусов Цельсия.
  7. Проверьте целостность пыльников и все детали на наличие люфтов.
  8. Установите новый подшипник и соберите полностью рулевую рейку.

Это основные процедуры по обслуживанию рулевой рейки на Ford Focus 3. На работу может уйти несколько часов, поэтому выделите для этого дела свой выходной.

Как только рулевая рейка будет установлена, проведите тест-драйв машины. Проверьте курсовую устойчивость и наличие стука. Если проблему устранить не удалось, обратитесь в сервисный центр для диагностики. В мастерских механики могут замерить шумы от рулевой рейки и сравнить полученные данные с эталонной диаграммой.

Как снять рулевую рейку на Форд Фокус 2 видео

В прошлую субботу поставил машинку на учет, доехал до гаража, и почти каждый вечер уделял машинке по 2-4 часика. Абсолютно ничего не зная, взял книгу по эксплуатации и ремонту, сохранил на нетбук несколько статей из интернета, и понеслось…

СНЯТИЕ РУЛЕВОЙ РЕЙКИ:

В принципе если внимательно читать даже только одно руководство по ремонту и эксплуатации все легко и просто. Делал все в небольшом гараже без ямы, показывая такие акробатические номера с ключами и трубой, какие не снились ни одним гимнастам и акробатам ;D

1) Первым делом как пишется в инструкции поддомкратил машинку, установил на кирпичики, выровнял рулевое колесо, заблокировал его, снял передние колеса. Даже это я делал первый раз и даже тут возникли трудности, но все лишь отсутствовала нужная головка, то есть семь болтов я выкрутил головкой на 19, а восьмой ни в какую…пришлось валить в магазин за нужной головкой 18-ого размера. Сходил, купил, открутил.

2) Дальше убрал защиту двигателя — 4 болта, все быстро, проблем не возникло.

3) В салоне за педалями отсоединил рулевой вал от вала рулевого механизма — все как в инструкции — авто до декабря 1998 года, 2 болта, верхний ослабить, нижний открутить, валы друг от друга отсоединить.

4) Следующими были рулевые тяги. Правая спокойненько открутилась и выбилась, а левая же откручиваться не пожелала и в ход пошла болгарка — гайку спилил с трех сторон, сбил. Рулевые тяги были отсоединены.

5) Дальше я принялся за подрамник. Прочитав что необходимо открутить 6 болтов, принялся крутить внизу все что вижу. Увидел 8, все и открутил. 4 из них можно было оставить — это по два болта с каждой стороны для крепления задних сайлент-блоков рычагов подвески (Рис. 1, номер 1) — на этих то болтах я заступорился, потерял время, тяжело они очень шли почему-то. Кран я, надо все внимательно читать

В итоге нужные 6 болтов: 4 из них рядом с болтами для крепления задних сайлент-блоков рычагов (Рис. 2) и еще два нужных нам болта находятся выше, один из них можно увидеть на Рис. 1 (от центра картинки вверх ровно на четверть высоты этой картинки).

Открутив эти 6 болтов подрамник опускается с одной стороны. Чтобы он не упал, да и для того чтобы откручивать последний болт без затруднений, подрамник поддерживается домкратом.

6) Хотел во всю скручивать рулевую рейку, вытаскивать её скорее, но посмотрев на все это дело, прочитав еще раз внимательно инструкции понял что просто так это не получится. Может быть и можно как-то обойтись и без всего того что я сделал далее, но сделал как сделал.

Открутил стойки стабилизатора поперечной устойчивости, которые крепятся к амортизаторной стойке (Рис. 3, номер 3) — там всего по одной гайке с каждой стороны (подробнее тут). Залез под машину и открутил саму штангу стабилизатора поперечной устойчивости (Рис. 3, номер 7) — там все интуитивно просто (по два кронштейна с каждой стороны, по два болта на 13 на каждом кронштейне, подробнее тут). Всю штангу я не вытаскивал, так как одна из ее стоек просто откручиваться не захотела, я подумал что для того чтобы вытащить рейку хватит и одной открученной стороны.

7) Рулевая рейка крепится к подрамнику двумя болтами (Рис. 4) — там также все интуитивно просто.

Далее отсоединил трубки от рулевой рейки. Там есть держатель этих трубок с тоненьким болтом на 5,5, случайно сломал болт :-(, снял держатель. Потом болт на 10, который держит пластину крепления трубок. Вытащил трубки, потекла жидкость ГУР, направил в заранее подготовленную емкость.

Вытащил рулевую рейку.

Вроде как теперь все очень даже просто, но в итоге это делалось неделю, не быстрой спокойной работы примерно 13-17 часов.

РЕМОНТ РУЛЕВОЙ РЕЙКИ:

Рейку то я достал, а что с ней делать без понятия

1) Стук при езде исходил с правой стороны на всех без исключения неровностях. Зажал рейку в тисках, зафиксировал одной рукой конец правой рулевой тяги, другой подергал эту тягу вверх-вниз, от себя-на себя — шаровой шарнир стучит, значит скорее всего это и есть причина стука при езде — тяга под замену. Наконечник этой же правой тяги также под замену, так как защитный чехол полностью мертвый.

… Так как у меня сессия через неделю, совсем напряг — ничего не сделано, на машинку времени сейчас нет, и так как папе понадобился гараж — тоже ремонт нарисовался, я за один вечер, буквально часа за 2-3 все быстренько собрал и освободил гараж… на сессии возьму себе ремкомплект и тягу с наконечником… приеду буду дальше мучиться а пока «учиться, учиться и еще раз учиться»…чтоб его

Посмотрите интересное видео по этой теме

Этапы ремонта

Восстановление работоспособности рулевой рейки в мастерских «КАРВИН» происходит поэтапно, и каждый этап включен в общую стоимость услуги:

Сначала выполняется диагностика автомобиля на современном профессиональном оборудовании.

Затем производятся снятие агрегата, его разборка и дефектовка вышедших из строя деталей.

Замена уплотнительных колец, сальников, прижимных механизмов.

Смазка и сборка агрегата.

Регулировка и проверка на стенде.

Установка исправленного агрегата на автомобиль.

В стоимость ремонта не включена цена жидкости ГУР, которая может различаться в зависимости от классификации и производителя.

Обращаясь в сервисный центр «КАРВИН», вы получаете гарантию качества обслуживания на 6 месяцев и можете быть уверены, что неисправный узел будет отремонтирован по высшему разряду. Если у вас возникли проблемы в управлении авто, посетите сайт автосервиса и оставьте заявку на обратную связь. С вами свяжется менеджер и бесплатно проконсультирует по всем вопросам ремонта.

голоса

Рейтинг статьи

Срочный ремонт рулевых реек в Москве

Оперативно ремонт рулевой рейки в Москве либо обмен проведут мастера техцентра ВИПГУР. Обращайтесь к нам для сотрудничества, если появились люфт, течь или стук. Предлагаем пройти осмотр рабочего агрегата на современном оборудовании. Правило нашей компании — наиболее доступные цены и высокое качество! Поэтому мы сможем вам помочь в любой ситуации! Сотни довольных клиентов тому подтверждение.

В нашем техническом центре «ВИПГУР» для экономии времени заказчика работает важное конкурентное решение и преимущество автосервиса на рынке – наличие большого обменного фонда восстановленных реек для автомобиля и их продажи. То есть возможен ОБМЕН снятого (пригодного к восстановлению) агрегата БУ Вашего авто на наш восстановленный в течение 15 минут прямо на месте

Легковые, руб. Премиум, руб. Кроссоверы, руб. Грузовые, руб.
Диагностика Бесплатно* Бесплатно* Бесплатно* Бесплатно*
Снятие и установка от 5000 от 5500 от 6000
Ремонтные работы от 5500 от 9400 от 8300 от 8300
Общая стоимость от 10500 от 14900 от 14300 от 8300

* — при условии, что ремонтируетесь у нас

Как определить поломку?

Есть необходимость в восстановлении, если были замечены следующие симптомы неполадки рулевой рейки:

Люфт рулевого колеса (самостоятельно можно заметить при повороте в сторону) возникает при неисправности крестовины нижней части вала, а также при износе деталей ходовой авто.

Посторонние звуки, стуки рулевой рейки в передней оси возникают на неровной дороге, если механизм неверно отрегулирован, а также при износе ходовой автомобиля. Выполненная проверка в сервисе предоставляет точную информацию, что нужно поменять изношенные детали на новые.

Причина неисправного состояния заключается в плохой регулировке, а также возникает при износе червячной шестерни распределителя или выходе из строя опорных втулок. Проблему можно устранить путем замены деталей механизма или регулировки реек.

Возникает такая неисправность системы рулевого управления при износе в корпусе силового цилиндра. Для устранения проблемы необходима полная замена механизма.

Диагностика нужна из-за износа уплотнительных элементов ГУР (появляется масло под авто на дороге при парковке, увеличился его расход в ходе езды). Таким образом жидкость накапливается в пыльниках рулевых тяг и резко уменьшается в бачке. Приезжайте для устранения повреждений.

Руль становится тугим не только при поломке рулевой рейки, но и при неисправности ГУР рулевого колеса. Требуется замена изношенных компонентов: сальников, насоса и подтяжку ремня.

Зная основные признаки неполадки рулевой рейки, можно вовремя заметить поломку и провести восстановление. Мы ремонтируем все виды агрегатов — механические, электрические, гидравлические. Наша компания предоставляет срок гарантии в 6 месяцев без ограничения пробега (тыс. км.). В любом случае необходимо обращаться исключительно к профессионалам, которые смогут быстро и качественно устранить неполадки (работы производятся за полный рабочий день). Звоните, чтобы получить консультацию специалистов и записаться к нам.

Этапы проведения работ

Рулевая рейка, после проведения осмотра, при согласии клиента отправляется на ремонтные работы.

  1. Рулевой агрегат снимается с автомобиля и устанавливается на проверочный стенд (занимает не более часа). Таким образом можно узнать и обнаружить поломку и все нарушения, которые препятствуют нормальному функционированию узла.
  2. Мастера полностью разбирают деталь и выполняют дефектовку – вычищают грязь, коррозию, остатки старых смазочных материалов.
  3. После дефектовки проводится промывка специальными растворами, которые препятствуют попаданию песка, пыли и другого мусора в агрегат.
  4. При обнаружении ржавчины мастера протачивают, шлифуют и полируют реечные валы, возвращая им первоначальную форму.
  5. Завершение — замена всех сальников, уплотнительных колец, опорных втулок. Все они меняются на новые, улучшенные, которые предотвращают появление стука при последующей эксплуатации.

Почему стоит обратиться к нам

В техническом центре ВИПГУР вы не найдете китайских подделок и некачественных дешевых комплектующих и запчастей от noname производителей. Мы предлагаем конкурентные цены — от 5500 рублей и бесплатную диагностику (при условии последующего обслуживания вашей рулевой рейки у нас). К тому же мы восстановим механизм профессионально и оперативно в день обращения. Адрес компании — Москва, Загородное шоссе, дом 1 корпус 2 (Пн-Вс, время работы: 9:00-19:00). Остались вопросы? Запись у менеджеров сервиса по номеру 8(800)600-63-73.

Подтяжка рулевой рейки

Во время эксплуатации автомобиля в рулевом управлении могут появиться стуки, как правило, стучат:

  • наконечники;
  • тяги;
  • сама рейка из-за увеличенного зазора в соединении между штоком и распределительным валом.

Не всегда зазор в соединении образуется в результате износа деталей, в некоторых случаях требуется регулировка. Регулировочный болт находится с левой стороны корпуса на РР изнутри, с завода он от проворачивания защищен заглушкой.

Если рейка еще ни разу не подтягивалась, заглушку следует удалить – она пластиковая и хрупкая, ее можно поддеть отверткой или раздробить на части. Регулировочный болт имеет грани 17 мм, для уменьшения зазора подтягивается по часовой стрелке. Подтягивать рейку нужно коротким ключиком, с длинным ключом подлезть к гайке будет сложно. До упора болт тянуть не нужно, лучше немного повернуть его и попробовать прокатиться на автомобиле, проверить, есть ли еще стук.

Назад стопор ставить не обязательно, болт сам по себе все равно не повернется. Работа по времени занимает 20-30 минут, самое сложное здесь – добраться до регулировочного болта.

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

  1. Установить переднюю часть авто на подпорки, снять колеса.
  2. Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).
  3. Снять теплозащитный экран рейки.
  4. Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.
  5. Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).
  6. Ослабить стяжной болт карданного соединения рейки с рулевым валом.
  7. Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).
  8. Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

После демонтажа рейку нужно очистить от грязи и вымыть.

Коротко об устройстве

Чтобы разобраться в неисправностях и понимать принципы их устранения, необходимо знать особенности конструкции рулевой рейки.

Этот узел имеет вид цилиндра, в котором размещены следующие элементы:

  1. Зубчатая рейка, перемещающаяся внутри втулок.
  2. Ведущий вал с шестерней, которая вращается на двух подшипниках и объединяется с колонкой.
  3. Пара тяг, подключенных к краям реечной системы и поворотным ступичным кулачкам.
  4. Набор упоров и пружин, которые не ограничивают движение рейки и выполняют другие функции.
  5. Пыльники, изготовленные из резины. Имеют вид «гармошек» и предназначены для защиты картера от загрязнений.
  6. Жидкая смазка, которая наполняет корпус.

Выше рассмотрена конструкция рулевой рейки, работающей на механическом принципе и оборудованной электроусилителем.

При наличии ГУР, к приведенному выше перечную стоит добавить цилиндропоршневую систему, обеспечивающую движение планки с зубцами в обоих направлениях.

Принцип действия рулевой рейки прост и представляет собой несколько этапов:

  1. Водитель вращает руль.
  2. Вал перемещает рейку в необходимом направлении.
  3. По краям работают тяги, обеспечивающие поворот колес.
  4. Гидро- или электроусилитель реагируют на движение рулевого колеса и обеспечивают движение реечного механизма в нужном направлении. При этом водитель может прикладывать меньшую нагрузку к рулю.

Признаки неисправности рулевой рейки

Признаки неисправности могут отличаться в зависимости от типа устройства.

ГУР

В случае повреждений рулевой рейки с ГУР могут проявиться следующие симптомы:

  1. Посторонние звуки при маневрах. При повороте рулевого колеса в левую или правую сторону слышен гул, что требует проверки ГУР (низкий уровень жидкости) и его комплектующих. Посторонний звук может появиться и в том случае, когда уровень рабочей жидкости нормальный. Источником могут быть лопасти насоса, ремень привода и подшипники.
  2. Утечка жидкости. Одна из главных причин поломки рулевой рейки с ГУР является появление течи в системе. Проблема проявляется постоянным снижением уровня рабочей жидкости и необходимости ее доливки. Состав может вытекать на землю под авто в области расширительного бака, или же следы масла заметны на пыльниках рулевых тяг. Снижение давление в система усложняет управление автомобилем (необходимо больше усилие).
  3. Ржавчина на рейке. Это связано с бурлением масла в бачке и ее вытеканием на рассматриваемый узел. Для избавления от течи нужно использовать специальные пластиковые хомуты для протяжки пыльников.
  4. Стуки в передней оси. Появление посторонних звуков в передней части может свидетельствовать не только о неисправностях рулевой рейки, но и проблемах ходовой. Для принятия решения о замене / ремонте нужно провести дополнительную проверку. При этом стук может появляться справа или слева. В лучшем случае проблема связана с повреждением пыльника тяги, а в более сложных случаях — с неисправностями самих тяг, рычагов или иных элементов (механизмов).

С электроусителем

При наличии электроусилителя симптомы неисправности могут быть иными:

  1. Разбитые втулки. Появление гула или дребезг при движении руля часто обусловлено повреждением втулок. Для подтверждения или опровержения этой версии необходимо снять деталь и проверить ее состояние. Чаще всего эти элементы не ремонтопригодны, поэтому у владельца имеется два пути — заменить рейку или использовать ремкомплект, в который входят новые детали.
  2. Электрический привод. В автомобилях ВАЗ, оборудованных электроусителем руля, могут возникать проблемы с электроприводом из-за износа или других проблем. Для восстановления работоспособности может потребоваться проверка состояния обмоток, подшипников и щеток.
  3. Повреждение датчиков поворота. Несмотря на надежность этих устройств, они могут работать некорректно при повреждении пыльника и попадании влаги на поверхность.

Механическая

Несмотря на простоту конструкции, механическая рулевая рейка также имеет свойство ломаться.

К основным признакам поломки стоит отнести:

  1. Стуки или посторонние звуки при вращении рулевого колеса.
  2. Провалы или проблемы при вращении руля.
  3. Ухудшение управляемости.
  4. Появление биения в рулевое колесо.
  5. Сложность возврата руля в первоначальное положение после поворота.
  6. Рывки или закусывание при повороте.

Из сказанного ясно, что в механической рулевой рейке неисправность, как правило, проявляется посторонними звуками и трудностями вращения.

8.1. Ford Focus II. Рулевое управление. Описание конструкции

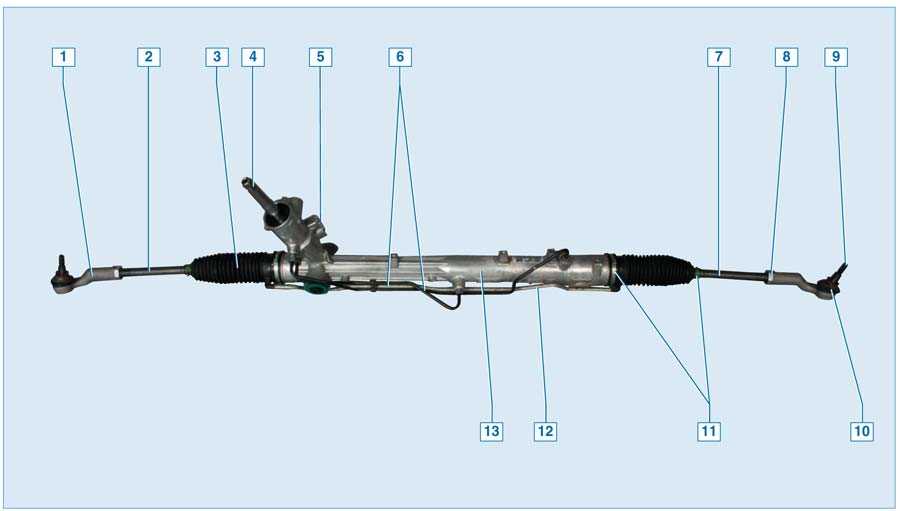

Рулевой механизм:1 — наконечник рулевой тяги; 2 — левая рулевая тяга; 3 — защитный чехол; 4 — вал рулевого механизма; 5 — отверстия подвода и отвода рабочей жидкости; 6 — соединительные трубки гидроусилителя; 7 — левая рулевая тяга; 8 — контргайка наконечника тяги; 9 — шаровой палец; 10 — чехол (пыльник); 11 — хомуты металлические; 12 — трубка выравнивания давления воздуха; 13 — картер рулевого механизма

Рулевое управление автомобиля — реечное, с гидроусилителем. Состоит из рулевого колеса с размещенной в нем подушкой безопасности, рулевой колонки и рулевого механизма, к которому крепятся две тяги с установленными на них наконечниками, а также насоса с датчиком давления жидкости и бачка гидроусилителя руля с трубопроводами.Рулевая колонка — травмобезопасная, с механизмом регулировки положения рулевого колеса. Вал рулевой колонки соединен с рулевым механизмом телескопическим карданным валом.

Рулевая колонка:1 – карданный вал (вал рулевой колонки); 2 – кронштейн крепления рулевой колонки; 3 – рычаг фиксатора рулевой колонки; 4 – вал рулевого управления

Исполнительный механизм гидроусилителя рулевого управления объединен с рулевым механизмом, и закреплен двумя болтами на подрамнике и при помощи трубок и шлангов соединен с насосом, установленным на двигателе.

Насос гидроусилителя руля
Насос гидроусилителя рулевого управления приводится поликлиновым ремнем от шкива привода вспомогательных агрегатов, на насосе находится датчик давления рабочей жидкости. Датчик соединен с электронным блоком управления двигателем (ЭБУ). При понижении давления в системе гидроусилителя контакты датчика замыкаются и блок управления выдает команду на увеличение оборотов холостого хода двигателя.

Бачок гидроусилителя рулевого управления
Бачок системы гидроусилителя рулевого управления установлен в моторном отсеке, на кронштейне генератора и служит резервуаром рабочей жидкости. Для контроля уровня жидкости на полупрозрачном корпусе находятся метки MIN и MAX.

Рабочая жидкость из бачка забирается насосом и подается под высоким давлением к распределительному устройству, расположенному в картере рулевого механизма и механически соединенному с валом рулевого управления.
На зубчатой рейке рулевого механизма закреплен поршень гидроцилиндра. При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливной магистралью. При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги и рычаги поворотных кулаков поворачивает управляемые колеса автомобиля.
При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.

Рулевое колесо и подушка безопасности

Датчик давления

Рулевая тяга

Как устранить поломку

На большинстве реек есть регулировочная гайка. Именно ее настраивают, чтобы убрать люфт в рулевой рейке. Регулировку можно сделать с нижней части автомобиля или же через верх из‐под капота, в зависимости от того, где расположен винт или гайка на рейке. Обычно они находятся в торцевых крышках. Лучше, чтобы был гараж с ямой. Но если нет таких условий, тогда нужно домкратить переднюю часть авто.

Когда люфт оказывается выше нормы (более 10), нужно поднять автомобиль и сделать следующие:

  • найти регулировочный болт либо гайку и медленно подтянуть ее;
  • крутить винты нужно медленно, периодически проверяя свободный ход.
  • после подтяжки глянуть, как вращается руль. Если он тугой, регулировочный болт отпустить на полоборота.

Таким образом можно самостоятельно убрать люфт в рулевой рейке. Это, конечно, не полноценный ремонт, и в случае износа шестерни или зубьев руль не будет вращаться, как на новом автомобиле. Но ближайший год‐полтора можно ездить без проблем.

Если после регулировки свободный ход все равно остался, выполните диагностику. Если руль «ходит» при выключенном моторе, осмотрите все элементы рулевого управления. Это могут быть:

  • изношенные наконечники;
  • вышедшие из строя крестовины в рулевой колонке;
  • выработанные зубья на рейке;
  • увеличенные зазоры в рулевом редукторе;
  • изношенные шаровые.

Износ зубьев

Если люфт ощущается в момент движения, обратите внимание на следующие моменты:

Признак

Причина

Увод в сторону на ходу

Не отрегулировано схождение колес

Шум при повороте руля

Малый уровень жидкости ГУР в бачке

Стуки спереди при проезде ям

Износ наконечников

Вибрации на руле

разбалансировка дисков, либо износ шаровых

Руль схватывает рывками, закусывает

Износ рейки

Если люфт ощущается при торможении, это могут быть:

  • изношены либо сломаны ступичные подшипники;
  • плохо затянуты крепления ступиц;
  • слабо затянуты болты в местах крепления рулевого механизма;
  • изношенные колодки либо диски.

Самая печальная причина — износ шлицов. Руль банально прокручивается на своей оси. Рейку приходится, что называется, капиталить.

Переборка рейки

При износе карданного шарнира промежуточного вала нередко можно наблюдать эффект «зубчатой шестеренки» — руль затирается при его кручении. Машина становится «ватной» на дороге, почти не слушается руля. Единственный способ победить такой люфт — заменить промежуточный вал на новый.

Рулевое управление — один из важнейших механизмов наряду с тормозной системой. Если руль имеет большой свободный ход, есть стук в передней подвеске или другие дефекты, не медлите с диагностикой. Вовремя обнаружив неисправность, можно неплохо сэкономить на ремонте, а самое главное — получить исправный автомобиль, который не влетит в отбойник на скорости, забрав не дай Бог чью‐то жизнь. Берегите себя и своевременно обслуживайте свои автомобили!

Проведение работ

Автомобиль устанавливается на смотровую яму, глушится, ставится на ручник, под задние колёса устанавливаются противооткаты. Замена лампы ближнего света Форд Фокус 2 Замена деталей проводится в смотровой яме или на подъёмнике. Обрабатываем WD-40 стопорную гайку рулевого наконечника и, пока откисает ржавчина, снимаем хомуты с пыльника. Форд Фокус 2, замена топливного фильтра не производится, однако учитывая качество бензина, который нам предлагают отечественные АЗС, все же менять. Сколько масла в двигателе Форд Фокус 3? Количество масла в двигателе Форд Фокус 3 огласите, пожалуйста. Подробно описано как снять аккумулятор на форд фокус 3 как сбросить настройки после замены. Маленький хомут (ближний к колесу) разжимаем при помощи пассатижей и протаскиваем по тяге к колесу. Большой перекусываем кусачками, церемониться с ним не стоит, он одноразовый и ему потребуется замена, главное, не повредить пыльник. Отсоединив трубку вентиляции, продвигаем пыльник к колесу. Замена топливного фильтра Форд Фокус 2 avtobrands. Обрабатываем WD-40 место соединения тяги и рулевой рейки и пробуем отвернуть её. На оригинальной тяге не предусмотрено шлицов под ключ. Отворачивать её придётся при помощи газового ключа против часовой стрелки. Замена теплопредохранителя печки форд фокус 2 — Значительные усилия придётся приложить только вначале, дальше она выкручивается рукой. Замена задней ступицы Форд Фокус 2 своими руками с фото и. где находиться стартер на форд фокус 3 ? Немного ослабляем стопорную гайку у рулевого наконечника и выворачиваем тягу из него.

Отворачиваем со снятой детали стопорную гайку, снимаем с неё хомут и чехол. Пыльник осматриваем на герметичность, при повреждениях корпуса ему потребуется замена, попавшая пыль и грязь быстро выведут шарнир из строя. Автомобильные аккумуляторы Форд Фокус 3 подбор, купить Бош, Эксайд,. форд фокус 3 2011 инструкция по эксплуатации — Руководства,. Одеваем на новую деталь защитный чехол и маленький хомут. Наворачиваем контргайку на резьбу. Желательно вымерять расстояние по старой тяге и отметить при помощи текстового штриха или лака для ногтей (стащить потихоньку у жены или подруги) на новой. Замена топливного фильтра Форд Фокус 2 Устанавливаем новую тягу на место, для чего заворачиваем шарнир в рейку. На большинстве новых деталей имеется шлицы под ключ, при их наличии замена значительно облегчается. Ford Focus 2 задняя ступица снять замена ремонт Форд Фокус 2 Устанавливаем пыльник на место так, чтобы в него без проблем вошла трубка вентиляции. Коробка Powershift Форд Фокус 3 Крепим чехол при помощи хомутов. Форд фокус 3 проблема со стартером — Электрика — Ford EcoSport Клуб. Вворачиваем резьбу в рулевой наконечник так чтобы расстояние получилось как на старой. Для этого и потребовалась метка, на резьбе. Приступаем к замене у Форд Фокус второй тяги. После завершения работ проверяем автомобиль на ходу и направляемся в сторону ближайшего сервиса для регулировки схождения колёс.

Работы можно проводить и без смотровой ямы. Для этого вывешивается сторона автомобиля, где будет проводиться ремонт, снимается колесо, руль выворачивается до упора. Покупали форд фокус 3 универсал [font=. Дальше всё проводится в точно такой же последовательности, только с меньшими удобствами и возможностью больших проблем при выворачивании родного шарнира из рулевой рейки.

Если вы правильно вымеряли длину тяги, резина старая и имеет неравномерный износ, а автомобиль при движении не уводит в сторону, то регулировку схождения можно и не проводить. Хороший мастер не возьмётся её выполнять, а проводить её у плохого – это пустая трата денег.

Post Views:
1 415

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
