Замена подшипников вала рулевого управления ваз-2110, ваз-21102

Выполнение работ по замене

Опять же, посмотрите видео о том, как выполняется ремонт рулевой рейки на ВАЗ 2110 своими руками. Так будет проще пройти каждый этап.

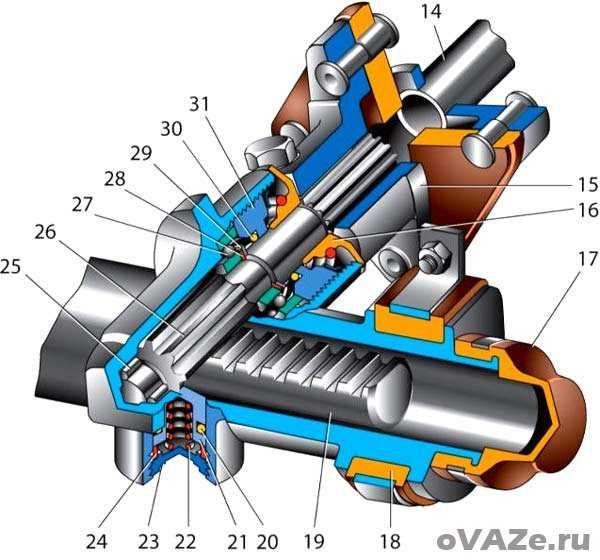

Прежде чем выполнить стяните рулевой рейки со своего ВАЗ 2110, обработайте все крепежные соединения средством WD40. Подождите полтора часа и повторите процедуру еще раз. Делать это нужно за сутки до самого ремонта. Так вам будет проще выкрутить все соединения.

Действуйте в следующей последовательности:

  1. Перед ремонтом рулевой рейки ваш ВАЗ 2110 нужно прочно зафиксировать, чтобы автомобиль не двигался.
  2. Под задние колеса поставьте опоры.
  3. Поставьте машину на ручной тормоз.
  4. Заблокируйте руль.
  5. Отключите питание от аккумулятора.
  6. Поставьте машину на домкрат.
  7. Демонтируйте передние колеса.
  8. Заранее купите новый пыльник для рейки, поскольку он потребует замены. Даже если его состояние удовлетворительное, лучше сразу поменять.
  9. Открутите гайки с наконечников.
  10. Извлеките пальцы из рычагов стоек. Для этого потребуется вооружиться съемником. Его монтируют на рычаг, закручивают до упора винт и молотком с силой ударяют по рычагу. При этом винт съемника обязательно придерживайте ключом.
  11. Открутите гайки с хомутов.
  12. Открутите болт, который расположен в салоне на рулевом полу возле пола.
  13. Поступательно-колебательными движениями потяните рейку на себя.
  14. Учтите, что отсоединять хвостовик шестерни от вала проблематично. Когда рейка только отсоединится через отверстие, наклоните узел в правую сторону и извлеките всю конструкции. Убедитесь в целостности шлицев на элементе.
  15. Через правое отверстие на корпусе достаньте весь узел.

Замена рейки потребует больших финансовых вложений, нежели починка. Потому попробуйте сначала выполнить ремонт рулевой рейки на ВАЗ 2110 своими руками .

Рулевой вал SS20 для ВАЗ (карданный вал промежуточный)

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок.

Применяемость

  • ВАЗ 2113-2115
  • ВАЗ 2110-2112
  • ВАЗ 1117-1119 (ЛАДА Калина)
  • ВАЗ 2190-2191 (ЛАДА Гранта)
  • ВАЗ 2192, 2194 (ЛАДА Калина 2)
  • Datsun mi-DO, Datsun on-DO
  • ВАЗ 2170-2172 (Лада Приора с ЭУР)

Преимущества использования рулевого вала SS20 в автомобилях ВАЗ

  • бесшумная работа — карданное соединение с упругими втулками не имеет люфта и поэтому не стучит;
  • легкое вращение и отсутствие заеданий обеспечивается наличием качественной смазки и высокими антифрикционными свойствами втулок карданчика;
  • упругие втулки кардана имеют достаточную прочность, не сминаются и имеют минимальный износ, что обеспечивает высокий ресурс.

Гарантия

  • Описание
  • Купить

Рулевой вал промежуточный (рулевой кардан) устанавливается между усилителем рулевого управления (на а/м с электроусилителем) и рулевым механизмом. На тех автомобилях, где нет усилителя, он устанавливается между валом рулевой колонки и рулевым механизмом, и предназначен для передачи усилия от вращения руля на рулевой механизм.

Так как оси рулевого механизма и рулевой колонки находятся под углом друг к другу, то рулевой вал имеет в своем составе карданный механизм (один или два, в зависимости от модели), и резиновый демпфер для уменьшения вибраций и ударов, передаваемых на руль.Карданный механизм штатного рулевого вала, устанавливаемого на конвейере, в крестовине имеет четыре игольчатых подшипника, обеспечивающих свободное вращение и поворот. При эксплуатации автомобиля игольчатый подшипник изнашивается, увеличивая зазор и люфт, поэтому появляются стуки, заедания и перекаты (неравномерность вращения). Также при производстве штатных рулевых валов имеются дефекты недостаточной смазки подшипников. Зачастую в подшипнике изначально присутствует увеличенный зазор и с самого начала эксплуатации автомобиля карданные соединения рулевого вала стучат.

Компания SS20 предлагает по 2 модификации рулевых валов на каждый автомобиль:

  • для моделей ЛАДА Приора, ЛАДА Калина и ЛАДА Гранта это две модификации: первый вал с цельносварной конструкцией и модификация с разъемом в центральной части — вал составной конструкции.
  • для моделей ВАЗ 2110 и 2113 это модификации с резиновым демпфером как в заводской конструкции и вторая модификация — цельносварной вал, из конструкции которого исключен демпфер;

Вал с резиновой муфтой обеспечивает упругое гашение толчков от рулевого механизма и стандартную управляемость.

Вал цельносварной и вал составной конструкции — обеспечивают более точное и четкое управление автомобилем.

Вал составной конструкции легко устанавливается на автомобиль, и не требует снятия рулевой рейки. Это исключает необходимость использования подъемников и другого специализированного оборудования. Установка вала составной конструкции на автомобиль может быть выполнена на ровной площадке с использованием минимального набора инструментов.

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок. Данное решение обеспечивает предварительный натяг в каждом из подшипников карданного соединения и, соответственно, отсутствие люфта и полное отсутствие стука в таком соединении. Легкость вращения обеспечивает наличие качественной смазки и высокие антифрикционные свойства втулок.

Диагностика рулевого карданного вала

На своём автомобиле Вы можете проверить исправность рулевого карданного вала самостоятельно (примечание: рулевые валы SS20 устанавливаются только на автомобилях с регулировкой рулевой колонки по высоте). Для этого на автомобиле без ЭУР:

  1. Установите автомобиль на ровную горизонтальную площадку с твёрдым покрытием.
  2. Одной рукой возьмитесь за промежуточный рулевой вал в районе крестовины кардана, касаясь при этом пальцами вилок кардана.

Диагностика рулевого вала для автомобилей с ЭУР производится аналогичным способом как при работающем, так и при неработающем двигателе. При этом нужно учитывать, что при неработающем двигателе во время качания руля прослушивается стук в электроусилителе — не путать его со стуком рулевого вала (наличие стука в электроусилителе при неработающем двигателе не является дефектом).

Замена подшипников вала рулевого управления Ваз 2110 Лада

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
  3. Замена подшипников вала рулевого управления
ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓

1. Общие данные

1.0 Общие данные 1.1. Технические характеристики автомобилей

2. Двигатель

2.0 Двигатель 2.1 Возможные неисправности двигателя. 2.2 Замена охлаждающей жидкости 2.3 Замена масла в двигателе и масляного фильтра 2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия 2.5 Замена ремня привода распределительного вала и натяжного ролика 2.6 Регулировка натяжения ремня привода распределительного вала 2.7 Снятие, дефектовка и установка маховика 2.8. Замена деталей уплотнения двигателя 2.9 Головка блока цилиндров 2.10 Притирка клапанов 2.11 Регулировка зазоров в приводе клапанов 2.12 Снятие и установка двигателя 2.13. Ремонт двигателя 2.14. Система смазки 2.15. Система охлаждения 2.16. Система выпуска отработавших газов 2.18. Особенности ремонта двигателя ВАЗ-2112

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Приводы передних колес

4. Ходовая часть

4.0 Ходовая часть 4.1. Проверка технического состояния деталей подвески на автомобиле 4.2. Задняя подвеска

5. Рулевое управление

5.0 Рулевое управление 5.1 Осмотр и проверка рулевого управления на автомобиле 5.2. Рулевая колонка 5.4. Рулевой механизм 5.5 Возможные неисправности рулевого управления.

6. Тормозная система

6.0 Тормозная система 6.1. Вакуумный усилитель 6.2. Главный тормозной цилиндр 6.3. Регулятор давления 6.4. Тормозные шланги и трубки 6.5 Прокачка тормозной системы 6.6 Замена тормозной жидкости 6.7. Тормозные механизмы передних колес 6.8. Тормозные механизмы задних колес 6.9. Стояночный тормоз 6.10 Возможные неисправности тормозной системы.

7. Электрооборудование

7.0 Электрооборудование 7.1. Монтажный блок 7.2. Генератор 7.3. Стартер 7.4. Выключатель (замок) зажигания 7.5. Проверка и замена свечей зажигания 7.6. Комплексная система управления двигателем (система впрыска топлива) 7.7. Бесконтактная система зажигания 7.8. Освещение, световая и звуковая сигнализация 7.9. Стеклоочиститель 7.10 Замена электродвигателя вентилятора радиатора системы охлаждения 7.11. Электродвигатель отопителя 7.12. Прикуриватель 7.13. Комбинация приборов 7.14 Проверка блока управления электромагнитным клапаном карбюратора 7.15 Возможные неисправности блока управления ЭПХХ. 7.16 Схема электрооборудования автомобиля ВАЗ-21102 7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110 7.18 Схема управления двигателем 2111 (конт. М1.5.4) 7.19 Схема управления двигателем 2111 (конт. МР7.0) 7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1»)

8. Кузов

8.0 Кузов 8.1 Возможные неисправности кузова. 8.2. Замена буферов 8.3 Снятие и установка облицовки радиатора 8.4 Снятие и установка локаря 8.5 Снятие и установка крыла 8.6. Капот 8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла 8.8. Крышка багажника 8.9. Боковые двери 8.10 Снятие и установка переднего сиденья 8.11 Снятие и установка верхней и нижней облицовки туннеля пола 8.12. Ремни безопасности 8.13. Зеркала заднего вида 8.14. Панель приборов 8.15. Отопитель 8.16 Антикоррозионные составы для обработки кузова 8.17. Особенности ремонта кузовов моделей 2111 и 2112 8.18. Уход за кузовом

9. Приложения

9.0 Приложения 9.1 Горючесмазочные материалы и эксплуатационные жидкости 9.2 Основные данные для регулировок и контроля 9.3 Заправочные объемы 9.4 Лампы, применяемые в автомобиле

Замена подшипников рулевого вала на ВАЗ 2110.

Перед началом работы следует скинуть минусовую клемму с АКБ. Нам необходимо снять рулевое колесо, демонтируем пластиковую накладку сигнала, откручиваем головкой на 24 и длинным воротком:

После этого берём рулевое колесо двумя руками и попеременно тянем его на себя. Отвинчиваем тубус:

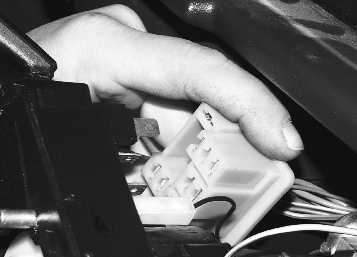

Отсоединяем штекер с проводами. Далее нам необходимо снять замок зажигания, в нашем случае шляпки болтов были отломаны, скорее всего это было сделано на заводе или у официально дилера, для защиты от угона. Будем пытаться используя зубило отворачивать против часовой стрелки.

Либо если есть сварочный полуавтомат, можно приварить к болтам шпильки и уже их выкрутить. Не забудьте заранее приобрести новые, нормальные болты, чтобы при сборку вам было легко и закрутить. Вытаскиваем стопорное кольцо:

После этого можно снимать ручку и выкручивать гайку, вытаскиваем болт и втулку. Головкой на 13 отворачиваем кронштейн (2 болта и две гайки):

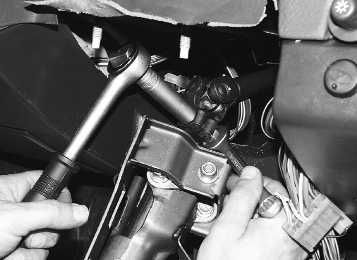

Используя ключ или головку на 13 откручиваем последний болт крепления:

Старый подшипник можно сбить при помощи молотка. Другой подшипник выбиваем при помощи оправки, которую вставляем в «бинокль».

Новый подшипник родной от ВАЗ, номер в каталоге запчастей 6-1000805. Ставится он внутрь пластмассовой частью. Для того чтобы подшипник легче сел, смазываем рулевой вал, можно использовать силиконовую смазку. Сами подшипники рекомендую смазать литолом. Собираем в обратной последовательности, в ролике весь процесс показан от начала и до конца.

Устройство

Как известно, карданчик или промежуточный вал рулевой, как его еще называют, состоит из двух частей. Это составляющие, которые соединены друг с другом специальным карданным шарниром.

Конструкция промежуточного вала ваз

Карданчик рулевого бывает соединен с приводной шестерней при помощи специального крепления, обозначенного цифрой 9, но это с нижней стороны. А вот с верхней стороны карданчик вращается в трубе кронштейна на шариковых подшипниках (их бывает два). Что касается основных креплений вала, то они подсоединяются к приварному кронштейну в четырех местах. Передняя часть карданчика крепится через две пластины специальными срезными головками. А задняя часть карданчика соединяется при помощи приварных болтов гайками, имеющими пружинные шайбы или не редко самоконтрящиеся гайки, но уже без шайб.

Замена рулевых карданчиков на ваз 2110 верхнего и нижнего

Примечание

Важно знать, что в зависимости от года выпуска рулевая рейка бывает двух образцов. В одном случае разбирать всю рулевую рейку не приходится, но это, в основном, на ваз 2108 и подобных ему моделей

Что же касается рулевой на ваз 2110, то для замены карданчика ее нужно будет разобрать.

Для разбора рейки нужно проделать следующее:

  • снимается гофра защитного типа;
  • откручивается гайка, которая находится посередине;
  • рейка разбирается на две части.

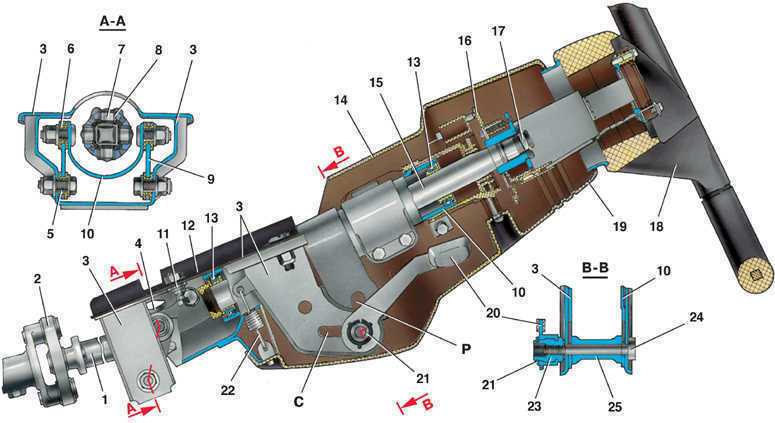

Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

Вам потребуются: тот же инструмент, что и для снятия рулевого колеса, а также ключи и головка «на 13», молоток.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

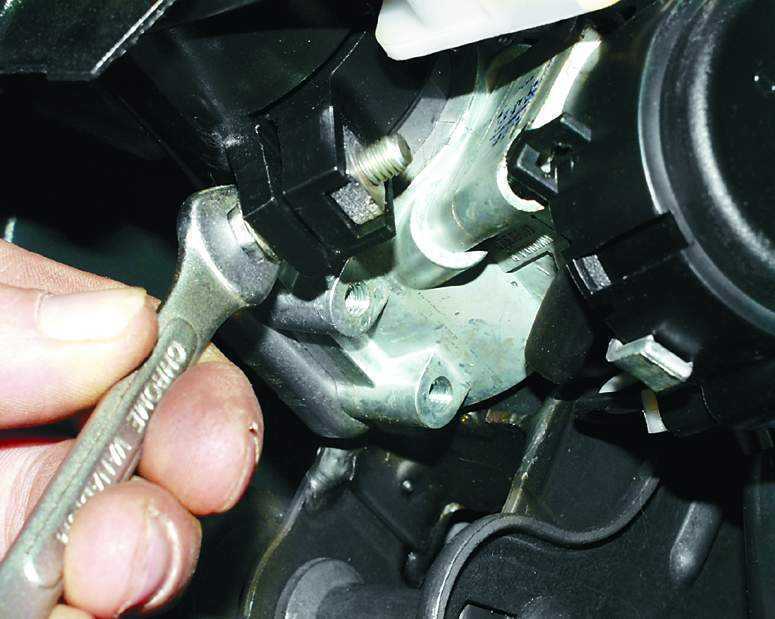

3. Ослабьте затяжку болта крепления основания подрулевых переключателей и сдвиньте основание на себя.

4. Отсоедините колодки с проводами от правого и левого подрулевых переключателей.

5. Отсоедините две колодки с проводами звукового сигнала от контактов на основании и снимите основание подрулевых переключателей.

6. Вставьте ключ в выключатель зажигания и поверните его в положение I, чтобы разблокировать вал рулевого управления.

7. Отсоедините колодку с проводами выключателя зажигания от жгута проводов. Если провода выключателя зажигания соединены со жгутом проводов хомутом, перекусите или расстегните хомут.

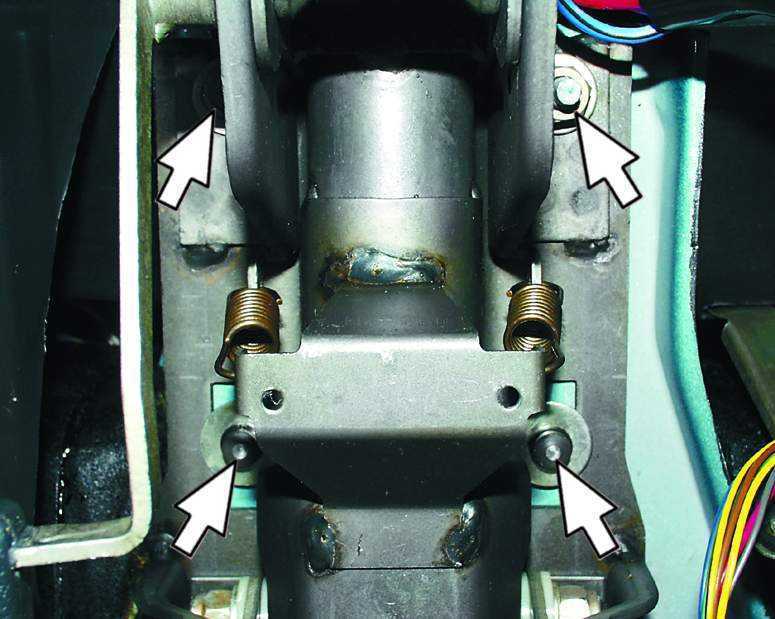

8. Отверните две гайки и два болта с отрывными головками, снимите пружинные и специальные шайбы. Если головки болтов сорваны, болты необходимо высверлить или вывернуть с помощью отвертки и молотка.

9. Снимите со шпилек рулевую колонку, сдвиньте ее на себя и опустите вниз. Затем отверните болт крепления карданного вала к валу рулевого управления.

10. Выньте болт и снимите колонку в сборе, сняв при этом с вала упорную втулку.

11. Выпрессуйте из трубы вал рулевого управления вместе с подшипником. Вал рекомендуется выпрессовывать в сторону крепления рулевого колеса.

12. Снимите с вала передний (со стороны рулевого колеса) подшипник.

13. Замените вал рулевого управления, если изношены или повреждены щлицы или резьба.

14. Легкими ударами молотка с помощью выколотки выпрессуйте из трубы кронштейна рулевого управления задний подшипник.

15. Перед установкой подшипников проверьте, чтобы они вращались легко и без заеданий. Пластмассовые втулки подшипников не должны иметь повреждений.

16. Запрессуйте задний подшипник до упора в бурт трубы с помощью подходящей оправки, прикладывая усилие только к наружному кольцу подшипника. Подшипник установлен на пластмассовой втулке, которая с одной стороны имеет широкий фланец. При установке подшипника именно широкий фланец втулки должен быть направлен наружу.

17. Наденьте передний подшипник на вал так, чтобы широкий фланец втулки подшипника был направлен к концу вала.

18. Вставьте вал в трубу. При этом задний конец вала должен войти в задний подшипник.

19. Запрессуйте передний подшипник до упора в бурт трубы с помощью подходящей оправки, прикладывая усилие только к наружному кольцу подшипника.

20. Установите рулевую колонку в порядке, обратном снятию. Упорную втулку устанавливайте на вал стороной с большим диаметром.

21. Специальные шайбы болтов крепления кронштейна устанавливайте выступающей частью «а» в противоположную сторону от головки болта.

22. При установке основания подрулевых переключателей перед затяжкой болта его крепления отрегулируйте положение основания на рулевой колонке. Для этого установите нижний кожух и сдвиньте основание так, чтобы совпали отверстия под винт в кожухе и основании. После этого аккуратно снимите кожух и затяните болт крепления основания. Установите рулевое колесо в порядке, обратном снятию.

Справочное руководство по обслуживанию автомобилей ВАЗ, ЛАДА 110.

Регулировка зажигания 2110. Компрессия двигателя ваз 2112, иммобилизатор на ваз 2111. Клапанная крышка ваз 2112, прокладка блока цилиндров ваз видео. Стоимость генератора на ваз. замена предохранителей ваз 2112, конструкция маслоприёмника ваз 2112. рекомендуемые заводом масло в коробку ваз 2112. замена водяного насоса (помпы) ваз 2112. Замена маслосъемных колпачков ваз 2110.

Какие необходимо подготовить инструменты для работы

В первую очередь следует сделать хорошее освещение в гаражном помещении, так как размер подшипника передней ступицы ВАЗ-2110 имеет небольшие размеры, и чтобы замена неисправного компонента прошла правильно и эффективно, автолюбитель должен видеть все детали хорошо.

Лучше всего поставить машину на специальную яму для осмотра и ремонта, чтобы операция прошла быстрее, а работа была удобной. Стоит отметить, что замена подшипника задней ступицы проводится намного легче, чем передней. Но все же, придерживаясь рекомендаций и проводя ремонт поэтапно, можно своими руками сделать всю работу, как говорится, «на отлично».

Подготавливают для нее следующие инструменты:

  1. Автомобильный съемник для легкого демонтажа непригодного подшипника, относящегося к передней ступице.
  2. Заранее приготовленный отрезок прочной металлической трубы, который называют «оправкой». Он потребуется для выбивания ступицы в машине.
  3. Автомобильная головка, оснащенная 30-м воротком.
  4. Накидные ключи на 19 и 17.
  5. Новые качественные подшипники.

По мнению опытных специалистов, замена подшипника, относящегося к области передней ступицы, для автомобильного транспорта ВАЗ-2110 будет качественной, если автовладелец приобретет новую деталь, изготовленную российскими производителями. Цена на российский материал не сильно отличается от китайского аналога, поэтому не стоит пытаться сэкономить несколько рублей, а приобрести в итоге малонадежный компонент.

Стучит

Основными причинами ухудшения рулевой рейки являются наши дороги, а точнее. постоянное встряхивание на выбоинах и пыльных улицах. Если вы не являетесь поклонником торможения перед ямами на дороге, вам нужно быть готовым к тому, что грабли начнут стучать очень скоро. И если вы не хотите в один ужасный момент обнаружить, что этот узел просачивается, проверьте целостность пыльников на рельсе как можно чаще. Необходимо только пропустить небольшое отверстие, так как внутри рулевой рейки будет грязь, что быстро приведет к износу уплотнений. И будет утечка.

В большей степени производительность гидравлической стойки рулевого управления зависит не только от условий на дороге, но и от самих водителей. Некоторые водители зимой бросают свою машину на холод, когда колеса выходят. Это приводит к тому, что гидравлическая рулевая рейка не работает. Всегда забывайте быстро менять гидравлическую жидкость в системе рулевого управления с усилителем, что может привести к преждевременному износу. Тогда вы должны обвинять себя, как говорится.

Наиболее распространенными недостатками являются износ стержня, ползуна и уплотнений. Из-за большой сложности все работы с рулевой рейкой стоят дорого. Но не отрывайте волосы от короны, если вы найдете стук в подвеске, осязаемый дать рулю. Это может быть только то, что шаровые шарниры на рулевой тяге или наконечнике изношены. Подумайте, что вы легко избавились, если это действительно так. Сегодня тяга для системы рулевого управления на японских автомобилях относительно недорогая. И рынок этих частей очень хорошо развит, здесь у вас всегда есть выбор между более дорогим оригинальным тягой и наконечником, или дешевле, но и вполне качественными южнокорейскими аналогами. Гораздо хуже обстоят дела с владельцами немецких автомобилей. Особенно с Mercedes-Benz. Стоимость рулевых узлов для «немецкого» высока, и их довольно сложно приобрести. Однако на сегодняшний день российская автомеханика научилась восстанавливать шаровые шарниры без разрушения корпуса.

Не отчаивайтесь, даже если в диагнозе оказывается, что рулевая рейка стучится. Большинство стеллажей хорошо регулируемы. Во время работы опоры подшипника могут ослабляться, поэтому стойка стучится. Эта корректировка дефектов вполне приемлема. И занимает такую ​​процедуру 20-25 минут. Но если подшипник не затягивается вовремя, то через несколько месяцев подросткам предоставляется мука. Мне придется разобрать рельс, заказать ремонтный комплект и полностью отремонтировать устройство.

Грабли должны быть тщательно очищены, затем разобраны. Измерьте износ штока и втулки, проверьте состояние уплотнений. Чаще всего страдает втулка (горизонтальный подшипник горизонтального стержня). Дело в том, что такой позор на дорогах, как в Матери-России, не может похвастаться какой-либо другой страной. Вот почему подавляющее большинство иномарок разработано с точки зрения отличных дорог, поэтому материалы для изготовления кустов используются дешево. В результате втулки после нескольких достаточно сильных ударов теряют форму. На некоторых дешевых автомобилях эти части имеют довольно приличный клиренс изначально, т. Е. Рулевые стойки начинают приходить с определенной позиции рулевого управления с самого начала.

У большинства «японцев» ресурс рулевой рейки при грамотной эксплуатации составит около 150-200 тысяч километров пробега. Ресурс последнего качественного ремонта рулевой рейки будет составлять примерно 70% ресурса нового узла, поэтому, если правильный выбор автомеханика для ремонта рулевой рейки не требуется, вам снова придется обращаться с аналогичным неисправность в обслуживании автомобиля.

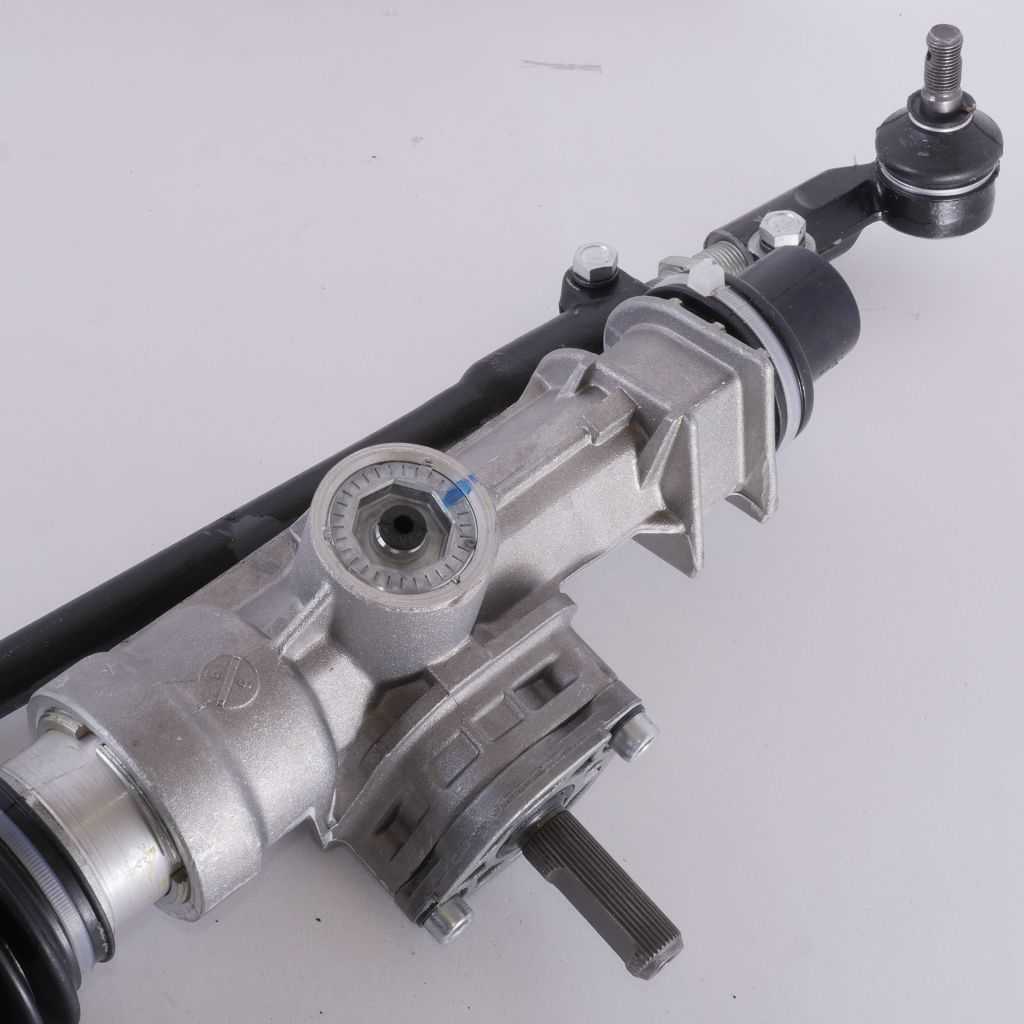

Установка новой рулевой на Ваз 2110

Люфт в рулевой колонке ваз 2110

Когда все работы по демонтажу старой рулевой колонки осуществлены, самое время приступать к установке новой. Перед установкой рулевой следует накинуть нижнее крепление (хомут) и затянуть его стяжной болт несколькими оборотами. Верхний болт на этом этапе устанавливать нет необходимости

Затем нужно осторожно продеть рулевую колонку в нижний крепежный хомут, при этом ни в коем случае не повредив электропроводку

Люфт рулевой колонки ваз 2110

Дальнейшие действия несколько отличаются в зависимости от модели и года выпуска ВАЗ 2110. Модели, оснащенные ESP, предусматривают установку на нижнюю часть рулевой колонки датчика, регулирующего угол поворота. При установке следует проконтролировать надежность срабатывания фиксатора. На модели выпуска от 2000 года нужно установить верхние болты крепления и затянуть их, приложив необходимое усилие.

Для моделей, выпущенных до 1999 года, где не предусмотрены шайбы, необходимо подобрать их самостоятельно (4 штуки по 0,1мм) и поместить их между поперечиной и нижним опорным кронштейном таким образом, что бы они сформировали одну шайбу толщиной 4 мм. Далее нужно затянуть стяжной болт хомута с необходимым усилием. Ухватившись за нижнюю сторону внутренней колонки нужно постараться вытолкнуть колонку в направлении рулевого колеса — вверх. В результате направляющий рукав (серого цвета), расположенный на нижнем крепежном узле должен оказаться неподвижным. Если все-таки он двигается, то нужно снять одну из шайб и повторить процедуру проверки. Далее нужно вставить и затянуть нижние крепежные болты, убедившись, что стопор расположен перед нижним рукавом. На моделях, оснащенных ESP, нужно осуществить соединение электропроводки и датчика, регулирующего угол поворота колеса. С учетом нанесенных при демонтаже отметок, нужно установить промежуточный вал на шлицы в нижней части колонки. Потом вставить стяжной хомута и тщательно затянуть его. Затем установить воздуховод и нижние части отделки, закрепить жгут проводки в колонке (в промежуточных фиксаторах). Далее, в порядке обратном последовательности демонтажа составляющих, нужно сделать следующие действия:

  • вмонтировать блок транспондера на место;
  • прикрепить блок к корпусу замка зажигания;

Как заменить рулевую рейку Ваз 2110 пошаговая инструкция + фотоотчет

Для того, чтобы самостоятельно заменить рулевую рейку Ваз 2110 необходимо выполнить следующий порядок действии:

  1. Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).
  2. Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.
  3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.
  4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.

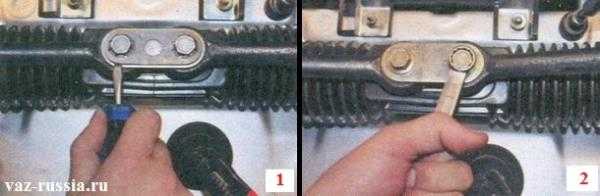

  5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться, просмотрев фотографии ниже:

Ватный руль и как с ним бороться

Конструкция переднеприводных автомобилей ВАЗ соответствует как своей ценовой нише, так и отчасти предназначению. Средний автомобиль для экономичного перемещения на средние расстояния со средней скоростью. Ноу-хау 80-х советского автопрома, подвеска МакФерсон вкупе с реечным выглядела в начале 80-х как нечто совершенное. Хотя, на самом деле, длинноходная рулевая рейка 2108 и классический МакФерсон образца 48 года — не самое прогрессивное решение даже для дешевой машины.

По сравнению с классическими моделями ВАЗ, заднеприводными, с классическим рулевым механизмом и двухрычажной передней подвеской, 2110 имеет более вялую и неточную управляемость. Одним словом, ватный руль. Почему так получилось, долго разбираться не придется. Элементарная геометрия — МакФерсон плохо держит машину в повороте и при разгонах-торможениях, а рулевое имело длинный ход, неудачное верхнее расположение рейки. Отсюда и ватность руля. Технически заложенная и никакими настройками и регулировками это не лечится.

Видеоурок по ремонту рулевой рейки ВАЗ

Правда, с 2000-х годов стали применять немного усовершенствованную конструкцию рулевой рейки с гидроусилителем. На всех сразу не хватало, потому что в первую очередь машины с гидроусилителем шли на экспорт. Позже, когда Европа наелась Жигулями, машины с ГУР стали появляться чаще. Но гидроусилитель не спас ситуацию. И вот почему.

Итог работы

Замена рулевой рейки на десятую модель ВАЗа – это одна из самых простых работ, которую вполне может освоить и любитель

Главное запомнить инструкцию разборки и проявить осторожность в процессе демонтажа деталей.. Выполнив эту работу единожды вы более не будете испытывать сомнений, отдавать машину в автосервис при возникновении аналогичной проблемы, или решить ее самостоятельно.

Выполнив эту работу единожды вы более не будете испытывать сомнений, отдавать машину в автосервис при возникновении аналогичной проблемы, или решить ее самостоятельно.

Конечно, когда большинство людей в нашей стране вынуждено считать кровные нажитые, лучше постараться выполнять несложные автослесарные работы самостоятельно, тем более, что это — бесконечно интересный, увлекательный процесс.

Добро пожаловать! Сайлентблоки рулевых тяг — Состоят по большей части из резины, резина со временем твердеет, в связи с чем трескается потом, из-за этого появляется люфт у рулевого колеса (Если сайлентблоки оказались в хорошем состоянии, тогда рулевую рейку глядите, из-за неё тоже люфт быть может, читайте статью: «Регулировка рейки на десятом семействе») и кстати, если тяги в Вашем городе стоят не сильно больших денег, то рекомендуем сразу их целиком покупать с сайлентблоками, потому что когда всё заводом изготовлено, это по лучше будет.

Примечание! Для замены сайлентблоков, снять тягу с автомобиля придётся и при помощи головки подходящего диаметра, выпрессовать сайлентблоки, из инструментов будут нужны: Большой набор ключей, отвёртки, спец. съёмник для выпрессовки рулевого наконечника из отверстия, пассатижи и молоток!

  • Замена сайлентблоков в рулевой тяге
  • Дополнительный видео-ролик

Где находятся сайлентблоки в рулевых тягах? По одному сайлентблоки, в рулевых тягах располагаются, а вставляются они в те места, где тяга болтом крепится к рулевой рейки, данное отверстие для наглядности на фото ниже указано красной стрелкой, а сам сайлентблок, показан на маленьком фото в левом нижнем углу картинки (Он снят на большом фото с тяги).

Когда нужно менять сайлентблоки в рулевых тягах? Увидеть сайлентблок в рулевой тяги не возможно, не отвернув болт который её крепит, поэтому чтобы то и дело время от времени не возиться с этими болтами, ждите появления симптом, а именно когда люфт у рулевого колеса появится, появятся стуки в рулевой рейки, когда это всё начнёт ощущаться, отверните по одному болту (После отворачивания одного болта, сразу же его заверните на место, просмотрев сайлентблок, оба не нужно выкручивать, потому что упадёт стопорная пластина) которые тяги крепят, для этого подденьте при помощи плоской отвёртки стопорную пластинку (см. фото 1) и выкрутите нужный для Вас болт, который крепит одну из тяг, взявшись рукой за тягу, аккуратно опустите её и посмотрите на состояние сайлентблока, на нём не должно быть трещин, резина не должна сильно затвердеть (Она живая быть должна, свежая), если всё с сайлентблоком в порядке, просмотрите другую тягу и в конце, установите стопорную пластину на своё место, если с сайлентблоками всё в порядке, а у руля люфт есть, то рулевую рейку смотрите.
