Как поменять переключатель поворотов на ваз 2110. снятие и установка подрулевого переключателя ваз 2110-2111-2112

Ремонт повторителей указателей поворота и установка светодиодов в поворотники ВАЗ 2110, 2111, 2112

1. Ремонт повторителей указателей поворота ВАЗ 2110

2. Установка светодиодов в поворотники ВАЗ 2110, 2111, 2112

Ремонт повторителей указателей поворота ВАЗ 2110

Уже давно у меня потух левый повторитель указателя поворота, тот, что на крыле. Вид у него был потрепанный, хром почернел, а стекло пожелтело. Решил я прикупить новые повторители. Хотел либо такие же, либо какие-нибудь другие, но обязательно под хром. Объездил с десяток магазинов ничего подобного не нашел, везде только стандарт, белые и оранжевые. Решил поискать их в интернет магазинах, оказалось, что они универсальные, стоят 600р+ доставка.

Повторитель универсальный

По- моему дороговато, решил попробовать починить старые. Попробовал снять их как стандартные, но не получилось. Как оказалось, они приклеены на двусторонний скотч. Пришлось аккуратно поддеть ножом и применить силу, после чего поворотник поддался.

Лампочка оказалась рабочей, просто пропал контакт в патроне.

Попытался отмыть поворотник средством для мытья посуды, на удивление он хорошо отмылся, хром стал как новый.

Пожелтевшее стекляшку (пластмасску), я протер 646 растворителем, он немного смыл пожелтевший верхний слой, слегка повредив его при этом. Затем я шлифанул стекло 800 и 2000 наждачкой, и стекло стало почти как новое, только малость матовое.

На фото, стекло отдаёт желтизной, из- за желтоватой вспышки на телефоне.

С помощью ножа отчистил старый скотч, налепил новый и поставить обратно.

Получилось довольно неплохо, да и денег сэкономил.

Установка светодиодов в поворотники ВАЗ 2110, 2111, 2112

Вот и началась леданизация не только из-за красоты, но и надежности ее. Начал пока с малого сначала был плафон в салоне, теперь пока на внешний пошел освещение. В планах теперь передние поворотники, и задние фонари, все знают не понаслышке, а особенно владельцам универсалов, — освещение тусклое. Решил улучшить.

Разбираем старый поворотник, он не распаивается. С усилием двигаем пластмасски

он скоро будет располовинен

На один поворотник понадобиться 10 см оранжевой или желтой ленты. Кто сможет засунуть больше — бог ему в помощь.

Располовинил

Контакты папа – маленькие. Вставим их в штекер, где раньше была лампочка.

герметик

Клей «момент» для склейки двух располовиненных пластмасс

Проводки: черный маркер или черную краску взял для окантовки, чтобы не видно было белой ленты внутри, и для защиты контактов от окисления.

Уже в собранном виде

примеряем и приклеиваем

Всё готово. Времени понадобилось, наверное, минут 30 — 40

https://www.drive2.ru/l/599481/

https://www.drive2.ru/l/2958737/

следующая статья:

Замена переключателя поворотов ВАЗ 2110

Возможная замена переключателя поворотов ВАЗ 2110 может производиться по самым разным причинам. Владельцы идут на установку новых подрулевых переключателей даже с позиции улучшения их внешнего вида, изменения функциональности.При эксплуатации неисправных переключателей не стоит забывать о безопасности управления автомобилем. Даже не вовремя выключенный поворот способен привести к возникновению аварийной ситуации.

Функциональное назначение и возможные неисправностиЗа работу внешних световых приборов отвечает левый подрулевой переключатель, который соединен с контактной группой, расположенной в блоке управления.

Наряду с эстетической составляющей, длительная эксплуатация 10-й модели может привести к некоторым проблемам с функционированием переключателя поворотов:

• неконтролируемое переключение ближнего на дальний свет;• невозвращение рычага указателя поворотов в прежнее значение;• жесткое переключение, заедание, облом рычага переключения.

Несмотря на то, что рычаги обладают некоторыми недостатками, однако несложная их замена, удобное расположение для водителя, делает вариант установки новых оригинальных деталей более предпочтительным вариантом.

Порядок проведения замены

Для скорой и качественной замены переключателя поворотов ВАЗ 2110 следует четко выдерживать последовательность операций.

Для начала проведения работ следует отключить «минусовую» клемму с аккумуляторной батареи. Далее выполняют такие операции:

• освобождают крепление верхней и нижней части кожуха рулевой колонки, открутив по два винта в нижней и верхней части;• отворачивают винт крепления блока подрулевых переключателей к кожуху;• выкручивают саморезы крепления нижней части кожуха к кронштейну рулевой колонки;• отсоединяют разъем жгута проводов питания подрулевого переключателя;• зажав фиксаторы, демонтируют подрулевые переключатели с каждой из сторон.

Если устройство планируется заменить на оригинальную деталь для этой модели, то дальнейший ремонт связан с установкой нового блока и обратных сборочных операций. В отдельных случаях, например, когда требуется замена переключателя поворотов ВАЗ 2110 совместно с блоком управления стеклоочистителями, то снимают и соединитель. Для этого дополнительно следует отсоединить питающие провода для звукового сигнала.

Если планируется установка блока переключателей от другой модели, например, от Лада Приора, то следует обратить внимание на некоторые моменты:• совпадение контактного разъема при подключении;• расположение рычагов по отношению к рулевому колесу.При лучшей функциональности, различные комбинации обладают некоторыми недостатками. Например, при установке рычагов от Приоры, невозможно включить правый указатель поворота при работе фар в режиме дальнего света.При установке рулевого колеса от Лада Калина с блоком переключателей, такая работа обходится дороже, кроме того не подходит кожух рулевого колеса

autochauffeur.ru

Снятие рулевой колонки

В данной статье мы хотим поделится с вами такой полезной информацией, как снятие и установка рулевой колонки. Для начала следует объяснить, что рулевая колонка в общем из себя представляет и каковы её функции в вашем авто.

Рулевая колонка — специфический кожух из пластика, внутри которого расположен вал рулевого колеса. Одной из основных функций, которую она выполняет, является гарантия безопасности для водителя и пассажиров в автомобиле в случае его столкновения с какими-либо препятствиями, а также передача усилий, которые прилагаются к рулю, беспрепятственного, простого и лёгкого вращение вилки рулевого колеса и непосредственное обеспечение сильного крепления.

Схема соединения предохранителей

На рисунке ниже изображен порядок подключения штекеров в монтажном блоке.

Рисунок подключения штекеров в соответствующие колодки монтажного блока.

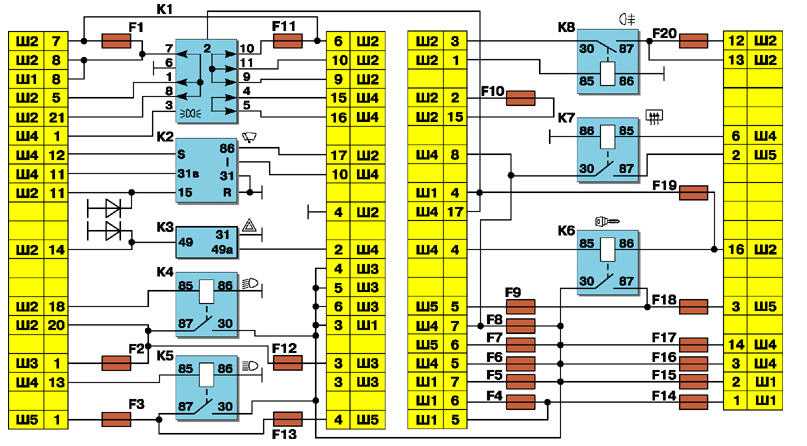

На рисунке ниже показана полная схема с обозначениями монтажного блока.

Из этой схемы не сложно разобраться с порядком подключения штекеров.

Значение реле:

  • К1 — исправность ламп,
  • К2 — очиститель лобового стекла,
  • К3 — поворотники, аварийка,
  • К4 — ближний свет,
  • К5 — дальний свет,
  • К6 — дополнительное реле,
  • К7 — обогрев заднего стекла,
  • К8 — не используемое реле на моделях ВАЗ десятого семейства.

Видео по снятию блока и замене предохранителей

Подрулевики от Калина, Приора и Шеви Нива

Особенности, о которых надо знать

Замена подрулевого переключателя ваз 2110

Рассмотрим некоторые особенности подрулевых переключателей от других автомобилей, которые мы хотим поставить в Ваз 2110:

Главное — это разъем, который должен совпадать с Ваз 2110 и тогда проблем никаких не будет.
Особое внимание рекомендуется также уделить и форме переключателя. К примеру, подрулевики от Приоры становятся дальше от руля, чем десяточные

В этом случае приходится удлинять рулевой вал или ставить другой, от той же Калины.

Подрулевые переключатели ваз 2110

Обычная установка подрулевиков своими руками

Итак:

  • Отсоединяем плюсовой провод от АКБ.
  • Снимаем теперь нижний подрулевой кожух, отворачивая 7-мь винтов крепления.
  • Рулевую колонку опускаем вниз.
  • Снимаем верхний подрулевой кожух.

Ваз 2110 замена подрулевых переключателей

  • Находим два пластмассовых фиксатора и сжимаем их, чтобы вынуть переключатель стеклоочистителя(см.Замена стеклоочистителей ваз 2110 собственными силами) из основания.
  • Колодку с проводами отсоединяем.
  • Вынимаем теперь переключатель указателей поворота и света фар, опять же, сжимая два пластмассовых фиксатора.

Берем контрольную лампу на 12 и подключаем ее к соответствующим контактам:

Замена подрулевых переключателей ваз 2110

  • Если рычаг в положении первом, то все выключено.
  • Если рычаг во втором или третьем положении, то номера замкнутых контактов будет 49a-49aL и это указатель левого поворота.
  • Если рычаг в четвертом или пятом положениях, то это указатель правого поворота и номера замкнутых контактов: 49а-49аR.
  • Если рычаг в положении шестом, то это ближний свет фар и номера замкнутых контактов: 56-56b.
  • Если в положении седьмом, то это сигнализация дальним светом и номера замкнутых контактов 30-56а.
  • Дальний свет – это положение восьмое и номера контактов здесь 56-56а.

Схема работы подрулевого переключателя

Что касается контактов стеклоочистителя и омывателя, то выглядит схема так:

  • При положении 1 – все выключено.
  • При положении 2 и 3 – прерывистая работа стеклоочистителя и номера замкнутых контактов: 53е-53.
  • При положении рычага в 4 – первая скорость стеклоочистителя.
  • При положении рычага в 5 – вторая скорость стеклоочистителя.
  • При положении 6 – включаются омыватель и стеклоочиститель.

Ставим новые переключатели.

Проверка контактов

Как и было сказано выше, для проверки переключателей контрольную лампу надо соединить к соответствующим контактам. Если какое-либо положение не соответствует, значит переключатель неисправен.

Преимущества такой установки:

  • Они смотрятся значительно лучше, че, стандартные заводские.
  • При включении поворотников слышатся тихие щелчки.
  • Есть возможность подключить кнопку на правом рычаге к бортовому компьютеру.

Недостатки такой установки:

  • Рычаги расположены не совсем удобно и водителю приходится тянуться дальше обычного.
  • Если включен дальний свет, правый поворотник невозможно подключить, так как рычаг задевает о приборную панель.

Установка руля от Калины и переключателей от Приоры

Ваз 2110 подрулевые переключатели

Подойдет для тех, кто и руль на Ваз 2110 желает сменить на «калиновский». Специальный руль такой даже продается в магазинах: так и называется – руль Калины под десятку.

Процесс установки проводится так же, как в вышеописанном случае.Преимущества:

  • Руль, кожух и переключатели смотрятся намного красивее, чем прежде.
  • При переключении подрулевиков слышны тихие щелчки.
  • Можно подключать, как и в вышеприведенном примере, кнопку на правом рычаге к БК.

Недостатки:

  • Большая стоимость замены, которая обойдется в 2 тыс. рублей и больше.
  • Расположение рычагов по-прежнему неудобно, ведь пальцам водителя нужно дотягиваться дальше, чем обычно.
  • По-прежнему невозможно включить правый поворотник, когда включен дальний свет.

Установка подрулевика от Калины вместе с рулем и валом

Левый подрулевой переключатель ваз 2110

Скорее всего, для многих станет самым верным решением:

  • Покупаем руль от Калина.
  • Находим корпус подрулевых переключателей с контактной группой сигнала.
  • Приобретаем переключатели от Калина (в крайнем случае, подрулевики подойдут и от Шеви Нива).
  • Рулевой вал и кожухи от Калины или на крайний случай от Приоры.

Никакого специального оборудования или инструментов для этого вида установки не подразумевается. Стоимость процесса: около 2,7 тыс. рублей, может немного больше.Преимущества и недостатки те же, что и выше. Плюс к этому прибавим повышенную стоимость замены.

ВАЗ 2110 | Проверка стоп-сигналов

Проверка стоп-сигналов

Слева: Если указатели поворота работают исправно, а сигнал световой аварийной сигнализации не включается, то причиной этого обычно является неисправный выключатель аварийной световой сигнализации. Если несколько раз сильно нажать на выключатель, то чаще всего он начинает работать нормально. Если этого не произошло, то снимите выключатель (2), сжав его фиксирующие выступы и вынув его из паза, проверьте контакты штырькового соединения (1).

Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).

Контроль сигналов торможения следует производить как можно чаще в интересах безопасности.

  • Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
  • При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

Включатель стоп-сигналов

При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он укреплен в держателе подвески педали тормоза) нажимает на штифт управления. Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления в исходное положение и сигнал торможения гаснет.

Проверка включателя стоп-сигналов

Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является ли причиной этого выключатель стоп-сигналов.

Замена включателя стоп-сигналов
Устранение неисправностей

Стоп-сигналы

Неисправность Ее причина Устранение неисправностей
A. Один из стоп-сигналов не горит. 1. Перегорела лампа накаливания. 2. Нет контакта с массой. Горят ли остальные лампы накаливания в этом фонаре? Если нет: 3. Неисправна проводка. Замените. Проверьте контакт с массой. Проверьте провода.
B. Не горят оба стоп-сигнала. 1. Неисправен плавкий предохранитель. 2. Неисправен переключатель тормозных сигналов. 3. Смотри А 1 и 3. Замените. Проверьте, при необходимости замените.
C. Стоп-сигналы горят постоянно. 1. Смотри В 2. 2. Провода переключателя тормозных сигналов имеют прямой контакт. Проверьте провода.

automn.ru

Доработка подрулевых на Ваз 2110

Если водителя не интересует сам процесс замены, а лишь нужно устранить щелчки подрулевых переключателей, то можно посоветовать просто провести доработку.

Устранение щелчков

  • Демонтируем переключатели с Ваз 2110. Обычно никаких сложностей в этом процессе не возникает.
  • Разбираем подрулевики, отщелкнув верхнюю крышку отверткой (маленького размера).
  • Находим внутри на переключателе маленькую кулису (именно она виновница громкого переключения).
  • Теперь надо найти подходящую резину, например, уплотнитель дверей автомобиля (старый и более не нужный). Этот самый кусок резины нужно будет приклеить в места соприкосновения кулисы.

Совет. Чтобы переключение происходило более мягче, рекомендуется немножко подпилить пластиковый пупырышек. Стараемся сделать кончик более закругленным, а не то, в противном случае, он будет перескакивать. Если это не получится сделать, то можно воспользоваться и другим методом: ослабить пружину.

  • Собираем все обратно.
  • Корпус переключателей оклеиваем каким-нибудь виброматериалом. То же самое рекомендуется проделать и с кожухом рулевого вала.

Закрытие проемов подрулевых переключателей

Проемы можно закрыть легко и просто

Сидя за рулем Ваз 2110, нельзя не заметить большие щели, расположенные около подрулевых переключателей. Это смотрится очень не эстетично и совсем не практично. Попытаемся их закрыть:

  • Берем кусок черного карпета.
  • Подрулевой переключатель покрываем клеем «Момент».
  • Ждем, пока подсохнет нужное время.
  • Карпет клеим прямо на подрулевой переключатель, закрывая щель.

Примечание. Не обязательно использовать только карпет. Если его нет, то можно взять кусок моделина или даже старого валенка.

Замену переключателя можно спокойно проводить своими руками, следуя инструкции. Таким образом, можно будет сэкономить цену на услуги в специализированных мастерских. В процессе работы рекомендуется изучить фото и видео – материалы.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

  1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
  2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
  3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

Подрулевики от Калина, Приора и Шеви Нива

Примечание. На Ваз 2110 можно легко и просто поставить переключатели от Лада Калина, Шевроле Нива или от некоторых иномарок.

Особенности, о которых надо знать

Замена подрулевого переключателя ваз 2110

Рассмотрим некоторые особенности подрулевых переключателей от других автомобилей, которые мы хотим поставить в Ваз 2110:

Главное — это разъем, который должен совпадать с Ваз 2110 и тогда проблем никаких не будет.
Особое внимание рекомендуется также уделить и форме переключателя. К примеру, подрулевики от Приоры становятся дальше от руля, чем десяточные

В этом случае приходится удлинять рулевой вал или ставить другой, от той же Калины.

Подрулевые переключатели ваз 2110

Примечание. Есть и другой способ: загнуть подрулевой переключатель и спилить лишнюю часть, а затем приклеить под другим углом, но это не совсем верно. Надо подумать о безопасности, а приклеенный подрулевик никак не вяжется с этим. Поэтому, если меняем подрулевики от Приоры, Калины или Нивы, то придется смириться с большим расстоянием рычагов.

Обычная установка подрулевиков своими руками

  • Отсоединяем плюсовой провод от АКБ.
  • Снимаем теперь нижний подрулевой кожух, отворачивая 7-мь винтов крепления.
  • Рулевую колонку опускаем вниз.
  • Снимаем верхний подрулевой кожух.

Ваз 2110 замена подрулевых переключателей

  • Находим два пластмассовых фиксатора и сжимаем их, чтобы вынуть переключатель стеклоочистителя(см.Замена стеклоочистителей ваз 2110 собственными силами ) из основания.
  • Колодку с проводами отсоединяем.
  • Вынимаем теперь переключатель указателей поворота и света фар, опять же, сжимая два пластмассовых фиксатора.

ВАЗ 2110 с инжектором

Последние модели ВАЗ 2110 оснащены инжекторами. Поиск причин, почему не работает спидометр на ваз 2110 инжектор 8 клапанов, следует начать с проверки датчика скорости. На таком автомобиле установлен  электронный тип спидометра, размещённого на приборной  консоли автомобиля.

Если на ваз 2110 не работает спидометр, то необходимо сменить полностью панель, так как панель со всеми встроенными приборами производители выпускают только в сборке.

Замена панельного щитка осуществляется по следующей схеме:

  • используя отвёртку удалить крепёжные элементы в верхней и нижней частях щитка;
  • аккуратно снять пластиковую накладку и удалить крепления с самой панели;
  • последовательно отключить обе колодки питания;
  • снять панель с кронштейнов, потянув её на себя;
  • установка новой консоли выполняется в обратном порядке.

В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

  1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя  и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля.

Последовательность замены следующая:

  • установить машину на ровную горизонтальную поверхность;
  • открыв капот, на коробке передач найти датчик скорости;
  • нажатием на скобу фиксатора отсоединяется штекер от ДС:
  • чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
  • новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
  • выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

  1. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место.

Необходимо также проверить целостность проводов. Внешне исправные провода могут  внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели.  Убедиться в её исправности можно с помощью её тестирования.

  1. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор  приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца.

Для самостоятельного устранения неисправности, следует, поступит так:

  • датчик скорости нужно извлечь, выкручивая, из коробки передач;
  • соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
  • включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта,  сложно. В этом случае решение проблемы должны осуществить специалисты автосервиса.

Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая  «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом

Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы

Какие виды фар устанавливались на ВАЗ 2110

Десятое семейство «Лады» или, как его еще называют «LADA 110», состоит из 4 моделей:

  • 2110 – седан;
  • 2111 – универсал;
  • 2112 – пятидверный хэтчбек;
  • 21123 – трёхдверный хэтчбек или, как его еще называют, купе.

Второй тип фар производится на ЗАО «Завод Автосвет» в г. Киржач Владимирской области, откуда и пошло их название. В фарах Киржач оптика ближнего света линзованная, стекло напротив линзы не рифлёное, а гладкое. Лампа дальнего света стоит в обычном рефлекторе, но на стекле перед ней уже есть насечки. Блок с линзой ближнего света изображен слева на фотографии ниже.

Какие стоят лампочки

И для дальнего света, и для ближнего света с завода устанавливаются галогеновые лампы H1, отечественная маркировка АКГ 12-55-2. Выглядят они следующим образом:

Что лучше поставить: галогеновые, светодиоды или ксенон?

Как уже было сказано, фары для ВАЗ 2110 предназначены для галогенных ламп. Это значит, что по закону устанавливать в них светодиодные лампы или ксенон нельзя. Согласно части 3 ст. 12.5 КоАП РФ вас могут лишить прав на срок до года.

Есть мнение, что в Киржач можно законно установить ксенон из-за другой конструкции и наличия блока линзы. На самом деле это не совсем так. Для законности установки ксенона на автомобиль вы должны выполнить следующие требования Постановления Правительства РФ от 10.09.2009 N 720 (ред. от 15.07.2013, с изм. от 08.04.2014) «Об утверждении технического регламента о безопасности колесных транспортных средств»:

Снятие и установка рулевой колонки Ваз 2110-2111-2112

Рулевая колонка

Ремонт рулевого управления, устранение неисправностей в механизме ваз 2110, регулировка рулевого управления автомобиля ваз 2111, порядок снятия и установки наконечников. Регулировка рулевого управления лада 2110, ремонт рулевой рейки лада 2111 2112.

Проводим при замене узлов и деталей рулевого управления ваз 2111, а также при демонтаже панели приборов.

Демонтируем “минусовой” провод с аккумуляторной батареи.

Поддеваем отверткой накладку крышки выключателя сигнала…

…и извлекаем ее.

Крестообразной отверткой отворачиваем два самореза…

…и вытаскиваем крышку.

Крестообразной отверткой отворачиваем три самореза подвижного контакта звукового сигнала…

…и снимаем его, отсоединив провод.

Головкой “на 24” отворачиваем гайку крепления рулевого колеса, но не до конца.

Покачивая, тянем на себя и снимаем рулевое колесо. В случае его резкого срыва гайка обезопасит лицо от травмы. После этого полностью ее отворачиваем.

При необходимости замены контактного кольца рулевого колеса отсоединяем провод, …

…крестообразной отверткой отворачиваем три винта и снимаем кольцо.

Снимаем блок подрулевых переключателей и выключатель зажигания (см. раздел Электрооборудование).

Ключом “на 13” отворачиваем болт нижнего фланца эластичной муфты (под педалями).

Два болта переднего крепления кронштейна вала рулевого управления ваз 2112 имеют срезные головки, поэтому отворачиваем их, нанося удары зубилом в тангенциальном направлении.

Ключом “на 13” отворачиваем две гайки заднего крепления…

…и снимаем рулевую колонку, стягивая вал со шлицев приводной шестерни.

На снятой рулевой колонке можно заменить промежуточный вал рулевого управления ваз 2110. Для этого двумя ключами “на 13” отворачиваем гайку болта, вынимаем болт…

…и сдвигаем вал со шлицев.

…и снимаем его.

Снимаем рычаг фиксатора со шлицев и переставляем его в необходимое положение.

Отрегулировать фиксатор можно, не снимая рулевую колонку ваз 2110, а только демонтировав облицовочный кожух.

При установке рулевой колонки необходимо обеспечить совпадение лыски на шестерне рулевого механизма ваз 2110 с пазом на нижнем фланце эластичной муфты.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
