Сообщества › ГАЗ Волга › Блог › Плохо работают дворники.

Работают дворники медленно, и плохо чистят лобовуху, даже на полной скорости работают очень медленно . Машина газ 31105 змз 406, евросалон.

Комментарии 28

Было такое, еле еле чистят, ну и снял я моторчик открыл его, там три контакта, один из них подгоревший был, я его почистил подогнул собрал заново, работают отлично почти но все равно бывает туговато, вывод один нужно менять моторчик так как внутри него контакты прогорают.

я снял все смазал салидолчиком -и усе заработало четко.

Разобрал, помыл (особенно втулки со штоками на которые поводки дворников одеваются). Так-же сами шарниры старую смазку всю соляркой вымыл смазал всё синим «МОБИЛ» . поставил себе вот такую паузу www.12v.ru/site.xp/050050050124052050053124.html работает не на 200% но 100% точно со своей задачей справляются. Раньше на пол пути замирали.

Стандартная частота взмахов в стоке не менее 50 в мин. Этого более чем достаточно. Лучше реле с паузой поставить, да щётки хорошие купить. Будет полезнее, чем махать быстро перед глазами. www.autoprospect.ru/gaz/3…tel-vetrovogo-stekla.html

это Вам кажется, вот результат после установки моторедуктора от форд www.drive2.ru/l/777603/ (смотрите видео), НО хочу заметить, раньше была у меня 3110 2000 гв там дворники махали чуть быстрее и не останавливались на середине стекла в отличии от нынешнего 31105, в котором несколько дней назад заменил стоковый моторедуктор от форда, насчет регулировки паузы, то эту проблему наконец то решили на том же бизнесе, на переключатель стеклоочистителя поставили рычаг регулировки паузы www.drive2.ru/l/4062246863888662051/, хочу заметить эти переключатели ГАЗ скопировал с того же форда скорпио.

Это такой моторредуктор? exist.ru/price.aspx?pcode=0+390+241+306+ За 6000руб. Не спс, я на медленные щётки за эти деньги погляжу.

это Вы откуда то не то нашли)) я на разборе моторедуктор вместе с трапецией от скорпио взял за 500 р, бизнесовский в педалях машин моторедуктор стоит около 1500-2000р.

Если мотор накрылся, то конечно ставить бизнес, а если надо только почистить и смазать, то «зачем платить больше»?

от почистить и смазать ситуация улучшится повторяю на 1%.

https://youtube.com/watch?v=mH5QbOERYt8

Замена трапеции

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.

Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем

Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена

Установка новой трапеции производится в обратном порядке.

Как снять трапецию двориников

Для снятия трапеции понадобятся:

ключ на 10;
тонкая плоская отвертка;
крестовая отвертка.

В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки. Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.

Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.

Установка трапеции на место

Обычно установка трапеции на место не вызывает трудностей. Вставьте ее и закрепите болтами. Не затягивайте болт крепления двигателя, возможно, электромотор придется немного повернуть, чтобы добиться четкой работы трапеции. Убедившись, что трапеция работает нормально, затяните болт крепления электромотора, установите и закрепите шумоизоляцию, жабо (не забудьте подключить трубку омывателя), и расширительный бачок. Вставьте пластиковые заглушки и установите на место, установите поводки с щетками и проверьте работу дворников на всех режимах.

Возможные причины неисправности дворников

Неисправность очистителя стекла влечет за собой риск создания аварийной ситуации на дороге во время непогоды. Поэтому необходимо вовремя устранять неполадки и причины их возникновения.

Электросхема дворников Газели

Типичные неполадки устройства следующие:

При включении дворники не работают: не щелкает реле, не работает электродвигатель.
Не работает подрулевой переключатель.
Реле срабатывает, но не функционирует электродвигатель.
Работает реле и моторчик, а щетки не двигаются либо перемещаются по неправильной траектории.
Не работает прерывистый режим.
Медленная работа.

Неисправности стеклоочистителя и способы устранения

Стеклоочиститель не работает:

— Неисправен электродвигатель (периодически слышны щелчки при отключении теплового предохранителя стеклоочистителя)

Проверьте электродвигатель отдельно.

Неисправный электродвигатель разберите.

Зачистите коллектор, при необходимости замените щетки, смажьте подшипники моторным маслом.

Если в электродвигателе сгорела обмотка, замените электродвигатель

Проверьте контрольной лампой, при необходимости замените

— Короткое замыкание в цепях

Подключите контрольную лампу вместо предохранителя и, отключая участки цепи, начиная от стеклоочистителя, найдите короткое замыкание и устраните

— Заедание осей рычагов или шарниров рычажной системы (периодически слышны щелчки при отключении теплового предохранителя стеклоочистителя)

При снятом стеклоочистителе снимите кривошип с оси редуктора и рукой проверьте рычажную систему на отсутствие заеданий.

Смажьте моторным маслом все шарниры и оси

— Износ червячной шестерни редуктора (слышна работа электродвигателя, а щетки не двигаются)

Замените червячную шестерню

— Неисправен тепловой предохранитель стеклоочистителя

Проверьте контрольной лампой, при необходимости замените предохранитель

Якорь электродвигателя вращается с низкой частотой:

— Загрязнение или окисление коллектора

Разберите электродвигатель, очистите коллектор

— Заедание якоря в подшипниках

Очистите шейки вала

— Неисправности в обмотках (см. «Стеклоочиститель не работает»)

Проверьте обмотки, при необходимости замените электродвигатель

Электродвигатель работает, но щетки неподвижны:

— Слабое крепление кривошипа на оси шестерни редуктора

Проверьте крепление кривошипа. Затяните гайку крепления

— Поломка зубьев шестерни

Замените шестерню редуктора

Во время работы стеклоочистителя щетки ударяются о детали кузова или после выключения щетки останавливаются слишком высоко:

— Неправильно установлены рычаги щеток

Измените установку рычагов щеток

Стеклоочиститель работает на одной скорости:

Проверьте контрольной лампой, при необходимости замените

— Зависание щеток в электродвигателе

Разберите электродвигатель, проверьте состояние щеток, при необходимости замените электродвигатель

Стеклоочистители – забота о чистоте

Сегодня личным транспортом никого не удивишь, и комплектация современных моделей направлена на обеспечение должной безопасности участников дорожного движения. Одними из основных элементов, отвечающих за наше спокойное передвижение, являются стеклоочистители авто. Именно они обеспечивают чистоту лобового и заднего стекла во время осадков, удаляют капли влаги, грязь, следы от насекомых и прочий мусор.

А разве можем мы реально оценить ситуацию на дороге, когда стекло недостаточно очищено, все в разводах, и нам постоянно приходится напрягать зрение? Из этого следует, что качественная работа дворников имеет непосредственное влияние еще и на наше здоровье. Но сейчас нас интересует не узел в целом. Мы поговорим о трапеции. Именно она отвечает за преобразование вращательного импульса мотора в поступательное движение щеток стеклоочистителей.

Трапеция представляет собой довольно сложное электромеханическое устройство и часто выходит из строя. Основными элементами очистителя являются корпус, тяги, валы и моторчик. Составные части редуктора – пальцы и шарниры. Принцип работы заключается в следующем: моторчик стеклоочистителя создает вращательное перемещение пальца и приводит в движение саму трапецию. Тяги соединяют валы с редуктором и осуществляют передачу колебательных движений. В результате щетки дворников перемещаются из стороны в сторону и очищают стекло от загрязнений.

Возможные причины неисправности дворников

Электросхема дворников Газели

Типичные неполадки устройства следующие:

При включении дворники не работают: не щелкает реле, не работает электродвигатель.
Не работает подрулевой переключатель.
Реле срабатывает, но не функционирует электродвигатель.
Работает реле и моторчик, а щетки не двигаются либо перемещаются по неправильной траектории.
Не работает прерывистый режим.
Медленная работа.

Не работает стеклоочиститель Приора во всех положениях.

Рассмотрим момент, когда стеклоочиститель не работает ни в одном положении. В первую очередь необходимо проверить целостность предохранителя F11. Он находится в блоке реле и предохранителей в салоне автомобиля под панелью со стороны водителя. Целостность лучше проверить контрольной лампой, это позволит узнать есть на нём питание или нет. При неисправности предохранителя его необходимо сменить. Если на нём нет питания, то надо проверить включение реле разгрузки замка зажигания К4. Для проверки его достаточно заменить на любе находящееся рядом. Для проверки можно использовать любое универсальное реле находящееся в этом же блоке.

При исправности предохранителя на нём необходимо проверить питание. Если питания нет, то надо снять разъём с переключателя стеклоочистителя и проверить наличие плюса на выводе 53а при включенном зажигании. При наличие питания соединить куском медного провода выводы разъёма 53а и 53 или 53а и 53b. При этом стеклоочиститель должен начать работать с малой или большой частотой. Если этого не происходит то, не убирая перемычки, проверьте наличие плюса на выводах 1 или 2 разъёма стеклоочистителя. В том случае если нет питания, то надо найти обрыв в цепи. Самое вероятное место разъём соединяющий жгут проводов панели приборов и передний жгут проводов.

Если питание есть то, проверьте контрольной лампой вывод 5 разъёма стеклоочистителя. Тусклое свечение лампы свидетельствует от плохом или отсутствии контакта в минусовом проводе и корпуса автомобиля. При исправности цепей неисправен электродвигатель моторедуктора стеклоочистителя или тепловой предохранитель.

Предохранитель защищает двигатель от перегрева из-за примерзания щёток или другого заклинивания приводов. Он находится под крышкой редуктора, при неисправности требует замены. Так же проверяется цепь, когда стеклоочиститель не работает при малой или большой скорости.

Причины неисправности моторчика дворников

Мотор привода стеклоочистителей имеет слабое место в виде большого количества контактов в цепи. В итоге велики потери напряжения, а хотя бы один некачественный контакт приводит к ухудшению стабильности работы. При этом не всегда проблема в самом двигателе. А значит, не стоит спешить с вопросом, как поменять моторчик дворников, без полной проверки всех контактов в электрической цепи.

Предохранитель. Первым делом проверить предохранитель. Это сделать просто, а выходят из строя они довольно часто.
Работоспособность

Уделить внимание выключателю, корректно ли он замыкает и размыкает электрическую цепь.
Рабочие параметры. Проверить сопротивление на клеммах прерывателя при помощи омметра. Если сопротивление отсутствует, то это достаточная причина для замены прерывателя.
Корректность подключения

Без включения дворников измерить сопротивление между массой и клеммой № 4. При показаниях прибора, отличных от нуля, необходимо обеспечить нормальное заземление.
Провести замер напряжения на клемме № 5 при включенном на малую скорость стеклоочистителе. Если значение соответствует таковому на аккумуляторе, тогда отсутствие движения мотора указывает на необходимость изучить следующий раздел, где рассказано, как поменять мотор дворников.

Если сопротивление отсутствует, то это достаточная причина для замены прерывателя.
Корректность подключения. Без включения дворников измерить сопротивление между массой и клеммой № 4. При показаниях прибора, отличных от нуля, необходимо обеспечить нормальное заземление.
Провести замер напряжения на клемме № 5 при включенном на малую скорость стеклоочистителе. Если значение соответствует таковому на аккумуляторе, тогда отсутствие движения мотора указывает на необходимость изучить следующий раздел, где рассказано, как поменять мотор дворников.

Снятие и разборка стеклоочистителя

Поднимаем вверх защитный колпачок рычага.

Ключом «на 10» отворачиваем гайку

Раздвижными пассатижами стягиваем рычаг со шлицев.

Аналогично снимаем второй рычаг.

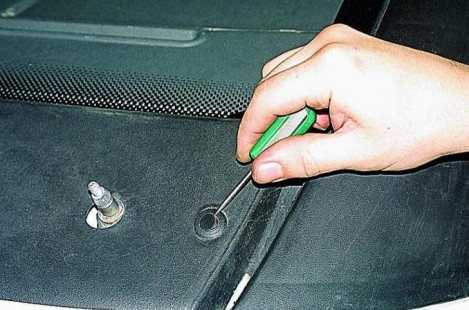

Поддевая тонкой отверткой, вынимаем шесть заглушек втулок крепления облицовки передней панели.

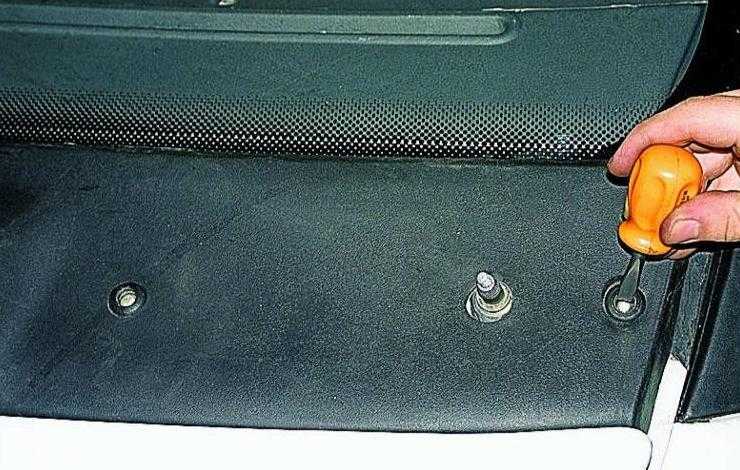

Шлицевой отверткой отворачиваем шесть саморезов крепления облицовки

Вынимаем саморезы вместе с пластмассовыми втулками.

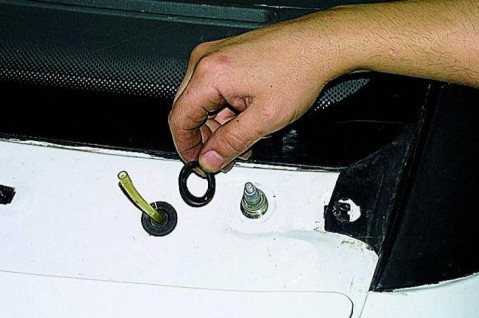

Ключом «на 24» отворачиваем гайку крепления облицовки наружной панели.

Отсоединяем шланг подвода жидкости от тройника.

Ключом «на 24» отворачиваем гайки крепления двух втулок очистителя

Снимаем уплотнительные прокладки.

Разъединяем колодку стеклоочистителя в моторном отсеке

Ключом «на 10» отворачиваем два болта крепления кронштейна стеклоочистителя к кузову

ГАЗ 31 Чё? › Бортжурнал › Подключение подрулевых переключателей 31105

Всем привет. С механикой вроде бы пока покончено. Теперь наступила пора подключить нормально подрулевые. Серфинг показал, что ничего сложного в этом нет — схем полно, описаний море. Только действуй. Но теория всегда расходится с практикой, особенно, если имеешь дело с Волгой.Переключатель режимов стеклоочистителя.

У меня на колонке стояла ручка старого образца (включение омывателя от себя). Взял я самую распространенную схему для вживления этой ручки в 10-ю проводку.

Но вся фишка оказалась в том, что на моем переключателе помимо другой цветовой схемы (что не критично) оказалась совершенно другая маркировка контактов.

Думаю тут все теперь предельно понятно.

Все прекрасно. Но через некоторое время, когда вся схема уже была собрана, я случайно натыкаюсь на Д2 на запись в одном БЖ о подключении переключателя старого образца.

Так закончилось подключение правого рычажка. Кстати, в магазине я пересмотрел 5 вариантов рычагов — 2 с Некста, 2 с 31105 и 1 с Бизнеса (с Бизнеса есть еще один с точным совпадением цветов и пинов на схеме, но его не было в наличии), и у всех были разные маркировки контактов и цвета проводов. Так что выбирайте внимательнее. Подключить реально все, но задача усложнится прозвонкой.

Переключатель указателей поворота и света фар.

Тут тоже все казалось просто, но не обошлось без сюрпризов. Сначала я выбрал вот эту схему:

Но моя проводка оказалась немного не такой как указано в правом столбце. Начал искать дальше, и нашел такую:

Тут все сошлось как надо, и заработало следующим образом: поворотники штатно, дальний на себя вкл-выкл, от себя холостая позиция. Вместо реле поворотов 31105 поставил перемычку между верхним и правым контактом (если смотреть на реле со стороны ножек). Аварийка на колонке работает только при зажигании, родная в штатном режиме. Решил остановиться на этом. В принципе меня все устраивает. Есть конечно схема, по которой переключатель и аварийка работает штатно. Но проблема в том, что у 31105 ближний не гаснет после включения дальнего, а у меня стоит специальное реле на линзах, которое тоже не дает гаснуть ближнему при включении дальнего. Как все это будет работать вместе не понятно, и времени разбираться с этим пока нет. По этому пока всё.

Ремонт стеклоочистителя

Ремонт следует начинать с проверки предохранителей и реле, находящихся в монтажном блоке. Также следует проверить биметаллический предохранитель в редукторе. Причиной может быть деформация, повреждение рычагов. Они могут задевать кузов авто. При ремонте выполняется визуальный осмотр состояния рычагов.

Причиной неисправности может быть повреждение проводки, которая начинает замыкать на «массу». Проверка выполняется с помощью контрольной лампочки.

Схема подключения стеклоочистителя

Бачок омывателя может дать течь. Это возможно из-за нарушения целостности корпуса. В этом случае бачок нужно заменить или устранить течь.

Замена моторчика стеклоочистителя – как снять устройство?

Иногда моторчик заднего стеклоочистителя, также как и переднего, попросту выходит из строя. Вряд ли это будет частая поломка, но если она вас застала, ничего не поделаешь, придется разбираться. Для того чтобы произвести ремонт устройства, его нужно снять, а это довольно трудоемкий процесс. Для примера обычно приводятся классические ВАЗовские модели, наиболее полно демонстрирующие весь технический процесс. Итак, снятие моторчика проходит в несколько этапов:

Откручиваются гайки, которыми крепятся рычаги щеток, после чего их можно снять с конусных шлицев привода. Если сделать это трудно, на шлицы может быть нанесена проникающая смазка.
Приводы рычагов щеток демонтируются путем откручивания гаек крепления, а затем производится снятие пластмассовых втулок и резиновых прокладок.
Колодка проводов в жгуте отсоединяется и вынимается путем приподнимания края уплотнителя, через прорезь в перегородке моторного отсека.
Следующим этапом производится непосредственное снятие стеклоочистителя. Затем с него откручивается шайба и пружинный фиксатор, отсоединяется тяга.
После откручивания трех болтов крепления можно достать и моторчик.

После визуального осмотра все негодные части следует заменить. Если восстановление невозможно, то следует приобрести новый моторчик. Сборка всей системы очистки стекол производится в обратной последовательности.

Стеклоочиститель

Для очистки ветрового стекла, обеспечения водителю хорошей видимости на автомобиле установлен стеклоочиститель с электрическим приводом на два рычага со щетками. Электродвигатель стеклоочистителя с редуктором и системой приводных рычагов располагается под капотом.

Управление стеклоочистителем осуществляется подрулевым переключателем. Переключатель имеет положения: выключено, малая скорость, большая скорость, прерывистая работа и совмещенная работа со стеклоомывателем.

При выключении стеклоочистителя его щетки автоматически укладываются вдоль нижней пластмассовой облицовки стекла. Устройство моторедуктора стеклоочистителя показано на рис. 9.42.

Рисунок 9.42:

Моторедуктор стеклоочистителя:

корпус редуктора;
коллектор электродвигателя;
магнит;
корпус электродвигателя;
якорь;
подшипник;
упорный шарик;
панель щеткодержателя;
шариковый подшипник;
червяк;
стопорная гайка;
упорный винт;
шестерня

Технические характеристики стеклоочистителя

Стеклоочиститель	60.5205010 или 70.5205
Номинальное напряжение, В	12
Число двойных ходов в минуту	на малой скорости, не более	20-45
на большой скорости, не менее	45
Разница между первой и второй скоростью двойных ходов в минуту, не менее	15
Усилие прижима щеток к стеклу, Н (кгс)	6,0-7,0 (0,6-0,7)
Угол размаха щеток по смоченному стеклу, град	левая	85 +4_-3
правая	90 +8_-2
Потребляемый ток, А, не более	4
Реле прерывистой работы стеклоочистителя	528.3747-01

Техническое обслуживание

Периодически смазывать шарнирные соединения тяг стеклоочистителя.

Смазку следует производить моторным маслом по 5 капель в каждую точку соединения.

Для получения хорошей очистки ветрового стекла необходимо постоянно следить за состоянием поверхности стекла, не допуская на ней масляных пятен, мешающих удалению влаги. Резиновую ленту щеток необходимо предохранять от воздействия масла и бензина.

Во избежание порчи ветрового стекла следует помнить:

при наличии на стекле сухой пыли и грязи нельзя включать стеклоочиститель;
если необходимо снять щетки стеклоочистителя, на концы рычагов рекомендуется надеть кусочки резиновой трубки.

Резиновая лента щетки должна быть эластичной, прямолинейной и не иметь изъянов по всей длине, прилегающей к стеклу кромки. При этих условиях щетка должна вытирать обильно смоченное стекло не более чем за пять двойных ходов на малой скорости. При необходимости установка щеток производится следующим образом:

снять рычаги щеток с осей;
включить стеклоочиститель и через 1-2 минуты работы выключить;
установить рычаги со щетками. Щетки должны располагаться вдоль нижней пластиковой облицовки стекла, но не касаться ее. В таком положении рычаги закрепить;
включить стеклоочиститель. При работе щетки не должны касаться облицовки. Если щетки ударяются об облицовку или после выключения останавливаются слишком высоко, то необходимо немного изменить установку рычагов на оси.

При отказе в работе стеклоочистителя необходимо определить, что неисправно — стеклоочиститель или переключатель. Для этого необходимо отключить штекерную колодку от переключателя (она находится под панелью приборов) и соединить штекерные наконечники колодки (которая осталась на жгуте проводов, идущих к стеклоочистителю), как показано на рис. 9.43 А для малой скорости и рис. 9.43 В для большой скорости.

Возможные причины неисправности дворников

Электросхема дворников Газели

Типичные неполадки устройства следующие:

При включении дворники не работают: не щелкает реле, не работает электродвигатель.
Не работает подрулевой переключатель.
Реле срабатывает, но не функционирует электродвигатель.
Работает реле и моторчик, а щетки не двигаются либо перемещаются по неправильной траектории.
Не работает прерывистый режим.
Медленная работа.

Отсутствует прерывистый режим дворников – ищем реле

Часто вместе с отсутствием прерывистого режима возникают проблемы с возвратом щетки стеклоочистителя на исходное положение. В таком случае виновником ситуации является сгоревшее реле. При этом режим непрерывных взмахов щетки стеклоочистителя присутствует, равно как и режим ускоренного очищения стекла. Эти варианты работы стеклоочистителя предусмотрены в обход реле, они реализованы напрямую от ручки включения режимов работы дворника. Реле при выходе из строя необходимо просто заменить, выполнив такую процедуру:

поиск места установки реле в вашем автомобиле – помогут снова форумы, инструкция по эксплуатации автомобиля или рекомендации специалистов по ремонту вашего авто;
далее нерабочее реле следует изъять из места установки, переписать номер устройства, чтобы не ошибиться при выборе нового электрического прибора на замену;
поехать в магазин или заказать в интернете реле оригинального производства с тем самым номером по каталогу, чтобы обеспечить нормальную работу дворника на автомобиле;
получив в руки устройство, хорошо разглядеть его, убедиться, что это именно тот элемент, который изначально на заводе устанавливали в ваш автомобиль;
выключить зажигание, обязательно проверить, чтобы ручка включения дворников была на положении «выключено» и вставить реле в слот, откуда было изъято нерабочее устройство;
включить зажигание и проверить качество работы дворников с учетом новой установленной электрической детали.

Режимы работы дворников на бюджетных автомобилях нередко оказываются достаточно бедными, поэтому можно развить их, установив реле от того же производителя, но с другими параметрами. К примеру, популярной является установка не простого реле дворников на отечественные машины в базовой комплектации, а специального реле с регулировкой паузы срабатывания щеток. Это неплохой вариант, который может значительно улучшить эмоции от поездки на автомобиле и облегчить работу водителя.

Предохранители и прочие электрические связи

Не последним вариантом неполадки в системе работы дворников являются электрические связи и цепи. Первым делом стоит проверить предохранители, которые имеют свойство выходить из строя и просто не пропускать электрический ток в нужное место. Предохранители у большинства авто находятся под капотом, некоторые модели стоит исследовать на предмет блока предохранителей в салоне.

Одной из возможных проблем также могут стать сорванные провода. Если, к примеру, после гаражного сервиса у вас не работают дворники, вполне возможно, что мастера оборвали провода и не исправили неполадку. Следует проследить цепь дворников, если есть такая возможность, а лучше отвезти машину на нормальную станцию и заказать должное восстановление этой проблемы.

Не работают дворники на Газели

Стеклоочистители, или как их обычно называют водители дворники, автомобилей Газель, доставляют водителям немало неприятных минут при поиске неисправностей, которые в них достаточно часто возникают. Поэтому многие водители, чтобы устранить проблему с работой дворников, вносят в штатную электрическую схему изменения, устанавливая дополнительное реле и диоды.

При включении стеклоочистителя, чтобы смахнуть небольшое количество капель воды, находящихся на поверхности лобового стекла, стрелки дворников делают первое движение и останавливаются на первом ходе в любом месте их траектории движения. Также они отказываются перемещаться и по сухому стеклу.

Причиной их остановки является термобиметаллический (тепловой) предохранитель. Виноват в этом целиком и полностью Горьковский автозавод, так как в электрической схеме, провода, идущие от под рулевого переключателя к колодке, к которой подключается электродвигатель дворников, в целях экономии, были сделаны небольшого сечения. При подаче напряжения на эти провода сила тока возрастает, и тепловой предохранитель отключает электрическую цепь электродвигателя, в результате чего щётки на первом движении останавливаются, где попало. Виновником этой неисправности может стать и под рулевой переключатель, так как в его конструкции стоят очень слабенькие контакты переключателей.

Ещё одной постоянно возникающей неисправностью становиться отказ стеклоочистителя работать в прерывистом режиме (с паузой). Обеспечивает этот режим работы реле, располагающееся под капотом Газели, а его более точное место расположения зависит от года выпуска автомобиля Газель.

Управляет включением этого реле подвижный контакт, расположенный в редукторе дворников. При работе в этом режиме идёт износ контактных площадок с образованием очень мелких частиц металла, из которой изготовлены эти контакты. Они загрязняют консистентную смазку, и как только их концентрация увеличится настолько, что контакты станут замыкаться через смазку, прерывистый режим работы дворников пропадает. В этом случае в редуктор придётся заложить свежую консистентную смазку, естественно тщательно убрав старую. Да и выход из строя самого реле (542.3747) приведёт к аналогичному результату.

Некоторые водители, которым надоело мучиться с проблемами стеклоочистителей Газели, снимают штатную конструкцию и устанавливают в сборе дворники от автомобиля Газель-Бизнес.

helping-auto.ru

Неисправности стеклоочистителя и способы устранения

— Причина неисправности

Способ устранения

Стеклоочиститель не работает:

Проверьте электродвигатель отдельно.

Неисправный электродвигатель разберите.

Зачистите коллектор, при необходимости замените щетки, смажьте подшипники моторным маслом.

Если в электродвигателе сгорела обмотка, замените электродвигатель

— Неисправен переключатель

Проверьте контрольной лампой, при необходимости замените

— Короткое замыкание в цепях

Смажьте моторным маслом все шарниры и оси

— Износ червячной шестерни редуктора (слышна работа электродвигателя, а щетки не двигаются)

Замените червячную шестерню

— Неисправен тепловой предохранитель стеклоочистителя

Проверьте контрольной лампой, при необходимости замените предохранитель

Якорь электродвигателя вращается с низкой частотой:

— Загрязнение или окисление коллектора

Разберите электродвигатель, очистите коллектор

— Заедание якоря в подшипниках

Очистите шейки вала

— Неисправности в обмотках (см. «Стеклоочиститель не работает»)

Проверьте обмотки, при необходимости замените электродвигатель

Электродвигатель работает, но щетки неподвижны:

— Слабое крепление кривошипа на оси шестерни редуктора

Проверьте крепление кривошипа. Затяните гайку крепления

— Поломка зубьев шестерни

Замените шестерню редуктора

— Неправильно установлены рычаги щеток

Измените установку рычагов щеток

Стеклоочиститель работает на одной скорости:

— Неисправен переключатель

Проверьте контрольной лампой, при необходимости замените

— Зависание щеток в электродвигателе

Разберите электродвигатель, проверьте состояние щеток, при необходимости замените электродвигатель

Снятие и разборка стеклоочистителя

1. Поднимаем вверх защитный колпачок рычага.

2. Ключом «на 10» отворачиваем гайку

3. Раздвижными пассатижами стягиваем рычаг со шлицев.

Аналогично снимаем второй рычаг.

4. Поддевая тонкой отверткой,

вынимаем шесть заглушек втулок крепления облицовки передней панели

5. Шлицевой отверткой отворачиваем шесть саморезов крепления облицовки

6. Вынимаем саморезы вместе с пластмассовыми втулками.

7. Ключом «на 24» отворачиваем гайку крепления облицовки наружной панели.

8. Снимаем панель.

9. Отсоединяем шланг подвода жидкости от тройника.

Ключом «на 24» отворачиваем гайки крепления двух втулок очистителя

10. Снимаем уплотнительные прокладки.

11. Разъединяем колодку стеклоочистителя в моторном отсеке.

12. Ключом «на 10» отворачиваем два болта крепления кронштейна стеклоочистителя к кузову.

13. Снимаем стеклоочиститель.

Для того чтобы вынуть втулку левой тяги из отверстия панели кузова, наполовину прикрываем капот.

14. Отверткой отворачиваем два винта и отсоединяем наконечники проводов от биметаллического предохранителя.

15. Если щетки при работе стеклоочистителя не заходили за границы ветрового стекла, перед разборкой помечаем взаимное расположение моторедуктора и кривошипа на его валу

16. Ключом «на 13» отворачиваем гайку

17. Снимаем кривошип со шлицев вала.

Отворачиваем три винта крепления кронштейна к моторедуктору.

Снимаем механизм тяг с кронштейном

Собираем и устанавливаем очиститель в обратной последовательности.

При этом кривошип на вал редуктора ставим согласно метке.

После установки нового очистителя или замены редуктора, возможно, что щетки очистителя двигаясь, будут выходить за пределы стекла.

Перестановкой щеток на шлицах эту неисправность устранить не удастся. Необходимо, перестановкой кривошипа на валу редуктора добиться правильной работы очистителя.
