Как заменить шрус: внутренний, наружный и пыльник

Замена шруса Фольксваген Пассат

Замена ШРУСа

ШРУС – неотъемлемый элемент ходовой части. Его износ значительно сказывается на поведении автомобиля и если вовремя не отремонтировать автомобиль, то это может повлечь за собой еще больше проблем с ходовой частью автомобиля.

Состояние ШРУСа необходимо проверять каждый Тех. Осмотр на наличие рваностей, трещин, сколов и прочих видов износа. Если есть хотя бы один из вышеперечисленных составляющих износа – срочно заменить ШРУС новым.

Первым признаком того, что ШРУС доживает последние дни – характерный и симметричный щелчок при поворотах автомобиля.

Инструменты

Из инструментов понадобится: вороток, набор головок, новый шрус, WD-40, набор ключей, трещотка, новый пыльник, стопорные кольца.

Замена внешнего ШРУСа

На замену уходит не более 3-4 часов на каждый шрус.

  1. Для начала необходимо ослабить ступичную гайку воротком на 30 мм.
  2. Поддомкратить автомобиль.
  3. Демонтировать колесо.
  4. Открутить крепление шаровой опоры.
  5. Открутить ступичную гайку.
  6. Поворотный кулак отвести в сторону.
  7. Демонтировать шрус.
  8. Сбить его резким ударом.
  9. Установить новый пыльник.
  10. Заменить стопорное кольцо новым.
  11. Закрутить ступичную гайку обратно, предварительно смазав определенной жидкостью.
  12. Далее установить колеса и болты крепления в порядке, обратном снятию.

Инструкция

Для замены шруса понадобится минимум инструментов и опыта. На замену уходит не более 3-4 часов на каждый шрус. Из инструментов понадобится: вороток, набор головок, новый шрус, WD-40, набор ключей, трещотка, новый пыльник, стопорные кольца. Инструкция по замене:

  1. Открутить ступичную гайку и демонтировать колесо.
  2. Демонтировать шаровую.
  3. Демонтировать 6 болтов крепления шруса к фланку коробки переключения передач. Для данной процедуры понадобится шестигранник или насадка.
  4. Демонтировать полуось.
  5. Демонтировать кольцо упора.
  6. Демонтировать шрус с полуоси.
  7. Заменить пыльник новым.
  8. Установить на полуось новый шрус.
  9. Установить полуось и прочие детали в порядке, обратном демонтажу.
  10. Проверить работу ходовой части автомобиля. Проехаться по неровностям и проверить автомобиль на наличие хрустов и скрипов из ходовой части.

Нет необходимости посещать сервисные центры для замены ШРУСа полуосей. Это можно сделать в гаражных условиях при наличии определенных деталей. На замену двух шрусов и пыльников уходит до 3 часов.

Виды

В современных автомобилях для внутренних ШРУСов используется всего 2 вида конструкции.

  • «Рцеппа» — применяется в подавляющем большинстве внешних гранат, а на некоторых автомобилях и в качестве внутреннего ШРУСа (к примеру, Фольксваген Транспортер Т4). Узел состоит из следующих частей: корпуса со шлицевой частью, входящей в ступицу колеса, сепаратора, обоймы, шариков и стопорного кольца.
  • «Трипод» — трехшиповый шарнир, работающий в сравнительно небольших углах (до 25º). Тем не менее этого вполне достаточно для компенсации хода подвески, смещения силового агрегата и КПП в поворотах, при проезде неровностей, поэтому «Трипод» чаще всего используется для изготовления внутренних ШРУСов. Конструктивно состоит из корпуса, в котором выточены беговые дорожки, шарнира с роликами и стопорного кольца.

Рцеппа

В качестве примера возьмем внутренний шарнир равно угловых скоростей VW Transporter T4. Для того чтобы собрать шариковый ШРУС, вам нужно:

  • зафиксировать приводной вал в тисках;
  • одеть на вал пыльник с металлическим щитом;
  • установить ограничивающее кольцо;
  • корпус с сепаратором и внутренней обоймой можно собрать отдельно. Необходимо одеть сепаратор на обойму и поместить ее внутрь корпуса. Затем, выворачивая обойму и сепаратор, закладывать по одному шарику. На видео показан процесс сборки зафиксированного в тисках ШРУСа. Изначально на приводной вал одевается обойма, сепаратор и корпус. Затем, также как и в предыдущем случае, поочередно в пазы вставляются шарики.

Трипод

Собрать ШРУС триподного типа гораздо легче. Вам всего лишь необходимо:

  • заранее установить на приводной вал пыльник;
  • одеть на шлицы шарнир с роликами;
  • зафиксировать шарнир, установив стопорное кольцо (на приводном валу для него имеется проточка);
  • обильно смазать все трущиеся пары;
  • установить корпус;
  • зафиксировать пыльники;
  • вручную разработать механизм, сделав несколько оборотов в разные стороны.

Для наглядного представления предлагаем посмотреть видео сборки наружного и внутреннего ШРУСов.

Важные моменты при замене

Полезные советы, которые не только помогут собрать внутренний ШРУС правильно, но и продлить жизнь шарнирам равно угловых скоростей в целом.

  1. Если вы вовремя заметили порванный пыльник и ШРУС до момента разборки еще не начал хрустеть, можно обойтись промывкой узла и заменой смазки.
  2. В качестве смазки нельзя использовать литол, солидол либо графитовую смазку. Допустима только специальная консистентная смазка для ШРУСов.
  3. Если вы разбирали старый ШРУС, чтобы промыть его и заменить смазку, пометьте месторасположение обоймы, сепаратора относительно корпуса. При снятии шарики раскладывайте так, чтобы затем установить их на свои родные места.
  4. Для промывки хорошо подойдет бензин, небольшая щетка и чистая ветошь.
  5. Заводские обжимные хомуты считаются одноразовыми. Если вы их устанавливаете повторно, будьте готовы к тому, что при вывороте колеса (особенно в мороз) пыльник может сорваться. В итоге установка новой либо промывка старой гранаты пойдет насмарку. Обжать такие хомуты можно тонкими плоскогубцами.

Сжимать и разжимать стопорные кольца удобнее всего специальными щипцами. Без них сборка и разборка может потребовать больше времени и нервов.

Установка

Почистите шлицы и резьбу хвостовика приводного вала, а также шлицевое отверстие в коробке передач и в ступице, удалив возможную ржавчину и иные загрязнения, и смажьте их трансмиссионным маслом. Снимите с помощью отвертки стопорное кольцо 1 с хвостовика приводного вала, крепящегося к коробке передач (см. иллюстрацию). Установите на хвостовик новое кольцо, не допуская его растяжения. Снимите пробку, которой закрывалось отверстие на коробке передач и заведите хвостовик приводного вала в шлицевое отверстие на коробке передач

При этом соблюдайте определенную осторожность, чтобы не повредить сальник приводного вала в коробке передач. Надавите на приводной вал, чтобы его стопорное кольцо зафиксировалось в коробке передач. Источник

Источник

Для чего нужен пыльник ШРУСа — как выбирать и диагностировать неисправность пыльника

Здравствуйте, уважаемые автолюбители! Сущей проблемой для многих неопытных автолюбителей становится ремонт ходовой части, когда приходится покупать и устанавливать шарниры равных угловых скоростей – ШРУСы.

Деталь эта по размерам не очень большая, но ввиду сложности технологии производства и дороговизны сырья, обходится автолюбителям в немалую сумму. По тем же причинам своеобразного устройства и характерного износа всех составных частей, ШРУС не ремонтируется, а меняется полностью. Старый ШРУС восстановлению не подлежит.

Далеко не все водители, попавшие в ситуацию, требующую замены ШРУСа, знают, что они сами стали виновниками столь дорогостоящего ремонта. Ведь, согласитесь, мы не уделяем достаточно внимания состоянию деталей, которые нам, по незнанию, кажутся малозначительными.

Деталь, о которой пойдет речь – это пыльник ШРУСа. Небольшой элемент из резины или другого гибкого материала, является единственным гарантом долговечной работы ШРУСа и, в конечном итоге, средством экономии наших денег.

Пыльник ШРУСа – устройство и назначение

Количество деталей под названием «пыльник» в любом из автомобилей может доходить до нескольких десятков. Несложно предположить, что все они выполняют одну и ту же функцию, которая вытекает из их наименования.

Задача пыльника – не допустить к различным механизмам автомобиля пыль и, естественно, загрязняющие вещества более крупной фракции, чем пыль.

Пыльник ШРУСа выполняет такие функции, как:

  • защита шарнира от попадания пыли, грязи, мусора, воды;
  • защита смазочных материалов от загрязнения;
  • удержание смазки в пределах трущихся деталей шарнира.

Нарушение целостности корпуса пыльника приводит к тому, что ШРУС теряет смазочный материал, а взамен получает порцию воды, грязи, которая, являясь абразивом, приводит к усиленному износу.

Только пыльник ШРУСа может эффективно защитить его от повреждающих факторов и гарантировать длительную и исправную работу. Именно поэтому, проведение проверки состояния пыльника, должно стать регулярным мероприятием. Ну, а замена пыльника – безусловной, при малейших отклонениях от нормы (трещины, порывы).

Как и множество других пыльников, пыльник ШРУСа изготавливают из специальных сортов резины. В настоящее время можно приобрести пыльники, изготовленные на основе силикона.

Определяющим при выборе должен быть не материал, из которого они изготовлены, а их качество и репутация производителя. Сам пыльник по конструкции представляет собой отрезок гофрированной конусной трубки. При выборе пыльника необходимо очень внимательно осмотреть его. Пыльник шруса из излишне жесткого материала не подойдёт для установки. Одну из складок пыльника необходимо вывернуть на 360 градусов.

На образовавшемся изгибе не должно быть разломов и даже микротрещин. Цвет материала не должен измениться. Плохой по качеству пыльник очень быстро выйдет из строя и возникнет необходимость его замены.

Пыльник ШРУСа внутренний – назначение и диагностика

Как известно конструкция привода ходовой части предусматривает по два ШРУСа на каждое ведущее колесо. Внутренний ШРУС передаёт вращательное движение оси от КПП и устанавливается в специальное гнездо.

Пыльник ШРУСа внутренний испытывает значительные нагрузки от повышенной температуры работающего двигателя, часто повреждается посторонними предметами, которые попадают в район моторного отсека при движении с проезжей части. Характерными признаками повреждения пыльника является: появление многочисленных микротрещин, разрывы, обильное выделение смазки.

Пыльник ШРУСа наружный – особенности осмотра

Наружный ШРУС передаёт вращение вала непосредственно на ступицу колеса. По размерам он несколько меньше внутреннего. Пыльник ШРУСа наружный, также нагревается от трения деталей, с внешней стороны его постоянно атакуют камни и песок с дорожного покрытия. В связи с тем, что наружный ШРУС установлен на колесе, то в этом месте пыльник испытывает многократные циклы сжатия – растяжения.

Для того, чтобы определить целостность пыльника следует вывернуть руль до упора. Одна из сторон пыльника максимально растянется, что позволит детально его осмотреть. Вы должны установить себе правило – минимум раз в месяц, осматривать и оценивать состояние пыльников ШРУС на своем автомобиле.

Как заменить шрус на Volkswagen Passat B5

Прежде чем приступать к выполнению работ, следует подготовить все необходимые инструменты.  На фото вы видите весь комплект, который понадобится при заменене шруса на  Volkswagen Passat B5

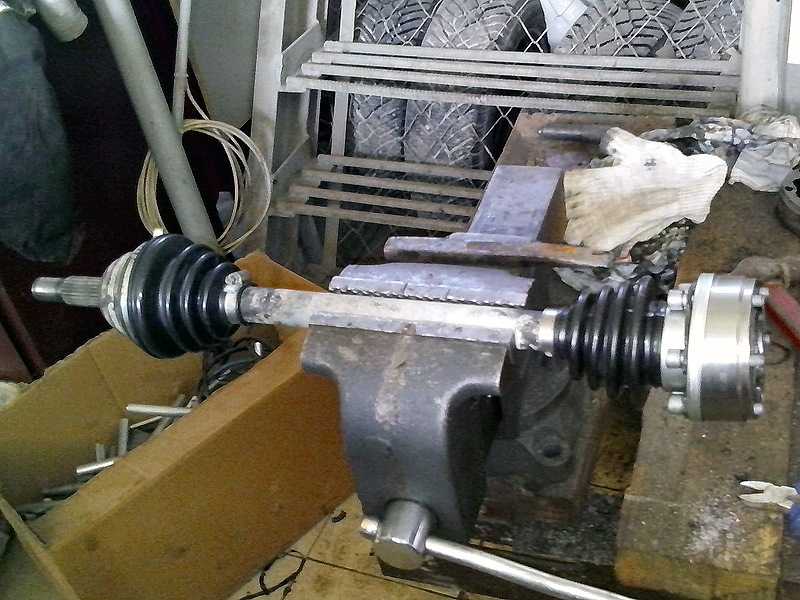

На этом фото вы видите устройство переднего привода, который состоит  из двух шарниров равных угловых скоростей (ШРУС), соединенных между собой валом. Этот вал фиксируется в шарнирах упорным и стопорным кольцами.

Хочется заметить, что все детали шарнира изготовлены с высокой точностью, а внутренние его запчасти  подбираются индивидуально на заводе изготовителе. Из этого следует, что ремонту изношенный шарнир не подлежит, а его замена производится целым узлом.

Долговечность службы шарнира непосредственно зависит от его герметичности, которая обеспечивается  защитными резиновыми чехлами, которые одеваются одновременно на корпус шарнира и вал привода и закрепляются хомутами. Хомуты должны быть с гладкой внутренней поверхностью и без выступающих частей. Как правило, они идут в комплекте со шрусом

Ну а теперь, что касается самой процедуры замены. Эту работу может выполнить один человек. Если вы имеете опыт в ремонте автомобиля, то вам понадобится около двух часов времени.

Приступим! Ослабляем гайку подшипника передней ступицы, для этого используем  шестигранником на 17. Скорей всего придется приложить усилие, можно  использовать рычаг.

Срываем, но не откручиваем колесные болты, затем поддомкрачиваем автомобиль, предварительно поставив упоры под задние колеса и обязательно страхуем.

После этого откручиваем гайки полностью и снимаем колесо при этом и обязательно вкручиваем пластиковую направляющую, а если ее нет, тогда болт от колеса (пластиковая направляющая должна быть в комплекте для снятия колес, обычно она используется для удобства одевания колеса). Это необходимо для того, чтобы можно было совместить тормозной диск, иначе будет дисбаланс, следствие, которого биение колеса

Теперь нужно вывернут до упора колесо в противоположную сторону в зависимости с какой стороны производится замена. Если с права то влево и наоборот

А вот собственно и причина выхода из строя шруса. Разорван защитный резиновый чехол. Нарушена герметичность. Частицы песка и влаги попадают во внутрь, что приводит к быстрому износу внутренних деталей шарнира.

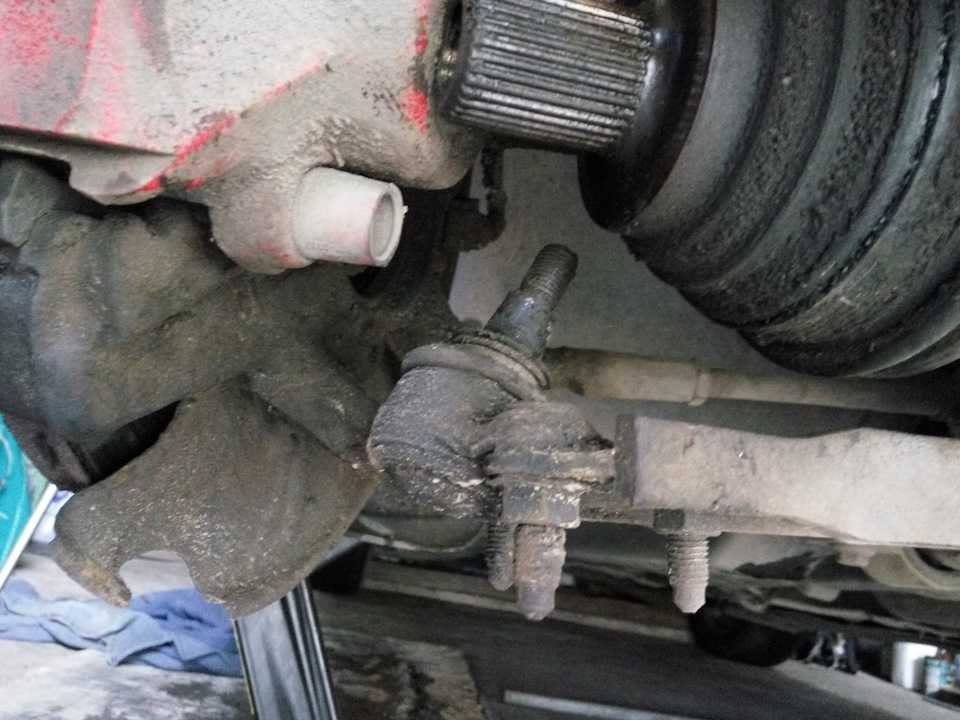

Очищаем гайку заднего нижнего рычага и затем откручиваем ее. Желательно предварительно обработать WD—40

Потом нам понадобится монтировка. Вставляем ее, как показано на фото

И слегка покачивая поднимем монтировку вверх, что должно привести к отсоединению нижнего рычага поворотного кулака с левой стороны

А затем и с правой

После этого необходимо открутить болт подшипника передней ступицы. Открутив его опять  нужно наживить и легким постукиваем выбиваем  шрус

Теперь снимаем шрус, предварительно включив любую передачу, чтобы зафиксировать вал привода колес, затем закручиваем до упора болт в корпус ШРУСа

Затем прокручиваем его, пока шрус не сойдет со стопорного кольца

Для полного снятия вала необходимо открутить 6 болтов и вытащить его.

Далее снимаем хомут с вала и снимаем остатки чехла.

Отчищаем вал и снимаем стопорное кольцо;

Наносим на вал тонкий слой новой (смазки ШРУС-4) и надеваем новый чехол;

Если Вам надо было поменять только чехол ШРУСа, то удаляем из ШРУСа максимально возможное количество старой смазки (не занося грязь), осматриваем шарики, сепаратор, обойму и корпус, не разбирая их. Следы коррозии, задиры и вмятины на дорожках не допускаются — такой шарнир следует заменить;

Затем следует зажать хомут

Есть два способа.Первый — есть специальный инструмент для стягивания таких хомутов.Второй (которым пользовался я) — берем отвертку (шлицевую или как еще ее называют плоскую) приставляем с одной стороны и аккуратно сжимаем пассатижами, затем переставляем отвертку на другую сторону и снова сжимаем пассатижами.

Сжимаем до упора, периодически постукивая молотком сверху прижимая его, в итоге получаем;

Справа налево одеваем на вал упорное металлическое кольцо, упорное пластиковое кольцо и ставим новое стопорное кольцо

Справа налево одеваем на вал упорное металлическое кольцо, упорное пластиковое кольцо и ставим новое стопорное кольцо

Теперь аккуратно наживляем ШРУС на вал

через деревяшку легкими ударами забиваем его до упорного металлического кольца;

Далее на вал выдавливаем второй тюбик. Одеваем чехол и хомут на ШРУС, и стягиваем хомут;

Теперь собираем все в обратной последовательности.

Заводим шарнир с валом в поворотный кулак и притягиваем новым болтом с головкой на 27;Палец нижнего рычага заводится в поворотный кулак без всякого усилия;Неудачное фото, но вот как теперь выглядит новый шарнир;

Источник

Как заменить шрус на Volkswagen Passat B5

4 (80%) 1 голос

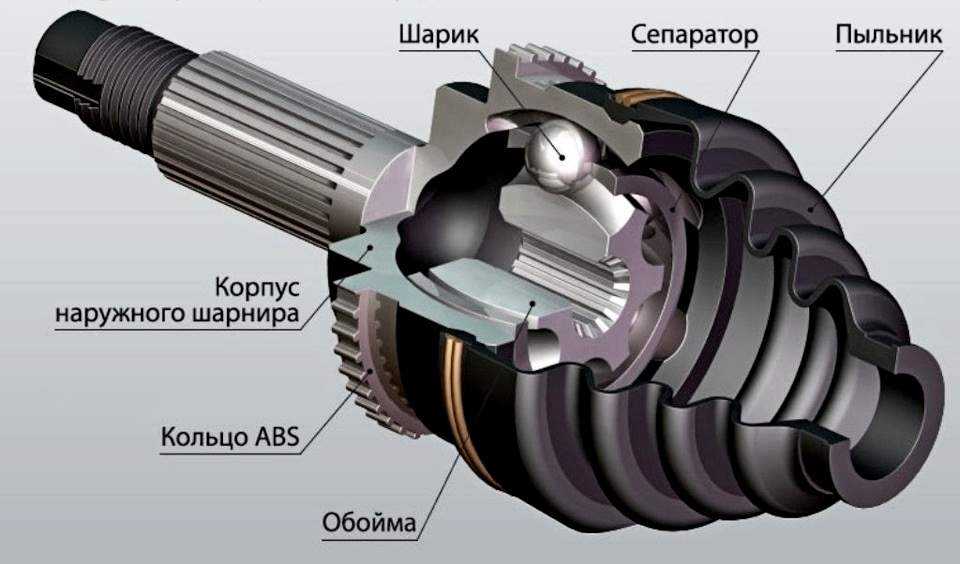

Устройство внутреннего ШРУСа

ШРУС (в простонародье «граната») — это часть трансмиссии, служащая для передачи крутящего момента от коробки на ведущие колеса. Механизм состоит из двух частей — внутренней и наружной. Внутренний ШРУС расположен ближе к КПП и передает крутящий момент наружному шарниру, что находится ближе к колесам. Сам внутренний элемент состоит из:

  • корпуса (металлическая чаша с ведомым валом);
  • сферического кулака с ведущим валом;
  • шариковых подшипников;
  • сепаратора (для удержания тех самых шариков);
  • кольца АБС (есть не на всех автомобилях);
  • защитного пыльника.

Как устроен шарнир

В отличие от карданной передачи, ШРУС, за счет трипоидного подшипника, передает момент под углом до 70 градусов, благодаря чему успешно применяется на переднеприводных авто. Также отметим, что для работы трипоида необходима специальная смазка, которую закладывают еще на этапе сборки привода. Кстати, трипоид не подлежит ремонту. В случае неисправности — только замена. Это касается всех типов шарниров — внутренних и наружных.

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

  • Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
  • Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
  • Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

В самом худшем случае ШРУС может заклинить или оборвать, что приведет к аварийной ситуации на дороге. Когда такое произойдет на скорости — это чревато серьезными последствиями! Поэтому, если вы услышали, что на вашем автомобиле хрустит “граната” с любой стороны — как можно быстрее проведите диагностику (самостоятельно или на СТО) и выполните ремонт или замену шарнира.

Разборка — сборка внешнего шарнира

Внешний шарнир. Острым предметом поставить метки, для правильной последующей сборки.

Повернув ступицу и сепаратор с шариками в корпусе шарнира, извлечь поочередно, все шарики. Шарики, желательно, извлекать и раскладывать в определенной последовательности, для дальнейшей установки на свои «родные» места.

Повернув сепаратор со ступицей внутри корпуса, чтобы прорези сепаратора совпали с толстой стенкой корпуса шарнира. Удалить сепаратор и ступицу из корпуса. Удалить ступицу из сепаратора.

Замена внутреннего ШРУСА Passat B3 (Пассат б3)

Внимательно осмотреть, все детали на износ и повреждения.

Ступица имеет явные повреждения.

Собираем шарнир в обратной последовательности. Фото 17.

Плохое состояние данного ШРУС обьясняется тем, что он был заменен на новый и использовался для фотоотчета.

В книжках от Бентли русским по белому написано, шрусы в керосине или солярке не мыть. Т.к. грязь содержащаяся там попадет в шрус и будет только хуже. И полосканием в ведре один фиг всё не отмоешь.

Огромное спасибо за полезный материал!). Не могли собрать внутренний шарнир на Транспортере (на него никто не обратил внимания и не запомнил как там всё правильно стоит, а разобрался он легко ). По первому фото сразу поняли, что неправильно собрали. Кстати я так понял, что на Пассатах и Транспортерах ставят одинаковые внутренние шарниры. по крайней мере шарнир на фото и шарнир с Транспортера визуально одинаковые.

Расшифровка заводской комплектации автомобиля (англ.) Расшифровка заводской комплектации VAG на русском! Диагностика Volkswagen, Audi, Skoda, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

READ Какой аккумулятор лучше на ниву 21214

Когда нужно проводить замену

Существует набор типовых симптомов, появляющихся при износе или поломках шарниров, одновременно используемый во время диагностики и определения конкретного узла, подлежащего замене:

  • при внешнем осмотре обнаружено катастрофическое повреждение чехла с признаками застарелости, вместо смазки внутри шарнира давно работает смесь влажной грязи и ржавчины, такой шарнир перебирать смысла уже нет, надо менять;
  • в поворотах под тягой слышен характерный хруст или звонкие удары, которые после подъёма машины чётко локализуются в приводах;
  • при кренах машины звук раздаётся с внутренней стороны привода, а в повороте минимального радиуса себя проявляет наружный шарнир;
  • крайний случай – привод срезан полностью, шарики уничтожены, машина не может даже тронуться с места, вместо этого слышен скрежет под днищем.

Замена одиночного шарнира целесообразна, если есть уверенность, что все прочие послужили недолго и находятся в хорошем состоянии. В противном случае есть смысл прислушаться к указаниям изготовителя и заменить привод в сборе.

Дело в том, что помимо ШРУС там находятся два шлицевых соединения с валом, со временем они срабатываются и появляется люфт. Такой привод будет щёлкать или греметь даже с новыми деталями, а в запущенных случаях могут появиться вибрации или полное уничтожение остатков шлицевого соединения. При этом будут повреждены и только что заменённые детали.

Что лучше менять? Гранату или полностью привод на старом Пассате Б 3. Ремонт привода на Пассате Б 3

2448

27

5

00:06:05

06.12.2021

Я поделился с вами своим мнением на счёт ремонта переднего привода. У меня их несколько и со всеми одна и таже проблема. Как временная мера такой ремонт подойдёт отлично. Но если вы хотите чтоб у вас не было ударов при трогании, тогда вам предется купить новый привод на своего Пассата Б 3.

И теперь о том что было использовано.

Комплектность Пыльник ШРУСа/CORDOBA/GOLF III/IBIZA II/IBIZA III/JETTA II/PASSAT/POLO/TOLEDO I/VEN

🤍

Внутренняя граната, шрус на Пассат Б 3. Комплектность этого набора.

🤍

Про разбор переднего привода.

Разбор переднего привода от Пассата Б 3.

🤍

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный хруст на повороте, лучше всего сразу обратиться на СТО. Чем быстрей владелец поменяет пыльник и смазочные материалы, тем дешевле обойдется ремонт

Несомненно, на неисправной «гранате» можно передвигаться небольшой промежуток времени, но с большой осторожностью. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнью пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!
