Как заменить личинку замка ваз 2114

Замена личинки замка двери и багажника ВАЗ 2113, 2114, 2115

Замену личинки замка двери ВАЗ 2113, 2114, 2115 может выполнить даже новичок без навыков автомеханика. Процедуру необходимо выполнять сразу же по обнаружению неисправности, поскольку стабильный и эффективный функционал цилиндра замка – это защита машины от проникновения злоумышленников. Личинка – это важная деталь секретности запирающего механизма.

Причины поломки могут быть разными:

дефекты столбика фиксации;
износ элементов;
модернизация устройства;
выход из строя стопорного кольца.

Перед началом выполнения работ целесообразно ознакомиться с общей схемой устройства запирающего механизма двери.

Советы по замене и регулировке замка двери ВАЗ 2114

При замене замка двери следует учитывать, что принципиальных отличий в устройстве замков передних и задних дверей нет. Главное отличие передних дверных замков от задних в том, что в конструкции предусмотрено дополнительная тяга для присоединения цилиндров выключателей дверных замков (личинок). Соответственно, отличаются и дверные ручки, так как в передних наружных ручках предусмотрено отверстие для личинки.

Если открывание внутренней дверной ручкой происходит с затруднением, необходимо отрегулировать положение ручки, ослабив винты крепления, а ручку вместе с кронштейном надлежит сдвинуть в требуемое положение.
Дверные замки ВАЗ 2114 неразборные и в случае поломки ремонту не подлежат.

Чтобы произвести правильную регулировку замков дверей необходимо:

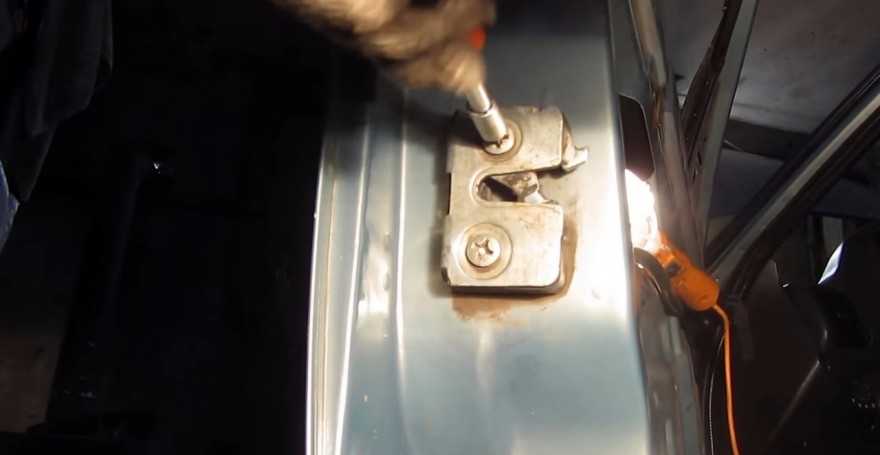

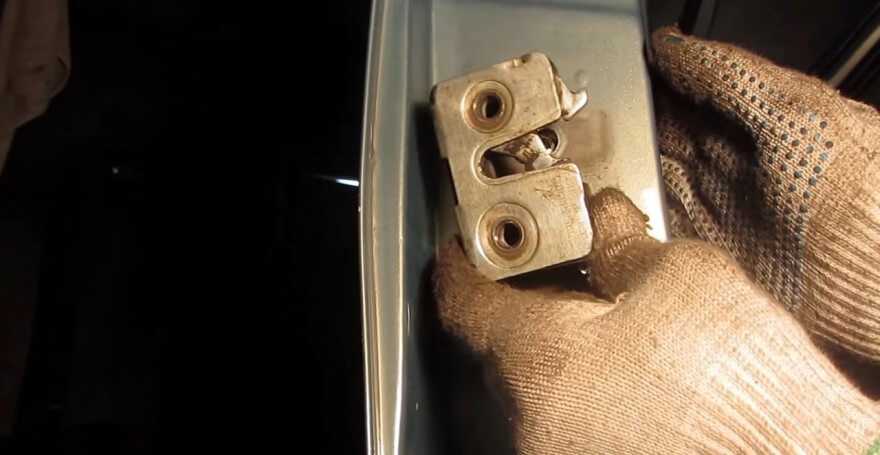

Ослабить болты крепления фиксатора двери.
Рекомендуется простым карандашом обрисовать контуры фиксатора на стойке кузова.
Если дверь захлопывается слишком туго, необходимо произвести сдвиг фиксатора наружу. Если дверь закрывается неплотно, то фиксатор необходимо сместить внутрь.
Соответственно необходимо отрегулировать фиксатор по вертикали, если дверь опускается, необходимо сместить фиксатор вверх, если приподымается, то вниз.

Для выполнения замены дверных замков необходим такой инструмент:

трещотка и удлинитель;
головка «на 8»;
проникающая смазка WD-40;
отвертка плоская и крестообразная;
новые замки для двери.

Замок внутренний для задней двери ВАЗ 2109-15: правый — 21090620501210, левый — 21090620501310, c ценой в 200 рублей. Замок внутренний для передней двери ВАЗ 2109-15: правый — 21080610501210, левый — 21080610501310, цена в 260 рублей.

Стоимость указана на лето 2017 года по Москве и области.

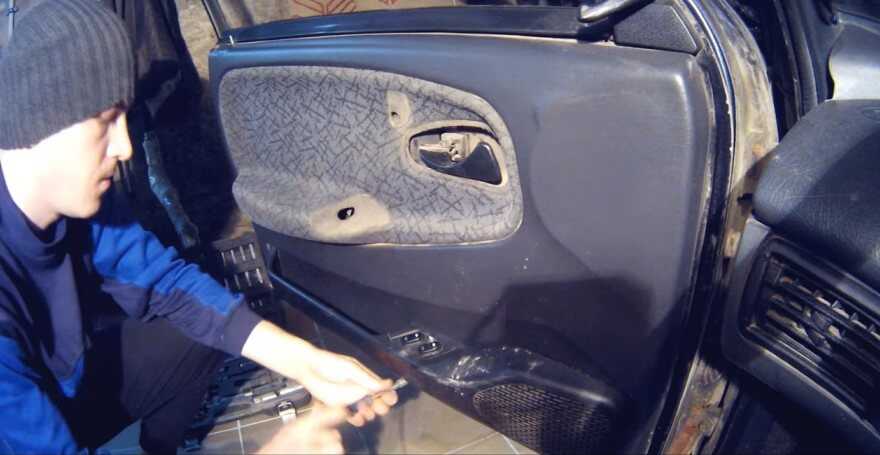

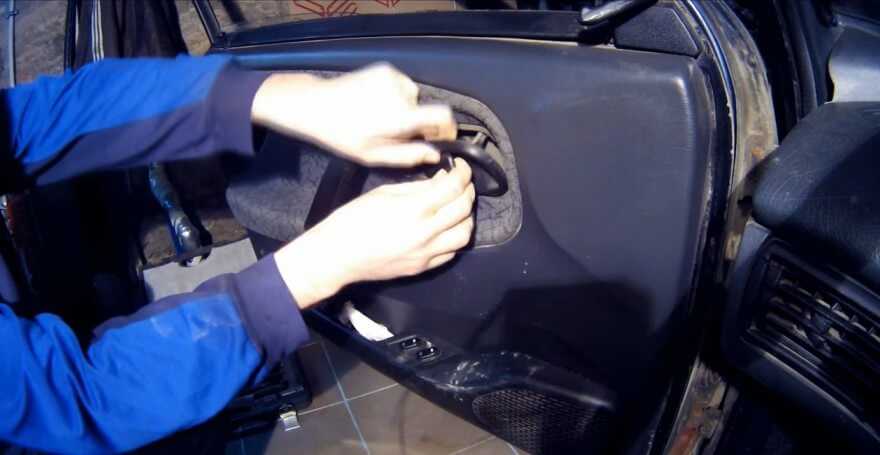

Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери и снимаем облицовку.

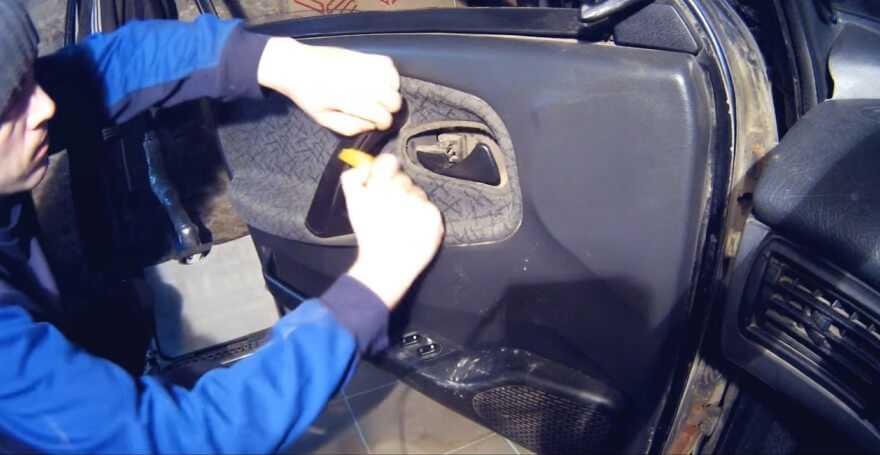

С помощью монтажной пластиковой лопаточки вынимаем заглушку ручки подлокотника.

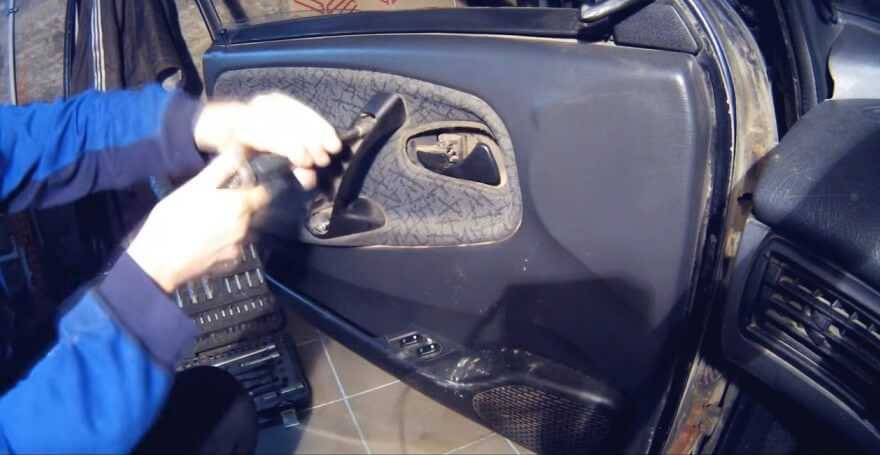

Отвинчиваем крестообразной отверткой два винта крепления ручки подлокотника к внутренней панели двери.

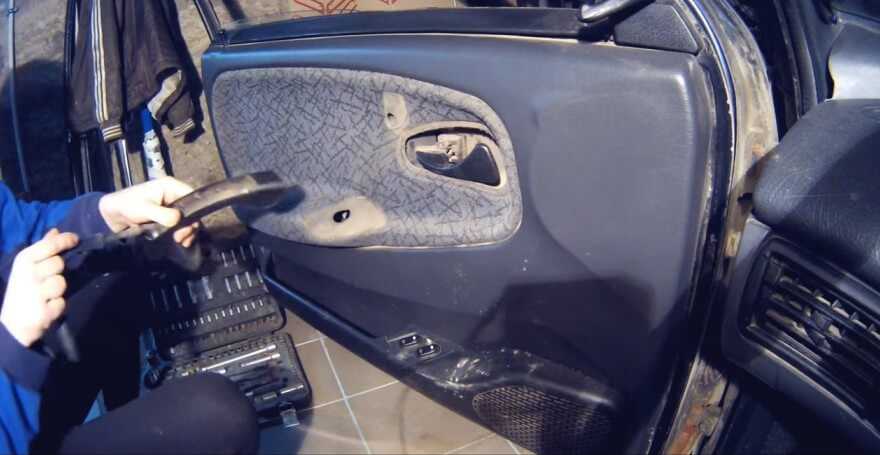

Снимаем ручку подлокотника.

Крестообразной отвёрткой выворачиваем кнопку блокировки двери.

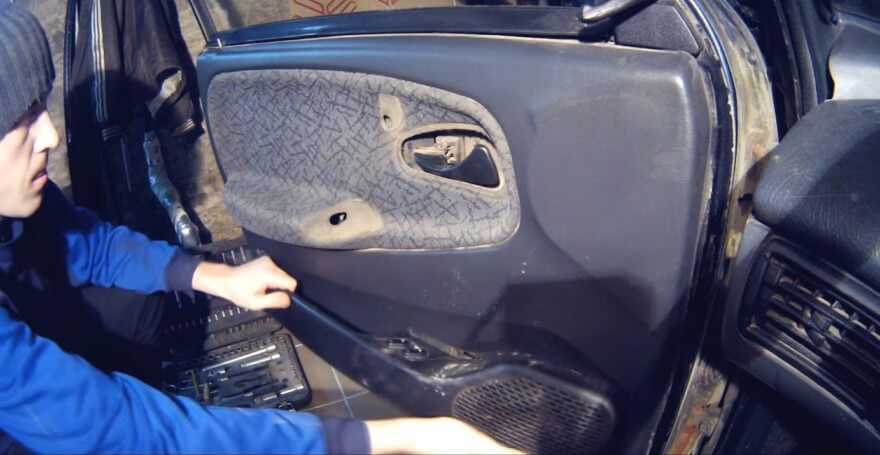

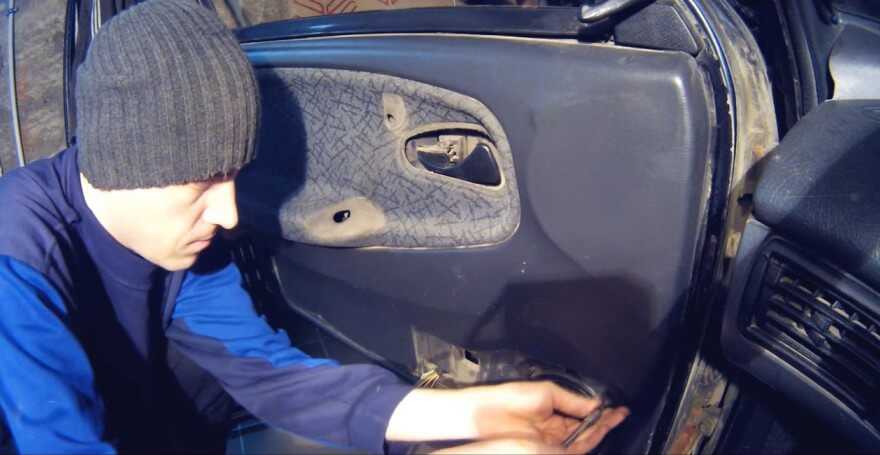

Крестообразной отверткой отворачиваем три самореза в нижней части накладки.

Снимаем накладку.

Извлекаем из кармана переключатель положения переднего спускового стекла вместе с колодкой жгута проводов, отсоединяем переключатель проводов.

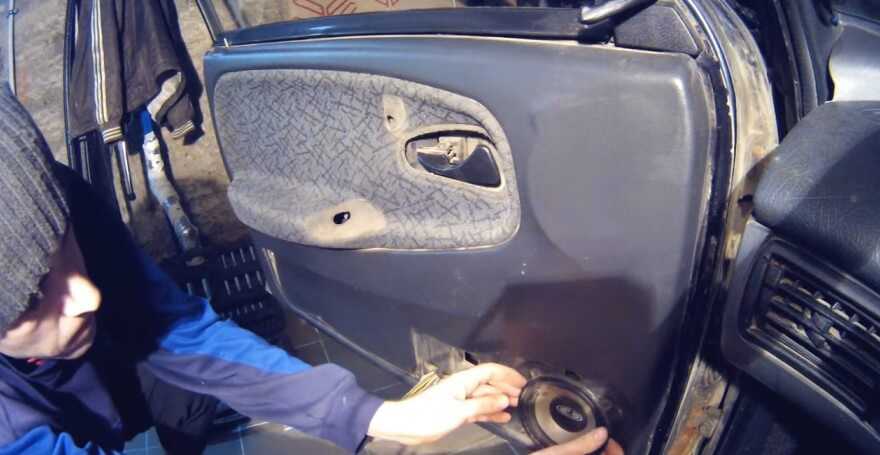

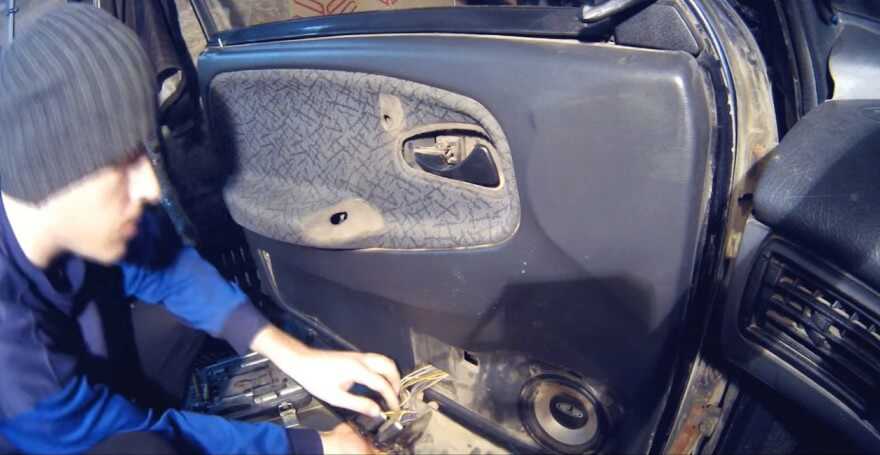

Откручиваем четыре болта крепления динамика.

Вынимаем динамик.

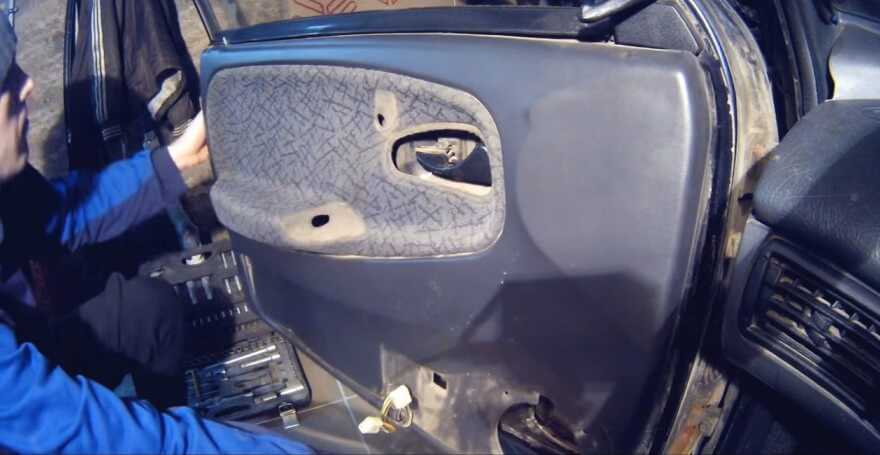

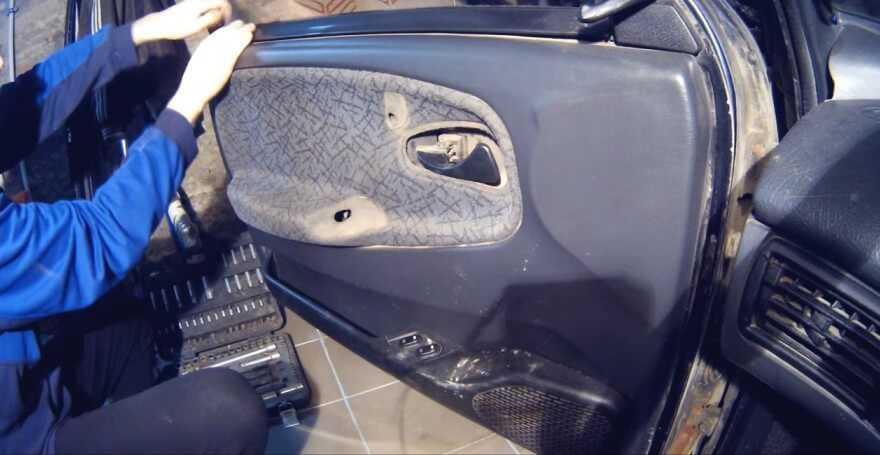

С помощью лопаточки или отвёртки аккуратно отщелкнуть шесть пистонов и снимаем карту двери.

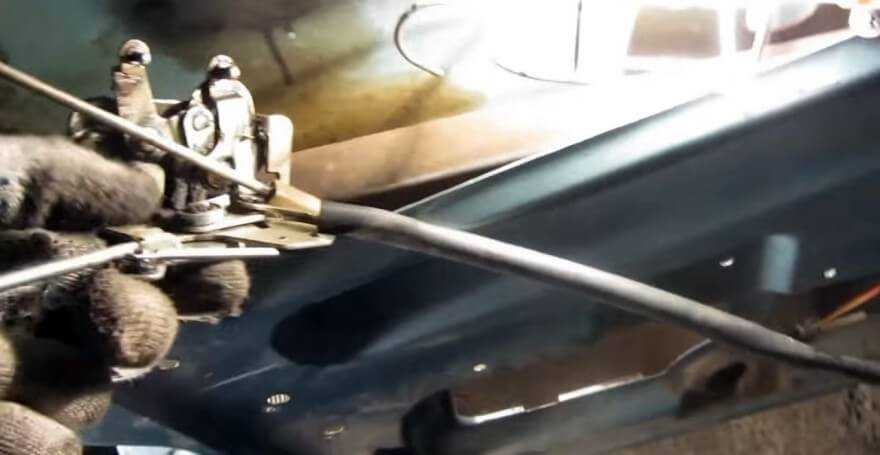

Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка.

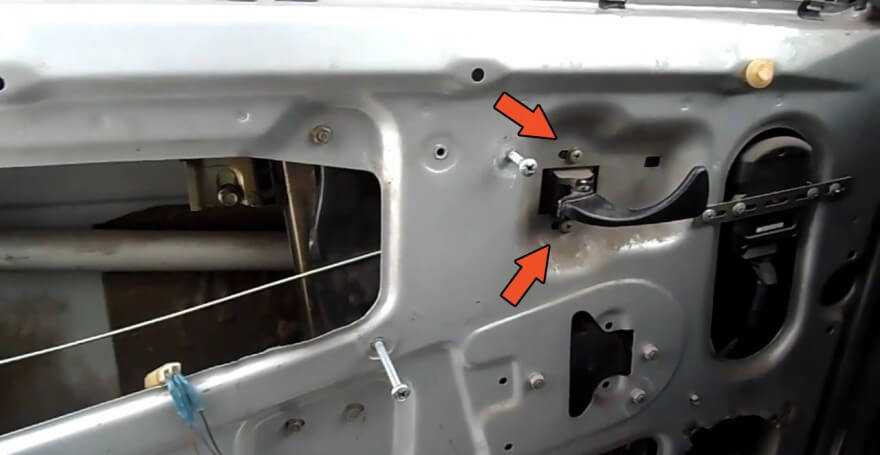

Крестообразной отвёрткой отворачиваем два винта крепления внутренней ручки двери. Затем вынимаем внутреннюю ручку замка двери.

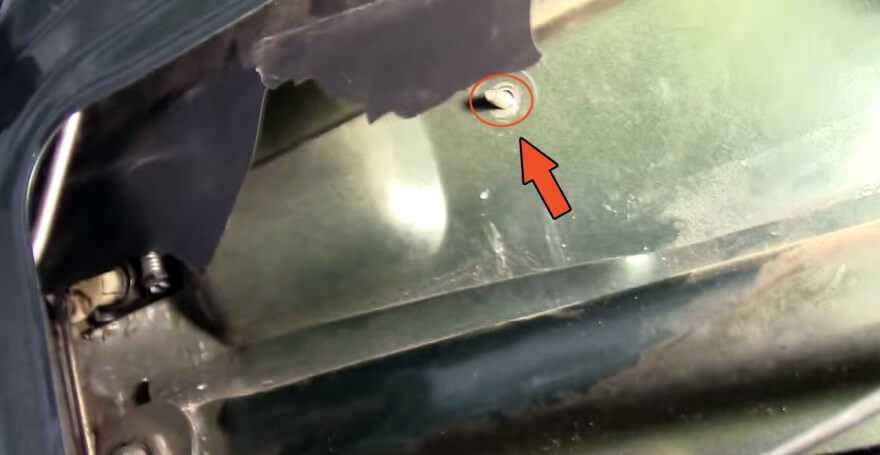

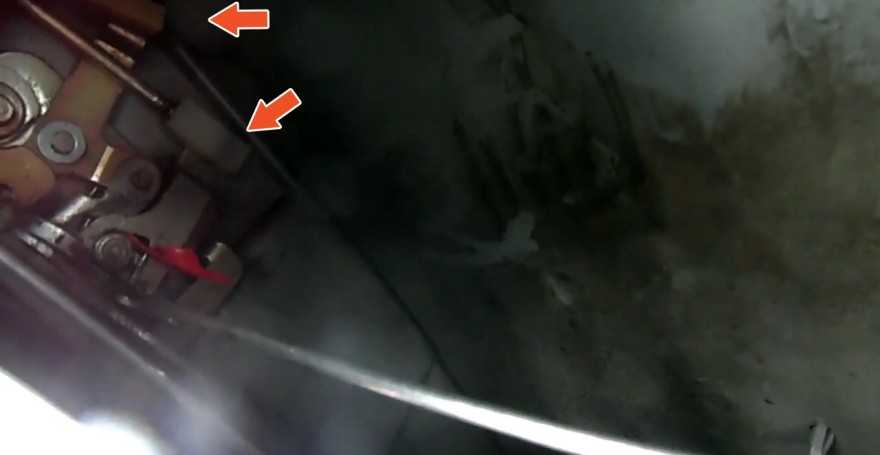

Отворачиваем два винта крепления замка двери.

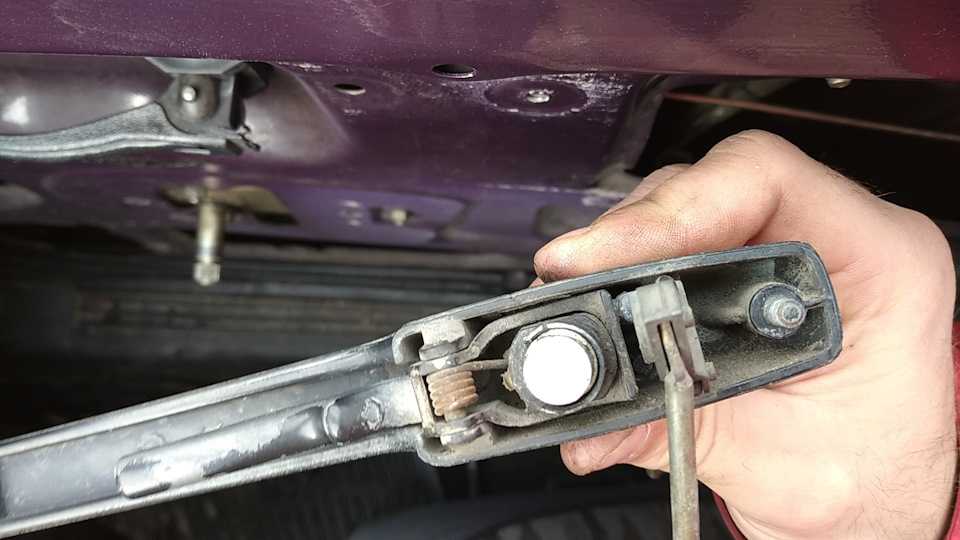

Снимаем наружный и…

… внутренний замки двери.

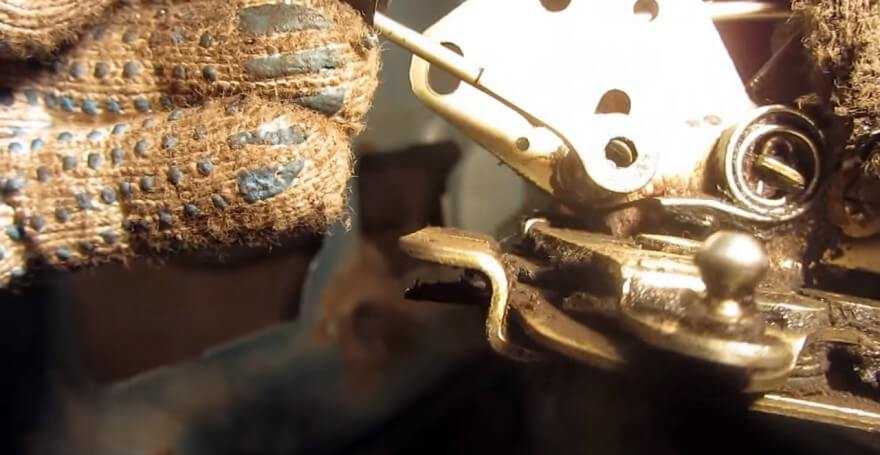

Снимаем стопорную скобу с пальца рычага и отсоединяем тягу внутренней ручки от рычага внутреннего замка.

Производим установку тяг замка на новый.

Собираем все детали в обратной последовательности.

Резюмируем

Из пошаговой инструкции можно сделать вывод, что замена замка зажигания на ВАЗ 2115 и других моделях несложная. Цена замены замка на СТО обойдётся вам от 500 до 700 рублей, поэтому если вы решите самостоятельно заменить деталь – сможете сэкономить данную сумму.

Всем привет! Давно не было записей, да и в прочем писать то пока нечего. Кто-то возможно спросит, почему нету записи об установке автокорректора? Ответ прост, всё установлено давно, НО!

во время эксплуатации, произошла небольшая проблема, касательно блока эмкф, запчасти нынче “очень хорошего качества”. И в самом БУКе просто сгорел или лопнул от мороза операционный усилитель, на днях придёт микруха и сделаю запись. А теперь о замке, где-то с месяц назад начал барахлить замок зажигания. На кочках стал отрубаться магнитофон, почему магнитофон? Да потому что я сделал питание через замок зажигания, а точнее от датчика вставленного ключа. Временами было всё нормально и я просто подумал, что возможно с ключом в замок попал снег, и всё эта беда была именно от этого. Но как говорится, болезнь прогрессирует. И меня настолько стало это печалить, что я решил — пора решать эту проблему! Разобрал кожух подрулевой, взял в руки зубило с молотком и вперёд, срывать болты. В принципе всё получилось быстро, затем отсоединил колодку и понёс домой.

Разбирается замок достаточно легко, на задней планке просто нужно выкрутить три винтика.

Далее аккуратно располовинил замок, кто будет таким же занимать, половинить аккуратно, а то можно шарик с пружинками потерять.

Изучил конструкцию и пришёл к выводу, что виноват во всём микровыключатель замка.

Решил и его разобрать, снял крышку и увидел, что сломались качельки. Беда, в продаже отдельно микровыключатель не продаётся, а покупать новый замок за 1к жаба душит.

Вот и сам виновник торжества. Позвонил на разборку узнать, имеется ли замок 10-чный, сказали возможно есть, чуть позже перезвонят. Через 2 часа позвонил и сказал, да есть. Я мигом туда и забрал почти новый замок.

Но ставить его я не хотел, просто под обновил свой замок недостающей деталью и перебрал секретки в личинке, а то немного потёрлись уже за такое время.

В принципе всё, далее смазал личинку литолом и благополучно установил замок на место. Заранее так же купил новые срывные болты, не захотел ставить обычные под ключ.

Всем спасибо за внимание и удаче на дороге! Так же хочу всех мужиков поздравить с 23 февраля! Цена вопроса: 300 ₽

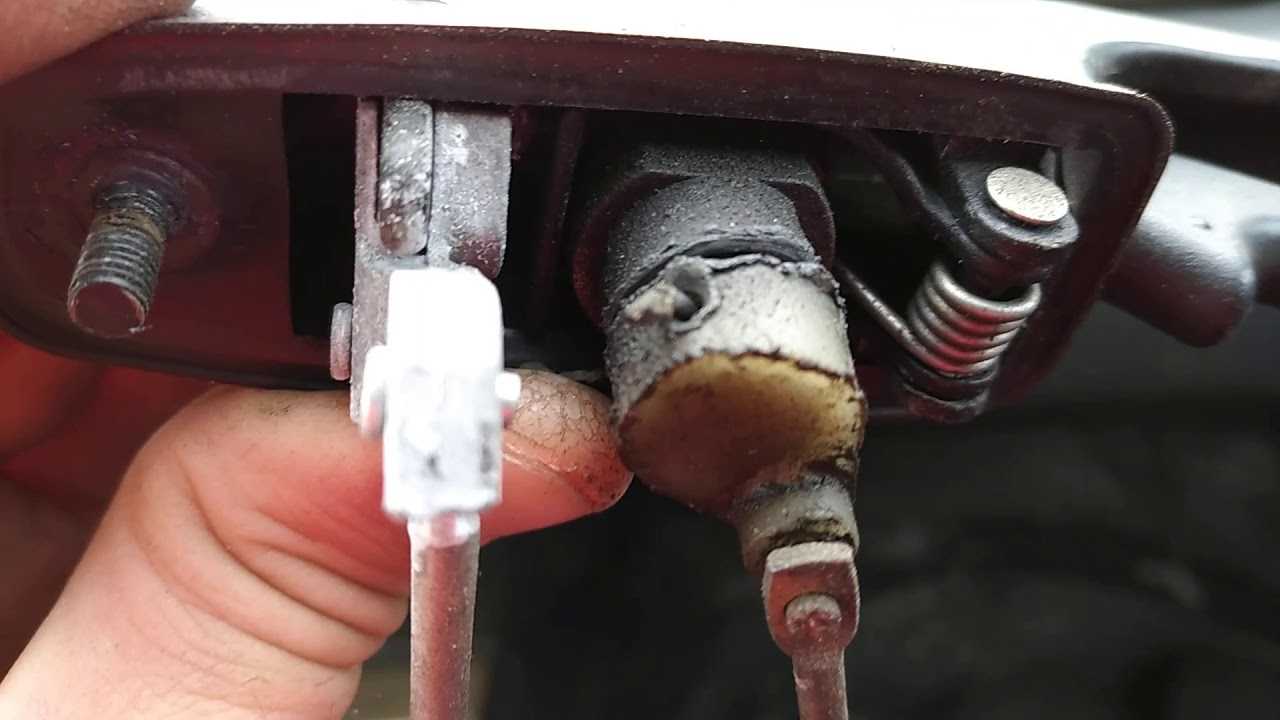

Личинка замка (цилиндр замка) – разновидность механизма секретности замка, в виде цилиндра, рабочая часть которого может быть повёрнута в корпусе только тогда, когда в скважину цилиндра вставлен ключ. Бесперебойная работа цилиндра замка защищает автомобиль от несанкционированного проникновения и бережет имущество владельца. Поэтому неисправность личинки замка вызывает серьёзное беспокойство, требующее немедленного решения, и многие автолюбители всерьёз задумываются о том как поменять личинку замка ВАЗ 2114 своими руками.

Замена Личинки Замка Багажника Ваз 2114

Замена всех дверных замков, шатунов и личинок на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Двери — они состоят из личинки, дышла, внешнего замка, внутреннего замка и т. Д., Благодаря которым дверь автомобиля удерживается в движении и не позволяет ей открывать замки с течением времени или личинка становится непригодной для использования, и когда Вы вставляете ключ в личинку, поворачивая дверь, она может не открываться и не закрываться, это будет указывать на то, что личинка, или тяга, или внутренний замок стали непригодными, и пора их менять, это не очень сложно, и даже обычный владелец автомобиля может справиться с этим, если она все сделает аккуратно и будет придерживаться этого, отметив, что мы изложили в этой статье.

Заметка! Чтобы изменить замок на двери автомобиля, полезно взять следующие инструменты: вращающаяся отвертка, а также обычная отвертка, смазочные материалы также могут быть полезны, ну, новейшие детали!

Результат:

Где все дверные замки, тянет и трогает? Как вы можете видеть, есть только два замка, один из которых — внутренний, который находится внутри двери, а кожух скрывает его, а другой — снаружи, вы видите это все время, когда открываете дверь и, для Ради ясности на фото ниже есть стрелка

не принимая во внимание личинку, с помощью которой открывается внутренний замок, и существует тяга, которая идет от личинки к замку, кстати, если авария внезапно выпрыгнет из личинки, то вы не откроете дверь, и, следовательно, Вы должны удалить подкладку с двери, на которой не находится личинка, она либо равна или меняет ее в последнюю очередь (если старая деформирована) или другую, либо просто помещает личинку личинке, которую она все еще носила (Это делается с помощью рукой), и это снова сработает для вас

Когда мне нужно менять все дверные замки, сквозняки и штрихи? Если какой-либо из предметов, перечисленных в самом вопросе, станет непригодным для использования, то дверь либо не откроется (это может быть связано с неисправностью замков), либо откроется, но, вставив ключ в личинку, вы уже можете закрыть и открыть Автомобиль (это или личинка, которая вытащила, или сама личинка изношена), возможно, ключ просто не вернется (сам цилиндр замка абсолютно виноват и нуждается в замене).

Как заменить все дверные замки, сквозняки и личинки на ВАЗ 2113-ВАЗ 2115?

Удаление: 1) Во-первых, давайте начнем с самого важного, без этого вы не можете изменить блокировки, но в целом вы не можете начать операцию, поскольку вся работа по замене всех вещей, перечисленных в заголовке, выполняется, когда дверь Панель снята, она снимается довольно просто и более аккуратно, как это сделать, если вы до сих пор не поняли, прочитайте статью «Замена дверей на ВАЗ» в пт. 1-8, и после того, как подкладка снята, приступайте к ее снятию, сразу отметьте пару фактов, чтобы поменять личинку, конечно, тягу от нее нужно будет отключить, но для того, чтобы поменять стержни, вам больше не нужно что-то удалить или отключить, то же самое с дверными замками, вам нужно будет отсоединить от них стержни и только потом открутить винты, которые укрепляют замки, поэтому сначала мы начнем с самих стержней и объясним, как их снимать, 1, вы можете начать полностью отключать их с любой стороны, и любой положить, например, начало ку отсоединить стержень от внутренний замок как показано на фотографиях 1 и 2 (фотография 1 показывает отвертку, которая отсоединяет стопорную шайбу, которая удерживает ссылку, а фотография 2 уже показывает саму ссылку, которая отсоединена от замка внутренней ссылки), затем с помощью отвертки и руки от ‘отсоедините другое звено и продолжайте работу до тех пор, пока стержни с обеих сторон не отсоединятся, как отсоединить их с обеих сторон, на сто процентов снимите их с машины (в вагоне есть несколько стержней, и каждый идет к замкам, и даже если у личинок есть сквозняки, они отключаются, как вы уже поняли, с помощью отвертки и сначала просто отсоедините все шайбы с помощью замка или пластмассовых зажимов и потяните стержень рукой, отсоедините его от замка или от личинки и т. д., но не всегда фиксируют стержень с помощью зажимов, время от времени он зацепляется одним концом к чему-либо, в этом случае то же самое откручивается концом отвертки, а затем полностью снимается сама тяга) , таким образом, удаляя все тяги и удаляя нг это с машины

д., но не всегда фиксируют стержень с помощью зажимов, время от времени он зацепляется одним концом к чему-либо, в этом случае то же самое откручивается концом отвертки, а затем полностью снимается сама тяга) , таким образом, удаляя все тяги и удаляя нг это с машины.

Нарушения в топливной системе

Работа топливной системы Оки заключается в обеспечении подачи смеси вместе с воздухом и заполнение им всех цилиндров

Важное составляющее, которое отвечает за исправность данной системы — это карбюратор. Как можно определить нарушения в работе топливной системы?

Двигатель не запускается.
Наличие сбоев в работе мотора.
Заметное сокращение мощности двигателя.

Основная причина появления данных проблем — это сильное загрязнение воздушных фильтров, отсутствие топливной смеси. Если отсутствует подача бензина карбюратор, то в первую очередь рекомендуется проверить состояние бензонасоса, патрубков, очищающих фильтров на наличие повреждений.

Причины проблем с открыванием двери

Если замечена некорректная работа конструкции ВАЗ 2115 и при этом не открывается задняя дверь снаружи, то причина скрывается в замыкающем механизме или плохой регулировке дверного фрагмента. На необходимость ремонта указывают следующие факторы:

дверь сильно хлопает при закрытии;
появился неприятный скрип;
происходит отскок от автомобильного обода;
произошло смещение дверного полотна;
появился увеличенный зазор между кузовом и ободом дверцы;
проседание, провисание, отход дверной стойки в сторону;
при закрывании хлесткая отдача, поскольку неверно выставлен люфт;
дверца закрывается только после сильного толчка;
сломался или заблокировался замок, не работает ручка (наружная, внутренняя);
появился треск, грохот в дверной карте во время движения транспорта.

Особого внимания требуют зазоры, петли, внутренняя начинка двери, замок и ручка. Проводится осмотр внешнего вида автомобиля в закрытом и открытом состоянии. Также выясняется, есть ли перекос или иные изменения кузовной формы. Дверцы должны находиться на одном уровне, диаметр зазоров составлять не более 1–2 см. Изучив состояние петель, проводится поиск механического повреждения, проверяется работоспособность открывающего механизма, работа личинки замка.

Замена замка двери ВАЗ 2114

Поломка двери, в частности её замков, вызывает не только дискомфорт у автомобилиста, но и ставит под вопрос сохранность личных вещей, поэтому замена замка двери ВАЗ 2114 не та процедура, которую стоит откладывать. Так как качество производства и состав металла отечественных дверных замков оставляет желать лучшего, то их поломки и отказы происходят довольно часто.

Неприятность может поджидать водителя в любой момент, когда водительская дверь «вдруг» отказывается открываться и приходится выбираться через пассажирскую. Гораздо хуже ситуация, когда при поломке замка, дверь остаётся открытой и машина остаётся «беззащитной».

Распространенные причины поломок дверных замков ВАЗ 2114

Блокировка кнопкой замка двери не происходит и/или замок не запирается ключом. Данная поломка характерна, когда блокируется верхний конец рычага наружного привода, например, о буртик ручки.
Невозможно открыть двери наружной ручкой. Происходит, в результате увеличения зазора буртика между наружной ручкой двери и рычагом в приводе замка.
Произошел разлом пружины центрального замка или рычага наружного привода, вследствие чего дверь не закрывается.
При закрывании двери зуб рычага не входит в сцепление с храповым механизмом, такое происходит из-за ослабления заклёпок оси рычага.
Запирание двери не происходит по причине заклинивания рычага замка или запрессовки смазки и пыли в замке.
Не открывается полностью дверь внутренней ручкой. Сбилось положение рычага внутреннего замка двери, как следствие рычаг привода не совершает полный ход.

Советы по замене и регулировке замка двери ВАЗ 2114

Чтобы произвести правильную регулировку замков дверей необходимо:

Ослабить болты крепления фиксатора двери.
Рекомендуется простым карандашом обрисовать контуры фиксатора на стойке кузова.
Если дверь захлопывается слишком туго, необходимо произвести сдвиг фиксатора наружу. Если дверь закрывается неплотно, то фиксатор необходимо сместить внутрь.
Соответственно необходимо отрегулировать фиксатор по вертикали, если дверь опускается, необходимо сместить фиксатор вверх, если приподымается, то вниз.

Для выполнения замены дверных замков необходим такой инструмент:

трещотка и удлинитель;
головка «на 8»;
проникающая смазка WD-40;
отвертка плоская и крестообразная;
новые замки для двери.

Стоимость указана на лето 2017 года по Москве и области.

Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери и снимаем облицовку.

С помощью монтажной пластиковой лопаточки вынимаем заглушку ручки подлокотника.

Отвинчиваем крестообразной отверткой два винта крепления ручки подлокотника к внутренней панели двери.

Снимаем ручку подлокотника.

Крестообразной отвёрткой выворачиваем кнопку блокировки двери.

Крестообразной отверткой отворачиваем три самореза в нижней части накладки.

Откручиваем четыре болта крепления динамика.

С помощью лопаточки или отвёртки аккуратно отщелкнуть шесть пистонов и снимаем карту двери.

Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка.

Отворачиваем два винта крепления замка двери.

Снимаем наружный и…

… внутренний замки двери.

Снимаем стопорную скобу с пальца рычага и отсоединяем тягу внутренней ручки от рычага внутреннего замка.

Замок двери ВАЗ 2107

Замок двери ВАЗ 2107 — деталь, которая редко выходит из строя. Однако со временем может потребоваться ремонт, замена либо регулировка этого механизма.

Принцип работы замка двери

Дверной замок «семёрки» состоит из механизма запирания, личинки для ключа, наружной и внутренней ручки, позволяющие отпирать дверь снаружи и из салона, а также кнопки для запирания машины изнутри. Управление замком осуществляется посредством передачи усилия при помощи тяг. Основной элемент замка — ротор с прорезью. При запирании двери он заходит за скобу проёма. В момент закрывания двери скоба надавливает на защёлку, в результате чего задействуется храповик и ротор проворачивается. Когда часть скобы входит в прорезь ротора, благодаря пружинам он возвращается в исходное положение, тем самым прижимая дверь.

Когда требуется открыть дверь, оказывается воздействие на флажок защёлки, что приводит к проворачиванию ротора через храповик и отпусканию скобы. При запирании двери при помощи ключа либо кнопки из салона происходит блокирование защёлки. В результате открыть дверь становится невозможным. Поскольку между защёлкой и ручками управления замка жёсткая связь посредством тяг, то они также не работают.

Регулировка замка двери

Если двери автомобиля плохо закрываются и появился зазор между кузовными элементами, то сперва производят регулировки двери, а затем самого замка. Для проведения процедуры потребуются такой перечень инструментов:

ключ или головка на 10 с воротком;
маркер;
смазка.

Процесс регулировки выполняют следующим образом:

При помощи маркера очерчиваем контур фиксатора на стойке кузова.
При закрывании двери с большим усилием, откручиваем крепление фиксатора и смещаем его наружу.
Если дверь закрывается нормально, но остаётся зазор, фиксатор перемещаем внутрь кузова.
При срабатывании замка дверь не должна перемещаться по вертикали. Если она приподнимается, фиксатор опускаем, в противном случае выполняем противоположные действия.

Видео: регулировка дверных замков на «классике»

Иногда возникают ситуации, когда запирающий механизм плохо срабатывает при отпирании из салона, притом, что снаружи дверь открывается без затруднений. Чтобы разрешить эту проблему потребуется отрегулировать положение внутренней ручки отпирания двери. Для этого ослабляют винты крепления ручки и смещают её в положение (подбирается опытным путём), при котором дверь будет закрываться без проблем. После остаётся только затянуть крепёж.

Не фиксируется дверь

С запирающим элементом дверей на ВАЗ 2107 может случиться такая неприятность, когда дверь не фиксируется. Причин этому не так много и кроются они, как правило, в поломке одного из элементов замка (например, пружины). Кроме этого, возможно попадание и замерзание воды в зимний период внутрь механизма. Если замёрзший замок можно отогреть, то вышедшую из строя деталь придётся заменить либо установить новый запорный механизм.

Как снять замок двери

Для демонтажа дверного замка на «семёрке» используют те же инструменты, что и при разборке двери. Сам процесс состоит из таких шагов:

Снимаем отделку двери.
Плоской отвёрткой отсоединяем тягу кнопки включения замка.

Ремонт замка двери

Если возникает необходимость ремонта «семёрочного» дверного замка, то процедура сводится, как правило, к смазыванию трущихся частей, регулировке механизма запирания, возможно, замене лопнувшей пружины либо личинки замка.

Замена личинки

При возникновении трудностей с запиранием/отпиранием двери при помощи ключа на «Жигулях» седьмой модели, приходится производить замену личинки замка. Для этого потребуется снять декоративную обшивку двери, после чего выполнить пошаговые действия:

С помощью плоской отвёртки поддеваем тягу замка и снимаем её.

Причины замены личинки замка на ВАЗ

Чаще всего личинку замка в дверях у ВАЗ-2113, 2114 и 2115 приходится менять в таких случаях:

При дефектах и поломках стопорного кольца или фиксирующего столбика. Обе эти детали находятся в пластмассовом колпачке тяги и легко разрушаются под воздействием агрессивной внешней среды — при больших перепадах температуры, в холодное время года и т. д. Часто проблема обнаруживается, когда автолюбитель пытается открыть машину в мороз. Ключ начинает проворачиваться, но механизм не срабатывает. Если цилиндр в этот момент дополнительно нагрузить (например, прижать дверцу, стучать по ней, толкать или тянуть), то деталь выйдет из гнезда ручки.
При износе. В процессе эксплуатации авто внутренние штифты устройства стираются и при попытке провернуть ключ в цилиндре детали начинают цепляться друг за друга, что в итоге приводит к их разрушению.
Если владелец авто решит модернизировать ручки двери или установить европейские замки.

Старая личинка замка

Где находится центральный замок ваз 2114

ЦЗ расположен в водительской двери, так же как и электропривод. Если говорить о системе целиком, то она распределена по 4 дверям (в некоторых случаях распространяется и на багажник), и центральной панели (блок управления).

Проверка и диагностика

Если ваш автомобиль снабжен одной из систем сигнализации, то диагностические мероприятия лучше начинать с нее. Следует проверить работу центрального замка при использовании брелока, так и при открывании, запирании с помощью ключа. Если при ручной проверке ЦЗ работает корректно, то причина заключается в сигнализации. Дополнительно, не лишним будет проверить уровень заряда АКБ, так как при его недостаточности случаются перебои в работе многих электропотребителей. Вообще, проверку лучше всего производить, как говорится по пути наименьшего сопротивления. То есть диагностируйте, то, что не требует использования значительных усилий. И если неисправность выявить не удается, прибегайте к разборке водительской двери и исследованию механизмов вместе с электроникой.

Выводы

В этой статье мы затронули лишь некоторые, самые распространенные проблемы, связанные с работой, ремонтом и обслуживанием централизованного замка. Несмотря на то, что проблем у узла предостаточно, восстановление работоспособности не является сложной и тем более невыполнимой задачей. Обычно для достижения бесперебойной, четкой работы системы, не хватает только практических навыков. После получения, которых вам станет по силам ремонт любой сложности!Если Вы желаете собственноручно установить центральный замок на Ваз 2114,то вот видео-инструкция:

Базис сборки и разборка передней двери Ваз 2113-2114-2115

Базис разборки и сборки передней двери в правильной последовательности

Инструкции по ремонту и замене деталей кузова ваз 2113 2115, этапы разборки и снятия дверей ваз 2114, порядок сборки и установки двери багажного отделения. Элементы кузова лада 2113, уход за кузовом лада 2115. Регулировка дверей, капота, бампера.

Стеклоподъемник передней двери
1 – ручка стеклоподъемника
2 – облицовка
3 – розетка
4 – прокладка
5 – механизм стеклоподъемника
6 – оболочка троса
7 – ролик
8 – стекло
9 – уплотнитель
10 – уплотнитель наружный
11 – уплотнитель внутренний
12 – обойма
13 – пластина крепления опускного стекла
14 – трос

Отожмите розетку 3 и сдвиньте до полного выхода облицовку 2 ручки 1 стеклоподъемника Снимите ручку и облицовку.

Внутренний вид передней двери
1 – кнопка выключения замка
2 – обивка двери
3 – ручка подлокотника
4 – внутренняя ручка двери
5 – наружное зеркало заднего вида
6 – болты крепления двери
7 – ограничитель открывания двери
8 – выключатель электростеклоподъемника
9 – карман обивки двери
10 – катафот
11 – наружный замок двери

Вывернув винты, снимите ручку подлокотника 3 и карман обивки двери. При помощи отвертки снимите облицовку внутренней ручки 4 двери. Выверните кнопку 1 выключения замка.

Снимите ручку регулирования наружного зеркала 5 заднего вида, внутреннюю облицовку и, вывернув винты крепления, снимите зеркало.

Открутите винты крепления и снимите вниз направляющие желобки опускного стекла, затем отсоедините обойму 12 стекла от пластины 13, отверните гайки крепления стеклоподъемника, снимите его и выньте через верх опускное стекло.

Стеклоподъемник с электроприводом
1 – ролик
2 – оболочка троса
3 – опора стеклоподъемника
4 – механизм стеклоподъемника
5 – моторедуктор
6 – пластина крепления опускного стекла
7 – кронштейн крепления моторедуктора
8 – трос

Часть лада самара 2 комплектуется стеклоподъемниками с электроприводом.

Подъем стекла осуществляется путем передачи крутящего момента от моторедуктора 5 механизму 4 стеклоподъемника и далее вертикальным перемещением троса 8 с закрепленной на нем пластиной 6 крепления опускного стекла.

Перед разборкой двери ваз 2113 и последующим снятием стеклоподъемника необходимо отсоединить переключатель 8 от разъема моторедуктора 5. Снимите стеклоподъемник, выкрутите опоры 3 и отсоедините моторедуктор.

Замок передней правой двери
1 – поводок клавиши
2 – поводок выключателя замка
3 – тяга выключения
4 – тяга наружного привода
5 – клавиша
6 – кнопка выключения замка
7 – тяга кнопки выключения
8 и 17 – рычаги выключения
9 – наружная ручка двери
10 – кронштейн внутренней ручки
11 – внутренняя ручка двери
12 – облицовка внутренней ручки
13 – тяга внутреннего привода
14 – корпус внутреннего замка
15 – рычаг наружного привода
16 – промежуточный рычаг
18 – корпус наружного замка
19 – палец привода замка
20 – собачка
21 – фиксатор замка
22 – храповик
23 – винт крепления замка

Отсоедините от замка тяги 4, 7 и 13, наружной 9 и внутренней 11 ручек двери. Отверните две гайки крепления и снимите наружную ручку двери ваз 2114.

Крепление замков и ручек передней двери
1 – внутренняя ручка двери
2 – передняя дверь
3 – тяга внутреннего привода
4 – кнопка
5 – наружная ручка двери
6 – клавиша ручки
7 – личинка замка
8 – уплотнитель ручки
9 – тяга кнопки
10 – тяга наружного привода
11 – поводок выключателя замка
12 – тяга поводка выключателя замка
13 – палец фиксатора замка
14 – корпус фиксатора замка
15 – замок наружный
16 – замок внутренний
17 – тяга моторедуктора
18 – моторедуктор блокировки замка двери

В случае комплектации электроблокировкой замков дверей после снятия обивки двери отсоедините разъем моторедуктора 18 и тягу 17.

Выверните винты и снимите замок 8. Выньте внутреннюю ручку двери в сборе с кронштейном 10, вывернув предварительно винты крепления.

Сборку двери выполните в обратном порядке. Для надежного крепления резьбу винтов замка и фиксатора смажьте герметиком типа УГ-9. Перед установкой обивки двери проверьте состояние держателей.

Крепление замков и ручек задней двери
1 – рычаг
2 – тяга кнопки
3 – кнопка
4 – тяга привода замка
5 – тяга внутреннего привода
6 – панель двери
7 – клавиша ручки
8 – корпус ручки двери
9 – поводок клавиши
10 – уплотнитель ручки
11 – тяга
12 – замок наружный
13 – палец фиксатора замка
14 – корпус фиксатора замка
15 – замок внутренний
16 – тяга моторедуктора
17 – моторедуктор блокировки замка двери
18 – ручка двери внутренняя

Разборку и сборку задней двери лада самара 2 производить аналогично передней.

Разновидности

У евроручек Рысь имеется заводское обозначение, что предопределят отличия между комплектами.

В1 . Такое обозначение свидетельствует, что в упаковке находятся четыре ручки — две задние и две передние. При этом передние личинок не имеют.
В2 . Тут также четыре ручки, по паре для задних и передних дверей. Только здесь личинки присутствуют.

Что из этого выбрать? Вопрос сугубо индивидуальный. С одной стороны, В1 имеют сплошную, ровную конструкцию, которая не портится отверстиями под ключ. Для внешнего тюнинга они подходят просто-таки идеально.

Второй вариант предпочтительнее для тех, кто ценит качество, внешнюю привлекательность, но одновременно с этим и надежность. Ведь наличие личинки даст вам возможность открыть автомобиль с помощью ключа, если с сигнализацией или брелком возникнут проблемы.

Процесс обшивки

После удаления старого материала можно начинать монтировать новый.

Поверхность металла требуется обязательно очистить от следов коррозии. Тщательно уберите скопившийся внутри мусор, а также исправьте все обнаруженные повреждения. Коль уж обивка снята, ничто не мешает провести попутно профилактику.

Чтобы улучшить звукоизоляцию, внутрь устанавливают на клей фольгированный поролон. Это, кроме всего прочего, обеспечит и лучшее сохранение тепла в зимний период.

При помощи выкройки, которую нетрудно скачать в Интернете, или, на худой конец, старой обшивки, вырезают новые элементы из подобранного ранее материала

В последнем случае важно не забыть оставить несколько сантиметров запаса по периметру, чтобы иметь возможность подвернуть его внутрь

В заготовке прорезают отверстие под ручку. Оно должно быть чуть-чуть меньше необходимого. Благодаря этому, когда ее установят на место, она затянет немного материала внутрь, и края скроются из виду.

ЕвроРучки и легкий способ как снять тяжки замков.

И так сегодня у нас в эфире такая не заурядная штука как установка Евро Ручек!Если хорошо так вдуматься то реально такие ручки надо ставить с завода, а то как то получается что нас наебыв…т, на 2110 и 2170 да и на Калине стоят нормальные ручки, а тут какой то Пиз.ц из прошлого))))Зимой хрен откроешь, а после эксплуатации нескольких лет вообще надо все менять ибо клюшки эти на хрен отваливаются!Вообщем долго собирался с мыслями…пока из 4 дверей стали открываться только 2))))Поехал купил типа от завода ТюнАвто Евро ручки.Приехал к товарищу в гараж и понеслась, снять сами ручки не беда, но вот эти Штопаные Тяги на втулках и шарнирах…это просто Пиз…ц, кто вообще такое придумал…а с другой стороны работает и работает что еще от Ваза можно желать. Вообщем мучился я час с водительской дверью…не мог снять эти тяги штопанные!Пока в голову не пришла идея с отверткой, смысл в том что край отвертки загнуть под углом, таким образом появляется рычаг который и срывает пластиковую втулку с наконечника тяги!Дальше все пошло как по маслу!

И так про сами ручки …ну это просто абзац…какой завод .где их собирают!Это провал…Качество пластика еще куда не шло, но комплектующих не хватает, когда ручка стоит на двери какие то зазоры космические!Размеры тяг надо самому выставлять ибо в том гараже где этот чудо набор собирали просто на глаз все сделали. Вообщем это провал…Ясен пень что я их оставил, но скажем так был бы выбор то не за что…надо искать альтернативу!

Как всегда Вашему вниманию Видео с моего Канала(кстати число Подписчиков растет и это радует))))В данном Видеоматериале все изложено по полочкам!Приятного Просмотра!
