Замена замка двери ваз 2114. фото, инструкция как поменять замок двери ваз 2114

Установка сигнализации своими руками на ВАЗ 2114, 2115

Установка сигнализации на ВАЗ 2114 и на ВАЗ 2115

В нашем примере мы рассмотрим установку сигнализации модели Starline A91.

Сигнализации этой фирмы отлично подходят для установки на автомобилях ВАЗ -2114 и ВАЗ -2115

Как поменять замок на багажнике ваз 2113, 2114, 2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115,2114, нужно хорошо представлять устройство автомобиля, а также определиться, что подключить к сигнализации.

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Модуль управления центральным замком расположен слева под «торпедо». Заглянув туда, вы обнаружите шесть проводов, выходящих из корпуса модуля. Для установки сигнализации необходимо отсоединить шнуры синего и коричневого цвета. В итоге получим подключение соответствующее следующей схеме:

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами. В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

За запирание замка отвечают клеммы с номер пять и шесть. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Нам обязательно понадобятся:

Два – три диода марки 1N4001 на один Ампер
Один диод 1N5401 на 3 Ампера
Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Замена личинки замка зажигания ваз 2109 и замка целиком

Схема подключения

На этой схеме под обозначением Х2 значится шести контактный разъем. Его нужно подключить по приведенной выше схеме. Если же требуется установка дополнительного актуатора, то лучше использовать схему, приведенную в инструкции.

Теперь разберемся с подключением датчиков дверей. Для этого в разъёме с обозначением Х3 имеется специальный провод.

Врезка в провода

Рядом с водительской дверью прямо по полу походят два жгута проводов. В одном из них имеется кабель, идущий от стояночного тормоза и два провода к сигналам поворота. Второй жгут содержит кабель дверных концевиков. С них и нужно начинать подключение. Для этого снимается накладка порога вместе со щитком боковины. Они крепятся с помощью саморезных винтов, которые следует выкрутить. Сделав это можно увидеть жгут проводов, показанный на фото:

Этот жгут идет к торпедо. Нас интересует кабель концевиков дверей. В случае, если в разрыв провода вставить диод 1N5401, то ток должен идти в сторону концевиков. А второй диод 1N4001, подключается, как показано на рисунке.

Одновременно от синих кабелей делают отводы, и протягивают шнуры к тому месту, где будет установлена сигнализация. А провод ручника разрезают, и в разрез впаивается диод 1N4001 катодом в сторону выключателя.

Подключение автозапуска

В моделях ВАЗ-2114 применяется замок зажигания имеющий три клеммы – 15 (голубой провод), 30 (сиреневый) и 50 (красный). Клемма 30 соединяется с аккумулятором. При повороте ключа с этой клеммой замыкается голубой провод 15. Третья же клемма отвечает за стартер.

Как написано в инструкции, запитать сигнализацию вполне можно и с контакта 30, от которого делается отведение. А кабель из разъёма Х1, желтого цвета, подключают к 15-му разъёму.

После всех проделанных действий остается подключение таходатчика. При этом совмещают рамочную антенну и считывающее устройство. Разъёма Х3 имеет выходящий провод серо-черного цвета. Его соединяют с тахометром как показано на схеме приборной панели ВАЗ:

Это позволит сигнализации контролировать обороты. И в самом конце подсоединяем «массу» от основного блока. Это из разъёма Х3 черный шнур.

Как снять замок зажигания на классике

Признаки неисправности

Какие же симптомы имеет вышедший из строя замок зажигания? Начнем с того, что его неисправность может носить как механический, так и электрический характер. В первом случае это:

заклинивание замка в одном из положений;
невозможность разблокировать рулевой вал;
включение зажигания «неродным» ключом или другим предметом.

При неисправности замка, носящей электрический характер, вы можете заметить следующие признаки:

сигнальные лампы на панели приборов не загораются или загораются и периодически гаснут;
стартер не запускается;
не работают некоторые или все электроприборы, цепь которых запитывается через замок зажигания (прикуриватель, фары, омыватель, дворники и др.).

2 Снятие и замена замка двери багажника ВАЗ 2114

Чтобы провести ремонт и снять замок, необходимо иметь набор стандартных отверток и ключ на 8. Перед началом работ нужно снять обшивку двери багажника, которая крепится к металлической части десятью пластмассовыми клипсами с резьбой по всему периметру, и пластиковый кожух замка.

Теперь выньте обшивку, открутите гайку крепления замка к панели и отверните провода массы, стоп-сигнала и редуктора заднего дворника. Далее открутите правую гайку и снимите внутренний замок с креплений. Оцените состояние пружины – если она обжата или слаба, ее необходимо заменить. Помимо пружины можно также проверить состояние внутренней личинки замка.

Помните, что замок на ВАЗ 2114 не разбирается, поэтому если из строя вышла сердцевина или опорный механизм, частичный ремонт, скорее всего, не поможет, замок нужно полностью менять.
Установка нового замка производится в порядке обратном снятию, при этом перед полной затяжкой болтов крепления отрегулируйте положение двери с помощью фиксаторов и только после этого затяните болты на максимум.

Что касается замка капота на эту модель, то самой частой проблемой является обрыв тягового механизма (тросика) капота, который необходимо заменить. Если обрыв произошел со стороны салона, замок капота можно ремонтировать с помощью плоскогубцев, которыми следует вытянуть трос и установить на его место новый.

В случае обрыва троса с внешней стороны капота вытащить его сложнее, для этого придется залезать под капот и тянуть механизм к левой стороне. Если замок капота просто замерз, используйте специальные жидкости или фен для обогрева. Если это не помогает, можно попробовать вскрыть плоской отверткой со стороны радиатора, если отсутствуют пластиковые дефлекторы.

ВАЖНО ЗНАТЬ!

У каждого автомобилиста должно быть такое универсальное устройство для диагностики своего автомобиля. Сейчас без автосканера просто никуда!

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…

Замена личинки ВАЗ 2114

Личинка замка (цилиндр замка) – разновидность механизма секретности замка, в виде цилиндра, рабочая часть которого может быть повёрнута в корпусе только тогда, когда в скважину цилиндра вставлен ключ. Бесперебойная работа цилиндра замка защищает автомобиль от несанкционированного проникновения и бережет имущество владельца. Поэтому неисправность личинки замка вызывает серьёзное беспокойство, требующее немедленного решения, и многие автолюбители всерьёз задумываются о том как поменять личинку замка ВАЗ 2114 своими руками.

Причины замены личинки замка ВАЗ 2114

В холодную пору года, при попытке открыть замёрзший замок, оказывается, что он просто проворачивается и не открывается, а при излишних усилиях крутящего, цилиндр замка может выйти вместе с ключом из гнезда ручки. Такая проблема чаще всего вызвана разрушением стопорного кольца и выпадением фиксирующего столбика, расположенного в пластмассовом колпачке тяги.
Ещё одним вариантом проблемы может быть частичная работоспособность личинки замка. Со временем, внутренние штифты замка и зубья ключа истираются, тогда, при попытке повернуть замок, детали замка цепляются друг за друга и мешают его проворачиванию. Поначалу данная проблема кажется не такой уж серьёзной, но со временем подбор нужного «положения» ключа вызывает раздражение.
Необходимость в замене цилиндров замка часто возникает при модернизации ручек двери на новые отечественные или на евроручки.

Советы при замене личинки замка двери на ВАЗ 2114

Зачастую при ремонте замка ручки двери оказывается, что сильный износ детали приводит к необходимости замены нескольких элементов устройства. Попытаться выполнить восстановление замка можно, но такой ремонт поможет ненадолго и через время придется опять приступить к решению данной проблемы.

Перед извлечением личинки замка из упаковки или из ручки двери, в скважину замка нужно обязательно вставить ключ. Иначе это грозит выпадением штифтов из пазов замка, поставить которые на место будет проблематично.

На ВАЗ 2114 замена личинки замка двери – работа, которую можно выполнить самостоятельно, имея свободное время и необходимый инструмент.

Чтобы поменять личинку замка понадобятся:

рожковые ключи «на 8» и «на 10»;
плоскогубцы;
смазка WD-40;
отвертка плоская и крестообразная;
новые личинки и пружины замка ВАЗ 2114.

Цена на комплект личинок замка двери с замком багажника ВАЗ 2114 производства ВАЗ с артикулом 21140610004520 составляет 400 рублей, а его аналог с артикулом 21140-610004520 от производителя ДААЗ — 450 рублей.

Стоимость указана на весну 2021 г. по Москве и области.

Крестообразной отверткой отворачиваем три самореза в нижней части накладки.

Снимаем накладку. Извлекаем из кармана переключатель положения переднего спускового стекла вместе с колодкой жгута проводов, отсоединив от переключателя проводов.

С помощью отвёртки вынимаем заглушку ручки подлокотника.

Отвинчиваем крестообразной отверткой 2 винта крепления ручки подлокотника к внутренней панели двери.

Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери.

… и снимаем облицовку.

Аккуратно, с помощью отвёртки, извлекаем из отверстий в панели двери шесть пистонов, и снимаем карту двери.

Ключом «на 8» откручиваем две гайки крепления наружной ручки замка. Сначала одну.

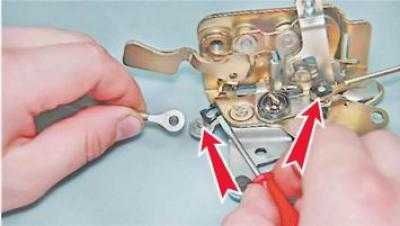

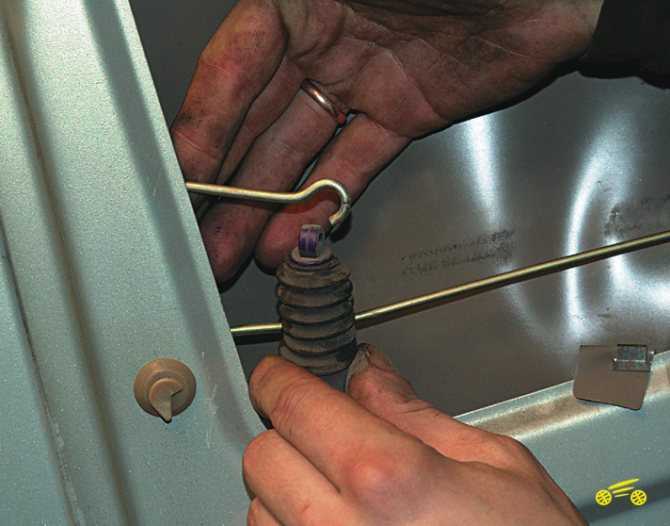

Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка.

Снимаем наружную ручку двери замка с тягами.

Затем вынимаем штифт из наконечника тяг.

Снимаем пластмассовый наконечник тяги из цилиндра замка двери.

Снимаем стопорную пружину, выведя ее концы из прорезей на цилиндре и на ручке замка.

Вынимаем старую личинку замка вместе с ключом.

Распаковываем новый комплект личинки. Предварительно смазав все трущиеся детали консистентной смазкой, вставляем в ручку двери замка.

Устанавливаем новую возвратную пружину личинки.

При повороте ключа, ключ должен возвращаться назад из любого положения.

Устанавливаем штифт на наконечник поворотной тяги. Ручка собрана. Производим дальнейшую сборку в обратной последовательности.

Какие услуги предлагает наша компания?

Обратившись к нам можно не только починить неисправный замок зажигания. Кроме этого мы предлагаем:

работы по восстановлению всех видов автомобильных замков;
поможем удаленно восстановить доступ к электронным системам запирания;
выполним работы по созданию дубликата основного ключа;
изготовим ключ с сувенирной атрибутикой и эмитированных под брелоки и зажигалки;
изготовим чипы иммобилайзера;
выполним ремонт электрических элементов системы зажигания и управления автомобилем, а так же многое другое.

С полным перечнем услуг, можно ознакомиться на официальном сайте компании.

Установка

Установка евроручек на ВАЗ 2114 — процесс длительный . Приготовьтесь сразу выделить этому вопросу целый день. Лучше всего изучить последовательность разборки и сборки с помощью наглядных видео.

Этапы установки евроручек выглядят следующим образом:

Снимается обшивка с дверей. Это довольно продолжительное занятие, которое может отнять наибольшее количество времени среди всех остальных процессов. Не забывайте, обшивку потом предстоит еще поставить на место.
Сверлить, пилить и варить ничего не нужно. Исключением являются только те евроручки, которые не предназначены для ВАЗ 2114. Их подгоняют, что-то вырезают. Сложный, и порой бессмысленный тюнинг. Сегодня есть множество отличных евроручек, которые идеально подходят на «четырнадцатую» модель без лишних манипуляций в процессе установки.
Каждая новая деталь устанавливается на место штатной.
Желательно вооружиться заранее дополнительными крепежами для обшивки, поскольку неопытный автовладелец может их повредить в процессе разборки или обратной установки. Они дешевые, но могут пригодиться в любой момент при замене евроручек.
Сняв старые ручки, обязательно очистите гнездо, обработайте поверхности полиролью. После этого приступайте к установке новых элементов. Там сложного ничего нет, если вы хорошо запомните процесс демонтажа.
Предпоследний этап — обратная сборка.
Завершает процесс установки евроручек на ВАЗ 2114 очистка новых аксессуаров, наведение порядка внутри и снаружи автомобиля.

https://youtube.com/watch?v=uNheo9P2XU8

Евроручки — это простой, но эффективный способ иначе взглянуть на свой автомобиль. Изначально кажется, что установка подобных элементов мало скажется на внешности. Но после монтажа понимаешь, насколько по-другому выглядит машина. Такой небольшой аксессуар очень положительно влияет на ВАЗ 2114. Это хороший и достаточно простой вид тюнинга.

Подмена всех замков двери, тяг и личинки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

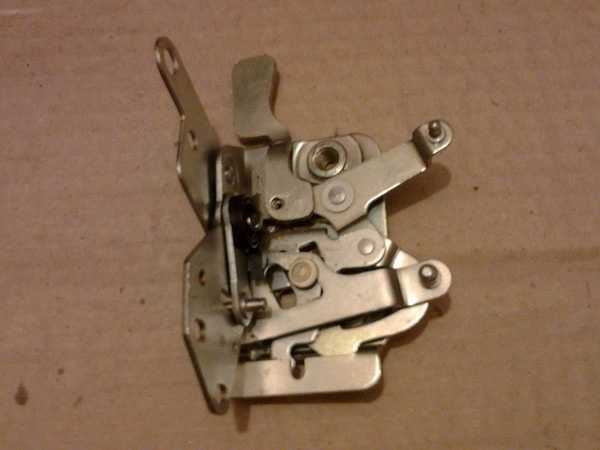

Дверь она состоит из личинки, из тяги, из внешнего замка, внутреннего замка и т.д., благодаря которым дверь у автомобиля и удерживается при всем этом на ходу не давая ей открыться, с течением времени замки либо сама личинка приходит в негодность и при вставлении ключа в личинку, проворачивая его в ней дверь может не открыться либо же не закрыться, это и будет гласить о том что или личинка, или тяга, или внутренний замок пришёл в негодность и их пора поменять, делается это не очень то и трудно и совладать с этим может даже обыденный автовладелец если будет всё делать аккуратненько и соблюдать аннотацию которую мы обрисовали в этой статье.

Чтоб произвести подмену замка на двери автомобиля, из инструментов для вас пригодиться взять: Ударно-поворотную отвёртку, а так же обыденную отвёртку, консистентная смазка ещё пригодиться, ну и сами новые детали!

Где находятся все замки двери, тяги и личинка?

Как вы уже сообразили замков всего два, какой-то из них внутренний который находиться снутри двери и его прячет обшивка, а другой внешний, его вы видите повсевременно когда открываете дверь и для наглядности на фото ниже он ещё стрелкой указан, кроме этого ещё и личинка находится благодаря которой и происходит открывание внутреннего замка и ещё тяга находится которая идёт от личинки к данному замку, кстати если тяга вдруг с личинки соскочит то дверь вы уже не откроете и потому придётся снимать обшивку с той двери на которой личинка неисправна либо или же поменять её на новейшую (Если древняя деформирована) либо же или просто тягу на личинку одеть как она была одета ранее (Делается это с помощью рук) и всё у вас опять станет работать.

Читайте так же

Когда нужно менять все замки двери, тяги и личинку?

Если что то из перечисленного в самом вопросе придёт в негодность, то дверь у вас или закончит раскрываться (Это может из-за неисправности замков быть), или она будет раскрываться но вставляя ключ в личинку, автомобиль вы уже можете закрыть и открыть тоже (Это или тяга соскочила с личинки, или же сама личинка износилась), ещё может быть такое что ключ просто не проворачивается (В этом совершенно точно повинна сама личинка замка и она подлежит подмене).

Регулировка зазора и петель

Отрегулировать дверные замки вполне по силам каждому, кто в состоянии держать в руках торцовый и рожковый ключ, правда эта процедура требует некоторого времени. Для начала проводят диагностику работы механизма замка и осмотр состояния зазоров между кузовными панелями, передними крыльями, стойками и рамками дверей. К сожалению, тех три миллиметра зазора, которые должны равномерно распределяться по всему периметру двери, на ВАЗ 2107 существуют только на чертежах в конструкторском бюро в Тольятти. На деле зазор может быть от трёх до семи и больше миллиметров. Независимо от его величины, главное — равномерность. Если даже при снятом замке не удаётся зафиксировать стабильный зазор, придётся регулировать петли.

Это ещё больше усложнит задачу, но другого выхода нет. В некоторых случаях приходится регулировать петли попарно, а в некоторых только одну, все зависит от направления перекоса

При регулировке зазора стоит обратить внимание на состояние уплотнителей, поскольку они, как правило, могут сильно влиять на расположение двери в проёме. Когда зазоры установлены, нужно обратить внимание на плоскости прилегания дверей

В этом случае тоже придётся поиграться и с петлями, и с уплотнителями

Только после этого , после смазки петель и устранения люфтов, можно приступать к регулировке непосредственно механизма замка

В этом случае тоже придётся поиграться и с петлями, и с уплотнителями. Только после этого , после смазки петель и устранения люфтов, можно приступать к регулировке непосредственно механизма замка.

Пошаговая замена замка зажигания ваз 2114

Операция предусматривает создание открытого доступа к месту монтажа «стартового» замка. В группу подготовительных объединены следующие мероприятия:

демонтаж рулевого кожуха;
изъятие подрулевых переключателей из посадочных мест.

Для удобства проведения операции можно демонтировать соединитель подрулевых переключателей и рулевое колесо.

Аккуратно снять рулевой кожух поможет следующая методика:

отсоединить «массу» от аккумулятора;
демонтировать с помощью крестообразной отвертки 3 винта, скрепляющих две части рулевого кожуха (доступ – со стороны нижнего корпуса, один винт – слева, два – справа);
удалить саморез, крепящий корпус к соединителю подрулевых переключателей;
выкрутить два самореза, фиксирующих нижний корпус относительно рулевой колонки;
отвести вниз рычаг, фиксирующий рулевую колонку «по углу»;
опустить «баранку» вниз;
снять нижний кожух;
отсоединить от «аварийки» колодку питания;
снять верхний кожух.

Подрулевые переключатели при замене неисправного замка зажигания на ВАЗ 2114 демонтируются поочередно. Сначала вынимаются из посадочных мест одновременным нажатием на оба фиксатора, затем отсоединяются от питающей колодки.

Основы операции замещения

Открыв доступ к корпусу замка, легко заметить, что на четырех болтах, фиксирующих замок относительно рулевой колонки, отсутствуют головки. Данный факт – часть концепции штатной противоугонной системы, усложняющий запуск двигателя без ключа.

Снятие замка зажигания производится так:

ослабить болты, используя зубило и молоток;
отвернуть ослабленные болты пассатижами;
демонтировать скобу с рулевой колонки;
отсоединить колодку питания;
снять замок зажигания.

Установка нового агрегата производится в следующей последовательности:

установить ключ в новый замок и повернуть в первое положение (в таком положении защелка, блокирующая рулевой вал, спрячется);
смонтировать замок на рулевой колонке;
завернуть четыре болта крепления и слегка зажать.

После установки нового замка необходимо протестировать блокировку руля. Вынув ключ из замка, провернуть руль на небольшой угол:

при отсутствии блокировки: отрегулировать положение агрегата – защелка замка должна входить в паз на рулевом валу;
при исправном функционировании блокировки: завернуть 4 отрывных болта до тех пор, пока отрывные головки не отломаются.

К сведению. Некоторые владельцы предпочитают использовать обычные двадцатимиллиметровые болты с резьбой М6, облегчая таким образом последующий демонтаж агрегата. Однако это стоит производить, имея достаточно высокий уровень противоугонной защиты (например, сигнализацию, GPS-маяк и пр.).

Окончательно установив новый замок на рулевой вал, следует подключить колодку питания и проверить функционирование агрегата, активировав двигатель.

Коротко о технологии смены

Принципы замены замка зажигания на автомобиле ВАЗ 2114, актуальной при выходе из строя контактных элементов, потере ключей, умышленной поломке, таковы:

открыть доступ к замку зажигания, сняв рулевой кожух, два подрулевых переключателя и, при необходимости, руль и соединитель подрулевых переключателей;
ослабить 4 винта, притягивающих через скобу корпус активатора зажигания к рулевому валу;
отсоединить питающую колодку;
снять дефектный замок;
вставить ключ в новый аппарат и повернуть в положение I;
установить корпус нового агрегата на рулевом валу и зафиксировать его 4 болтами;
проверив функционирование блокировки руля, завернуть 4 болта до момента отрыва их головок;
дальнейшую сборку произвести в обратной последовательности.

Источники

mashinapro.ru/1241-zamok-2114.html
labavto.com/vaz/2114/zamena-zamka-zazhiganiya/
drive2.ru/l/6759775/
luxvaz.ru/vaz-2114/126-zamena-zamka-zazhiganiya.html

Установка

1. Смазываем механизм замка пластичной смазкой. 2. Устанавливаем замок в обратной последовательности.

3. Фиксатор замка устанавливаем на место, совмещая ранее сделанные метки, либо перемещая фиксатор в пределах прорезей под винты его крепления, добиваемся четкой фиксации двери в закрытом положении и легкого ее отпирания.

Подмена всех замков двери, тяг и личинки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Где находятся все замки двери, тяги и личинка?

Когда нужно менять все замки двери, тяги и личинку?

Ограничители хода двери ВАЗ 2110, 2111, 2112

Уже не было времени «пилить» двери и оттягивать сборку. Погода не располагала к «творческому» процессу и подгонке напильником.

После ряда нестыковок с деталями гранты я в спешном порядке искал им замену. Альтернативы с функцией доводчика и по сходной цене не нашел. Остается реализация двух положений открытия дверей.

Рассмотренные варианты. 1) Сначала по множественным советам искал «Ограничитель от wv passat B3-B4». Бу в городе нет (доставка не подходит из за ожидания), новые очень дорогие. 2) После на глаза попали ограничители шевроле ланос, по форме очень напоминали десяточные. Тоже приличный радиус рычага и схожее основание (на первый взгляд). 3) Ограничители с нивы шевроле.

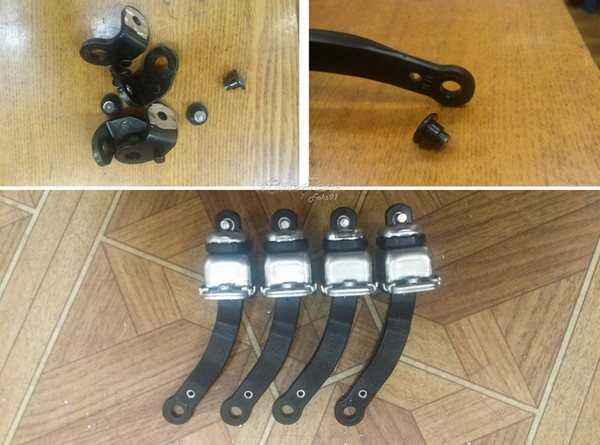

Теперь по порядку. Первой позиции нет и ладно. Начну с Lanos. — 96259088 GM Ограничитель открывания двери Понадеялся на внешнее сходство и сдуру купил сразу 4шт. Не зная будущего исхода событий, взялся за подгонку!

Основание по классике, на ВАЗовких аналогичное. Рычаг покрыт пластиком, поверхность с шагренью. Лапка очень похожа на крепление калины.

Сделаны качественно, есть пыльник, ролики не видны и закрыты от внешних факторов. Подразделяются на левыйправый, в моем случае это не имеет значения. Сравним с заводским:

Ограничитель шевроле ланос и ВАЗ 2110

Радиус изгиба даже больше десяточного. Есть различия и в положении шпилек, расстояние между ними несколько больше! Точно не скажу, но порядка 1.5мм на каждую шпильку (диаметр тот же).

Примерка, измерения, подгонка и дополнительные элементы. 1) Демонтаж «лапки»

Диаметр отверстия 8мм (6мм в ВАЗ 2110). 2) Крепежное ухо имеет большие габариты и не помешается в ответную деталь. (18мм ланос, 14мм ВАЗ 2110). Последнюю растачиваем.

Насквозь прошлись фрезой, паз получился шириной 4,8мм. Покрасил в черный:

Регулировка передней или задней двери

Настройка дверных карт проводится в несколько этапов. Опытные водители подходят комплексно, они проверяют зазоры, проводят повторную регулировку петель, выполняют осмотр замыкающего и ручного механизма. Настроить дверцы можно несколькими вариантами:

Ключом ослабляются внутренние винты петель. Проводится постукивание молотком, чтобы конструкция сместилась в нужное положение. Потом проводится обратная затяжка крепежей.
Чтобы выровнять зазор, также выполняется ослабление петельного механизма в двух местах: сверху и снизу. Дверь нужно приподнять/опускать, регулируя высоту.
Искривление металла исправит только рихтовка.
Регулировка замка подразумевает ослабление фиксатора, затем перемещение вверх/вниз.
Выполняется разборка ручки. Если внутренние винты деформировались, то они заменяются.

Когда дверь приняла правильное положение, крепежные болты затягиваются ключом. Потом повторно проверяется работоспособность устройства.

Практические операции подключения

Для установки автомобильной противоугонной сигнализации вам понадобятся простые инструменты и материалы:

отвертки, гаечные ключи (для демонтажа элементов салона вазовских моделей специальные съемники не нужны);
паяльник и паяльные принадлежности (припой, кислота);
разноцветные одножильные кабели (подбираются по цветам штатной электропроводки или распиновке конкретной электросхемы);
линейные измерители и мультиметр;
изоляционные материалы;
крепежные элементы (предпочтительны специальные пластмассовые клипсы).

Найти блок управления центральным замком проще всего при установке главного БУ автомобильной сигнализации. Например, на ВАЗе 2110 он расположен довольно неудобно.

Чаще всего, для удобства работы с монтажом элементов сигнализации приходится полностью разбирать приборную панель, дверные карты, снимать обивку багажника, разбирать электроприборы осветительных систем.

При монтаже удобно использовать провода таких же цветов, как идущие от блока управления центральным замком.

Разобрав дверную карту, можно подключить управляющие провода непосредственно к электроприводу замка.

От модели автосигнализации зависит, нужна ли покупка дополнительных реле. Иногда штатные предохранители, силовые ключи могут не выдержать добавочной нагрузки.

Самым простым способом подключения автосигнализации к центральным замкам вазовских моделей станет пайка в разрывы проводов (обычно – белого и коричневого). Для этого необходимо проложить четырехжильный кабель от двух внутренних реле блока сигнализации к восьмиконтактному разъёму управления дверными микропереключателями.

Чтобы избежать окисления, нарушения целостности проводов (это ведет к ложным срабатываниям сигнализации), необходимо соблюдать простые правила:

проводить электромонтажные работы при отключенном аккумуляторе;
соединять электропроводку только пайкой или клеммами, изолировать соединения;
использовать кабели с небольшим запасом по длине, укладывать их жгутами, надежно крепить к кузовным элементам;
соблюдать цветность кабелей для легкого поиска при переделке или ремонте.

После окончания электромонтажных работ не спешите устанавливать снятые детали на место. Окончательную сборку элементов салона, дверей, обшивки производят только после установки всех элементов противоугонной сигнализации, проведения регулировок, проверки функциональности охранной системы.

Подробно посмотреть, как подключить сигнализацию к центральному замку на ВАЗ 2110 можно на видео:
