Как подключить туманки через габариты

Схема подключения противотуманных фар

Сразу отметим, наиболее простой схемой подключения ПТФ является подключение туманок от АКБ через выключатель. Каждая противотуманная фара имеет 2 контакта для питания ламп.

На обеих фарах 1 такой контакт соединяется при помощи провода в цепь, после чего присоединяется на массу или на металлические части кузова авто путем прикручивания к корпусу болтом. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора.

При таком подключении нет рисков, что минус от кузова отгниет, ухудшится крепление или место крепления будет повреждено коррозией. Что касается вторых контактов, это плюсовые контакты, которые также соединяются проводом в цепь, после чего реализуется подключение к плюсовой клемме АКБ. При этом прямого подключения не делается, провод сначала выводят на контакт реле ПТФ.

Далее контакты реле проводами через предохранитель подсоединяют к «+» аккумулятора, а также к «-» АКБ или к массе авто. Также к плюсу аккумулятора через выключатель и предохранитель осуществляется подключение соответствующего контакта.

Что касается кнопки включения ПТФ, такую кнопку размещают на панели приборов в салоне авто в любом удобном месте. Также если машина имеют версию с ПТФ, можно купить штатный выключатель.

Реле устанавливается на монтажной плате, предохранитель устанавливается в блоке (в свободный разъем). Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей.

Второй вариант, когда схема подключения противотуманных фар предполагает подключение к «плюсу» через замок зажигания, считается более сложным. Фактически, от кнопки включения ПТФ цепь прокладывается не через предохранитель на АКБ, а на любой провод, где есть напряжение при включении зажигания.

С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

На практике, это позволяет избежать ситуаций, когда водители забывают выключить противотуманки при незаведенном моторе, что становится причиной разряда АКБ. Еще добавим, чтобы выполнить требование правил касательно включения туманок только вместе с габаритами, кнопку ПТФ обычно подсоединяют к выключателю наружного освещения. Данное решение позволяет реализовать подключение ПТФ с учетом всех правил и требований ПДД.

Схема подключения противотуманок через реле

Перед началом монтажа необходимо определиться со схемой включения:

Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC

Смотрите в видео ниже, как правильно подключить реле.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.

Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

Роль реле

Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:

• 1-ый коммутирующий — блок предохранителей;
• 2-ой коммутирующий – противотуманки;
• 1-ый управляющий — кнопка включения/выключения;
• 2-ой управляющий – масса.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Как подключить кнопку включения?

Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.

Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.

Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.

Опубликовано:
23 февраля 2017

Способы подключения противотуманных фар

Подключение ПТФ может осуществляться несколькими способами. Самый простой, если в машине с завода предусмотрено подключение туманок, то есть электросхема состоит из всех необходимых компонент: соединительных разъемов, выключателя, соединительных проводов, предохранителя, реле.

Установка, в этом случае, заключается в монтаже фар и подключении их к электросети. Этот способ можно использовать при полной комплектации машины, если нужно заменить установленные противотуманки или для усовершенствования системы освещения.

Если в базовой комплектации автомобиля нет подключения противотуманок, проводку придется прокладывать своими руками. Для этого нужно закупить необходимые компоненты: комплект проводов, реле, выключатель и др. Можно приобрести готовый комплект для монтажа противотуманных фар. Знать, как включаются противотуманные фары в электросхему автомобиля (автор видео Morgan One).

Некоторые водители сомневаются, можно ли подключить противотуманные фары к габаритам. Этого делать нельзя, так как в габаритных огнях выключатель и проводка не рассчитана на потребляемый фарами ток.

Купив комплект для подключения противотуманок универсальный, можно выполнять подключение противотуманок своими руками по следующему алгоритму:

Прокладку проводов нужно начинать с демонтажа приборной панели и подключения реле.
Сначала необходимо найти провод, идущий к подсветке приборов. Следуя по этим проводам, можно найти колодку, в которой есть свободный разъем, чтобы подключить в него реле туманок.
Вторым шагом будет подключение выключателя. Если на приборной панели есть свободная кнопка, подключаем фары к ней. Если свободной кнопки, то нужно установить новую.
На следующем этапе реле нужно соединить с аккумулятором. Провод от аккумуляторной батареи нужно подключить к 87 контакту реле

Удобнее пропустить провод под педалями.
Важно включить в электроцепь при установке предохранитель. Это убережет лампы от перегорания и спасет от пожара при коротком замыкании

Номинал предохранителя рассчитывается исходя из мощности фар. Если взять лампочки по 60 ВТ, то ток для питания фар будет составлять: 2*60 Вт/12 В = 10 А. Предохранитель нужно подбирать с большим номиналом. В рассматриваемом случае необходимо использовать предохранитель номиналом 15 А.
Теперь монтируем ПТФ в бампере. Перед тем, как поставить противотуманки, нужно разметить места для фар согласно требованиям. Монтаж ПТФ лучше на снятом бампере. После монтажа фары необходимо надежно зафиксировать с помощью креплений, которые идут с монтажным набором.
Отрицательный провод нужно замкнуть на массу (кузов машины), положительный подключаем к 30-му контакту реле.
На заключительном этапе реле устанавливается на посадочное место, закрепляется. Панель приборов возвращается на прежнее место.

Фотогалерея

1. Комплект для установки ПТФ

2. Комплект проводов для подключения

3. Процесс протягивания провода для подключения

4. Монтаж кнопки включения После установки ПТФ нужно проверить их работу и отрегулировать. Если фары слишком поднять, они потеряют свою эффективность при передвижении в плохих погодных условиях.

Требования к установке противотуманок

Назначение противотуманок – освещение дорожного полотна в условиях плохой видимости: вовремя тумана или выпадения атмосферных осадков. Головной свет во время тумана отражается от капелек воды, образуя белую стену впереди, что делает невозможным дальнейшее передвижение автомобиля. Если противотуманные фары правильно отрегулированы, то свет от них будет прижат к полотну, а дорога перед авто будет освещаться на расстоянии 10—12 метров. Водитель вправе сам решать, включать дополнительное освещение или нет.

Несмотря на то, что ПТФ являются необязательным световым оборудованием, при их установке нужно соблюдать определенные требования и знать, как подключить противотуманки. При нарушении принятых норм могут возникнуть проблемы во время прохождения техосмотра или может быть наложено административное взыскание.

При установке туманок нужно соблюдать следующие нормы:

• от дорожного полотна до фар должно быть расстояние не менее 25 см,
• ПТФ должны быть расположены симметрично на расстоянии, не превышающем 40 см от боковой плоскости машины (по внешней кромке габаритных огней),
• включать противотуманки можно только вместе с габаритами,
• если в фарах используется ксенон, то у них должна быть маркировка «D» и установлен автоматический корректор.

После установки нужно отрегулировать свет фар вместе с креплениями. Необходимо добиться, чтобы правильно падал световой луч, под нужным углом к дорожному полотну.

Инструменты и материалы

Перед приобретением ПТФ, автолюбитель должен определиться с местом их установки. На некоторых автомобилях есть специальные заглушки в бампер под противотуманки. В этом случае размер и форма фар должна подбираться согласно размерам отверстий. Если ПТФ будут монтироваться на уровне штатной оптики или на крыше, то форма и размеры не имеют значения

Важно, чтобы в комплекте были надежные крепления

При выборе ПТФ следует определиться с типом ламп. Ксенон можно устанавливать лишь в специально предназначенные фары.

При выборе следует обратить внимание на следующие факторы:

• материал изготовления – стойкий термопластик,
• корпус должен быть разборным и герметичным,
• форму лучше выбирать аэродинамическую, что снижает шумность при движении.

При использовании в качестве стекла поликарбоната, стекло лучше покрыть защитной пленкой, тогда они будут долго оставаться прозрачными.

Для самостоятельной установки нужно приобрести не только фары, но и приготовить другие материалы:

• провода,
• клеммы для соединения электропроводов,
• выключатель ПТФ в виде кнопки или ручки,
• предохранитель номиналом на 20-30 А,
• 4-х контактное реле.

Кроме того, для выполнения работ понадобится стандартный набор инструментов. Чтобы защитить бортовую сеть, подключение делается через реле (автор видео PRO.Garage).

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

 Поднять автомобиль на 15-20 см с помощью подъемного механизма.

 Отпустить (снять) защиту на бампере.

 Снять защитные фиксаторы на бамперных заглушках.

 Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

 Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

 Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

 Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

 Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

 Снять старый бампер.

 Отмерить расстояние, на котором будет располагаться новое освещение.

 Нарисовать макет выемки под противотуманные фары.

 Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

 Просверлить отверстия для крепежных элементов (болтов, саморезов).

 Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

 Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

 Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

 Настроить электропроводку.

 Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Достоинства функционального осветительного оборудования

Противотуманные фары позволяют частично снять нагрузку с глаз водителя во время вынужденной поездки в сложных погодных условиях. С их помощью удается добиться лучшего освещения дорожного полотна. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Разумеется, для этого понадобится придерживаться определенного скоростного режима. Регулирование фар осуществляется в процессе установки оборудования. Качество освещения дорожного полотна полностью зависит от настройки угла падения светового потока.

Рекомендуем: Как отремонтировать насос ГУР своими руками?

Инструкция по установке противотуманок на автомобиль через реле.

• Необходимо убрать главную панель, под которой располагаются лампочки от подсветки печного регулятора. Лампочки можно отложить в сторону, дальше они не понадобятся.
• Теперь нужно найти двухконтактный разъем. Он находится на конце провода от подсветки. Потребуется провести рукой по нему, чтобы нащупать необходимую деталь.
• Первый провод от реле подсоединяем к двухконтактному разъему, а второй прикрепляем к кнопке включения ПТФ.
• Чтобы наладить в системе 12-вольтную сеть от габаритов и 84 контакт, потребуется подвести провод к реле. Реле можно убрать в любое удобное для водителя место – за панель приборов или под нее, под обшивку кузова, в блок предохранителей и т. п.

Если вы самостоятельно подключали магнитолу, проблем не должно возникнуть. Принцип подключения хоть и не идентичен, но похож.

Теперь понадобится протянуть контакт под номером 87 к АКБ под педалями или вдоль проводки в моторный отсек.

На этом этапе рекомендуется установить предохранитель. Лучше расположить элемент как можно ближе к АКБ.

• Контакт под номер 86 протягиваем на массу к кузову.
• Противотуманки имеют по два провода – минус и плюс. Последние («плюсовые») понадобится соединить между собой и отправить на аккумулятор.
• Затем нужно направить их на реле и подсоединить к разъему под номером 30.
• «Минус» направляется на кузов.
• Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Если противотуманки не работают, проверьте правильность подключения разъемов реле. При правильной установке будут слышны щелчки.

Здесь мы рассмотрели вариант подключения противотуманных фар с питанием от печки салона. Также можно осуществить подключение от колодки подогрева заднего стекла. Для этого нужно будет использовать для питания провода от кнопки включения подогрева заднего стекла. Принцип подключения тот же, что и описан выше, только с использованием другого источника питания

В первом варианте противотуманки будут работать совместно с габаритами, а «подпитка» от кнопки подогрева заднего стекла, предполагает работу этих фар от замка зажигания. Второй вариант лучше подходит для езды в дневное время, так как противотуманки можно использовать вместо ходовых огней, не включая габаритов.

Требования к установке противотуманных фар

Как и многое автомобильное оборудование, приборы противотуманного освещения должны быть установлены и размещены правильно, в соответствии с предъявляемыми требованиями. Согласно ПДД (правил дорожного движения) на основании ГОСТ 8769-75 устанавливать противотуманные осветительные приборы разрешается исключительно в количестве 2-х штук. Располагаться они должны:

• не дальше 40 см от боковой плоскости автомобиля (по внешней кромке фары);
• не ниже 25 см от поверхности дорожного полотна (по нижней кромке фары);
• световые отверстия противотуманных осветительных приборов должны находиться ниже верхней точки светопропускающего проема фар ближнего освещения.
• углы видимости противотуманок, в пределах которых они не загораживаются какими-нибудь элементами автомашины, должны составлять: по вертикали +15–10о, по горизонтали +45–10о.

Включаться противотуманные приборы освещения должны только совместно с габаритным светом.

На современных автомобилях, как правило, о месте установки противотуманных фар уже позаботились производители транспортного средства. У большинства автомашин на бампере предусмотрены специальные места для ПТФ и если даже сам прибор отсутствует, то там, где он должен находиться, стоят заглушки. Их необходимо извлечь и вместо них установить ПТФ.

Если на автомобиле не предусмотрено место для ПТФ, то его придется подбирать. В этом случае установка противотуманных фар должна проводиться в строгом соответствии с требованиями по их размещению на автомобиле и подключению. Правильная установка и настройка этих приборов обеспечит максимальную эффективность их работы. Регулировку фар проводят после их монтажа с фиксацией предусмотренных креплений. При этом добиваются правильного угла падения светового потока на дорогу.

Распространенные ошибки

Если у автолюбителя нет опыта электромонтажных работ, устанавливая ПТФ, легко ошибиться. Чтобы правильно подсоединить фары, рекомендуется заблаговременно узнать о типичных промахах новичков.

Недочеты и проблемы:

1. Проблема возникает при подсоединении ПТФ к габаритам. Эта система не рассчитана на ток, который ей приходится выдерживать из-за внедрения дополнительной нагрузки.
   В итоге наблюдается перегрев и плавление проводов. Если ПТФ загораются вместе с габаритами, оборудование быстро выйдет из строя.
2. Если параметры монтажа ПТФ не отвечает нормам ПДД, к водителю могут предъявить претензии работники ГИБДД. Если они обнаружат нарушение установленных норм, то водитель будет оштрафован.
3. Бывает, что автолюбитель выбирает неудачное место под кнопку. Если она расположена слишком далеко, водителю сложно дотянуться до нее Это может спровоцировать ДТП.

Если вы часто ездите в условиях проблемной видимости, вам стоит поставить ПТФ. Благодаря им вы сможете лучше контролировать авто в сложных условиях, что обеспечит вам более высокий уровень безопасности при езде.

Подготовительный этап

Первое, что надо определить – это объем работ. От него зависит набор инструментов и материалов для подключения ПТФ. Самый простой случай – если установка этих осветительных элементов предусмотрена конструкцией автомобиля, но машина не оснащена ими из-за варианта комплектации. В этом случае может получиться обойтись одной отверткой для снятия заглушек и крепления светильников штатными средствами.

Если придется монтировать дополнительную электропроводку самостоятельно, в первую очередь надо определиться со схемой. Варианты схем будут в этом обзоре (далее будут даны несколько вариантов). В любом случае понадобится провод в изоляции. Его сечение выбирается по таблицам в зависимости от тока, но провод 1,5 кв.мм. подойдет в 90+ процентах случаев (за исключением сверхбольших токов и сверхсложных условий эксплуатации). К тому же такой проводник имеет достаточную механическую прочность.

Удобнее применять гибкий многожильный провод, но его зачищенные концы, которые будут подключаться под винт, надо будет облудить или снабдить обжимными наконечниками. В первом случае понадобится паяльник с расходниками. Во втором — наконечники и инструменты для обжима. Также будут нужны кусачки для нарезания проводов и монтерский нож для зачистки (или съемник изоляции). В зависимости от места и способа установки могут потребоваться также клеммы, разъемы, изоляционная лента (термоусадочная трубка), пластиковые стяжки и т.п. Эти материалы подбираются и применяются по месту.

Если для монтажа выбран одножильный провод, лужение или установка наконечников также будут желательны для повышения надежности соединения.

Для монтажа в глухой бампер дополнительно потребуется дрель с набором сверл, а также пилка для выпиливания проемов. Также сверла по металлу понадобятся для установки осветительных приборов на кронштейны.

Материалы для монтажа

Установка фар не требует от водителя специальных знаний или инструментов. Трудности могут возникнуть только при монтаже силовых кабелей, однако этот вопрос решается с помощью схем.

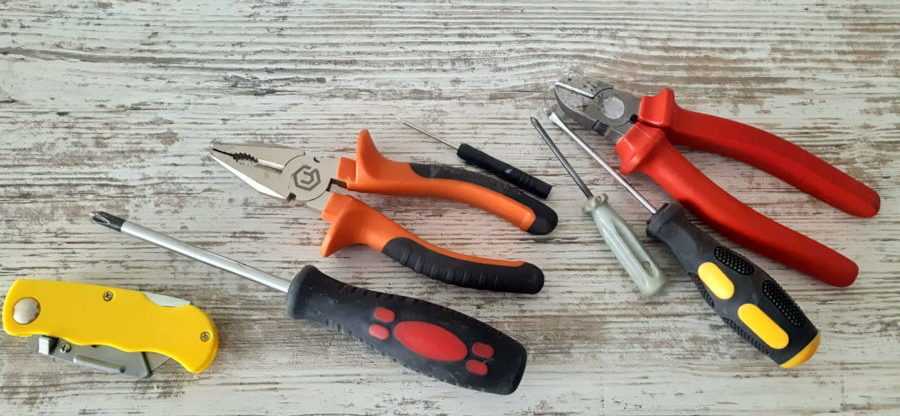

Инструменты для монтажа фар:

• чистая ткань;
• отвертка;
• дрель или шуруповерт;
• тонкое сверло;
• изолента;
• канцелярский нож;
• провода для подключения птф;
• кронштейн крепления;
• предохранитель;
• пластиковые гофры;
• стяжки.

Место соединения можно изолировать с помощью термоусадки, которая сжимается от обычной зажигалки или промышленного фена. Фары поставляются в виде комплекта подключения и содержат все необходимые детали для самостоятельного монтажа. Резиновая заглушка, которая надевается на лампу, защищает конструкцию от попадания влаги, пыли, песка

В процессе монтажа требуется соблюдать осторожность и не повредить комплектующие, которые входят в набор для подключения

Пдд и дополнительные фары

Утверждены Постановлением Совета Министров — Правительства Российской Федерации от 23 октября 1993 г. N 1090

ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО ДОПУСКУ ТРАНСПОРТНЫХ СРЕДСТВ К ЭКСПЛУАТАЦИИ И ОБЯЗАННОСТИ ДОЛЖНОСТНЫХ ЛИЦ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ДОРОЖНОГО ДВИЖЕНИЯ 11. Запрещается эксплуатация: автомобилей, автобусов, автопоездов, прицепов, мотоциклов, мопедов, тракторов и других самоходных машин, если их техническое состояние и оборудование не отвечают требованиям Перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств (согласно приложению)

Приложение к Основным положениям по допуску транспортных средств к эксплуатации и обязанностям должностных лиц по обеспечению безопасности дорожного движения

ПЕРЕЧЕНЬ НЕИСПРАВНОСТЕЙ И УСЛОВИЙ, ПРИ КОТОРЫХ ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ТРАНСПОРТНЫХ СРЕДСТВ 3. Внешние световые приборы

3.1. Количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства. Примечание. На транспортных средствах, снятых с производства, допускается установка внешних световых приборов от транспортных средств других марок и моделей.

Вот, что говорит КОАП РФ:

Статья 12.5. Управление транспортным средством при наличии неисправностей или условий, при которых эксплуатация транспортных средств запрещена

1. Управление транспортным средством при наличии неисправностей или условий, при которых в соответствии с Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению безопасности дорожного движения эксплуатация транспортного средства запрещена, за исключением неисправностей и условий, указанных в частях 2 — 6 настоящей статьи, — (в ред. Федерального закона от 22.07.2005 N 120-ФЗ) влечет предупреждение или наложение административного штрафа в размере ста рублей. (в ред. Федерального закона от 22.06.2007 N 116-ФЗ) 2. Управление транспортным средством с заведомо неисправными тормозной системой (за исключением стояночного тормоза), рулевым управлением или сцепным устройством (в составе поезда) — влечет наложение административного штрафа в размере от трехсот до пятисот рублей. (в ред. Федерального закона от 22.06.2007 N 116-ФЗ) 3. Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, — (в ред. Федерального закона от 24.07.2007 N 210-ФЗ) влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений. (часть третья введена Федеральным законом от 22.07.2005 N 120-ФЗ) 4. Управление транспортным средством, на котором без соответствующего разрешения установлены устройства для подачи специальных световых или звуковых сигналов (за исключением охранной сигнализации), — влечет лишение права управления транспортными средствами на срок от одного года до полутора лет с конфискацией указанных устройств. (часть четвертая введена Федеральным законом от 22.07.2005 N 120-ФЗ) 5. Использование при движении транспортного средства устройств для подачи специальных световых или звуковых сигналов (за исключением охранной сигнализации), установленных без соответствующего разрешения, — влечет лишение права управления транспортными средствами на срок от полутора до двух лет с конфискацией указанных устройств. (часть пятая введена Федеральным законом от 22.07.2005 N 120-ФЗ) 6. Управление транспортным средством, на наружные поверхности которого незаконно нанесены специальные цветографические схемы автомобилей оперативных служб, — влечет лишение права управления транспортными средствами на срок от одного года до полутора лет. (часть шестая введена Федеральным законом от 22.07.2005 N 120-ФЗ)
