Устройство и принцип работы автомобильных стеклоочистителей

Бескаркасные дворники лобового стекла автомобиля

Разработанный не так давно новый стиль щётки стеклоочистителя обеспечивает равномерное давление по всей поверхности лобового стекла автомобиля.

Поскольку щётка не имеет точек крепления, стеклоочиститель действует более равномерно, чем исключается преждевременный износ отдельных зон рабочих скребков.

Однако главное преимущество бескаркасного стеклоочистителя становится очевидным в зимнюю погоду.

Конструкция и фирменное исполнение

Конструкция исключает образование льда между металлической рамой и резиновым скребком, поэтому дворники продолжают успешно работать (чистить) независимо от степени обледенения.

Бескаркасный дворник в деталях: 1 – пружинистая сталь; 2 – пряжка; 3 – аэродинамическая конструкция; 4 – крышка кромки; 5 – клипса; 6 – соединитель (адаптер) к рычагу механизма движения; 7 – резиновый скребок

До недавнего времени бескаркасные автомобильные стеклоочистители являлись аксессуарами автомобилей высокого класса, подобным «Mercedes». Теперь это стандартное оборудование, которым комплектуются многие современные автомобили.

Бескаркасные щётки стеклоочистителей автомобилей предлагает ряд компаний:

Поэтому, если на автомобиле используются устаревшие системы очистки стекол, разумным решением является обновление оборудования.

Рассмотрим вариант, как установить новые бескаркасные щётки стеклоочистителя автомобиля взамен устаревших аксессуаров.

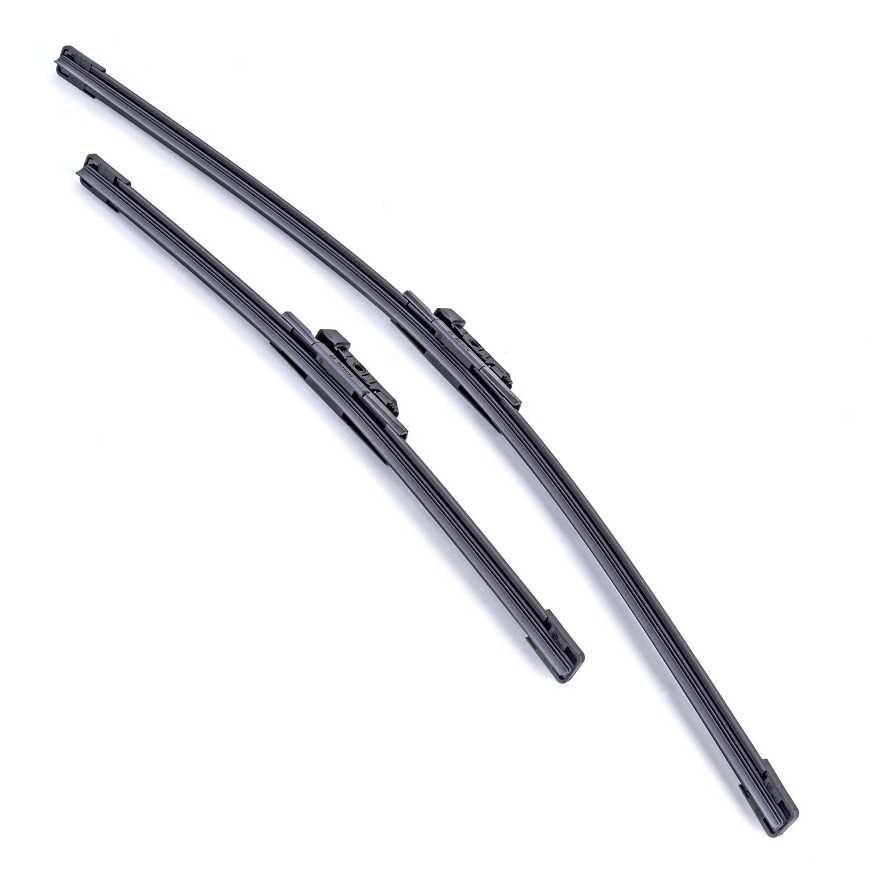

Бескаркасные щётки автомобильного стеклоочистителя

Для примера рассмотрим процедуру инсталляции изделий , которая поставляет на рынок несколько разновидностей бескаркасных автомобильных стеклоочистителей:

Стандартные — обычные чистящие щётки, подходящие на замену оригинального оборудования любого автомобиля. Качественные щётки без каркаса, соответствующие стилю и характеристикам оригинальных щёток.

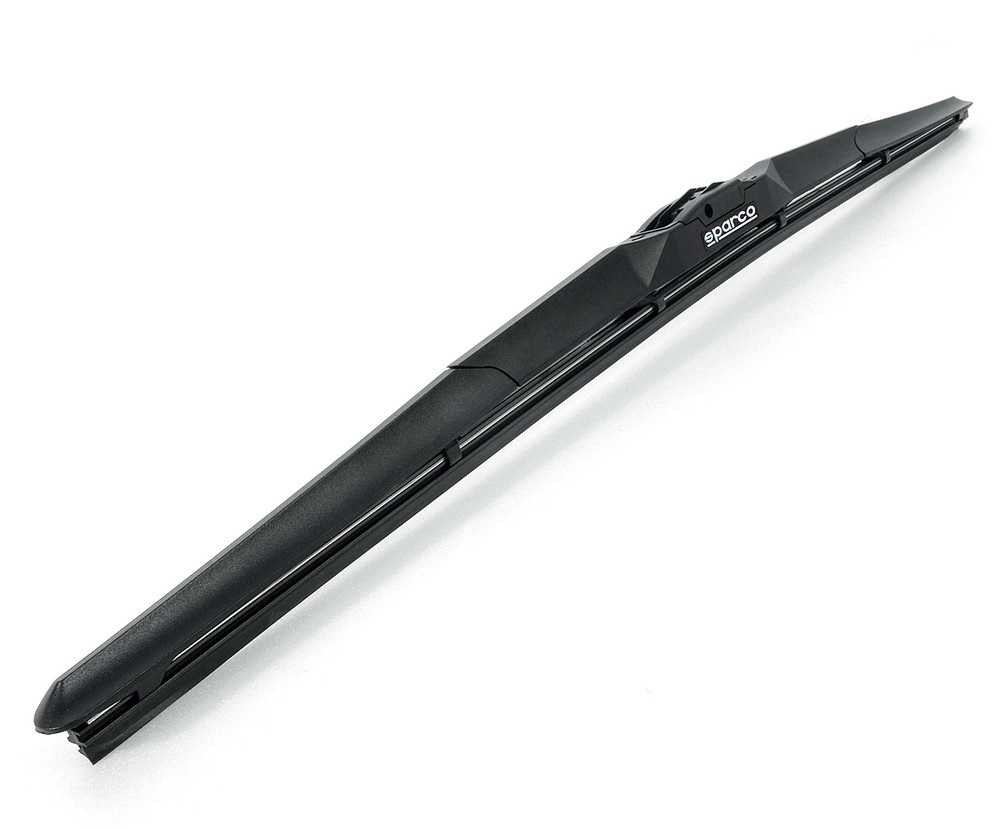

Гибридные – щётки, где сочетание лучших характеристик бескаркасных конструкций стеклоочистителей с лучшими характеристиками традиционных каркасных систем.

Зимние — щётки под лобовое стекло автомобиля, специально предназначенные для эксплуатации в зимний период. Восемь точек давления помогают эффективно избавляться от снега и льда на лобовом стекле.

Лучевые – этот вариант щёток автомобильного бескаркасного стеклоочистителя отличается тем, что конструкция имеет бесконечное количество точек давления на скребок, чем обеспечивается лучший контакт с ветровым стеклом.

Задние – модификация щёток стеклоочистителя для установки на заднее стекло. Обеспечивают безопасную видимость заднего хода в любых условиях движения.

Пошаговая инструкция обновления

Прежде всего, следует избавиться от старых конструкций. Для этого потребуется выполнить следующие действия:

Отделить рычаг стеклоочистителя от лобового стекла и удерживать перпендикулярно лобовому стеклу

Необходимо соблюдать осторожность при перемещении рычага. Этот элемент удерживают сильные пружины и в случае отскока назад, существует риск повреждения лобового стекла.
Снять старую щётку стеклоочистителя

Для этого найти шарнир, где резиновая полоса соприкасается с металлической арматурой. В этом месте на шарнире находится небольшая вкладка или пробка. Нажимом на этот элемент снимается фиксация щётки стеклоочистителя.
Приступить к установке нового аксессуара.

Рекомендации по эксплуатации

Стеклоочиститель не должен работать всухую, жидкость для стеклоомывателя надо выбирать качественную, согласно сезону.

На стоянке в морозную погоду, чтобы не примерзли дворники, их надо поднимать.

Сильно обледенелое стекло надо очистить самостоятельно, при помощи скребка.

Периодически промывать дворники, удалять забившийся песок и мелкий мусор.

Восстановить изношенные детали практически невозможно и специалисты рекомендуют их менять:

• раз в полгода, в начале летнего и зимнего периодов;
• после каждых 30 000 км пробега.

Качество работы дворников напрямую зависит от соблюдения инструкций завода- изготовителя, которые он прилагает к используемым стеклоочистителям и, для своей же безопасности, надо не забывать вовремя их менять.

Как поменять дворники на машине

Итак, вы думаете о том, как поменять дворники на машине. Во-первых, необходимо выяснить, какая часть их конструкции нуждается в замене. Щетки включают в себя три основных элемента – нижний рычаг, выходящий из нижней части лобового стекла, металлическое лезвие, крепящееся к рычагу и резиновую рабочую поверхность, очищающую стекло. В большинстве случаев при низкой эффективности работы стеклоочистителей достаточно поменять пришедшую в негодность резинку.

Необходимо приобрести новые лезвия. Чтобы не ошибиться с размерами, определите и запишите длину старых щеток, которые нужно поменять. Остается только пойти в магазин и выбрать резиновые лезвия аналогичного размера.

Учтите, что длина левого и правого дворников может различаться на несколько сантиметров.

Стоимость стеклоочистителей составляет примерно 500 рублей за одно лезвие. Зная, как поменять дворники на машине самостоятельно, вы можете сэкономить на обращении в сервис.

Чтобы поменять щетки на машине, выполните следующие действия:

• Приподнимите металлический рычаг, расположенный на стекле, поставив его перпендикулярно. Во время установки резинки действуйте аккуратно, закрепленный на пружине рычаг в случае падения может повредить лобовое стекло.
• Снимите старую щетку. В месте соединения резиновой ленты с металлической ручкой расположен пластиковый зажим, служащий для крепления лезвия. Нажав на него, отсоедините изношенный стеклоочиститель от ручки.
• Некоторые щетки крепятся не с помощью крючка, а за счет защелки.
• Собираясь поменять дворники на машине, следите за тем, чтобы расстояние между рычагом и стеклом было как можно большим.
• Можно положить на стекло, например, полотенце, которое предотвратит повреждение стекла, если вдруг рычаг в процессе замены упадет на него.
• Прикрепите новый дворник к рычагу в том же месте, где вы сняли старую щетку. О том, что стеклоочиститель встал на место, будет свидетельствовать щелчок зажима. Теперь можно возвращать дворник на стекло.
• Второй дворник нужно поменять аналогичным образом. В процессе установки не перепутайте правую и левую щетку, имеющие разные размеры.

Измеряем длину щеток

Чтобы дворники очищали лобовое стекло от одного края до другого, важно правильно подобрать их длину. Если на машине стоят заводские дворники, просто измерьте их рулеткой

Не поленитесь измерить оба дворника, так как у некоторых моделей авто они имеют разную длину. Как правило, со стороны водителя щетка длиннее. Если длина разная, придется покупать стеклоочистители поштучно разного размера. У многих моделей они одинаковые. Например, дворники на Лада «Приора» имеют длину по 51 см оба. Можно купить комплект из двух штук. Кстати, производители указывают длину в сантиметрах и дюймах. Например, 17 дюймов – это 43 см.

Что делать, если на машине стоят незаводские дворники? Бывает такое, когда предыдущий владелец автомобиля установил не подходящие по размеру изделия. Например, если они слишком длинные, то край резинки попадает на кузов и задирается – щетка неполностью прилегает к стеклу и вообще его не чистит. А бывают и короткие резинки, которые не достают до краев лобового стекла – там остаются грязные разводы и засыхают серой рамкой. В таких случаях лучше узнать заводские параметры щеток.

На основе самых популярных запросов автолюбителей мы составили две таблицы, в которых собрали примеры моделей машин с рекомендуемыми параметрами щеток стеклоочистителей. Для удобства мы разделили их на автомобили российского производства и иномарки.

Система стеклоочистителя лобового стекла

Штатные очистители ветрового стекла предназначены для удаления грязи, пыли, а также избыточных осадков с его поверхности. Это позволяет увеличить видимость дороги в любой момент, включая плохие погодные условия: сильный дождь или снег. Для большей эффективности устройство сочетают со стеклоомывателем, который распыляет на поверхность стекла специальную омывающую жидкость под высоким давлением. Таким образом, происходит очистка стекла от прилипшей грязи и насекомых.

В некоторых автомобилях предусмотрен задний стеклоочиститель, а также специальные устройства для очистки передних фар (омыватель). Это позволяет обеспечить безопасность движения при любых погодных условиях. Частота и длительность работы стеклоочистителей регулируется водителем из салона.

Инструкция по замене

Процесс и способ замены дворников идентичен на всех автомобилях и совсем не сложен. Инструкция по замене стеклоочистителей:

1. Нужно определить уровень износа стеклоочистителей. Тщательно осмотрите три элемента детали: рычаг снизу, лезвие из металла около рычага и саму щётку из резины. Чаще всего меняют именно щётки, так как они более всего изнашиваются из-за трения резины о стекло. Если резина износилась, это легко увидеть при работе, щётка плохо очищает стекло от снега и загрязнений.
2. Нужно приобрести лезвия для замены. Рулеткой необходимо замерить длину уплотнителей из резины, и при выборе новеньких щёток придерживайтесь старых величин. При покупке нужно знать, что длина резиновых щёток между собой может отличаться.
3. Приподнимите стальной рычаг, держа его вертикально по отношению к ветровому окну. Нужно учесть, что эта система на пружине, и в любой момент щётка может ударить по окну и разбить его. Снимите изношенную резину и внимательно осмотрите стык его и стальной ручки. В соединении должен быть фиксатор из пластика, с помощью него присоединяется резиновая основа. Аккуратно нажмите на прижим и удалите изношенную щётку с основания. Есть «дворники», крепящиеся на крючке.
4. Выполняя смену резины, нужно смотреть, чтобы сам рычаг был на наибольшей дистанции от окна. Чтобы защитить его, можно положить на него мягкую ткань. Крепим купленный стеклоочиститель: вставьте новенькую резиновую щётку на место изношенной, и закрепите её до характерного щелчка.
5. То же самое нужно сделать и с другим стеклоочистителем. Проконтролируйте величину щёток. Если один был длиннее, а другой короче, то новый комплект монтируйте, поэтому же принципу.
6. Если стеклоочистители не функционируют, а сменить их нужно, то приподнимите капот и отыщите чёрный колпачок на передней оси рычага, слегка подденьте его и уберите. Рычаг снимается сильным движением, как бы стягивается с небольшого шлицевого соединения. Монтируя старую систему назад, установите рычаги так, чтобы элемент слева был на шесть сантиметров ниже ветрового стекла.
7. «Дворник» справа устанавливаем идентично, ориентируясь на маркировку, которая находится под ветровым окном. Приступая к монтажу «дворников», установите на прежнее место движок системы.

Виды крепления щёток стеклоочистителя

Типы крепления щёток стеклоочистителя:

• «Крючок» или «Hook», «J-hook». Это крепление выпускается давно, это многофункциональное крепление, обозначающееся «U». Величины его разные, но очень востребованные — 9Х3, 9Х4.
• «Боковой штырь» или «S >

Изготовители щёток автомобильных «дворников» без каркаса пошли различными путями. Выпуск «дворников» со специальным крепежом для определённых марок авто. Так делают компании «BOSCH» и «Valeo».

Достоинствами такого метода является сомкнутость крепежей, также можно учитывать кривизну ветрового стекла определённых марок авто. К недостаткам относится широкий выбор модификаций, что делает выбор их сложнее, а стоимость выше.

Выпуск стеклоочистителей с универсальным крепежом. Достоинством является большая универсальность «дворников» и лёгкость выбора под любую машину. Недостатком считается плохая аэродинамика, в сравнении со специальным крепежом и трудность монтажа.

Виды щеток

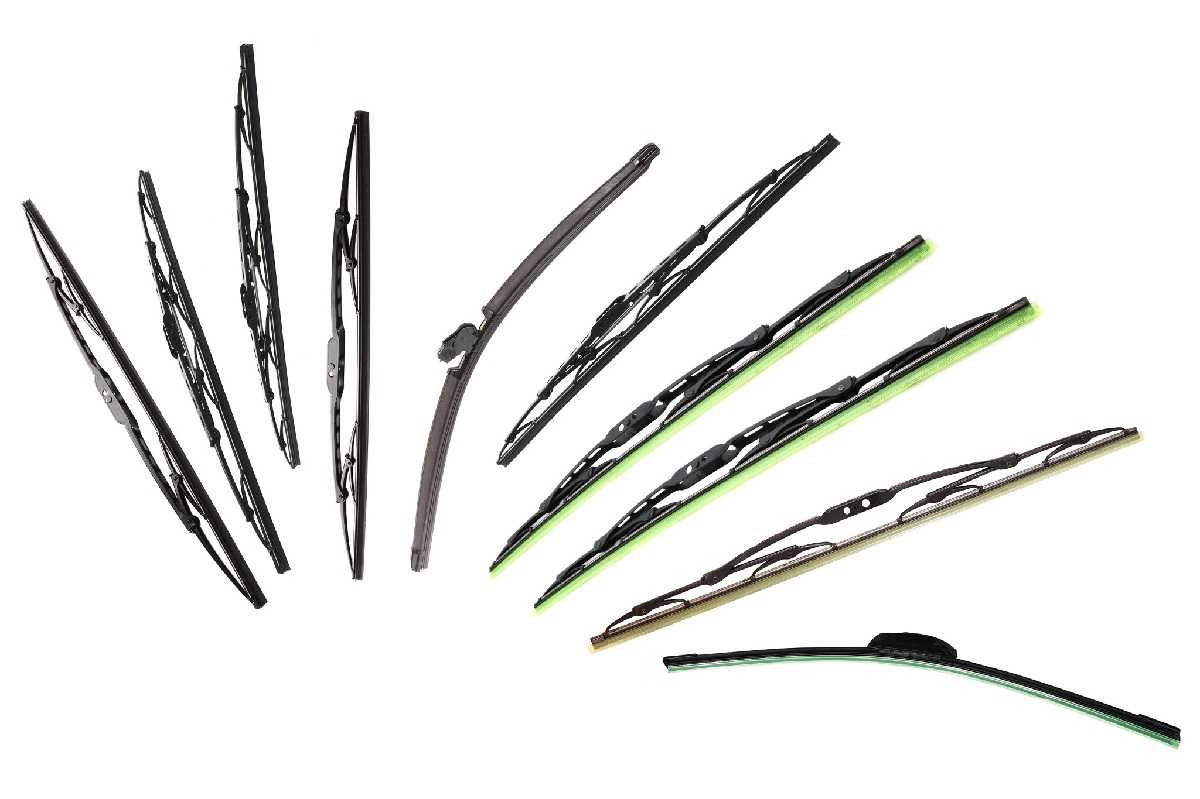

Производители автомобилей предоставляют владельцам машин выбор типа щеток. В зависимости от конструкции и эксплуатационных характеристик, они могут быть следующих видов:

Каркасные щетки — оптимальный и доступный вариант. Они хорошо адаптируются под рабочую поверхность ветрового стекла, но ухудшают качество очистки при минусовых температурах и высоких скоростях. Бескаркасные стеклоочистители — более дорогой вариант, обеспечивающий качественную очистку стекла. Устройство более стойкое к замерзанию, а также дольше служит в эксплуатации. Из недостатков необходимо отметить сложность подбора щеток для обеспечения правильного прилегания к стеклу. Гибридные стеклоочистители — их часто называют зимними благодаря закрытой конструкции и влагостойкости

Идеально подходят для регионов с низкими температурами, где важно обеспечить работоспособность очистительной системы

Виды крепления стеклоочистителей

Перед покупкой новых щеток, нужно определить тип их крепления. Для этого дворник, отстегнув защелку, снимают, и смотрят, как оно выглядит. Стеклоочистители могут иметь следующие крепления:

1. Крючок (Нооk, J-hook) представляет собой самую старую разновидность креплений, как правило, обозначающихся буквой U. Их размер не имеет единого стандарта, но чаще всего встречаются 9х3 и 9х4.
2. Боковой штырь (Палец, Side pin), иногда называют Pin in Arm. Данный вид крепления появился на европейских автомобилях, начиная с 2005 г.
3. Push Button – распространенное крепление, чаще встречается на автомобилях Вольво, Рено, Фольксваген, Форд, Ситроен.

1. Pin Lock – используют автомобильные фирмы Ауди, Мерседес-Бенц и Сеат.
2. Боковое крепление (Side mounting) не получило широкого распространения, ранее использовалось американскими автопроизводителями, а в настоящее время встречается на автомобилях Рено.
3. Боковой зажим (Pinch Tab). Применяется в основном на автомобилях европейских фирм – Ауди, Сааб, Фиат, и отдельных моделях Опель или Мерседес.
4. Штыковой замок (Bayonet Arm) применяют Рено с 2004 г. и Сааб, а также классические модели Лады. Разновидность с двумя отверстиями для винтового крепления нашла применение на грузовом транспорте.
5. Верхний замок (Top Lock) мало распространен. Его можно встретить на автомобилях BMW 5 и 6 серий.
6. Клешня (Claw) мало распространен, в основном на автомобиле Ауди А6.

ТОП 3 — Denso Wiper Blade

На третьем месте находятся гибридные дворники Denso Wiper Blade. Основным преимуществом дворников стеклоочистителей является качественный каркас из нержавеющей стали, рабочие резинки легко заменяются, ходовая часть — качественная и надежная. За счет всех этих пунктов, дворники на машину Денсо Вайпер Блейд является лучшим вариантом, который можно купить на в Украине.

На производстве автомобильных дворников, компания производитель использует качественную и натуральную резину, что увеличивает качество работы и срок эксплуатации. В конструкции дворников лобового стекла вмонтированы низкопрофельные вставки, которые позволяют сильнее прижиматься к рабочей поверхности. Качественная сборка всех деталей, позволяет дворникам эффективно работать годами, без скрипов и прочего.

Достоинства:

• Можно использовать на большом разновидности автомобильных стекол;
• Легкость самостоятельной установки и замены;
• Хорошо делает свою работу.

7 место — Alca Super Flat

Стеклоочистители Alca Super Flat — являются очень качественными и надежными, настоящего европейского качества, но с украинской ценой.

Резиновая вставка, которая прилегает к ветровому стеклу, покрыта высококачественным графитовым составом. Такой состав отлично справляется с любым объемом осадков и предохраняет от обледенения. Еще одним преимуществом является тот факт, что в резине присутствует мелкий турмалин, который не допускает появления масляной пленки на стекле.

В комплекте идет запасная щетка и переходник, который позволяет монтировать ее на любой тип крепления стеклоочистителя. Дворник относится к бескаркасному виду, что гарантирует долгое его использование. Щетка плотно прилегает к лобовому стеклу, даже на высоких скоростях и справляется со своей задачей на все 100%.

Alca Super Flat является универсальной и подходит для установки как на леворучные, так и на авто с правым расположением руля. Для этого изделия, нет ограничений по времени использованию, можно пользоваться как зимой, так и летом.

Преимущества:

• Не теряют в качестве работы при низких температурах;
• Отличное качество очистки поверхности;
• Широко популярны во всех точках страны. Можно купить практически в любом магазине и заправках;
• Всесезонность;
• Длительная стойкость в эксплуатации;
• Будучи сильно изношенными, не оставляет царапины и полосы.

Недостатки:

• Не подходят на марки авто BMW;
• Если понадобится заменить резинки, то без практики, это будет сделать очень проблематично.

Система стеклоочистителя лобового стекла

Штатные очистители ветрового стекла предназначены для удаления грязи, пыли, а также избыточных осадков с его поверхности. Это позволяет увеличить видимость дороги в любой момент, включая плохие погодные условия: сильный дождь или снег. Для большей эффективности устройство сочетают со стеклоомывателем, который распыляет на поверхность стекла специальную омывающую жидкость под высоким давлением. Таким образом, происходит очистка стекла от прилипшей грязи и насекомых.

В некоторых автомобилях предусмотрен задний стеклоочиститель, а также специальные устройства для очистки передних фар (омыватель). Это позволяет обеспечить безопасность движения при любых погодных условиях. Частота и длительность работы стеклоочистителей регулируется водителем из салона.

Открепление старых дворников

На современные автомобили чаще всего ставят крепление «крючок». Его демонтаж и монтаж достаточно просты:

Герметик системы охлаждения двигателя — обзор лучших производителей

Главное, здесь чтобы не дать воздействовать прижимной пружины по стеклу, поэтому соблюдайте осторожность. А для страховки всегда подстилайте плотную ткань на стекло

Если на автомобиле стоит другое крепление типа: Pushbutton, Sidepin, Pinchtab, Pushbutton и т. д. тогда при некоторой смекалке вы с ними тоже разберётесь.

Иногда к упаковке новых щёток прилагают инструкцию по демонтажу и монтажу. Это помогает понять, как поставить их, даже с малораспространенным креплением. Процесс установки новых дворников представляет собой обратный процесс, проблем быть не должно. Исключение может быть только для универсальных переходников.

Их производят известные бренды. Они применимы даже для автомобилей предыдущих поколений. Если у вас не получается, обратитесь за помощью к более опытным друзьям, они помогут. Или на станцию технического обслуживания, там вас могут обслужить и заодно проинструктировать. И следующий раз, будет более удачным.

Крепление щеток стеклоочистителя -«Крючок» или «Hook» или «J-hook»

Это самое старое и универсальное крепление. Обычно его обозначают буквой «U». Размеры «крючка» могут различаться, самые распространенные — 9х3 и 9х4. Хотя бывают и другие: например у некоторых моделей Audi встречаются очень маленькие крючки, а у американской Subaru Tribeca B9 на водительской щетке крючок «грузового» класса 12х4. На Honda Civic 4D/5D первых годов выпуска крючок дополнен специальным профилем на поводке, элемент крепления дополнительно закрывается декоративным колпачком. Купить щетки стеклоочистителя с креплением крючок 9×3 и крючок 9х4. Подробнее о креплении «Крючок» и видео-инструкции по установке.

Автомобильные стеклоочистители (дворники) и их щётки

Во время движения автомобиля ничто не должно препятствовать обзору водителя. Однако, нередко нам приходится отправляться в путь в непогоду, когда из-за проливного дождя видимость становится ограниченной и вовремя увидеть все возможные препятствия становится всё труднее. На помощь в таких ситуациях приходят щётки стеклоочистителей, которые большинству из нас известны также под названием «дворники».

Роль щёток стеклоочистителей нельзя недооценивать. Например, в случае, если дворник, расположенный с водительской стороны, вдруг перестаёт работать, движение в сложных дорожных условиях необходимо незамедлительно прекратить. Но не менее опасно ездить и с изношенными дворниками, которые уже не могут справиться с поставленной задачей так, как того требует ситуация.

Щётки стеклоочистителей бывают двух видов: каркасные и бескаркасные. Первые представляют собой конструкцию, к металлическим частям которой приделана резиновая щётка. Бескаркасные выглядят как обычные продолговатые, чуть изогнутые, резинки, плотно прилегающие к поверхности ветрового окна. Какие из них справляются с удалением влаги с поверхности лучше – сказать однозначно невозможно. Многое здесь зависит от формы стекла, но первостепенную роль играет всё же общее состояние дворников.

Поскольку рабочая поверхность щёток стеклоочистителей состоит из резины, в результате трения о стекло она неизбежно изнашивается. Менять дворники рекомендуется ежегодно, даже в том случае, если ездить в непогоду вам не доводилось. Объясняется эта необходимость тем, что на тонких краях резины оседают частички песка и пыли, которые во время работы оставляют на поверхности стекла царапины.

Обнаружив, что вместо удаления влаги стеклоочистители размазывают её по стеклу, оставляя заметные разводы, стоит задуматься о преждевременной их замене. Недостаточное очищение поверхности связано с износом отдельного участка дворника

Конечно, можно не заострять на этом внимание и продолжать ездить, как ни в чём не бывало, однако в экстренной ситуации всю возможную степень дискомфорта вам придётся ощутить в полной мере

Не стоит забывать о необходимости регулярной чистки рабочей поверхности дворников. Для эффективного удаления налёта грязи предусмотрены специальные чистящие устройства. Однако, справиться с процедурой вполне возможно и подручными средствами. Нужно всего-то протереть чистой тряпкой резиновую часть стеклоочистителя и надолго забыть о проблеме.

Стоит отметить, что для каждого автомобиля предусмотрен определённый размер дворников. Узнать его можно из руководства по эксплуатации транспортного средства. Впрочем, иногда водители несколько модифицируют систему, рассчитывая этим увеличить зону работы дворников. Для этого они приобретают щётки несколько большего размера. Однако, в таком случае необходимо следить за тем, чтобы стеклоочистители не перекрывали друг друга, тем самым сводя на нет преимущества «модернизации».

Сегодня на рынке представлены дворники разных фирм-производителей и разной ценовой категории. Конечно, предпочтительнее будет выбрать продукцию известного бренда, соответствующую всем стандартам качества. Однако, даже самые дорогие щётки стеклоочистителей следует в обязательном порядке менять через год. В противном случае, поверхность вашего ветрового окна покроется царапинами, благодаря чему обзор станет только хуже.

Виды дворников для авто, способы крепления

Автомобильные стеклоочистители необходимы в любое время года – зимой они расчищают лобовое стекло от снега, весной и осенью от грязи, летом защищают от дождя. При этом подобрать правильные крайне сложно, многие водители просто не понимают, чем разные виды дворников отличаются друг от друга.

По своей структуре они делятся на:

• каркасные;
• бескаркасные;
• комбинированные.

Каркасные автощётки

Каркасные автощётки выпускаются уже долгие десятилетия – ими оснащены практически все старые ТС. Модель представляет собой комбинацию:

• коромысел;
• шарниров.

Они могут быть из пластика или металла.

Плюсы и минусы

доступную стоимость
плотное прилегание
высокую жёсткость

залипание в морозы
образование ржавчины
неравномерный износ

Автомастера рекомендуют менять каркасные щётки раз в сезон.

Бескаркасные автомобильные щетки

Бескаркасные модели относительно редкие. Каждый автомобильный бренд выпускает свой вид щёток – установить на машину «чужой» не получится. Конструкция бескаркасного варианта проста – металлическая пластина, вставляющаяся в корпус из пластика, к которому крепится лента с щетиной.

Плюсы и минусы

бесшумность
отсутствие склонности к обледенению
минимум люфтов
незначительная нагрузка на приводную систему

дорогостоящий вариант
неплотное прилегание к стеклу
индивидуальный конструктив для каждой модели авто

Менять дворники приходится раз в полгода.

Комбинированные щётки

Комбинированные щётки – сочетание двух предыдущих технологий. Они состоят из шарниров и коромысел и имеют защитный кожух из высокопрочного пластика.

Плюсы и минусы

обладают хорошей прижимностью
компактны
достаточно жёсткие
устойчивы к разным видам повреждений
меняются они один раз в год

цена выше средней в сегменте

Также выделяют дворники:

• зимние;
• всесезонные.

Современные зимние щётки конструктивно просты и имеют:

• дополнительный защитный чехол;
• морозостойкие пластиковые элементы.

Универсальные модели чаще всего делают с изогнутой чистящей пластиной и короткой щетиной.

Как подобрать дворники видео

3 Рекомендации при замене щеток стеклоочистителя

Какие бы щетки не стояли на стеклах вашего автомобиля, процедура их замены, как вы уже могли убедиться, не занимает много времени и не требует много усилий. Менять щетки стеклоочистителя рекомендуется не реже чем каждые 30 тысяч километров пробега, однако, если вас устраивает работа дворников, они не скрипят, не ржавеют и не деформируются, то не обязательно прибегать к замене, как этого требуют нормы. Кроме того, рекомендуется покупать фирменные дворники для своего автомобиля, так как в этом случае, их работа будет более надежной, да и менять их придется гораздо реже.

Еще один важный совет. При замене дворников обязательно накройте лобовое стекло плотным покрывалом. В случае непредвиденного падения дворника под действием пружины, это поможет сохранить стекло. И помните, что щетки стеклоочистителя – это важный механизм, от которого зависит безопасность водителя и пассажиров, поэтому ездить с неисправными дворниками запрещено законодательством. Если исходить из правил ГОСТа, то исправные щетки стеклоочистителя на автомобиле должны полностью очищать поверхность стекла за 5 ровных «взмахов», если для этого им требуется больше времени, значит, скоро дворники придется менять.

голоса

Рейтинг статьи

Как работают стеклоочистители на автомобиле, разбираем систему

Такая простая конструкция как стеклоочистители на автомобиле, но кто же знал, что даже они могут преподнести конструкционные сюрпризы? Посмотрим на схему работы и конструкцию обычного стеклоочистителя.

В автомобиле существует множество запчастей, которые как мы неверно считаем второстепенны. Это данность, которую мы считаем таковой, а значит часто мы не замечаем насколько увлекательной может быть конструкция той или иной части машины. Эти штуковины работают и хорошо и зачем знать устройство этих «серых мышек»? А между прочим, это крайне увлекательный и разнообразный мир. В него входит и такой элемент без которого невероятно представить безопасное и комфортное передвижение во время разнообразных осадков, — автомобильных очистителей лобового стекла.

Мы поднимаем рычажок и «дворники» начитают движение по ветровому стеклу за счет действия электромотора. Действительно, так они работают, но описание крайне базовое, на самом деле все гораздо разнообразнее и веселее.

Как установить щетки

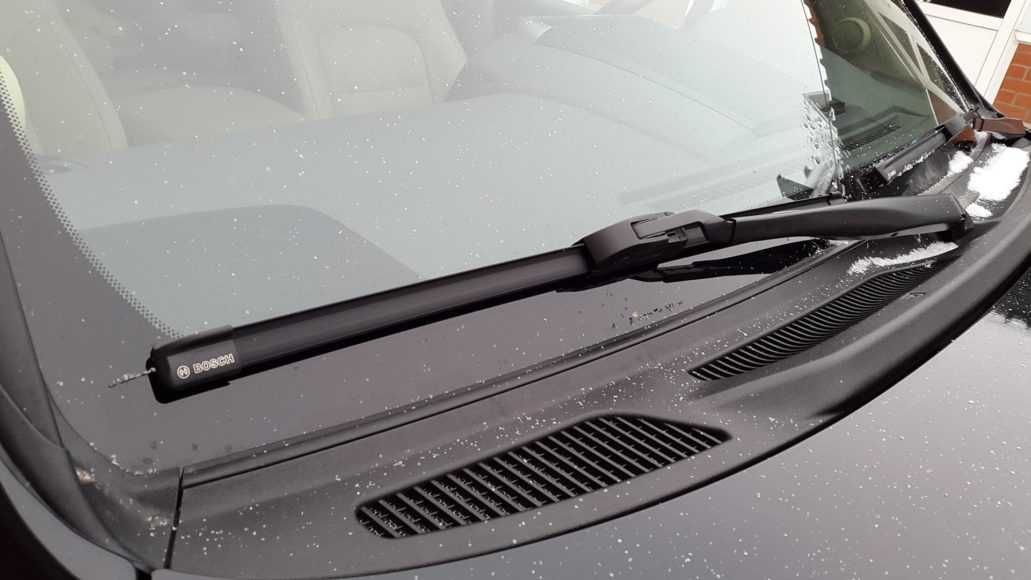

В этом пункте рассмотрим, как установить бескаркасные щетки стеклоочистителя на автомобиль. Сразу стоит отметить, что бескаркасные дворники, в отличие от каркасных, гораздо проще монтировать, ведь здесь основой всей системы является специальная упругая стальная пластина.

Вот краткая инструкция по установке:

1. Откручиваем шпильки от старых дворников.
2. Вынимаем корпус стеклоочистителя и завинчивающиеся крышки.
3. Откручиваем остальные крепления, аккуратно (болты крепят и дворники и моторчики привода).
4. Устанавливаем новые дворники по вышеизложенному плану, но в обратном порядке.

Как видите, установка бескаркасных щеток стеклоочистителя – простой и достаточно быстрый процесс. Кстати, если ваши дворники идут с системой обогрева, то соответствующие силовые контакты необходимо подключить от приводного мотора, а дальше схема установки такая же, как и у обычных моделей.

Таблица с примерами иномарок

Марка и модель авто	Длина щетки со стороны водителя / со стороны пассажира, см	Тип крепления
Hyndai Solaris	65/40	Крючок
Ford Focus 1	55/48	Крючок
Ford Focus 2	66/43	Боковой штырь
Ford Focus 3	71	Кнопка
Mazda CX-5	60/45	Крючок
Kia Rio универсал, седан с 2000 до 2004 г.в.	53/45	Крючок
Kia Rio седан с 2005 г.в., хэтчбек до 2010 г.в.	56/40	Крючок
Kia Rio хэтчбек с 2011 г.в.	66/40	Крючок
Kia Sportage I	50/50	Крючок
Kia Sportage II	60/40	Крючок
Kia Sportage III	60/45	Крючок
Kia Sportage IV	65/40	Крючок
Chevrolet Cruze	61/45	Крючок
Daewoo Nexia	45/45	Крючок
Daewoo Matiz	53/40	Крючок
Renault Logan 1	50/50	Крючок
Renault Logan 2 до 2015 г.в.	55/50	Крючок
Renault Logan 2 с конца 2015 г.в.	55/50	Штырьковой замок
Skoda Octavia 1 поколения	53/48	Крючок
Skoda Octavia 2 поколения – А5	60/48	Боковой штырь
Skoda Octavia 3 поколения – А7	60/48	Кнопка
Nissan X-Trail I и II	60/40	Крючок
Nissan X-Trail III	65/40	Крючок
Nissan Qashkai 1 поколения	61/40	Боковой зажим
Nissan Qashkai 2 поколения	65/40	Крючок
Volkswagen Polo седан	60/40	Крючок
Toyota Corolla IX	60/40	Крючок
Toyota Corolla X и XI	65/35	Крючок
Toyota Camry 3 поколения	60/48	Крючок
Toyota Camry 4 поколения	60/50	Крючок

Если вы не нашли в таблице свой автомобиль, воспользуйтесь поиском в интернете, например, щетки стеклоочистителя шкода йети – вам будут предложены подходящие сайты. Теперь вы знаете, какие параметры вам нужно смотреть, поэтому поиск займет всего несколько минут.

Какие щетки лучше выбрать для своего автомобиля

Выбирая эти элементы для машины, любой автовладелец стремится получить наиболее оптимальное сочетание параметров цена/качество. Традиционные шарнирные дворники стоят дешевле, нежели бескаркасные аналоги, но взамен последние обеспечивают куда более высокую надежность и долговечность.

Итак, мы выяснили, что собой представляют автомобильные дворники бескаркасного типа, обсудили их преимущества и недостатки, поделились с вами рекомендациями относительно особенностей установки такого рода конструкций и замены их в случае неисправности. Успехов!

Главная страница » Как установить бескаркасный стеклоочиститель автомобиля?

Долгое время стеклоочиститель автомобиля имел традиционную конструкцию — тонкая резиновая полоса на упругой металлической раме. В свою очередь рама крепилась к металлическому кронштейну через пружинистую опору, которая прикреплялась болтами к поворотному штифту. Поворотный штифт приводился в движение электродвигателем посредством пары длинных рычагов. Несомненно, время от времени стеклоочистители автомобилей модернизировались. Однако эффект от работы таких устройств по-прежнему оставлял желать лучшего. И вот, появился бескаркасный стеклоочиститель — кардинально новая система.

Какие стеклоочистители лучше купить: советы покупателям

Будьте бдительны и не покупайте подделки. Иногда их крайне сложно отличить от оригинала. Но если потенциальный покупатель потратит время на изучение заявленных особенностей и характеристик на официальном сайте производителя, он сможет заметить даже небольшие отклонения от нормы: в цвете, размере, покрытии и других параметрах.

Перед покупкой щетки стеклоочистителя обратите внимание на следующие критерии:

1. Длинный. Авторемонтники и дилеры традиционно рекомендуют ориентироваться на заводской комплект, установленный на автомобиль. Но в последние годы набирает силу тренд покупать кисти разного размера. Специалисты допускают такой вариант, но имейте в виду, что по ходу движения они не должны мешать друг другу.
2. Тип консьержа. Покупайте только ту версию, которая соответствует условиям эксплуатации.
3. Маунты. Несоответствие типов крепления на автомобиле и щетках не позволит надежно закрепить их. А в некоторых случаях их будет невозможно даже сделать.
4. Дефекты Даже незначительные дефекты являются браком, который приведет к снижению работоспособности в процессе эксплуатации.
5. Дополнительные опции. Чаще всего в эту категорию попадают новинки отопления. Но специалисты считают эту функцию неработоспособной: в мягкие зимы она не нужна, а в мороз выходит из строя из-за перегрузок.

Хорошие и правильно подобранные автоматические щетки – это безопасная езда в любую погоду. Поэтому стоит уделить время изучению проблемы и купить оптимальный вариант.

Процедура замены щёток стеклоочистителя

Отводим нижний рычаг от лобового стекла автомобиля. Для этого его необходимо поднять за место крепления данного элемента к держателю дворников, изготовленному из металла. Его необходимо довести до устойчивой позиции. Отметим, что используется пружина, поэтому рычаг нужно поднять до конца. В противном случае может произойти его возврат к начальному положению, причем в отдельных случаях это может привести к повреждению ветрового стекла.
Отсоединяем щётку стеклоочистителя, которая уже отработала своё
Обратите внимание на место стыка, в котором лезвие щётки соединяется с держателем. В этом месте расположена пробка из пластмассы, удерживающая лезвие
Необходимо нажать на данную пробку и отсоединить щётку (ниже приведено фото).

В некоторых случаях для замены дворников необходимо изменить положение специальных флажков, удерживающих щётку на месте.
Обязательно следите за тем, чтобы на протяжении выполнения процедуры замены резинок на дворниках нижний рычаг не ударил ветровое стекло, поскольку последствия могут быть крайне печальными. Иногда для защиты стекла лучше применить полотенце, что поможет избежать непредвиденных ситуаций.
Далее нужно заменить щетки стеклоочистителя

Их нужно вставить в держатель и осторожно повернуть новый резиновый элемент, чтобы крюк занял свое место. Затем крюк надо закрепить и вернуть уже весь дворник в базовую позицию на ветровом стекле.

Аналогичные действия повторяем с другим стеклоочистителем

Не забудьте проверить, не ошиблись ли вы при выборе правой и левой стороны.

Для наглядности мы публикуем также видео о том, как снять дворники (щетки стеклоочистителя) и заменить их легко и просто:
