Рессоры на легковой прицеп: какие выбрать и как установить своими руками

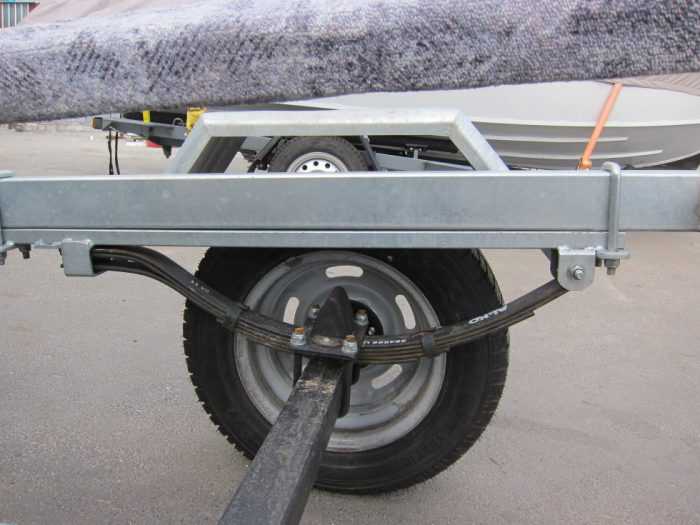

Плавающая

Основной производитель Алко (Al-ko). Плавающая или скользящая.Такое название они получили потому, что при сжатии, наезжая на неровность, задний конец рессоры скользит по направляющей, расположенной на раме. Сама рессора закреплена на одном переднем шарнире. Хорошо это или плохо, думаю, что тут и так все понятно.

Главным плюсом такой конструкции является её низкая цена, что снижает и конечную стоимость легкового прицепа. А вот минусов тут гораздо больше:

Чаще всего эту рессору можно встретить на прицепах бюджетного сегмента. Но правда и некоторые топовые производители, например МЗСА, не стесняются их ставить. Хотя, если честно, не понимаю такой логики. Если и быть первым, то быть им во всем. Какой смысл делать супер-пупер качественную конструкцию на дешевой подвеске и «впаривать» её малосведущему покупателю. По грузоподъемности они рассчитаны на прицеп с общей массой и вряд ли возьмут груз больше. Велика вероятность, что может лопнуть лист при перегрузе и на неровной дороге. С этим разобрались.

Как усилить рессоры легкового прицепа

Усиление рессор легкового прицепа следует проводить в несколько этапов:

  1. Снимите рессору с платформы. Для этого следует открутить болт крепления в передней части рессоры (крепится к металлическому ушку) и снять хомут крепления к балке (4 болта М12).
  2. Разберите рессору: открутите центральный стягивающий болт и отогните скобы. Проверьте целостность каждого листа. Листы, пришедшие в негодность или отработавшие свое, лучше заменить сразу.
  3. Увеличьте количество листов в узле. Как правило, достаточно добавить 2-3 листа.
  4. Соберите рессору в обратной последовательности. Скорее всего, придется использовать удлинённый стягивающий болт.
  5. Перед установкой усиленной рессоры проверьте фторопластовую втулку на предмет износа. В случае необходимости замените её.

В некоторых случаях проще купить

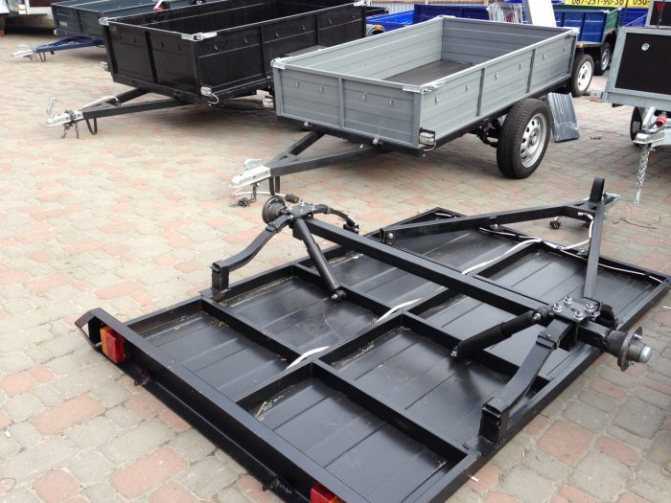

Сварка рамы

  • Разложите лонжероны, траверсы и поперечины на ровной поверхности.
  • Сварите их, придерживаясь размеров.
  • Переверните конструкцию и приварите кронштейны крепления передних концов рессор к лонжеронам. Делать это нужно так, чтобы от середины балки установленного моста до задних краев лонжеронов было около 950 мм.
  • Сварите дышло и прикрепите к нему ТСУ.
  • Привинтите передние концы рессор к кронштейнам, а задние через серьги к лонжеронам.
  • Установите на оси ступицы, а на них колеса.
  • Поставьте прицеп на колеса.
  • Зафиксируйте ТСУ на шаре фаркопа авто.
  • Подкатите прицеп к дышлу.
  • Сложите лучи дышла внахлест с лонжеронами. Зафиксируйте совмещение струбцинами.
  • Снимите ТСУ с крюка, откатите прицеп от машины и проварите соединение дышла с лонжеронами.

Финишные операции

Обшейте борта листовым железом. Пол сделайте, прикрепив фанеру к поперечинам саморезами с потайными шляпками. Крылья вырежьте из листового железа и прикрепите их к бортам на кронштейнах. Загрунтуйте и окрасьте конструкцию. Прикрепите фонари и проведите проводку. Из цепи или троса изготовьте страховку ТСУ. Только после этого можно приступать к регистрации.

Модели, не требующие усиления

Представленные в таблице модели смогли зарекомендовать себя с самой лучшей стороны. Их эксплуатационные характеристики, непременно, порадуют вас.

Фото
Модель
Габаритные размеры
Предназначение
Грузоподъемность
Цена

Рессорная подвеска прицепов МЗСА надежна, долговечна, проста в обслуживании. Даже в случае выхода одного из листов рессоры из строя, вам ничто не помешает добраться до станции технического обслуживания или дома. Но, несмотря на всю надежность этого узла, случаются ситуации, когда требуется усиление рессор. Эта манипуляция позволяет увеличить грузоподъёмность прицепной техники и сделать её более устойчивой на дороге. Изменение габаритов кузова прицепа также должно сопровождаться усилением рессор.

Модели, не требующие усиления

Представленные в таблице модели смогли зарекомендовать себя с самой лучшей стороны. Их эксплуатационные характеристики, непременно, порадуют вас.

Фото
Модель
Габаритные размеры
Предназначение
Грузоподъемность
Цена

Многие водители, которым приходится регулярно перевозить с помощью буксируемого транспортного средства тяжелые грузы, особенно в сельской местности или во время строительства, вынуждены решать, как усилить прицеп к легковому автомобилю своими руками. В сети размещено множество видео материалов, рассказывающих о том, как заменить рессоры на такой технике, как прицепы МЗСА , сменить пружины, установить дополнительную балку и усилить раму.

Если при покупке буксируемого транспортного средства, не были учтены все условия будущей эксплуатации прицепа, его можно усовершенствовать. К примеру, есть модели трейлеров, у которых при достаточно вместительном кузове весьма скромные показатели грузоподъемности. При длине кузова более двух метров такая платформа может везти максимум 300 килограммов. Такие слабые возможности техники не могут удовлетворить, например, фермера, которому необходимо постоянно перевозить корма, удобрения, урожай или строительные материалы.

Если есть необходимость регулярно возить грузы по проселочным дорогам, то необходим высокий клиренс и для автомобиля тягача, и для буксируемого транспортного средства. В этом случае лучше установить на прицепе колеса большого диаметра. Эксплуатация автопоезда станет намного комфортнее.

Чтобы усилить прицеп, водители часто принимают решение в пользу замены слабой балки более мощной деталью. При этом не всегда есть возможность просто сделать с помощью электрической дрели отверстия, в которые можно было бы вставить болты и прикрепить новые диски. Из-за того, что новая пара колес не помещается, приходится удлинять балку.

Опытные водители, желающие усилить легковой прицеп, советуют приобрести две ступицы и оси, например, от восьмой или девятой модели Жигулей, если, конечно, они в хорошем состоянии. Произвести монтаж деталей с помощью болтов. Данные работы будут облегчены тем фактом, что подшипники в этом случае будут конической формы, что позволяет избежать проблем с подтяжкой и регулировкой оборудования.

Для монтажа новой балки можно взять швеллер размером восемь сантиметров. Отметив с помощью уголка или треугольника прямые углы на противоположных концах балки, аккуратно отрезать болгаркой, проверить, получилось ли 90 градусов на всех гранях отрезанной детали. Если срезы недостаточно аккуратны, следует их подточить.

Чтобы не устроить перегрев подшипников во время сварки швеллера, следует снять с осей ступицы. Произвести монтаж ступицы и швеллера сваркой, соблюдая перпендикулярность деталей. Это необходимо для правильного положения колес, без нежелательных схождений или перекосов. Сварку надо произвести и снаружи, и внутри конструкции, стараясь не перегреть металлическую ось.

Подробно изучить порядок этих работ можно, просмотрев видео инструкции, как усилить автомобильный прицеп. Там же имеются рекомендации по смене рессор, амортизаторов и работе с другими элементами конструкции легкового прицепа.

Рессорная подвеска прицепов МЗСА надежна, долговечна, проста в обслуживании. Даже в случае выхода одного из листов рессоры из строя, вам ничто не помешает добраться до станции технического обслуживания или дома. Но, несмотря на всю надежность этого узла, случаются ситуации, когда требуется усиление рессор. Эта манипуляция позволяет увеличить грузоподъёмность прицепной техники и сделать её более устойчивой на дороге. Изменение габаритов кузова прицепа также должно сопровождаться усилением рессор.

Установка своими руками

Предлагаю вам узнать, как можно установить своими руками рессору фирмы Al-Ko. В качестве примера использую лодочный прицеп и плавающий тип конструкции рессор.

Хотя вы можете поставить ее на любой другой автоприцеп:

  • МЗСА;
  • Кремень;
  • КМЗ;
  • Москвичевские автоприцепы;
  • Пчелка;
  • любой самодельный прицеп и пр.

Теперь непосредственно об установке. Это примерная инструкция, поскольку сборка отличается в зависимости от типа выбранных РП, самого прицепа, преследуемых целей автовладельца и пр.

  • Спереди рессора фиксируется с помощью ушка. Толщина его металла 5 мм. Крепление осуществляется болтом М12;
  • В переднем ушке будет находиться фторопластовая втулка рессоры, которую придется менять каждые 50 тысяч километров;

  • При заказе или изготовлении ушек убедитесь, что расстояние между металлом ушка и рессорой составляло 0,25-1 миллиметр;
  • Момент затяжки не регламентируется;
  • Сзади рессора будет плавающая, при толщине металла для места фиксации (своего рода закрытого ушка) 5 мм. Обязательно периодически подкладывайте смазку, иначе возникнет сильное трение и рессора быстро износится;
  • Рессора с балкой соединяется двумя металлическими пластинами (сверху и снизу) толщиной по 1 см каждая;

Не менее важно грамотно эксплуатировать доработанное своими руками ТС.

Обслуживание

В процессе эксплуатации нужно придерживаться некоторых правил по обслуживанию модернизированного автоприцепа.

К ним относят:

  • Периодичность замены фторопластовых втулок составляет 50 тысяч километров пробега. Но это условная цифра. При активной эксплуатации прицепа и его езды под большими нагрузками, замена может потребоваться и раньше. Следите за ее состоянием и своевременно меняйте;
  • Чтобы рессора не подвела в самый ответственный момент и не сломалась, в месте ее соединения с балкой не забывайте проверять уровень затяжки болтов. Постепенно они ослабевают, что приводит к ускоренному износу и деформациям. Делать это следует хотя бы раз на 10 тысяч километров пробега. Избегайте образованию люфта. Соединение всегда должно быть плотным;

  • В ушке с плавающей частью рессоры подкладывается смазка. Многие используют солидол, хотя практичнее применять графитовую смазку. Для этого монтировкой отогните пластину рессоры и добавьте смазывающий материал. Только не делайте это пальцами, иначе вы рискуете просто их лишиться. Воспользуйтесь ватной палочкой или кисточкой;
  • Периодичность добавления графитовой смазки или солидола не регламентируется. Проверяйте состояние узла. Он постоянно должен быть влажным, то есть быть в этом материале. Иначе пластины начнут истираться и ломаться.

Некоторые утверждают, что плавающая часть для рессор на прицепы — это плохо. Лучше туда ставить сайлентблок. Но эта конструкция обладает явными преимуществами. Не зря ее ставят на грузовые прицепы и автомобили.

Прицепы МЗСА, вышедшие с конвейера, уже имеют необходимый запас прочности. При грамотном выборе модели озадачивать себя усилением прицепа не стоит. Однако бывают ситуации, когда усиление всё же необходимо. Типичная ситуация – был куплен одноосный прицеп с максимальной грузоподъёмностью 600 кг для бытовых нужд. Для решения повседневных задач такой прицеп подходит как нельзя лучше – он компактен, устойчив, и плюс ко всем стоит недорого. Но когда обстоятельства изменились, и прицеп стал нужен уже не только для выполнения бытовых задач, но и для перевозки более габаритных грузов, встаёт вопрос – покупать новый прицеп с большей грузоподъёмностью или усиливать имеющийся?

Большинство примет решение в пользу усиления прицепа – эта процедура обойдётся значительно дешевле. Так как же усилить прицеп МЗСА?

Отметим, что в виду покрытия кузова и рамы прицепов МЗСА цинковым слоем в 60-80 мкм, проводить сварочные работы по основным конструкциям не получится – при контакте с электродом цинк возгорается. Усиление рамы и кузова прицепа методом горячей сварки не предусмотрено. Для придания этим элементам большей жёсткости и прочности можно использовать болтовой метод

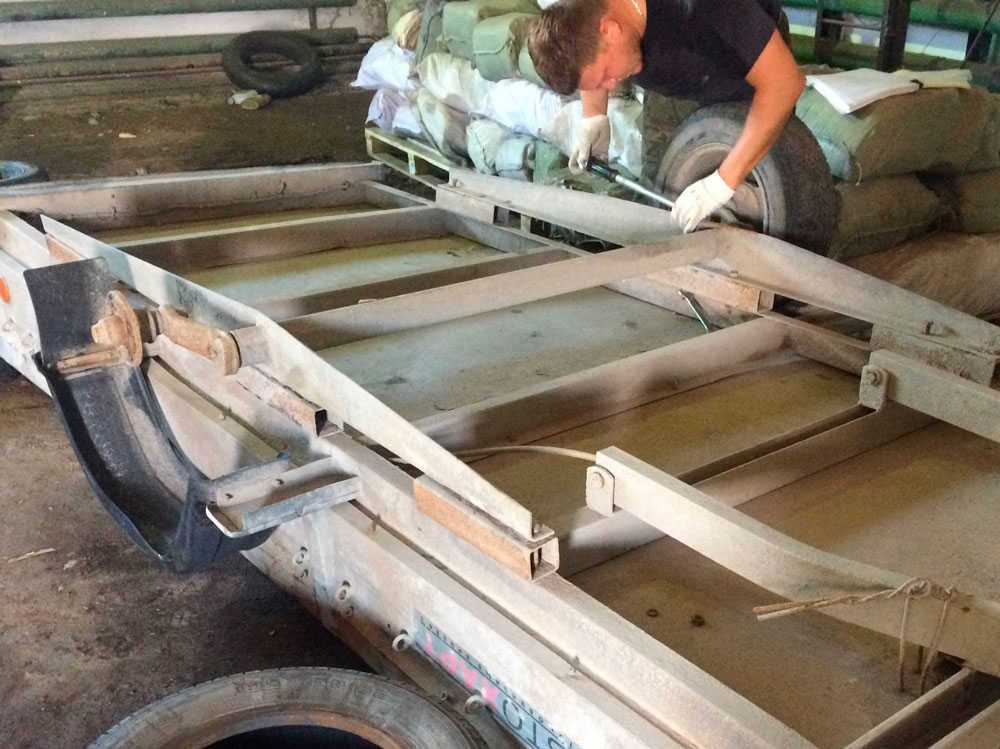

В первую очередь при усилении конструкции кузова стоит обратить внимание на подрамник – именно он берёт на себя основную нагрузку

Увеличение грузоподъёмности

Одноосные прицепы МЗСА не рассчитаны на колоссальные нагрузки. При интенсивной эксплуатации листовые рессоры теряют упругость, в результате чего могут лопнуть

При усилении прицепа МЗСА рессорам стоит уделить особое внимание. Как усилить листовые рессоры прицепа? Путём докупки и слияния идентичных рессор в один рабочий элемент

Так, четырёх листовая рессора с лёгкостью может превратиться в пяти листовую рессору. А это как минимум двойной запас прочности.

Завод МЗСА выпускает широкую линейку легковых прицепов, преследуя при этом одну цель – каждый должен иметь возможность выбрать прицеп, который полностью бы соответствовал его требованиям в отношении прочности и грузоподъёмности. Поэтому , нуждающийся в усилении конструкции – это результат неправильного выбора модели.

Устройство

Основные узлы прицепного устройства:

  • рама;
  • дышло;
  • кузов;
  • подвеска.

Рама – это несущая сварная конструкция из металла с антикоррозийной обработкой, состоящая из поперечин и лонжеронов. Иногда имеет крепления на болтах. Все детали и узлы прицепа закреплены на раме.

Дышло – рычаг в передней части рамы, А-образный или I-образный. На нем расположены узел сцепки и страховочные цепи. Иногда на дышле имеется складная подставка. Она позволяет удерживать отсоединенный прицеп в горизонтальном положении. Может иметь колесо.

Узел сцепки обеспечивает соединение прицепа с тягово-сцепным устройством (фаркопом), необходимым для буксировки. Фаркоп – это сцепной шар со стандартным диаметром 50 мм.

На прицепе для буксировки устанавливается соответствующая сцепная головка. Эта система сцепного устройства предназначена для прицепов с максимально разрешенной массой, не превышающей 3,5 т. Обеспечивает соединение электрооборудования прицепа и автомобиля.

Кузов – это часть прицепа, расположенная над рамой. Предназначение кузова – объединение конструкции прицепа для качественного перемещения грузов. Бывает сварным из металла или сборным оцинкованным.

Имеются модификации из металла, но с полом из дерева. Конструкция предусматривает откидывание бортов (для удобства погрузочно-разгрузочных работ). Кузов может иметь надставные борта.

Это предусмотрено с целью увеличения полезной площади. Некоторые прицепы производят в комплектации с прорезиненным тентом.

Подвеска – устройство, обеспечивающее крепление рамы и оси. Различают несколько типов подвески: резино-жгутовая, торсионная, рессорная, пружинная и другие.

Наличие тормозной системы необходимо для прицепов, начиная с категории 02: с массой более 0,75 т. Для прицепов чаще используют (тормоза наката) – тормоза с механическим приводом.

Тормоза прицепа не увязаны с тормозной системой авто, их функции включаются от нагрузки на узел сцепки. Конструкция позволяет замедлять ход прицепа пропорционально движению тягача.

Стояночная тормозная система (рычаг) — предназначена для стоянки ТС: как вместе с машиной, так и отдельно.

Аварийная тормозная система используется при разрыве соединения с тягачом, для аварийного торможения. Это страховочный трос, запускающий колесный тормозной механизм при обрыве фаркопа во время движения.

Что нужно знать об усилении рессор прицепа

Усиление рессоры прицепа подразумевает увеличение количества и замену «просевших» листов в узле

Перед началом работ важно помнить:

с каждой из сторон оси установлено по 1 рессоре. Они абсолютно идентичны – количество листов, их размер и допустимая нагрузка

Усиливая рессоры важно сохранить эту идентичность. Нельзя усилить одну из рессор, не внося изменений в конструкцию другой – это вызовет массу сложностей при эксплуатации груженого трейлера;
технологически усиление рессор – совершенно простая задача

Однако придется приложить немало физических усилий, т.к. листы рессор, скобы и болт выполнены из прочного толстостенного металла.

Что потребуется для сборки

Если планируется замена старой торсионной подвески на более практичную рессорную, придётся несколько модернизировать прицеп.

Здесь менять абсолютно всё не придётся, хотя заменить торсионный узел на рессорный предстоит.

Выбирая рессоры, каждый автомобилист задумывается о том, что лучше взять и установить на собственный прицеп. Российский рынок предлагает множество различных вариантов. Но стоит сделать основной акцент на нескольких нюансах.

  • Отечественные рессоры обычно оказываются слишком длинными. Чтобы не спровоцировать сильную тряску, дополнительно придётся покупать и устанавливать амортизаторы. А это существенно влияет на стоимость.
  • Самыми ходовыми считаются комплекты производства Al-Ko. Немецкая фирма, специализирующаяся на комплектующих для прицепов и не только. Компактная система, способная эффективно гасить колебания. При езде с пустым прицепом работает только один рессорный лист. А когда нагрузка повышается, включаются в работу другие листы. Тем самым достигается нужная жёсткость подвески и плавность хода.
  • Если вы планируете заниматься активными грузоперевозками, и не хотите, чтобы пружина или рычаг вышли из строя очень быстро, рекомендуется применить комбинированный тип подвески. Это сочетание из пружин и рессор, либо рессор и амортизаторов.
  • Интересным вариантом выступает плавающая подвеска. Это ещё одна разработка от Al-Ko, где можно легко заменить изношенные листы и втулки. Для производства применяют специальный упругий металл.

Различные комплекты рессорной подвески отличаются между собой по числу используемых листов. Усиленные модели имеют большее число листов, но они ориентированы на работу в условиях повышенных нагрузок. Для легковых авто оптимальным выбором считается 3-9 листов.

Далее следует определить, как сделать работу и поставить рессоры на прицеп.

Виды

Технические характеристики полной массы прицепа подразделяет их на следующие виды:

Легкий до 750 кг
Тяжелый свыше 750 кг, оборудован тормозным механизмом
Тягач специальный прицеп (буксировочное средство для легкового ТС)

По допустимой максимальной массе прицепы категорирует ГОСТ Р 52051-2003:

Категория Масса, т
01 не более 0,75
02 0,75 – 3,5
03 3,5 – 10
04 более 10

При эксплуатации ТС, соединенных с прицепами групп 03 и 04 (с массой от 3,5 т), в правах потребуется отметка о присвоении категории ВЕ.

Конструкцию прицепов могут составлять разное количество осей:

Одна ось группа из одной оси
Тандем двухосевая группа
Трехосная тележка трехосная группа

От количества осей зависят эксплуатационные качества прицепа. Если осей две или три – прицеп приобретает большую устойчивость, грузоподъемность.

Имеется и недостаток конструкции: снижается управляемость. Для буксировки от водителя потребуется повышенная квалификация и опыт.

Виды бортов

Первый вопрос, который мы поднимем – это материалы изготовления, используемые для создания надставных конструкций. А также их отличия. Так, в базовой классификации выделяются:

  • Алюминий с нержавейкой. Хорош для надставных бортов, потому что по техническим характеристикам долговечен и не ржавеет. Хотя слабая сторона такого материала, снижающая его популярность – это высокая цена.

Какой материал лучше для автоприцепа, решать водителю, потому что в разных ситуациях они все хороши. Главное – не переборщить с экономией, чтобы потом она не стала разочарованием.

Если говорить о разнообразии легковых прицепов, то важно сказать, что популярностью из-за низкой себестоимости пользуются самоделки. Хотя слабая сторона такого вида конструкции – это сложность сборки

Однако, так или иначе, ранее важно определить модель прицепа, с которым соберетесь работать. И при сомнении в собственных силах или же отсутствии возможности самостоятельной работы обратитесь к профессионалам таких компаний, как Курганский прицеп, МЗСА

О том, на что обратить внимание при выборе прицепа для легкового прицепа читайте в этой статье

Особенности и преимущества

Если вы приобрели себе легковой новенький или б у прицеп, на котором стоит торсионная подвеска, может возникнуть желание поменять конструкцию на рессорную. Причины и мотивы называть не буду, у всех они свои.

Рессорные устройства обладают объективными преимуществами. Они проявляются в виде:

  • простоты обслуживания и эксплуатации;
  • доступной стоимости;
  • надежной конструкции;
  • повышенной устойчивостью к большим нагрузкам;
  • ремонтопригодностью.

Даже если в дороге у вас вышел из строя один лист, страшного в этим нет ничего. Такой тип подвески позволяет добраться до СТО или магазина запчастей, взять дополнительный лист и поменять его своими руками.

Многие считают РП прерогативой грузовой машины и ее прицепа. Тут есть доля правды, поскольку ее активно используют на:

  • тракторном прицепе ПТС 4;
  • МАЗ;
  • Samro;
  • Камаз;
  • СЗАП.

Но никто не запрещает вам поставить РП на обычный одноосный или двухосный легковой автоприцеп, но только с меньшим количеством листов. Я, кстати, уже сравнивал одноосные и двухосные прицепы.

На прицепах подвесное оборудование располагается над мостом. Он и берет на себя основную нагрузку. Рессоры служат как несущий демпферный узел. Это позволяет принимать боковые, вертикальные и продольные нагрузки. Мостом в прицепах выступает обычная конструкция в виде трубы, а дополнительные механизмы отсутствуют.

Что такое усиление рессор

Помимо отказа от торсионной или резино-жгутовой подвески и перехода на рессорную конструкцию, многие владельцы прицепов задумываются об её усилении.

Усилением рессор на автоприцепе называют замену уже несколько изношенных листов и добавление дополнительных элементов.

Если вы хотите усилить узел, тут нужно чётко соблюдать следующие правила:

  • На каждую сторону оси устанавливается одна рессора. Причём они должны быть полностью идентичными. Это касается размеров, количества используемых листов и предельной нагрузки.
  • При усилении требуется сохранять их идентичность.
  • Запрещается усиливать одну рессору, оставляя неизменной конструкцию второй. Это существенно повлияет на эксплуатацию прицепа. Причём в негативном плане.
  • Технология усиления рессор автоприцепа предельно простая.
  • Основная сложность заключается в необходимости прикладывать существенные физические усилия, что обусловлено применением прочного и тяжёлого металла для их изготовления.

Но если требуется выполнить усиление рессор, эту задачу можно взять в свои руки. Обращаться за помощью к специалистам вовсе не обязательно.

Подвеска на прицепах ССТ 15.11.2016 00:26

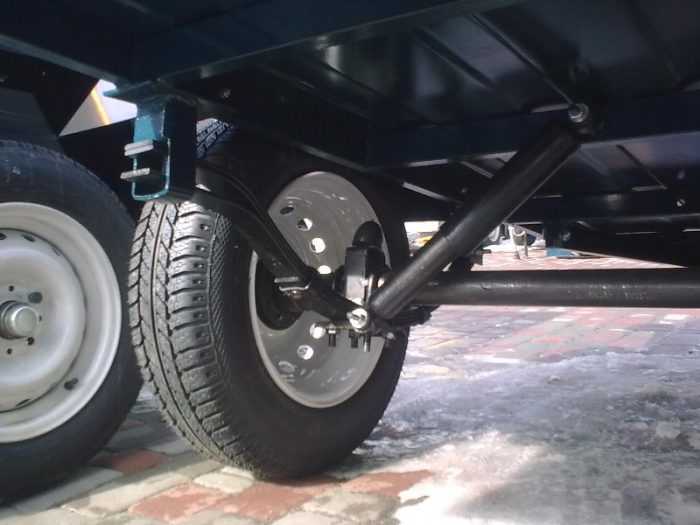

На одноосных прицепах модельного ряда ССТ применена зависимая рессорная подвеска с телескопическими амортизаторами. Рессоры 3-х или 2-ух листовые с листами переменного сечения.

Предназначение малолистовой рессоры предполагает три основных понятия – комфорт, долговечность, снижение металлоемкости. В рессоре прицепа нагрузки распределяются неравномерно: максимальные приходятся на центральную часть рессоры, где компенсируются пакетом из листов постоянного сечения. Продольный профиль листа рессоры переменный, от концов к середине листа сечение увеличивается по параболическому закону (отсюда и название – параболическая), что обеспечивает распределение напряжений по всей длине листа равномерно, без скачков.

Это и определяет меньшую жесткость рессоры, таким образом обеспечивая плавность хода прицепа. Водителя, поездившего на «мягких» рессорах, вряд ли усадишь в автомобиль с прицепом с рессорами классическими многолистовыми.

Установленные межлистовые прокладки увеличивают показатель долговечности в полтора-два раза за счет уменьшения межлистового трения, а значит, истирания и выкрашивания листов, отсутствия пиковых напряжений.

В проушинах рессор используются резиновые рессорные втулки (от автомобиля «Москвич»). Амортизаторы телескопические одностороннего действия (используются в задней подвески заднеприводных автомобилей «ВАЗ»). Особенностью конструкции подвески является применение в качестве подрессорников резиновых рессор сжатия разработанных ОАО «ГАЗ» для автомобилей ГАЗ-14 «Чайка». В последствии данная деталь стала использоваться в передней подвески автомобилей «Газель». В отличие от обычных отбойников служащих для исключения жестких ударов подвески, резиновые подрессорники сами несут довольно существенную нагрузку до 200. 250 кг. на одну сторону и имеют рабочий ход до 80 мм при собственной длине 120 мм. Касание рессоры и подрессорника (включение в работу подрессорника) происходит уже при загрузке прицепа массой 100. 150 кг. Полный ход подвески (до соприкосновения железных деталей) составляет 140. 150 мм. При такой нагрузке 3-х листовая рессора воспринимает 650 кг каждая (нагрузка осадки), при этом коренной лист полностью выпремляется. Таким образом, максимально загруженная подвеска выдерживает 650+650+200+200=1700 кг с учетом собственной массы прицепа

Обращаем Ваше внимание, что техническая грузоподъемность прицепа рассчитывается исходя из контрольной нагрузки рессоры, а не нагрузки осадки. Контрольная нагрузка 3-х листовой рессоры составляет 375 кг., (2-х листовой соответственно 260 кг)

Ход подвески при этом составляет 80. 100 мм. С учетом части воспринимаемой подрессориками нагрузки, техническая грузоподъемность подвески составит 375+375+75+75=900 кг без учета собственной массы прицепа. Такой грузоподъемности элементов подвески достаточно чтобы гарантировать нормальную эксплуатацию прицепа при заявленной паспортной грузоподъемности прицепов от 450 до 620 кг в зависимости от снаряженной массы модели в том числе и с учетом допустимого 20% перегруза. Многие клиенты интересуются выдержит ли прицеп если загрузить, например 1,5 т. Как показывает практика эксплуатации, кратковременные значительные перегрузы, при движении с ограничением по скорости, равномерного распределения груза по кузову и вне дорог общего пользования заканчиваются без последствий для технического состояния прицепа. Но, надо понимать, что подвеска перегруженного прицепа перестает амортизировать и все жесткие удары через колеса передаются на кузов и дышло прицепа, что рано или поздно обязательно приведет к поломке и дорогостоящему ремонту, как прицепа так и автомобиля. Не говоря уже о нарушениях правил безопасности дорожного движения. Самостоятельно увеличивать жесткость рессор мы категорически не советуем, так как излишне жесткая подвеска приведет к «галопированию» порожнего прицепа (на скорости колеса прицепа будут чаще находится в воздухе чем на асфальте), что негативно отразится на управляемости автопоезда.

Как выполняется усиление рессор

Разобравшись с тем, как можно усилить рессоры на своём легковом прицепе, многие закономерно решаются взяться за это дело самостоятельно.

Процедура состоит из нескольких последовательных этапов:

  • Сначала требуется снять рессору с платформы. Чтобы это сделать, обычно достаточно открутить крепёжный болт в передней части рессоры, который удерживается в металлическом ушке, после чего снять крепёжный хомут, соединяющий конструкцию с балкой. Чаще всего тут применяют 4 болта М12.
  • Теперь рессору нужно разобрать. Сначала откручивается стягивающий, расположенный по центру, болт. Затем аккуратно следует отогнуть скобы.
  • Далее проверяется состояние каждого листа. Если вы видите признаки износа одного или нескольких листов, их ресурс подошёл к концу, а потому на этом этапе их лучше сразу убрать и заменить новыми.
  • После проведённых манипуляций добавляется необходимое количество дополнительных листов. В большинстве случаев владельцы легковых прицепов усиливают рессорную подвеску на 2-3 листа.
  • Добавив требуемое количество листов, узел собирается в обратной последовательности.
  • Поскольку число листов увеличилось, ранее используемый стягивающий болт уже может не подойти. Потребуется взять новый с увеличенной длиной.
  • Прежде чем возвращать уже усиленную рессору на место, обязательно проверьте текущее состояние фторопластовой втулки. Если есть следы износа, замените втулку.

На этом процедура усиления закончена. Как видите, ничего сложного нет.

Рессорная подвеска, применяемая на автомобильных прицепах, имеет свои сильные и слабые стороны. По основным эксплуатационным характеристикам она превосходит резино-жгутовый аналог. Потому у автомобилистов есть все основания, чтобы задуматься о замене подвески.

Как усилить рессоры легкового прицепа

Усиление рессор легкового прицепа следует проводить в несколько этапов:

  1. Снимите рессору с платформы. Для этого следует открутить болт крепления в передней части рессоры (крепится к металлическому ушку) и снять хомут крепления к балке (4 болта М12).
  2. Разберите рессору: открутите центральный стягивающий болт и отогните скобы. Проверьте целостность каждого листа. Листы, пришедшие в негодность или отработавшие свое, лучше заменить сразу.
  3. Увеличьте количество листов в узле. Как правило, достаточно добавить 2-3 листа.
  4. Соберите рессору в обратной последовательности. Скорее всего, придется использовать удлинённый стягивающий болт.
  5. Перед установкой усиленной рессоры проверьте фторопластовую втулку на предмет износа. В случае необходимости замените её.

В некоторых случаях проще купить

Всем привет, дорогие друзья! Сегодня речь пойдет про рессоры на прицеп.

На некоторых моделях они уже стоят, потому возникает только вопрос о том, как усилить и повысить грузоподъемность конструкции.

В других случаях легковые автоприцепы имеют резино-жгутовые (торсионные) варианты подвесок.

Их недостатки в сложном обслуживании и ремонте. Самостоятельно можно поменять только подшипник, а вот рычаг или торсион заменят либо на СТО, либо на заводе, где выпускался автоприцеп. Цена такого ремонта равна стоимости новой торсионной оси. Потому для многих предпочтительнее переделка торсионки на рессорную подвеску (РП).

Основные преимущества

Самостоятельная замена классической торсионной подвески, которой оснащается прицеп, на рессорную конструкцию обусловлена недостатками первой и преимуществами второй.

Основным минусом резино-жгутового типа подвески считается сложность ремонта и обслуживания. Фактически своими руками здесь удастся заменить только подшипники, в то время как для замены торсиона или рычага придётся обращаться к специалистам. Причём стоимость подобного ремонта равно стоимости новой оси.

Из-за этого логично отказаться от торсиона, и перейти на рессоры.

Если переделать подвеску на прицепе, вы получите такие преимущества:

  • упрощённое обслуживание;
  • простая эксплуатация;
  • адекватная стоимость;
  • надёжная конструкция;
  • лучшая устойчивость к повышенным нагрузкам;
  • пригодность к ремонту.

Используя чертежи и инструкции, модернизировать подвеску своего легкового прицепа можно за пару дней, в зависимости от количества свободного времени. Очевидно, что на рессорах повешение прицепного ТС изменится в лучшую сторону.

У прицепов под мостом устанавливается всё подвесное оборудование, принимающее на себя основную нагрузку. В этой конструкции рессоры выступают в качестве демпферного несущего узла. Именно они принимают на себя продольные, вертикальные и боковые нагрузки. Мост представлен в виде обычной трубы.

Опираясь на чертежи и особенности конструкции своего легкового прицепа, переход к конструкции на рессорах может дать целый ряд дополнительных преимуществ. Осталось лишь реализовать задумку.

Замена зеркала заднего вида: как снять и разобрать

К ним относят:

  • Периодичность замены фторопластовых втулок составляет 50 тысяч километров пробега. Но это условная цифра. При активной эксплуатации прицепа и его езды под большими нагрузками, замена может потребоваться и раньше. Следите за ее состоянием и своевременно меняйте;
  • Чтобы рессора не подвела в самый ответственный момент и не сломалась, в месте ее соединения с балкой не забывайте проверять уровень затяжки болтов. Постепенно они ослабевают, что приводит к ускоренному износу и деформациям. Делать это следует хотя бы раз на 10 тысяч километров пробега. Избегайте образованию люфта. Соединение всегда должно быть плотным;

  • В ушке с плавающей частью рессоры подкладывается смазка. Многие используют солидол, хотя практичнее применять графитовую смазку. Для этого монтировкой отогните пластину рессоры и добавьте смазывающий материал. Только не делайте это пальцами, иначе вы рискуете просто их лишиться. Воспользуйтесь ватной палочкой или кисточкой;
  • Периодичность добавления графитовой смазки или солидола не регламентируется. Проверяйте состояние узла. Он постоянно должен быть влажным, то есть быть в этом материале. Иначе пластины начнут истираться и ломаться.

Некоторые утверждают, что плавающая часть для рессор на прицепы — это плохо. Лучше туда ставить сайлентблок. Но эта конструкция обладает явными преимуществами. Не зря ее ставят на грузовые прицепы и автомобили.

Основным аргументом является скрип и стачивание элемента рессоры. На деле стачивание начинается минимум через 100 тысяч километров пробега. А скрип обусловлен банальным отсутствием смазки.

Установка рессор на легковой автомобильный прицеп и их усиление

Некоторые автоприцепы уже с завода оснащаются рессорной подвеской, которая считается лучше, нежели классическая резино-жгутовая конструкция. Её принято называть торсионной подвеской.

Как выглядит в жизни установленный рессор на легковом автомобиле

Если с завода предусмотрены рессоры, их может потребоваться лишь усилить. Но даже при наличии обычной торсионной конструкции, её вполне возможно заменить на рессоры своими руками. Для этого потребуется соответствующий комплект материалов и ваше свободное время.

Ничего принципиально сложного в модернизации прицепа нет. Переход на рессоры и их усиление осуществляют многие владельцы автоприцепов.

  1. Основные преимущества
  2. Что потребуется для сборки
  3. Процедура монтажа
  4. Что такое усиление рессор
  5. Как выполняется усиление рессор
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
