Тюнинг двигателя Honda D15B (A, Z, Y)

Атмосферник

Овощные версии D15 тюнятся просто: ставится ГБЦ от D15B VTEC 130 сильного и портируется, совмещаются каналы, организовывается простой холодный впуск, заслонка 60 мм, спортивный ресивер, злой распредвал от D16 (BrianCrower, Skunk2, COMPCams и т.д.) с фазой 272+, пружинки, разрезная шестерня, выхлоп на трубе 51 мм с пауком 4-2-1, вся мишура настраивается на Январе. На выходе получим более 160 л.с., можно поставить вал по злее, паук 4-1 и подружить 4 дроссельный впуск от Toyota Levin с нашим D15B, в итоге получим еще больше мощности, запредельные обороты, потребуются работы по балансировке… в общем, денег будет зарыто немало, а в итоге получится корч, не совсем пригодный для городской эксплуатации и не слишком быстрый.

Турбина на D15B (A, Z, Y)

Это довольно неплохой вариант по увеличению мощность стандартного D15B, ищется недорогой турбо кит с интеркулером, вешается на стандартную поршневую, насос вальбро 255, форсунки 440 сс, выхлоп на 63 мм трубе, настройка на Январе (или на чем удобно), в итоге дуем не более 0.5 бар и получаем около 200 л.с. С течением времени такой мотор (на стандартной поршневой) развалится, меняем его на контрактный двигатель D15B и ездим дальше. Безусловно, можно поставить кованую поршневую понизить степень, дунуть побольше, но на полторашке объема далеко не уедешь и фанатично выжимать последние соки из него, нерационально. Если мощность ну очень хочется, тогда вас спасет свап двигателя B20, с последующим его турбированием.

Сегодня фотоотчет будет посвящен теме: замена ремня ГРМ на Honda Capa D15B (после обрыва ГРМ)

Немного пред истории.

Частым вопросом я является гнет ли клапана на двигателе Honda D15B при обрыве ремня ГРМ?

Сразу отвечу. На своем горьком опыте — НЕТ! не гнет, но может за отметкой больше 3000 оборотов.

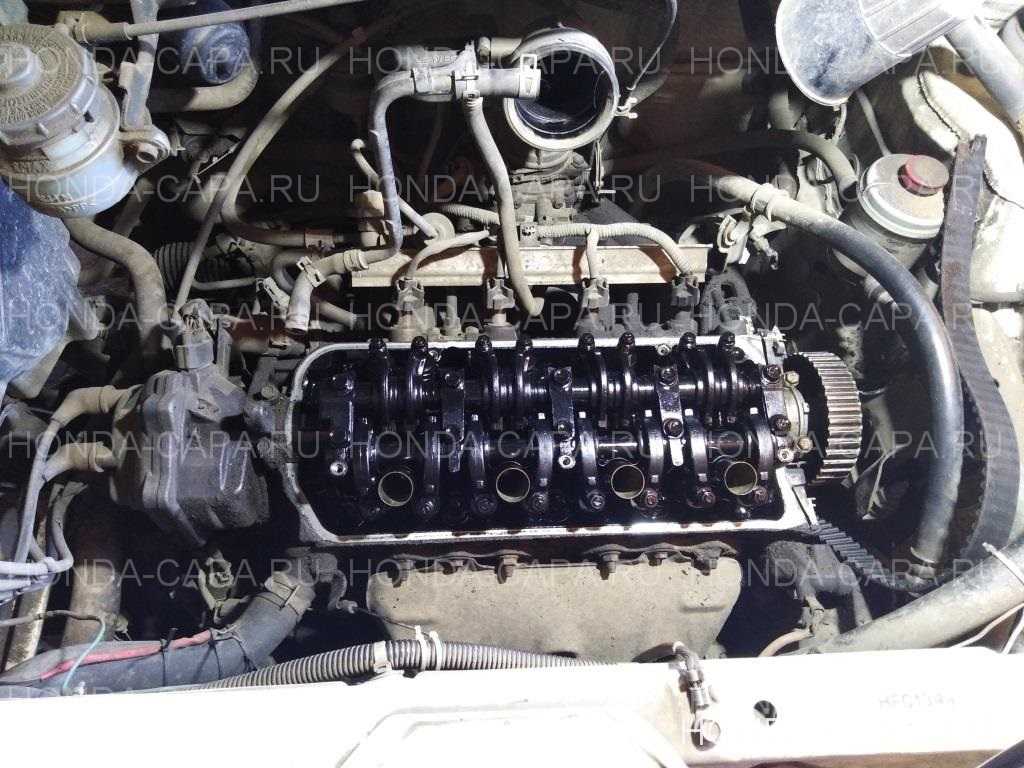

Откуда я это знаю. Посмотрите на фото внизу. На моей машине 6 августа 2018 года произошел обрыв ремня ГРМ на Honda Capa вовремя движения по трассе.

Cyznf

Ваши первые действия при обрыве ремня ГРМ!

Вся интрига в случае обрыва ГРМ «загнуты клапана или нет». Это вы не узнаете пока не поставите новый грм (1700 руб) новый ролик (1400 руб), новые сальники (800 рублей) И это минимум расходов, а еще есть сальники свечных колодцев, прокладка клапанной крышки.

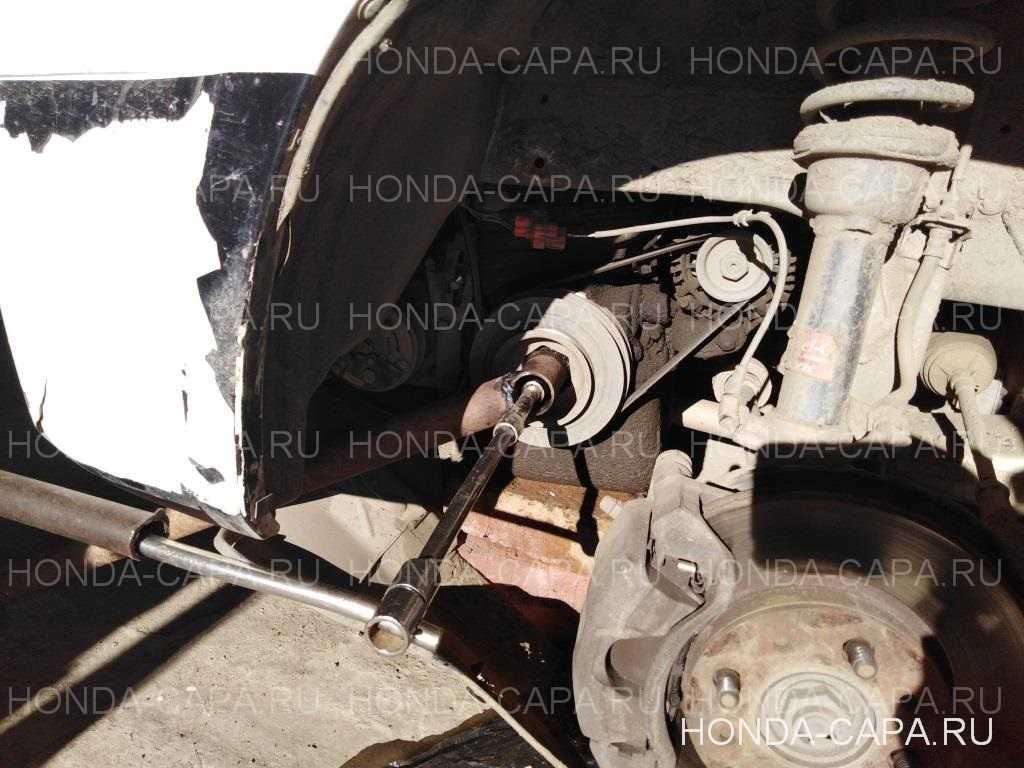

Как открутить шкив коленвала двигателя Honda D15B?

Я делал ключ для откручивания сам. Вам понадобится гайка на 40-50 мм, обрезок трубы и сварочный аппарат. На фото уже готовый вариант. Я использовал гайку на 42 от моста ЗИЛ. Можно попробовать гайку с чугунного радиатора отопления.

Не то чтобы потел, а прямо скажем бежал передний сальник коленвала.

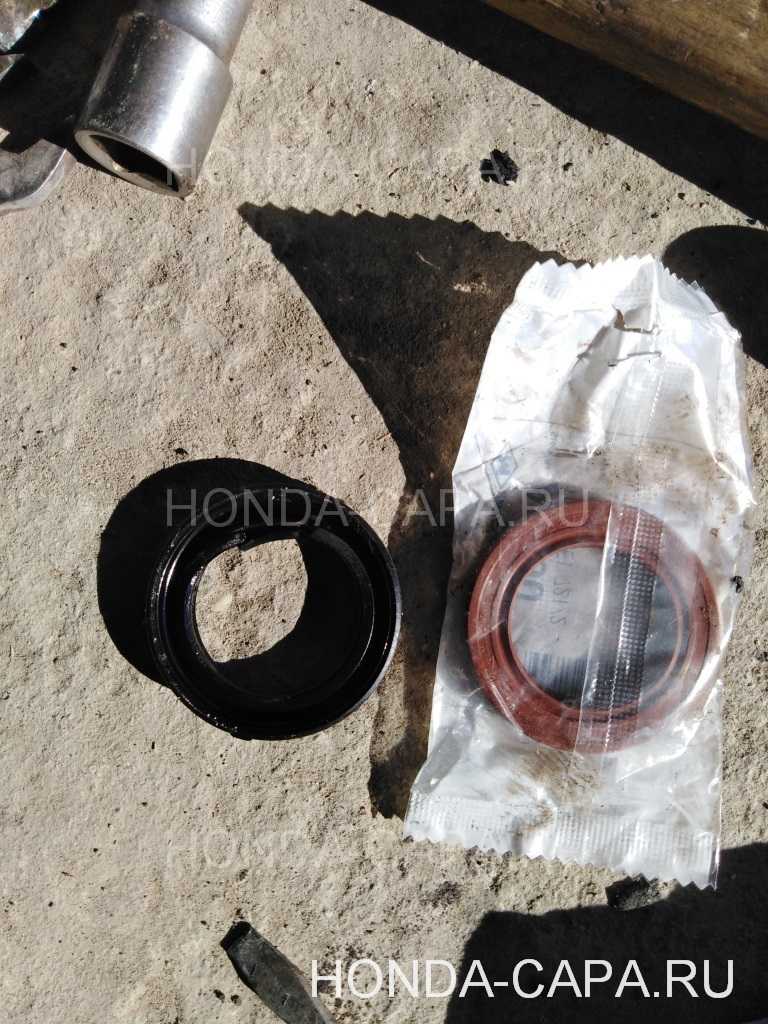

Внизу старый и новый сальники

Вот что ждет вас в если вы захотите познакомится с темой Замена ремня ГРМ на Honda Capa D15B (после обрыва ГРМ).

Источник статьи: http://dtp-avarii.ru/d15b-gnet-li-klapana/

Первое поколение 1983-1987

Итак как уже было сказано, первое поколение Honda CRX увидело свет в 1984 году. Модель на рынок поставлялась в двух модификациях, с двигателем объемом 1.3 и 1.5 литров. Моторы шли в паре с 5-ти ступенчатой механикой или 3-х ступенчатым автоматом.

Модель с двигателем 1.3 мощностью 60 лошадиных сил показывала просто невероятные показатели по расходу топлива, повторюсь, автомобиль потреблял всего 4 литра на 100 километров. Модификация с двигателем 1.5 мощностью 76 л.с отличалась более богатым оснащением. С 0 до 100 км/ч версия 1.5 разгонялась за 10,4 секунды, максимальная скорость составляла 165 км/ч.

Первое поколения

Если для Японии упор делался на практичность и экономичность, то для Северной Америке Hоnda CRX поставлялся как спортивное двухместное купе. И по этому в 1985 году компания выпускает спортивную версию SI с инжекторным двигателем. Модель у которой карбюраторный двигатель объемом 1.5 возросла с 76 л.с до 91 л.с. В итоге Honda crx si первую сотню разменивал за 9.1 секунду, а “максималка” повысилась до 180 км/ч.

Сзади на CRX устанавливали полунезависимое шасси, а спереди шла торсионная балка которую Хонда называла “SPORTEC SUSPENSION”. При разработки этого шасси, инженерам поставили сложную задачу, нужно было разработать абсолютно новую подвеску, которая была бы самой эффективной.

Они разработали шасси торсионного типа, с продольно расположенными торсионами, она работала в паре с масляными амортизаторами. За счет новой конструкции удалось существенно снизить неподрессоренную массу и снизить центр тяжести, это помогло избавиться от кренов в повороте и соответственно добиться лучше управляемости. Шасси такого типа устанавливались на CRX и Civic 1983-1987 годов.

Интерьер первого поколенияCиденья имеют ярко выраженную боковую поддержку

Еще можно добавить, что в комплектации si шли спортивные ковшеобразные сиденья, задний спойлер и 14 дюймовые алюминиевые колесные диски. Так-же был добавлен эксклюзивный цвет “черный металлик”, который дополнял стандартный выбор: красный, белый или синий цвет.

Двигатель ZC.

    Как было отмечено выше, кроме двигателя B16 в линейке двигателей 4 поколения Цивика с мотором 1,6 л был двигатель ZC. Как и все другие двигатели, ZC оказались одними из самых надежных моторов в истории компании. Этот двигатель по своей сути является неким ответвлением в серии двигателей категории D, которые поставлялись за пределы Японского рынка с маркировкой D16A1, D16A3, D16A8, D16A9, и D16Z5. Он был построен на основе этого двигателя, с той лишь разницей, что на него никогда не устанавливалась система динамического газораспределения V-TECH и в некоторых случаях он имел второй распредвал. По этой причине компания Хонда решила отказаться от использования этого двигателя начиная с 5 поколения и ему на смену пришел двигатель B16 2 поколения как говорилось выше.

EW

Последним двигателем семейства E был EW , представленный вместе со всем новым третьим поколением Honda Civic в сентябре 1983 года. Объем двигателя 1,5 л; 90,8 куб. Дюймов (1488 куб. См), EW были 12-клапанными двигателями SOHC. Ранние 3-ствольные EW1 производили от 58 до 76 л.с. (от 43 до 57 кВт) и от 11 до 11,6 кгм (от 108 до 114 Нм; от 80 до 84 фунт-футов). Впрыском топлива EW3 и EW4 произведено 92 л.с. (68 кВт; 91 л.с.) при 5500 оборотах в минуту и 12,8 kg⋅m (126 Нм; 93 lb⋅ft) при 4500 оборотах в минуту. Название «EW» было заменено на , а в 1987 году EW (1, 2, 3, 4 и 5) переименовали в D15A (1, 2, 3, 4 и 5). новое размещение штампа двигателя на передней части двигателя, как в «современной серии D» (1988+).

  • EW1
    • 1983-1985 Honda Civic / CRX DX (без маркировки)
    • 1983-1986 Honda Civic
    • 1983-1986 Хонда Шаттл
  • EW2
  • EW3
  • EW4
    • 1985-1986 Honda CRX Si без CVCC
    • Honda Civic Si 1986 года выпуска
  • EW5

Неисправности и ремонт двигателя Хонда Цивик D15B (A, Y, Z)

Двигатель D15 это полуторалитровый представитель серии D (D12, D13, D14, D16, D17, ZC) моторов Honda, в основе которого лежит алюминиевый блок цилиндров с чугунными гильзами, распредвал один, но количество клапанов 8, 12 или 16 (в зависимости от модификации), самый популярный и массовый двс серии D15 — D15B 16 клапанный. Привод ГРМ ременной, замена ремня производится каждые 100 тыс. км., в случае обрыве ремня, D15B гнет клапана. Гидрокомпенсаторов здесь нет, регулировка клапанов проводится каждые 40 тыс. км. Зазоры клапанов на D15B для впускных — 0.2 мм, для выпускных 0.25 мм. Система подачи топлива инжекторная (первые модели были карбюраторными), с течением времени появилась система изменения фаз газораспределения VTEC на впускных клапанах.

С 2002 года этот мотор начали заменять на L15.

О пути эволюции двс D15 смотрим ниже.

Модификации двигателя Honda D15

1. D15A1 — первый двигатель серии, карбюраторный, 12 клапанный, степень сжатия 9.2, мощность 76 сил. Выпуск прекращен в 1987 году. 2. D15A2 — 8-ми клапанная версия со степенью сжатия 10 и мощностью 60 л.с. Производство прекращено в 1987 году3. D15A3 — 12 клапанный мотор с инжектором, степень сжатия 8.7, мощность 91 и 99 л.с. Выпуск был прекращен в 87-ом.
4. D15B — 16 клапанный карбюраторный (Dual Carb), позже инжекторный двигатель, степень сжатия 9.2, мощность 103 л.с. В производстве находился с 1988 по 2001 год. (Самый массовый мотор в серии)
5. D15B VTEC — аналог инжекторного D15B с системой изменения фаз газораспределения VTEC, степень сжатия 9.3, мощность 130 л.с. Выпускался с 1992 по 1998 год. С 1995 года производилась версия с 3-Stage VTEC,
6. D15B1 — впрысковый 8 клапанник, изменена ШПГ, степень сжатия 9.2, мощность 71 л.с. В производстве находился с 1988 по 1991 год.
7. D15B2 — 16 клапанный мотор с инжектором, ШПГ от D15B1, степень сжатия 9.2, мощность 92 силы. Выпускался с 1988 по 1995 год.
8. D15B3 — 16 клапанный мотор с карбюратором, степень 9.2, мощность 106 л.с. Выпускался с 1988 по 1996 год.
9. D15B4 — аналог D15B3 с двойным карбюратором, мощность 101 л.с. Производство началось в 1989 году, закончилось в 1993 г.
10. D15B5 — изменена ШПГ, ГБЦ, VTEC-E.
11. D15B6 — 8 клапанный инжекторный мотор, ШПГ от D15B1, степень сжатия 9.1, мощность 62/72 л.с. Выпускался с 88-го по 91-й год.
12. D15B7 — 16V инжекторный, ШПГ от D15B6, степень сжатия 9.2, мощность 103 л.с. Выпускался с 1992 по 2000-й год.
13. D15B8 — инжекторный двигатель, 8 клапанов, ШПГ от D15B6, степень 9.1, мощность 71 л.с. Выпускался с 1992 по 1995 год.
14. D15Z1 — 16 клапанный двигатель, инжектор, доработанная VTEC-E, иная ШПГ, степень сжатия 9.3, мощность 90 л.с. На конвейере с 92-го по 95-й год.
15. D15Z3 — аналог D15Z1, изменена система VTEC, прошивка. Производился с 1995 по 1997 год.
16. D15Z4 — 16 клапанный мотор с измененными поршнями и ГБЦ, мощность от 90 до 105 л.с. Годы производства: 1994-2000.
17. D15Z6 — аналог D15Z4, изменена головка, VTEC, степень сжатия 9.6, мощность 114 л.с. Производство с 1995 по 2000 год.
18. D15Z7 — аналог D15Z6, система Lean Burn, доработанная система VTEC, мощность 130 л.с. Производился с 1996 по 1999 год.
19. D15Z8 — аналог D15Z6, немного сдвинута система VTEC, немного подкорректирована головка. Производился с 1997 по 2000 год.
20. D15Y3 — 16 клапанный двигатель, инжектор, без VTEC, 117 сил. Производство: 2001-2006.
21. D15Y4 — аналог D15Y3 с VTEC-E.

Слабые места D15, неисправности и их причины

1. Шкив коленвала. На D15B нередко ломаются шкивы коленвала, проблема решается, в зависимости от того как все произошло, от замены шкива до замены коленвала.
2. Плавают обороты. Явление не частое, но случается, типичная причина — грязная дроссельная заслонка и датчик (клапан) холостого хода. Чистка спасет, если не поможет, смотрите датчик кислорода (лямбда зонд).
3. Выпускной коллектор. Дизельный звук на D15B признак трещины в выпускном коллекторе, проверяйте. Сварка не спасет, лопнет рядом, ищите контрактный коллектор или альтернативы.

Кроме того, на D15B часто умирают трамблеры, двигатель начинает дергаться, всячески тупить, отказываться заводиться и прочее. Лямбда зонды не слишком долговечны, датчик давления масла изредка может потечь, в принципе, сам по себе двигатель существенных недостатков не имеет и при должном обслуживании, надежен как молоток, а основная масса проблем связана с возрастом мотора. Ресурс D15B приличный, до 250 тыс. км проблем быть не должно, лейте хорошее масло и будет работать долго и беспроблемно.

Технические характеристики ZC

Завод-производитель Honda
Обозначение двигателя ZC (серия, линейка)
Годы производства
  • 1984 – 2001 (SOHC)
  • 1988 – 1992 (DualCarb)
  • 1992 – 1494 (VTEC)
  • 1989 – 1995 (DOHC)
Объем 1590 см3 (1,6 л)
Мощность
  • 77,2 кВт (105 л. с.)
  • 88,3 кВт (120 л. с.)
  • 95,6 кВт (130 л. с.)
Крутящий момент (Ньютон на метр)
  • 138 Нм (на 4500 об/мин)
  • 147 Нм (на 5000 об/мин)
  • 148 Нм (на 5700 об/мин)
Вес 98 кг
Степень сжатия 9,2/9,3
Система подачи топлива двойной карбюратор/инжектор
Расположение цилиндров, тип по топливу рядный, бензиновый
Система зажигания коммутаторная, бесконтактная
Количество цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал головки блока цилиндров сплав алюминиевый
Материал впускного коллектора дюралевый
Материал выпускного коллектора литой чугунный
Распределительный вал оригинальный профиль кулачков
Материал блока цилиндров чугун
Диаметр цилиндра 75 мм
Поршни оригинальные
Коленчатый вал ДВС оригинальный для каждой версии мотора
Длина хода поршня 90 мм
Маркировка топлива АИ-92
Экологичность Евро-3
Расход топлива
  • трасса – 9 л/100 км
  • смешанный цикл 10 л/100 км
  • город – 11 л/100 км
Расход масла максимум 300 миллилитров на 1000 км
Какое моторное масло лить в агрегат по вязкости 5W-30, 5W-40, 0W-30, 0W-40
Рекомендуемое масло по производителю Liqui Moly, Motul, Mannol, Castrol
Какое масло для ZC по составу синтетика, полусинтетика
Сколько масла в двигатель ZC заливать 3,5/3,7 (VTEC) л
Температура эксплуатационная 95°
Ресурс мотора
  • заявленный 500 000 км
  • реальный 1000 000 км (при правильной эксплуатации)
Регулировка клапанов гайки
Система охлаждения принудительная, антифриз
Объем жидкости охлаждения 6 л
Помпа с пластиковой крыльчаткой
Свечи на ZC Iridium Power IK16
Зазор свечи 1,1 мм
Шифр ремня ГРМ GT 80100 GMB
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик От D16 весом 7,6 кг
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze
Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Холостые обороты в норме 750 – 800 мин-1
Усилие затягивания резьбовых соединений
  • свеча – 31 – 35 Нм
  • маховик – 62 – 80 Нм
  • болт сцепления – 22 – 40 Нм
  • крышка подшипника – 68 – 90 Нм (коренной) и 43 – 53 Нм (шатунный)
  • головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90°

Двигатель ZC DOCH VTEC означает, что в нем два распредвала. И выглядит так:

Сначала шли ZC 16 клапанными с одним распределительным валом ГРМ без электронной системы по подъему клапанов. Потом в эти ДВС добавили систему электроники, которая отвечала за высоту подъема клапанов и времени их действия. В однорядном моторе и с 16 клапанами в одном ряду с такой электронной системой, двигатель обозначался ZC SOCH VTEC.

Сравнение двигателя Равон Джентра с конкурентами

Итак, среди основных конкурентов Джентры стоит выделить Рено Логан, Volkswagen Polo Sedan, модели АвтоВАЗ и т.д. Причем моторы на этих авто имеют как ряд плюсов, так и недостатков.

Например, агрегаты Рено Логан K7J, K4M имеют ременной привод ГРМ, а не цепь. Как известно, обрыв ремня может привести к загибу клапанов и преждевременному дорогостоящему ремонту двигателя. Еще нужно отметить отсутствие гидрокомпенсаторов в версии K7J, что означает необходимость периодической регулировки клапанов.

Модель Поло седан получила двигатель CWVA. Мотор имеет алюминиевый блок, гидрокомпенсаторы, два распредвала, цепной привод ГРМ и соответствует стандарту Евро5. Расход явно ниже, чем у Джентры (до 7л. по городу). Однако ресурс двигателя на практике всего 200-250 тыс. км, ремонтопригодность низкая, а сам ремонт достаточно дорогой.

Такие моторы отличаются повышенной топливной экономичностью и мощностью, собираются с использованием импортных комплектующих. Однако, даже с учетом всех доработок, расход топлива все равно сопоставим с расходом двигателя Gentra.

Что касается надежности и ресурса, как правило, срок службы двигателей ВАЗ не превышает 250-300 тыс. км., а качество сборки зачастую не самое лучшее. Исключением можно считать линейку новых моторов на Лада Веста и Икс-Рей, при этом вполне возможно, что в дальнейшем проявятся и их слабые стороны.

Двигатель D15B устанавливается на автомобили:

Honda Capa

Honda Capa
(11.2000 — 01.2002)

рестайлинг, хэтчбек 5 дв., 1 поколение

Honda Capa
(04.1998 — 10.2000)

хэтчбек 5 дв., 1 поколение

Honda Civic

Honda Civic
(09.2000 — 08.2003)

хэтчбек 5 дв., 7 поколение, EU

Honda Civic
(09.1998 — 08.2000)

рестайлинг, хэтчбек 3 дв., 6 поколение, EK

Honda Civic
(09.1995 — 08.1998)

хэтчбек 3 дв., 6 поколение, EK

Honda Civic
(09.1991 — 08.1995)

хэтчбек 3 дв., 5 поколение, EG

Honda Civic
(09.1989 — 08.1991)

рестайлинг, хэтчбек 3 дв., 4 поколение, EF

Honda Civic
(09.1989 — 08.1991)

рестайлинг, седан, 4 поколение, EF, EJ

Honda Civic
(09.1987 — 08.1989)

седан, 4 поколение, EF

Honda Civic
(09.1987 — 08.1989)

хэтчбек 3 дв., 4 поколение, EF

Honda Civic Ferio

Honda Civic Ferio
(09.2003 — 08.2005)

рестайлинг, седан, 3 поколение

Honda Civic Ferio
(09.2000 — 08.2003)

седан, 3 поколение

Honda Civic Ferio
(09.1998 — 08.2000)

рестайлинг, седан, 2 поколение

Honda Civic Ferio
(09.1995 — 08.1998)

седан, 2 поколение

Honda Civic Ferio
(09.1991 — 08.1995)

седан, 1 поколение

Honda Concerto

Honda Concerto
(02.1991 — 09.1992)

рестайлинг, седан, 1 поколение

Honda Concerto
(06.1988 — 01.1991)

седан, 1 поколение

Honda CR-X
(09.1989 — 01.1992)

рестайлинг, купе, 2 поколение

Honda CR-X
(09.1987 — 08.1989)

купе, 2 поколение

Honda Domani

Honda Domani
(01.1997 — 09.2000)

седан, 2 поколение

Honda Domani
(10.1995 — 12.1996)

рестайлинг, седан, 1 поколение

Honda Domani
(10.1992 — 09.1995)

седан, 1 поколение

Honda Integra SJ

Honda Integra SJ
(01.1998 — 12.2001)

рестайлинг, седан, 1 поколение, EK3

Honda Integra SJ
(02.1996 — 12.1997)

седан, 1 поколение, EK3

Особенности конструкции

Согласно принятому производителем Honda обозначению своих силовых приводов двигатель D15B является вторым вариантом после D15A. Особенностями конструкции являются:

  • головка блока цилиндров всегда одновальная, может содержать систему регулировки фаз VTEC или 3-stage VTEC;
  • цилиндры созданы из чугунных гильз, установленных мокрым способом внутрь алюминиевого блока;
  • впрыск вначале был карбюраторным, затем произошла модернизация, карбюраторов стало два, дальше был моновпрыск внутри впускного коллектора и, наконец, инжекторная система в последних версиях;
  • чтобы увеличить мощность атмосферного ДВС без наддува, применялась форсировка методом регулировки фаз VTEC и 3 Stage VTEC;
  • система зажигания из трамблерной постепенно эволюционировала в DIS-2, затем COP.

ГБЦ D15B

Впускной коллектор D15B

Производителем используется высокоресурсное навесное оборудование. Разработчиками Honda капремонт блока не предусмотрен, однако в РФ гильзы меняют в СТО без особых проблем. Изначально ресурс составляет 250 и 400 тысяч км (заявленный и реальный, соответственно). Если производить капитальный ремонт блока цилиндров перегильзовкой, то мотор становится «миллионником».

Хонда двигатели Д13-Д17 устройство, техобслуживание и ремонт

Технические характеристики двигателей Двигатели D13, D14, D15, D16 (ZC), D17 — 4-х цилиндровые, рядные, с двумя или четырьмя клапанами на цилиндр, с одним распределительным валом, расположенным в головке блока цилиндров. Привод распределительного вала осуществляется через зубчатый ремень.

Примечание: значения мощности и крутящего момента, приведенные в таблице Характеристика двигателей, являются ориентировочными и могут изменяться в зависимости от конкретной модели и года выпуска. Характеристика двигателей

Двигатель D13B D14 D15B D16A D17A
Рабочий объем, см³ 1343 1396 1493 1590 1668
Диаметр цилиндра — ход поршня, мм 75,0х76,0 75,0х79,0 75,0х84,5 75,0х90,0 75,0х94,4
Мощность, л.с. / при об/мин 66/5000 90/5600 105/6400 120/6400 130/6300
Крутящий момент, Н·м при об/мин 110/2500 120/4800 135/4500 145/5000 155/4800
Степень сжатия 9,2 10,4 9,4 9,4 9,0

Техническое обслуживание и общие процедуры проверки и регулировки Интервалы обслуживания Если Вы в основном эксплуатируете автомобиль при одном или более нижеприведенных особых условиях, то необходимо более частое техническое обслуживание по некоторым пунктам плана ТО. 1. Дорожные условия. а) Эксплуатация на ухабистых, грязных или покрытых тающим снегом дорогах. б) Эксплуатация на пыльных дорогах. в) Эксплуатация на дорогах, посыпанных солью против обледенения. 2. Условия вождения. а) Буксировка прицепа или использование верхнего багажника автомобиля. б) Повторяющиеся короткие поездки менее чем на 10 км при внешней температуре ниже точки замерзания. в) Чрезмерная работа на холостом ходу и/или вождение на низкой скорости на большое расстояние

Моторное масло и фильтр Меры предосторожности при работе с маслами 1. Длительный и часто повторяющийся контакт с моторным маслом вызывает удаление естественного жирового слоя с кожи и приводит к сухости, раздражению и дерматиту

Кроме того, применяемые моторные масла содержат потенциально опасные составляющие, которые могут вызвать рак кожи. 2. После работы с маслом тщательно вымойте руки с мылом или другим чистящим средством. После очистки кожи нанесите специальный крем для восстановления естественного жирового слоя кожи. 3. Не используйте бензин, керосин, дизельное топливо или растворитель для очистки кожи. Проверка уровня моторного масла 1. Установите автомобиль на ровной горизонтальной поверхности. После выключения двигателя подождите несколько минут, чтобы масло стекло в картер. 2. Выньте маслоизмерительный щуп и вытрите его ветошью. 3. Снова установите щуп до упора. 4. Выньте — щуп и оцените уровень масла в картере двигателя. Уровень масла должен быть между двумя метками «F» и «L». При низком уровне масла проверьте отсутствие утечек и долейте масло того же типа, которое было залито в двигатель, до о через масло заливную горловину. Примечание: — В некоторых случаях действительный уровень масла может отличаться от нормативных объёмов. — Избегайте перелива масла, иначе двигатель может быть поврежден. — После долива масла всегда проверяйте уровень масла. 5. Установите крышку маслозаливной горловины.

Выбор моторного масла 1. Используйте масло, рекомендованное производителем. Качество масла по API SG/SJ 2. Вязкость (SAE) подбирайте согласно диаграмме температурного диапазона, соответствующей условиям эксплуатации автомобиля до следующей замены масла. Замена масляного фильтра Примечание: для данного типа двигателя предусмотрено 3 типа масляных фильтров.

Технические характеристики ZC

Завод-производитель Honda
Обозначение двигателя ZC (серия, линейка)
Годы производства
  • 1984 – 2001 (SOHC)
  • 1988 – 1992 (DualCarb)
  • 1992 – 1494 (VTEC)
  • 1989 – 1995 (DOHC)
Объем 1590 см3 (1,6 л)
Мощность
  • 77,2 кВт (105 л. с.)
  • 88,3 кВт (120 л. с.)
  • 95,6 кВт (130 л. с.)
Крутящий момент (Ньютон на метр)
  • 138 Нм (на 4500 об/мин)
  • 147 Нм (на 5000 об/мин)
  • 148 Нм (на 5700 об/мин)
Вес 98 кг
Степень сжатия 9,2/9,3
Система подачи топлива двойной карбюратор/инжектор
Расположение цилиндров, тип по топливу рядный, бензиновый
Система зажигания коммутаторная, бесконтактная
Количество цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал головки блока цилиндров сплав алюминиевый
Материал впускного коллектора дюралевый
Материал выпускного коллектора литой чугунный
Распределительный вал оригинальный профиль кулачков
Материал блока цилиндров чугун
Диаметр цилиндра 75 мм
Поршни оригинальные
Коленчатый вал ДВС оригинальный для каждой версии мотора
Длина хода поршня 90 мм
Маркировка топлива АИ-92
Экологичность Евро-3
Расход топлива
  • трасса – 9 л/100 км
  • смешанный цикл 10 л/100 км
  • город – 11 л/100 км
Расход масла максимум 300 миллилитров на 1000 км
Какое моторное масло лить в агрегат по вязкости 5W-30, 5W-40, 0W-30, 0W-40
Рекомендуемое масло по производителю Liqui Moly, Motul, Mannol, Castrol
Какое масло для ZC по составу синтетика, полусинтетика
Сколько масла в двигатель ZC заливать 3,5/3,7 (VTEC) л
Температура эксплуатационная 95°
Ресурс мотора
  • заявленный 500 000 км
  • реальный 1000 000 км (при правильной эксплуатации)
Регулировка клапанов гайки
Система охлаждения принудительная, антифриз
Объем жидкости охлаждения 6 л
Помпа с пластиковой крыльчаткой
Свечи на ZC Iridium Power IK16
Зазор свечи 1,1 мм
Шифр ремня ГРМ GT 80100 GMB
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик От D16 весом 7,6 кг
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze
Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Холостые обороты в норме 750 – 800 мин-1
Усилие затягивания резьбовых соединений
  • свеча – 31 – 35 Нм
  • маховик – 62 – 80 Нм
  • болт сцепления – 22 – 40 Нм
  • крышка подшипника – 68 – 90 Нм (коренной) и 43 – 53 Нм (шатунный)
  • головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90°

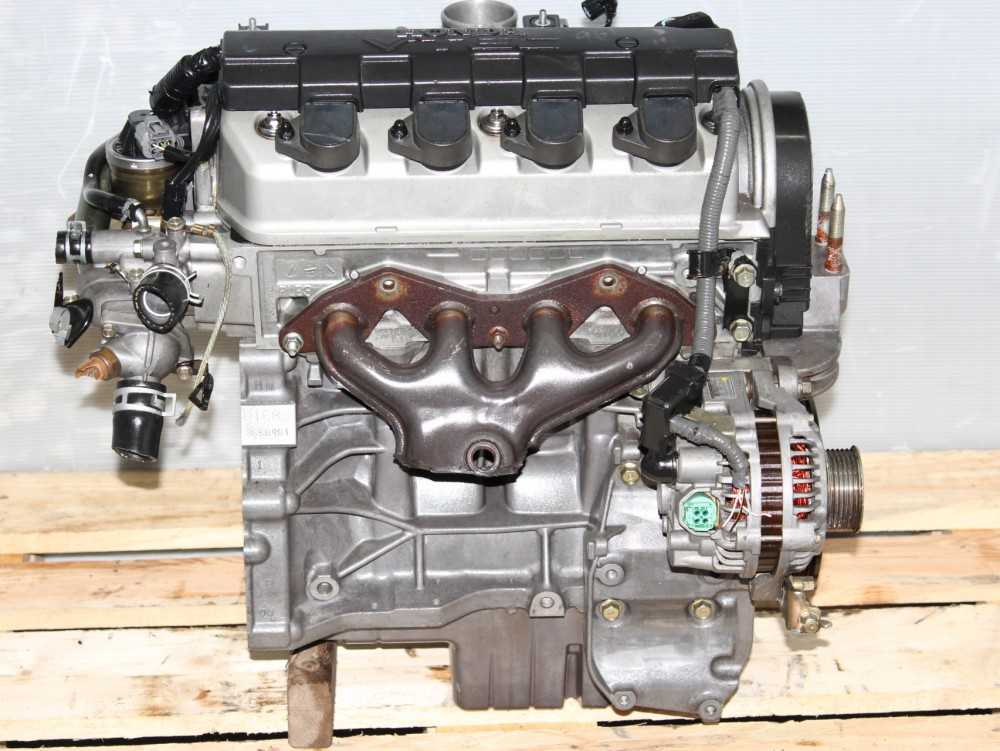

Двигатель ZC DOCH VTEC означает, что в нем два распредвала. И выглядит так:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
