Нет давления в топливной рампе, причины

По каким причинам горючее не подается в цилиндры

Итак, общая схема работы системы питания предполагает забор топлива из бензобака, после чего горючее попадает в карбюратор или инжектор.

Далее топливо подается во впускной коллектор, затем топливно-воздушная смесь через впускные клапаны поступает в камеру сгорания.

Становится понятно, что если не поступает бензин в двигатель, тогда эта проблема возникает как на моторах с карбюратором, так и на инжекторных ДВС. Самой простой причиной можно считать отсутствие бензина в баке или повреждение топливных магистралей. Другими словами, речь идет об утечках в результате каких-либо повреждений бака или топливопроводов, когда бензин вытекает еще до попадания в цилиндры.

Распространенные проблемы с подачей бензина в ДВС

Если исключить утечки, следующей причиной, по которой в мотор не подается бензин, являются различные неполадки бензонасоса. Отметим, что на автомобилях с карбюратором стоит бензонасос механического типа и располагается в подкапотном пространстве.

При этом на инжекторных двигателях стоит электрический бензонасос. Указанный насос расположен непосредственно в топливном баке. Если говорить о механическом устройстве, то зачастую к его поломке или некорректной работе приводит повреждение мембран, а также перегрев.

Электробензонасос обычно выходит из строя в тех случаях, когда работает с минимальным количеством топлива в баке. Дело в том, что охлаждение данного типа насосов происходит именно за счет горючего. Также следует выделить проблемы с реле бензонасоса или обрыв проводки, по которой осуществляется его питание электроэнергией.

Добавим, что если устройство не в состоянии создать нужного давления в топливной системе (давление отсутствует или низкое), тогда форсунки на некоторых ДВС могут не открываться, двигатель в этом случае не запускается. В других случаях открытие инжекторов все же происходит, однако топлива все равно недостаточно. При этом агрегат начинает работать с перебоями, глохнуть на разных режимах и т.д.

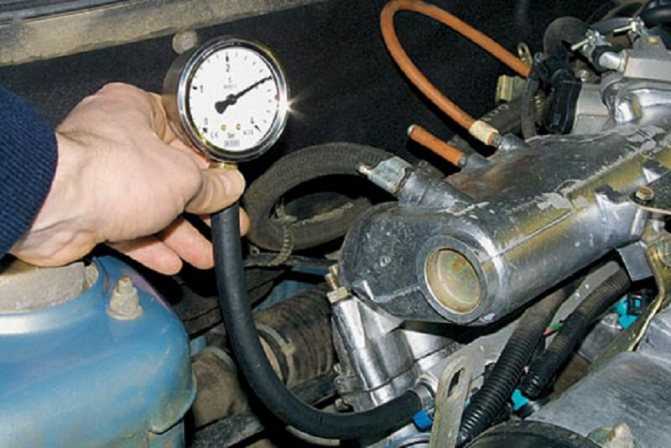

На начальном этапе необходимо произвести замер давления топлива в топливной рампе инжекторного двигателя, параллельно не забывая и о возможных проблемах с регулятором давления в рампе.

Еще одной проблемой, которая мешает топливу попасть в цилиндры двигателя, является загрязнение фильтров топливной системы. На инжекторе кроме привычного топливного фильтра также имеется сеточка бензонасоса, при этом в случае сильного загрязнения сетки-фильтра бензонасоса производительность устройства заметно падает.

Если же происходит загрязнение топливного фильтра тонкой очистки, тогда поступление горючего в двигатель может быть полностью перекрыто. Что касается карбюратора, на таких авто также имеется фильтр топлива, который обычно установлен перед карбюратором. Если происходит засорение фильтрующего элемента, тогда начинаются трудности с запуском мотора и подачей топлива на разных режимах.

Чтобы избежать указанных выше неполадок, фильтры нужно своевременно менять как на карбюраторном, так и на инжекторном моторе. Также нужно помнить, что фильтр-сетку на бензонасосе нужно периодически чистить или полностью менять на новую каждые 50-60 тыс. км. пробега.

Завершает список возможных причин нарушения топливоподачи в двигатель загрязнение карбюратора или инжекторных форсунок, а также выход отдельных элементов из строя. Как правило, в карбюраторе могут засоряться жиклеры, а в устройстве форсунок загрязнению подвержены распылители. Еще мусор и отложения могут частично или полностью перекрывать тонкие каналы и т.д.

Чтобы этого не происходило, инжектор нужно периодически чистить одним из доступных способов (ультразвуком, специальными очистителями на стенде и т.д.). Также следует добавить, что карбюратор может требовать очистки, ремонта или отдельной настройки. Например, недостаточное количество бензина в поплавковой камере приведет к тому, что горючего будет недостаточно для нормальной работы ДВС.

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.


Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо , выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Возможные решения

Если автомобиль оборудован отверстием для проверки давления топлива на топливной рампе или трубопроводе, проверьте давление топлива с помощью механического манометра, чтобы определить, соответствует ли оно техническим характеристикам. Давление топлива также следует проверять под нагрузкой при включенной передаче или во время разгона. Если давление топлива ниже номинального, визуально осмотрите все топливопроводы, идущие обратно в бак, чтобы увидеть, есть ли ограничение, такое как изогнутый топливопровод. Топливный фильтр может быть забит, если его не меняли в течение долгого времени, или топливная сетка в баке может быть заблокирована или забита — проверьте, нет ли повреждений топливного бака, которые могут привести к тому, что дно бака прижмется к крышке. впуск топливного насоса. Транспортные средства, оборудованные модулем привода топливного насоса, обычно работают с входным сигналом PWM (широтно-импульсной модуляцией) от PCM / ECM и выходным сигналом PWM для топливного насоса, другими словами, они работают в рабочем цикле, который представляет собой напряжение на / время выключения, а не постоянное напряжение для регулирования скорости насоса. Сигнал PWM можно проверить в модуле драйвера, используя схему подключения для справки и DVOM, настроенный на рабочий цикл с положительным проводом на сигнальном проводе и отрицательным проводом на хорошо известном заземлении. Рабочий цикл должен изменяться в зависимости от потребности топливного насоса, заданной блоком PCM / ECM. Некоторые автомобили, такие как Ford, удваивают выходную мощность рабочего цикла, поэтому 30% -ный ввод приведет к 60% -ному выходу для топливного насоса. Рабочий цикл топливного насоса должен отражать это увеличение. Это напряжение обычно контролируется PCM и может установить дополнительный код неисправности, если есть проблема с модулем драйвера топливного насоса. Датчик давления топлива можно проверить с помощью монтажной схемы для справки и ДВОМ. Обычно это источник опорного напряжения или провод заземления, который контролируется PCM. Проблема с проводом питания или заземления обычно устанавливает другой код, такой как P0190 — неисправность цепи датчика давления в топливной рампе или P0191 — Диапазон / характеристики цепи датчика давления в топливной рампе. Чрезмерное сопротивление в датчике или проводах может привести к неправильным показаниям. Используя DVOM, установленный на шкале Ом, проверьте сопротивление датчика давления, отключив датчик и подключив положительный и отрицательный выводы к разъему датчика. Если сопротивление выше, чем указано в спецификации, замените датчик. Проводку можно проверить с помощью DVOM, установленного на Ом, а также отключив датчик и PCM и проверив чрезмерное сопротивление между двумя клеммами жгутов проводов с положительным проводом DVOM на одном конце и отрицательным проводом на другой конец того же провода.

Чем опасен воздух в топливной системе

ТНВД и дизельные форсунки во время работы смазываются исключительно топливом, которое через них проходит. Если в системе образовалась воздушная пробка, топливо попадает в двигатель в меньшем объеме, чем нужно. Машина заводится на остатках топлива в ТНВД, но оно быстро сгорает. А т.к. топлива поступает мало и медленно, обороты начинают плавать.

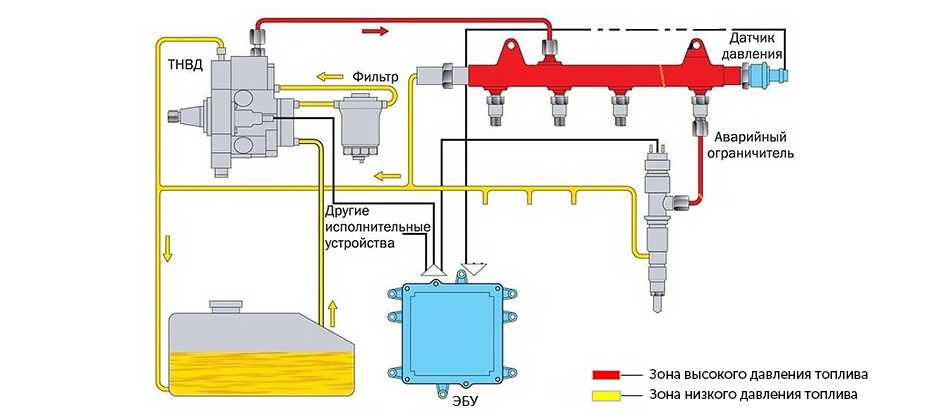

Топливная система дизелей

Насос работает всухую под огромными нагрузками — ведь ему нужно создать давление до 2500 бар. Смазочное голодание приводит к тому, что на элементах плунжера появляются задиры, металлические детали разрушаются друг о друга, в систему попадает металлическая стружка, которая изнашивает другие узлы. Причем проблема не решается, если заменить форсунки — нужно полностью удалять дизель со стружкой из системы, промывать ее.

Как устранить ошибку Р0087

Руководствуясь наиболее вероятными причинами неисправности, устранение ошибки Р0087 производят, контролируя систему, двигаясь от конца магистрали к началу. В обобщенном случае это происходит так:

1. Исследуют поступление топлива в обратку. Для этого обычно рассоединяют обратную топливную магистраль и смотрят на характер топливной струи на ее выходе в бак. При этом необходимо завести двигатель, предварительно поставив емкость для того чтобы топливо не «поливало» подкапотное пространство. Лучше измерить давление в обратной магистрали при помощи специального манометра, но, как правило, в любительской практике он отсутствует. В любом случае, если топливо поступает «вяло», тогда давление в системе критически мало.

2. Контролируют давление топлива в рампе. Обычно для этого используют специальный топливный манометр, который подключают к рампе.

При этом двигатель необходимо прокручивать стартером или завести в зависимости от модели двигателя и наличия возможности контроля давления в рампе. Величина нормального давления зависит от модели двигателя и может быть в пределах от 3 до 400 бар.

3. Проверяют работоспособность РДТ в рампе.

Если наблюдаются постоянные скачки давления топлива, то с большой степенью вероятности можно предположить, что неисправен регулятор давления в топливной рампе и из-за этого выдается ошибка Р0087.

Его проверку лучше производить путем временной установки заведомо исправного регулятора. Можно попробовать промыть электромагнитный клапан, очистить контакты разъема.

Некоторые РДТ работают по разряжению воздуха во впускном коллекторе. В некоторых случаях их целесообразно сразу поменять, чем искать заведомо исправный для проверки работоспособности (стоимость – около 1500 рублей).

4. Если регулятор исправный, проверяют работоспособность датчика давления. Возможно, давление топлива в системе нормальное, а датчик по причине собственной неисправности показывает, что оно занижено. Но в таком случае ошибка не должна иметь выраженных проявлений. Датчик можно проверить руководствуясь справочными параметрами.

5. Контролируют работу ТНВД. В любительских условиях выполнить эту операцию практически невозможно. Необходимо демонтировать ТНВД с двигателя, и производить контроль давления на специальном стенде. Иногда эту дорогостоящую операцию оставляют «на закуску». Можно сделать упрощенный контроль, приоткручивая топливопроводы к форсункам в старых моделях двигателей.

6. Проверяют давление после фильтра тонкой очистки. Если в системе есть насос в баке, то величина давления обычно от 3 до 9 атмосфер. При слабом давлении на входе рампы следует сначала заменить фильтры грубой и тонкой очистки.

Видео — устранение причины ошибки P0087 на дизельном двигателе 3.0 TDI CASA:

7. Проверяют эффективность работы ТННД в баке. В первую очередь, контролируют загрязнение сеточки на топливном насосе в баке, при необходимости ее заменяют.

Затем проверяют герметичность трубок, обслуживающих бензонасос в баке. После этого контролируют давление на выходе топливного насоса в баке. Опытные автомеханики могут выполнить эту операцию при помощи пальца, зажав выходное отверстие насоса и на ощупь определив уровень давления при включенном насосе.

8. Проверить работоспособность электронного регулятора давления топливного насоса в баке. Он устанавливается на современных моделях автомобилей. В принципе, его неисправность должна сообщаться дополнительной ошибкой. Но она может не диагностироваться «неродным» сканером. Электронный регулятор представляет небольшую схему (плату), которая территориально устанавливается рядом с бензонасосом на кузове авто (в Volvo, например, под правым закрылком заднего колеса, его надо вырезать в нужном месте для замены).

9. Если все давления в норме, как вариант, можно проверить работоспособность форсунок на стенде. Возможно, изношенные форсунки стравливают все давление в топливной системе на нет, откровенно льют.

Устранение простой на первый взгляд ошибки Р0087 может привести к большим временным и денежным затратам. Не следует затягивать с ремонтом.

Смотрите чем почистить окислившиеся контакты в случае такой необходимости.

Как подключить динамики к магнитоле в машине и почему важно не перепутать полярность их выводов. Видео — вариант устранения ошибки P0087 на Land Rover Discovery IV:. Видео — вариант устранения ошибки P0087 на Land Rover Discovery IV:

Видео — вариант устранения ошибки P0087 на Land Rover Discovery IV:

Признаки, симптомы слабого давления в системе

Слабое давление выражается в первую очередь наличием провалов. Пытаешься разогнаться, нажимаешь на педаль газа, ничего не происходит. Помогает остановка двигателя, и его последующий запуск (таким образом насос качает топливо). Однако через километров десять или пятнадцать ситуация повторяется.

Некоторые водители даже меняют топливный фильтр или сеточку насоса, в надежде улучшить ситуацию, но не помогает. Замена сеточки в данном случае рассматривается, как более правильный вариант. Дело в том, что давление может опускаться по вине плохо работающего насоса.

Если дело не в сеточке, значит, «подыхает» сам насос. Есть и другая причина – она заключается в разрежении топливного резервуара. Проверяется так. Нужно остановить автомобиль, если начались провалы, чихания и т.п. Но двигатель не глушить. Затем открыть крышку лючка бака, и заново неплотно закрыть. Продолжить движение, если провалы исчезнут, значит, в баке однозначно разрежение.

Засорение топливной магистрали и неисправность датчика, регулирующего давление топлива непосредственно перед впрыском, тоже могут стать причинами слабого давления. Чтобы достоверно убедиться в том, из-за чего именно скачет давление, надо провести грамотные замеры. Сначала измерить давление насоса, потом магистрали (до и после фильтра), а потом непосредственно в рампе. Такой инструментальный контроль позволит выявить конкретную причину.

Этот датчик нередко игнорируется автомобилистами, но именно его неисправность способна привести к недостаточному давлению. Симптомы вышедшего из строя датчика:

Нарушения с РДТ возникают довольно часто, так как конструкция датчика механическая.

Убедиться в неисправности РДТ можно, определив величину давления.

Режим Показатели
Зажигание включено 2,9-3 кг/см кв
Двигатель функционирует не менее 2,5 кг/см кв
Ваккумный шланг отключен 3,3 кг/см кв
Пережата обратка 7 кг/см кв
Перегазовка 2,5-3 кг/см кв

Регулятор давления проверяется в первую очередь, ведь именно по причине его неисправности падает давление. Если же он в порядке, надо протестировать работу насоса. Делается это путём пережатия обратного клапана слива топлива.

Что означает ошибка P0087

Ошибка P0087 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил неисправность в системе подачи топлива. Данная ошибка появится, если ECM автомобиля получит от датчика давления топлива сигнал, указывающий на слишком низкое давление топлива.

При появлении ошибки P0087 на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности. Также ECM переведет автомобиль в аварийный режим во избежание дальнейшего повреждения. Автомобиль будет оставаться в данном режиме до тех пор, пока ошибка не будет устранена.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

  • неустойчивую работу на ХХ, агрегат глохнет на холостых;
  • потерю мощности, заметное повышение расхода топлива;
  • замедленные реакции на нажатие педали газа;
  • рывки и провалы во время разгона, в момент перегазовки;
  • автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

О падении давления

Когда речь идёт о проблеме с давлением, то выглядит это примерно так:

  • при заведённом двигателе в режиме ХХ показывается 2,8 атм, стабильное давление, набирается быстро;
  • после заглушения мотора давление мгновенно падает до 2,5 атм;
  • через минуту или две снова падает уже до 2 атм;
  • через 10 минут – 1,6 атм.

Новая Лада: Греется двигатель Лада Калина на холостых оборотах: фото, видео

Почему же падает давление. Однозначно, есть проблемы в топливной системе, и, как правило, это связано бывает с тем, что обратный клапан насоса не держит. Именно поэтому после выключения зажигания так быстро падает давление.

Регулятор давления топлива

https://www.youtube.com/watch?v=GIsZBd1U7Dc

В крайних случаях возможно, что выходит из строя ДДТ – датчик давления. Способы проверки обоих вариантов приводятся ниже.

Работает ли датчик давления.

  1. Снять трубку с регулятора давления.
  2. Посмотреть на показатели шкалы манометра. Если они не изменились, значит, регулятор (датчик) неисправен. В нормальном состоянии стрелка после отключения ДДТ должна подскочить.

Диагностировать обратный клапан можно так:

  • пережать шланг «обратки» на рабочем двигателе;
  • давление должно опять подскочить, на этот раз ещё больше, чем в случае с датчиком.

Если показатель не повышается при пережатии «обратки», но уровень давления в системе нормальный, означать это может только одно – бензин через сливной топливопровод не идёт. Или же имеется утечка в подающей трубке топлива.

Часто медленный рост давления вызывается засорением сетки грубой очистки в насосе. Требуется почистить сетку или лучше заменить на новую.

Топливный насос тоже может стать причиной падения давления в системе. Есть смысл диагностировать его на нормальное функционирование. Многие берут, и просто замеряют давление прямо с него. Манометр должен показать высокие значения, в пределах 6 атм. Если нет, то, скорее всего, насос неисправен.

Вообще, действительность функционирования насоса обосновывается жужжанием при включении зажигания. Если бензонасос установлен в открытом месте, то его работу можно проверить прикасанием к корпусу (должна ощущаться вибрация).

Если насос не работает, то надо в первую очередь протестировать предохранитель или реле, отвечающие за его функционирование.

Диагностика системы

Итак, электронный блок вывел на дисплей код «p0087». Сначала нужно определить, с каким из элементов возникли проблемы.

Проводка

Первым, что можно сделать – проверить соединения проводки, подходящей к элементам топливной системы. Возможно, что какой-то из проводов окислился или оборвался.

Если с проводкой все нормально, а зачистка клемм к результатам не привела, следует проверить один за одним все элементы топливной системы.

Топливный насос

Сначала производится проверка состояния топливного насоса. Одной из причин появления такой неисправности является сильное засорение топливного фильтра, из-за чего насос не способен обеспечить должную производительность.

На СТО топливный насос могут проверить при помощи манометра, какое он давление создает.

Сейчасчитают Машина дергается при движении: причины и способы их устранения

16.3k

Неисправность системы ESP Форд Фокус 2, диагностика причин и способы их устранения

2.5k

Топливные магистрали

Если насос подозрений не вызывает, следующими проверяются топливные магистрали на наличие подтеков.

Проверяются как магистрали, так и штуцера, которыми они подсоединяются к элементам системы.

Во время этой проверки стоит поинтересоваться состоянием топливного фильтра тонкой очистки.

После проверки магистралей диагностируют состояние датчика и клапана давления, установленные на рампе.

ТНВД

На дизельных авто следующим проверяется топливный насос высокого давления (ТНВД), а у инжекторных бензиновых автомобилей бензонасос высокого давления.

В бензиновых автомобилях с системами FSI, GDI и ряде других (все, что с непосредственным впрыском) оснащаются двумя насосами — небольшого давления (тот который размещается в баке), а также насосом высокого давления (размещается возле ГБЦ, поскольку привод у него от распредвала). В тексте выше речь идет про бензиновый насос высокого давления, который находится возле распредвала.

Но эту проверку выполнить самому невозможно, поскольку продиагностировать его можно только на специальном стенде.

Также читайте про то как делать ремонт топливного насоса автомобиля.

Форсунки

Последними проверяются форсунки. Они могут не удерживать топливо, и оно постоянно будет поступать в цилиндры, при этом нужное давление топлива удерживаться не будет.

Но топливные форсунки тоже проверяются на специальном стенде.

Таким способом можно выявить элемент, который стал причиной появления такой неисправности.

Распространенные причины ошибки p0087 у разных типов автомобилей

Это описана полная проверка топливной системы для выявления причины появления кода ошибки p0087. Однако не всегда требуется полная проверка системы.

У каждой автомобильной марки, будь то Форд, Ситроен, Ауди или Пежо, в топливной системе есть слабые места, особенно это касается дизелей и инжекторов с непосредственным впрыском.

Одним из самых слабых мест является ТНВД, а также его привод, в частности, толкатель, и большинство случаев возникновения падения давления в рампе связано с этим узлом.

У авто, не оснащенных такой топливной системой, виной появления кода p0087 часто является датчик давления топлива в рампе, а также проводка, идущая к нему.

Как устранить ошибку

Учитывая наличие сразу нескольких потенциальных причин того, что возникла ошибка P0087, указывающая низкое, отличающееся от нормы, давление в топ магистрали, в зависимости от конкретной проблемы проводятся соответствующие ремонтно-восстановительные работы.

  • Неисправность топливного насоса. Это не обязательно его поломка. Здесь возможны проблемы со стороны топливной сетки или фильтра. Их нужно проверить в первую очередь. При сильных засорениях выполняется очистка и замена. Дополнительно проверьте контакты топливного насоса. Если там имеется нагар или следы коррозии, их потребуется зачистить, смазать и плотнее зафиксировать. Сам топливный насос выходит из строя редко. Это характерно для машин с большим пробегом либо для автомобилей после ДТП.
  • Неисправность датчика давления. Его можно прозвонить мультиметром, проверить на работоспособность. Но объективно самый простой вариант, позволяющий исключить из числа подозреваемых насос, заключается в установке на его место заведомо исправного датчика. После этого сотрите ошибки и проверьте, не появится ли код P0087 снова.
  • Нарушение работоспособности клапана регулировки. Речь идёт о клапане регулировки давления в топливной системе. Основным признаком его неисправности считается длительный запуск ДВС, когда стартеру приходится долгое время крутиться. Дополнительно изучите состояние топливных шлангов, где могут образоваться подтёки горючего. Это также потенциально указывает на проблемы с клапаном.
  • Выход из строя топливных форсунок. Их следует визуально осмотреть, проверить работу на слух, либо воспользоваться мультиметром. В условиях автосервиса применяются специальные стенды для проверки работоспособности. Форсунки могут потребовать обычной чистки либо же поможет замена.
  • Замена толкателя. При сильном износе толкателя в конструкции топливного насоса не остаётся ничего иного, кроме как заменить его. По регламенту на дизельных ДВС замена толкателя выполняется с интервалом в 50 тысяч километров.

Меняя толкатель, параллельно обязательно установите новое уплотнительное кольцо.

Не спешите сразу же проводить сложный демонтаж и добираться до труднодоступных элементов топливной системы. Очень часто причина кроется в банальном засорении фильтров и сеток.

Намного реже из строя выходит топливный насос либо же возникают неисправности со стороны самого блока управления. В этих случаях лучше обратиться за квалифицированной помощью.

Коды ошибок Тойота и методы устранения (Вячеслав Пшеничников)

P0010

Устройство управления положения распредвала «A» (ряд 1)

Camshaft Position «A» Actuator Circuit Bank 1

– Грязное масло

– Замыкание или обрыв цепи клапана подачи масла OCV

– Неисправность клапана подачи масла OCV

– Неисправность в системе изменения фаз газораспределения (VVT) (регулировка времени переключения клапана)

– Плохой контакт

– Неисправен модуль управления двигателем (ECM)

Если моторное масло заменено, а цепи VVT и OCV в порядке, замените VVT, чтобы решить проблему

После того, как ECM отправит сигнал целевого рабочего цикла в OCV, ECM контролирует ток OCV для установления фактического рабочего цикла. Контроллер ЭСУД определяет наличие неисправности и устанавливает код неисправности, когда фактическое отношение рабочего цикла изменяется от отношения целевого коэффициента заполнения.

Система изменения фаз газораспределения (VVT) состоит из блока ECM, клапана OCV и контроллера VVT. ECM передает в OCV управляющий сигнал задания продолжительности включения. Данный управляющий сигнал регулирует давление масла, действующее на контроллер VVT. Управление механизмом изменения фаз газораспределения выполняется, исходя из режима работы двигателя, а именно – с учетом расхода воздуха на входе, положения дроссельной заслонки и температуры охлаждающей жидкости. На основании сигналов, поступающих от нескольких датчиков, ЕСМ управляет клапаном OCV. Контроллер VVT регулирует угол распредвала впускных клапанов посредством давления масла, проходящего через клапан OCV. В результате оптимизируется относительное положение распределительного и коленчатого валов, повышается крутящий момент двигателя и экономия топлива, а токсичность отработавших газов снижается при общих условиях движения. С помощью сигналов, поступающих от датчиков положения распределительного и коленчатого валов, ECM определяет фактические фазы газораспределения впускных клапанов и обеспечивает управление в режиме обратной связи. Таким образом, ECM определяет заданные фазы газораспределения впускных клапанов.

– Горит лампа «Check Engine» или индикация необходимости прохождения очередного ТО

– Отсутствие или потеря мощности

– Двигатель работает с перебоями

симптомы

Код ошибки P0171 может сопровождаться множеством симптомов. Прежде всего, загорится индикатор двигателя в вашем автомобиле. Каждый раз, когда это происходит, всегда полезно прочитать коды с помощью сканера OBD2 или, что еще лучше, использовать диагностический сканер, который может считывать коды ошибок Volkswagen.

Какой бензин выгоднее?

А92А95

Другим симптомом может быть то, что у вашего автомобиля проблемы с производительностью, такие как пропуски зажигания или недостаток мощности при разгоне.

У вашей машины также могут возникнуть проблемы на холостом ходу у стоп-сигнала или стоп-сигнала. Ваш автомобиль может также испытывать некоторые “кашляющие” шумы во время вождения или сидя в пробке. Другим симптомом может быть то, что вам трудно заводить машину. Или даже возможно, что двигатель может заглохнуть, пока вы ведете его.

Как видите, причин для падения натиска в топливной магистрали существует немало, поэтому диагностику следует проводить последовательно топливный фильтр насос топливные форсунки электрические жгуты и разъемы да, иногда источник проблем плохой контакт магистрали высокого и низкого давления все остальные элементы системы.

Замена топливного фильтра Лада Гранта —

Выпуская очередной «народный» автомобиль под маркой Granta, АвтоВАЗ, к счастью, не стал следовать современной тенденции сводить ремонт и обслуживание к модульной замене целых узлов. Замена топливного фильтра своими руками здесь ничуть не сложнее, чем на предыдущих инжекторных автомобилях из Тольятти, и без проблем может выполняться самим владельцем.

Как и в большинстве подобных случаев, самостоятельное обслуживание автомобиля для владельца «Гранты» становится еще одним способом сэкономить деньги: нет нужды обращаться в автосервис, когда для всех операций потребуется смотровая яма в гараже и дешевый набор инструмента из ближайшего автомагазина.

Как часто нужно производить замену?

По заводскому графику ТО замена топливного фильтра «Лада Гранта» предписывается с периодичностью в 30 тысяч километров пробега, хотя эта величина весьма условна: стоя в пробке с работающим двигателем, автомобиль не наматывает пробег, но фильтр продолжает собирать посторонние частицы из того, что у нас принято называть бензином.

В регионах с традиционно низким качеством горючего есть смысл проводить замену фильтра каждое ТО, тем более что стоит он недорого. Зато это полезно дважды: машина всегда имеет гарантированно исправный фильтр, а пластиковые быстросъемы топливной магистрали меньше зарастают грязью: после 30 тысяч фиксаторы приходится тщательно отчищать от песка, чтобы не сломать их, снимая фильтр.

Внеочередная же замена может потребоваться при ощутимом снижении приемистости мотора, появлении провалов на резких ускорениях: именно в этих режимах, когда расход топлива максимален, начинает «выползать наружу» увеличившееся сопротивление топливной магистрали. Более серьезные и резко проявляющиеся симптомы (троение, провалы уже на средних оборотах) указывают уже на проблемы с бензонасосом или регулятором давления топлива.

Выбор топливного фильтра на «Ладу Гранту»

Штатный топливный фильтр имеет свой номер – 2190-1117010. Хотя он похож внешне на применявшиеся в Тольятти сменные фильтры под быстросъемные соединения от «десятого» семейства, с ними он различается по геометрии штуцеров: на «Гранте» и «Калине 2» используется свой типоразмер соединений, не совместимый с предыдущими переднеприводными автомобилями. Однако внезапно он полностью аналогичен безрезьбовым фильтрам 21230-1117010-02, которые устанавливались на часть Chevrolet Niva.

Главный недостаток штатного фильтра – это его пластиковый корпус: учитывая, что расположен он под днищем, где-то в глубинке всегда есть риск образования на нем трещин и протечек топлива (а его давление в современных автомобилях ВАЗ с бессливной рампой составляет 4 атмосферы). Поэтому есть смысл при замене выбрать аналог в металлическом корпусе – BIG Filter GB-320, MANN WK 512, Bosch 0450905969, Champion CFF100225.

Инструкция по замене топливного фильтра

Перед выполнением любых операций с топливной системой необходимо сбросить давление в магистрали: при исправном обратном клапане бензонасоса оно удерживается достаточно долго, а мало кто захочет получить в лицо струю бензина под давлением в пару-тройку атмосфер.

Наиболее простой способ сброса давления – это вытащить на работающем двигателе предохранитель бензонасоса, расположенный в общем монтажном блоке салона. В монтажном блоке он находится в правом ряду, на пятом месте сверху (считаются и пустые гнезда, если в конкретной комплектации они не задействованы), его номинал – 15 ампер.

Когда мотор заглохнет, можно выключить зажигание и вернуть предохранитель в колодку. Для доступа к фильтру подойдет и смотровая яма, и эстакада – его нетрудно найти рядом с бензобаком.

Снимая быстросъемы со штуцеров, нужно нажать на оба фиксатора по бокам, и быстросъем должен легко сняться – в противном случае нельзя его тянуть, так как поврежденный зубец фиксатора может привести к срыву быстросъема под давлением во время движения.

Теперь остается только выдвинуть фильтр из пластикового кронштейна в сторону. Лучше всего именно сдвигать фильтр, а не выщелкивать его наружу, чтобы зря не ослаблять крепление.

Новый фильтр вставляется стрелкой вперед – она указывает правильное направление потока топлива. Нужно ориентироваться именно по стрелке, а не по положению фланца – на неоригинальном фильтре место вальцовки может находиться и спереди, и сзади.
