Инструкция как снять бензобак на ДЭУ и Шевроле Ланос

Необходимость снятия бензобака на Ланосе возникает в трех случаях:

Когда устройство необходимо очистить внутри. Признаком необходимости чистки внутренней полости бака является засорение сеточки бензонасоса
В случае обработки днища автомобиля мастикой или другими защитными материалами
При возникновении течи бензобака. В таком случае следует снять и заменить устройство на автомобиле

Перед проведением работ по снятию и замене, следует подготовить такой набор инструментов:

Набор торцевых ключей или трещотка с головками размерностью «10», «12» и «13» мм
Шлицевые отвертки
Молоток
Домкрат ромбовидный, который понадобится для того, чтобы снять бензобак. С его помощью также производится установка устройства обратно
Накидной ключ на «7»
Пассатижи и кусачки

Еще понадобится подготовить емкость, в которую необходимо будет слить оставшийся в баке бензин. Когда все инструменты подготовлены к работе, необходимо приступать. Подробная пошаговая инструкция, как снять бензобак на Ланосе, Сенсе и Шансе, описана далее.

Для начала нужно установить автомобиль на смотровую яму, что упростит выполнение демонтажных работ
Переходим в заднюю часть салона, и подняв сидение вверх, находим крышку-заглушку из пластика. Сидушку заднего дивана можно демонтировать, что облегчит выполнение работ
Взяв шлицевую отвертку, поддеть крышку, и произвести ее снятие
Отсоединить колодку питания бензонасоса, и отвести ее в сторону
Сесть за руль, и попытаться завести автомобиль. Это нужно, чтобы снизить давление и опустошить топливную магистраль от остатков бензина
После этого потребуется отключить клемму «минус» от аккумулятора
Используя пассатижи, необходимо отсоединить топливные трубки. Для этого их следует сжать, и произвести выведение из зацепления с защелками
Если в баке много топлива, то его следует слить. Для этого следует извлечь бензонасос, и через отверстие выкачать бензин. Сделать это рекомендуется предварительно, так как сам бензобак достаточно тяжелый, и бензин только усложним проведение демонтажных работ
Чтобы снять бензонасос (топливный модуль), необходимо воспользоваться молотком и шлицевой отверткой. Установить отвертку в паз замочного кольца, и произвести удары молотком по рукоятке. Для извлечения модуля, необходимо вращать замочное кольцо в направлении против часовой стрелки. Предварительно следует очистить поверхность от загрязнений
После освобождения кольца из зацепления, его следует снять
Теперь извлечь топливный модуль в сборе
Далее надо опуститься вниз, и произвести отключение клеммы питания бензонасоса
Вывести из зацепления с баком крепежи гофры. Она крепится в двух местах к бензобаку — возле фишки питания бензонасоса и на поворотной части устройства
Ключом на «10» выкрутить гайку крепления хомута троса ручника
Под бак установить ромбовидный домкрат, после чего произвести вывинчивания крепежных болтов
Крепится бак при помощи 4 болтов на «12». Два болта располагаются в передней части бензобака, и два сзади
После их вывинчивания, бак будет держаться на домкрате. Следует немного опустить домкрат, чтобы обеспечить свободный доступ к крепежам топливных шлангов. Чтобы выкрутить хомут крепления вентиляционного шланга (который меньше по диаметру), следует воспользоваться ключом на «7». Этот хомут можно выкрутить отверткой, но сделать это ключом более реально
Хомут заливного шланга ослабляется при помощи пассатижей
При отсоединении заливного шланга, из бака может потечь бензин, если его предварительно не выкачать

Это важно учитывать, так как многие предпочитают выкачивать остатки бензина со снятого бензобака
После этого медленно опускаем бак, и воспользовавшись помощью товарища, произвести демонтаж устройства. Принцип снятия такой, что необходимо для начала опустить переднюю часть, а затем произвести извлечение устройства в направлении к передней части. На этом процедура снятия топливного бака с автомобиля Ланос завершена

По аналогии выполняется демонтаж бензобака на машинах Сенс и Шанс, которые имеют одинаковую конструкцию. Если выполняется очистка бака, то следует его промыть внутри. Для промывки используется бензин. Если топливная емкость подлежит замене, тогда далее представлена инструкция, как заменить прогнивший бак на новый

На этом процедура снятия топливного бака с автомобиля Ланос завершена. По аналогии выполняется демонтаж бензобака на машинах Сенс и Шанс, которые имеют одинаковую конструкцию. Если выполняется очистка бака, то следует его промыть внутри. Для промывки используется бензин. Если топливная емкость подлежит замене, тогда далее представлена инструкция, как заменить прогнивший бак на новый.

Регулировка клапанов на автомобиле Daewoo Lanos

Сегодня проведем такую редкую процедуру для автовладельцев, как регулировка клапанов. Проводить это будем на примере автомобиля Daewoo Chance(Sens).

Перед началом работы по регулировке и настройке зазоров клапанов нам необходимо провести установку ВМТ, иными словами расположить распредвал и коленвал четко по меткам.

Далее демонтируем головку, для этого вооружаемся набором инструментов, а именно щупы с размерами: 0,13; 0,15; 0,17; 0,28 0,3; 0,32 мм. Признаемся, что если работу будет проводить профессионал, то ему будет достаточно и двух главных щупов 0,3 мм и 0,15 мм.

Если опираться на книгу, то допустимый зазор для впускных клапанов — 0,13-0,17 мм (0,15 ± 0,02), а для выпускных — 0,28-0,32 мм (0,3 ±0,02).

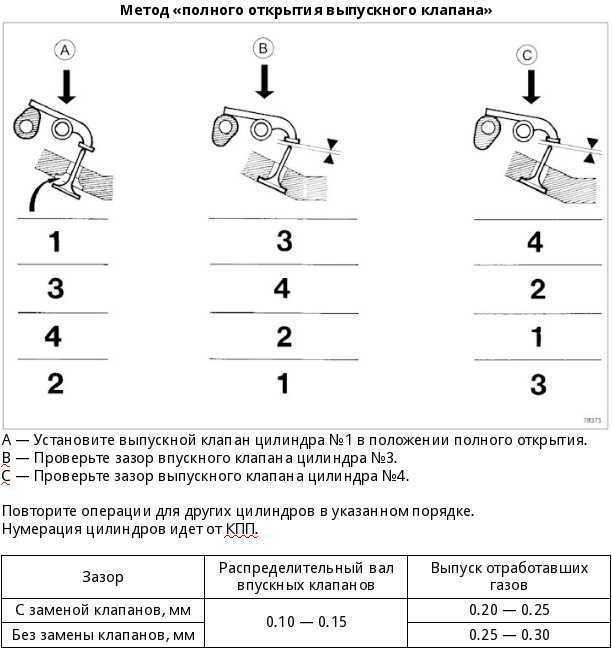

Существует два основных способа регулировки клапанов на Daewoo Chance (Sens) и какой выбирать зависит от двигателя.

Первый способ для двигателя МЕМЗ-301:

0 — 5; 180 — 2, 6, 8; 360 — 4; 540 — 1, 3, 7.

Второй способ для двигателя МЕМЗ-307:

0 — 2, 5; 180 — 6, 8; 360 — 4, 7; 540 — 1, 3.

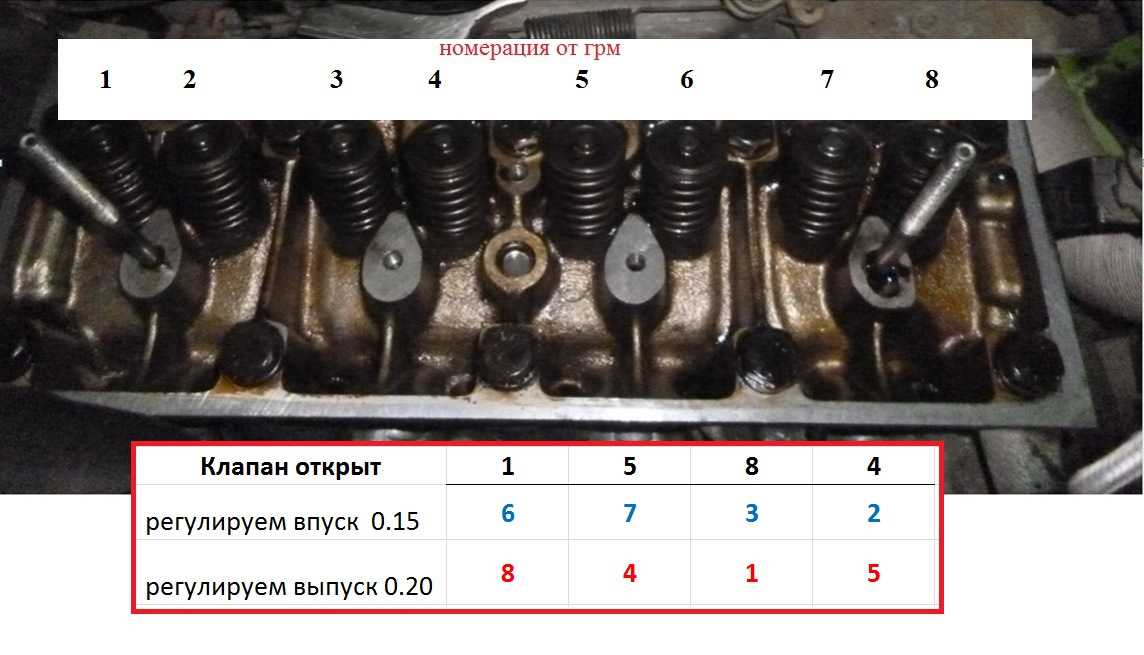

Еще есть и третий способ, он самый удобный и простой. По нему нам нужно первый цилиндр устанавливается в ВМТ и начинается регулировка 1,2,3 и 5 клапанов, далее прокручиваем колено на 360 градусов и начинаем регулировку 4,6,7, и 8 клапанов.

Более подробно рекомендую ознакомиться с данным вопросом на видео. Удачи.

Источник

Как отрегулировать клапана на Сенсе и Шансе с объемом двигателя 1.3 литра

Перед тем, как регулировать клапана на Сенсе и Шансе самостоятельно, надо отметить, что их двигатели отличаются от тех, которые устанавливаются на Ланосы и Шансы 1.4. Отличие заключается в конструкции кулачков. На Сенсах с объемом 1,3 литра устанавливается обычный кулачок, который характеризуется чрезмерной шумностью функционирования. На Ланосах и Шансах 1.4 стоят кулачки с расширенными фазами, что позволяет обеспечить более плавное их соединение с коромыслом.

Именно поэтому сначала рассмотрим процесс самостоятельной регулировки клапанов на Сенсе и Шансе с объемом 1.3 литра. Процедура эта не трудная, и занимает не так много времени, как может показаться. Отрегулировать зазоры можно на любом специализированном СТО, но зачем платить деньги, когда можно выполнить настройку самостоятельно. Для выполнения работ понадобится набор щупов, гаечные ключи и шлицевая отвертка. Приобрести набор щупов для регулировки зазоров можно в любом автомобильном магазине.

Процедура регулировки клапанов на автомобиле Сенс и Шанс 1.3 выполняется в следующей последовательности:

Прибегать к процедуре регулировки зазоров на автомобиле следует исключительно на остывшем двигателе. Температура воздуха при этом должна быть в районе 15-20 градусов
Чтобы произвести проверку и настройку тепловых зазоров, необходимо добраться до верхней части клапанов, которые находятся под крышкой головки. Для этого отсоединяются высоковольтные провода от свечей зажигания, и демонтируется декоративная накладка мотора
Выкручиваются свечи, чтобы облегчить проворачивание коленчатого вала
Демонтируются металлические кронштейны крепления кожуха. Верхний кронштейн крепится тремя болтами, а нижний фиксируется при помощи четырех болтов (смотри фото)
Демонтируется пластиковая крышка или кожух ГРМ, фиксируемого при помощи двух болтов, расположение которых указано красными стрелками
От крышки распредвала необходимо отсоединить патрубок картерных газов, ослабив крепление хомута
Под патрубком имеется еще одна трубка, которую также следует демонтировать
Вывинчиваются болты крепления крышки головки (или крышки клапанов). Она крепится 5 болтами на «12»
После этого необходимо поддомкратить правое колесо, чтобы обеспечить перемещение механизма ГРМ для установки поршней в верхнюю мертвую точку. Регулировка проводится в момент достижения поршней ВМТ
Первым делом включаем пятую передачу, после чего прокручиваем колесо до момента, пока не произойдет совмещение метки на шкиву распредвала с отметкой на блоке двигателя
Аналогично необходимо совместить метки на шкиву коленвала с выступом на блоке двигателя, как показано на фото ниже
При совмещении этих двух шкивов с отметками достигается принятие положения ВМТ поршнем в первом и третьем цилиндрах. Такое положение считается нулевым — 0 градусов. Именно с этих цилиндров и начинается процесс регулировки. Ниже представлена схема, которой необходимо придерживаться при настройке зазоров на автомобилях Сенс и Шанс с двигателями МЕМЗ-307 и объемом 1,3 литра

Ниже на видео представлено детальное описание процесса, как регулировать тепловые зазоры на Сенсе и Шансе 1.3.

https://youtube.com/watch?v=sFe_3urXymw%3F

Как видно, процедура эта не трудная, и с этим сможет справиться каждый владелец автомобиля. Перед тем, как начать регулировку клапанов, обязательно удостоверьтесь в том, какой двигатель установлен на автомобиле. Для двигателей объемом 1,3 и 1,4 процедура регулировки зазоров клапанов отличается. Чтобы понимать, чем она отличается, ниже представлена инструкция.

Видео про ремонт трамблера и установку зажигания

После

замены прокладки трамблера, как писал раньше, стер случайно засечки и потерял УОЗ.

В понедельник

начитавшись всяких умных форумов и высказываний людей со стажем, было решено ставить самому без стробоскопа по статье из nexia-faq, сама статья.

В целом

все просто. Задомкратил машинку, покрутил на 4 передаче колесо до желаемого результата- совпадения метки на шкиве с меткой на кожухе ГРМ.

После

откручиваем два болта 5,5 на крышке трамблера, снимаем бегунок. У меня прорезь смотрела вниз, но раз пишут ни чего страшного, то продолжим. Как оказалось до этого на слух я выставил практически правильно, осталось только чуть сместить трамблер в сторону лобового на 1-2мм. Те более раннее.

После

того как все собрал решил прокатиться чутка. Не успел тронуться как сразу понял что на первой при отпускании сцепления можно не подгазовывать, машинка стала резвее и быстрее откликаться на газ. Пропала вибрация после остановки на перекрестке, раньше руль колбасило сейчас почти нет, только небольшая вибрация.

В целом

проделанной работой доволен. Более долгих поездок пока не совершал но думаю все должно быть гуд.

Система зажигания Дэу Нексия зависит от типа двигателя. На 8-ми клапанных двигателях применяется бесконтактное зажигание с центробежным распределением высокого напряжения. На 16-ти клапанных двигателях применяется микропроцессорная система зажигания со статическим распределением высокого напряжения.

Как и когда производится регулировка клапанов на Дэу Матиз?

Автомобиль Дэу Матиз обладает достаточно маленьким, а следовательно и экономичным двигателем. Но порой, в потоке необходимо поддать газу, чтобы не вывалиться из общей массы автомобилистов. Для поддержания двигателя в рабочем состоянии необходимо регулярно проверять его состояние

Также важно периодически корректировать работу системы ГРС

В какое время желательно производить регулировку клапанов на дэу матиз?

Регулировки зазоров этого механизма требует каждый ДВС. Регулирование клапанов у Дэу Матиз рекомендуют проводить спустя каждые 20 тысяч километров.

Расширенный тепловой зазор вызовет уменьшение высоты подъема и проходного сечения. В связи с этим двигатель получает меньше горючего и воздуха.
Наоборот, уменьшенный тепловой зазор нарушает непроницаемость посадки клапана в седле. Это может привести к обгоранию фаски детали, что, в свою очередь, негативно скажется на компрессии.
Цилиндры стали хуже очищаться от газов, а процесс горения смеси стал некачественным, если увеличились зазоры.

В случае, если в системе ГРМ нарушены размеры, заданные технологами, стержни клапанов и места посадки деталей двигателя изнашиваются.

К сбою работы двигателя могут привести нагар и повреждение деталей с пружинами, связанное с ним.

Признаки, которые помогут понять, что пора произвести регулировку:

Упала мощность двигателя;
В области ГРМ слышен звонкий стук;
Возникают перебои в двигателе;
Периодически возникают хлопки при впуске/выпуске.

Если при наличии данных неисправностей вы не начнете ремонтные работы в ближайшее время, это вызовет серьезные денежные затраты в дальнейшем.

Поэтому давайте рассмотрим порядок регулировки клапанов Дэу Матиз.

В состав инструментов должны войти:

Гаечные ключи (они же рожковые) — набор;
Комплект отверток;
Набор торцевых головок;
Ключи имбусовые (набор);

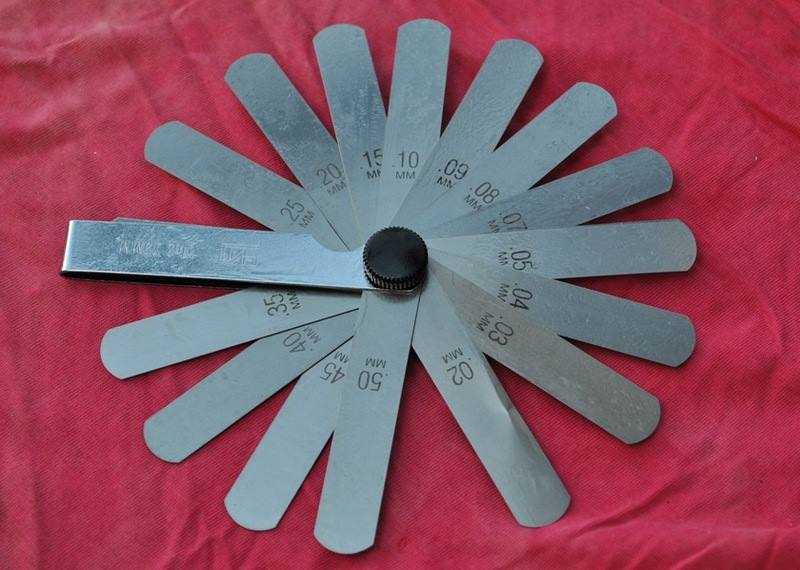

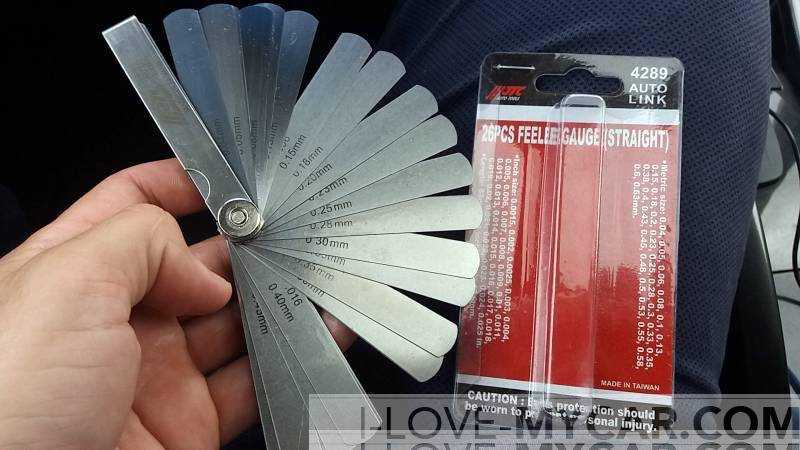

Измерительные щупы;
Пассатижи.

Чтобы добраться до клапанов, необходимо произвести некоторые подготовительные работы.

Необходимо обесточить аккумулятор, соблюдая технику безопасности. Для этого отсоединяем провод минуса от АКБ.

Далее демонтируем воздушный фильтр.

Для этого делаем следующее:

Воздуховод крепится специальным хомутом, ослабляем его плоской отверткой.
Берем патрубок фильтра, который воздушный, и отсоединяем от воздуховода.
С корпуса воздушного фильтра убираем шланг.
Если двигатель вашего автомобиля имеет объем 0,8 литра, то нужно колодку жгута электронной системы управления ДВС отделить от температурного температуры.
Корпус фильтра крепится к воздухозаборнику тремя болтами. Торцевой головкой на «10» отворачиваем их.
Слегка поднимаем воздухозаборник и голосник, выводим штифты из специальных резиновых подушек.
Произвести демонтаж узла.

Выполняя это, мы делаем следующее:

Находим закрепитель и отжимаем его от колодки жгута системы управления двигателем.
Катушки крепятся к держателю крышки ГБЦ , чтобы снять их, потребуется выкрутить три болта «десятой» торцевой головкой.
Снимаем модуль зажигания.
Теперь снимаем дроссельный узел.

Это действие производится также в несколько этапов:

От трубки воздуховода отсоединяем трубку вентиляции картера.
Также, снимаем шланг, ведущий к воздушному фильтру, после чего снимаем воздуховод.
Требуется отключить все провода от регулятора холостого хода. Это применительно к двигателю Матиза объемом 0,8 литра.
У дроссельной заслонки есть датчик положения. Провода, ведущие к ней, тоже отсоединяем.
Тосол необходимо слить до минимальной отметки.
На шлангах, которые подают ОЖ на блок дросселя необходимо сжать хомуты пасатижами и отсоединить их.
У блока дросселя и коллектора впуска есть четыре крепящих болта. Их нужно вывернуть при помощи шестигранного ключа.
Теперь можем снять весь дроссельный узел.

И последнее, что нужно сделать прямо перед регулировкой.

Когда работа завершена, снимаем крышку у ремня ГРМ. Чтобы сделать это, необходимо снять подкрылок передней арки справа и 4 крепежных болта.

Теперь предстоит проделать еще немного простых операций:

К вакуумному усилителю протянут шланг разрежения. Необходимо, при помощи пассатижей, зажать хомут с краев и передвинуть его вдоль по шлангу.
Убрать подвод разрежения.
Убрать подвод проветривающий картер от штуцера крышки ГБЦ.
Винт держателя трубопровода впуска нужно открутить с помощью шестигранного ключа на “5”.
Нужно сжать лепестки фиксирующего элемента проводов, находящихся в системе управления силового агрегата, при помощи отвертки. От держателя отсоединяем жгут.
Торцевой головкой на “десять” откручиваем болт, который крепит кронштейн соединительного шланга и отводим его в сторону.
Выкрутить болты (8 штук), которые крепят ГБЦ «пятым» шестигранным ключом и отсоединить ее.

Что нужно для регулировки зазора

Из инструментов будут нужны набор бит, головок, воротки, удлинители и карданы, набор отверток. Также нужны два щупа на 0,15 мм и на 0,32 мм. Поскольку щуп на 0,32 найти проблематично, будем использовать два щупа — на 0,3 и на 0,02 мм вместе. Если клапанная крышка крепится заводскими болтами, необходим шестигранник на 5 мм.

Кстати, о болтах клапанной крышки (М6х1, длина 35 мм). Они отличаются крайней ненадежностью, да и производитель рекомендует их менять при каждом демонтаже крышки. Дело в том, что шестигранная лунка часто слизывается при повторном использовании. Так что, если они есть в продаже, лучше купить новые оригинальные.

Каталожный номер оригинального болта 94500741-GM, их цена порядка 15 гривен за штуку. В крайнем случае, можно использовать болты постелей распредвала от ВАЗ 2110-2112, но использовать обычные болты с шестигранной головкой — крайне нежелательно.

Многие рады были бы сэкономить и на прокладке клапанной крышки. Она тоже одноразовая, даже если выглядит еще пристойно. Дело в том, что за годы эксплуатации прокладка ужимается, высыхает, теряет эластичность. Если нет особого желания наблюдать масляные потеки на блоке цилиндров, прокладку лучше заменить. Рекомендуют такие варианты:

PARTS-MALL P1G-C007, цена 30 гривен;
CORTECO 440063P, цена 80 гривен;
BGA BGSILC, в такую же цену;
ELRING 136.271, порядка 100 гривен;
VICTOR REINZ 71-53137-00, цена 125 гривен, один из лучших вариантов;
NIPPARTS J1220907, цена 200 гривен;
GLASER X83283-01, около 250 гривен.

Также нам потребуется домкрат и, естественно, баллонный ключ. Если все это под руками, можно приступать к регулировке.

Зажигание 8 и 16 клапанов — в чем разница

Система зажигания Дэу Нексия развивалась по мере совершенствования двигателя. Фактически, “низ” мотора оставался неизменным — коленвал, блок цилиндров, кривошипно-шатунный механизм и цилиндро-поршневая группа. Изменилась только головка блока цилиндров, в ней появилось два распредвала. 8-клапанный мотор имел бесконтактную систему зажигания с трамблёром-распределителем, коммутатором и катушкой зажигания. Угол опережения зажигания регулировался поворотом трамблёра в одну или в другую сторону.

В конструкции нет трамблёра, ток высокого напряжения вырабатывается двумя катушками и распределяется двухканальным коммутатором, который в свою очередь управляется электронным блоком управления двигателем. Синхронизация момента зажигания и момента впрыска происходит благодаря точной установке коленвала и распредвалов по меткам. Угол опережения зажигания выставляется ЭБУ по данным датчиков.

Выставляем момент зажигания на Нексии с 8-клапанным мотором

Выставить зажигание на восьмиклапаннике достаточно просто. Можно даже обойтись без стробоскопа, используя только штатный инструмент. Порядок работы такой:

Устанавливаем автомобиль на ровной площадке, ставим противооткаты под задние колеса.
Домкратом приподнимаем передок и включаем 4 передачу.
Открываем капот и ищем метку на шкиве коленвала и на кожухе ремня привода ГРМ.

Совмещаем метки на шкиве и на кожухе ремня ГРМ.

Снимаем крышку трамблера и бегунок.

Ослабив ключом на 13 болт крепления трамблера, совмещаем выступы магнитного ротора с выступами статора.

Чем опасно отсутствие мер по регулировке клапанов

Если не принимать мер по регулировке зазоров, то это повлечет за собой изменение параметров теплового зазора. Тепловой зазор может быть увеличенным или уменьшенным, но в любом случае, его отклонение от нормы отразится негативно на работе и ресурсе ДВС.

Если зазор будет уменьшенным, что означает неполное закрытие клапана, то это станет причиной следующих последствий:

Снижение компрессии, что отражается в итоге на уменьшении мощности и производительности мотора
Попадание выхлопных газов и несгоревшей смеси во впускной и выпускной тракты, что зависит от того, какой канал негерметично закрыт
Увеличение расхода топлива
Повышение тепловой нагрузки
Снижение ресурса катализатора, что происходит посредством попадания топливно-воздушной смеси в выпускной коллектор

Когда клапан плотно прилегает к седлу, то происходит его охлаждение. Если же он прилегает не плотно, то охлаждение ухудшается, что в итоге приводит к перегреву и разрушению детали. Процесс разрушения клапана посредством воздействия тепловой нагрузки называется прогаром.

Если зазор будет увеличенным, то это отразится негативно на работе мотора в виде ударного воздействия распределительного вала на клапанный механизм. Посредством такого воздействия уменьшается эксплуатационный ресурс ГРМ. Если ухудшается процесс наполнения цилиндра ТВС, то при этом происходит нарушение фаз газораспределения, и как итог, уменьшаются тяговые усилия двигателя.

Если своевременно не прибегнуть к регулировке клапанов на Ланосе 1.4, Сенсе и Шансе, то это непременно сократит эксплуатационный ресурс ДВС.

Как подключить высоковольтные провода Daewoo Lanos, Daewoo Nexia ( Дэу Ланос, Дэу Нексия)?

Уважаемые автомобилисты сегодня мы с вами рассмотрим, как правильно подключить высоковольтные провода на автомобили Дэу. В данном случае мы рассмотрим устройство и подключение высоковольтных проводов на автомобиле Daewoo Nexia с 1.5 литровым восьми клапанным двигателем. Конечно те, кто будут проводить эту операцию на сто эта статья не сильно понадобиться, но если вы решили сэкономить и провести замену высоковольтных проводов своими руками, то вы зашли куда надо.

Итак, какой порядок подключения высоковольтных проводов Daewoo Lanos, Daewoo Nexia ( Дэу Ланос, Дэу Нексия)?

Опытные автомобилисты во время замены высоковольтных проводов запомнят их расположение, но если случилось так, что вы сняли высоковольтные провода, но не помните как их подключить, тогда следует просто воспользоваться поисковыми системами интернета, а именно найти порядок подключения высоковольтных проводов на вашем автомобиле и в каком порядке подключаются высоковольтные провода.

Если вы не хотите и не любите читать, то вам вполне подойдет схема подключения высоковольтных проводов на автомобиле Daewoo Lanos, Daewoo Nexia ( Дэу Ланос, Дэу Нексия).

Если в просторах интернета нет такой информации, вы всегда можете обратиться за помощью к сайту autoezda.com , где вы найдете правила установки высоковольтных проводов на автомобиль.

Регулируем клапана на Дэу Матиз правильно

Гидрокомпенсаторы — вещь полезная и практичная, но не каждый двигатель получил такую привелегию. Дэу Матиз, например, оставили без них, а поэтому регулировка тепловых зазоров клапанов светит владельцам всех Матизов. Как отрегулировать клапана своими руками, когда и что будет, если ездить с неотрегулированными зазорами, разберемся прямо сейчас.

1 Зачем регулировать клапана На Дэу Матиз
2 Как узнать, что пора регулировать клапана
3 Что нужно для регулировки зазора
4 Регулируем зазоры клапанов Дэу Матиз

Зачем регулировать клапана На Дэу Матиз

Клапана в головке блока цилиндров обязаны герметично закрывать камеру сгорания во время такта сжатия. Все же, так бывает не всегда. В том случае, когда хотя бы один из клапанов, впускной или выпускной, выполняют свою работу спустя рукава, кромка клапана неплотно прилегает к седлу, нагретые до огромной температуры газы прорываются либо во впускной, либо в выпускной коллектор.

PARTS-MALL P1G-C007, цена 30 гривен;
CORTECO 440063P, цена 80 гривен;
BGA BGSILC, в такую же цену;
ELRING 136.271, порядка 100 гривен;
VICTOR REINZ 71-53137-00, цена 125 гривен, один из лучших вариантов;
NIPPARTS J1220907, цена 200 гривен;
GLASER X83283-01, около 250 гривен.

Регулируем зазоры клапанов Дэу Матиз

Регулировка проводится на остывшем до 20 градусов двигателе. Если температура больше или меньше, необходимо корректировать величину зазора плюс-минус на одну сотку.

Для начала поддомкратим автомобиль и снимем переднее правое колесо и грязезащитный щиток, установим подставку под ступицу и опустим домкрат.

Однако гораздо проще и быстрее выставить поршень первого цилиндра в ВМТ, ориентируясь по положению поршня и кулачка распредвала. Для этого проворачиваем коленвал по часовой стрелке (!) до тех пор, пока поршень не достигнет ВМТ, а кулачок распредвала будет смотреть строго вниз.

В этом положении мы сможем отрегулировать оба клапана на первом цилиндре, а также впускной второго и выпускной третьего.

Для начала проверим существующие зазоры щупами. Щуп не должен свободно проходить между клапаном и коромыслом, но и не должен проходить слишком туго. Щуп должен проскальзывать с небольшим усилием.

Если есть необходимость откорректировать зазор, берем накидной ключ на 12, срываем им фиксирующую гайку. Не снимая ключа, плоской отверткой выставляем нужный зазор, вращая толкатель коромысла. Добившись нужного зазора, удерживаем отвертку в таком положении и затягиваем контргайку. Проверяем зазор еще раз, после чего затягиваем гайку с усилием 20 Н∙м. Так же поступаем с остальными свободными клапанами.

Теперь проворачиваем коленвал на 360 градусов. В это время распредвал провернется на 180 градусов. В этом положении регулируем оба клапана третьего (четвертого цилиндра на литровом двигателе), а также выпускного второго (и впускного третьего цилиндров на литровом моторе).

После регулировки протягиваем контргайки еще раз и снова проверим зазоры на каждом из клапанов. При сборке тщательно протираем ветошью все привалочные плоскости, а клапанную крышку затягиваем крест-накрест, начиная с центра, с моментом 10 Н∙м. Сборку проводим в обратном порядке.

Один комментарий

Здравствуйте! Хочу выразить благодарность автору статьи! Всё подробно и наглядно описано. После регулировки, понял, что нужно теперь заняться тормозной системой))) Двигатель ожил)))

Регулировка клапанов DAEWOO SENS

-большой крестовой отверткой

-ключами накидными на 10 и 14

-головками на 10 и 12 с переходником

-набор щупов на 0,15 и 0,30 либо 0,25

1.отсоединяем высоковольтные провода

2.отвернув пробку маслозаливной горловины снимаем пластиковую крышку.Затем снова пробку заворачиваем дабы грязь туда не попала.

3.Отворачиваем головкой на 10 кожух ГРМ.

4.Вытаскиваем кожух ГРМ вверх.

13.Расчерчиваем шестерню распредвала крест на крест под 90 градусов.

14.90 градусов на шестерне равно 180 градусов на шкиве коленвала.

В схеме указаны углы КОЛЕНВАЛА. В начале я запутался и все зазоры сбил &

16.Регулировать клапана надо:

16.1.выставить распредвал в необходимый угол

16.3.Покрутив винт отверткой просовываем щуп и подтягиваем винт, но не сильно. Так как при затягивании гайки винт тоже вращается и клапан окажется пережат. После подтяжки гайки протянуть щупом & он должен протягиваться с небольшим усилием.

18. Заводим&. Завелась & значит вы хотя бы ничего не испортили.
