Диагностика неисправностей, возникающих в системе зажигания двигателя

Виды систем зажигания

Важный элемент — распределяющее устройство, по типу которого различается контактная или бесконтактная система зажигания, а на новых автомобилях устанавливается более технологичная электронная система зажигания. Каждая из них имеет свои преимущества, которые нужно знать владельцу автомобиля.

Контактная система зажигания распределяет ток высокого напряжения по соответствующим цилиндрам при помощи механического устройства – прерывателя-распределителя. В нем располагается ротор трамблера, который поочередно прикасаясь к контактам, замыкает их на катушку высокого напряжения. На таких принципах работает система зажигания карбюраторного двигателя старых автомобилей.

  • Повышение скорости вращения коленвала и поиск новых технологий, повышающих надежность, привело к тому, что появилась контактно-транзисторная система зажигания. В ней механический прерыватель-распределитель соединяет транзисторный коммутатор, по которому протекает ток низкого напряжения, что приводит к продлению срока службы контактов. Такая комбинированная система зажигания позволила отказаться от конденсатора, запараллеленного с контактами прерывателя. В остальном – это та же классическая система зажигания.
  • Бесконтактная система зажигания – более современная альтернатива устаревшим контактным конструкциям. В ней контактный распределитель системы зажигания заменяется аналогичным устройством, работающим на оптическом, индуктивном сенсоре или датчике Холла. Импульс от него идет на транзисторный коммутатор, который и управляет повышающей обмоткой катушки зажигания, выступая прерывателем импульсов. Такая конструкция повышает КПД всей системы, позволяет экономить топливо при увеличении мощности двигателя, улучшает холодный запуск.

Электронная система работает непосредственно через установленный в ЭБУ микропроцессор при помощи специализированного программного обеспечения. Такая система зажигания служит долго и устанавливается на самые современные автомобили. В первых версиях она объединялась с системой впрыска топлива, но теперь она является составной частью единой системы управления двигателем.

Принцип работы

В основе работы катушки зажигания лежит принцип работы повышающего трансформатора, когда небольшое напряжение в 12 В преобразуется в несколько тысяч вольт.

Преобразование напряжения происходит благодаря двум обмоткам – первичной и вторичной про которые было упомянуто выше. В первой создается пониженное U, во второй повышенное.

В зависимости от типа устройств расположение обмоток и их конструкция отличаются.

Принцип работы:

  1. Прерыватель замыкает электрическую цепь и на первичную обмотку поступает напряжение. Благодаря этому в катушке генерируется магнитное поле.
  2. После размыкания цепи магнитное поле исчезает, но проходя через вторичную обмотку оно генерирует в ней высокое напряжение.

Наглядно принцип работы катушки зажигания представлен в видео.

Типы катушек:

  1. Обычная.
  2. Индивидуальная.
  3. Двухвыводная.

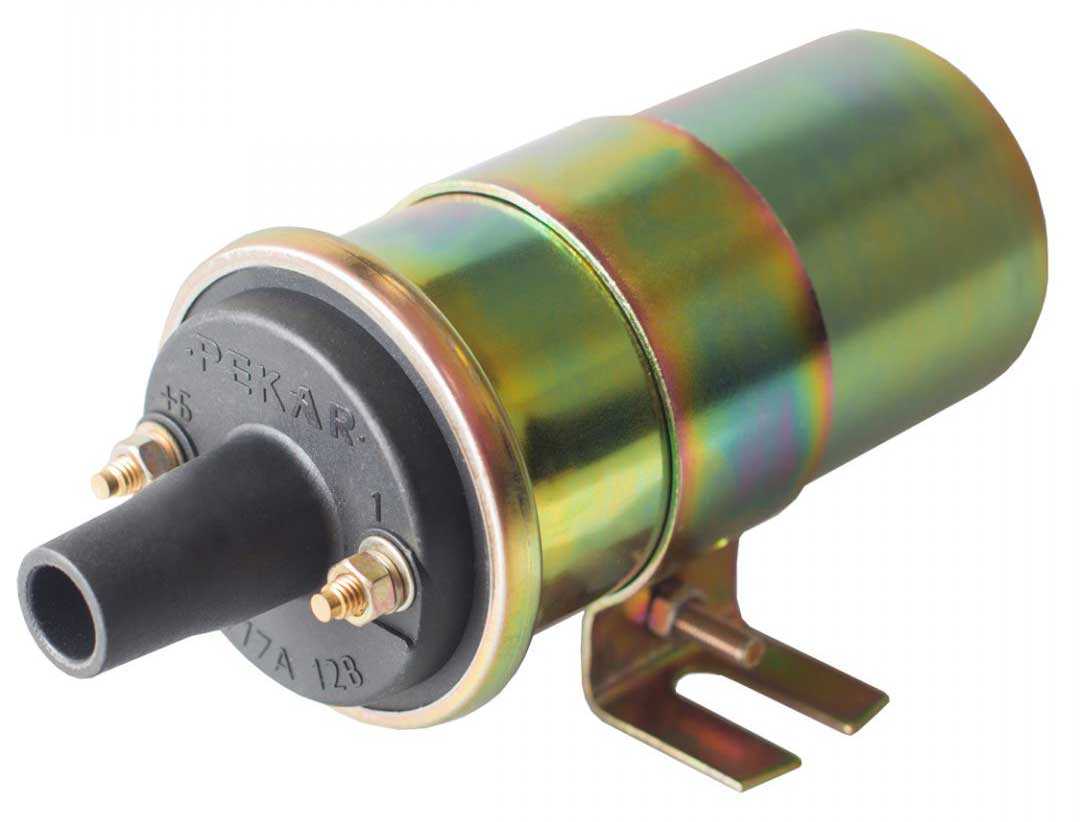

Обычная катушка зажигания

Здесь первичная обмотка представляет из себя металлический сердечник (для увеличения магнитного поля) вокруг которого намотано 150 витков тонкой изолированной медной проволоки концы которой выведены на корпус.

Вторичная обмотка высокого напряжения – представляет из себя намотанную вокруг металлического сердечника тонкую медную изолированную проволоку до 50 000 витков.

Вторая обмотка с первой соединены минусовыми проводами. Плюсовой провод обмотки высокого напряжения выведен на крышку и подключен к специальному выводу.

В качестве изолятора и с целью охлаждения в некоторых моделях катушек зажигания предусмотрено трансформаторное масло.

Индивидуальная катушка зажигания

Устройство их сложней чем обычные катушки, устанавливаются на двигатели с электронным впрыском.

Конструктивно в них тоже предусмотрены две обмотки, которые отличаются между собой не только количеством витков и толщиной проволоки, но и обратным порядком намотки.

Так в первичной обмотке сердечник расположен как обычно внутри, а во вторичной снаружи. Также во вторичной обмотке, с целью отсечения очень высокого напряжения, предусмотрен диод.

Также благодаря особым конструкторским решениям стало возможным подавать высокое U не на распределителя, как в случае с обычной катушкой, а сразу на свечи зажигания.

Двухвыводная

Такая катушка зажигания сразу подает напряжение на свечи двух цилиндров, т.е. на четырехцилиндровом моторе их будет две и объединены они будут в один блок, который по сути является четырехвыводной катушкой.

Проверка

Простейший способ проверить коммутатор — попробовать заменить его заведомо исправным. Но сделать так можно лишь в том случае, если исправный коммутатор находится под рукой. Покупать же новый блок только для проверки работы старого нецелесообразно. Есть более дешевый и не особенно сложный способ. Чтобы проверить коммутатор, необходим всего лишь стандартный набор ключей и контрольная лампа. Этого достаточно, чтобы удостовериться в наличии или отсутствии импульсов, подаваемых на катушку зажигания. Перед проверкой коммутатора убедитесь в том, что на него и катушку зажигания подается “плюс”. Также проверьте контакты подключения датчика Холла и работоспособность самого датчика. Проверка коммутатора зажигания ВАЗ 2107 выполняется следующим образом:

  • выключить зажигание;
  • открутить гайку на катушке зажигания и отстыковать провод коричневого цвета с маркировкой “К” (провод идет к разъему “1” на коммутаторе);
  • подключить контрольную лампу в разрыв между клеммой провода и выводом катушки;
  • включить зажигание;
  • повернуть ключ и запустить стартер.

Мигающая лампочка говорит об исправном коммутаторе. Если же лампа не светится, необходима замена коммутатора.

Замена коммутатора ВАЗ 2107

Чтобы заменить коммутатор, необходимо выполнить следующие действия:

  • выключить зажигание;
  • отсоединить колодку проводов от разъема коммутатора;
  • открутить гайки крепления;
  • снять старый коммутатор и поставить на его место новый;
  • затянуть гайки крепления;
  • подсоединить колодку проводов к разъему.

На этом замена коммутатора ВАЗ 2107 закончена и можно проверить работу зажигания, попытавшись завести двигатель.

Ремонт трамблёра на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Трамблёр — является неотъемлемой частью автомобиля, даже если с него снять крышку, то автомобиль уже просто не заведётся, потому данный агрегат непременно нужен на карбюраторных автомобиля, хотя в инжекторных системах от него уже отказались и заместо него употребляется датчик положения коленвала, при выходе из строя которого, машина так же не заведётся.

Примечание! Чтоб произвести ремонт данного агрегата, возьмите: Набор гаечных ключей, а так же два вида отвёрток, набор плоских щупов ещё прикупите в автомагазине либо конкретно щупы на 0.35, 0.40, 0.45 купите, они для вас понадобятся, ещё молоток и одну оправку для выпрессовки и одну для запрессовки подшипников трамблёра приобретите, ну и пинцет (Если он у вас есть) тоже возьмите!

Замена модуля своими руками

Это самый распространённый способ проверки модуля зажигания. Популярность он получил из-за низкого качества отечественной продукции. Опытные водители всегда имеют один блок про запас. Невысокая цена детали делает этот метод доступным для каждого водителя. Единственное, что нужно при этом учесть, так это удостоверьтесь в полной исправности подменённой детали.

Проверка с помощью тестера

Для проведения этой операции нужен специальный прибор — тестер. Для считывания показателей его необходимо включить в режиме измерения сопротивления. Устройство подключаем на пары высоковольтных выходов модуля 1 и 4 и между 2 и 3 цилиндрами. Полученные показатели должны быть идентичными для всех пар, оптимальное значение равно 5,4 кОм.

Механический способ (шевеление модуля)

Этот способ не требует какого-либо оборудования или запасной детали. Включите двигатель на холостом ходу. После этого пошевелите аккуратно колодку, а затем сам модуль. Выполняйте процедуру бережно, чтобы не отключить контакты. Если в процессе выполнения этих манипуляций работа двигателя практически не изменяется, то вероятной причиной неисправности является плохой контакт. Эта неполадка является одной из самых простых и её можно исправить всего лишь за несколько минут.

Ремонт контактов

Модуль зажигания представляет собой достаточно простой механизм, в состав которого входят: катушка (в зависимости от модели, их может быть несколько), контакты, провода и плата. Среди всех этих элементов отремонтировать можно только контактные соединения. Все остальные детали не подлежат ремонту.

Предварительно модуль необходимо демонтировать. С помощью отвёртки снимите алюминиевую пластину. Это действие открывает доступ к внутренностям. Чтобы выполнить все операции правильно, нужно в интернете найти схему модели вашего модуля управления. Данная процедура является достаточно простой, однако, она не пользуется большой популярностью из-за дешевизны детали.

Прерыватель-распределитель

Устройство системы питания автомобиля

Основными неисправностями являются:

  • износ и обгорание контактов
  • уменьшение упругости пружин
  • износ текстолитовой втулки и пятки рычажка прерывателя
  • трещины или сквозной искровой пробой деталей (крышка, ротор)

Обгоревшие контакты зачищают стеклянной шкуркой или специальным надфилем с последующей протиркой ветошью, смоченной в бензине. При высоте контактов менее 0,6 мм заменяют рычаг прерывателя или контактную стойку в сборе. Вместо изношенных контактов припоем ПСр-70 припаивают новые.

Натяжение пружины проверяют с помощью динамометра. Усилие пружины по оси контактов в момент их разрыва должно составлять не менее 4,9 Н. Момент разрыва контактов определяют по контрольной лампе. В случае ослабления пружины рычаг прерывателя в сборе заменяют.

В регуляторах опережения зажигания поврежденные пружины, диафрагму, прокладку под штуцер, текстолитовые детали заменяют новыми.

В собранном прерывателе-распределителе валик должен вращаться легко, его продольное перемещение не должно превышать 0,25 мм. Собранный прерыватель-распределитель регулируют и испытывают на стенде КИ-968. Его соединяют с индукционной катушкой и АКБ стенда. Среднее значение силы тока, проходящего через контакты прерывателя, при прочих равных условиях зависит от угла замкнутого состояния контактов, т. е. от угла поворота кулачка прерывателя, в пределах которого контакты находятся в замкнутом состоянии. На стенде его контролируют с помощью прибора ИУК. Угол проверяют при частоте вращения кулачка 1500 мин-1 и регулируют изменением зазора между контактами.

Пригодность конденсатора определяют методом сравнения с эталонным по качеству искрообразования. Если при включении в цепь испытуемого конденсатора интенсивность искрообразования уменьшается, конденсатор неисправен.

В собранном прерывателе-распределителе проверяют бесперебойность искрообразования. При постепенном повышении частоты вращения валика распределителя до заданных техническими требованиями значений не должно быть заметных на глаз и слух перебоев в искрообразовании на трехэлектродных разрядниках с искровым промежутком 7—10 мм.

Правильность чередования искрообразования в распределителе проверяют при подаче высокого напряжения от индукционной катушки на неоновую лампу синхроноскопа стенда. Угол чередования вспышек лампы, измеряемый по шкале градуированного диска при частоте вращения валика распределителя 100— 150 мин-1, должен составлять 90° для кулачков с четырьмя выступами, 60° — с шестью и 45° — с восьмью выступами. Отклонение не должно превышать ±1°. Большая неравномерность свидетельствует об износе кулачка.

Работу центробежного регулятора опережения зажигания проверяют также с помощью синхроноскопа. Плавно увеличивая частоту вращения валика распределителя, по тахометру определяют, при какой частоте вращения началось и закончилось смещение светящейся риски относительно нулевого деления шкалы, и устанавливают величину угла смещения риски. Полученные данные сравнивают с техническими требованиями. Регулируют работу центробежного регулятора изменением натяжения пружины грузиков или заменой пружин.

Вакуумный регулятор опережения зажигания проверяют после подсоединения к штуцеру вакуумного насоса и вакуумметра. Характеристики вакуумного регулятора изменяют с помощью регулировочных шайб, устанавливаемых под его пробкой.

При испытании электрической прочности крышки и ротора распределителя высокое напряжение от индукционной катушки стенда подают на центральное гнездо крышки, а выводные провода высокого напряжения соединяют с разрядниками, выдерживая искровой промежуток 10 мм. Устанавливают частоту вращения вала распределителя 500-700 мин-1 и наблюдают новообразование на разряднике. Ротор и крышка считаются исправными, если искрообразование на разряднике бесперебойное.

Не заводится машина ВАЗ 2106 после ремонта

Зачастую, одна из причин – это неверно выставленный момент зажигания. Могут быть сбиты фазы в газораспределительном механизме. В этом случае двигатель может совсем не заводиться, либо работать с перебоями – процесс действия мотора может сопровождаться чиханиями.

Для устранения поршень первого цилиндра помещают в верхнюю точку конца такта сжатия. Не стоит в этом случае выставлять его в соответствии с метками. Это четырехтактный агрегат, а метки в нем совпадают два раз в течении цикла. Есть старый, но эффективный метод – выкручивают свечу первого цилиндра, а отверстие закрывают куском ветоши. Затем проворачивают коленчатый вал. Момент, когда пробка из ткани будет вытолкнута, как раз нужен для зажигания.

Если сбились фазы газораспредления, то поломка устраняется посредством выставления всех параметров по заводским меткам.

Сторонние причины неисправностей

  • нарушение элементарных правил эксплуатации;
  • использование некачественного топлива из-за чего машина глохнет;
  • непостоянство обслуживания;
  • неквалифицированная диагностика;
  • не горит лампа «чек», показывая некорректные данные;
  • установка неправильных конструктивных элементов, включая свечи, высоковольтные провода и т.д.;
  • механические повреждения в результате воздействия внешних факторов;
  • воздействие неблагоприятных погодных условий.

Пропуски системы при включении зажигания, после чего глохнет двигатель, возникают в большинстве случаев из-за неисправности или несовместимости свечей. Благодаря тому, что потребитель может в открытом доступе приобрести новые элементы, данная проблема устраняется довольно легко и быстро и не доставляет значительных проблем.

Важно: для автолюбителей крайне позитивным является факт того, что большинство неисправностей ушло в прошлое вместе с контактной системой зажигания, что обуславливалось низким качеством обслуживания

Поэтому, при покупке старого автомобиля на это стоит обращать особое внимание

К тому же, некоторые проблемы могут быть диагностированы благодаря внешним признакам, очень похожим на проблемы топливных систем или дефекты впрыска. Именно поэтому необходимо проводить диагностику выключения данных элементов в совокупности, если не включается или не выключается зажигание.

Основные проблемы в системе зажигания

Начиная с середины прошлого столетия, система зажигания (СЗ) постоянно совершенствовалась, и если в семидесятых годах 20-го века в основном была распространена схема с контактными трамблерами, то в 80-х годах уже использовалась бесконтактная система с коммутатором для лучшего искрообразования на свечах. На рубеже тысячелетий в основном стали применяться СЗ с полным электронным управлением, и они используются в автомобилях с бензиновыми двигателями и по сегодняшний день.

Если в системе зажигания происходят различные сбои, в двигателе возникают различные проблемы:

  • мотор начинает троить – не работает один или несколько цилиндров;
  • ДВС не запускается (пропадает искра на свечах зажигания);
  • появляются хлопки во впускном коллекторе или в трубе глушителя;
  • движок начинает детонировать, «стучат поршневые пальцы»;
  • повышается расход топлива, а из трубы глушителя идет черный дым;
  • двигатель перегревается.

Причиной неисправности могут быть любые детали и узлы СЗ:

  • искровые свечи;
  • катушка или модуль зажигания;
  • высоковольтные провода или наконечники;
  • прерыватель-распределитель (в системах с трамблером);
  • коммутатор (если он устанавливается в системе);
  • замок зажигания;
  • электропроводка;
  • различные датчики или сам блок управления (в электронных системах).

Устройство и виды

Автомобильная отрасль не стоит на месте. Конструкция систем зажигания непрерывно меняется. Катушки становятся надежнее. Их работоспособность перестает зависеть от качества металлических контактов трамблера. Разберем основные виды.

Общие

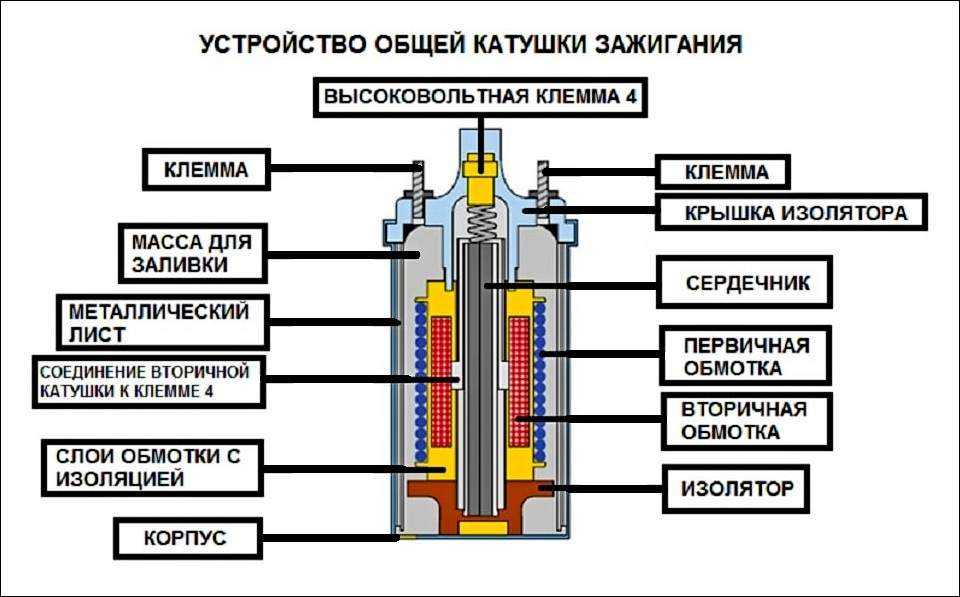

Устройство общей катушки

Одни из первых модулей зажигания. За подачу искры отвечает одна катушка. Электрический импульс распределяется между цилиндрами при помощи механического прерывателя. Бегунок вращается и поочередно замыкает контакты. Устройство состоит из корпуса, металлического сердечника и двух обмоток. Питающее напряжение поступает на боковую клемму, а ток высокого напряжения выходит из центральной.

Двухвыводные

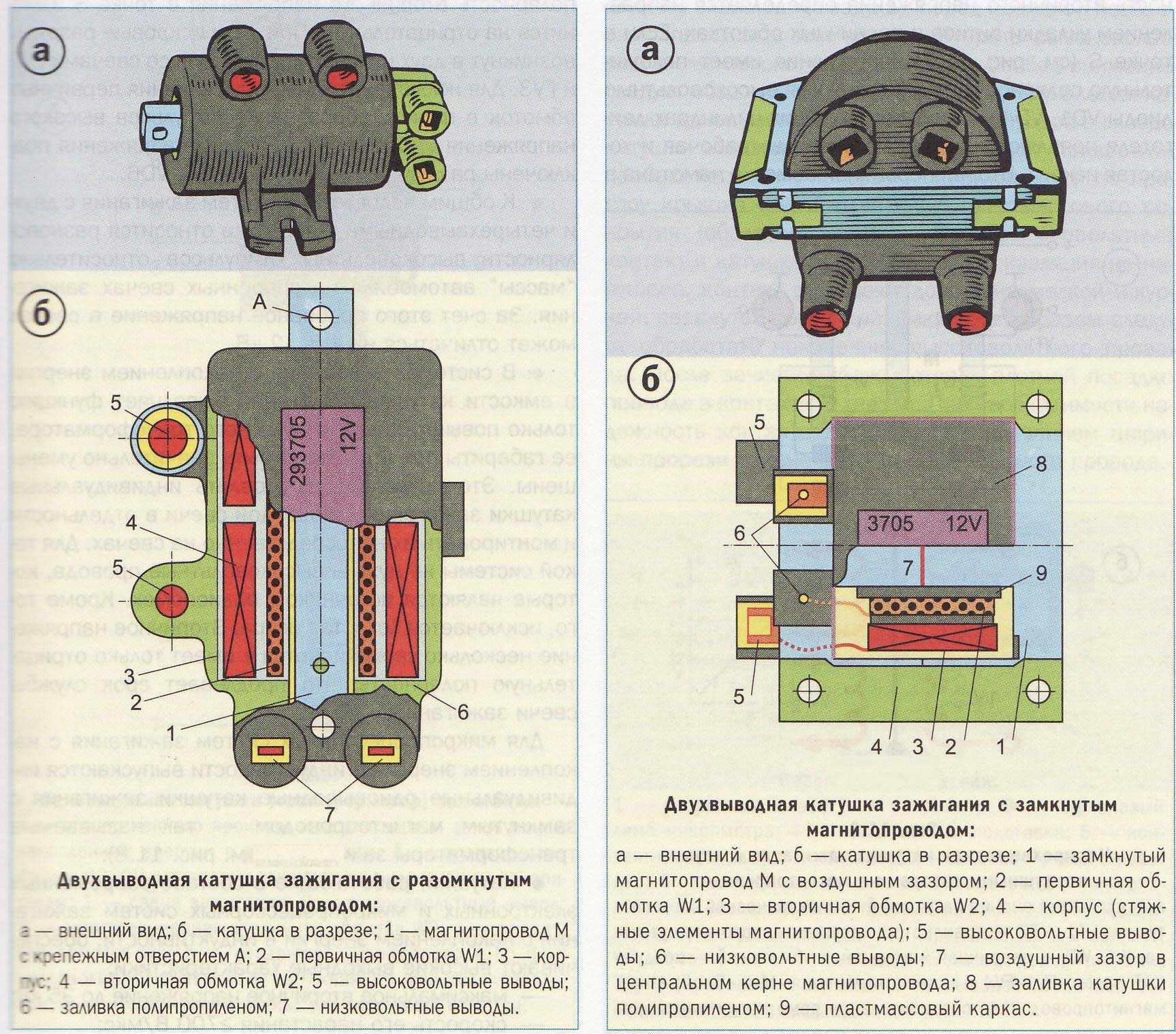

Устройство двухвыводной катушки

В сдвоенных системах нет трамблера. Это увеличивает надежность на порядок. Не нужно постоянно менять бегунки, чистить контакты. Распределением занимается блок управления двигателем. У катушки два выхода для высокого напряжения. Каждый из них вырабатывает импульс для двух цилиндров. Но есть слабое место. Если в одном цилиндре идет такт сжатия, а в другом выпуска, то вторая искра не нужна. Электрический импульс тратится вхолостую.

Индивидуальные

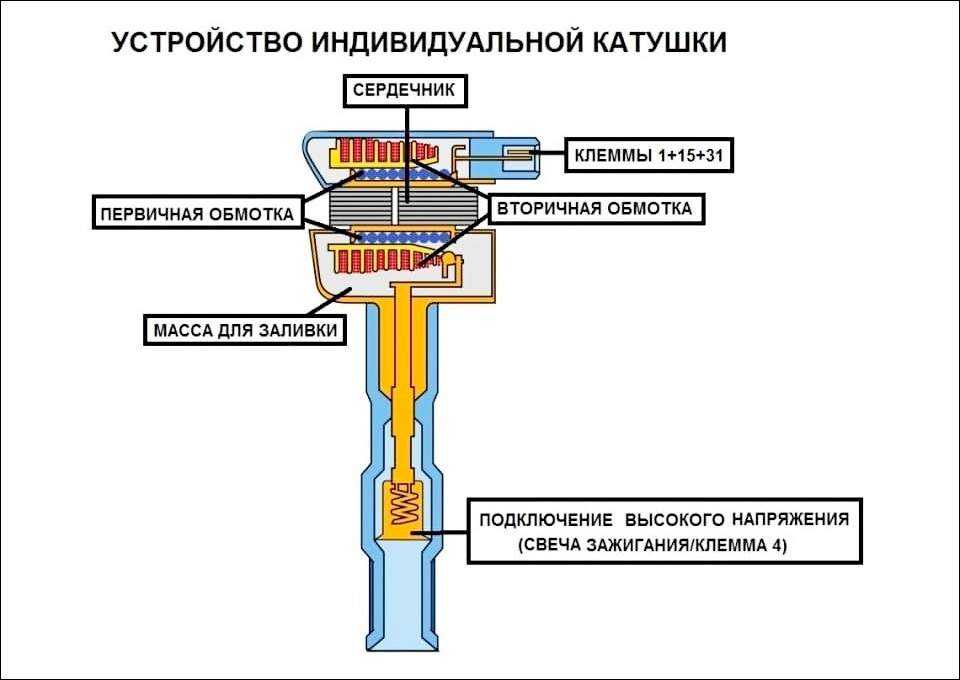

Устройство индивидуальной катушки

Благодаря установке индивидуального модуля, инженеры смогли убрать из системы зажигания трамблер и жгут высоковольтных проводов. Конструкция стала надежнее. В каждом цилиндре стоит по одной катушке. Импульс распределяет ЭБУ — электронный блок управления. Сейчас на новых автомобилях ставят компактные катушки. Сердечник и обмотки находятся в верхней части корпуса. Такое расположение позволяет провести визуальный осмотр без демонтажа.

Показатели лампы «чек» при неисправностях

Если не включается зажигание, то дать об этом знать сможет специальная лампа «чек». Но иногда даже этот индикатор не может показать неисправность. Например, замок зажигания может быть включен, но чек не горит при тесте.

Это говорит о том, что сигнал с ЭБУ не приходит на датчики модуля зажигания и бензонасоса. Лампочка «чек» хотя и горит, но и дальше не будет показывать корректный сигнал. Причина этого может крыться в следующем:

  • окисление клемм и тонкие провода на ЭБУ;
  • проблема в иммобилайзере;
  • неполадки в главном реле, не решаемые обычной перестановкой;
  • некорректное подключение «чек»-лампочки – не горит;
  • проблема в прошивке электроники;
  • поломка всей электронной системы автомобиля, из-за чего она моментально глохнет.

В случае с лампой «чек» предсказать причину проблемы сразу невозможно. Даже, если в автомобиль встроена система автоматической диагностики, понять, почему при включении зажигания индикатор горит, но ведет себя независимо от реального положения дел нельзя. Велика вероятность, что проблема может крыться в датчике кислорода.

Данный индикатор является одной из основных частей системы обработки выхлопа. Он отвечает за контроль количества несгоревшего кислорода в камере сгорания двигателя. Неисправность датчика может привести к неисправности компьютера, который будет предоставлять водителю некорректные данные, в том числе и о показателе лампы «чек».

Результатом станет увеличение расхода топлива и сокращение показателей мощности двигателя. Выявить проблему, которая также напрямую связана с тем, что не включается зажигание и с индикацией лампы «чек», можно с помощью портативного сканера ошибок, который в автоматическом режиме проверит все датчики и укажет на требующий замены элемент.

Техническое обслуживание системы зажигания

Военная Энциклопедия — историко-архивный военно-патриотический портал

главная☆советская военная энциклопедия☆военная техника☆военная наука☆военное обозрение☆история оружия☆форум

военная техника ☆ статьи по устройству ВАТ ☆



При ТО-1 очищают поверхности приборов зажигания от пыли и грязи, проверяют плотность крепления всех разъемов экранирующих шлангов проводов высокого напряжения и разъемов проводов низкого напряжения.

При ТО-2 смазывают валик и втулку ротора распределителя зажига­ния; осматривают распределитель и проверяют установку зажигания; вы­ворачивают свечи, проверяют и регулируют зазор между их электродами; протирают съемные детали свечей, проверяют состояние изоляции проводов и их крепление.

При четвертом ТО-2 снимают, осматривают и устраняют неисправ­ности распределителя зажигания.

При СТО проверяют систему зажигания, чтобы избежать затруднен­ного пуска холодного двигателя зимой.

Валик распределителя смазывают через колпачковую масленку, ввернутую в его корпус. С этой целью масленку поворачивают на 1/2…1 оборот; если требуется в масленку закладывают смазку Литол-24. Втулку ротора смазывают 4…5 каплями масла, применяемого для двигателя.

Зазор между электродами свечей проверяют с помощью специального круглого щупа. Установка нормального зазора производится подгибанием бокового электрода.

При снятии распределителя зажигания с двигателя его разбирают, осматривают все элементы, очищают от грязи и пыли, собирают и прове­ряют его работу на специальном стенде.

Рис. 76. Установка зажигания: 1 — указатель установки зажигания; 2 — шкив коленчатого вала; 3 -риска, на фланце корпуса привода распределителя; 4 — верхний фланец корпуса привода распределителя; 5 — паз на валу привода распределителя: 6 — нижний фланец корпуса распределителя.

Установку зажигания выполняют в случае снятия с двигателя рас­пределителя или при нарушении опережения зажигая. Порядок выполнения этой работы следующий:

  1. устанавливают поршень первого цилиндра в положение за 4,5 до ВМТ. Для этого выворачивают свечу, закрывают отверстие бумажной пробкой и провертывают коленчатый вал до выталкивания пробки, после чего устанавливают метку на шкиве коленчатого вала (рис.76) между цифрами 3 и 6 на шкале указателя установки зажигания;
  2. устанавливают паз 5 на верхнем торце вала распределителя так, чтобы он находился на одной линии с дисками 3 на верхнем фланце корпуса привода распределителя и был смещен влево и вверх от центра вала;
  3. вставляют привод распределителя в гнездо блока, обеспечивая перед этим соосность отверстий под болты в нижнем фланце корпуса привода и резьбовых отверстий в блоке;
  4. в установленном на место приводе распределителя располагают паз валика параллельно оси, соединяющей отверстия на верхнем фланце кор­пуса привода;
  5. проворачивают коленчатый вал на два оборота при этом метка на шкиве должна быть между цифрами 3 и 6 на указателе зажигания; ставят на место распределитель так, чтобы пластины октан- корректора были направлены вверх, снимают крышку экрана, экран и крышку распределителя и поворотом корпуса распределителя совмещают красные метки на роторе и статоре датчика импульсов, при этом ротор отжимают против хода часовой стрелки для выбора зазоров. В этом положении закрепляют корпус распреде­лителя и затягивают болт крепления верхней пластины октан-корректора;
  6. устанавливают крышку распределителя и экран, проверяют правиль­ность установки проводов, подведенных к крышке распределителя в соответствии с порядком работы цилиндров (1-5-4-2-6-3-7-8).

Проверяют правильность установки зажигания пробегом. При движении на прямой передаче со скоростью 30 км/ч на ровной дороге резко нажимают на педаль дроссельных заслонок. Если при этом скорость возрас­тает до 50 км/ч и слышны слабые быстроисчезающие детонационные стуки, то зажигание установлено правильно. Если стуки «отсутствуют, то угол опережения зажигания увеличивают, если стуки, сильные — уменьшают. Кор­ректировку угла зажигания производят октан-корректором. Перед пробе­гом автомобиля двигатель должен быть прогрет до 75-80°.

Метки: техническое обслуживание ☆ устройство автомобиля ☆ электрооборудование автомобиля ☆
