Электромагнитный клапан системы изменения длины впускного коллектора

Клапан состоит из корпуса, запорного механизма, трёх штуцеров и электромагнитной катушки. Чтобы демонтировать клапан с автомобиля достаточно со стороны ресивера отогнуть фиксатор-защёлку и сдвинуть клапан вниз

Клапан имеет три штуцера. Один из них (атмосферный) закрыт крышечкой. Её необходимо снять для проверки и удаления грязи

Для проверки запирающих свойств клапана достаточно подуть в боковой штуцер. При этом воздух должен выходить в нижний (атмосферный) штуцер, а в верхний не должен. Если подать на клапан напряжение, то всё должно быть наоборот.

Для проверки обмотки клапана достаточно нажать на фиксатор колодки проводов и снять её

На клапане будут видны два контакта. К ним необходимо подключить омметр и замерить сопротивление, которое должно составлять несколько Ом. Если сопротивление в норме, а клапан не работает, тогда необходимо проверить приходящее напряжение на колодке, которое должно составлять около 12 В. Не забудьте завести двигатель для измерения напряжения.

Актуатор турбины: особенности работы

Актуатор, он же вестгейт или вакуумный регулятор — клапан для сброса избыточного давления воздуха на высоких оборотах двигателя. Задачей данного решения является своеобразная защита турбокомпрессора и двигателя. Указанный регулятор для защиты от избыточных нагрузок находится в выпускном коллекторе (фактически, на самой турбине), местом установки является область перед турбиной.

Работает вестгейт по следующему принципу: если обороты двигателя высокие, в результате чего растет давление отработавших газов и давление надувочного воздуха, тогда открывается клапан. Его открытие перенаправляет часть выхлопных газов в обход турбинного колеса.

Другими словами, отработавшие газы, вращающие крыльчатку турбинного колеса и вал, на котором параллельно установлена крыльчатка компрессорного колеса, перепускаются. В результате интенсивность работы турбины снижается, уменьшается подача воздуха в цилиндры ДВС.

Так происходит в том случае, когда турбинное колесо раскручивается выхлопными газами до слишком высоких оборотов, в результате чего актуатор инициирует срабатывание обходного клапана, то есть отработавшие газы проходят мимо турбинного колеса. Получается, вестгейт попросту не позволяет турбонагнетателю раскручиваться до максимума под действием слишком сильного потока выхлопа на высоких оборотах мотора.

Добавим, что турбомоторы с завода изначально точно настроены. Во время тюнинга ДВС или установки турбонаддува на атмосферный мотор актуатор необходимо настраивать отдельно. Настройка и регулировка актуатора турбины является важным моментом, так как от нормальной работы системы зависит исправность двигателя и турбокомпрессора. Вестгейт желательно настраивать при помощи спецоборудования, но также это можно сделать самостоятельно, о чем мы расскажем ниже.

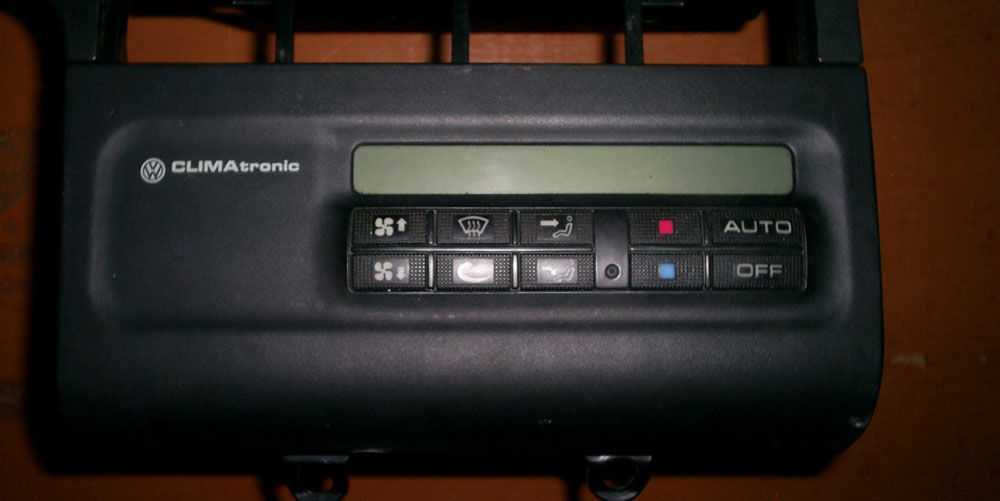

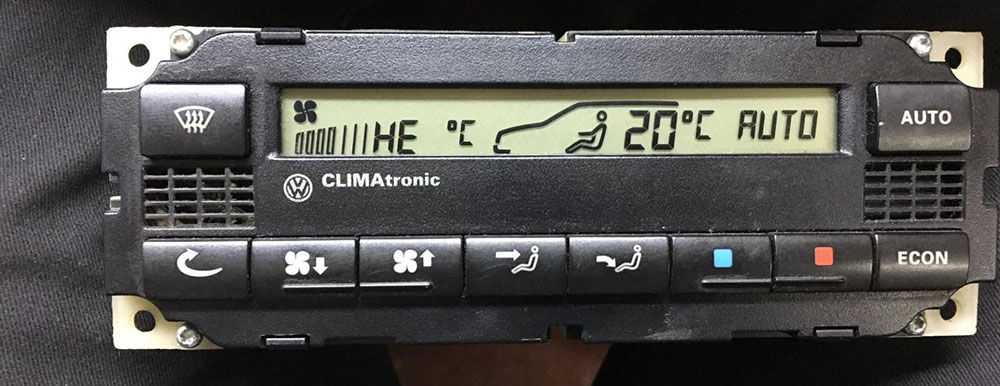

Панель управления Climatronic

Компьютеризация климат-контроля – это существенный шаг вперёд по сравнению с обычным автомобильным кондиционером. Блок управления устройством можно назвать сердцем такой климатической системы. Опишем панель управления климат-контролем Фольксваген Пассат Б3 (обозначение кнопок климат-контроля Пассат Б6 и других более поздних моделей может несколько отличаться). Достаточно большой дисплей Climatronic имеет пиктограммы, отображающие следующую информацию:

• скорость вращения нагнетающего воздух вентилятора,
• температура воздуха вне транспортного средства,
• состояние режима обогрева стёкол (включено/выключено),
• включён ли режим рециркуляции,
• локализация обдува салона автомобиля,
• температура внутри машины,
• отображение текущего состояния климат-контроля (надпись «AUTO» – автоматический режим, надпись «OFF» – кондиционер выключен).

А теперь рассмотрим кнопки управления Климатроником:

• управление режимом работы нагнетательного вентилятора (отдельная кнопка для увеличения и отдельная – для снижения частоты вращения),
• включение обдува стёкол,
• включение/выключение режима рециркуляции,
• две кнопки переключения направления подачи воздушного потока,
• кнопки увеличения/уменьшения температуры внутри ТС,
• включение автоматического режима работы Клматроника,
• кнопка включения/выключения Climatronic.

Производитель рекомендует придерживаться температуры воздуха на уровне 20 – 22° C при включённом автоматическом режиме. Среди особенностей климат-контроля Пассат Б5 следует отметить, что после включения водителем зажигания Climatronic сразу же переходит в автоматический режим, руководствуясь ранее заданными температурными показателями. Если отключить автоматический режим, выбранная программа будет сохраняться в оперативной памяти устройства на протяжении 60 минут. Если выключить зажигание и снова его включить, работа климатической системы начнётся с того же автоматического режима.

Диапазон рабочих температур, поддерживаемых Климатроником – 18 – 29° С. Если выбраны граничные показатели, они отображаются на дисплее аббревиатурами «LO» и «HI» (для 18 и 29 градусов соответственно). Кондиционер работает в таких режимах с максимальным охлаждением/обогревом, а климат-контроль температуру внутри салона не регулирует. Если автомобиль длительное время простаивал, при пуске силового агрегата несколько минут подача воздуха будет осуществляться в нижнюю часть салона, в область ног – чтобы предотвратить запотевание стёкол при подаче непрогретого воздуха.

При задействовании режима рециркуляции Climatronic следует учитывать, что если вне автомобиля температура менее +3° С, то через 30 секунд режим рециркуляции выключится и климатическая система перейдёт в режим использования свежего воздуха. Выключать климат-контроль кнопкой «OFF» рекомендуется в исключительных случаях (при появлении проблем в работе системы).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Ходовая

В зависимости от типа двигателя настройки подвески могут незначительно различаться. Тем не менее, конструкция рычагов и их расположение неизменны. Более того, подавляющее большинство элементов подвески подходят от других моделей концерна VAG: Golf V, Audi A3, Seat Altea и Octavia II. Это означает хорошую доступность запчастей и невысокие затраты на поддержание шасси в исправном состоянии.

Передние стойки McPherson хорошо известны по Volkswagen своей высокой прочностью. Сзади работает независимая подвеска. С одной стороны, это увеличивает потенциальные затраты на техническое обслуживание, а с другой — улучшает управляемость. На каждое заднее колесо приходится по три рычага.

В неравном бою с российскими дорогами зачастую уступают ступичные подшипники — чаще задние (3-7 тыс. рублей за ступицу в сборе).

Сайлентблоки передней подвески доезжают до 100-150 тыс. км, а задней — до 200-250 тыс. км.

На экземплярах, выпущенных до 2008 года, довольно быстро сдавалась рулевая рейка — появлялся стук или увод. Из строя мог выйти и электроусилитель руля, который интегрирован в рейку. Стоимость новой рейки — 69 000 рублей (бывает только в оригинале), а восстановленной — 23 000 рублей. К счастью, в специализированных сервисах нередко восстанавливают работоспособность ЭУР, поковырявшись в блоке.

Совместимость поколений ЭУР

1 и 2 поколение взаимозаменяемы и без замены проводки. Рулевой механизм 1, 2 поколения крепится к подрамнику 4 болтами, а рулевой механизм 3 поколения, соответственно, 3 болтами. еще рейки 3 поколения отличаются от 1, 2 поколения разъемами. а так и 3 поколения можно поставить, но надо менять косу. разъем в районе левой фары

1. основные болты, крепят подрамник, 4 шт. под ключ 18 2. крепят рейку, 4 шт. под ключ 16 3. крепят стабилизатор, вернее втулки, 4 шт. под ключ 13 4. крепится глушитель, проще эту трубу снять, 2 шт. под ключ 13 и чуть подальше тоже обведено красным, крепится подушка движка.

сам блок J500 с мотором снимается просто (фоток нет, пардоньте). крепится 4 болтами под шестигранник, вроде на 6, могу ошибаться.

новый блок крепится только тремя болтами, к моей рейке подошли только 2

я обратил внимание что еще совпадает отверстие, но он без резьбы. ну и нарезал на 8

все поставил и даже блок отвечает в диагностике, но теперь ругается на датчик (видимо расшевелил и контакт пропал), который ten70 и ремонтировал. впринципе рычаги о которых вел рассказ ten70 их видно на фото. более подробно будет позже, т.к. придется все равно снимать рейку.

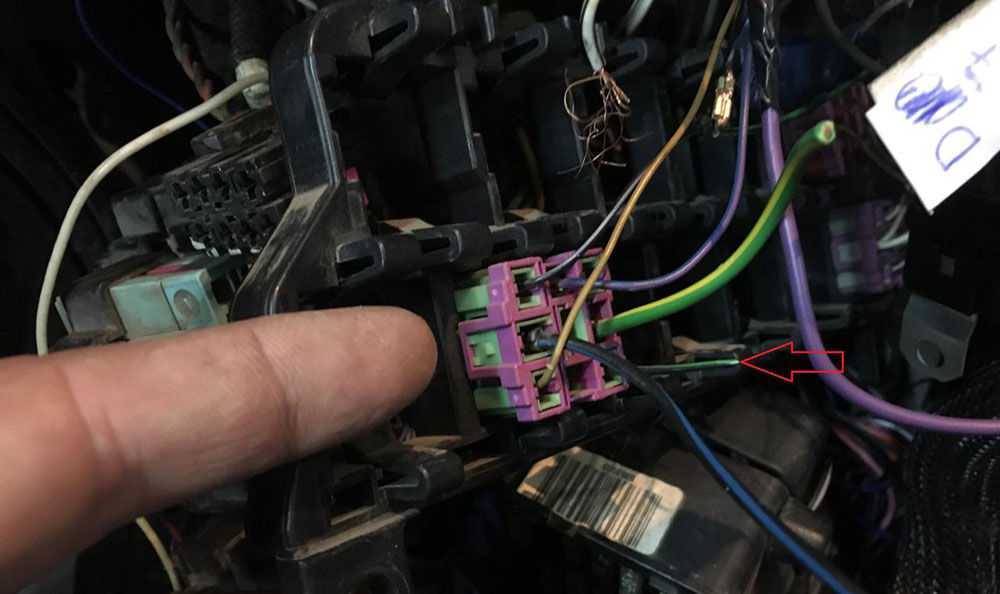

p.s. забыл сказать, маркером стрелка обозначает разъем в который втыкается разъем с датчика G269

Двигатели

Volkswagen Touran является современным автомобилем со всеми вытекающими последствиями. Это означает, что содержание устанавливаемых на него двигателей может оказаться дорогостоящим. Исключение составляет базовый 1,6-литровый силовой агрегат мощностью 102 л.с. с приводом ГРМ ременного типа (2-6 тыс. рублей). Но эти двигатели сравнительно редко встречаются на вторичном рынке.

Гораздо чаще под капотом оказываются 1.6 FSI и 2.0 FSI (с цепным приводом ГРМ), оснащенные системой непосредственного впрыска топлива. Они заслужили не самые лучшие отзывы. Прежде всего, из-за не достаточной экономичности и ненадежной системы впрыска. На клапанах со временем появляется нагар.

По случаю обновления модельной линейки в 2006 году производителем был предложен новый двигатель — 1.4 TSI. Непосредственный впрыск топлива, турбонагнетатель и механический компрессор – такой набор вызывать только опасения.

Для 1.4 TSI характерны проблемы с цепью ГРМ. Она растягивается после 100-150 тыс. км. Новый комплект привода ГРМ обойдется в 10-17 тыс. рублей, а работа по замене оценивается в 7-8 тыс. рублей. Чрезмерное растяжение цепи чревато перескоком и встречей клапанов с поршнями.

Кроме того, владельцам Туран с 1.4 TSI приходилось сталкиваться и с разрушением перегородок поршней. Восстановительный ремонт обходился в сумму около 70 000 рублей.

Подвести может и ТНВД (10-16 тыс. рублей).

Возможно, потенциальных покупателей заинтересует Фольксваген Туран с дизельным двигателем. По количеству данных предложений дизельные автомобили существенно проигрывают бензиновым модификациям.

Наиболее яркий представитель дизельных моторов — 1.9 TDI с насос-форсунками (90, 102 и 105 л.с.). Турбодизель гарантирует отличное соотношение тяговых характеристик к расходу топлива, но ощутимо снижает уровень акустического комфорта. Преемником 1.9 TDI стал 2.0 TDI.

Все двигатели TDI имеют гидравлическую регулировку зазора клапанов (гидрокомпенсаторы) и привод ГРМ ременного типа (11 000 за комплект с помпой).

Очень важным условием эксплуатации двигателей является использование только рекомендованного типа масла для дизельных двигателей с насос-форсунками. На упаковке с маслом должно быть четко указано, что оно предназначено для двигателей с PD.

Слабые места 2.0 TDI — форсунки, толкатели клапанов и привод маслонасоса. Кроме того, в дизелях c обозначением BKD, собранных до ноября 2006 года, встречаются дефекты головки блока цилиндров. Появляются трещины, в результате чего начинает уходит антифриз.

8-клапанные 1.9 TDI и 2.0 TDI с насос форсунками имеют ряд общих проблем. Например, попадание топлива в масло двигателя из-за износа посадочного места форсунок (70 000 рублей за ремонт ГБЦ). Помимо, прохудившихся уплотнений форсунок, солярку может пропускать и тандемный насос (11-27 тыс. рублей).

А спустя 200-250 тыс. км некоторые владельцы сталкиваются с преждевременным износом распредвала из-за подклинивающих гидрокомпенсаторов. Стоимость нового оригинального распредвала — 40 000 рублей, а аналога — от 9 000 рублей. Недуг чаще затрагивает моторы с индексом BLS, BXE и BMM.

Турбина 1.9 TDI доезжает до 300-400 тыс. км, а в случае с 2.0 TDI может сдаться немного раньше (37 000 рублей или 30 000 рублей за ремонт).

Замена впускного коллектора

Если впускной коллектор не может быть очищен или отремонтирован, его необходимо заменить. Впускной коллектор также меняется, если один из неисправных регулирующих клапанов не может быть заменен отдельно. В некоторых автомобилях это довольно просто, в других это требует больше труда.

При замене впускного коллектора важно очистить монтажную поверхность, заменить прокладки и затянуть болты коллектора в рекомендованном порядке в соответствии со спецификациями. Это особенно важно для двигателей V6 / V8

Предыдущая запись Катушка зажигания — виды, как работает, неисправности, как проверить

Следующая запись Предохранители — для чего нужны, как проверить, как заменить

Другие проблемы и неисправности

Кузов Touran выполнен из стали различной степени жесткости. Большинство элементов оцинковано. Однако, как показывает практика, потенциальному покупателю возрастного Фольксваген нередко приходится бороться с дефектами лакокрасочного покрытия и коррозией. Проблемные места — район дверных ручек и молдингов, дверь багажника, колесные арки и пороги.

Один из внутренних недостатков – качество используемых пластмасс. Через несколько лет появляется треск и скрип, а порой наблюдается отшелушивание. Утешает лишь тот факт, что спустя некоторое время эти недостаток устранили.

С возрастом непременно засвистит моторчик печки (загрязнение или износ). Оригинальный моторчик доступен за 17 000 рублей. К счастью, аналог гораздо дешевле — всего за 3000 рублей.

Выйти из строя может и регулятор вентилятора печки (2-5 тыс. рублей). Порой подводят заслонки управления потоками и температурой воздуха.

По прошествии 200-250 тыс. км внимания может потребовать компрессор кондиционера (16-28 тыс. рублей). Иногда удается отделаться заменой неисправного клапана регулирования давления (5000 рублей).

Эпизодически в ремонте нуждается трапеция стеклоочистителя (4-8 тыс. рублей за аналог).

Возможные неисправности и их устранение

Следует отметить, что в некоторых случаях функция самодиагностики не позволяет определить точную причину неработоспособности климатической системы. Самостоятельный поиск и устранение поломок может привести к ещё большим проблемам, особенно если вы никогда раньше не пробовали заниматься ремонтом автомобильной климатической системы. Однако некоторые неисправности вполне можно устранить и самостоятельно.

Не работают температурные датчики

В этом случае у вас имеется два способа решить проблему. Для начала ищем неисправный датчик и отсоединяем его. Устанавливаем новый или заведомо исправный датчик, если ошибка не исчезает – это свидетельствует об обрыве цепи. В таких случаях нужно «прозвонить» участок от датчика к электронному блоку.

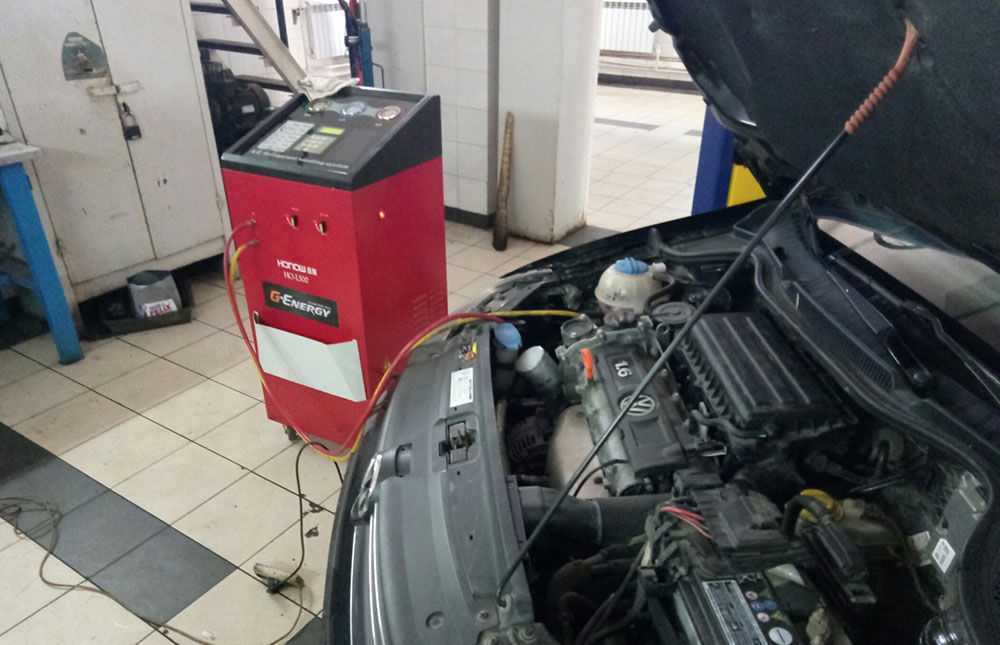

Утечка фреона

Хотя подобное явление считается нормальным вследствие того, что хладагент является летучим газом, если система не потеряла герметичности, утечка незначительна. Обычно она проявляется после зимы, если автомобиль в это время не использовался. Если после запуска двигателя климат-контроль не подаёт признаков жизни и не реагирует на нажатие кнопки включения, это может вызвано недостаточностью хладагента в системе. Что же следует предпринять, если не работает климат-контроль Пассат Б5 и наиболее вероятная причина – утечка фреона?

Самым точным и достоверным способом определения разгерметизации магистрали является использование специального тестера, диагностические разъёмы которого надевается на сервисные выводы климатической системы. Отметим, что объём «естественной» годовой утечки лежит в пределах 30 – 100 г. Если потери более весомые, это свидетельствует о наличии проблемных мест, которыми чаще всего бывают места соединения шлангов/трубок. Часто разгерметизация происходит по причине протечки сальника компрессора.

Рабочий способ проверки – использование «нюхача» – прибора, реагирующего на самые незначительные концентрации хладагента. На некоторых СТО используют метод нанесения специального красящего состава, выявляя места утечки с помощью УФ-сканера. Проблема устраняется дозаправкой климатической системы, но следует учитывать, что при наличии утечки необходимо обязательно её устранить. После заправки фреоном выполняется операция адаптации климат-контроля Пассат Б5.

Предохранители Климатроника

Если климат-контроль не включается (отключился во время езды), и при этом не загорается даже дисплей, это обычно свидетельствует о перегорании плавкого предохранителя. В этом случае его замена решает проблему, но если ситуация повторяется – речь идёт о более серьёзной неисправности, поиск которой следует доверить специалисту-электрику.

Поломка клапана компрессора

Нередки ситуации, когда климатическая система в целом работоспособна, но генерируемый ею поток охлаждённого воздуха оказывается недостаточным для установления требуемых параметров микроклимата. Если диагностика свидетельствует о том, что возможная причина – неисправность компрессора, его ремонт в гаражных условиях возможен только при наличии достаточного опыта проведения таких работ. Может оказаться, что неисправен электромагнитный клапан компрессора, при этом его замена по трудозатратам соизмерима с монтажом нового компрессора.

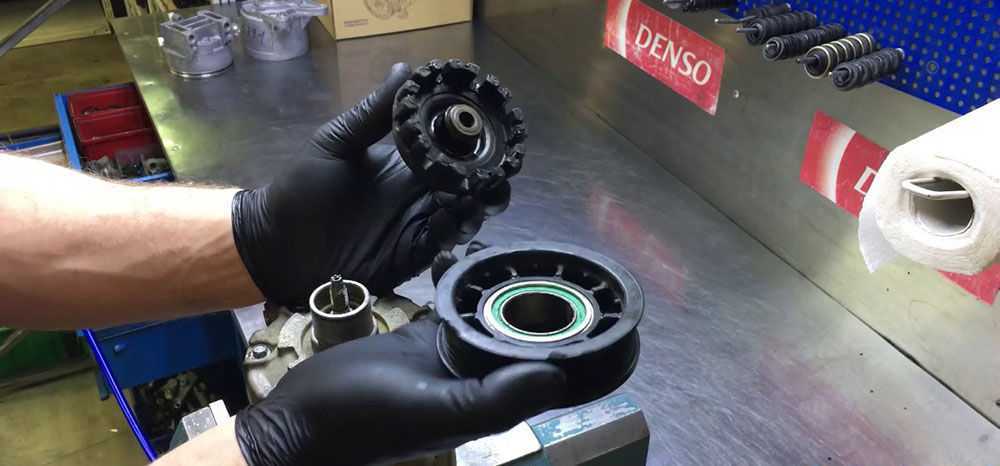

Муфта

Часто причина неработоспособности климатической системы заключается в нерабочей муфте компрессора, при этом соответствующая ошибка может и не высвечиваться. Чтобы проверить муфту, необходимо запитать её разъёмы непосредственно от аккумулятора. Если раздастся характерный щелчок – то проблема не в муфте, в противном случае она, вероятнее всего, сгорела бы. Её придётся заменить, хотя в сети можно найти инструкции, как попытаться самостоятельно её отреставрировать. Основная сложность здесь заключается именно в разборке компрессора.

Электропроводка

Это одна из наиболее распространённых причин выхода из строя климатической системы. Если функции климат-контроля Пассат Б6 поддерживаются не в полной мере, а диагностирование указывает на узлы, работоспособность которых не вызывает сомнений – скорее всего, дело в оборванных проводах. При этом может оказаться, что снаружи никаких обрывов нет, но провод может сгнить непосредственно под оплёткой. Прозвонку проводки следует осуществлять при отсоединённых клеммах АКБ. Стоит также проверить все контакты, которые имеют свойство окисляться, и при необходимости их зачистить.

Часто возникающая проблема — стук рейки

Часто возникающая ПРОБЛЕМА НОМЕР ДВА, при эксплуатации авто с 2008 года выпуска. Со временем рейка начинает очень сильно стучать. Даже на этом форуме видел пару человек с этими жалобами.

Официалы — замена рейки в сборе, то же самое. Хорошо, если это случилось в период гарантии.

А на самом деле проблема в 99% решается подтяжкой рейки со стороны мотора ЭУР! По непонятной причине подтяжка ослабевает, может гайка откручивается при вибрации и появляется люфт между зубьями рейки и мотора.

Справа видно гайку подтяжки мотора, который демонтирован:

Гайка подтяжки на более старых рейках:

Гайка подтяжки рейки с штоком кордана. Трогать не надо!

В этом я убедился, когда за сущие копейки купил рейку на ебее как дефектную. Когда нашел в чем проблема, подтянул и спросил у продавца причину замены. Оказалось он ее поменял по причине стука.

Так что не надо спешить и верить официалам.

Принцип работы климат-контроля

Климатические системы нового поколения основаны на использовании кондиционера, на плечи которого и ложится основной груз ответственности за обеспечение комфорта в салоне. Использование автоматики позволило поддерживать заданные параметры микроклимата без участия человека. Сложная система кондиционирования климат-контроля работает по принципу смешивания в нужной пропорции тёплого воздуха, поступающего от силового агрегата, с холодным, генерируемым кондиционером. Для этого, как и для регулирования объёма и направления подачи воздуха, используются многочисленные заслонки. Реализация подобного принципа создания оптимального климата в салоне автомобиля позволяет получить следующие преимущества по отношению к обычной системе вентиляции/охлаждения и автокондиционеру:

• создание требуемой температуры выходного воздушного потока независимо от внешних условий;
• фильтрация поступающего извне воздуха от пыли и других загрязнителей;
• осушение воздуха, способствующее устранению запотевания стёкол, характерного при повышенной влажности;
• практически исключает риск развития простудных заболеваний, в отличие от автокондиционера;
• возможность создания необходимого микроклимата без использования воздуха, поступающего извне: такую возможность обеспечивает наличие клапана рециркуляции, с помощью которого осуществляется перекрытие поступление воздуха от вентилятора системы охлаждения.

Ремонт заслонки климата

#1 OFFLINE Sergei_O

Moderators

2 670 сообщений

• Откуда Россия, Москва
• Авто: Тигуан 200 сил с люком и памятью сидений

Завелись под панелью мыши. Или не мыши, но в общем что-то живое завелось, типа «вуглускра» Скребет щелкает.

Чтение интернета показало,что скорей всего ожила заслонка климата.

Было принято решение данную гипотезу проверить.

Залез под панель, снял бардачок, воздуховод и пластиковый усилитель, и увидел «живую» заслонку, как разбирать описано тут:

вот сама заслонка:

Крепится на 3 винтах (отмечены стрелками), левый нижний отвинтиь жуткая проблема, завинтить еще тяжелее, но мне удалось.

Заслонку вытащил и разобрал:

потом вытащил резистор

далее отогнул край пластиковой фигни (белого цвета), под ней увидел ползунок и контактную поверхность — ползунок подвигал иголкой, а контактную поверхность потер карандашным грифелем.

Может это и полумеры, но полностью разбирать не стал

Потом полез ставить обратно. долго ругался непечатными словами, но все же поставил.

Потом сделал адаптациию заслонок: http://www.golf-v.ru. 40/234—-.html (достаточно интересная процедура, все оживает и ездить начинает).

Сегодня ехал в тишине.

P.S. Для ленивых, привод заслонки можно не ремонтировать, а поменять, правда стоит он порядка 4 тыс рублей. Для особо ленивых можно поменять на сервисе, но там еще за «снять-поставить» деньги возьмут

Забанен на форуме Клуба любителей Volkswagen Tiguan. Пожизненно. Чем и горжусь. Причины тут

Источник

Многозонный климат-контроль

Организация многозонной схемы функционирования климатической системы позволяет поддерживать требуемые температурные параметры в разных зонах слона автомобиля по отдельности. Климат-контроль Пассат Б3 Climatronic, устанавливаемый на автомобили всего семейства Фольксваген, имеет наиболее распространённую двузонную компоновку, благодаря которой у водителя и переднего пассажира микроклимат может различаться. Разумеется, поскольку салон является автономной замкнутой системой, это отличие не может быть очень большим. Тем не менее, разница существует и поддерживается на примерно одинаковом уровне с помощью автоматики. Кроме 2-зонного климатического контроля, существуют и другие варианты:

• трёхзонный, позволяющий к переднему ряду сидений добавить контроль температуры и в районе заднего ряда;
• четырёхзонные климатические системы позволяют устанавливать свой микроклимат для всех пассажиров, включая задних.

Отметим, что во многих случаях четырёхзонные климатические системы являются избыточными, поскольку поездки в полностью заполненном салоне автомобиля – это редкость. Чаще всего водитель ездит в одиночестве или с одним пассажиром. В этом случае многозонный климат-контроль будет потреблять больше ресурсов, что делает его не слишком рентабельным.

Диагностика неисправностей

О разгерметизации системы охлаждения недвусмысленно будет сигнализировать уровень ОЖ в расширительном бачке. А вот с определением конкретного места утечки придётся повозиться. Если стандартный приём (отслеживание луж на полу после длительной стоянки автомобиля) результатов не даст, нужно будет визуально осмотреть все узлы, по которым циркулирует тосол: оба радиатора и соединительные шланги, на предмет наличия мокрых пятен и/или загрязнений, которые неизбежно образуются в местах подтекания жидкости. Чтобы проверить работоспособность термостата, достаточно запустить двигатель и наблюдать за температурой выходного патрубка: поначалу он должен быть холодным, а как только силовой агрегат прогреется до рабочей температуры, начнёт быстро нагреваться. Если он продолжает оставаться холодным, или же нагревается одновременно с верхним – можно утверждать о залипании клапана и необходимости замены термостата.

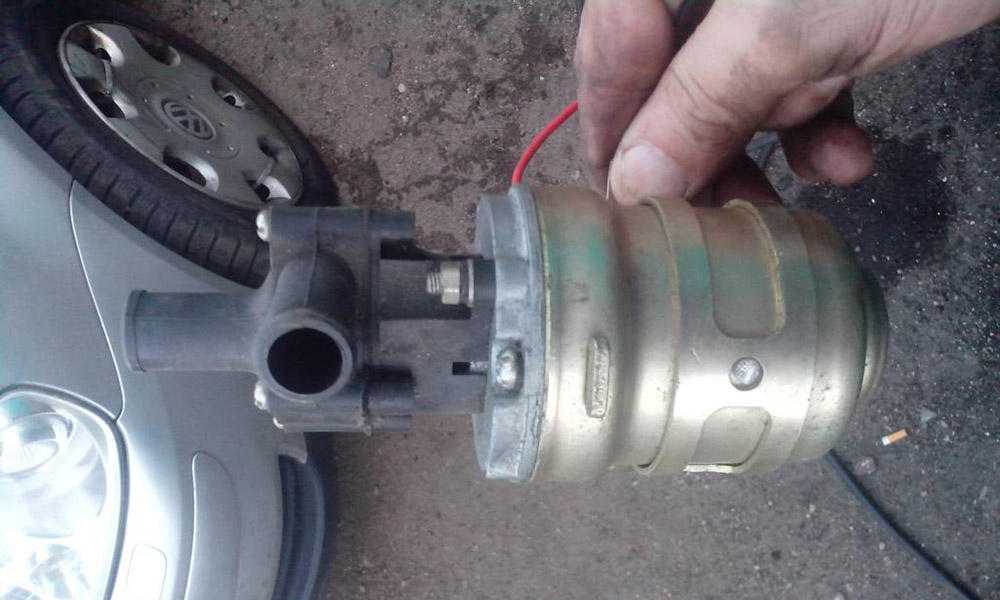

Самый простой способ проверки работоспособности водяного насоса – пережать шланг, идущий от основного радиатора. В этот момент вы почувствуете пульсацию шланга, свидетельствующую об исправности помпы. Но здесь нужно учесть несколько важных моментов:

проверка осуществляется на полностью прогретом силовом агрегате; манипуляции со шлангом следует проводить с осторожностью – он будет горячим; длительное пережатие шланга крайне нежелательно – в этом случае сильно страдает уплотнительная прокладка. Косвенными признаками проблем с водяным насосом могут быть шумы, возникающие в районе помпы – скорее всего, виноват начинающий разрушаться подшипник

Косвенными признаками проблем с водяным насосом могут быть шумы, возникающие в районе помпы – скорее всего, виноват начинающий разрушаться подшипник.

Завоздушенность магистрали – очень частая причина снижения эффективности работы печки Volkswagen Touran. Но точных методов диагностики наличия воздушных пробок не существует. Косвенным свидетельством их наличия можно считать булькающие звуки, раздающиеся из-под торпеды при работающем двигателе, но такое случается не всегда. Регулярное снижение уровня тосола – признак его утечки, но если жидкость из системы уходит, то её объём замещается воздухом, так что после устранения течей следует заняться и воздушными пробками, которые могут локализоваться в любом месте системы охлаждения.

Достаточно распространённой причиной, почему на VW Touran 2004 не работает печка, является критическое загрязнение радиатора отопителя, особенно его внутренней части. В этом случае страдает теплообмен, но без разборки радиатора определить степень его загрязнённости достаточно сложно. Один из самых надёжных методов – исследование охлаждающей жидкости: если она сильно загрязнена и содержит осадок, можно не сомневаться, что такие же отложения имеются и на стенках трубок. Определить, что не работает вентилятор, очень просто: в этом случае воздух из дефлекторов будет поступать в салон самотёком, то есть еле-еле. Впрочем, точно такие же симптомы характерны и для сильно загрязнённого салонного фильтра, и при неработающих заслонках.

Ремонт кондиционера Climatronic: Исполнительные электродвигатели заслонок управления температурой воздуха

Порядок работ применим для автомобилей выпущенных на платформе Фольксваген А5 (PQ35):

Volkswagen Golf 5 / Фольксваген Гольф 5 (1K1, 1K5) Volkswagen Jetta 5 / Фольксваген Джетта 5 (1K2)

Volkswagen Golf 6 / Фольксваген Гольф 6 (5K1, AJ5) Volkswagen Jetta 6 / Фольксваген Джетта 6 (1G3, AV2)

Volkswagen Golf Plus / Фольксваген Гольф Плюс (5M1, 521)

SEAT Leon Mk2 / Сеат Леон 2 (1P1) SEAT Altea / Сеат Алтеа (5P1, 5P5, 5P5, 5P8) SEAT Toledo / Сеат Толедо (5P2)

Как то на днях (не помню) заметил что из левых воздуховодах дул горячий воздух, а из правых — прохладный при условии, что температура была установлена одинакова.

цепляю шнурок дигностики и:

Адрес 08: Электроника кондиционера / отопителя Label: 1K0-907-044.clb Номер блока управления: 1K0 907 044 L Компонент и/или версия: Climatronic PQ35 061 0201 Кодировка: Код мастерской: WSC 00000 000 00000 VCID: 30657285A338723 1 неисправность:

01809 — Исполнительный электродвигатель левой заслонки управления температурой воздуха-V158 000 — —

пробовал делать адаптацию:

Адаптация сервоприводов: Опрашиваем климатроник (адрес 08) > базовые установки (функция 04) > запускаем группу 000 > ждём пока значения, изменившись попарно в диапазоне приблизительно от 0 до 255, установятся на «0» > проверяем ошибки (до начала процедуры ошибки необходимо удалить).

не помогло. делал тест исполнительных элементов и от электродвигателя левой заслонки управления температурой воздуха-V158 не было ответа.

чтож делать надо вскрывать.

снимаем с креплений левую боковую накладку передней панели

далее снимаем вещевой ящик со стороны водителя выкручиваем пять винтиков Т20

демонтируем диагностический разъем

над переключателем света имеются две направляющие, заходящие в скобы. с усилием сдергивается вещевой ящик. отсоединяем жгуты проводов переключателя наружного освещения, корректора фар.

далее снимаем левый воздуховод пространства для ног. его крепит винтик Т25

выкручиваем его и воздуховод практически вываливается

далее снимаем кожух. он крепится 4 саморезами под ключ 7

после откручиваем два болта под ключ на 10 (поз. 4), остальные болты не получится снять без снятия торпеды. так что кронштейн отгибаем и привязываем к педали тормоза

для удобства снял тормозную «лягушку»

а дальше начинается полная задница. у сервомотора три точки опоры, и две из ни прикручены саморезами под ключ 7. долго я там колдовал чтоб открутить дальний саморез

но все таки я открутил отсоединяем сервомотор от тяги

промываем и протираем рабочие части и поверхности потенциометра. собираем все и подключаем в разъему. делаю адаптацию и тест исполнительных элементов и о чудо побежали циферки. есть обратная связь с «серваком». проверяю ошибки. и нааа тебе

000 — — — Непостоянно 01274 — Исполнительный электродвигатель заслонки воздухозаборника-V71 000 — — — Непостоянно

благо он здесь же, с этой же стороны и расположен чуть выше.

ну и опять же было много мата, теже труднодоступные саморезы три штуки под ключ 7 победил, снял.

так же вскрыл, промыл, протер и собрал. подключил к разъему, адаптация, тест. все гут, вроде как заработало. пробовал юзать в разных режимах, ошибки больше не выскакивали. собираем все обратно

P.S. кстати все сервомоторы абсолютно одинаковы. отличаются только самими шестеренками — приводами и следовательно последними буквами в оригинальных номерах

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Источник

Техническое описание и расшифровка ошибки P2004

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P2004 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Заслонки коллектора предназначены для увеличения или уменьшения скорости, с которой всасываемый воздух проходит через впускной коллектор. Регулировка заслонок происходит с помощью привода.

Причем степень открытия зависит от скорости двигателя и других рабочих условий. Таких как положение и скорость движения дроссельной заслонки. А также факторов окружающей среды, таких как атмосферное давление и температура окружающей среды.

Чтобы система работала должным образом, требуется высокая степень контроля. Код P2004 касается как механической неисправности, так и электрических разомкнутых цепей управления исполнительных механизмов. Но утечки вакуума, также могут вызывать этот код в некоторых случаях. Поскольку датчик положения заслонок может выдавать сигнал, который не соответствует желаемому положению.

При использовании в системе клапана управления приводом (IMRC) впускного коллектора, PCM отслеживает фактическое положение вихревых заслонок. Если модуль управления не видит значительного изменения давления или температуры воздуха в коллекторе от датчика (MAP). И понимает, что желаемого изменения положения заслонок не происходит, то код P2004 будет сохранен.

При возникновении ошибки P2004 наибольшее беспокойство вызывают сами вихревые заслонки. Причина в том, что они находятся внутри впускного коллектора. Если они выйдут из строя, детали могут упасть и попасть внутрь двигателя. Например, упавшие винты, попадая в цилиндры вызывают очень серьезные повреждения.

Потенциометр Volkswagen Tiguan (5N) 1 Кроссовер 1.4 TSI 150 л.с.

Аналоги запчастей еще не добавлены в каталог для выбранного автомобиля, но будьте уверены, они скоро появятся. Используйте альтернативные варианты подбора запчастей:

Независимо от того, где вы находитесь, мы доставим товар в указанные сроки, и он гарантированно подойдет на заявленный автомобиль. Мы знаем все о специфичности запчастей и их применимости. Не сомневайтесь в выборе той или иной запчасти, мы все равно проверим каждый заказ на соответствие и перезвоним, таким образом мы страхуем вас от возможных ошибок, обеспечиваем лучший сервис при покупке и безупречную поддержку клиентов.

Источник

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P2004 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi (Ауди а6, Ауди а8, Ауди q7)
• BMW
• Chrysler (Крайслер Себринг)
• Dodge (Додж Авенджер, Джорней, Калибр)
• Fiat (Фиат Браво)
• Ford (Форд Фокус, F-150)
• Honda
• Jeep (Джип Компасс, Патриот)
• Kia
• Lexus
• Mazda (Мазда 3, Мазда 6)
• Mercedes (Мерседес m272, ml350, w164, w203, w211)
• Nissan (Ниссан Альтима, Роуг, Теана)
• Skoda (Шкода Октавия)
• Ssangyong (Саньенг Актион)
• Subaru
• Suzuki
• Volkswagen (Фольксваген Пассат, Туран, Тигуан)
• Volvo

С кодом неисправности Р2004 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0202, P2005, P2008, P2017, P2107.
