Замена заднего и переднего ступичного подшипника renault megane 2

4 posts in this topic

Если меньше 9 мм то пора менять; [Рис. Но обо всём по порядку. Итак, автомобиль уже стоит на домкрате, и мы снимаем заднее колесо, после чего откручиваем два болта под ключ на 13 мм.

С помощью двух отверток, сдвигаем тормозной суппорт и отталкиваем его в сторону. Следующим шагом, будет демонтаж колодок и вилки, для чего нужно отвернуть два болта изнутри. После снятия вилки, приступаем к демонтажу ступицы заднего колеса , она же представляет собой диск. Для этого, отделяем защитный колпачок, по центру ступицы, после чего, откручиваем гайку на 32 мм, удерживающую всю сборку.

Аккуратно покачивая в разные стороны, вытягиваем диск наружу. Новые подшипники впрессовываем в нужные места, не забывая устанавливать стопорные ограничители. Устанавливаем диск на место и затягиваем гайку ступицы моментом в 90НМ.

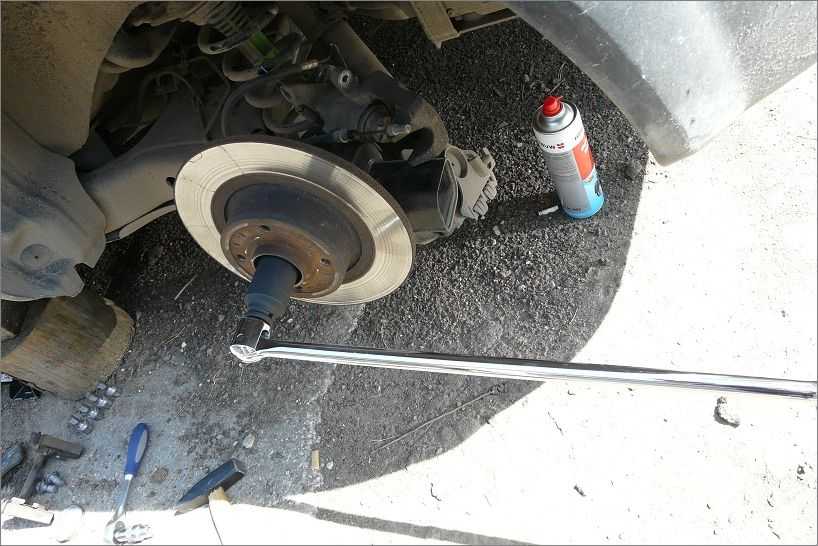

Это очень важно, так как гайка ступицы удерживает все колесо, а в случае плохой затяжки вы рискуете потерять его. Совет Как и в случае с передним производим смазку направляющих заднего суппорта

Из-за того, что в системе заднего суппорта находится ручник, нам необходимо утопить поршень вглубь цилиндра. Чтобы это сделать, необходимо воспользоваться специальным инструментом, и путём вкручивания поршня одновременно вдавливаем его внутрь. Установите на место новые колодки и пластины. Очистите стержни направляющих при помощи ветоши и перед сборкой механизма смажьте их густой смазкой. Заменив колодки на обеих сторонах автомобиля, несколько раз надавите на педаль тормоза, чтобы вывести поршни суппортов в рабочее положение.

Не трогайте до этого момента рычаг ручного тормоза! Затем доведите уровень тормозной жидкости в бачке до максимума.

Renault Megane II c’est sympa › Бортжурнал › Ахтунг! многобукофф (часть 2): замена задних тормозных дисков+колодок своими руками

Т.к. машина вследствие замены шкива генератора зависла надолго, а передвигаться было на чём (www.drive2.ru/users/vofff…4062246863888304389/#post), заодно решил самостоятельно заменить задние тормозные диски и колодки (старые порядочно скрипели, как оказалось одна из колодок стёрлась практически до металла, диски ещё один комплект колодок точно бы не выдержали)…Итак, всё как обычно, снимаем колесо, заботимся о технике безопасности…

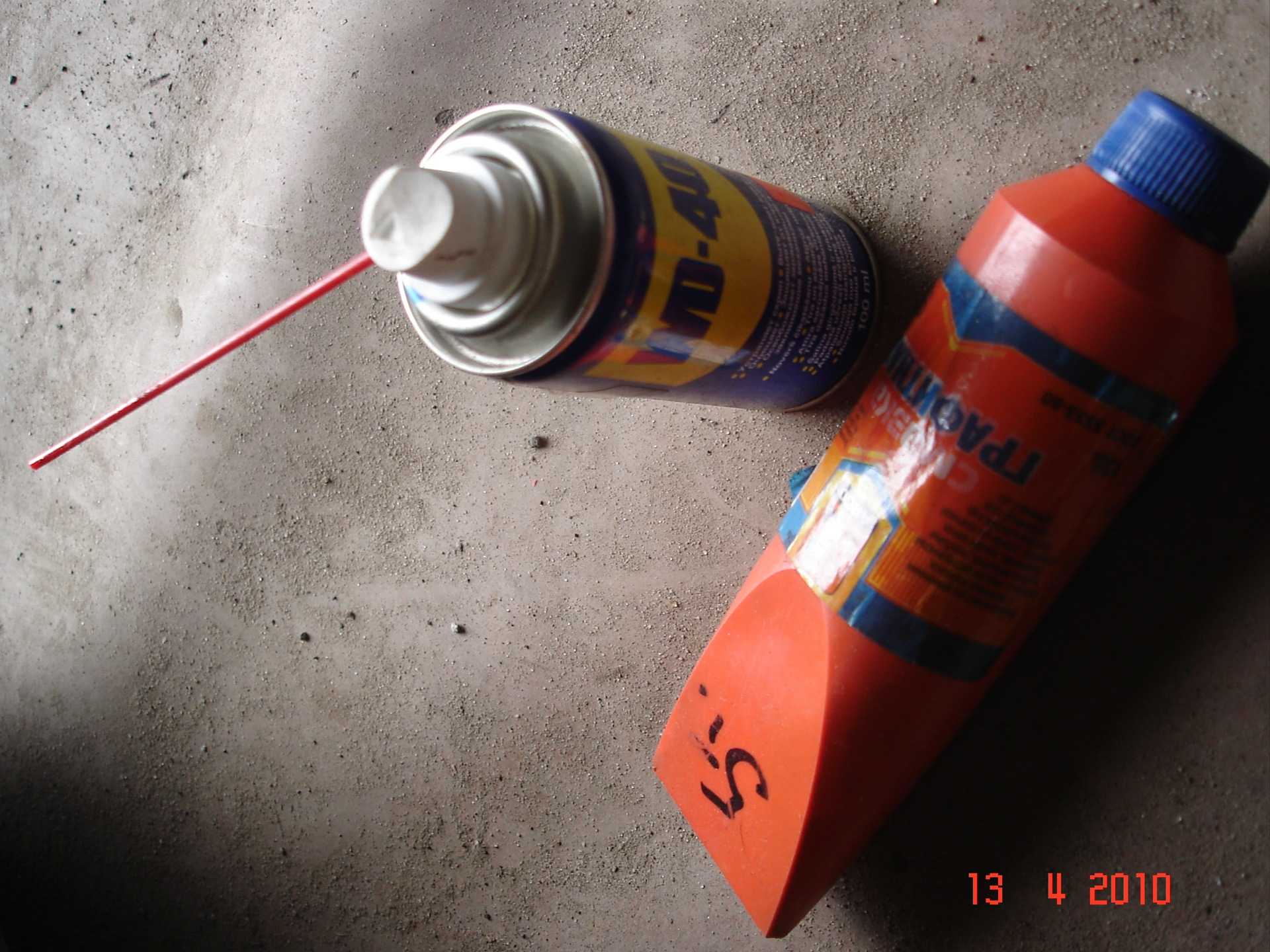

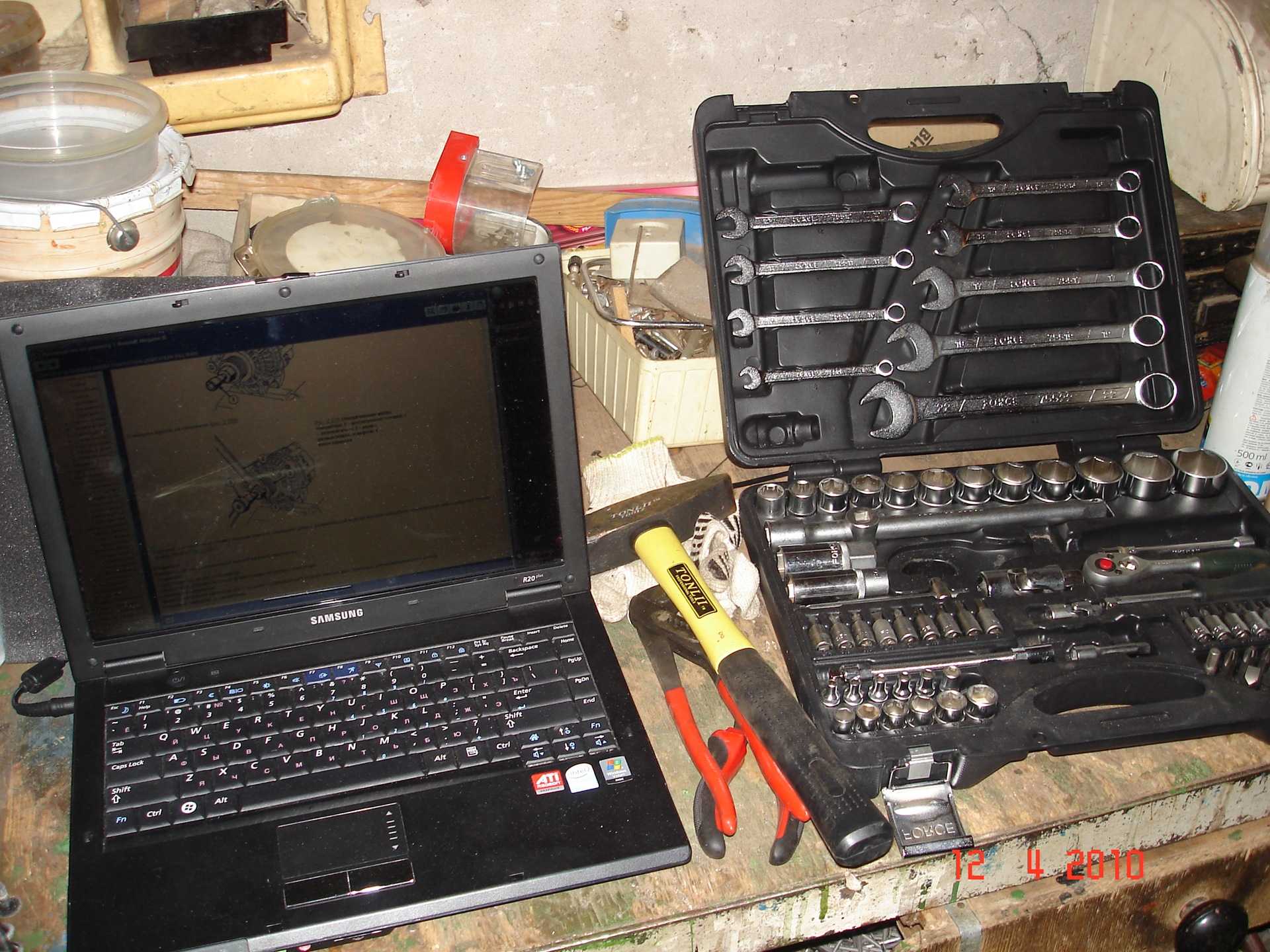

Необходимые девайсы для работы:

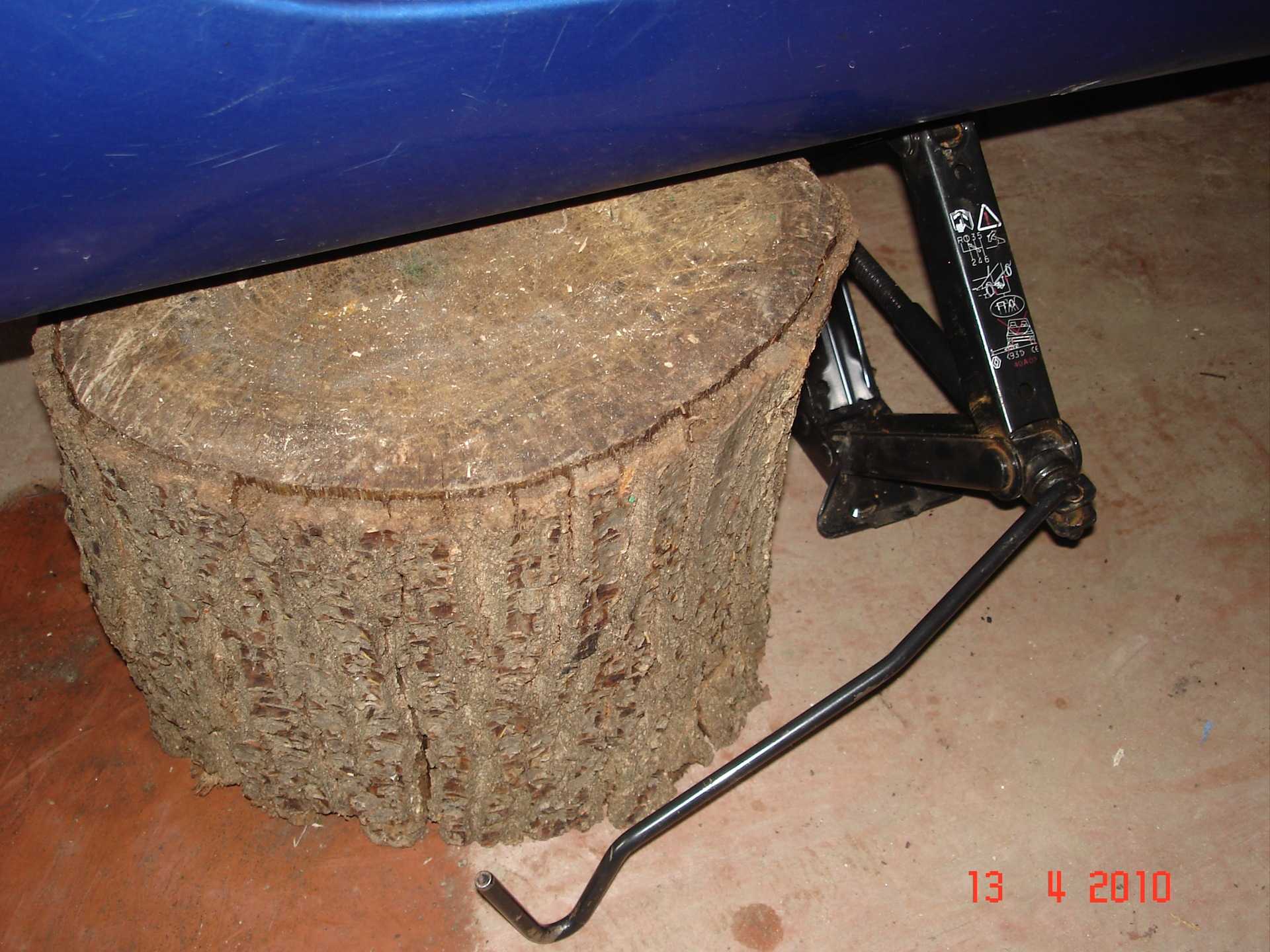

Вот такой вот зверь залетел помогать…

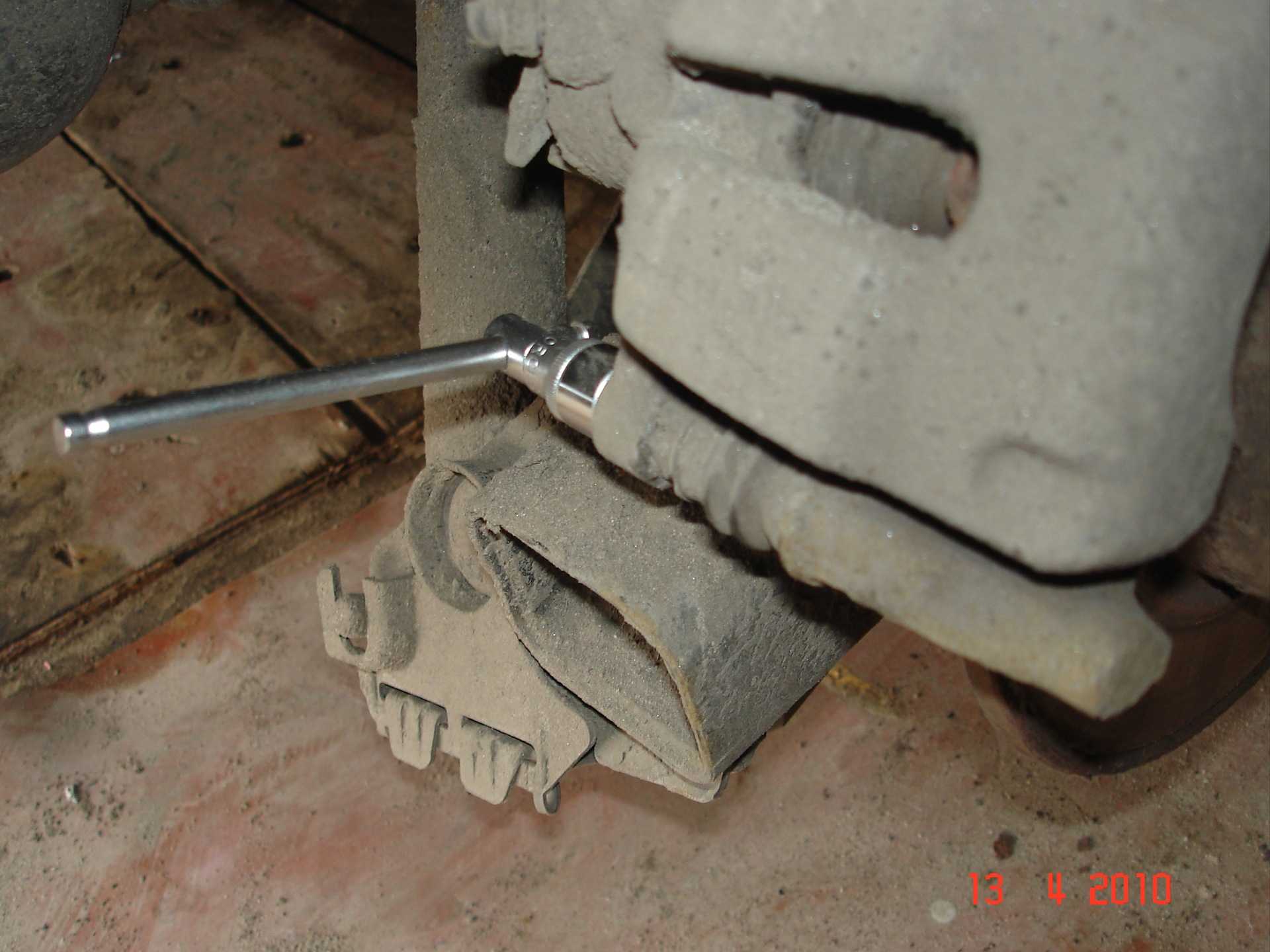

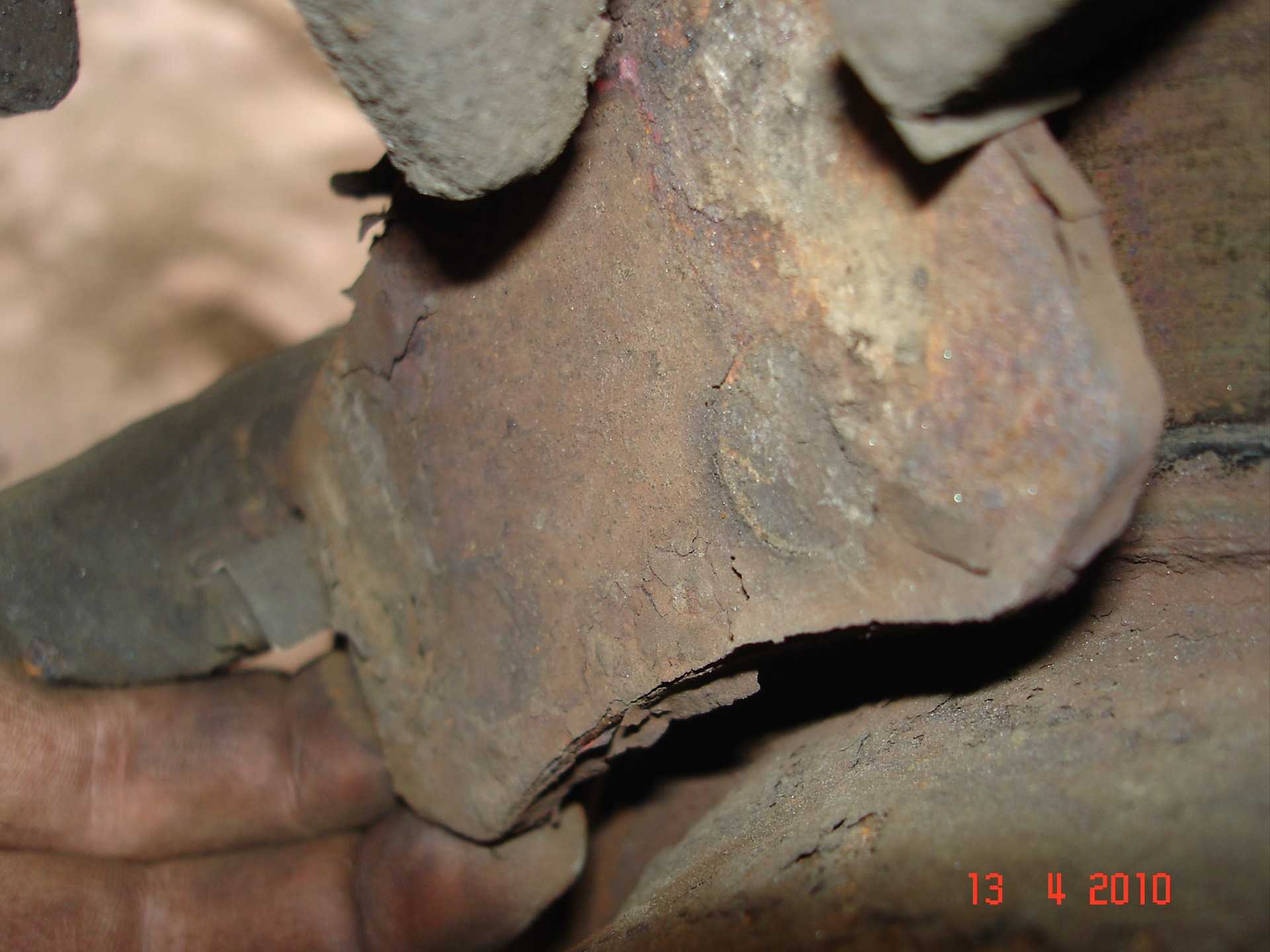

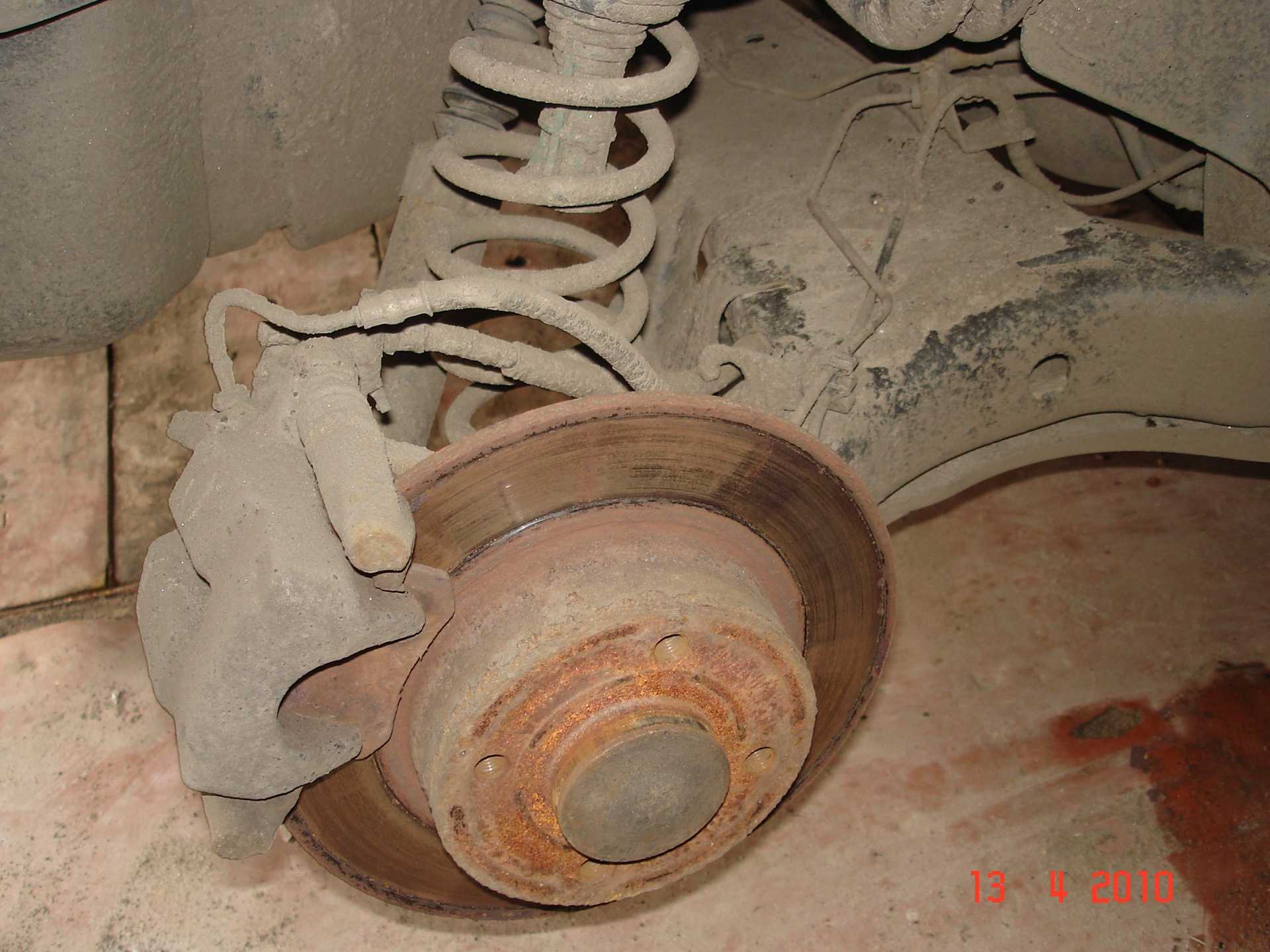

Ослабляем нижний болт крепления суппорта

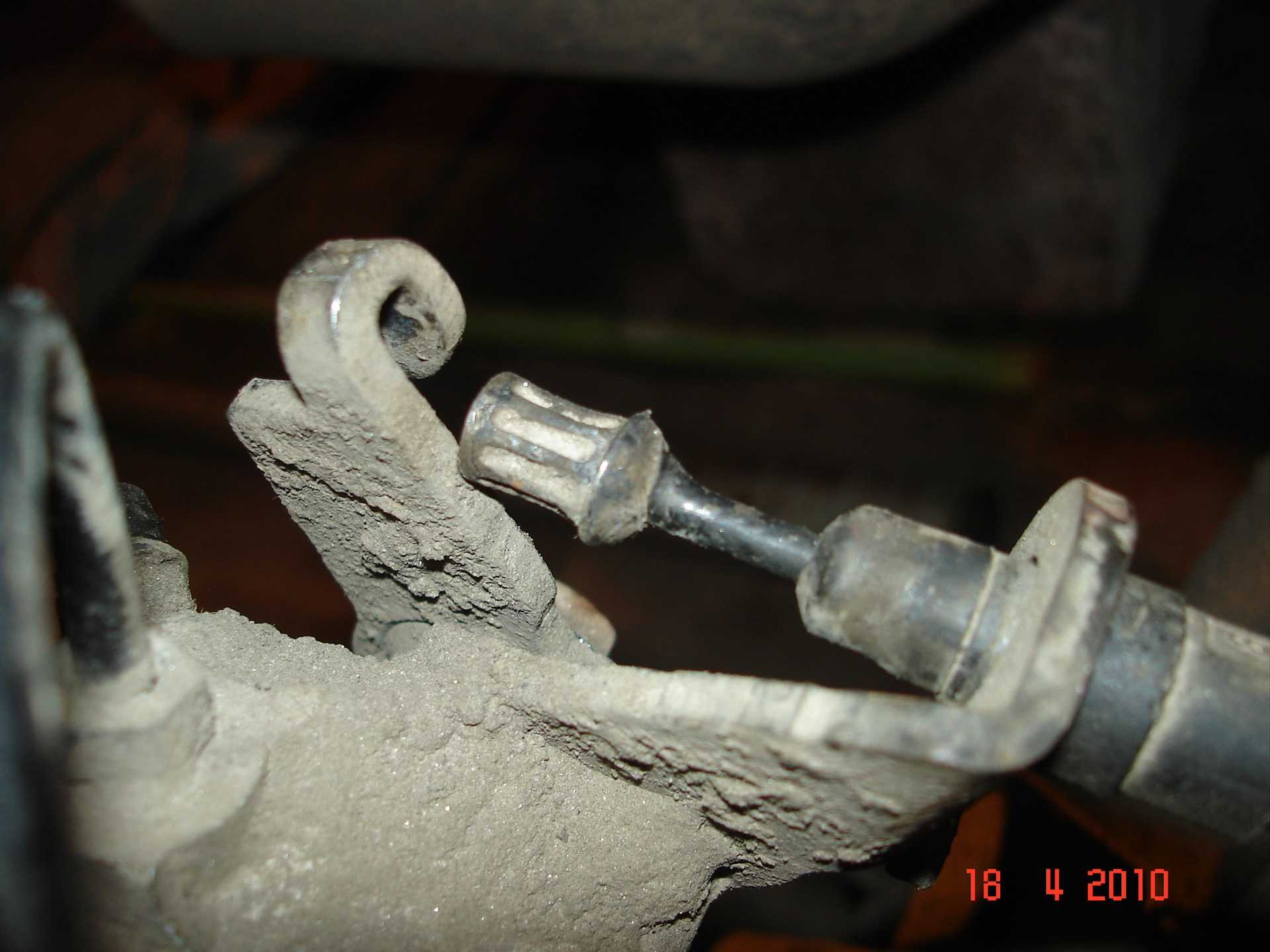

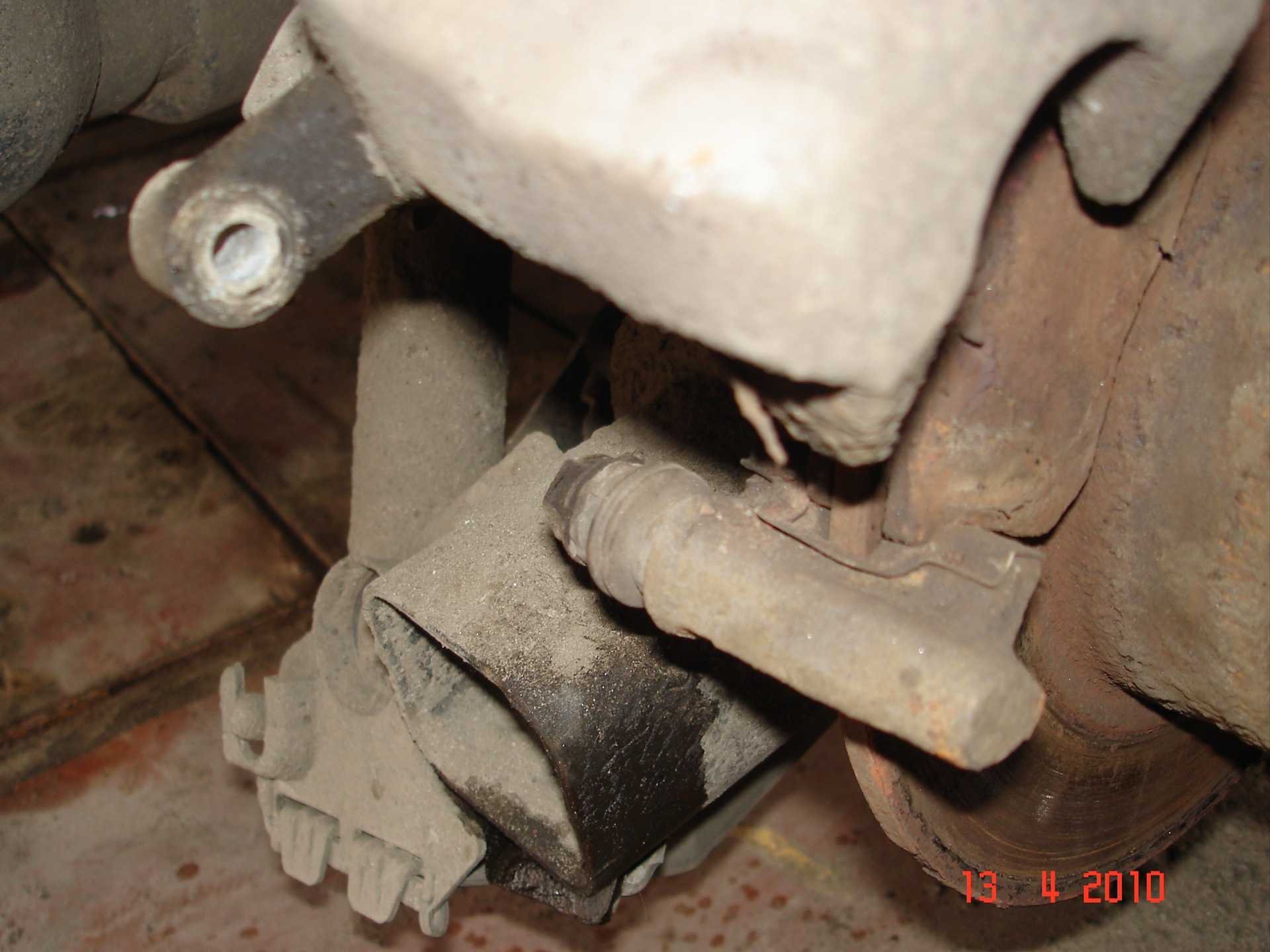

Снимаем трос ручника с суппорта

Поднимаем суппорт на верхней направляющей

Снимаем колодки, сравниваем старые и новые:)

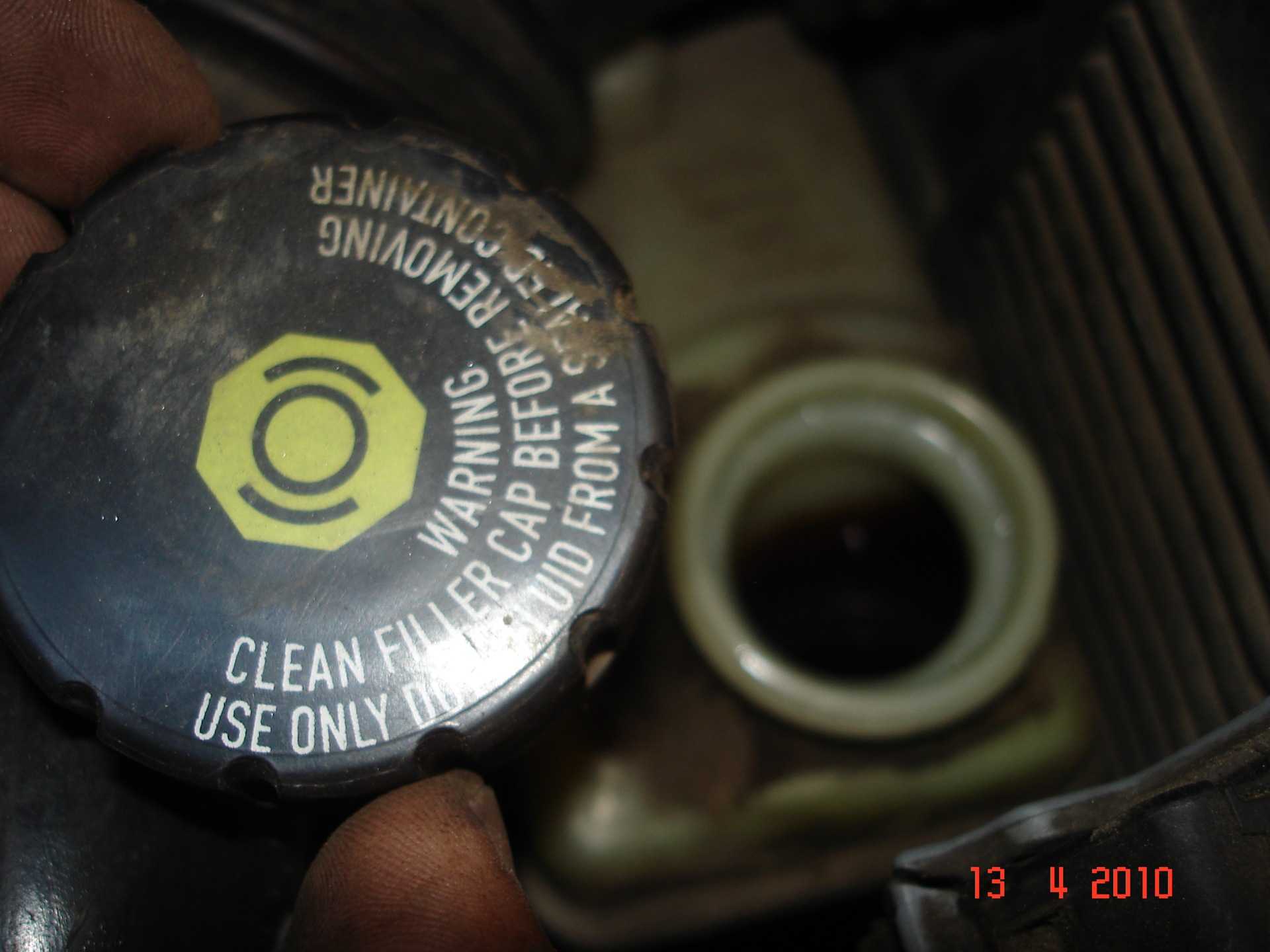

Снимаем крышку бачка тормозной жидкости и вкручиваем поршень суппорта. Необходимо использовать специальное приспособление, но, в принципе, можно обойтись подручными средствами — изогнутыми плоскогубцами и молотком. Один человек вдавливает поршень ручкой молотка, второй закручивает поршень по часовой стрелке

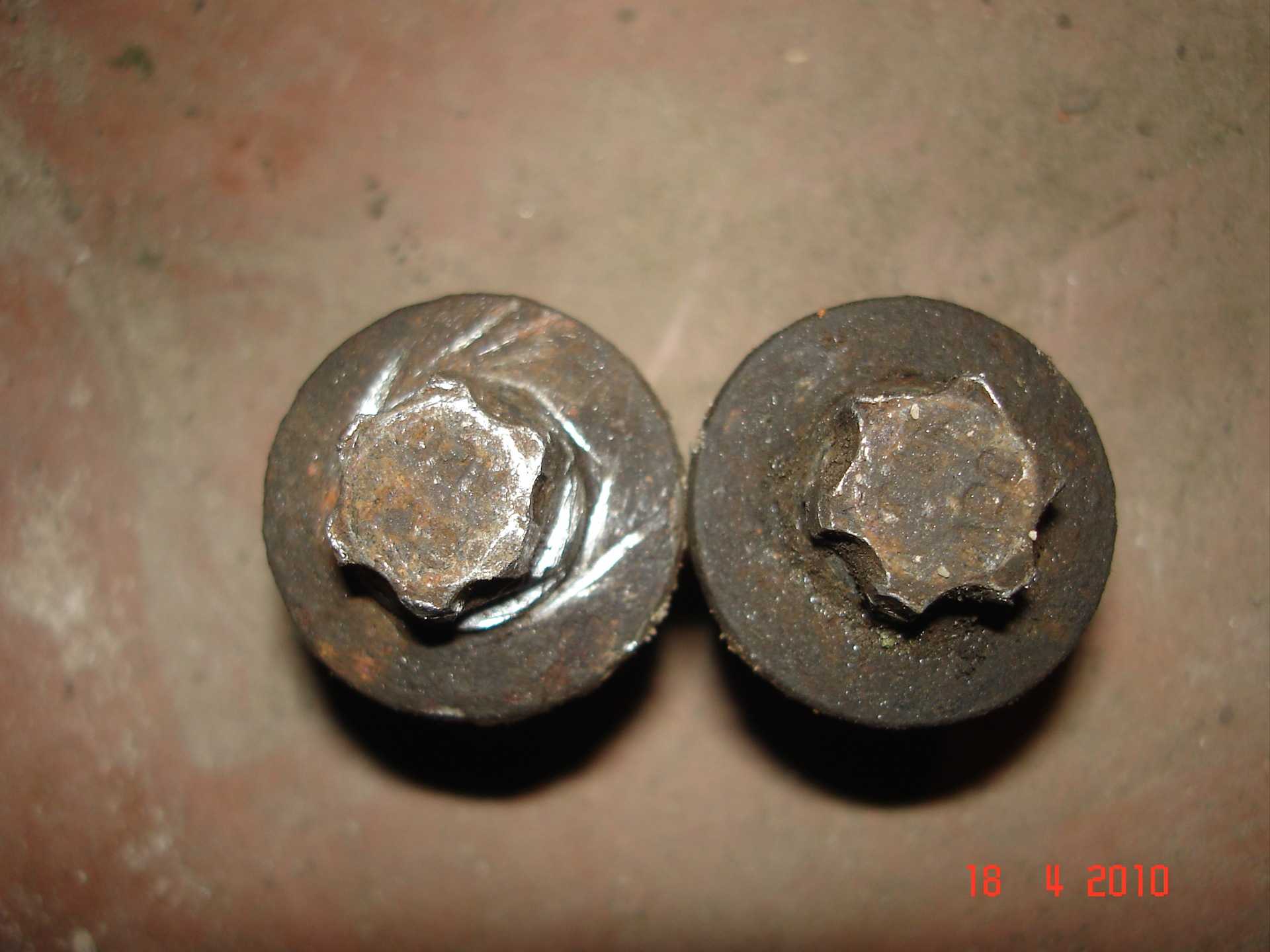

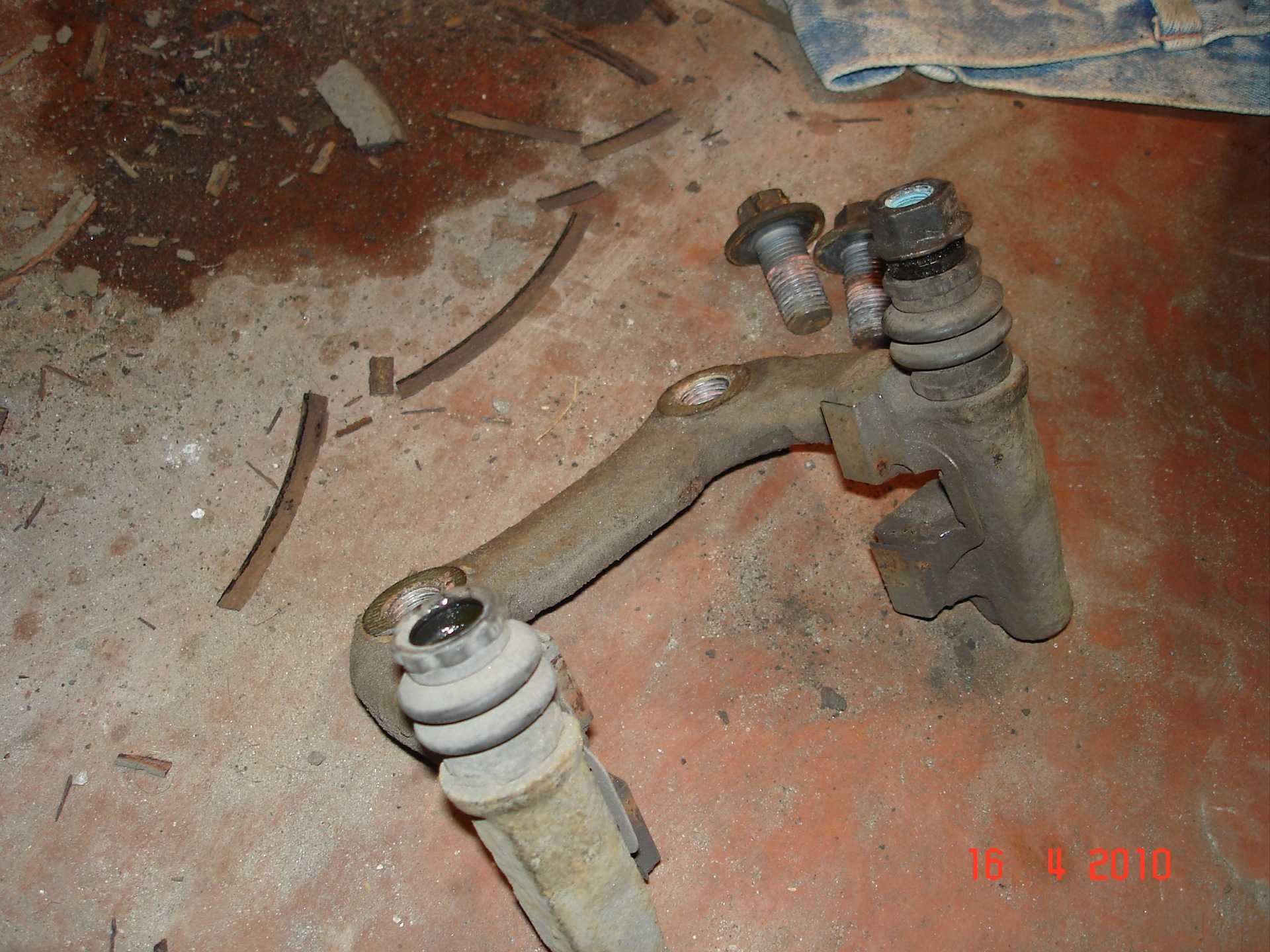

Снимаем скобу крепления суппорта. Здесь пришлось повозится. Проблема в том, что скоба прикручена к балке специфическими болтами, звёздочкообразной формы.

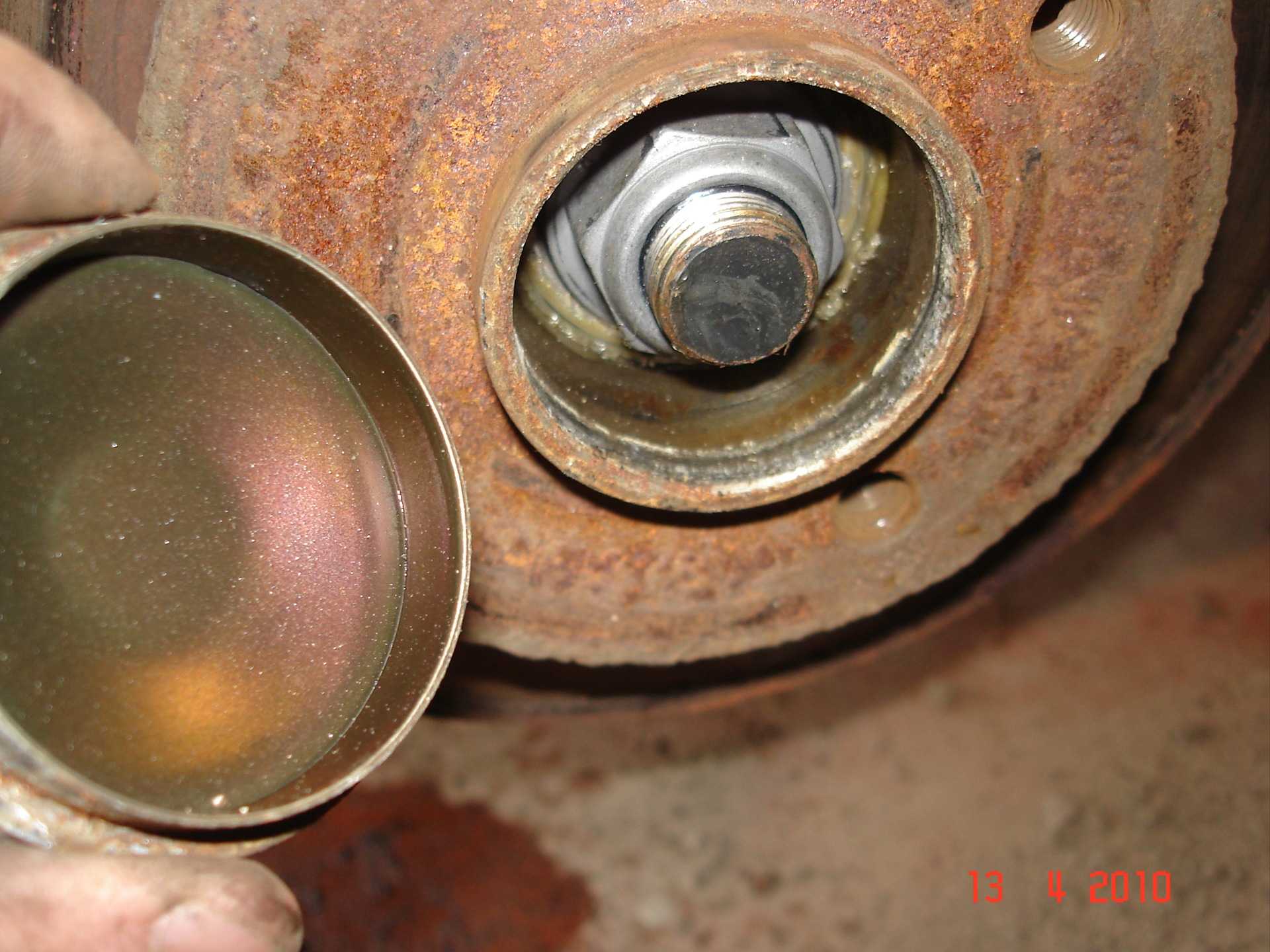

Снимаем крышку в торце тормозного диска. Для этого используем зубило или что-то похожее: аккуратно постукиваем по нему, предварительно вставив его в зазор между диском и крышкой. За ней находится болт фиксации диска на оси. Головка болта примерно 27, но у меня получилось открутить 30кой.

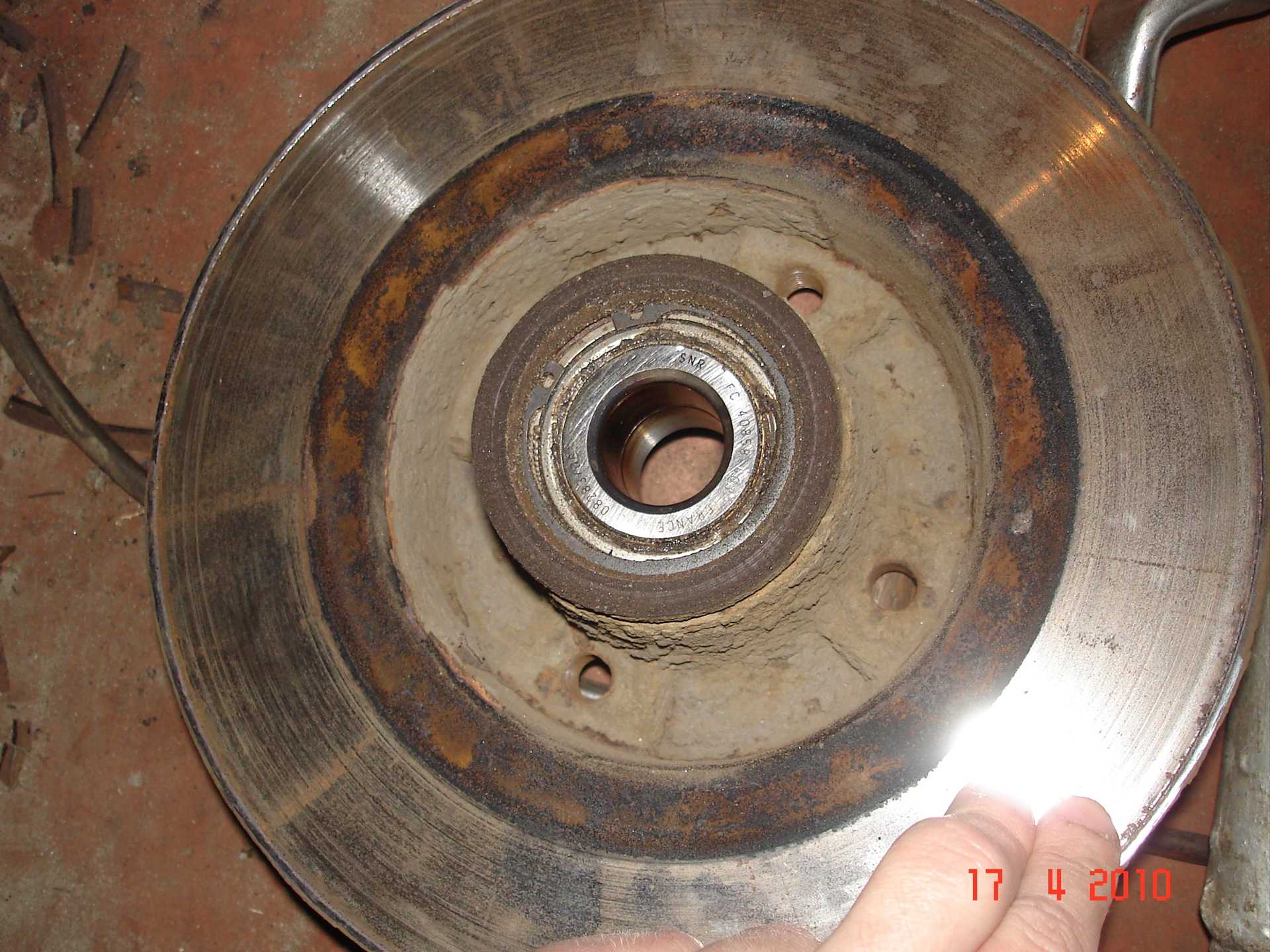

После этого диск легко снимается с оси… Сняв диск обнаруживаю ещё один французский сурприз — в сам диск впрессован подшипник ступицы…

В принципе, на этом процесс разборки заканчивается, начинается процесс сборки:

Устанавливаем на ось новый диск с предварительно запрессованным в него подшипником (ось смазываем — я смазал обыкновенным солидолом), закручиваем фиксирующий болт, тот, который примерно на 27… Прикручиваем скобу суппорта, устанавливаем колодки. Выглядит это примерно так:

Вставляем суппорт в верхнюю направляющую (предварительно смазываем медной смазкой), опускаем суппорт вниз, крепим нижним болтом на скобе, крепим верхний болт. Защёлкиваем крышечку на торце диска

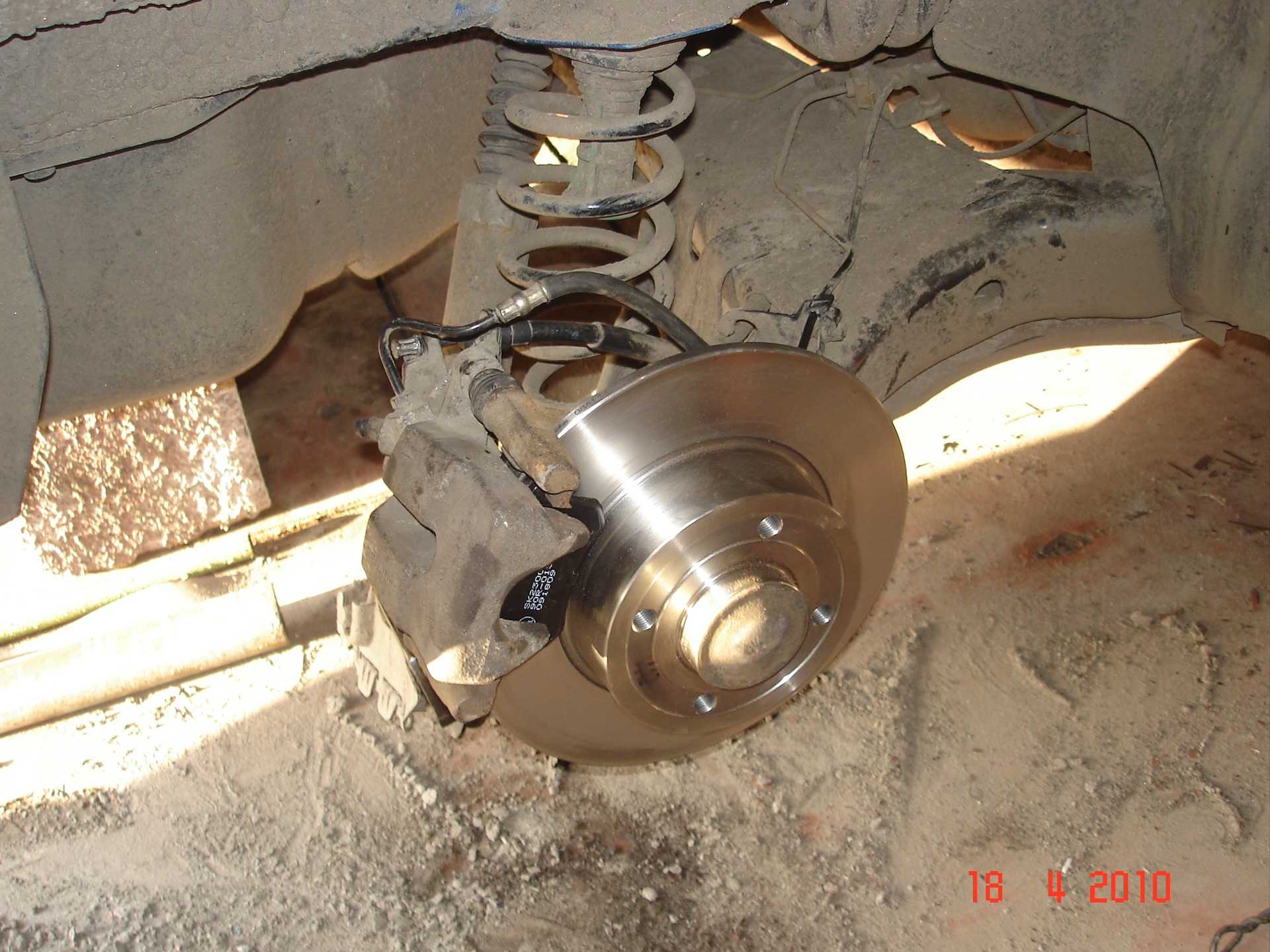

Надеваем торс ручника и наслаждаемся результатом:)

Ставим колесо на место, не забываем закрутить крышку бачка тормозной жидкости и позволяем себе немного расслабиться:)

Как выбрать подшипники?

Если в салон Renault Logan стал доноситься неприятный посторонний шум, который возникает при езде, то первым и незамедлительным действием следует проверить состояние ступичных подшипников

Выбирая деталь, обращаем внимание в сторону качественных аспектов, а также не забываем о производителе. Рекомендуем склониться к приобретению оригинального продукта. Не следует поддаваться терзающему вас соблазну купить дешевый аналог, поскольку качество этого элемента напрямую влияет на безопасность в движении

Не следует поддаваться терзающему вас соблазну купить дешевый аналог, поскольку качество этого элемента напрямую влияет на безопасность в движении.

Чтобы выбрать подшипник, соответствующий по своим параметрам именно конкретному автомобилю Renault Logan, потребуется воспользоваться специальным справочником. Рассматриваемые детали, предназначенные для передней оси, имеют в своем конструктиве ряд отличий от таковых компонентов, устанавливаемых в задние ступицы. Также различима и технология их замены.

Пошаговая инструкция замены переднего ступичного подшипника на Рено Логан с АБС и без АБС

Ну, что же теперь пора перейти к самому процессу замены переднего ступичного подшипника на Рено Логан (Renaut Logan) комплектации с АБС и без АБС. Сам процесс не будет сильно отличатся, поэтому вы сможете его использовать как в одном так и в другом случае. И так приступим:

1. Перед тем как домкратить колесо, рекомендуем вам сорвать фиксирующую гайку с переднего колеса. Гайка срывается головкой на 30. Предварительно очищаем и срываем ее.
2. Теперь снимаем колесо
3. После того как сняли колесо, нам необходимо, отключить датчик АБС если у вас машина с датчиком. Отключается он очень легко, выдергивается из пружинки и все!
4. Теперь нам нужно открутить рулевой наконечник. Родная гайка идет диаметром 16 мм. Если подшипник уже меняли то, встречается и гайка 17мм. Откручиваем гайку и легкими ударами молотка извлекаем рулевой наконечник из кулака.
5. Затем мы снимаем тормозной суппорт. Для этого разводим колодки и откручиваем сзади 2 болта на 18 мм. Извлекаем суппорт.
6. Далее снимаем тормозной диск. Перед тем как его откручивать, желательно залить в отверстие вдш-ку и обстучать его.
7. Затем можно выкрутить гайки и вынуть крепление кулака к стойке.
8. Теперь откручиваем и снимаем шаровую опору. Она крепится сквозным болтом на 16 через кулак.
9. После это нам необходимо разжать кулак. Для этого забиваем отвертку, как показано на скриншоте и разжимаем его в разные стороны.
10. Теперь собственно мы с вами снимаем и сам кулак. Следует отметить, что привод очень часто прикипает к ступице, но в нашем случае кулак снялся очень легко.
11. После того как сняли поворотный кулак, желательно конечно открутить его кожух. Он крепится двумя болтами на 30. Но, он очень часто ломается, поэтому я не советую его откручивать, если можно грамотно выприсовать ступичный подшипник.

Подшипник задней ступицы

Примечание: Ниже описаны снятие и установка подшипника задней ступицы с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

Снятие

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем заднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно устанавливаем противооткатные упоры под передние колеса).

2. Проверяем, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

3. Отворачиваем колесные болты и снимаем заднее колесо.

4. Щеткой по металлу тщательно очищаем тормозной механизм от пыли и грязи.

Примечание: При очистке соблюдайте осторожность, чтобы не повредить пыльники направляющих пальцев тормозного суппорта. 5

Ключом на 13 отворачиваем нижний болт крепления тормозного суппорта, придерживая вторым ключом на 15 направляющий палец за шестигранник. Извлекаем болт крепления тормозного суппорта

5. Ключом на 13 отворачиваем нижний болт крепления тормозного суппорта, придерживая вторым ключом на 15 направляющий палец за шестигранник. Извлекаем болт крепления тормозного суппорта.

6. Таким же образом отворачиваем и извлекаем верхний болт крепления тормозного суппорта.

7. Поддевая плоской отверткой сверху и снизу, снимаем тормозной суппорт и подвешиваем его при помощи подходящей толстой проволоки за элемент подвески.

Внимание: — Тормозной суппорт необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда он будет снят с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к нему. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости

— При снятых тормозных колодках или тормозном суппорте, не нажимайте на педаль тормоза, иначе поршень может полностью выйти из колесного цилиндра.

8. Поддеваем и затем снимаем внутреннюю и наружную тормозные колодки.

Примечание: Так как тормозные колодки будут устанавливаться повторно, то перед снятием их помечаем, чтобы при последующей установке колодки не перепутать.

Точная диагностика

При движении можно выявить проблему и услышать гудящий подшипник ступицы, но понять, какое из колес требует ремонта, можно при помощи нескольких несложных тестов в гараже. Для проведения диагностики понадобится штатный домкрат и несколько деревянных брусков, которые будут служить подпорками.

После определения того факта, что в машине появился гул и, вероятнее всего, причина тому – ступичный подшипник, нужно точно определить, какое из четырех колес требует ремонта. Для этого ставим машину в гараж или бокс, чтобы посторонние звуки не мешали диагностике.

На переднеприводном автомобиле проще проверяется ступица заднего колеса, которое свободно вращается, поскольку не связано с трансмиссией. Для этого машину нужно поддомкратить так, чтобы колесо поднялось в воздух и могло свободно вращаться.

После вывешивания колеса его нужно покачать по вертикальной оси, то есть, взяться сверху и снизу и проверить, шатается ли колесо в креплении. Люфт укажет на то, что имеется проблема со ступичным подшипником. После этого колесо нужно прокрутить, если шарики подшипника повреждены, это будет слышно по характерному звуку трения, что окончательно укажет на испортившийся подшипник. Аналогично проверяется второе колесо.

Тестирование передних колес в случае, если гудит подшипник ступицы, несколько отличается. Это связано с тем, что они соединены валами с дифференциалом и трансмиссией, поэтому прокрутить передние колеса в свободном режиме не получится. Эта проблема касается автомобилей с автоматической коробкой передач.

Пред началом тестирования автомобиль устанавливают на ручник, чтобы он не покатился. Приподнимается передняя сторона со стороны, где будет проводиться диагностика подшипника ступицы. После того как шина оторвалась от земли, под рычаг подставляют бруски, и передняя часть опускается на них. Это позволяет оставить колесо в воздухе, при этом разгрузив ступичный подшипник, и установить приводной вал под правильным углом, что обеспечит объективность тестирования и безопасную работу трансмиссии

Важно, чтобы бруски были максимально близки к колесу, но не касались его, это позволяет добиться лучшего эффекта

После вывешивания колеса его нужно легко покачать по вертикальной оси, подобно тому, как это делалось с задними колесами, люфт в этом направлении указывает на износ подшипника и шаровой опоры. Если же колесо качается вдоль горизонтальной оси (влево-вправо), то проблема кроется в износе рулевых тяг и наконечников.

Далее требуется сесть за руль автомобиля, нажать педаль тормоза и завести автомобиль, для машин с механической коробкой – рычаг переключения передач предварительно установить на нейтральную скорость. Селектор автоматической коробки устанавливается в положение D, и отпускается педаль тормоза.

В таком положении поднятое колесо будет вращаться как на механической, так и на автоматической трансмиссии. Выйдя из кабины, можно оценить степень шумности работы подшипника ступицы. Если слышны характерное гудение, потрескивание или другой шум – этот узел требует немедленной замены. Для сравнения аналогичную процедуру можно сделать и с другим передним колесом.

Как правильно выполнять ремонтные работы

Подшипник передний. Замена ступичного подшипника на хетчбэке Renault Megane 2 предполагается в такой последовательности:

• На ступицу надевается съемник. Стакан устройства крепится болтами, которые вкручиваются в отверстия колеса. Затем, поворачивая осевую штангу (опору), снимают вал с проушины поворотного кулака. Струбцину ударную накручивают на ступицу и демонтируют деталь.
• Потом поворотный кулак сворачивается набок, извлекают пружинную стопорную шайбу, извлекают обоймы и навинчивают съемник, выдавливая кольцо снаружи.
• Затем поверхность вала очищается, а при необходимости полируется. Подшипник смазывается и надевается в канал поворотного кулака в противоположном направлении подвески. Подшипник напрессовывается в кулак: диаметр оправки должен быть идентичен диаметру внешнего кольца.
• Производится установка внутренней шайбы для застопоривания и запрессовывается вал в посадочный канал поворотного кулака: диаметр оправки соответствует диаметру внутреннего кольца.
• Вставляется шрус, выполняется зажатие гайки с усилием 220 Нм и надевается суппорт.

В случае отсутствия необходимого комплекта съемников для ручного демонтажа узла при поднятом автомобиле, следует снять узел в целом, освободив кулак от стойки. Затем замена производится в таком порядке:

1. Выпрессовывается подшипник из кулака, снимается фиксирующее кольцо и выбивается внутренняя обойма. Если возникают трудности, следует применить кустарный метод, например, подпилить кольцо по ширине, а затем части расколоть зубилом.
2. Обойма выталкивается из поворотного кулака. Для этого необходимо применить домкрат, а сама операция производится на верстаке.
3. Вталкивают новый подшипник, таким образом, чтобы усилие распределялось по внешнему кольцу. Запрессовывается ступица, с усилием на малую обойму.

Задний подшипник у Мегана заменяется аналогичным методом:

1. Снимается колесо, демонтируется весь тормозной механизм, отводят и извлекают заглушку шкворня, затем выкручивается гайка на ступице, надевается струбцина и выталкивается сборка.
2. Механизм фиксируется тисками, снимается сальник, производится отжатие пассатижами пружинного кольца, выдавливаются обоймы. Детали зачищаются и осматриваются на наличие дефектов.
3. Новую комплектующую вдавливают в стакан, используя пресс и домкрат. Затем все фиксируется пружинным кольцом и надевается новый уплотнитель.
4. Собранный механизм размещается на цапфе хетчбэка. Вручную разворачивают тормозной диск до упора. Все части смазываются, завинчивается гайка с силой в 190 Нм. Устанавливается суппорт.

На завершающем этапе выполняется обкатка Renault Megane 2 на свободной дороге, а сама поездка прослушивается на предмет сторонних шумов. Как видите, замена ступичного подшипника вполне возможна своими руками.

Ремонт и замена опорного подшипника

Как всегда бывает, существует две стороны медали, т.е. 2 способа замены этого элемента в Рено Меган 2. Но это не значит, что какой-то способ плохой, они просто разные.

• В первом случае, придется полностью демонтировать стоечный узел с рулевым кулачком и диском торможения. Процесс этот довольно трудоемки, но плюс данного способа заключается в том, что впоследствии не придется настраивать развал схождения заново.
• Второй случай является менее трудоемким. Он предполагает только разводку стойки, отсоединение рулевого кулачка, а также демонтаж амортизатора и пружины, однако развал схождения после этой операции придется настраивать заново.

Разберем демонтаж и замену опорного подшипника на Рено Меган 2 вторым способом, ибо провести эту операцию в домашних условиях намного проще.

Далее снимаем колеса с обеих сторон, если полетело 2 подшипника, если из строя вышел только один, второе колесо снимать незачем. После снятия колеса, демонтируете стойку стабилизатора.

Теперь нужно снять защиту из пластика, для этого нужно отсоединить поводки щеток и демонтировать весь пластиковый кожух. Можно конечно обойтись без демонтажа защиты, но тогда придется ее резать, а это некрасиво и неправильно.

Защита снята и перед нами предстает большая гайка крепления стойки с резиновой подушкой. Гайку нужно немного ослабить и затем, перемещаемся назад к стойке, где откручиваем болт ее крепления к поворотному кулачку. Вынимаем стойку из кулачка, выкручиваем болты удерживающие стойку, затем снимаем ее.

Теперь при помощи съемников сжимаем пружину амортизатора и наконец, проводим замену подшипника Меган 2. Далее остается только собрать все назад, действуя в обратном порядке.

Порядок выполнения работ

Подшипник передний

1. Надевают на ступицу съемник, его стакан крепят болтами, вворачивая их в колесные отверстия. После чего, вращая осевую опорную штангу, выдвигают вал из проушины поворотного кулака: ударную струбцину навинчивают на ступицу, сдергивают узел.
2. Теперь отворачивают поворотный кулак набок, отжимают стопорную пружинную шайбу, вынимают обоймы и навешивают винтовой съемник выдавливают наружное кольцо.
3. Далее очищают поверхность посадочного вала и полируют в случае необходимости. Смазывают и наживляют подшипник в отверстие поворотного кулака в направление от подвески. Напрессовывают подшипник в кулак: диаметр оправки соответствует диаметру наружного кольца.
4. Потом устанавливают внутреннюю стопорную шайбу и запрессовывают вал в посадочное отверстие поворотного кулака: диаметр оправки равен диаметру меньшего кольца.
5. Вставляют шрус, затягивают гайку с моментом 220 н*М и навешивают суппорт.

Если номенклатура ручных съемников, находящихся в распоряжении, не позволяет выполнять работы на подвешенном автомобиле, узел демонтируют полностью, освобождая кулак от стойки. После этого замена выполняется так:

1. Выпрессовывают деталь из кулака, вынимают прижимное кольцо и выпрессовывают внутреннюю обойму. В случае трудностей можно воспользоваться одним из гаражных методов: выполняют надпил по ширине кольца, затем раскалывают остатки обоймы зубилом.
2. Выпрессовывают обойму из поворотного кулака. Операцию выполняют на стационарном оборудовании, используют верстак, домкрат.
3. Вдавливают новую деталь: следят, чтобы усилие приходилось на наружную обойму. Впрессовывают ступицу, при этом контролируют направлении: усилие – на внутреннее кольцо.

Задний подшипник

1. Демонтируют колесо, снимают тормозной механизм в сборе, отжимают и вытаскивают крышку шкворня, после чего выкручивают ступичную гайку, надевают струбцину и демонтируют сборку.
2. Узел закрепляют в тисках, снимают сальник, отжимают круглогубцами и вынимают пружинное кольцо, выдавливают обоймы. Очищают детали, оценивают их состояние.
3. Новый узел запрессовывают в стакан с помощью пресса, домкрата. Далее устанавливают пружинную скобу, надевают новый сальник.
4. Собранный узел надевают на цапфу Рено. Усилием рук подвигают тормозной диск до предела. Закладывают смазку, накручивают гайку с усилием 190 н*М. Монтируют суппорт.

После выполнения последней завершающей операции обкатывают Меган на свободной от машин площадки и еще раз убеждаются в комфортности и бесшумности езды на этой модели.

Источник статьи: http://portal-mashin.ru/megane/renmeg-repair/zamena-stupichnyh-podshipnikov-i-zadnej-stupitsy-megan-1-i-2.html

Проверка и замена подшипников ступицы заднего колеса Renault Megane

Проверка и замена подшипников ступицы заднего колеса

Двухрядный роликовый или шариковый подшипник заполнен смазкой и герметично закупорен, и не нуждается в обслуживании. Не снимайте подшипник без крайней необходимости, поскольку это приведет к его повреждению. Не перетягивайте гайку приводного вала в попытке “отрегулировать” подшипник.

ПРОВЕРКА

1. Заблокируйте передние колеса и выберите задний ход (или положение “Р”). Поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо и полностью освободите ручной тормоз. 2. Чтобы проверить подшипник переднего колеса на износ, измерьте боковой люфт ступицы. Установите микрометр так, чтобы его зонд упирался во внешнюю сторону фланца ступицы. Люфт не должен превышать 0.03 мм. Если это не так, подшипник изношен чрезмерно и его следует заменить.

МОДЕЛИ С ЗАДНЕЙ ОСЬЮ ЗАКРЫТОГО ТИПА

ЗАМЕНА

1. Снимите барабан заднего тормоза как описано в Главе Тормозная система. 2. Используя специальные плоскогубцы, снимите стопорное кольцо подшипника с наружной стороны ступицы (обратитесь к сопроводительной иллюстрации). 3. Надежно подоприте наружную сторону ступицы и вытесните или выбейте подшипник, используя трубчатую выколотку. Выколотка должна опираться только на наружное кольцо подшипника. 4. Тщательно очистите ступицу от грязи и смазки. Сточите задиры и неровности, которые могли бы помешать установке нового подшипника. Проверьте ступицу на наличие трещин и других повреждений и замените ее, если необходимо. Подшипник и стопорное кольцо должны быть заменены после каждого их снятия. Ремонтный комплект для замены подшипника состоит из самого подшипника, стопорного кольца, прокладки, упорной шайбы, гайки ступицы и защитного колпачка со смазкой. 5. При сборке, убедитесь (если возможно), что новый подшипник наполнен смазкой. Нанесите на наружное кольцо подшипника и поворотную цапфу тонкий слой трансмиссионного масла. 6. Надежно подоприте обратную сторону ступицы, затем установите подшипник в рабочее положение, используя подходящую распорную втулку, которая опирается только на наружное кольцо подшипника. Убедитесь, что подшипник не перекошен. 7. Прикрепите подшипник новым стопорным кольцом. 8. Установите тормозной барабан как описано в Главе Тормозная система.

МОДЕЛИ С ЗАДНЕЙ ОСЬЮ ОТКРЫТОГО ТИПА

ЗАМЕНА

1. На этих моделях встречаются два типа сборки ступицы. На автомобилях, где ступица и тормозной барабан представляют собой единый неразборный блок, процедура замены подшипника аналогична описанной выше. На автомобилях, где тормозной барабан съемный (Scenic), подшипник вмонтирован с ступицу и не может быть снят отдельно. На этих моделях замена подшипника влечет за собой замену полной сборки ступицы, что описано ниже. 2. Снимите барабан заднего тормозного механизма как описано в Главе Тормозная система. 3. Аккуратно отожмите отверткой крышку из центра ступицы. Если крышка повреждена, замените ее. 4. Используя головку и длинный стержень, отверните гайку ступицы колеса. Выбросите гайку — она подлежит замене. 5. Извлеките сборку ступицы и подшипника из поворотного кулака. Если сделать этого не удается, постучите по периферии фланца ступицы киянкой или используйте универсальный съемник. 6. Установите сборку ступицы и прикрепите ее новой гайкой. Затяните гайку приведенным в Спецификациях усилием, и установите колпачок ступицы. 7. Установите тормозной барабан как описано в Главе Тормозная система.

Видео про «Проверка и замена подшипников ступицы заднего колеса» для Renault Megane

замена заднего ступичного подшипника на рено меган 2

Как заменить задний подшипник ступицы на Рено Логан в гаражных условиях самому

Задний подшипник ступицы замена. Рено Флюенс, Меган3, Меган2. | Видеолекция#2

Замена заднего ступичного подшипника Рено Логан

Замена ступичного подшипника Рено Логан

имеет ряд особенностей. Если речь идет о ступичном подшипнике заднего колеса Renault Logan, то вы попали по адресу. В данной статье мы будем рассматривать замену именно заднего подшипника.

Определить, что ступичный подшипник заднего колеса Рено Логан пора менять можно по гулу, шуму и вибрациях при движении. Убедится, что это именно он можно довольно просто.

Достаточно приподнять заднее колесо и повращать его руками (ручник опущен), гул должен вас насторожить. Так же рекомендуется взять вывешенное колесо руками и подвигать туда, сюда.

Если есть люфт, значит подшипник окончательно разбит.

Из-за особенностей конструкции ступичный подшипник на Рено Логан установлен прямо в тормозной барабан. Точнее тормозной барабан и ступица являются единым целым. Для того что бы снять ступицу, он же барабан, достаточно открутить ступичную гайку головкой на 30. Гайка спрятана под колпачком, который необходимо будет снять.

Теперь берем барабан и кладем его на пару деревяшек, берем молоток и аккуратно (через подходящего размера проставку) выбиваем старый подшипник вашего Рено Логан. Смотрим фото для наглядности ниже.

Если вы продвинутый автолюбитель, то у вас наверняка есть съемник, который может стать отличной альтернативой молотку. В любом случае снять старый подшипник обычно не вызывает трудностей.

А вот для установки нового желательно иметь съемник для запрессовки, а лучше пресс.

Как только подшипник оказался на месте не забудьте установить стопорное кольцо, которое сняли в начале.

Иногда так бывает, что задний ступичный подшипник разбит настолько, что повреждает цапфу ( ось на которую садится внутренней обоймой). Для замены цапфы подшипника необходимо будет открутить 4 болта ключом на 16 с обратной стороны тормозного щита, на котором смонтированы колодки. Вот фото для наглядности.

Оригинал записи на нашем сайте https://myautoblog.net/2016/05/zamena-stupichnogo-podshipnika-reno-logan/

Диагностика – причины и признаки неисправностей

Одной из наиболее частых причин замены подшипников является естественное старение из-за большого пробега автомобиля. Причиной преждевременного износа ступицы также являются:

1. агрессивное вождение, сильный стук колес;
2. несоблюдение технических требований при последнем ремонте;
3. попадание посторонних частиц (пыль, грязь);
4. перегрев ступицы.

Каждый из этих факторов вызывает лавинный износ изделия, вплоть до его полного разрушения.

Узнать о наличии дефекта можно по ряду признаков:

1. жужжание, непривычный шум из подвески;
2. ненормальный люфт подвесного колеса;
3. дисковый нагрев;
4. шум колес на поворотах.

Наличие любых признаков требует немедленного ремонта – эксплуатация автомобиля небезопасна.

Размеры ступичного подшипника

Бывает такое, что нужного подшипника не найти и предлагают аналоги. Но, для того, чтобы найти подходящий, нужно знать размер. Многие автолюбители никогда не задумывались: почему все подшипники имеют размеры? Для того чтобы легко было подобрать аналог по этому параметру.

Комплект поставки заднего ступичного подшипника

Зная этот показатель, можно подобрать подшипник в магазине производства немного дешевле, чем его выпускают известные производители. При этом стоит учитывать, что качество не всегда соответствует норме и ресурс при этом может быть небольшой. Логан производят в России с 2005 года, а завод начали строить в 2003.

Рекомендации по ремонту

Несколько полезных советов:

1. Правильно ориентируйте наружную обойму в кулаке. Даже небольшой перекос при установке вызовет дисбаланс узла и повышенный износ. Такая запчасть способна выйти из строя за несколько тысяч километров.
2. При замене ступичного узла качения большинство деталей окажутся разобранными. Рекомендуем воспользоваться возможностью и проверить узлы подвески.
3. Подшипники идут в закрытом виде и не нуждаются в дополнительной смазке.
4. Ступицу удобно сбивать обратным молотком. Также подойдет увеличенный трехлапый съемник.

Придерживайтесь технологической карты процедуры и наших рекомендаций. В таком случае, замена ступичного подшипника пройдет беспроблемно. Успехов в ремонте!

Статьи по вашему авто от эксперта:

Лучшее на сайте:

Сохрани себе, пригодится!

Задний тормозной диск и тормозные колодки

Внимание: — Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону)

— При необходимости замены тормозного диска также необходимо заменить и второй тормозной диск для обеспечения равномерности торможения. При замене тормозных дисков также необходимо заменить тормозные колодки.

— При работе тормозных колодок образует тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.

Примечание: Ниже описаны снятие и установка тормозного диска и тормозных колодок с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

Снятие

1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.

2. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем заднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно устанавливаем противооткатные упоры под передние колеса).

3. Отпускаем стояночный тормоз.

4. Отворачиваем колесные болты и снимаем заднее колесо.

5. Щеткой по металлу очищаем тормозной механизм от пыли и грязи.

6. Ключом на 13 отворачиваем верхний болт крепления тормозного суппорта, придерживая вторым ключом на 15 направляющий палец за его шестигранник. Извлекаем болт крепления тормозного суппорта.

7. Таким же образом отворачиваем и извлекаем нижний болт крепления тормозного суппорта.

8. Поддев сверху и снизу отверткой, снимаем тормозной суппорт и подвешиваем его при помощи подходящей толстой проволоки за элемент подвески.

Внимание: — Тормозной суппорт необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда он будет снят с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к нему. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости

— При снятых тормозных колодках или тормозном суппорте, не нажимайте на педаль тормоза, иначе поршень может полностью выйти из колесного цилиндра.

9. Поддеваем отверткой и затем снимаем наружную…

Как происходит поломка, и что этому сопутствует

Появление нехарактерных шумов при езде является признаком износа и расшатанности ступичных узлов на Рено Меган 2, износиться может как передний, так и задний подшипник. На их характер и интенсивность влияют следующие причины:

• Ступичный подшипник сзади шелестит, что не обуславливается направлением движения. Также на высоких скоростях шумы отчётливо слышны внутри машины.
• Подвеска спереди выдает периодический низкий звук, колебания которого определяется вначале уровнем загрузки машины и положением рулевого колеса. При повороте в направлении неисправного узла шум пропадает, а при вращении в противоположный бок, он наоборот возрастает. Чрезмерное нагревание колеса – также один из моментов, указывающих на проблемную область.

Водители со стажем придерживаются мнения, что если полетела одна ступица, то следует быть готовым к замене остальных трех. Гарантийный ресурс подвески определяется пробегом в 100 тысяч км. При этом, степень износа каждого подшипника должна быть одинаковой, так как детали находятся в равных условиях. Причиной преждевременного износа могут быть неправильные действия самого автолюбителя. К примеру:

• перед возникновением поломки выполнялись ремонтные действия на подвеске, при которых были сбиты нормы подтяжки или проведено неправильное смазывание комплектующих;
• при движении автомобиль «словил» глубокую яму;
• были деформированы уплотнители колесных узлов.

Детальную диагностику подвески Рено Меган 2 на предмет работоспособности можно выполнить на поддомкраченном авто. Изношенный подшипник даст о себе знать своим шелестом при высоких оборотах вращения колеса. Для определения проблемы машина приподымается, колеса закрепляются, запускается мотор, «втапливается» высшая передача и прислушиваются к колесу, которое наибольше шумит на 3000-4000 об./мин.

Видео ремонта и советы специалистов

1. В целях безопасности, работу производите на ровной поверхности.

2. В процессе ремонта всегда снимаем авто с «ручника».

3. Не используйте ступичную гайку старого подшипника, ставьте новую гайку.

4. Перемещение авто или вращение колеса при незатянутом ступичном подшипнике запрещается, сепаратор детали не выдержит нагрузки и деформируется.

5. Выполняя ремонтные работы так же оцените состояние тормозной системы, затем проверьте барабан цилиндры.

6. Ремонтируя одну сторону авто, учитывайте, что подшипник другого колеса, так же может будет не исправен.

7. Остерегайтесь подделок. Приобретайте запчасти только у сертифицированных дилеров.

8. После демонтажа старого п/ш, вы не сможет его повторно установить, деталь приходит в негодность, поэтому будьте уверены в том, что требуется менять изделие.

Первичные признаки поломки

Основной признак того, что появилась проблема – гул ступичного подшипника, который отлично слышен в салоне. Подобный шум может сопровождать и другие механические поломки, поэтому потребуется дополнительное тестирование.

Еще один характерный признак – шум нарастает с увеличением скорости и уменьшается при ее снижении, кроме того, ухудшается накат при движении на нейтральной передаче, а машину может тянуть в сторону колеса, где вышел подшипник вышел из строя. Иногда из колеса слышится «сухой хруст», сигнализирующий о том, что шарики потеряли форму.

После продолжительного движения автомобиля колесный диск часто перегревается, к нему  невозможно дотронуться, даже ощущается запах горелой резины. Один из важных признаков, гул усиливается при повороте в ту сторону, где находится изношенный подшипник. Например, если при движении 40-60 км/ч водитель начинает поворачивать влево и шум увеличивается из-за повышения нагрузки на правые колеса – скорее всего проблема со ступицей. При повороте вправо шум должен уменьшиться или исчезнуть совсем. Если этого эффекта не наблюдается, проблему нужно искать в другом.
