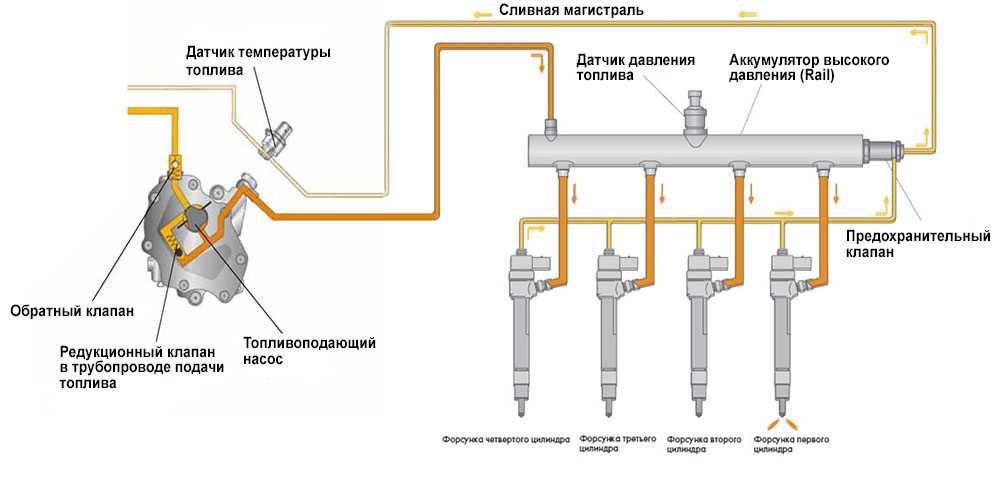

Система Common Rail состоит из следующих компонентов:

  1. Насос для подкачивания топливной смеси. Производит подачу топливной смеси в трубопровод.
  2. Топливный и сетчатый фильтрующие механизмы. В конструкции первого предусмотрен клапан промежуточного нагрева. При пониженной температуре воздуха он препятствует засорению фильтра кристаллизированными частицами. Сетчатый фильтр защищает ТНВД от проникновения инородных частиц.
  3. Датчики температуры и давления. Первый служит для измерения настоящей температуры топливной смеси, а второй — для измерения давления в магистрали.
  4. ТНВД. Обеспечивает давление, при котором работает система впрыска.
  5. Дозировочный топливный и редукционный клапаны. Дозировочный клапан регулирует подачу горючего в топливную рампу, а топливный меняет магистральное давление.
  6. Регулятор давления горючего и форсунки.

Некоторые советы

Особенное внимание нужно уделить качеству уплотнительных колец — от них зависит не только герметичность узла, но и возможный перегрев. Они играют роль барьера, который препятствует воздействию избытка тепла ГБЦ на форсунку. Кольца нужно менять после каждого демонтажа

Дело в том, что после затягивания элемента, происходит обжимание колец, они деформируются и прочее. Обратите внимание и на другие моменты:

Кольца нужно менять после каждого демонтажа. Дело в том, что после затягивания элемента, происходит обжимание колец, они деформируются и прочее

Обратите внимание и на другие моменты:

  1. При вопросе, можно ли отремонтировать форсунку дизеля Common Rail собственными силами, вопрос будет — да, можно. Но только с использованием спецоборудования, которое стоит больших денег. Проще обратиться в мастерскую.
  2. Заранее проверьте — нужно ли заново прописывать в память блока новую форсунку. Иногда с этим могут быть проблемы.
  3. Уплотнительные кольца от разных производителей и под разные модели могут быть неотличимы на глаз. При этом даже малейшее отклонение станет причиной нарушения герметизации. Используйте только кольца от вашей марки автомобиля.
  4. Приобретайте запчасти не на рынке, а в специализированных магазинах. В противном случае велик риск нарваться на некачественную деталь.
  5. Специальные присадки для топлива значительно продлят срок службы не только форсунок, но и других узлов автомобиля. Однако это скорее профилактическая мера, а не панацея.

Целесообразность ремонта форсунок Common Rail Bosch, Denso, Delphi

В ряде случаев ремонта форсунок Common Rail нецелесообразен, правильным решением станет покупка новой детали. Выбор оптимального варианта зависит от марки форсунки.

  • Bosch Common Rail.

    Ремонт форсунок Common Rail, выпускаемых компаний Bosch, сложностей не представляет. Если двигатель укомплектован форсунками этого производителя, то имеет смысл отремонтировать их, не покупая новые.

    Чаще всего в форсунках Bosch выходят из строя мультипликатор и распылитель, именно они и нуждаются в замене.

    Мультипликатор представляет собой клапан, состоящий из седла и штока. Чаще всего он выходит из строя из-за упирающегося в шток седла, которое разбивается при эксплуатации. Проблем с заменой седла не возникает, необходимо отогнуть фиксирующие элементы и заменить старый элемент новым. Изношенный шток замене не подлежит, в таком случае требуется покупка нового мультипликатора.

    Износ и поломки распылителя более редки, на эту деталь распространяется заводская гарантия. Ресурс распылителя рассчитан примерно на 100 тыс. км пробега. Впрочем, если заправлять автомобиль некачественным дизельным топливом, то можно столкнуться с выходом распылителя из строя через каких-то 20–30 тыс. км пробега. Ремонт детали заключается в прочистке ее при помощи ультразвука. При отсутствии ультразвукового излучателя подойдет обычный баллон со сжатым воздухом.

  • Delphi Common Rail.

    В форсунках Common Rail этого производителя возможен ремонт двух элементов – клапанного механизма и самого распылителя. Проблем с разборкой и чисткой не возникает.

    Устройство клапанного механизма форсунок Delphi иное – подача топлива регулируется опускающейся и поднимающейся вертушкой. Основные неисправности заключаются в износе напыления последней, а также в разбитом в процессе эксплуатации посадочном месте. Хотя заменить одну вертушку возможно, проще поменять клапан целиком.

    Для чистки распылителя также рекомендуют использовать ультразвук. Если очистка не увенчалась успехом, стоит купить новый распылитель. Снять и надеть его на форсунку более чем просто.

  • Denso Common Rail.

    Ресурс форсунок Denso составляет около 150 тыс. км пробега. К тому же их стоимость ниже по сравнению с продукцией европейских компаний. В то же время ремонт форсунок Common Rail практически невозможен, поскольку компания Denso не занимается продажей запчастей к своим изделиям. Соответственно, при выходе из строя необходимо покупать новые.

    Иногда автовладельцы прибегают к такому варианту, как сборка одной форсунки из нескольких б/у, однако сделать это под силу далеко не каждому, так как изначально производитель не предполагал проведение ремонтных работ в отношении своих изделий.

    Улучшить работу форсунок можно, прибегнув к ультразвуковой чистке. После этого рабочие свойства элемента будут временно восстановлены. Достоинствами этих изделий являются качество и продуктивность, а недостаток заключается в том, что их ремонт и восстановление невозможны.

Компании Bosch и Siemens занимаются выпуском пьезоэлектрических форсунок нового поколения, в которых электромагнитный клапан заменен пьезокристаллом. Стоимость такой форсунки варьируется от 16 до 40 тыс. рублей за один элемент, при этом впрыск топлива в главный блок цилиндра будет точно дозированным.

Поломка пьезоэлектрической форсунки возможна из-за выхода из строя гидроаккумулятора либо из-за западания клапанного механизма. Ремонт форсунок Common Rail потребует приобретения запчастей, стоимость которых будет практически равна стоимости новой детали, к тому же сами запчасти можно приобрести только на заказ.

Поскольку стоимость ремонта пьезоэлектрических форсунок Common Rail практически равна стоимости покупки новых, более целесообразным вариантом станет как раз заказ новых деталей.

Преимущества и недостатки магистрального впрыска

Достоинства системы понятны из причин её появления. Обеспечивать чистоту выхлопа дизельных двигателей вообще очень трудно, а не имея в своём распоряжении хорошо управляемой топливной аппаратуры принципиально невозможно. Тем более, что эти процессы происходят на фоне постоянного роста литровой мощности турбодизелей с одновременным снижением расхода. Приходится устанавливать сложные многокомпонентные системы очистки, которые нуждаются в обслуживании со стороны топливной аппаратуры. В частности, это поддержание оптимальной температуры каталитических нейтрализаторов, дожигателей и сажевых фильтров. При том, что никто не станет для этого изменять режим работы мотора, он всегда должен выдавать ровно то, что желает водитель и требует дорожная обстановка.

Система магистрального впрыска со всем этим справляется именно благодаря двум её основным положительным качествам – давлению и быстродействию. Но они же стали причиной проявления недостатков. В первую очередь это высокая цена оборудования. С такими давлениями и механическими нагрузками мало каким механизмам приходится иметь дело. И тут проявляется второй минус системы – она очень требовательна к качеству дизтоплива. При заправке дешёвой соляркой весь и без того не очень большой ресурс быстро испарится. Выйдет из строя высокотехнологичный ТНВД и не менее сложные форсунки.

Тем не менее, выхода нет, экологические нормы никто отменять не собирается. Остаётся совершенствовать аппаратуру, повышая её стойкость и запас по характеристикам. Изготовители успешно с этим справляются, судя по быстрому захвату рынка грузовых и пассажирских перевозок дизельными автомобилями с системой Common Rail.

Преимущества и недостатки

  1. Расход горючего снижается на 15%, при этом мощность силового агрегата увеличивается на 40%.
  2. Снижение уровня шума и вибраций несмотря на то, что крутящий момент увеличился.
  3. Значительное снижение выхлопа, соответствие экологическому стандарту Евро-4.
  4. Давление для подачи горючего не зависит от скорости вращения коленвала. Благодаря этому удалось добиться стабилизации горения на холостом ходу и малых оборотах.
  5. Топливо подаётся несколькими порциями за цикл, что обеспечивает его полное сгорание.
  6. По сравнению с классической системой, конструкция «коммон рэйл» проще, а её ремонтопригодность — выше.

Однако существуют и недостатки:

  1. Если сравнивать с классическим агрегатом подачи горючего, форсунки имеют более сложную конструкцию и требуют более частой замены.
  2. Высокое требование к качеству топлива, что особенно актуально в российских реалиях.
  3. Если нарушена герметизация хотя бы одного элемента, вся система перестаёт работать.

Основные типы форсунок, используемые в этой системе

В системе Common Rail используются различные типы деталей этого типа Они отличаются как по конструкции, так и по рабочим характеристикам. Перечислим наиболее популярные модели.

Пьезоэлектрическая

Подавляющее большинство моторов с системами Common Rail используют именно пьезоэлектрические форсунки, поскольку они считаются передовыми и имеют множество достоинств.

Исполнительный механизм пьезоэлектрической форсунки основан на компактном пьезоэлементе

Как видно из названия, исполнительный механизм выполнен на основе пьезоэлемента. Использование такого элемента даёт целый ряд плюсов:

  • форсунка с пьезоэлементом переключается в 8 раз быстрее по сравнению с аналогами, выполненными на основе электромагнитных клапанов;
  • игла в ней весит на 70% меньше;
  • такая деталь в течение одного рабочего такта двигателя может впрыснуть топливо несколько раз;
  • топливо, впрыскиваемое ней, очень точно дозируется.

Электромагнитная

Электромагнитные форсунки используются преимущественно в бензиновых двигателях. Игла в ней приводится в движение с помощью пружины и электромагнита, причём за один рабочий такт двигателя деталь может произвести лишь один впрыск топлива. С конструкцией этого устройства можно ознакомиться на рисунке ниже.

Это интересно: О противоугонных средствах

Электромагнитные форсунки Common Rail используются преимущественно в бензиновых двигателях

Следует отметить, что по точности дозирования топлива электромагнитная существенно уступает пьезоэлектрической. Этот показатель напрямую зависит от типа системы управления. Например, если автомобиль оборудован современным ЭБУ, точность дозирования бензина повышается на 10–12%. Есть определённая погрешность и во временных показателях электромагнитных форсунок. Например, игла форсунки может удерживать канал распылителя открытым в течение 2–2.5 мс с погрешностью в 6%. Этот показатель весьма далёк от идеала.

Достоинства системы прямого впрыска топлива

Если на автомобиле установлена топливная система common rail, то эксплуатация такого транспортного средства будет обходиться значительно дешевле, в сравнении с машинами оснащёнными простыми дизельными установками, благодаря значительно меньшему расходу топлива на 100 км пробега. Для людей, заботящихся о чистоте окружающей среды, приобретение автомобиля, оснащённого дизельным двигателем Common rail delphi, является разумной альтернативой между машиной с бензиновым двигателем и электромобилем.

Высокие требования к деталям автомобиля, работающим на дизельном автомобиле с прямым впрыском, позволяет эксплуатировать двигатель долгое время без каких-либо дополнительных финансовых расходов.

Что такое топливная система Common Rail

Словарь переводит понятие Common Rail, как «аккумуляторная топливная система». Ее особенность в том, что забор порции дизтоплива производится из резервуара, в котором топливо находится под большим давлением. Рампа расположена между ТНВД и форсунками. Впрыск осуществляется за счет того, что форсунка открывает клапан, и топливо под давлением высвобождается в цилиндр.

Данный тип топливной системы является самой последней ступенью в эволюции дизельных силовых агрегатов. По сравнению с бензиновым аналогом дизель более экономичен, так как впрыск топлива осуществляется непосредственно в цилиндр, а не во впускной коллектор. А с данной модификацией эффективность силового агрегата повышается в разы.

Топливный впрыск «коммон рейл» позволил повысить экономичность автомобиля на 15% в зависимости от настроек режима работы ДВС. При этом обычно побочным эффектом экономичности мотора является снижение его производительности, но в данном случае мощность агрегата наоборот увеличивается.

Причина тому кроется в качестве распределения топлива внутри цилиндра. Всем известно, что КПД двигателя напрямую зависит не столько от количества поступающего горючего, сколько от качества его смешивания с воздухом. Так как во время работы мотора процесс впрыска происходит за считанные доли секунды, необходимо, чтобы горючее максимально быстро смешалось с воздухом.

Для ускорения этого процесса используется распыление топлива. Так как магистраль за топливным насосом имеет высокое давление, дизтопливо распыляется через форсунки более эффективно. Сгорание воздушно-топливной смеси происходит с большей эффективностью, от чего двигатель демонстрирует увеличение КПД в несколько раз.

В чем секрет эффективности

ТНВД распределительного типа с электронным управлением, не говоря уже о полностью механических насосах, подавали дизель в цилиндры большими порциями и под сравнительно малым давлением (к примеру, ТНВД Bosch VE мог выдать всего 700 бар при 2400 об/мин). Увеличение давления при распылении позволяет разбить топливо на более мелкодисперсные частицы, увеличив тем самым площадь контакта частиц дизеля с окислителем – кислородом. Чем меньше распыляемые частицы топлива, тем они быстрее нагреваются и, как следствие, эффективней сгорают. В результате мы получаем большую мощность двигателя, как так топливо сгорает практически полностью, высвобождая большее количество энергии, и меньший расход топлива. В случае с единым аккумулятором нет прямой зависимости между оборотами двигателя и давлением топлива в рампе, поэтому даже на холостых оборотах давление достаточное для качественного распыления.

Деление цикловой подачи на такты означает, что за такт впуска форсунка успевает впрыснуть топливо не один, а несколько раз (от 2 до 7 в современных системах). Различают:

  • предварительный впрыск – предназначен для поднятия температуры в камере сгорания и лучшего возгорание основного впрыска, на который и приходится большая доля дизельного топлива;
  • основной впрыск;
  • дополнительный впрыск – может быть использован для прожига сажевого фильтра.

Разделение цикловой подачи позволяет уменьшить характерный шум работы дизельного двигателя, так как давление в камере сгорания нарастает постепенно, поэтому характерный взрыв ТПВС в камере происходит мягче. Количество впрысков определяется ЭБУ и зависит от многих параметров (режима работы двигателя, нагрузки, температуры ОЖ и т.д.).

Преимущества и недостатки

Основные достоинства дизельных ДВС с впрыском Сommon Rail:

  • экономичность;
  • приемистость двигателя (эластичность), мощность;
  • уменьшение вибраций, шума;
  • экологичность.

Как бы это странно не прозвучало, но система впрыска с топливной рейкой не имеет явных недостатков, так как назвать минусом требовательность к качеству топлива было бы неправильно. Согласитесь, что это скорее проблема АЗС и контролирующих органов, нежели системы впрыска дизельного двигателя. Отрицательными моментами могут стать лишь конструктивные особенности ТНВД, форсунки или датчиков той либо иной модели. К примеру, некоторые насосы имеют довольно мягкий алюминиевый корпус, поэтому со временем они начинают гнать стружку, появление которой чрева выходом из строя форсунок и ускоренным износом ТНВД. Также всем известно, что пьезоэлектрические форсунки имеют меньший ресурс и часто не поддаются ремонту.

При эксплуатации дизельного двигателя с системой Сommon Rail следует помнить о высоких требованиях к качеству топлива и строгом соблюдении периодичности замены фильтров.

Система впрыска Common Rail является прогрессивной системой впрыска, которая применяется в большинстве современных дизельных двигателей. Данная система предусматривает разделение всех процессов при подаче и впрыске топлива. Система данного типа была разработана ведущими специалистами компании Bosch.

Использование подобной системы позволяет в значительной степени снизить расход дизтоплива, уменьшить токсичность и шумность дизелей. Именно поэтому к существенным преимуществам системы Common Rail можно отнести широкий диапазон утанавливаемого давления при подаче топлива на различных рабочих режимах двигателя, а также контроль над моментом впрыска.

Роль насоса, форсунок и их устройство

Именно последние вместе с насосом ТНВД являются одними из основных отличительных особенностей системы. Форсунки применяются пьезоэлектрического принципа действия. Такой механизм переключается намного быстрее, чем у форсунок, оборудованных электромагнитным клапаном. У пьезоэлектрической форсунки игла весит на ¾ меньше, чем у ее электромагнитного аналога. Благодаря этому достигаются следующие преимущества:

  • быстрота переключения;
  • совершение нескольких впрысков на протяжении одного и того же такта;
  • точная дозировка.

С высокой скоростью переключения становится возможным точнее корректировать фазы впрыска и дозировать подачу горючего. Именно поэтому впрыск идеально подстраивается под потребности дизель-мотора в том или ином режиме его работы.

Еще одна интересная деталь — ТНВД. Это устройство одноплунжерного типа. Его привод связан  зубчатым ремнем с коленвала, а частота подстроена под частоту оборотов мотора. Он создает высокое давление в агрегате, которое может достигать 1800 бар — именно такое необходимо для эффективного впрыска. Пара кулачков, которые развернуты на 180 градусов способствует созданию скачка давления вместе с впрыском в течение рабочего такта отдельно взятого цилиндра. Благодаря этому формируется равномерная нагрузка привода насоса, а также снижаются колебания давления.

Конструкция

Рассмотрим устройство данной модификации топливной системы. Контур с высоким давлением состоит из следующих элементов:

  • Магистраль, способная выдержать большое давление, во много раз превышающее показатель компрессии в двигателе. Она выполнена в виде цельных трубок, к которым подсоединены все элементы контура.
  • ТНВД – насос, создающий нужный напор в системе (в зависимости от режима работы двигателя этот показатель может составлять больше 200 МПа). Этот механизм имеет сложное устройство. В современном исполнении его работа основана на плунжерной паре. Подробно о ней рассказывается в другом обзоре. Об устройстве и принципе работы топливного насоса также рассказывается отдельно.
  • Топливная рейка (рампа или аккумулятор) – небольшой резервуар из толстостенного материала, в котором накапливается горючее. К ней при помощи топливопроводов подсоединяются форсунки с распылителями и другое оборудование. Дополнительная функция рампы – демпфировать колебания горючего, возникающие в процессе функционирования насоса.
  • Датчик давления топлива и регулятор. Эти элементы позволяют контролировать и поддерживать нужный напор в системе. Так как насос постоянно работает, пока заведен мотор, он постоянно закачивает солярку в магистраль. Чтобы ее не разорвало, регулятор осуществляет сброс излишка рабочей среды в обратку, которая соединена с баком. Подробно о том, как работает регулятор давления, рассказывается здесь.
  • Форсунки подают необходимую порцию топлива в цилиндры агрегата. Разработчики дизельных двигателей решили расположить эти элементы непосредственно в головке блока цилиндров. Этот конструктивный подход позволил одновременно решить несколько сложных вопросов. В-первых, это минимизирует потери топлива: во впускном коллекторе системы распределенного впрыска незначительная часть горючего остается на стенках коллектора. Во-вторых, дизель воспламеняется не от свечи накала и не от искры, как в бензиновом моторе – его октановое число не позволяет применить такое зажигание (что такое октановое число, читайте здесь). Поршень сильно сжимает воздух, когда выполняется такт сжатия (закрыты оба клапана), в результате чего температура среды повышается до нескольких сотен градусов. Как только форсунка распыляет топливо, от высокой температуры оно самовоспламеняется. Так как в этом процессе нужна идеальная точность, устройства оснащаются электромагнитными клапанами. Они срабатывают от сигнала, поступающего с эбу.
  • Датчики следят за работой системы и подают соответствующие сигналы на блок управления.
  • Центральным элементом в Common Rail является ЭБУ, который синхронизируется с «мозгами» всей бортовой системы. В некоторых моделях авто он интегрирован в главный блок управления. Электроника может фиксировать не только показатели мотора, но и других узлов авто, благодаря чему более точно рассчитывается количество воздуха и топлива,  а также момент распыления. Электроника программируется на заводе. Как только ЭБУ получает от датчиков нужную информацию, активируется заданный алгоритм, и все исполнительные механизмы получают соответствующую команду.
  • Любая топливная система в своей магистрали имеет фильтр. Он устанавливается перед топливным насосом.

Дизельный ДВС, оснащенный данным типом топливной системы работает по особенному принципу. В классическом исполнении производится впрыск всей порции топлива. Наличие топливного аккумулятора позволяет обеспечить распределение одной порции на несколько частей, пока мотор выполняет один цикл. Эта методика называется многократным впрыском.

Ее суть сводится к тому, что перед подачей основного количества солярки производится предварительный впрыск, который еще сильнее разогревает рабочую камеру, а также повышает в ней давление. Когда распыляется остальная часть горючего, оно более эффективно воспламеняется, благодаря чему ДВС с системой коммон рейл демонстрирует высокий крутящий момент, даже когда уровень оборотов коленвала низкий.

В зависимости от режима работы часть топлива будет поступать один раз или два. Когда двигатель работает на холостых оборотах, прогрев цилиндра осуществляется благодаря двойному предварительному впрыску. Когда повышается нагрузка, осуществляется один предвпрыск, благодаря чему на основной цикл остается больше горючего. Когда двигатель работает на максимальной нагрузке, предварительный впрыск не выполняется, а задействуется вся порция топлива.

Особенность системы, ее составные части

Если в целом посмотреть на устройство Common Rail, то можно обнаружить очень сильное сходство с инжекторными бензиновыми системами питания, особенно непосредственного впрыска. По сути, конструкторы просто позаимствовали все положительные качества, которыми обладает инжектор, и перенесли их на дизельную установку, но с учетом особенностей работы этого типа мотора.

Отличие дизельного двигателя от бензинового

Особенность этой системы, по отношению к классической механической, заключена в предварительном аккумулировании давления топлива перед подачей его в цилиндры. Отсюда и название – аккумуляторная топливная система.

Как и ранее на дизельных моторах, система питания делится на два контура – низкого и высокого давления. Дополнительно в конструкцию Common Rail добавили электронную часть, осуществляющей контроль и управление исполнительной частью.

Контур низкого давления

Эта составляющая конструктивно практически не изменилась. В его состав входят:

  • бак,
  • фильтрующие элементы (грубой и тонкой очистки);
  • насос подкачки топлива;
  • топливные трубопроводы.

Контур низкого давления

Дополнительно в этот контур включены еще некоторые детали – охладитель и подогреватель топлива, а также отсекатель. Об этих составных частях – ниже.

Контур высокого давления

А вот этот контур конструктивно значительно изменился, поскольку в него добавились новые составные элементы. Устройство этой части включает в себя:

  • ТНВД;
  • магистраль высокого давления;
  • центральный магистральный трубопровод (рампа);
  • форсунки;
  • датчик и клапан регулировки давления.

Контур высокого давления

Суть этой конструкции заключена в том, что насос высокого давления качает топливо не к каждой форсунке по отдельности, как это было в механической системе, а закачивает его в магистральный трубопровод (рампу). А уже из нее оно подается на форсунки.

Использование в конструкции рампы позволяет поддерживать давление дизтоплива перед подачей в требуемом значении, при этом обороты мотора не оказывают на него никакого влияния. Это свою очередь оказывает положительное влияние на процесс подачи топлива при разных режимах функционирования мотора.

Основными рабочими элементами в этом контуре, как и раннее, являются ТНВД и форсунки.

Насос имеет механический привод, а количество плунжерных пар, создающих давление, может варьироваться от 1 до 3. Примечательно, что в таком насосе, поскольку нет надобности качать для каждой форсунки, на некоторых режимах плунжерные пары могут отключаться.

А вот форсунки конструктивно изменились. В Common Rail применяются электрогидравлические форсунки, оснащенные электромагнитными или пьезоэлектрическими клапанами управления. Применение их позволило обеспечить многократный впрыск, повышающий эффективность работы силовой установки.

Электронная составляющая

Что касается электронной части, то она практически полностью идентична используемой на инжекторных моторах. То есть, состоит она из электронного блока управления и ряда датчиков:

  • давления в магистральном трубопроводе;
  • скорости вращения коленвала;
  • положения акселератора (педали газа);
  • расхода воздуха;
  • лямбда-зонда;
  • температуры дизтоплива и воздуха.

На некоторых моторах применяется еще ряд других датчиков. Назначение электронной части идентично бензиновому мотору. Датчики передают информацию о работе систем и механизмов силовой установки и ряд других параметров. Поступающие данные блок сравнивает с табличными, занесенными в память, и на основе этого подает импульс на срабатывание форсунок.

Как провести чистку своими руками – съемник и стенд для проверки

Несомненно, с какого-то момента топливная система дизельного двигателя Common Rail будет нуждаться в небольшой чистке, чтобы продолжить дальнейшую работу. Проблемой чистки является устройство форсунок Common Rail, а точнее то, что они непосредственно связаны со всей системой питания двигателя, потому поломка форсунок или ее изменение приведет к проблемам системы.

Именно для таких случаев существует специальный стенд, помогающий запрограммировать блок управления после чистки на новые характеристики форсунок. Прежде, конечно, придется воспользоваться специальным съемником форсунок.

Это делается в автомобильной мастерской. Данный стенд необходим для проверки того, правильно ли выполняются сигналы, подаваемые к форсункам. Стенд поможет вам убедиться, что горючее распыляется качественно.

ПОСМОТРЕТЬ ВИДЕО

К сожалению, дома или у себя в гараже провести подобные процедуры невозможно. Для того, как прокачать топливную систему Common Rail после долгого ее использования, необходимы именно такие проверки и чистки, и своими руками сделать этого у вас не выйдет. Посещайте мастерские каждые 200 тысяч километров, и ваш автомобиль будет работать отлично.

Надеемся, эта информация была понятна и полезна для вас. Удачной вам дороги и берегите своего «железного коня».

Принцип действия Common Rail

Конструкция включает в себя следующие компоненты:

  • ТНВД;
  • топливный фильтр;
  • топливоподкачивающий насос;
  • клапан дозировки;
  • регулятор давления (контрольный клапан);
  • датчик давлений топлива в рампе;
  • аккумулятор высокого давления (топливная рейка);
  • инжекторы.

Принцип действия агрегата в следующем. Насос низкого давления подаёт горючие под невысоким давлением (2,6-7 бар) к насосу высокого давления (ТНВД), где осуществляется нагнетание давления — при прокрутке мотора оно достигает 500-600 бар. После того, как запущен силовой агрегат, давление увеличивается до 1300-2000 бар.

Датчик давления поддерживает оптимальные значения для впрыска, а регулятор возвращает излишки дизеля в магистраль обратного слива. Сам регулятор находится или в корпусе ТНВД, или в топливной рейке. Также в рейке может быть установлен клапан экстренного сброса горючего — он защитит агрегат от разрыва при возникновении ЧП. Датчик температуры, который имеется на многих топливных рамах, позволяет более точно контролировать работу устройства.

Существует вариант системы с отдельной форсункой — она применяется для повышения дозировки горючего и прожига сажевого фильтра. В других системах работа мотора в режиме прожига контролируется изменением ЭБУ количества нагнетаемого дизеля и изменением момента впрыска.

Типы форсунок

Принцип топливной системы common rail подразумевает использование одного из двух видов форсунок.

Электрогидравлические. Электромагнитные форсунки классического типа. После того, как напряжение пошло на электромагнитный клапан, происходит поднятие иглы распылителя и подача горючего. Главные плюсы конструкции — высокая степень надёжности и ремонтопригодности.

Пьезоэлектрические. Когда напряжение подаётся на пьезокристалл, он моментально расширяется. По сравнению с предыдущим вариантом, игла поднимается в три-четыре раза быстрее. Увеличение быстродействия форсунки даёт большее количество впрысков за цикл, а также позволяет точнее определить объём подаваемого горючего. К минусам относят сложность конструкции, из-за чего такая форсунка имеет меньший срок службы и её сложно отремонтировать.

ТНВД

Основная доля рынка по производству топливных насосов высокого давления принадлежит компании Bosch, которая и является основным разработчиком системы Common Rail. Существует пять генераций ТНВД Bosch, которые применяют систему «Коммон Рэйл».

СР1. Трехплунжерный насос с подкачивающей секцией, которая находится на баке. Отсутствует клапан дозировки горючего, эту роль выполняет регулятор давления (установлен на рейке). В большинстве случаев используются электромагнитные форсунки.

СР1Н. Модернизированный вариант СР1. Подкачивающий насос заменён механической подкачивающей секцией, которая установлена в корпусе насоса. Отличительная черта — в наличии клапана регулятора объёма горючего, которое нагнетается в рейку. СР1Н способен нагнетать давление до 1600-1800 бар. Также эффективность увеличивается за счёт принудительного отключения одного из плунжеров в случае, когда не требуется большой объём топлива.

СР2. Устанавливается только на тяжёлый коммерческий автотранспорт.

СР3. Отличительная характеристика в том, что объём подаваемого горючего регулируется не в контуре ВД, а на подходе к плунжерам. Используется механическая подкачивающая секция. Электронасосы хоть и применяются, но крайне редко. Устанавливаются только пьезоэлектрические форсунки CRI 3.

СР4. Существует две модификации такого ТНВД. 4.1 с одним плунжером (давление 1800 бар) и 4.2 с двумя плунжерами (давление 2000 бар). Оба варианта оснащаются регуляторами давления и механическим отсеком низкого давления на пять бар. В основном используются пьезофорсунки, хотя есть модели с электрогидравликой.

Управление

Используя информацию от датчика положения педали газа, электронный блок управления настраивает уровень крутящего момента

Также принимаются во внимание все остальные датчики, включая датчики температуры топлива в рампе и наддува. Вся эта информация помогает ЭБУ рассчитать фактическую нагрузку на двигатель и определить, когда именно нужно дать сигнал форсунке, а также какой объём топлива за цикл должно быть подано в цилиндры
