Замена генератора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Генератор является неотъемлемой частью любого автомобиля, генератор питает ток бортовая сеть который создается вращением шкива генератора, поэтому аккумулятор не должен работать все время, и после запуска двигателя он перестает подавать ток на бортовая сеть автомобили и только один генератор начинает питать его, но бывают случаи, когда он выходит из строя (со временем это обычно происходит из-за того, что песок и грязь другого типа попадают в генератор, или генератор может выгореть из-за короткого замыкания), становится нереально двигаться автомобиль, так что одна батарея выходит из строя, и когда он полностью разряжен, автомобиль задерживается и просто никуда не уходит, потому что генератор должен быть заменен, когда он становится непригодным к использованию или ремонту (о клиенте генератора HT, тема Мы все еще, пожалуйста, обратитесь к этой статье).

Чтобы сменить генератор, не требуется много времени и инструментов, достаточно сэкономить: несколько ключей, один из которых должен быть «в 17», а другой около «в 19» и крепление или что-то в этом роде (с придерживаться например)!

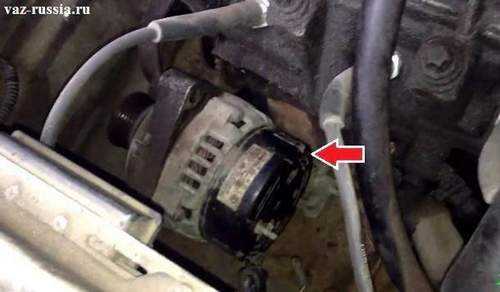

Он размещен между телекоммуникационным устройством и между двигателем, открывая капот, вы увидите его сразу, но только он будет установлен несколько иначе, не потому, что на фото показано расположение, оно будет точно таким же, для наглядности это показано на фото ниже красноватой стрелкой.

Когда мне нужно заменить генератор?

1. Вы можете понять, дает ли это вам заряд или не дает 2 способа, который вы определите. Для вас мы обычно рекомендуем первый метод всем тем людям, которые задают нам вопросы о том, как проверьте генератор по хорошему, и это так: мультиметр покупается в любом автомагазине (он доступен практически везде), китайцы довольно недорогие (около 300 рублей), на станции не работаешь и электрика нет, поэтому этого мультиметра будет достаточно (если вы, конечно, хотите взять его по более высокой цене), это устройство обычно покупается и в него врезается вольтметр, после чего выходы мультиметра подключаются к батарее (см

фото ниже) и обратил внимание на устройство (если аккумулятор работает и заряжается, если он дает меньше 12,5 вольт, если он дает меньше 12 вольт, то его нужно зарядить), то теперь следующим шагом является запуск машины и провода, идущие от мультиметра, подключены точно так же, как и раньше (на устройстве должен быть включен вольтметр) и на устройстве. Опять же, показания устройства обязательно должны увеличиться, если осень упадет, поэтому генератор не работает и не заряжает батарею (посмотрите на лампочку зарядки, посмотрите на маленькую фотографию, если она горит и устройство читает равномерно при запуске двигателя, генератор неисправен на 100%)

МОЕ ПАРТНЕРСТВО Присоединяйтесь к программе и ПРИГЛАШАЙТЕ.

Генератор от ВАС 2110 (94,3701) до ВАС 2109 карбюратор, ASP 16

ВК: Сайт: Для тех, кто хочет внести свой вклад в развитие.

2. Теперь поговорим о втором методе, сразу же предупредим вас, что он свободен, но это может очень сильно повлиять на генератор, это сделано, машина запускается и всасывание растягивается (я не рекомендую делать это на инжектор), поэтому после извлечения всасывания (где-то в течение одной секунды, чтобы двигатель работал на 1500 об / мин) и машина некоторое время работала (достаточно минут, даже меньше), минусовая клемма выталкивается из Аккумулятор, и после выпадания из машины обязательно придется продолжить свою работу (это говорит о наличии бортовых сетей в автомобиле la, а также о том, что зажигание работает от генератора, а не от аккумулятора), но если он сразу же остановится, Генератор не работает (щетки изношены или сгорел диодный мост), в общем, такой генератор придется снимать и искать сервис (Кстати, как отремонтировать генератор, почитайте статью: «Ремонт генератора на ВАЗе» «), но есть один большой недостаток, если генератор не работает должным образом (это происходит из-за щетки), но все равно работает, тогда машина не будет задерживаться и из-за этой батареи постоянно будет на машине разряжаться и разряжаться, чтобы более точно выяснить, заряжается ли она и Правильно ли это дает, узнать это можно только благодаря мультиметру, и, кстати, если вы купите это устройство, вы не пожалеете об этом, так как оно понадобится вам в будущем.

Нет зарядки Ваз 2109

>Во время езды на автомобиле всегда нужно обращать внимание идет ли зарядка аккумулятора. Аккумулятор Ваз 2109 нужен только для того, чтобы завести двигатель

Во время работы двигателя все электроприборы Ваз 2109 работают от . Естественно, если генератор перестает работать, то аккумулятора хватает ненадолго.Как понять, что пропала зарядка аккумулятора? На панели приборов есть штатный вольтметр. По его показаниям очень хорошо видно, работает генератор или нет. Когда двигатель Ваз 2109 работает, вольтметр должен показывать напряжение порядка 13.5 — 14 В. Если вы обратили внимание, что стрелка все время наклонена вправо, то есть напряжение бортовой сети менее 12В, значит нет зарядки от генератора. Также очень удобно смотреть напряжение бортовой сети Ваз 2109 с помощью цифрового тахометра. Он с точностью до десятых вольта меряет напряжение с генератора.

Генератор Ваз 2109

У меня недавно была такая ситуация: еду и вижу, что напряжение на вольтметре панели приборов около 11 Вольт. Ясно, что-то с генератором. Ну и как обычно, нет времени чтобы ремонтировать, на улице темно и холодно, гаража нет. Ну и как всегда ездить на машине нужно каждый день, без этого никак. Поэтому на ночь каждый день ставил аккумулятор на зарядку, а с утра полностью заряженный аккумулятор ставил на машину и ездил.Если ездить только в светлое время суток, то есть без фар, то аккумулятора может хватить на несколько дней. Если, как ездил я, приходится с утра ехать на работу в темноте, то вечером аккумулятор сядет полностью. Конечно, все зависит от того, как часто Вы будете глушить и заводить двигатель. Очень много энергии аккумулятора тратиться именно для вращения стартера, так же можно стараться ездить без , тогда аккумулятор нужен только для работы системы зажигания и световой сигнализации(стопы, повороты). До недавнего времени я считал, что каким бы севшим аккумулятор не был, то Ваз 2109 всегда можно завести с толкача. Оказалось это неправда. Есть определенная степень разряда, когда у стартера уже не хватает сил прокрутить коленвал, но на хватает. Толкнул, сунул передачу, завелась и все нормально. Однако, если аккумулятор полностью севший, у него не хватает силы даже на формирование искры. , не толкай, Ваз 2109 уже не заведется пока не подзарядишь аккумулятор. Но все таки, что же делать если пропала зарядка аккумулятора Ваз 2109?. Ясное дело, не каждый из нас электрик и может проверить генератор со всеми его диодами, стабилизаторами и коллекторами. Самое первое, что нужно сделать, если перестал работать генератор Ваз 2109 — это проверка щеток генератора. Понять, что у Ваз 2109 неисправны или стерлись щетки просто. Включаем зажигание и смотрим на панель приборов.

Проверка исправности щеток генератора Ваз 2109

Если щетки неисправны, то при незаведенном двигателе не будет гореть лампочка зарядки аккумулятора. Или она будет светиться совсем тускло. После того, как Вы заведете двигатель лампочка продолжит тускло светить. Тусклое свечение видно только в темноте, в светлое время суток его не разглядеть. Если щетки исправны, то на незаведенном двигателе лампочка зарядки аккумулятора ярко горит, завели — сразу тухнет. Сразу надо отметить, что на Ваз 2109 до 1993 года выпуска стоят щетки старого образца. На новых Ваз 2109 устанавливают щетки нового образца, сразу со стабилизатором напряжения. Однако в продаже присутствуют как новые так и старые образцы щеток Ваз 2109. Стоимость щеток генератора Ваз 2109 порядка 3-5$. Замена щеток генератора Ваз 2109 — это очень просто, последовательность следующая: 1. Откидываем массу от аккумулятора

Откидываем массу Ваз 2109

2. Отсоединяем фишку от корпуса щеток генератора и откидываем провода от центральной шпильки генератора.

Отсоединяем провода от генератора Ваз 2109

Провода откинуты

3. Теперь откручиваем два болта крепления щеток к корпусу генератора Ваз 2109. И потихоньку извлекаем щетки из корпуса генератора.

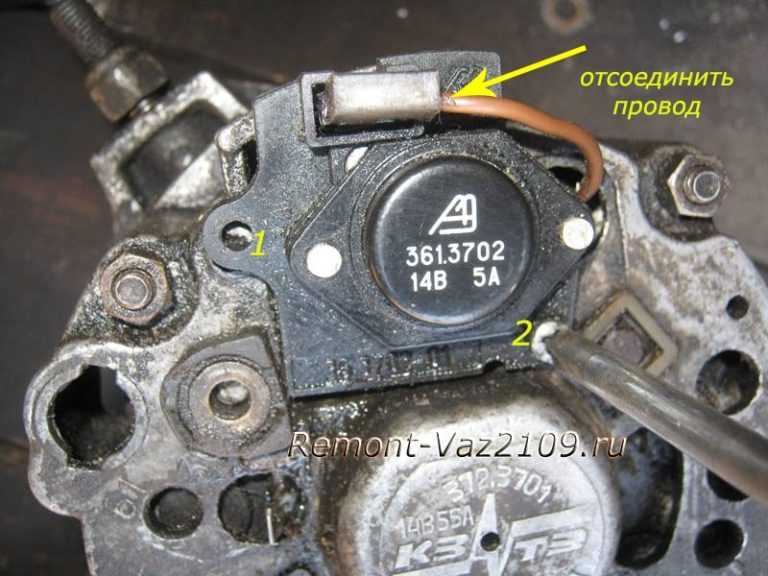

Откручиваем болты крепления щеток генератора Ваз 2109

4. Если вы хотите, чтобы новые щетки прослужили долго, то необходимо почистить коллектор генератора. Для этого ослабляем гайку на кронштейне крепления генератора, ослабляем ремень и снимем его. Берем мелкую наждачную бумагу, прижимаем ее к коллектору, а сами вращаем генератор с помощью приводного колеса. Таким образом с коллектора удаляются графитовые наплывы от предыдущих щеток. И износ новых щеток будет долгим. 5. Теперь вставляем новые щетки в корпус генератора Ваз 2109 и зажимаем их.

Щетки генератора Ваз 2109

6. Садим обратно все фишки и провода генератора Ваз 2109.

Щетки генератора Ваз 2109 заменены

Проверяем работоспособность генератора как было указано выше.

Проверка диодного моста генератора ВАЗ 2109

Неисправный диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) выдает себя полным или частичным исчезновением зарядного тока.

Визуально это заметно по падению напряжения в бортовой сети под нагрузкой, например мерцание  и уменьшение яркости фар на работающем двигателе автомобиля при включении потребителей (печки, противотуманок и пр.).

Аналогичные проблемы возникают при неисправном регуляторе напряжения. Поэтому следует определить, что неисправен именно диодный мост, например – заменить регулятор заведомо исправным и убедится, что проблемы не исчезли.

Признаки неисправности диодного моста

  • После  пуска двигателя горит лампа разряда аккумулятора, стрелка вольтметра находится в красной зоне или очень близко к ней.
  • Контрольная лампа разряда не загорается после включения зажигания и пуска двигателя, при этом остальные контрольные приборы работают как обычно.
  • Напряжение в бортовой сети ниже 13,6 В (измеряется вольтметром на выводах АКБ).

Необходимые для проверки инструменты

  • Мультиметр, тестер, автотестер  (для измерения сопротивления диодов, проверки выдаваемого напряжения).
  • Контрольная лампа (если нет мультиметра) и отрезок изолированного провода.

Подготовительные работы

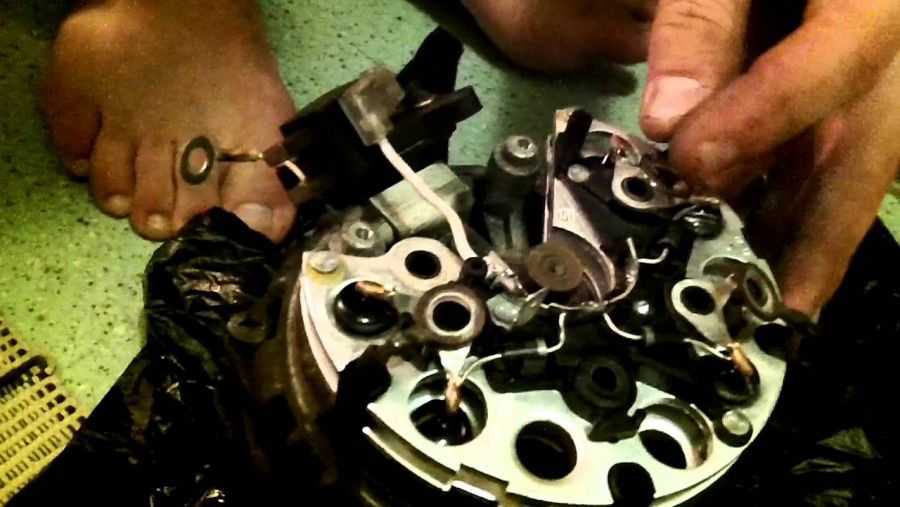

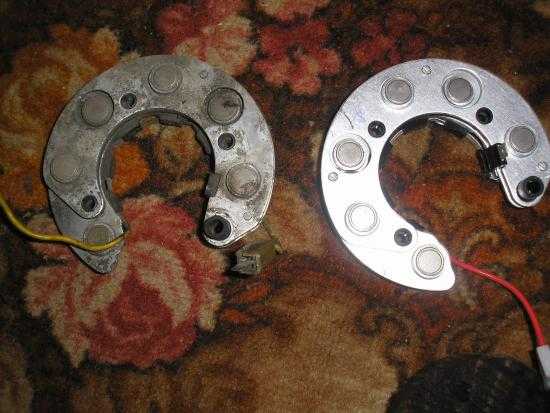

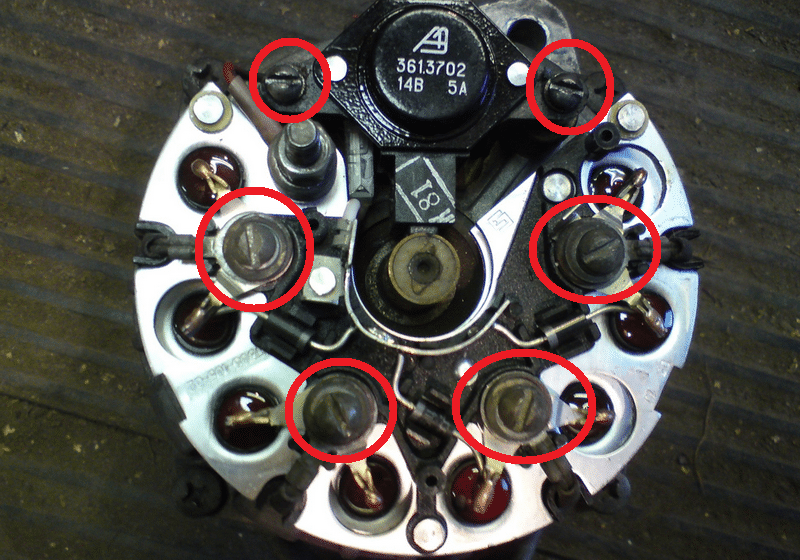

Снимаем и разбираем генератор, извлекаем диодный мост на проверку.

Что нужно знать перед проверкой диодного моста?

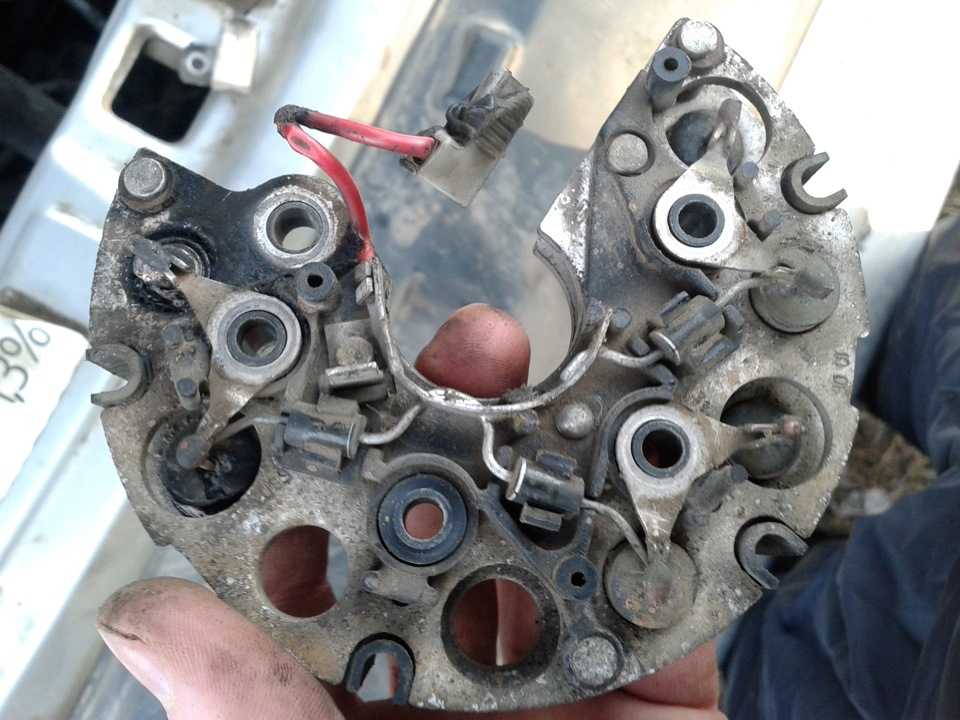

  • На диодном мосту установлено три положительных диода на верхней пластине, три отрицательных на нижней пластине и три дополнительных, через которые питается обмотка возбуждения после пуска двигателя.
  • Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

1. Проверяем вначале дополнительные диоды на «пробой» и «обрыв».

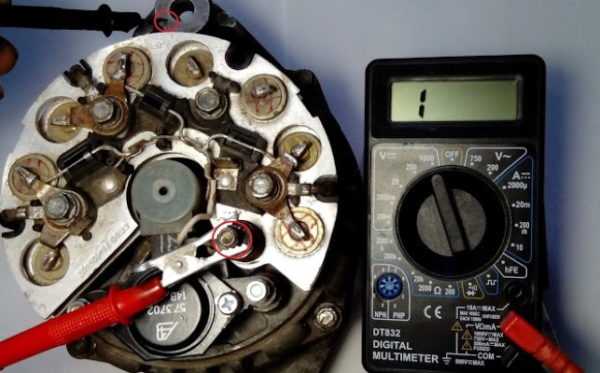

— Прижимаем положительный щуп мультиметра к общему выводу дополнительных диодов (шине), а отрицательный к выводу проверяемого диода. Причем к заднему его выводу. Если диод исправен – сопротивление стремится к бесконечности. Это значит, ток через диод в этом направлении не проходит – все в порядке.

Проверка дополнительных диодов генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

Меняем щупы местами (отрицательный на общий вывод, положительный — на вывод диода). Сопротивление должно составлять несколько сотен Ом – ток в этом направлении проходит. Аналогично проверяем оставшиеся два дополнительных диода.

Проверка дополнительных диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв» полное не пропускание электрического тока в обоих направлениях

Если проверяем контрольной лампой, то пускаем минус (например от АКБ) отрезком провода на задний вывод диода, а плюс через контрольную лампу на общую шину диодов. Лампа загорелась – диод «пробит», нет – исправен. Меняем провода местами – лампа должна гореть.

2. Проверяем «положительные» диоды.

Отрицательный щуп на вывод диода, положительный на верхнюю пластину диодного моста (туда впаяны «положительные» диоды). Сопротивление должно стремиться к бесконечности – ток не проходит.

Проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

Меняем щупы местами – сопротивление составляет несколько сотен Ом. Диод исправен.

Проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв» — полное не пропускание тока

Таким же образом проверяем оставшиеся диоды.

3. Проверка «отрицательных» диодов.

— «Положительный» щуп на вывод диода, «отрицательный» на нижнюю пластину диодного моста (туда впаяны «отрицательные» диоды). Сопротивление должно стремиться к бесконечности – ток не проходит.

Проверка «отрицательных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

Меняем щупы местами – сопротивление составляет несколько сотен Ом. Диод исправен.

Проверка «отрицательных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв»

Примечания и дополнения

  • Неисправные диоды можно выпаять и заменить исправными, но проще поменять диодный мост целиком.
  • Можно проверить  диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 не снимая его с двигателя.

Меры безопасности при работе

Нюансы, которые надо учитывать, выполняя ремонт генератора ВАЗ 2109:

Все контрольно-регулировочные работы, связанные с диагностикой агрегата при запущенном двигателе, должны выполняться в проветриваемом помещении или на улице. Если это гараж, то рекомендуется открыть двери или обеспечить качественную вентиляцию.
Перед осуществлением задачи надо застегнуть рукава, если работы выполняются в рубашке. Следует убрать все висящие концы одежды, чтобы не допустить их попадания на работающий шкив.
Для осуществления ремонта используется специализированный инструмент.
Нельзя допустить падения генератора после его снятия при транспортировке к станку. Это может привести к полному выходу из строя агрегата.
Выполнять ремонт надо только исправным, чистым и не замасленным инструментом.
Если гайки заржавели и трудно откручиваются, перед их выворачиванием рекомендуется обработать элементы керосином или средством WD-40. Демонтаж выполняется с предварительным постукиванием легкими ударами молотка.
Осмотр авто производится с использованием лампочки, рассчитанной на 36 вольт. Если диагностика выполняется в канаве, то потребуется источник освещения на 12 В

Важно, чтобы лампочка оснащалась предохранительной сеткой.

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Способы диагностики

Есть два основных метода, которые позволят определить неисправность диодного моста генератора. Подбирать нужно исходя из того, что есть под рукой. Первый вариант предполагает наличие мультиметра, причем подойдет вариант самого начального уровня, который стоит недорого. Второй – это обычная лампочка на 12 В с тремя длинными проводами, чтобы можно было присоединить их к нужным контактам.

Диагностика при помощи мультиметра

Разберем вариант без снятия диодного моста, так как он требует меньше времени. Проверку несложно провести и на установленном узле, если знать основные особенности. Процесс прост, предварительно нужно обеспечить доступ к контактам генератора. После этого провести следующие проверки:

  1. При проверке на замыкание положительный контакт мультиметра прижать к выводу 30, а отрицательный к корпусу. Если с диодным мостом все в порядке, показатели сопротивления будут стремиться к бесконечности. Любые другие показания указывают на проблему.
  2. Чтобы узнать, не пробиты ли положительные диоды, следует приставить плюсовой вывод к 30 контакту на генераторе, а отрицательный к болту крепления диодного моста. Если все в порядке, сопротивление будет стремиться к бесконечности.
  3. Чтобы протестировать работоспособность отрицательных диодов, нужно плюсовой щуп прижать к болту, которым закреплен диодный мост, а минусовой приставить к корпусу. Показания должны стремиться к бесконечности.
  4. Для проверки дополнительных диодов положительный контакт мультиметра следует прижать к 61 выводу на генераторе, а отрицательный – к крепежному болту диодного моста. Как и во всех случаях выше, сопротивление должно стремиться к бесконечности.

Важно!

Не забудьте предварительно перевести прибор в режим омметра.

Используя простые рекомендации, можно буквально за несколько минут проверить и узнать, сгорел диодный мост или причина кроется в другом узле. Использовать можно не только мультиметр, но и любой другой прибор, если в нем есть режим омметра.

Проверка моста при помощи лампочки

Этот вариант особенно хорошо подойдет в дороге, ведь для него нужна только лампочка на 12 вольт и три длинных провода с оголенными концами. Или можно использовать готовую контрольную лампу, они продаются в автомагазинах. В этом случае действовать так:

  1. Для выявления замыкания плюс нужно прижать к 30 выводу на генераторе, а минус замкнуть на корпус. Если лампочка горит – нужно менять диодный мост, а если нет, то все в порядке.
  2. Чтобы протестировать положительные диоды, нужно подать плюс от аккумулятора через лампочку к 30 контакту генератора. Минус от АКБ подсоединить к болту крепления моста, если лампа горит – пробит один или несколько положительных диодов.
  3. От аккумулятора через лампочку плюс дается на болт крепления диодного моста, а минус идет к корпусу (тоже от батареи). Если лампа горит – неисправны отрицательные диоды.
  4. Если соединить 61 вывод генератора с плюсовой клеммой АКБ через лампочку, а минусовой подать на болт крепления диодного моста, можно проверить дополнительные диоды. Если они неисправны, лампа загорится.

Этот вариант, благодаря своей простоте, позволяет быстро провести диагностику. При этом он не потребует много времени и позволит определить проблему в течение нескольких минут. Но лучше проводить работу с помощником, чтобы придерживать провода.

Каким образом устроен генератор на ВАЗ 2109

На ВАЗ 2109 постоянно устанавливают генератор по традиционной схеме, играющий в системе электроснабжения невероятно важную роль. То есть дает возможность работать правильно. К тому же заряжает аккумулятор. Поэтому во время эксплуатации транспортным средством, необходимо постоянно контролировать рабочий процесс генератора. Следовательно, не рекомендуется ждать, когда вдруг на приборной панели загорится специальная лампочка. Надо регулярно делать диагностику, затем моментально заниматься заменой либо ремонтом сломанных элементов.

Схема генератора 37.3701

Генератор, как правило, состоит из таких основных компонентов корпуса, как: якорь, две крышки, статор и шкив с вентилятором. На статоре, а также роторе имеются обмотки. Первая делится на три части, ведь на выходе надо получить напряжение, состоящие из трех фаз. Причина лишь одна – данная схема дает возможность избавиться от всякого рода пульсаций. А значит, эффективность устройства будет намного выше. Однако все это в свою очередь накладывает и определенные требования. Основа работы состоит в том, что внутри статорной обмотки движется ротор. На нем находится катушка, питающаяся от бортовой системы транспорта. В результате, вокруг ротора возникает движущееся магнитное поле. Поэтому для эффективности обязательно требуется обеспечивать устойчивость напряжения на обмотке ротора. Что как раз является важным условием работы генераторной установки, которая бывает двух разных видов.

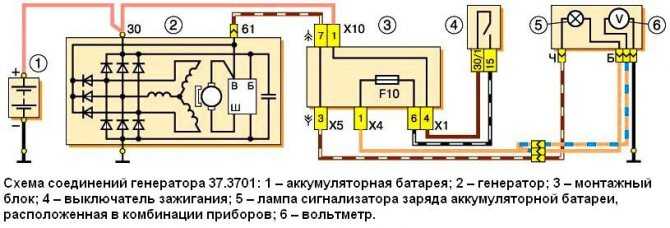

Схема подключения генератора 37.3701

Одна часть машин работает на клиновой ременной передачи серии 37,3701, а вторая использует поликлиновую ременную передачу серии 94,3701. Однако в любом случае все они в обязательном порядке располагаются в передней части авто, то есть на двигателе внутреннего сгорания.

Техническая характеристика 37,3701

Из чего состоит генератор 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Проверка генератора ВАЗ 2109 и ремонт

Алгоритм проводимых работ:

    • продиагностировать регулятор напряжения – на тестере выставляется режим замера напряжения (промеряется на клеммах АКБ или на выводах генераторного узла). При нормальной работе параметр должен быть в пределах от 14 до 14,2 Вольт, а при нажатии на газ увеличиться не более чем на 0,5 Вольт). В случае несоответствия, меняют реле напряжения;
    • диагностика диодного моста генератора – тестер переводят в режим звука, а именно при замыкании выходов щупов можно услышать характерный звук. Проверить нужно каждый диод в разных направлениях, но звук должен быть слышен, только в одном (звук доносится в обоих направлениях – диод пробит, соответственно подлежит замене, причем лучше всего менять весь диодный мост);

      Проверить работоспособность статора — отключить предварительно  выводы элемента от диодного моста и  осмотреть его на предмет повреждений, после чего выставив мультиметр в режим замера сопротивления, измерить сопротивление между выводом обмотки и корпусом (сопротивление высокое и стремится к бесконечности). Если сопротивление 50 кОМ, генератор меняют.

    • проверить работоспособность ротора — демонтировать и осмотреть элемент на предмет состояния обмотки и состояния подшипника генератора (обмотку проверяют мультиметром, после проводят замеры сопротивления между кольцами, показатели должны быть не более нескольких Ом) Если сопротивление больше, возможен износ щеток генератора.

Ремонт генератора ВАЗ 2109 можно произвести как на СТО, так и самостоятельно. В двух словах, весь процесс состоит из нескольких этапов: демонтаж генератора, разборка генератора, дефектовка и замена деталей, сборка генераторного узла, установка и подключение генераторного устройства.

Инструменты, необходимые для проведения ремонтных работ: тиски, набор гаечных ключей, комплект отверток, съемный инструмент для подшипниковых устройств.

Чтобы разобрать генератор, потребуется:

  • отключить аккумулятор, сняв с него клеммы и обесточив бортовую сеть;
  • демонтировать колпачок с вывода и выкрутить соответствующую гайку;
  • сняв проводку со шпильки, отключить колодку с проводкой, идущую к разъему узла;
  • ослабив затяжку фиксации узла к регулировочной планке, поднять узел вверх до момента упора к головке блока цилиндров;
  • освободить шкив генератора от ремня;
  • выкрутив винт фиксации планки к блоку цилиндров, под машиной выкрутить винты кронштейна на ДВС;
  • проводим демонтаж генератора, достав его из моторного отсека;
  • разбираем генератор и меняем вышедшие из строя элементы;
  • сборку и установку следует производить в обратном порядке.
