Замена щеток генератора ваз 2110 не снимая генератор

Порядок замены без снятия генератора

Итак, как поменять щетки на генераторе ВАЗ-2108? Выполнить это очень легко, так как к генератору они крепятся с помощью одного болта. Предварительно необходимо отключить от АКБ клеммы питания.

Для большего удобства при отсоединении проводов следует воспользоваться плоскогубцами, иначе можно просто вырвать провод из зажима клеммы. Необходимо снимать не только провод регулятора, но и весь жгут, который подходит к стартеру и генератору. После отключения нужно вытащить единственный болт и демонтировать регулятор напряжения. Затем сменить изношенные щетки на новые. Далее нужно провести установку щеток и регулятора на место.

Как устроены генераторные щётки

Генераторные щётки, используемые в автомобильных генераторах, изготавливаются из графита, который иногда пропитывают специальным веществом, снижающим их износ. Щётки закреплены на генераторе при помощи специального пластмассового корпуса – щёткодержателя и представляют собой два металлических кирпичика с проводами.

Автомобильный генератор имеет подвижную и неподвижную части. Так вот, на вращающуюся часть, которая называется ротором, металлические пластины, называемые щётками, передают ток, а из-за воздействия силы трения ротора они постепенно приходят в негодность. Щёточный узел располагается вблизи ротора. На рисунке ниже он обозначен цифрой 3.

Проверка регулятора

После этого необходимо провести проверку работы регулятора напряжения:

  • Подключить лампочку контроля 12В к щеткам.
  • Проводами подключить + на клемму, — на массу щеткодержателя напряжением 12В, лампочка горит.
  • С помощью реостата напряжения увеличить — до 16 В, лампочка продолжает гореть.

Значит, щеткодержатель вместе с регулятором напряжения вышли из строя. Они подлежат замене. Перед установкой нового щеткодержателя проверить выступы щеток, они должны быть на расстоянии более 5 мм от корпуса щеткодержателя. Сразу производится проверка конденсатора(см.Меняем конденсатор (генератор ваз 2110)).

Замена щеток генератора

При критическом износе щеток генератора на автомобилях ВАЗ 2110-2112, зарядка аккумуляторной батареи может резко снизиться или же пропасть вовсе. Это говорит о том, что необходимо провести небольшой ремонт, а именно — замену щеточного узла.

Выполняется эта работа без особых сложностей, но предварительно необходимо будет снять генератор с автомобиля. После того, как это сделано, можно приступать к выполнению самой работы. И для этого понадобится следующий инструмент:

  • головка торцевая на 8 мм
  • трещотка или вороток
  • рожковый ключ на 13 мм
  • отвертка с плоским лезвием

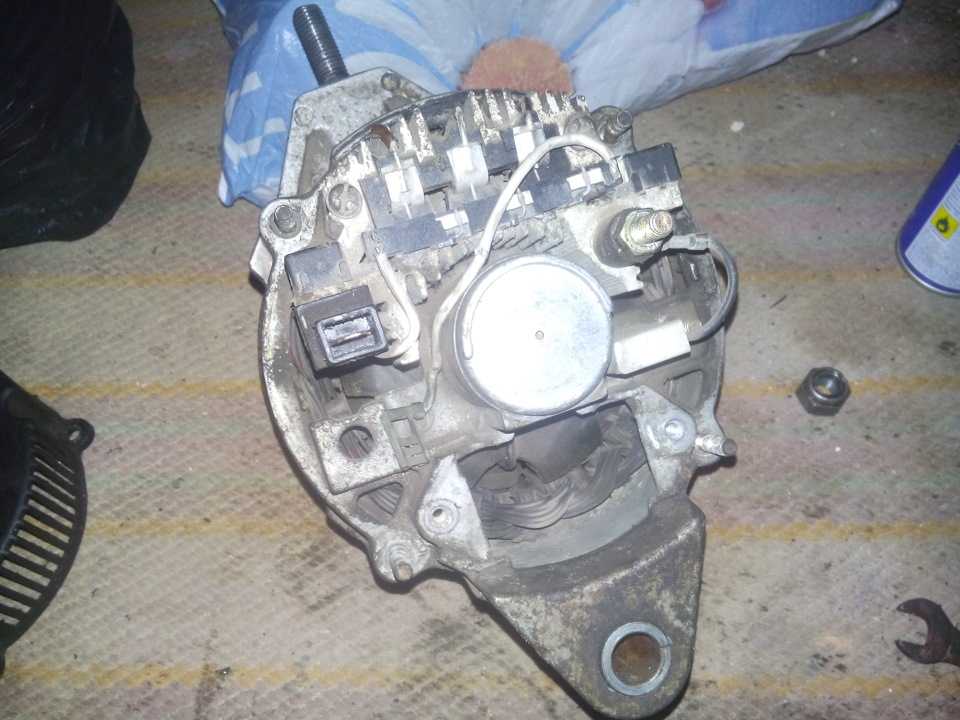

Итак, когда генератор уже снят с автомобиля, можно аккуратно снять пластиковую крышку, предварительно поддев с трех стороны фиксаторы:

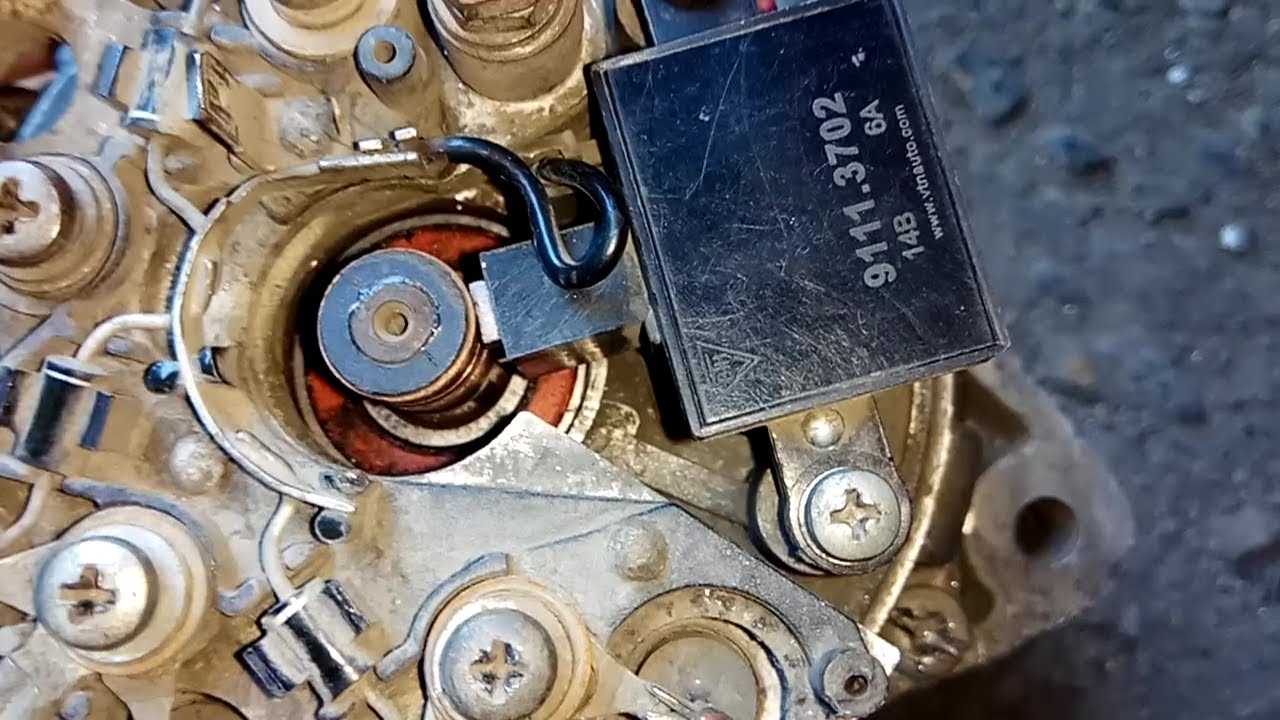

Далее отсоединяем штекер от контакта на щетках, как это наглядно показано на фото ниже:

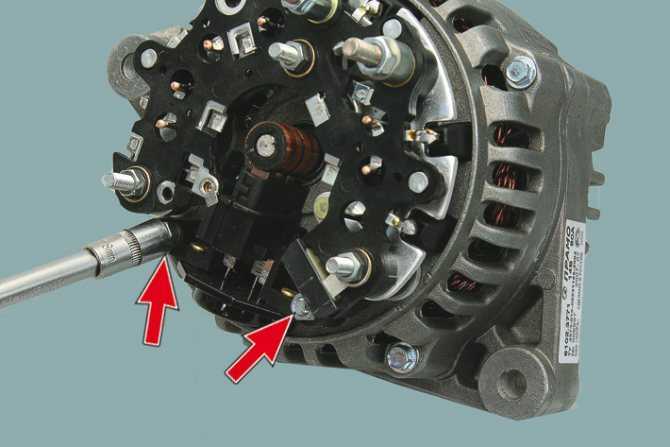

Далее остается отвинтить два небольших болта крепления щеткодержателя:

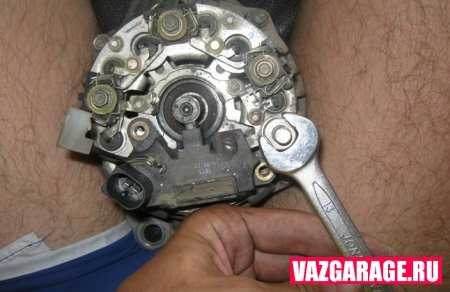

И теперь останется только ослабить гайку ключом на 13, которая видна на приведенной ниже картинке:

И сейчас щеточный узел генератора снимается без каких-либо проблем:

Обратите внимание на длину выступа щеток из корпуса: если она составляет менее 5 мм хотя бы с одной стороны, то весь узел необходимо заменить на новый. Цена новых щеток генератора на ВАЗ 2110, 2111 и 2112 составляет порядка 300-400 рублей

Установка данной детали производится в обратной последовательности.

Сегодня мы рассматриваем как заменить щетки генератора на ВАЗ 2110 своими руками. От износа щеток генератора в первую очередь зависит правильная зарядка аккумулятора машины, если вовремя не поменять щетки, АКБ просто разрядится и со временем его нужно будет заменить.

– рожковый или накидной ключ на 13; – головка торцевая на 8 с трещоткой; – отвертка с плоским лезвием.

Рекомендуем ознакомиться с еще одной популярной проблемой – как заменить втягивающее реле на ВАЗ 2110 своими руками. Когда автомобиль перестал заводиться, первым делом нужно проверить исправность втягивающего реле.

Замена щеток генератора на ВАЗ 2110

1. Первым делом необходимо отсоединить клемму аккумулятора и снять генератор с автомобиля, хотя некоторые выполняют замену не снимая устройства.

2. Открываем крышку, которая является защитным кожухом.

3. После этого сразу отсоединяем проводок питания щеток, как это продемонстрировано на фотографии ниже.

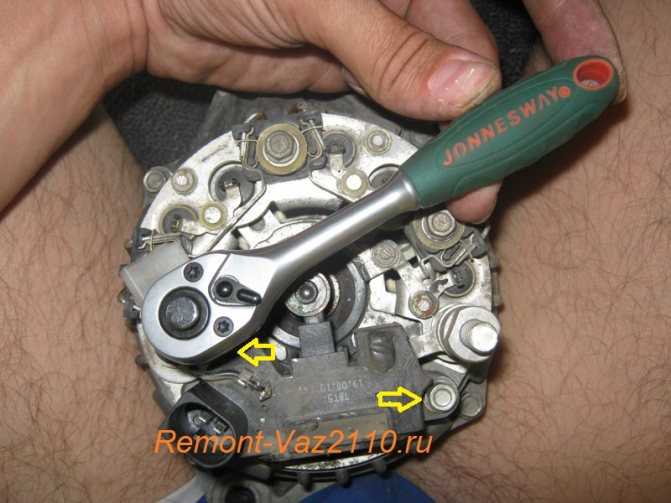

4. Теперь остается только лишь отвернуть два болтика, которые крепят необходимую нам деталь.

5. И откручиваем одну гайку ключом на 13, которая находится справа.

6. Теперь просто поднимаем регулятор напряжение и можно приступать к его замене. Стоит отметить, что прежде, чем устанавливать новые щетки, внимательно проверьте снятые: если их длина составляет менее 5 мм, то это говорит о чрезмерном износе и их нужно менять не раздумывая.

Стоимость новой детали на автомобили ВАЗ 2110 составляет не более 200 рублей, так что данный ремонт обойдется вам в сущие копейки. Согласитесь, что это лучше, чем покупать новый генератор.

Разборка, замена

Подготовив все необходимое можно приступать к работам. Последовательность действий такова:

Ставим ВАЗ-2110 в гараж или на площадку. Отсоединяем «минусовую» клемму с АКБ. От генератора отсоединяем всю проводку.

Отворачиваем фиксирующую гайку и регулировочный винт, полностью задвигаем генератор в сторону мотора и извлекаем его ремень. Откручиваем болты крепления регулировочной планки и извлекаем ее.
Забираемся под автомобиль. Демонтируем с авто переднюю часть защиты картера, откручиваем гайку нижнего крепления генератора, извлекаем болт и вытаскиваем генератор. Все последующие работы выполняются на снятом генераторе.

Откручиваем гайку крепления шкива. Сделать это можно несколькими способами. Первый из них – если в валу ротора проделано отверстие под шестигранник. При помощи шестигранника удерживаем вал, а накидным ключом отворачиваем гайку. Если таким способом не получилось послабить крепление шкива, используем второй способ. Сводится он к фиксации ротора при помощи отвертки. Ее устанавливаем в прорези, сделанные в роторе через вентиляционные отверстия. Зафиксировав ротор, ключом отворачиваем гайку. Если и таким способом не удалось ее открутить, пока оставляем попытки и переходим к дальнейшим работам.

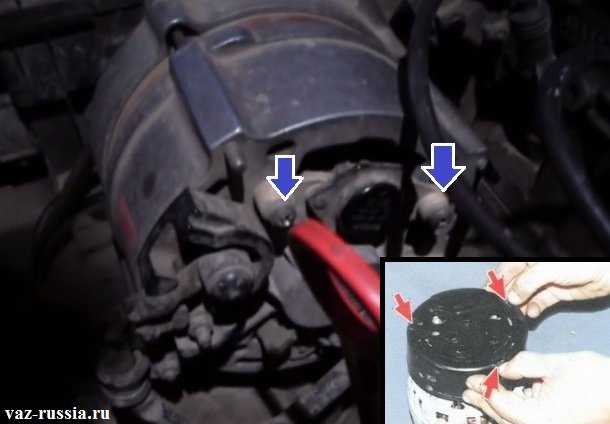

Снимает защитный кожух, установленный на заднюю часть генератора. Для этого оттягиваем три защелки и аккуратно извлекаем чехол.

Чтобы в ходе дальнейших работ не повредить элементы генератора, установленные в задней части (щетки, регулятор, диодный мост, конденсатор) их лучше снять, открутив болты их крепления.

Снимаем заднюю крышку. Она крепится к передней части при помощи 4 болтов. В некоторых моделях головки болтов сделаны под торцевой ключ на 8, у других – под крестовую отвертку. Предварительно эти болты заливаем WD-40, поскольку они часто закисают. Также наносим метку маркером положения задней крышки к передней. Можно это сделать заранее. Выкрутив болты отверткой аккуратно отжимаем заднюю крышку и снимаем ее. При этом задний подшипник должен остаться на валу.

Если перед этим снять шкив не удалось, после демонтажа задней крышки это сделать можно, зажав ротор в тисках. Если же шкив снят ранее, выбиваем ротор с передней крышки. Для этого на резьбу вала наворачиваем гайку, держа генератор переднюю крышку, ударяем валом с гайкой по деревянной подставке – ротор должен выйти с переднего подшипника. Откручиваем гайку и полностью извлекаем ротор.
Выбиваем подшипник с передней крышки. Для этого используем подходящий по размеру отрезок трубы или головку на 27 из набора ключей. Или с помощью трубы с подходящим диаметром. Если вы приобрели сразу крышку с подшипником, то будет на много проще.

Новый подшипник смазываем и забиваем в посадочное место при помощи старого. Старый подшипник используется как наставка, по нему наносятся удары молотком, пока новый элемент полностью не сядет на место. После этого развальцовываем края крышки, чтобы зафиксировать подшипник в ней.

Снимаем с вала задний подшипник. Для этого используем съемник. Если такого нет, можно воспользоваться обычным рожковым ключом большого размера. Одну губку ключа заводим под подшипник, ротор при этом будет играть роль упора. Используем ключ как рычаг, нанося несильные удары по нему молотком. Ключ необходимо перемещать по кругу, чтобы при снятии он не шел на перекос.

Сняв или сбив задний подшипник, на его место устанавливаем новый. Набиваем его до места расположения при помощи наставки из трубки или торцевого ключа

Важно, чтобы при посадке диаметр трубки или ключа был равен диаметру внутренней обоймы подшипника.

Перед сборкой еще раз качественно промазываем новые подшипники.

Признаки неисправности опорного подшипника передней стойки и порядок его замены

Проверка щеток генератора ВАЗ 2110

Также на износ щёток указывают следующие признаки:

  • Спонтанное отключение электроники без видимых причин
  • Падение напряжения в бортовой сети
  • Быстрая разрядка аккумуляторной батареи, которая после этого отказывается заряжаться

Эти проблемы сигнализируют о том, что генераторные щётки нужно срочно заменить. В противном случае автомобиль станет просто бесполезен и даже опасен. Не бойтесь, устранить проблему гораздо проще, чем кажется! Но для начала нужна правильная диагностика. Вдруг причина неприятностей окажется не в щётках?

В первую очередь, проверить состояние щёток можно визуально. Для этого потребуется обесточить и снять сам генератор и посмотреть, насколько выступают щётки из корпуса держателя. Если их уже не видно, значит, они стёрлись и подлежат замене. Также для проверки состояния щёток можно применить электрический мультиметр, который есть в гараже у многих автомобилистов. Это прибор, измеряющий как напряжение тока, так и электрическое сопротивление. Достаточно переключить тестер в режим омметра.

Затем нужно взять 12-вольтовую лампу с двумя проводами и подсоедините их к клеммам B+ и D+ автомобильного генератора. Щупы мультиметра прикладываем к разным концам щётки. Исправная щётка имеет сопротивление 0,05 Ом. Если это значение выше, щётки пора менять.

Замена щёток на ВАЗ-2110

Для того, чтобы снять щётки с генератора лучше всего сначала снять сам генератор. Для этого понадобятся:

  • Гаечный ключ на 13
  • Торцовый ключ на 8
  • Плоская отвёртка
  • Ключ на 10

Непосредственно для демонтажа генератора нужны ключи на 10 и на 13. В процедуре снятия генератора на «десятках» с 8-клапанными и 16-клапанными моторами есть отличия. В машине с 8-клапанным двигателем устройство можно достать сверху открыв капот, а вот на авто с 16-клапанным движком придётся снимать защиту картера и проводить демонтаж генератора находясь под днищем автомобиля.

Перед тем, как искать генератор, нужно отсоединить минусовую клемму аккумуляторной батареи. После этого можно приступать к демонтажу. Сперва, открутите гайку на плюсовом контакте генератора (B+).

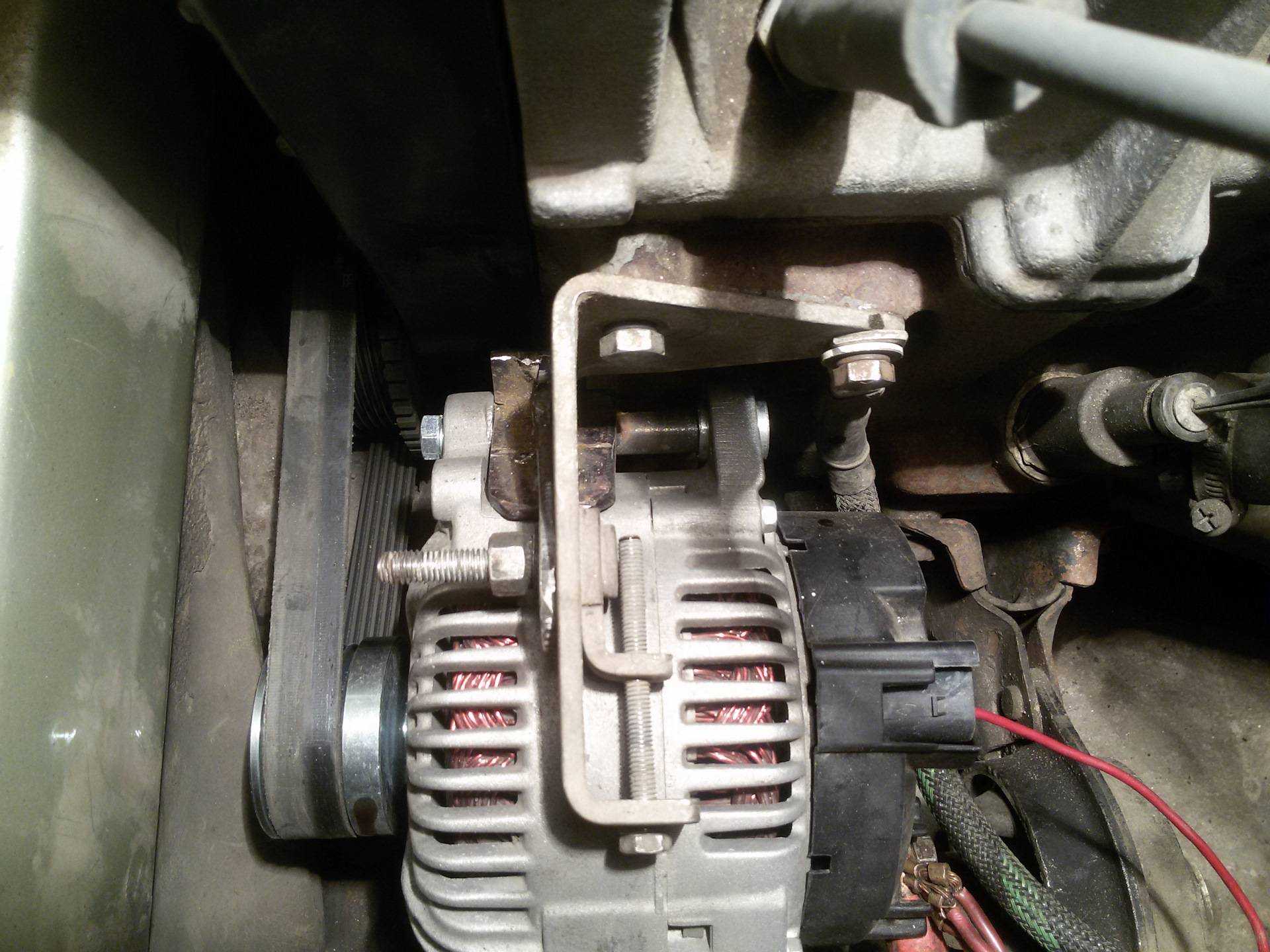

Пора приниматься за ременный привод генератора. Ослабьте нижнюю гайку с помощью ключа на 13.

То же самое сделайте с верхней гайкой.

Ослабьте болт натяжителя и снимите генераторный ремень. Открутите полностью крепежные болты генератора.

Выкрутите регулировочный болт и снимите натяжную планку

После этого генератор можно вытащить из подкапотного пространства.

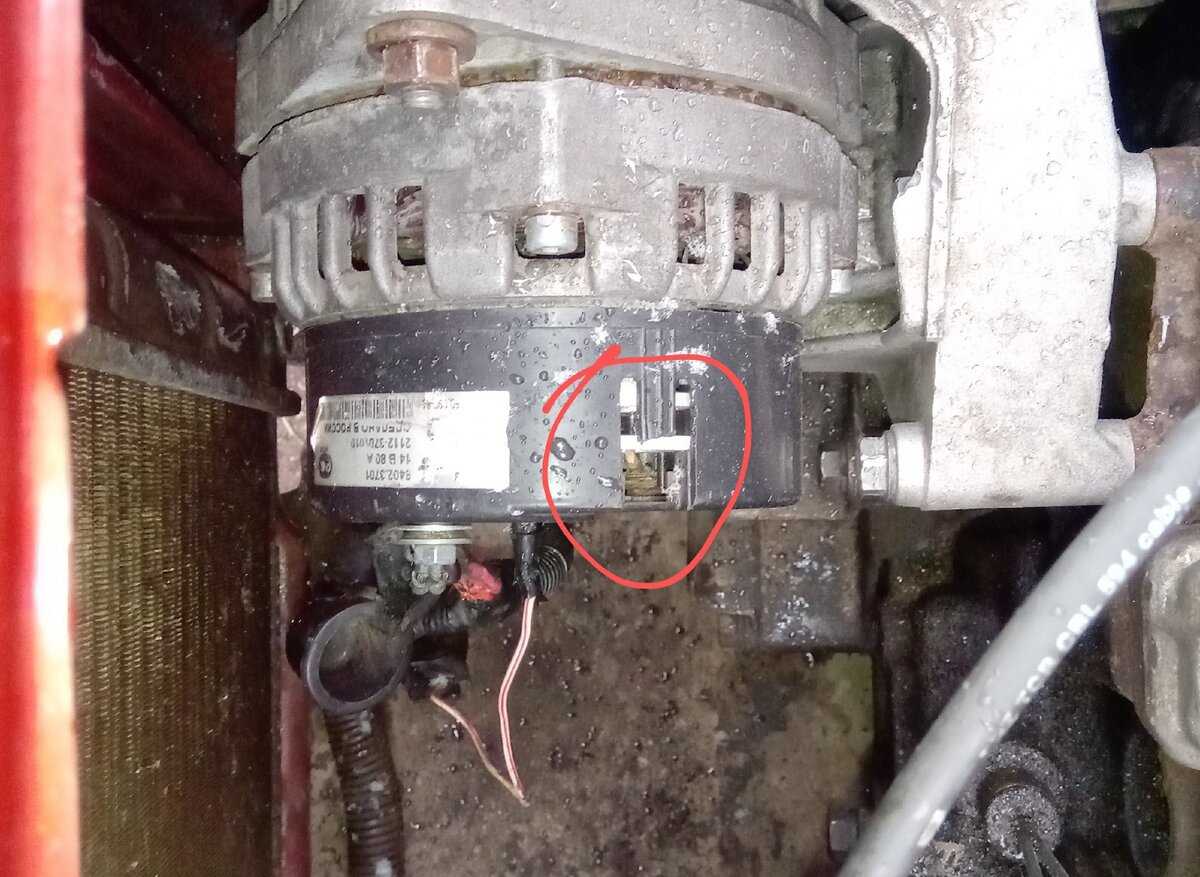

Часто спрашивают, а можно ли заменить щётки, не снимая генератора. Можно, но это будет гораздо сложнее, так как есть риск потерять значимые детали и повредить устройство. Кроме того, подобный трюк вряд ли пройдёт на 16-клапанном моторе, где даже просто подобраться к генератору уже нелёгкая задача.

Щёточный узел крепится на генераторе всего одним болтом, но для того, чтобы его достать, потребуется к стандартному набору инструментов добавить карданный шарнир с удлинителем и снять аккумулятор. Для начала рукой отсоедините от генератора все подключенные к нему провода и контакты. Помогайте себе плоскогубцами по необходимости. После этого карданным шарниром выкрутите болт щёткодержателя и постарайтесь его не потерять. После этого вставьте в держатель новые щётки и закрутите болт на место. Если будет трудно, — делайте замену щёток первым способом, сняв генератор.

ЗаключениеАвтомобиль как живой организм — все его детали требуют за собой бережного ухода и аккуратного обращения.

Но, как и человеческий организм, машина иной раз дает «сбои».

Выход из строя электрического генератора может доставить массу проблем автовладельцу,

но в его ремонте нет ничего сложно, и уж тем более, нет ничего такого, с чем бы не справился мужчина.

Замена

Процедуру нельзя назвать сложной, но здесь очень важно четко следовать инструкциям. Опираясь на наши рекомендации, а также видео уроки, вы сможете без особых проблем самостоятельно выполнить замену

О том, какие подшипники стоят на генераторах ВАЗ 2110 вы уже узнали, приобрели комплект новых запчастей, потому можно приступать к ремонту.

Демонтажные работы

Передний подшипник

Немного открутите крепежную гайку на генераторе, а также приоткрутите регулировочный болт.
Сбросьте ремень генератора, и запустите мотор. Это позволит вам убедиться, что проблема заключается именно в генераторе.
Если шум пропал, тогда двигаемся дальше. Впереди вас ждет еще много работы.
Переходим к аккумуляторной батареи, с которой следует снять минусовую клемму

Это важно с точки зрения безопасности и защиты от случайного короткого замыкания в процессе ремонта.
Когда клемма снята, открутите все провода, идущие на ваш генератор.
Если у вас есть защита картера, открутите крепежные болты и снимите ее. Так вы сможете добраться до нижнего крепления генератора и снять устройство

Достаньте генератор, просовывая его через подкапотное пространство.
Используя обычную отвертку или другой подручный инструмент, вам нужно заблокировать ротор генератора и открутить после этого шкив.
Следующий шаг — поиск специальных защелок. Оттянув их в сторону, вам удастся демонтировать корпус устройства.
Далее откручиваются щетки генератора, а также крепежные болты, удерживающие половинки узла генератора. Всего этих болтов там должно быть 4 штуки.
Рекомендуем нанести метки на обе половинки корпуса генератора, чтобы не возникло проблем в процессе обратной сборки.
Плоской отверткой подденьте крышку и снимите ее.
Практика показывает, что ротор с подшипника передней крышки удобнее снимать следующим способом. Берется гайка и накручивается на резьбу ротора. Затем ударяйте под ней молотков, предварительно подставив деревянный брусочек.
Найдите деталь, диаметр которой будет совпадать с диаметром извлекаемого подшипника. К примеру, может отлично подойти головка на 27 миллиметров.
Аккуратно начинайте постукивать по элементу, чтобы подшипник вышел со своего посадочного места.
Возьмите новый подшипник и подготовьтесь к обратной установке.
Первым делом нужно обработать новый подшипник смазкой, чтобы он прослужил максимально долго и надежно.
Дабы установить новый компонент, вам потребуется старый подшипник. Поставьте его сверху нового устройства и легкими ударами молотком выполните установку.

Все, передний подшипник демонтирован и заменен. Переходим к заднему.

Запрессовка

Задний подшипник

  • Чтобы демонтировать задний элемент, вам потребуется специальный съемник;
  • При отсутствии съемника придется выбивать компонент зубилом. Альтернативный вариант — это прут из металла и мощная, крепкая отвертка;
  • Выбранным инструментом наносятся удары молотком по подшипнику. Тут обязательно нужно перемещаться по поверхности, двигаясь в противоположном направлении;
  • Некоторые легко справляются с демонтажем, используют обычный крепкий рожковый ключ;
  • Теперь возьмите головку, которой вы снимали передний подшипник, и старый извлеченный элемент генератора. С их помощью забивается на свое посадочное место новый подшип;
  • Если этот метод вам не нравится, используйте трубчатый ключ или трубу из металла, диаметр которой соответствует диаметру заднего подшипа.

Закончив работу, вам остается только собрать узел, действия в обратной последовательности. Начинать следует с передней крышки генератора, после чего идут все остальные компоненты узла.

Если тщательно изучить инструкцию, посмотреть обучающие видео, понять устройство и принцип работы генератора, замена его подшипников станет для вас достаточно простой ремонтной работой, которая займет не более часа вашего времени.

Завершив замену, обязательно проверьте машину на предмет отсутствия шумов. Если все сделали правильно, следующая операция по смене подшипников потребуется не скоро.

Заменить подшипник генератора на ВАЗ-2112 достаточно просто своими руками. Однако для совершения процесса потребуются некоторые познания в конструкции автомобиля и автоэлектрике

Особое внимание стоит уделить на качество детали, поскольку комплектующие низкого качества выходят из строя намного быстрее, чем более дорогие качественные

Щетки генератора – замена простым способом + Видео

Щетки генератора являются важным элементом автомобильной системы подачи электротока и его отвода. Без их участия генератор автомобиля не сможет вырабатывать напряжение.

Щетки генератора – информация об элементе

Интересующие нас щетки изготавливаются из графита, поэтому их часто называют угольными. Они используются не только на авто с двигателем внутреннего сгорания, но и на самых разнообразных механизмах и машинах, оснащенных электрическим двигателем (станки, грузоподъемные аппараты, городской общественный транспорт и так далее). Самыми распространенными считаются щетки ЭГ-4.

Эта марка подходит для установки на многие машины разных лет выпуска, так как она имеет стандартные эксплуатационные параметры. Реже используются другие изделия (например, ЭГ-61), которые характеризуются высоким запасом прочности за счет их пропитки особыми композициями.

Генератор и щетки на него на отечественных автомобилях находятся под правой передней фарой вашего «железного коня». Найти их несложно. Достаточно открыть капот, чтобы увидеть генератор – на поверхность выходит его обмотка и две крышки, внешне похожие на консервные банки.

Когда нужно менять щетки генератора?

При плановых ТО мелким элементам генератора внимания, конечно же, никто не уделяет. Именно по этой причине поломка его щеток всегда становится неожиданностью для водителя. Специалисты советуют через 50 тысяч километров пробега (либо один раз в четыре года) обязательно проверять их исправность и функциональность, и тогда никаких проблем с эксплуатацией генератора не возникнет.

Примечательно, что проверить щетки (и при необходимости поменять их) вы можете без демонтажа достаточно-таки громоздкого генератора. Кроме того, о потребности заглянуть под капот авто и проверить графитовые щетки вам могут просигнализировать следующие симптомы:

  • непредсказуемое отключение электронных устройств в транспортном средстве, происходящее по непонятным причинам;
  • снижение освещенности салона машины и внешних источников света;
  • снижение напряжения;
  • разряжающийся неоправданно быстро автомобильный аккумулятор, который, к тому же, затем очень трудно (а иногда и невозможно) зарядить.

Любой из указанных симптомов говорит автомобилисту о том, что ему, вероятнее всего, требуется снять старые щетки и установить вместо них новые. Проверить старые изделия на функциональность вы можете очень просто. Следует откинуть от АКБ «минус», снять регулятор напряжения и визуально оценить, на какую высоту выдаются из своего «укрытия» интересующие нас графитовые детали. Щетки нужно срочно поменять в том случае, когда их высота составляет менее пяти миллиметров.

Замена щеток генератора – от А до Я

Сразу скажем, что данная операция очень простая и не требует от водителя особых умений. Сначала, как уже было сказано, требуется откинуть «минус» с аккумуляторной батареи, затем демонтировать регулятор (он располагается по отношению к генератору с противоположной стороны), после чего выполнить следующие действия:

  • Тщательно очистить от сажи и пыли гнездо держателя, а также прижимные пружины и контактное кольцо. Эта операция выполняется при помощи щетки с мягким ворсом. Иногда может потребоваться и притирка графитовых щеток к коллектору при помощи стеклянной мелкой шкурки (ее зернистость должна быть около 100).
  • Установить новые изделия и убедиться в том, что они свободно перемещаются в щеткодержателе.
  • В обратном порядке собрать узел, а затем подсоединить к АКБ ранее окинутый провод.

Если же вы купили сборную конструкцию (регулятор плюс щетки), ее монтаж также не вызывает никаких проблем.

Отключаете «минус», с «плюсового» провода снимаете колпачок, сделанный из резины, после чего демонтируете блок, открутив гайку-крепеж. Затем нужно будет удалить пластиковый кожух и снять три пружинных фиксатора, располагающиеся по периметру блока. Используя крестовидную отвертку, раскручиваете щетки вместе с регулятором напряжения, а все провода, ведущие к нему, отсоединяете. Монтируете приобретенную сборную конструкцию на освободившееся место. Операция завершена!

carnovato.ru

Признаки неисправности РН

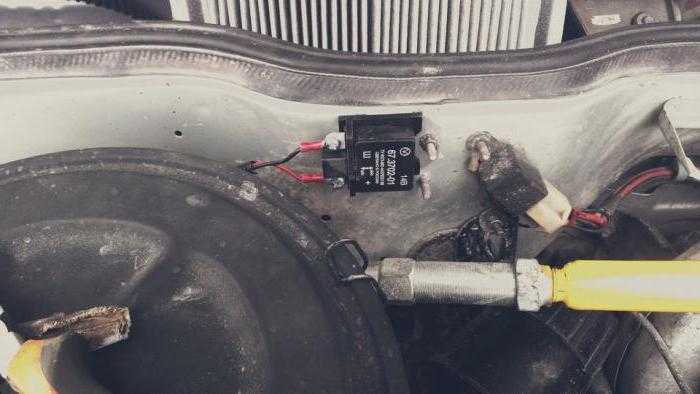

В автомобилях ВАЗ-2110 регулятор напряжения ломается довольно редко, но если это случается, признаками его неисправности могут быть:

  • Выход из строя подсветки панели управления.
  • Превышение величины напряжения заряда АКБ.
  • Недостаточное напряжение заряда аккумулятора.

При поломке реле-регулятора напряжения ВАЗ-2110 возможно перегорание предохранителей, отвечающих за безопасность цепи питания панели приборов. Если лампы подсветки при включении зажигания не загорелись, существует вероятность того, что виновен в этом именно РН.

То же самое можно предположить, и когда стрелка вольтметра, показывающая уровень зарядки аккумулятора, отклоняется от своей привычной позиции, т. е. показывает больший или меньший вольтаж.


Именно этот симптом чаще всего проявляется, когда реле-регулятор напряжения генератора ВАЗ-2110 выходит из строя. И если во втором случае он может стать причиной только разряда АКБ, то в первом это грозит закипанием электролита и разрушением пластин аккумулятора.

Как снять (заменить) диодный мост генератора?


Снимем диодный мост генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 и самостоятельно заменим его. Для этого придется снять сам генератор с двигателя и частично разобрать его. Других, более простых способов замены диодного моста нет.

— Ключи или головки на «8», «10», «17», «19»

— Крестовая и шлицевая отвертки

Подготовительные работы

— Снимаем генератор с двигателя автомобиля


Ключом на «17» ослабляем затяжку гайки крепления генератора к регулировочной планке — один из моментов его снятия с двигателя

— Очищаем его от грязи

Как снять диодный мост генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099?

Порядок работы для генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 следующий.

— Снимаем регулятор напряжения генератора

Для этого выдергиваем из него наконечник провода и крестовой отверткой отворачиваем два винта его крепления к задней части генератора. После чего снимаем, вынув его из посадочного отверстия.


Снимаем регулятор напряжения генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Снимаем конденсатор

Ключом на «10» отворачиваем гайку крепления наконечника провода конденсатора к выводу «30» генератора. Снимаем наконечник. После чего шлицевой отверткой отворачиваем винт крепления конденсатора к задней части генератора. Снимаем его.


Снимаем конденсатор с генератора 37.3701 автомобилей ВАЗ 2108. 2109, 21099

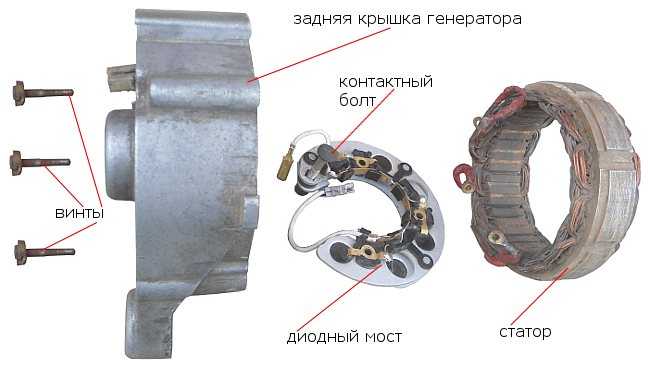

— Разъединяем половинки корпуса генератора

Помечаем их взаимное положение маркером или краской, чтобы не ошибиться при сборке. Ключом на «10» отворачиваем четыре гайки крепления стяжных болтов половинок корпуса. Снимаем гайки и граверные шайбы под ними.


Отворачиваем гайки стяжных болтов корпуса генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Разъединяем половинки корпуса слегка стукнув по ним молотком.

Если разъединить половинки корпуса не получается можно постучать по якорю генератора выколоткой из мягкого металла через окно под регулятор напряжения или, навернув на резьбу вала гайку, и зажав ее в тисках, резким движением вверх сдернуть заднюю часть корпуса с вала.

— Отсоединяем статор генератора

Обмотки статора имеют три вывода (клеммы) которые крепятся болтами к задней части генератора. Отворачиваем три гайки этих болтов при помощи ключа на «8». Извлекаем болты. Поддев отверткой статор отсоединяем его от корпуса генератора.


Отсоединяем клеммы обмоток статора генератора 37.3701

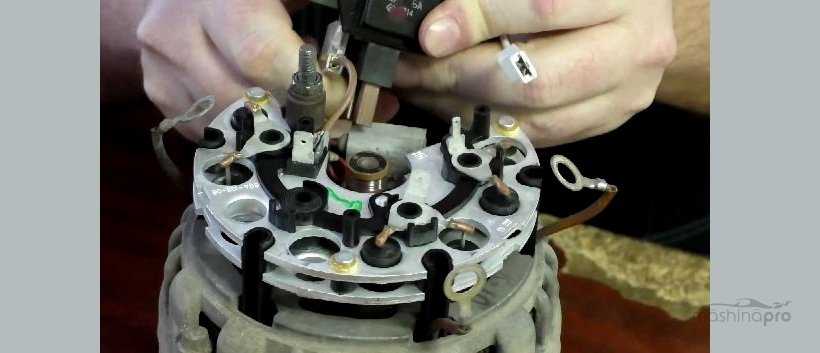

— Снимаем диодный мост (выпрямительный блок) генератора

Сначала отсоединяем наконечник контакта вывода «67» дополнительных диодов, нажав на его язычок тонкой шлицевой отверткой и утопив во внутрь пластмассового корпуса. Так как винты крепления клемм статора одновременно крепят и диодный мост, а они у нас уже откручены, остается просто извлечь его из корпуса вместе с контактным винтом. После чего винт и диодный мост рассоединяем.


Снимаем диодный мост генератора

В случае необходимости снятый диодный мост проверяем на наличие короткого замыкания и «обрыв» (т. н. диодный тест). См. «Проверка снятого диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Для замены диодного моста генератора 9402.3701 автомобилей ВАЗ 2108, 2109, 21099 в отличие от генератора 37.3701 не нужно практически полностью производить разборку. Достаточно снять генератор, отсоединить его заднюю защитную крышку, снять регулятор напряжения с конденсатором и отсоединить диодный мост, отвернув винт его крепления и три винта крепления обмоток статора.

Источник

Когда может потребоваться замена щеток генератора

Производитель требует осуществлять замену щеток генератора на автомобиле ВАЗ-2110 каждые 50 тысяч километров пробега либо каждые 4 года (все зависит от того, что наступит раньше). Но данная процедура может потребоваться вам и при возникновении любых перечисленных ниже симптомов некорректной работы бортовой сети:

  • самопроизвольное уменьшение яркости свечения фар;
  • периодическое отключение прикуривателя, автомагнитолы ламп подсветки приборной панели;
  • резкое падение напряжения в сети;
  • отключение всей электроники, находящейся на борту автомобиля;
  • быстрая разрядка АКБ и возникновение проблем с восстановлением ее заряда.

Если вы заметили хотя бы один из этих симптомов, имеет смысл проверить, не износилась ли щетка генератора, работает ли это устройство корректно.

Кроме того, можно провести простую диагностику одним из следующих способов:

  • визуальная оценка состояния щеток. Они должны немного выступать из корпуса держателя. Если этого не наблюдается, износ налицо;
  • измерение сопротивление щеток. Оно должно составлять не более 0,05 Ом. В противном случае деталь нуждается в замене.

При выявлении проблем требуется срочно устанавливать новую деталь, так как дальнейшая безопасная эксплуатация машины не представляется возможной.

Дворники на фары

Некоторые владельцы «семёрок» для удобства пользования головным светом устанавливают дворники на фары. С помощью этих элементов отпадает необходимость постоянной очистки оптики от грязи вручную, что особенно актуально в дождливую погоду. Для внедрения механизма потребуется следующий перечень:

  • двигатели фароочистителей 2 шт. (левый и правый);
  • две переходные планки;
  • поводки щёток;
  • щётки;
  • бачок омывателя с двумя насосами;
  • пятиконтактное реле;
  • проводка с колодками;
  • электроклапан от «восьмёрки»;
  • тройник и трубка омывателя около 2 м.

Что касается самих щёток, то их можно установить как от ВАЗ 2107, так и от ВАЗ 2105.


Основными элементами для оснащения фар дворниками являются моторчики, поводки, щётки, бачок с насосами, электроклапан, реле и проводка

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
