Как заменить лампочку ближнего света на volkswagen passat?

Противотуманные фары Volkswagen Passat В3, В5, В6, СС

Немецкий автопром выпускает среднеразмерный Фольксваген Пассат с 1973 года. С тех пор автомобиль претерпел несколько модернизаций и рестайлингов:

  • 1988 г. – дебют в Европе третьего поколения Б3.
  • 1997-1999 гг. – выходит пятое поколение Пассат – Б5.
  • 2005 г. – на Женевском автосалоне представлен Б6.
  • 2008 г. – Детройтский салон выставил 4-дверное купе на базе Б6 – Passat CC.

Штатные ПТФ начали устанавливать с WV Passat Б6, а версия с кузовом СС укомплектована также и задними противотуманными фонарями. В предшествующих моделях все подготовлено под монтаж новых модулей.

ПТФ на Пассат. Источник фото: https://passatworld.ru/showthread.php/227495-Ustanovka-bi-linzovanyh-protivotumannyh-far(PTF)-na-Passat-B6

Нюансы:

  • Для ПТФ Passat B5 на центральной консоли предусмотрено место для кнопки, оно закрыто заглушкой. Водителю остается купить клавишу ESP и фару – подходит от Пассат Б5+.
  • Двухконтактный разъем на противотуманки Пассат Б3 висит над расширительным бачком. В блок предохранителей нужно вставить реле.

ПТФ на Volkswagen Passat В3, В5, В6, СС – дополнительные оптические модули, которые излучают белый или насыщенный желтый свет. Плоский луч широко ложится над дорожным полотном, хорошо освещает пространство перед машиной. Свет ПТФ не рассеивается, не кристаллизуется от капель воды.

Водители оценили достоинство опции, поэтому устанавливают приборы на автомобили своими руками.

Аналоги: производители и цены

Аналоги оптических противотуманных приборов, популярные в России, производятся в Китае. Изделия с артикулами и ценами:

  • Пассат Б5, тюнинг-фара левая – VWPAS97-070-L – цена 1 100 руб.
  • Пассат Б5, тюнинг-фара правая – VWPAS97-070-R – цена 1 100 руб.
  • Пассат Б6, противотуманная фара левая – VWPAS05-071-L – цена 750 руб.
  • Пассат Б6, противотуманная фара правая – VWPAS05-071-R – цена 890 руб.

Продукция DEPO идет под каталожными номерами:

  • Пассат Б5, противотуманная фара правая – 441-2016R-UQ – цена 1 640 руб.
  • Пассат Б6, противотуманная фара левая – 441-2034L-UE – цена 2 780 руб.
  • Passat CC, противотуманная фара левая – 446-2003L-UQ – цена 1700 руб.

Предохранители Фольксваген Пассат B5

Главная • Volkswagen • Passat B5 • Электрика

Основной блок предохранителей на Фольксваген Пассат расположен с левой стороны панели приборов, сам блок предохранителей приведен на рисунке ниже:

Визуальная проверка целостности предохранителя Фольксваген Пассат

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Предохранители Фольксваген Пассат по цветам в зависимости от тока

Реле Назначение 1 Реле дополнительного отопителя, J485 53 2 Свободно 3 Реле вентилятора подачи свежего воздуха, J13 404 , только модели с дополнительным отопителем 4 Свободно 5 Реле топливного насоса 2.

Номер Назначение
1 Вентилятор радиатора
2 Сцепление
3 Магнитная муфта компрессора кондиционера
4 Питание системы кондиционирования
5 Топливный насос на дизелях
6 Подсветка салона
7 Фары
8 Свечи накаливания
9 Не используется
10 ПТФ
11 Релюшка бортовой системы связи
12 Питание стартера
13 Блокировка стартера

Замена ламп

Индикатор неисправности лампы накаливания

Индикатор на комбинации приборов загорается при выходе из строя какой-либо лампы накаливания наружного освещения.

Контроль исправности ламп наружного освещения

Сигнальная лампа загорается при неисправности одной из ламп наружного освещения автомобиля (например, левой лампы дальнего света). Дополнительно может появиться сообщение на дисплее комбинации приборов, информирующее или призывающее к определенным действиям.

Предупреждение о выходе из строя светодиода в одном из задних фонарей не поступает. Однако, если откажут все светодиоды, загорается сигнальная лампа .

Контроль исправности ламп на прицепе

Если к автомобилю со штатным тягово-сцепным устройством правильно подсоединен кабель от прицепа, то под контролем находятся и определенные лампы накаливания на прицепе.

При правильно присоединенном прицепе осуществляется постоянный контроль за исправностью светотехники прицепа. Сигнальная лампа на комбинации приборов загорается при выходе из строя какой-либо лампы накаливания задних фонарей прицепа. Дополнительно может появиться сообщение на дисплее комбинации приборов, информирующее или призывающее к определенным действиям.

На отказ лампы указателя поворота на прицепе указывает ускоренное мигание индикатора указателя поворота ( ) на комбинации приборов. Дополнительно может появиться сообщение на дисплее комбинации приборов, информирующее или призывающее к определенным действиям.

При контроле исправности ламп накаливания на прицепе, сигнальная лампа загорается:

  • При неисправности ламп всех указателей поворота на одной стороне.
  • При выходе из строя заднего габаритного огня на одной стороне (на некоторых моделях также и при выходе из строя лампы освещения номерного знака).
  • При выходе из строя обоих сигналов торможения.

Не находятся под контролем лампы противотуманного фонаря и фонаря заднего хода на прицепе, так как такие фонари имеются не на всех прицепах. Если на одной стороне прицепа несколько ламп накаливания, то при выходе из строя одной лампы, сигнал не поступает.

Информация и указания по технике безопасности при замене ламп накаливания

Замена ламп накаливания требует определенных навыков.

Менять неисправные лампы, как правило, следует на сервисном предприятии. Дело в том, что перед заменой лампы следует снять некоторые детали. Это касается, в особенности, тех ламп, замена которых осуществляется из моторного отсека.

Поэтому мы рекомендуем поручить замену ламп сервисному предприятию Volkswagen или, в неотложных ситуациях, обратиться к другим специалистам.

Перед заменой лампы накаливания следует проверить соответствующий предохранитель. Перегоревший предохранитель может быть причиной выхода лампы из строя.

Замена лампы переднего габарита фольксваген пассат в6

Галогеновые лампы Особенности конструкции этих ламп делают их весьма опасными. Для того чтобы уберечься от травм следует менять их в перчатках и защитных очках.

Ксеноновые лампы Этот тип осветительных приборов опасен из-за подающегося на них высокого напряжения. Главной мерой безопасности при их установке является отключения контактов от батареи и выключение фары. Как только снятие старой детали и установка новой лампы будет проведена, понадобится кратковременное включение.

Оно поможет избавиться от остаточного напряжения.

Для замены ксеноновых ламп Пассат Б6 специалисты советуют воспользоваться резиновой обувью или ботинками с резиновой подошвой. Как поменять лампочки в фарах на Фольксваген Пассат Б6 Мелкий ремонт можно провести своими как поменять лампочку габарита фольксваген пассат б6, цена запчастей невысока, что также является большим плюсом. В данном обзоре мы рассмотрим, как заменить лампы ближнего света в самых распространенных модификациях, процесс довольно прост, и вы справитесь с работой без особых проблем, достаточно ознакомиться с нижеприведенными рекомендациями.

Проверка предохранителя В первую очередь необходимо открыть блок предохранителей, на крышке чаще всего есть схема, на которой указано, за что отвечает каждый из элементов, найдите нужный и убедитесь, что с ним все в порядке, если имеются сомнения, лучше сразу произвести замену Осмотр соединений Этот пункт особенно касается автомобилей с пробегом, со временем фишки и разъемы могут ослабиться и не обеспечивать контакта, поэтому нужно проверить их на целостность и надежность, заодно осмотрите провода машины и их состояние как поменять лампочку габарита фольксваген пассат б6 местах подключения, они могут также повреждаться Проверка напряжения Конечно, это мероприятие делают далеко не все, но если у вас есть вольтметр, то можно качественно разобраться в как поменять лампочку габарита фольксваген пассат б6 Если вы поменяли лампы, а света нет, то данная операция обязательна к проведению Важно!

Конечно, в зависимости от модели могут быть те или иные нюансы при подготовке к работе, мы рассмотрели лишь основные операции, которые рекомендуется провести для того, чтобы точно убедиться, что в отсутствии света виновата именно лампочка.

С помощью вольтметра вы своими руками сможете провести качественную диагностику Как проводится замена Мы рассмотрим три поколения автомобилей, наиболее распространенные на наших дорогах, работы в целом схожи, но существуют определенные нюансы, о которых следует помнить.

Пассат Б3 Сразу отметим, что лампы ближнего и дальнего света в Пассате B3 меняются схожим образом, отличается лишь место их расположения.

Инструкция по замене выглядит следующим образом: В первую очередь требуется снятие клеммы аккумулятора, это делается всегда при проведении работ с электрооборудованием автомобиля. Если необходимо добраться до правой фары, то снимается воздухозаборник воздушного фильтра, делается это весьма просто и быстро, поэтому останавливаться на этой операции мы не будем.

Что касается левого блока, то, чтобы обеспечить свободный доступ к корпусу, потребуется снять аккумуляторную батарею. Места под капотом у данной модели много, поэтому вы легко доберетесь до нужных элементов, но если требуется осмотр всей фары и ее ремонт, то снятие также не как поменять лампочку габарита фольксваген пассат б6 больших затруднений, крепления хорошо видны, не забудьте отсоединить колодки проводов. Простая конструкция обеспечивает высокую ремонтопригодность Если пропал свет ближний в Пассате Б3 одновременно в двух фарах, то скорее всего лампочки ни при чем, нужно в первую очередь проверить подрулевой переключатель, чаще всего, как показывает практика, проблема именно в.

Как поменять лампочку габаритов на Фольксваген Пассат б6

Не включается ближний свет в Пассат Б3 или Б4? В первую очередь проверьте подрулевой переключатель Что касается лампочек, то работа производится быстро и просто: После снятия неисправный элемент меняется на новый, и работы производятся в обратном порядке. Если не горит ближний свет в Пассате Б3, то устранить неисправность можно и самостоятельно ввиду простоты системы, более поздние модели уже сложнее в этом плане.

Снятие фары без снятия бампера и ремонт креплений

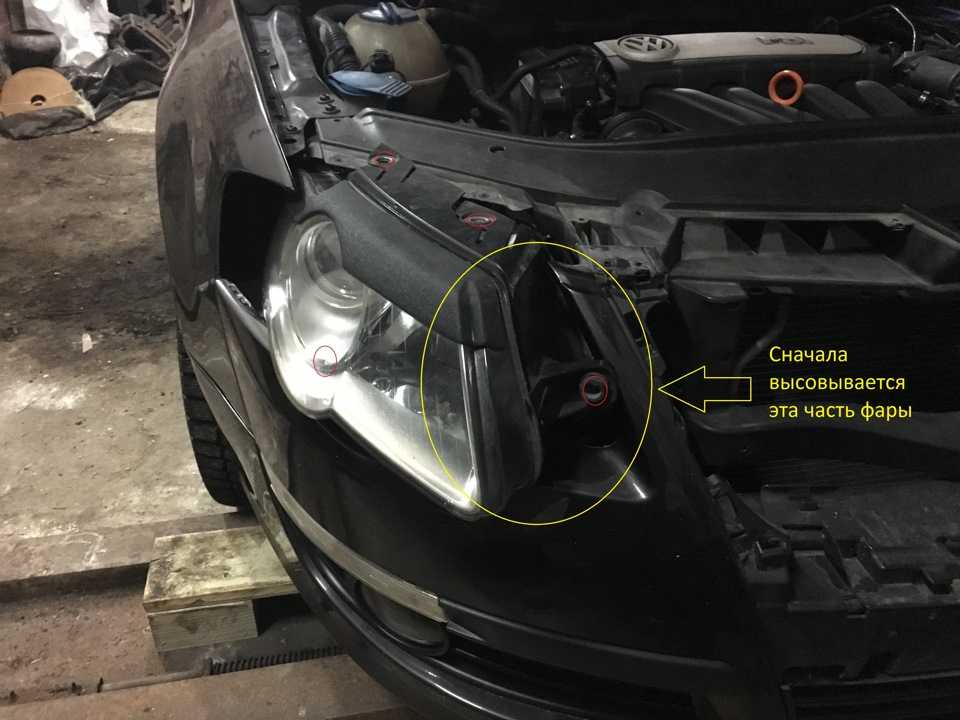

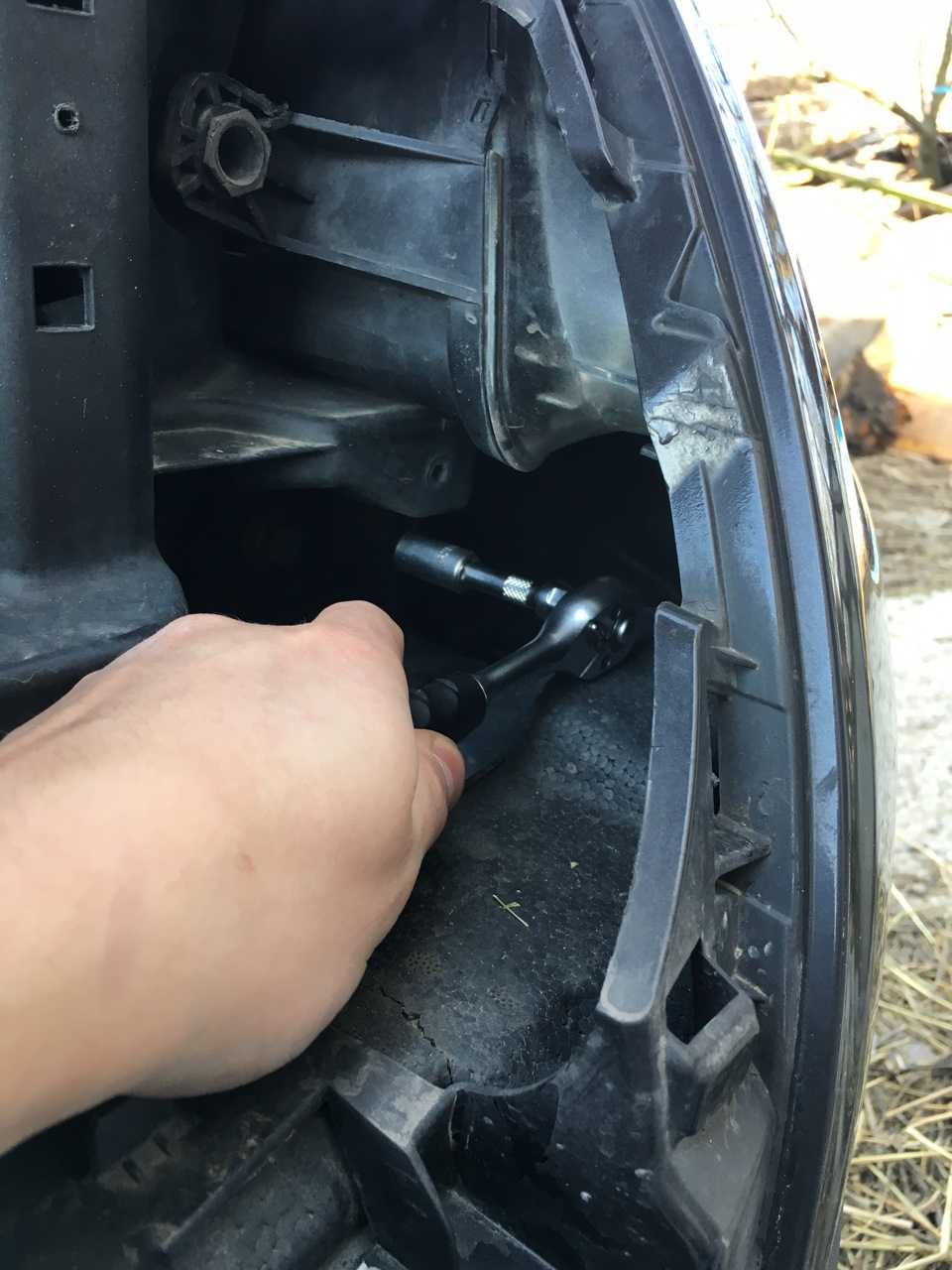

Здравствуйте, хочу рассказать как можно без снятия бампера снять фару, может кому полезно будет:)))Все началось с того что мне часто надо было снимать фары, а каждый раз снимать бампер не хотелось и долго было, пока все по раскручиваешь.Сперва снимаем переднюю решотку, откручиваем все видимые болты

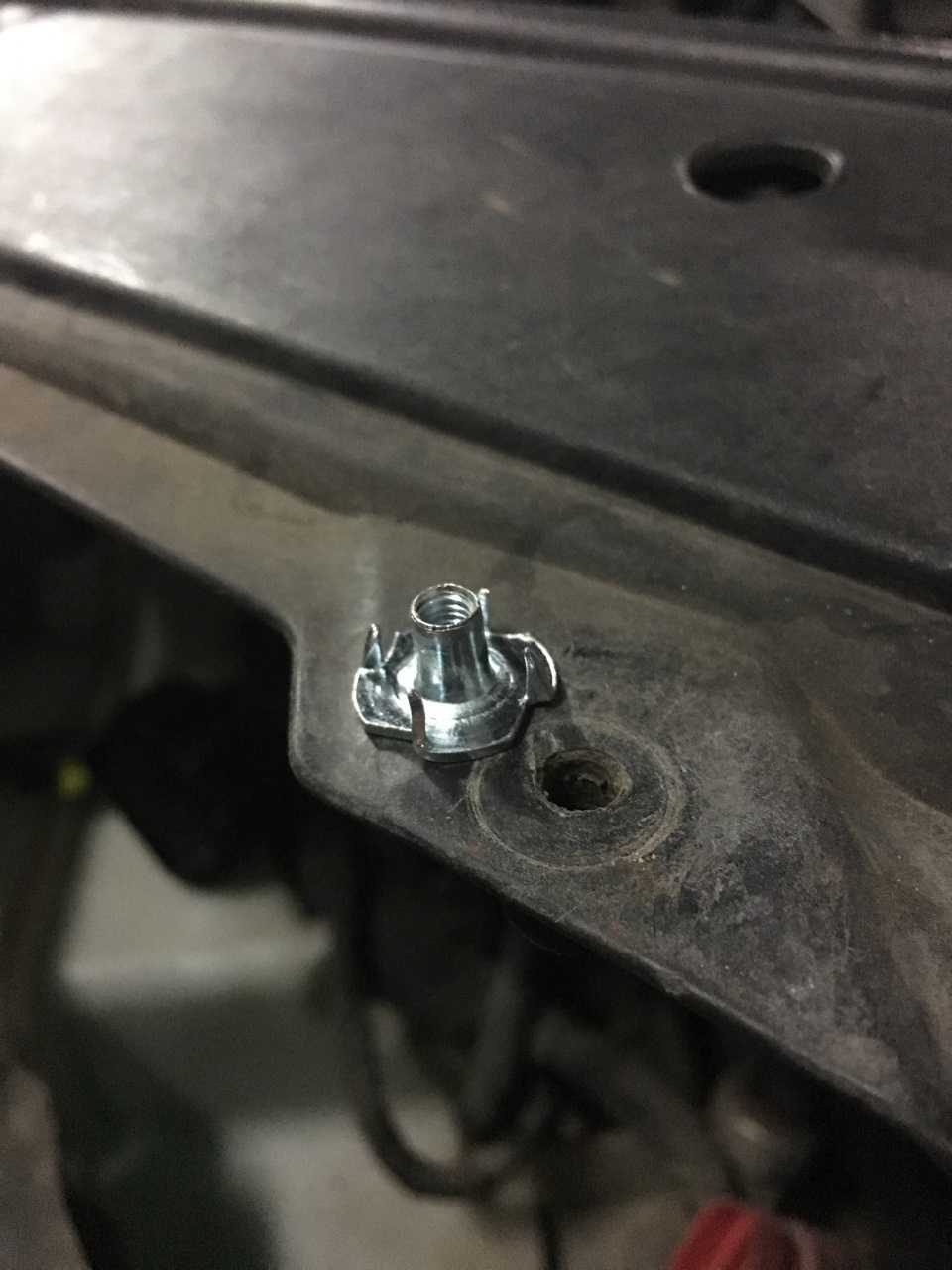

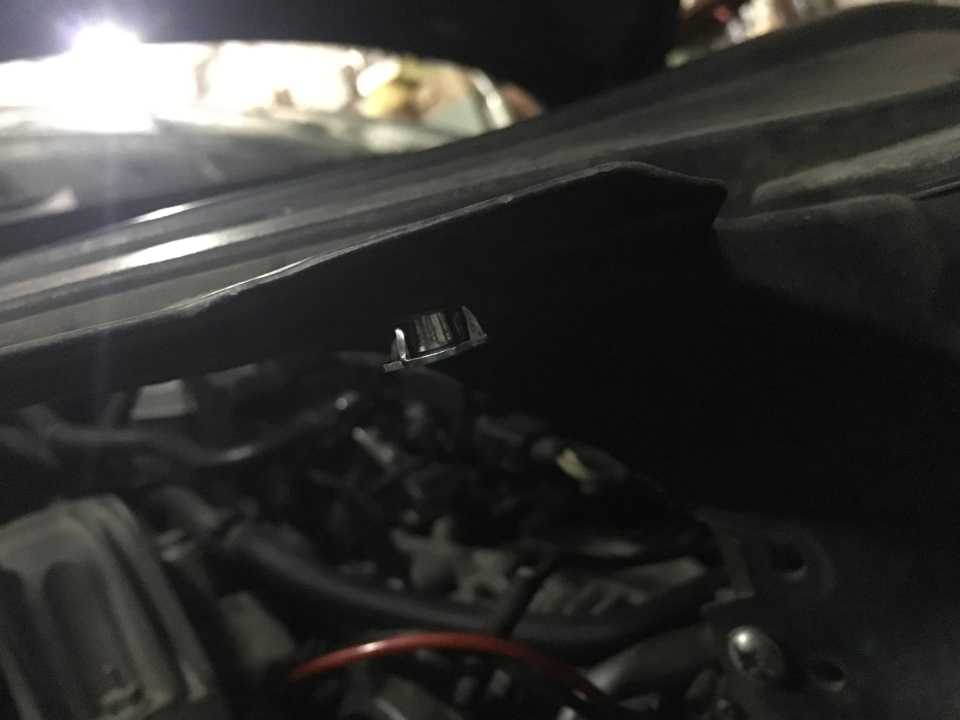

Верхнее крепление фары уже не держало и я решил это исправить. В магазинчеке где продают всякие полтики, нашол очень интересну гаечку

Ну вот и все, фары выставил, закрепил, светят хорошо))) вот еще бы линзы помыть, но не могу до них добраться(((Спасибо за внимание, всех благ:)

Комментарии 33

Сегодня снял бампер и поменял левую фару, старая силно поцарапанная была. Без снятия бампера никак не снять, там под фарой есть одна пластмассовая штука. Колеса не снимал, только повернул до упора, открутил пластиковую защиту и длинным ключом с насадкой на 10 открутил гайки. Со стороны где бачок омывателя было по забавней, учитывая что делаю в первый раз за 1 час все снял. А вот с отщелкиванием штепселя от фары была загвоздка, там не видно ни фига как его снять, посмотрел на правой фаре, там хоть легко увидеть было, надо отверткой надавить чтоб щелкнул зажим. Еще ничего не настраивал, на днях поеду чтоб порегулировали.

Хм. Интересно. Мне оба раза снимали бампер для замены лампочки. Это сток биксенон у тебя? Омыватели есть?

А за чем снимать бампер? Там свободный доступ ко всем лампам.Обычно бампер снимают чтобы фару снять но не лампы

С пассажирской стороны крышка лампы ксенона упирается в бачок омывайки. Видимо поэтому

У меня такого нету, наверное из-за того что у меня не штатный ксенон

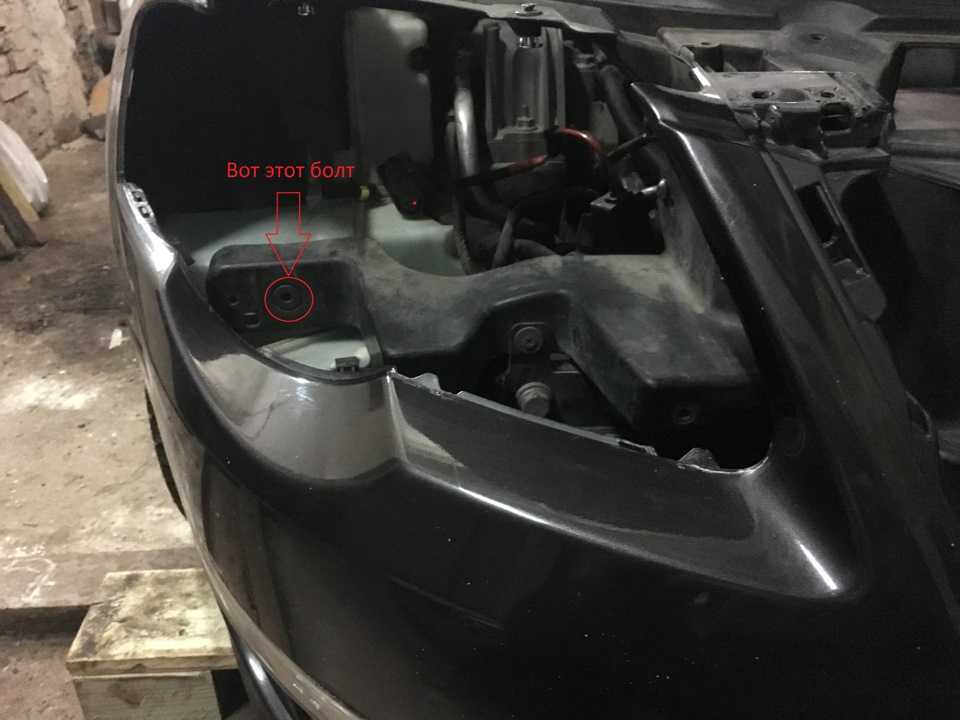

Все равно не понял, как ты открутил второй нижний болт?

У меня нету кронштейна бампера переднего внутреннего, вот и поетому я с легкостью засунул туда руку и открутил

Вот номер детальки 3C0 807 889 A Кронштейн бампера переднего внутренний левый. И 3C0 807 890 AКронштейн бампера переднего внутренний правый. Забей номер в гугле они в картинках есть. А так конечно было бы лучше без них но если что случись то фары пострадают.

Да канешно без них удобно, не надо бампер снимать. Ок спасибо посмотрю

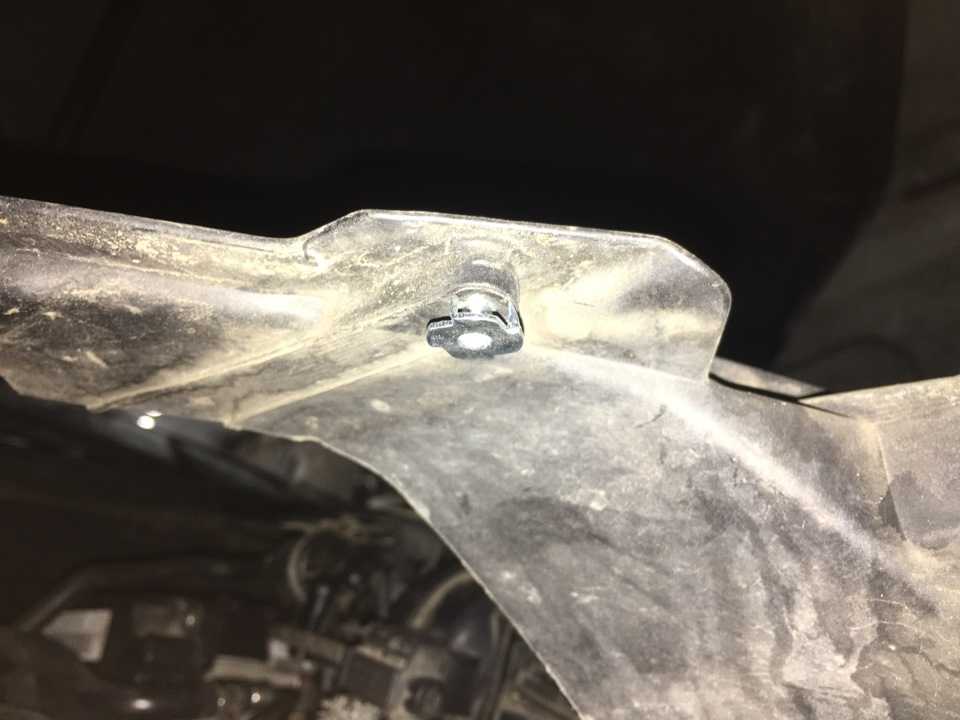

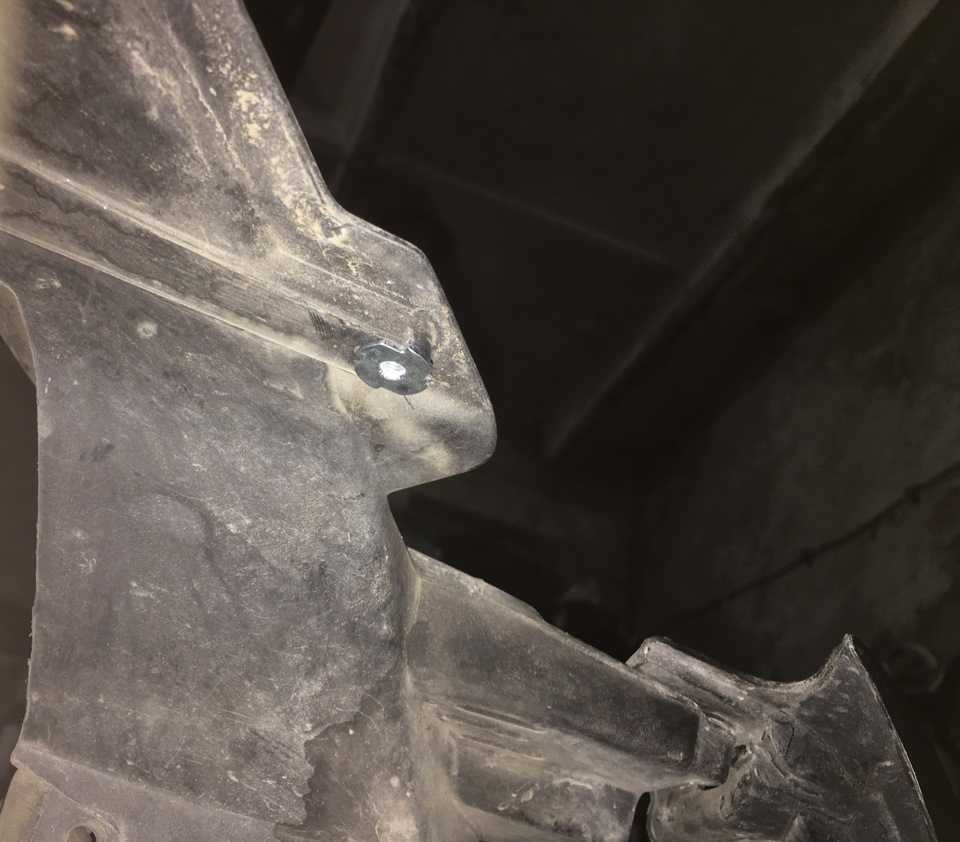

Гаечки тема, надо тоже себе такие поставить, пластиковая резьба давно с винтом слезла.

Да, сам доволен, у меня винты уже просто вставлялись и не держали, резьбы совсем не было:)

Какой артикул гаек этих?

Напишите в поисковике, гайка врезная или гайка мебельная

Фару не снять — не открутив бампер…а таких постов на драйве полно…

Ну а по вашему как я её снял?

не знаю…бампер снимал 3 раза…под фарой еще стоит пластмаска не знаю как называется которая фиксирует положение бампера под фарой. И даже если добраться до того болта и открутить — то фару не снять. Та пластмассовая деталь крепится на трех винтах. ЕЕ не снять без бампера. Проверено.

Что за пластмасса? У меня нету, я снял решетку, открутив 4 винта и вынул фару. Интересно её увидеть, может её до меня кто-то снял эту деталь пластмассовую.

По каталогу эксиста — 45 Направляющий профильБамперлев.1Цена(45) Направляющий профильБамперправ.1Ценацена вопроса 500 +500

Ну тогда извиняюсь, у меня их нету, вот теперь понятно почему все снимают бампер, а у меня так получилось снять фары не снимая. У меня бампер стоит ровно, зазоры между фарой и бампером тоже нормальны для чего она тогда нужна непонятно.

Зазоры да…но эти детали жестко фиксируют положение пластика под фарой. У тебя он должен прогибаться.

Схема предохранителей Фольксваген Пассат б6 блок C

30 Двигатель стеклоочистителя заднего стекла Стеклоочиститель заднего стекла 1 откидной кожух, 2 гайка, 15 Нм, 3 рычаг стеклоочистителя, 4 уплотнительная втулка, 5 сопла омывателя, 6 уплотнительное кольцо, 7 двигатель стеклоочистителя, 8 гайка, 8 Нм, 9 демпфирующее кольцо, 10 распорная втулк. светильник Светка для Touran Passat B6 5D Jetta Caddy Golf, 12 В постоянного тока, белый.

Реле и предохранитель вентилятора охлаждения Passat B5 12 В Автомобильная Левая Правая задняя внешняя задсветильник фара в сборе DRL светильник РА для VW Passat B6 Sendan 2006-2011 Автомобильный Стайлинг внешн. Если на машине вдруг перестал работать фонарь, отвечающий за задний ход, рекомендуется незамедлительно приступить к диагностике. 1 пара левый правый боковой внешний светодиодный задний фонарь автомобильный стоп-сигнал Противотуманные фары ДХО сигнал поворота светиль.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Для начала стоит выяснить какие лампочки ставятся в Passat B7.

Заменить любую из ламп на Volkswagen Passat B7 не составит особого труда, так как для замены ламп, снятие фары не обязательно.

Открываем капот и снимаем одну из крышек с обратной стороны фары.

Для ксеноновые фары под крышкой 1 находится лампа ближнего дальнего света фар. Под крышкой 3 находится лампочка указателя поворота.

Для галогеновых фар, под крышкой 1 находится лампа ближнего света фар, под крышкой три находится лампа дальнего света фар и габаритный огонь Все лампочки вытаскивается из своих пазов поворотом против часовой стрелки, габаритный огонь вытаскивается на себя при нажатии на специальные усики на цоколе.

На этом все. Кстати вы уже видели новый бюджетный кроссовер от Volkswagen, который обошел Passat про продажам ?

Как снять и заменить лампу ближнего света на Пассат Б6

Перед началом работы снимите минусовую клемму с аккумулятора.

Если автомобиль оснащен галогенными лампами, лампу можно заменить, не снимая фары.

Passat b6 замена ламп ближнего света:

Снимите крышку (она самая большая);

  • На фаре Hella поверните цоколь против часовой стрелки и извлеките его вместе с лампой;
  • Извлеките лампочку из гнезда;
  • На фаре Valeo нужно вытащить клемму проводки. Затем вытащите лампочку из углубления у штекера;

  • На фаре Valeo вставьте лампочку в углубление, поверните до легкого щелчка и установите клемму на место;
  • В случае фары Hella вставьте лампу в гнездо, установите гнездо на место и поверните по часовой стрелке до упора;
  • Наденьте перчатки и установите новую лампу;
  • Закройте крышку фары.

При установке ксеноновой лампы необходимо снять решетку радиатора и декоративную решетку.

Последовательность следующая:

  • Снимите направляющую фары, открутив 2 винта сверху и 3 винта снизу;
  • Выверните два винта крепления фары;

  • Отсоедините клемму кабеля питания;
  • Снимите кронштейн в задней части фары;
  • Снимите фару, потянув ее на себя;

  • Отсоедините клемму проводки к лампе (в красной рамке) и отстегните защелку (стрелка);
  • Отсоедините провода и извлеките лампочку вместе с аппаратом зажигания;
  • Вытащите крышку вместе с блоком розжига лампы из держателя. Аккуратно проложите провода к крышке;
  • Выполните сборку в обратном порядке.

Чтобы улучшить качество освещения, мастера делают тюнинг — подключают биксеноновые или противотуманные фары (птф). Для этого птф PASSAT B6 на схеме подключаются через реле к кнопке переключателя ближнего света.

Замена плафона подсветки

Для замены плафона подсветки понадобится минимум деталей и времени. На замену уходит не более 20 минут. Из инструментов понадобится лишь отвертка. Инструкция:

  1. Выключить зажигание и все энергопотребители, путем перевода ключа в положение 0.
  2. Произвести демонтаж плафона подсветки передней части салона с помощью отвертки. Не поцарапайте обшивку потолка и салона автомобиля.
  3. Надавить на контактную пластину плафона подсветки передней части салона и извлечь лампочку из патрона вместе с пластиной.
  4. При неисправной лампе – заменить новой.
  5. При изношенном плафоне (царапины, стертости и прочие следы износа) – заменить новым плафоном.
  6. Установка производится в порядке, обратном снятию.

Замена противотуманных фар

Противотуманные фары и лампы внутри них имеют тот же ресурс, что и лампы ближнего и дальнего света. Отличие лишь в том, что на старых моделях Passat противотуманные фары используются как ДХО (дневные ходовые огни) и горят целыми днями. Из-за этого замена их производится каждые полгода или год, в зависимости от суточной эксплуатации автомобиля. Инструкция:

Поднять автомобиль на домкрат или установить его на смотровой яме.
Отключить все электропитание автомобиля, установив ключ в положение 0.
Открутить один саморез и отсоединить фару от клипс-защелок

Соблюдайте осторожность, клипсы хрупкие и легко ломаются.
Открутить 3 самореза крепления.
Демонтировать ПТФ из места крепления.
Достать патрон из ПТФ.
Выкрутить лампочку.
Заменить лампу ПТФ новой. При замене не прикасаться пальцами к оболочке – это может повлиять на качество света в будущем

Процедуру замены рекомендуется выполнять в перчатках.
Повторить процедуру со второй противотуманной фарой, если есть необходимость.

Замена фар Volkswagen Passat B6

Поводом заменить фары может быть механическое повреждение или желание усовершенствовать Passat B6 при помощи современных модификаций. Процесс снятия и установки этой детали не отличается особой сложностью. Это делает его доступным для большинства автомобилистов, предпочитающих потратить несколько часов на ремонт четырехколесного «любимца», чем отвезти его в автосервис.

Стоимость новой фары для Volkswagen Passat B6 может варьироваться от 100 до 500 долларов. Цена зависит от производителя, качества детали, его внешних особенностей и актуальности на момент покупки.

Естественно, фара для тюнинга окажется в пределах 300-500 у.е. Она стоит того, ведь, несмотря на то, что она является лишь элементом автомобиля, деталь существенно отразится на привлекательности машины в глазах владельца и станет поводом для зависти других водителей.

Для того чтобы провести замену фары необходимо подготовить стандартные слесарные инструменты, которые найдутся в гараже любого автомобилиста. Следует учесть несколько нюансов перед тем, как приступать к работе:

  • ни в коем случае нельзя протирать линзы фар тряпками с жесткой поверхностью, которая может нанести им царапины;
  • нельзя использовать для этого и различные химические вещества без соответствующих рекомендаций производителя.

Не забывайте, что на установке новой детали процесс замены не заканчивается. Перед тем, как опробовать их, следует провести обязательную регулировку при помощи специального инструмента. Если его нет в наличии, можно отправиться на ближайшее СТО, где опытные механики убедятся в правильности работы новых фар.

Ознакомиться с другими деталями процесса замены фар, как и с основными этапами, можно в следующей инструкции:

Как проводится замена

Мы рассмотрим три поколения автомобилей, наиболее распространенные на наших дорогах, работы в целом схожи, но существуют определенные нюансы, о которых следует помнить.

Пассат Б3

Сразу отметим, что лампы ближнего и дальнего света в Пассате B3 меняются схожим образом, отличается лишь место их расположения.

Инструкция по замене выглядит следующим образом:

  • В первую очередь требуется снятие клеммы аккумулятора, это делается всегда при проведении работ с электрооборудованием автомобиля.
  • Если необходимо добраться до правой фары, то снимается воздухозаборник воздушного фильтра, делается это весьма просто и быстро, поэтому останавливаться на этой операции мы не будем.
  • Что касается левого блока, то, чтобы обеспечить свободный доступ к корпусу, потребуется снять аккумуляторную батарею.
  • Места под капотом у данной модели много, поэтому вы легко доберетесь до нужных элементов, но если требуется осмотр всей фары и ее ремонт, то снятие также не вызовет больших затруднений, крепления хорошо видны, не забудьте отсоединить колодки проводов.

Простая конструкция обеспечивает высокую ремонтопригодность

Если пропал свет ближний в Пассате Б3 одновременно в двух фарах, то скорее всего лампочки ни при чем, нужно в первую очередь проверить подрулевой переключатель, чаще всего, как показывает практика, проблема именно в нем.

Не включается ближний свет в Пассат Б3 или Б4? В первую очередь проверьте подрулевой переключатель

Что касается лампочек, то работа производится быстро и просто: снимается резиновая заглушка, под которой располагается лампочка, но, чтобы ее достать, освободите металлический фиксатор. После снятия неисправный элемент меняется на новый, и работы производятся в обратном порядке.

Если не горит ближний свет в Пассате Б3, то устранить неисправность можно и самостоятельно ввиду простоты системы, более поздние модели уже сложнее в этом плане.

Пассат Б5

Часто встречается вопрос,какие лампочки в ближнем свете в Пассате Б5, тут все просто: используются стандартные галогеновые варианты Н7, которые можно приобрести без проблем.

Процесс работы следующий:

Лампа ближнего света в Пассате Б5 отмечена буквой А

  • Если какой-либо из узлов создает помехи (АКБ, кожух фильтра и т.д.), то его необходимо снять.
  • Далее снимается большая заглушка, под которой видно место крепления, узел зафиксирован металлическим зажимом, чтобы его освободить, нажмите на усики сбоку.
  • При замене лампы не трогайте стеклянную колбу, а, если это все-таки случилось, протрите поверхность спиртом.
  • Сборка производится в обратной последовательности.

Модель Б6

Замена лампы ближнего света в Пассате Б6 также довольно проста:

  • В первую очередь необходимо снять клемму с аккумулятора и освободить доступ к фарам, для этого чаще всего нужно снять облицовку над ними.
  • Далее снимается большая заглушка, под которой и расположен нужный нам узел.
  • Чтобы освободить патрон, надо аккуратно взяться за него и повернуть по направлению против часовой стрелки.
  • При установке нового элемента старайтесь все делать аккуратно и ни в коем случае не касайтесь стекла руками.

Важно! Чтобы правильно подобрать мощность светового оборудования для той или иной модификации, лучше всего обратиться за консультацией к квалифицированному специалисту или изучить информацию в руководстве по эксплуатации. Замена лампочки ближнего света Пассат Б6 не вызовет затруднений ввиду простоты конструкции

Замена лампочки ближнего света Пассат Б6 не вызовет затруднений ввиду простоты конструкции

Последний этап – сборка, тут все просто, все работы производятся в обратной последовательности.

Замена противотуманных фар

Противотуманные фары и лампы внутри них имеют тот же ресурс, что и лампы ближнего и дальнего света. Отличие лишь в том, что на старых моделях Passat противотуманные фары используются как ДХО (дневные ходовые огни) и горят целыми днями. Из-за этого замена их производится каждые полгода или год, в зависимости от суточной эксплуатации автомобиля. Инструкция:

Поднять автомобиль на домкрат или установить его на смотровой яме.
Отключить все электропитание автомобиля, установив ключ в положение 0.
Открутить один саморез и отсоединить фару от клипс-защелок

Соблюдайте осторожность, клипсы хрупкие и легко ломаются.
Открутить 3 самореза крепления.
Демонтировать ПТФ из места крепления.
Достать патрон из ПТФ.
Выкрутить лампочку.
Заменить лампу ПТФ новой. При замене не прикасаться пальцами к оболочке – это может повлиять на качество света в будущем

Процедуру замены рекомендуется выполнять в перчатках.
Повторить процедуру со второй противотуманной фарой, если есть необходимость.

Перед заменой ламп Volkswagen Passat B6 необходимо вооружиться всей полезной информацией, чтобы не возникало проблем с работой новых осветительных приборов. Большинство владельцев Volkswagen Passat B6 советуют заменять вышедшие из строя лампы, деталями того же типа.

Как проводится замена

Мы рассмотрим три поколения автомобилей, наиболее распространенные на наших дорогах, работы в целом схожи, но существуют определенные нюансы, о которых следует помнить.

Пассат Б3

Сразу отметим, что лампы ближнего и дальнего света в Пассате B3 меняются схожим образом, отличается лишь место их расположения.

Инструкция по замене выглядит следующим образом:

  • В первую очередь требуется снятие клеммы аккумулятора , это делается всегда при проведении работ с электрооборудованием автомобиля.
  • Если необходимо добраться до правой фары, то снимается воздухозаборник воздушного фильтра , делается это весьма просто и быстро, поэтому останавливаться на этой операции мы не будем.
  • Что касается левого блока, то, чтобы обеспечить свободный доступ к корпусу, потребуется снять аккумуляторную батарею .
  • Места под капотом у данной модели много, поэтому вы легко доберетесь до нужных элементов , но если требуется осмотр всей фары и ее ремонт, то снятие также не вызовет больших затруднений, крепления хорошо видны, не забудьте отсоединить колодки проводов.

Если не горит ближний свет в Пассате Б3, то устранить неисправность можно и самостоятельно ввиду простоты системы, более поздние модели уже сложнее в этом плане.

Пассат Б5

Часто встречается вопрос,какие лампочки в ближнем свете в Пассате Б5, тут все просто: используются стандартные галогеновые варианты Н7, которые можно приобрести без проблем.

Процесс работы следующий:

  • Если какой-либо из узлов создает помехи (АКБ, кожух фильтра и т.д.), то его необходимо снять .
  • Далее снимается большая заглушка , под которой видно место крепления, узел зафиксирован металлическим зажимом, чтобы его освободить, нажмите на усики сбоку.
  • При замене лампы не трогайте стеклянную колбу , а, если это все-таки случилось, протрите поверхность спиртом.
  • Сборка производится в обратной последовательности .

Модель Б6

Замена лампы ближнего света в Пассате Б6 также довольно проста:

  • В первую очередь необходимо снять клемму с аккумулятора и освободить доступ к фарам , для этого чаще всего нужно снять облицовку над ними.
  • Далее снимается большая заглушка , под которой и расположен нужный нам узел.
  • Чтобы освободить патрон , надо аккуратно взяться за него и повернуть по направлению против часовой стрелки.
  • При установке нового элемента старайтесь все делать аккуратно и ни в коем случае не касайтесь стекла руками .

Важно! Чтобы правильно подобрать мощность светового оборудования для той или иной модификации, лучше всего обратиться за консультацией к квалифицированному специалисту или изучить информацию в руководстве по эксплуатации

Замена плафона подсветки

Для замены плафона подсветки понадобится минимум деталей и времени. На замену уходит не более 20 минут. Из инструментов понадобится лишь отвертка. Инструкция:

  1. Выключить зажигание и все энергопотребители, путем перевода ключа в положение 0.
  2. Произвести демонтаж плафона подсветки передней части салона с помощью отвертки. Не поцарапайте обшивку потолка и салона автомобиля.
  3. Надавить на контактную пластину плафона подсветки передней части салона и извлечь лампочку из патрона вместе с пластиной.
  4. При неисправной лампе – заменить новой.
  5. При изношенном плафоне (царапины, стертости и прочие следы износа) – заменить новым плафоном.
  6. Установка производится в порядке, обратном снятию.

Установка Би линз в противотуманки Пассата

Комплект линз Би покупают вместе с лампами. На Passat B6 подходят запчасти с цоколем Н4, диаметром 2,5 дюйма. Последовательность установки:

  1. С ПТФ снимают отражатель.
  2. На черный сектор пустого корпуса одевают резиновое уплотнительное кольцо.
  3. В корпус помещают новый модуль, закрепляют двумя болтами.
  4. Изготавливают самодельный корректор: берут две алюминиевые полоски толщиной 3 мм, шириной 10 мм. Высверливают на концах отверстия, закрепляют болтами на корпус модуля.
  5. Штатную пластмассовую насадку для регулировки угла освещения переносят на модуль, крепят.
  6. Блоки розжига помещают внутри, сажают на двухсторонний скотч 3М.
  7. Подключают проводку фар и шторки дальнего света.

По такому же алгоритму монтируют вторую би-линзу.

Замена ламп в фаре головного света Фольксваген Пассат Б6, инструкция

Перед заменой ламп Volkswagen Passat B6 необходимо вооружиться всей полезной информацией, чтобы не возникало проблем с работой новых осветительных приборов.

Лампы накаливания

Большинство владельцев Volkswagen Passat B6 советуют заменять вышедшие из строя лампы, деталями того же типа.

Перед снятием и установкой новой лампы, нужно произвести отключение светового прибора.Ни в коем случае нельзя допускать контакта с поверхностью колбы. Чистый кусок ткани или бумажные перчатки спасут от осадков, заметных во время дальнейшей эксплуатации.Если касание уже произошло – не беда. Салфетка, пропитанная спиртом, сможет легко устранить следы и уберечь от возможных проблем.

Следует исключить возможность контакта с поверхностью лампы сухих тряпок с повышенной жесткостью и различных химических элементов, используемых для очистки поверхности.

Галогеновые лампы

Особенности конструкции этих ламп делают их весьма опасными. Для того чтобы уберечься от травм следует менять их в перчатках и защитных очках.

Ксеноновые лампы

Этот тип осветительных приборов опасен из-за подающегося на них высокого напряжения. Главной мерой безопасности при их установке является отключения контактов от батареи и выключение фары.

Как только снятие старой детали и установка новой лампы будет проведена, понадобится кратковременное включение. Оно поможет избавиться от остаточного напряжения.Для замены ксеноновых ламп Пассат Б6 специалисты советуют воспользоваться резиновой обувью или ботинками с резиновой подошвой.

Общие рекомендации

Во время установки нужно проследить за герметичностью фары, иначе есть риск попадания воды и заблаговременного выхода из строя лампы.

В независимости от типа лампы необходимо выключить фары и зажигание, а после и провода от аккумулятора.

С процессом снятия и установки (происходит в обратном порядке) различных типов ламп вы познакомитесь из подробной инструкции:

Схема электрооборудования автомобиля Volkswagen Passat (фольксваген пассат)

0 13 Электрооборудование Стояночные огни 12V 4W Указатели поворотов 12V 21W Сигналы торможения 12V 21W Задние огни 12V 5W Освещение номерного знака 12V 5W Лампы основных фар без противотуманных фар Ближний свет 12V55W Н7 Дальний свет 12V60W Н1 Лампы основных фар с противотум. Такой метод позволяет уменьшить число проводови упростить монтаж.

Блок предохранителей и реле Volkswagen Passat B6, их описание YSY 2 шт. 18SMD задний светодиодный номерной знак светильник лампа для VW Touran /Passat B6 5D /Jetta (Фольксваген Джетта) Кадди/гольф Задний светодиодный фонарь для VW Passat B6 Sendan 2006 2007 2008 2009 2010, задний фонарь, левая сторона, внешний, только для левостороннего движения 3C5945095F. Автомобильный светодиодный задний светильник онарь DRL для VW Passat B6 Sendan 2006 2007 2008 2009 2010 2011.

22 Многофункциональные переключатели рулевой колонки Расположение винтов в нижнем кожухе рулевой колонки 1 верхний кожух рулевой колонки Расположение винтов крепления нижнего кожуха рулевойколонки 1 болт, 2 стопорная рукоятка регулируемой рулевой колонки, 3 нижний кожух рулевой колонки Снятие ПОРЯДОК ВЫ.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лошадиные силы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
