Установка биксеноновых линз своими руками

После приобретения комплекта линз и блоков розжига позаботьтесь, чтобы под рукой у вас были:

ключ (головка) на 10;
крестовая отвёртка;
шлицевая отвёртка;
картонный ящик (чтобы в него могла поместиться фара);
строительный фен;
специальный герметик для вклейки стёкол (лучше ABRO WS-904);
канцелярский нож;
дрель с набором свёрл;
набор надфилей;
саморезы по металлу;
чистые тканевые перчатки;
автомобильный двухсторонний скотч;
монтажные стяжки;
мелкая наждачная бумага и чёрная матовая аэрозольная краска (не обязательно).

Демонтаж и разборка фары

Порядок выполнения работ:

Устанавливаем автомобиль на ровной поверхности, открываем капот.
Отсоединяем минусовую клемму от аккумуляторной батареи.
Каждая фара крепится к кузову двумя болтами и одной гайкой. Откручиваем их поочерёдно ключом на 10.

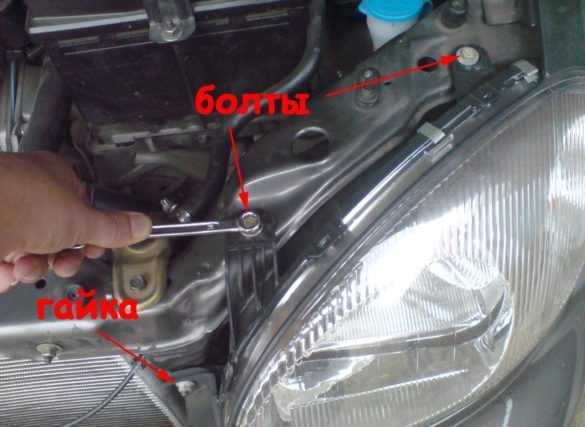

Откручиваем два болта и гайку

Откручиваем крепление «реснички»

Отверткой снимаем две скобы

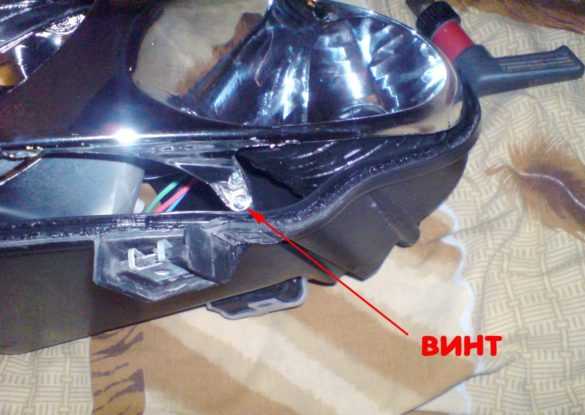

Крестовой отверткой откручиваем винт

Для того чтобы размягчить герметик, фару необходимо нагреть строительным феном

при помощи шлицевой отвертки аккуратно отсоединяем стекло от корпуса

Крестовой отверткой откручиваем винт крепления «маски»

Удаляем герметик при помощи шлицевой отвертки

Крестовой отверткой откручиваем три винта и снимаем лампу с колпачком и пружиной

Выводим провода питания за корпус

Покраска рефлектора, примерка и установка линз

Некоторые владельцы машин покрывают отражатель тёмной краской. Так фара приобретает более агрессивный вид, а «ангельские глазки» становятся более выразительными.

Красить рефлектор необязательно

По сути, отражатель нам больше не нужен, но красить его или нет — решать вам. Перед покраской его внутреннюю поверхность нужно обработать мелкой наждачной шкуркой, чтобы краска ложилась ровным слоем и не стекала. Красим рефлектор в два слоя. После покраски рефлектор необходимо просушить. Если же вы решите, что чёрный отражатель не впишется в экстерьер вашего автомобиля — оставьте все как есть.

При желании отражатель можно покрасить в темный цвет

Важно: все работы, связанные с монтажом линз и ксеноновых ламп, нужно производить в тканевых перчатках, чтобы не загрязнить их!

Порядок действий по их установке следующий:

Все работы, связанные с монтажом линз, производим в тканевых перчатках

С обратной стороны прикручиваем линзу специальной гайкой

Блок розжига «ангельских глазок» приклеиваем на двухсторонний скотч

Выводим провода наружу

Монтаж блоков розжига

Осталось решить ещё одну задачу — где разместить блоки розжига для наших линз. Чтобы они не мешались, лучше их установить под самими фарами. Для этого необходимо просверлить пару отверстий в каждом из установочных рёбер. Блоки ставим под ними, фиксируя монтажными стяжками.

Блоки розжига устанавливаем под фары

Далее сверлим отверстия под крепление провода «массы» для каждой из фар.

Лучшие места для крепления проводов массы — кронштейны воздушного фильтра и аккумулятора

Лучшие места для этого — кронштейны воздушного фильтра и аккумуляторной батареи.

Установка фар и проверка и работы

Порядок выполнения работ:

Устанавливаем фары на их посадочные места. Фиксируем при помощи болтов и гаек.
Подсоединяем электропроводку.
Подключаем минусовой провод к аккумулятору.

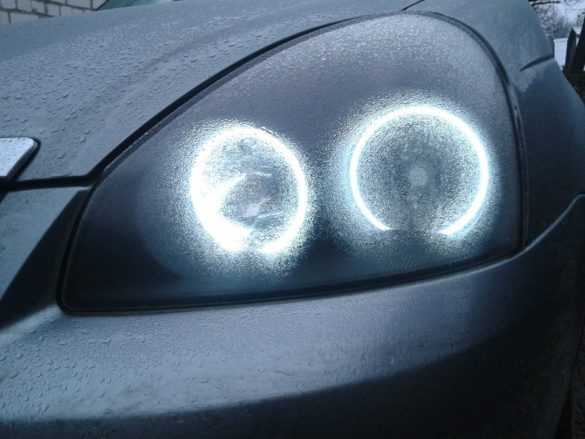

Включаем зажигание и проверяем работу наших новых фар.

Включаем зажигание и проверяем работу новых фар

Регулировка света фар

Для того чтобы добиться максимальной эффективности головного освещения, просто установить линзы в фары недостаточно. Их нужно ещё и правильно настроить. Для этого потребуются вертикальная стена с ровным участком перед ней длиной не менее 7,5 м, рулетка, а также что-нибудь для разметки (тёмный скотч, толстый маркер, мел).

Порядок регулировки следующий:

Подъезжаем автомобилем максимально близко к стене.
На стене проводим вертикальную линию, соответствующую вертикальной оси автомобиля.
Отъезжаем от стены на 7,5 м.
При помощи рулетки определяем расстояние от поверхности земли до центра одной из линз. Записываем или запоминаем этот показатель.
Измеряем расстояние от линзы до вертикальной оси автомобиля. Записываем и эти цифры.
На стене определяем точку, находящуюся чётко на уровне фар. Для этого используем данные, полученные при выполнении п. 4 и 5.
От этой точки отступаем вниз 3,5 см и проводим горизонтальную линию.
На неё опускаем две перпендикулярных линии, соответствующие центрам линз.
Настраиваем фары, используя корректор так, чтобы пучок направленного света ложился ровно на точку пересечения горизонтальной линии с перпендикулярами.

Точки света фар должны совпадать с пересечениями вертикальных линий с горизонтальной

Как установить линзы в фары своими руками

Линзовые световые приборы значительно улучшают ближний свет и качество дальнего света. Возможна установка как в штатные фары, так и в «неродные». Решившись на самостоятельную установку линзованного прибора, стоит здраво оценить свои возможности. Потребуются базовые технические навыки, сноровка, аккуратность и знание конструкции автомобильных фар.

Подготовительные процессы

Эта часть работы не относится к сложным

Важно соблюдать инструкцию к автомобилю и производить все операции поэтапно:

Подготовить инструменты для работы:

комплект отверток различных диаметров, в том числе шлицевые и крестовые;
разогревающий прибор (промышленный фен или обычная духовка);
стандартные пассатижи;
защитные перчатки.

Снять с автомобиля фару.
Удалить накопившиеся пыль и грязь.
Разогреть фару феном примерно до 300 градусов, что позволит размягчить клей, скрепляющий корпус и стекло. Необходимо прогреть все клеевые швы, пройдя феном несколько раз по контуру. В случае использования духовки фару держат в ней примерно 5-7 минут. Сама фара и ее составляющие не пострадают.
С помощью широкой отвертки свободно, без усилий разделить корпус и стекло, избегая повреждений. Работу выполнять в перчатках.
Снять отражатель фары.
Установка бигалогенных и биксеноновых линз в фары требует демонтировать металлические крепежи отражателя, что позволит в будущем регулировать дальность света.

Точность и внимательность требуется, чтобы собрать и монтировать фару

Процесс сборки и установки фары

Чтобы собрать и монтировать фару требуется точность и внимательность.

После всех подготовительных работ приступают к выполнению следующих операций:

Установить линзовые фары на место.
Сквозь специальное отверстие, предназначенное для штатной лампы, пропустить провода.
Прочно зафиксировать цоколь линзы, при необходимости (отсутствие линзы с цоколем подходящего типа) воспользоваться переходником.
Тщательно протереть стекло изнутри.
Нанести тонкий слой клея по контуру корпуса фары (предварительно немного подогрев, если она успела остыть).
Установить на место стекло фары.
Установить внешние элементы (по необходимости).
Дождаться полного высыхания клея (не менее 8 часов).
Установить фару в гнездо автомобиля.
Сразу после установки можно подключать электропитание.

Настройка линз

Для настройки понадобятся:

пустой ровный участок дороги;
вертикальная стена.

Для безопасности на дороге необходимы настройка и регулировка света фар

Последовательность действий для регулировки линз:

Установить автомобиль передним бампером как можно ближе к стене.
Провести воображаемую прямую вертикальную линию по центру транспортного средства – ось (между фарами).
Нанести на стену вертикаль – проекцию оси автомобиля.
Зафиксировать расстояние от земли до линзы.
Измерить расстояние от линзы до проведенной центральной линии. (цифру зафиксировать).
С помощью замеров из предыдущих пунктов определить прямую на стене, располагающуюся на уровне фар.
Провести горизонтальную линию ровно на 5 см ниже этой прямой.
Провести 2 перпендикуляра к начерченной горизонтали. Точки пересечения горизонтальной линии и перпендикуляров находятся с помощью замеров из п. 5.
Отъехать примерно на 7 метров от стены. Включить световые приборы.
Луч от каждой фары должен падать на стену точно в точках пересечения перпендикуляров и горизонтальной линии с каждой стороны.

Пример: Предположим, что линзы расположены на высоте 35 см от поверхности земли, а расстояние от центральной оси автомобиля до линз – 75 см. После всех манипуляций горизонтальная линия на стене располагается на высоте 30 см от земли, а проведенные к ней перпендикуляры в 75 см от проведенной в начале вертикальной оси.

Установка линз своими руками на авто Hyundai Solaris

Многие собственники автомобилей Хендай Солярис жалуются на плохой свет штатных галогеновых ламп, установка биксенона и линз позволяет улучшить освещение, сделать его направленным и ярким. Добраться до фар на Солярисе непросто, чтобы их вынуть, приходится демонтировать немало деталей. Снятие оптики производим в следующей последовательности:

поддомкрачиваем передние колеса и снимаем их с обеих сторон, машину можно оставить на упорах («козелках), на автоподъемнике такая работа выполняется гораздо проще;
демонтируем оба передних подкрылка, они будут мешать добраться до нижних креплений оптики;
отсоединяем верхние и нижние крепежи переднего бампера, отводим пластиковый элемент в сторону;

В качестве клея удобнее всего использовать герметик Abro, который продается в рулонах, перед проклейкой необходимо тщательно вычистить корпус и отражатель от грязи, остатков старого герметика.

Для вывода проводов необходимо будет просверлить отверстие и после загерметизировать, чтобы в корпус не попадала влага и грязь.

После сборки фар все детали устанавливаем на место, подключаем проводку, проверяем работу линзованной оптики. Примерно также устанавливаются линзованные фары на других популярных автомобилях, таких как Форд Фокус 2, Тойота РАВ 4, Фольксваген Гольф 5, Киа Рио 3 и прочее.

Правовая сторона вопроса

Несмотря на то, что статья носит технический характер, рассмотрим некоторые юридические тонкости, позволяющие легально использовать ксенон в автомобиле. Про штатные схемы рассказывать нечего: если газоразрядные фары установлены производителем, все и так законно.

Технический регламент таможенного союза гласит:1. Допускается установка фар с газоразрядными источниками света в автомобилях, снятых с производства. При этом используются фары с другой модели.

2. Если вы самостоятельно установили (точнее собираетесь установить) ксеноновые модули в фары, предназначенные для галогеновых ламп, необходимо согласование в ГИБДД. Эта процедура включает в себя техническую экспертизу, походы по инстанциям и некоторые финансовые затраты (помимо стоимости оборудования). После чего, делается отметка в ПТС о внесении изменений в конструкцию, и катайтесь на здоровье.

Собираетесь ли вы узаконить самодельный ксенон, или будете переделывать фары таким образом, что ни один инспектор не докопается – работы следует выполнить в соответствии со стандартами.

Цветовая температура должна соответствовать техническому регламенту. Оптимальное значение: 4000К – 5000К. Это естественный цвет солнца, отлично освещает как мокрую, так и сухую дорогу. Не бросается в глаза дорожным инспекторам, в отличие от голубого или фиолетового, которые в свою очередь еще и плохо освещают путь.
При уровне освещенности выше 2000lm (начиная от мощности 35W, любая газоразрядная фара превышает этот номинал), фары должны быть оборудованы автоматическим корректором угла наклона, и системой очистки (омывателями, дворниками).
Не допускается использование стекол головных фар с нанесенным рифлением.

Ну и разумеется, светотеневая граница ближнего света (в нашем случае с ломаным правым участком, так называемая ступенька) должна быть правильно отрегулирована.

Метки: установка би-ксенона sho-me 5000k на ваз 2104-2105-2107

Комментарии 123

Как светят? До сих пор ездишь? Хочу ксенон h4 на семёрку поставить 6000к если в обычную фару ставить и отрегулировать норм будет?

Никого не слушай.Ксенон в 1000000000000000000000000000000000% лучше стока

ИМХО это негативная доработка, постараюсь конструктивно критиковать: — ксеноновые лампы в фаре для галогена…многократно объяснялось почему так не стоит делать, напомню — они слепят, отговорки типа «вниз смотрят» или «4300К не слепят» не принимаются — сейчас мода на безграмотную установку ксенона проходит, сам грешен — катался месяц и снял т.к. осознал что это глупо и небезопасно — отрицательные комментарии о ксеноне и позитивные о том что на дорогах не встретитесь доказывают неприязнь других участников вождения — «все так ездят» — это называется «эффект стада», очень паразитное явление( — накопи средств, изучи подробно информацию, собери грамотный комплект (линзы, омыватели, автокорректор и т.д), напиши подробный мануал с фотографиями по установке всего, съезди на СТО проверить свет, оформи в ГИБДД (это реально) — вот только тогда будут приятные комментарии и отзывы, а так это всего лишь пример как делать не надо, печально что кто-то решит его повторить

Повторюсь, это личное мнение.

+1 нет денег.я написал, что всё со временем так и будет

Повторюсь, это личное мнение.

+1,на 7 ке и так свет не плохой

Повторюсь, это личное мнение.

Согласен полностью. Сам хочу ксенон на классику но я сделаю и оформлю в ГАИ

Снятие

Комплект

Разумеется, без демонтажа старых фар будет невозможно установить ксеноновые устройства. Выполняется демонтаж следующим образом.

Автомобиль лишается питания путем снятия минусовой клеммы с аккумуляторной батареи.
Отключаются разъемы, идущие на фары. Все без исключения.
С верхнего крепления демонтируются крепежи. Там располагаются болты.
Демонтируется радиаторная решетка.
Снимается болт, который удерживает блок фару в нижней ее части. Он там один.
Далее поддевается накладка с помощью плоской отвертки и снимается.
Теперь берется ключ на 10 миллиметров, которым демонтируется гайка фиксации к кронштейну.
Остается извлечь блок фару.
Не забудьте поддеть фиксатор цилиндра гидрокорректра с помощью все той же плоской отвертки, чтобы извлечь агрегат.
Снимаются указатели поворотов. Для этого просто откручивается пара болтов.

Виды и конструкция фар

Автомобильные фары можно разделить на два вида по признаку их расположения в корпусе автомобиля:

передние;
задние;
боковые.

Помимо этого, фары разделяются по своим функциям:

Фары дальнего света. С их помощью можно осветить большой участок дороги. Они имеют симметричный луч, направленный прямо перед транспортным средством. Должны отключаться при приближении других автомобилей. Излучают белый свет.
Фары ближнего света. Этот тип фар используется для освещения дороги прямо перед автомобилем и участка обочины. Имеют асимметричный поток белого света.
Противотуманные фары. Применяются в условиях тумана, так как способны создавать широкополосный горизонтальный луч. За счёт принципа рассеивания, свет не отражается от капель воды при высокой влажности. Использование этих огней в тумане будет безопасней, чем ближних или дальних. Могут быть белого или жёлтого цвета.
Указатели поворота. Обозначают направление движения и информируют других автомобилистов о положении на дороге. Излучают жёлтый или янтарный свет.
Габаритные огни. Предназначены для обозначения автомобиля при плохих условиях освещённости или низкой видимости. Окрашены в красный цвет.
Стоп-сигналы. Автоматически зажигаются при торможении автомобиля. Излучают яркий красный свет.
Сигнал заднего хода. Зажигается при движении задним ходом. Должен быть белого цвета.
Дневные ходовые огни (ДХО). Предназначены для освещения дороги в дневное время. Согласно законодательству РФ вместо ДХО могут применяться фары ближнего света.

Обычно корпус передней фары включает в себя лампы ближнего и дальнего света, а также указатели поворота. Внутри задней фары располагаются указатели поворота, габаритные огни, стоп-сигналы и фонари заднего хода. Противотуманные фары могут располагаться как в передней, так и задней части автомобиля. Иногда для них выделяется отдельный корпус.

В корпусе фары присутствует множество оптическихэлементов

Однако такое деление не является единственно верным: в зависимости от производителя и модели автомобиля, функциональные фары могут располагаться в одном или разных корпусах. Однако все дизайнерские решения должны быть согласованы со стандартами безопасности той страны, в которой модель будет реализована.

Монтаж и сборка

Установка линз в фары предусматривает:

продевание проводки по регулировке питания и шторок в отверстие для лампочки;
вставку линзы в фары, точнее, в её отражатель спереди. Сзади вмонтируйте шайбу, кольцо и остальные крепежи;
после затягивания крепежей устройство должно плотно держаться. Если этого не происходит, требуется подтянуть гайку;
новый герметичный состав нанесите на корпус по периметру стекол слоем около 3 мм;
теплый корпус оптики установите на герметик и прижмите. Все защелки должны оказаться на своем месте.

Далее установка линз в штатные фары предусматривает фиксацию всех крепежей. Оставьте оптику высохнуть на ночь. После установите проводку по схеме.

Возможные проблемы с фарами после переделки

Нередко случается, что после разборки фар, они начинают «потеть». На стекле появляются мелкие капли конденсата, а внизу фары собирается вода. Ездить с такой проблемой не рекомендуется, так как фары утрачивают свои световые характеристики, а влага оказывает разрушающее действие на рефлектор, лампы, электрические соединения.

Фары «потеют» вследствие разгерметизации

Причиной «потения» фары является её разгерметизация. Влага с воздухом проникает внутрь корпуса, где под воздействием температуры, создаваемой лампой во время горения, превращается в конденсат.

Избавиться от капель воды можно только путём разборки фары, её просушивания и дальнейшей сборки с использованием герметика. Дополнительно можно поместить в корпус фары пару пакетиков с абсорбентом или силикагелем, которые используются при хранении продуктов питания, одежды, обуви.

Силикагель поможет справиться с запотеванием фар

Разгерметизация фары грозит не только её «запотеванием». Если щель между стеклом и корпусом значительна, в фару будет попадать и пыль. Она будет оседать на элементах фары, в том числе и на линзе. Избавиться от этой проблемы можно только путём разборки фары и чистки линзы. Для этого лучше использовать медицинский спирт и чистую ткань, не оставляющую после себя ворса. После чистки корпус фары желательно продуть компрессором, чтобы полностью избавиться от пыли.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Подготовка к самостоятельной установке и подключению ксенона в авто

Произвести замену стандартных лампочек и самостоятельно установить ксенон сможет каждый водитель. При выполнении монтажа главное — руководствоваться рекомендациями производителя и следовать схеме.

Чтобы не испортить лампочки, колбу источника освещения трогать пальцами нельзя.

Если это произойдет, то поверхность с отпечатком надо обработать чистой ветошью со спиртом. Перед выполнением задачи обязательно отключается аккумуляторная батарея. При запуске газоразрядные источники света выдают 23 тысячи вольт напряжения, это будет смертельно для человека.

Что может потребоваться для подключения?

Чтобы быстро поставить газоразрядные источники освещения, понадобится:

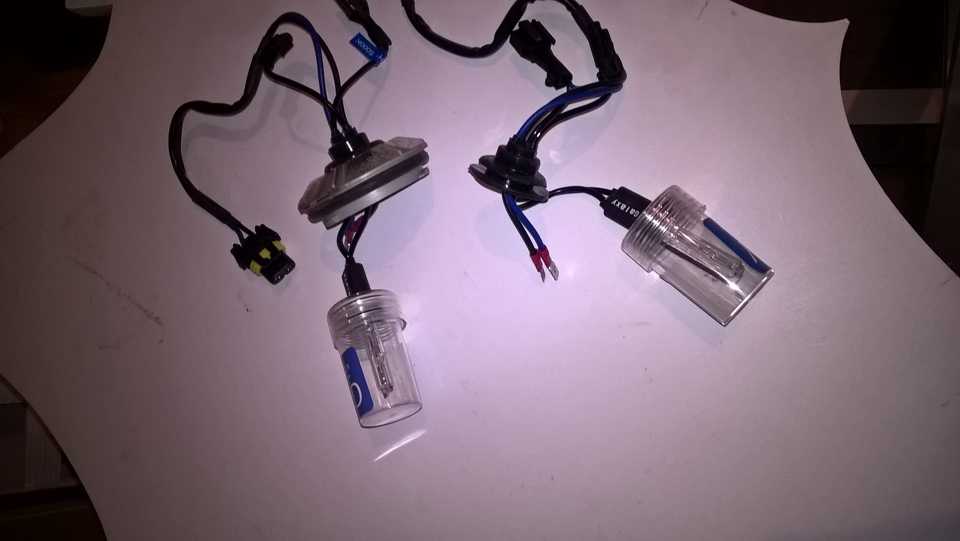

комплект ламп;
канцелярский нож либо ножницы;
отвертка с крестовым наконечником;
пластиковые хомуты;
дрель с фрезой на 25 мм;
комплект гаечных ключей.

Схема установки ксенона

Процесс монтажа и подключения осуществляется так:

Сначала производится снятие старых источников освещения, вместо них устанавливаются новые. Для выполнения задачи делается демонтаж пластиковой защитной крышки, установленной на оптических приборах. От галогенок или ламп накаливания отключается электропроводка

Для снятия устройства может потребоваться отсоединение специального фиксатора или зажима.
Газоразрядная лампочка осторожно извлекается из защитной колбы и монтируется в отверстие на фонаре. Если для крепления используется специальный зажим, то его надо зафиксировать

При наличии пружинки электроцепь от газоразрядных ламп необходимо протянуть через этот элемент. После проводка выводится через заглушку в моторный отсек.
Провести электроцепь рядом с АКБ будет проблематично. Батарея обычно загораживает доступ к фонарю, поэтому ее придется демонтировать. После того, как источники освещения будут установлены, выполняется соединение их контактных элементов к блоку розжига.
Затем надо сделать специальные отверстия в заглушках оптических устройств, через них будет прокладываться линия питания. В случае, когда защитный кожух выполнен из резины, для укладки надо воспользоваться ножницами. Если заглушка сделана из металла, то для протяжки через нее провода придется просверлить отверстие. Для этого используется фреза, лучше всего подойдет деталь на 2,5 см.
После выполнения этой задачи подбирается место для установки устройства розжига. Оно будет располагаться рядом с оптическими приборами
Важно, чтобы электроцепь питания была не внатяжку.
При установке блока розжига рекомендуется подобрать место, где устройство не будет подвержено воздействию высоких температур, влаги, а также грязи. Сами по себе эти приборы обычно загерметизированы, но лучше учесть это правило
Если такого места под капотом нет, то устройство надо обмотать скотчем либо изолентой, это позволит частично увеличить его безопасность. Фиксация блока осуществляется посредством пластиковых хомутов либо скотча.

Схема подключения ксенона

Подробнее о том, как подключить ксенон:

Выполняется соединение источников освещения с блоком розжига. Каждая электроцепь имеет определенную цветовую маркировку, подробная информация о подсоединении указана в схеме.
Затем сам блок соединяется со штатной системой проводки. Чтобы выполнить эту задачу, одна линия от устройства идет к колодке, где был подключен старый источник света.
Аналогичным образом выполняется подключение второго фонаря. Сначала он соединяется с блоком розжига, а затем с электропроводкой машины.
Фиксация электроцепей осуществляется посредством пластиковых хомутов. Если отрезок провода будет большой, рекомендуется его скрутить в кольцо.

Схема подсоединения ксенона к штатной проводке

Стандарты или можно ли ставить ксенон на автомобиль в России

Ксеноновый свет появился в России относительно недавно, но уже успел завоевать миллионы поклонников. Это и не удивительно, ведь лампы с ксеноновым газом потребляют меньше энергии и светят намного ярче, чем галогенки, что положительно влияет на управление автомобилем в ночное время суток. Если ксенон в фарах стоит с завода, то нет никаких проблем и претензий со стороны закона, а вот со случаями, когда владельцы устанавливают лампы с ярким светом самостоятельно есть некоторые ограничения. О них надо сразу узнать перед тем, как приступать к реализации задумки.

С момента появления ксеноновых ламп, количество автомобилей с таким светом стало увеличиваться в геометрической прогрессии. Причем этот ксенон многие владельцы стали устанавливать в автомобили самостоятельно, что послужило причиной возникновения аварийных ситуаций по причине не правильной установки или ослепления встречных водителей. Ксеноновые лампы излучают очень яркий свет, который соизмерим со сварочной дугой, поэтому неправильное его применение приводит к возникновению аварийных ситуаций.

На основании таких последствий в России был принят запрет на самостоятельную установку ксенона в фары, которые не предназначены для газоразрядных ламп. С тех пор количество машин с ярким светом уменьшилось, однако некоторых все же не пугают штрафы, так как качественное освещение дорожного полотна им кажется важнее. В России установка ксенона в штатную оптику автомобиля, для которого он не предназначен, запрещена, и преследуется законом. Если водителя остановит сотрудник ГИБДД, то с высокой вероятностью за такую переделку придется не только заплатить штраф, но еще и вернуться к прежнему свету.

Законно ли использование биксенона в РФ: ГОСТы и требования КоАП

Необходимо ориентироваться на документ «Об использовании ксеноновых фар». Он сформулирован Департаментом обеспечения безопасности МВД РФ от 20.02.2010 года. В соответствии с ним, на автомашины разрешено установить головной свет со следующими обозначениями дальности:

ГОСТ Р 41.112–2005 (лампы прямого накала): С — ближний;
R — дальний;
CR — фары, работающие одновременно в двух режимах;

ГОСТ Р 41.112–2205 (лампы галогенового типа):

HC — ближний;

HR — дальний;HCR — ближний и дальний;
ГОСТ Р 41.98–99 (ксенон):

DC — ближний;

DR — дальний;
DCR — двухрежимный свет.

Если возникла необходимость заменить обычные ламп накаливания или галогенные на ксенон, стоит внимательно ознакомиться с государственными стандартами. Так можно избежать немалого штрафа. Аналогичным образом обстоит дело с ПТФ (противотуманными фарами). Наличие этих осветительных приборов не обязательно. На противотуманки распространяются те же требования, что и на стандартные головные.

За некорректно установленный ксенон в худших случаях можно попрощаться с правами на полгода

При монтаже в не предназначенные для этого фары ксенона или биксенона возникает ответственность, регламентируемая ч. 3 ст. №12.5 КоАП. Если работники ГИБДД установят факт использования подобного оборудования, возможно изъятие водительского удостоверения на срок от 6–12 месяцев. Сами лампы будут конфискованы, но какой-либо штраф отсутствует.

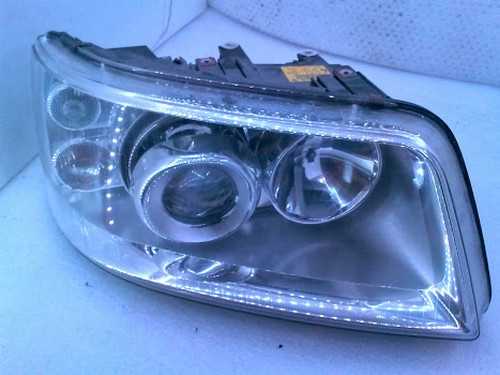

Монтаж линз

Для установки линзы в фары рекомендуется надеть перчатки. Это нужно для того, чтобы не запачкать линзы пылью или другой грязью. Маску или корпус достают из упаковки. Также достают переходник из силикона и линзу, которые вставляются в маску. Затем они прикручиваются комплектными винтами. Данная конструкция монтируется в корпус оптики. С обратной стороны сборка прикручивается контактной гайкой. При замене линз в фарах можно также пользоваться этой инструкцией.

Блок розжига декоративной подсветки клеят к корпусу оптики на двухсторонний скотч. Далее монтируют лампы в линзы. Вся проводка выводится наружу из корпуса. В специальный паз на корпусе кладут герметик, прогревают и приклеивают стекло.

При некачественном соединении или разгерметизации стыковки стекла с корпусом фонаря линза может потеть. Эту проблему не решить заменой линз в фарах. Нужно разобрать оптику и устранить щели либо переклеить стекло заново. Для чистки линзы рекомендуется использовать спирт и мягкие безворсовые ткани. После очистки фары внутренности корпуса лучше дополнительно продуть компрессором, чтобы удалить пыль.

Стандарты или можно ли ставить ксенон на автомобиль в России

Ксенон и биксенон — какие отличия

Приняв решение установить ксенон на ВАЗ 2107, возникает вопрос, что лучше ксенон или биксенон и чем они отличаются? Биксенон — это и есть ксенон, только дополнительно оснащенный механизмом переключения дальнего и ближнего света. В отличие от галогеновых ламп, где переключение дальнего и ближнего света реализуется за счет переключения 2-х спиралей, расположенных внутри одной лампы, в ксеноновой лампе имеется одна камера с газом, который и создает яркое излучение. Для переключения ближнего и дальнего света колба располагается в специальной оболочке с подвижной шторкой. Эта шторка в зависимости от включения ближнего или дальнего света, перемещается в одну и другую сторону.

На ВАЗ 2107 можно установить не только ксеноновые лампы, но и биксенон, однако для этого понадобится комплект билинз. Роль переключателя между ближним и дальним светом играют биксеноновые линзы, имеющие встроенную шторку, посредством которой происходит переключение. Если собираетесь устанавливать газоразрядные лампы вместо галогеновых, то выбрать лучше ксенон с линзами. Линзы не только предназначены для переключения света, но еще и для фокусирования света на дорожном полотне. Свет с линзами является правильным, и не рассеивается по всей фаре, ослепляя встречные машины. Именно ксенон с линзами и рекомендуется выбрать для установки в штатную оптику ВАЗ 2107.

Установка биксеноновых линз своими руками

После приобретения комплекта линз и блоков розжига позаботьтесь, чтобы под рукой у вас были:

ключ (головка) на 10;
крестовая отвёртка;
шлицевая отвёртка;
картонный ящик (чтобы в него могла поместиться фара);
строительный фен;
специальный герметик для вклейки стёкол (лучше ABRO WS-904);
канцелярский нож;
дрель с набором свёрл;
набор надфилей;
саморезы по металлу;
чистые тканевые перчатки;
автомобильный двухсторонний скотч;
монтажные стяжки;
мелкая наждачная бумага и чёрная матовая аэрозольная краска (не обязательно).

Демонтаж и разборка фары

Порядок выполнения работ:

Устанавливаем автомобиль на ровной поверхности, открываем капот.
Отсоединяем минусовую клемму от аккумуляторной батареи.
Каждая фара крепится к кузову двумя болтами и одной гайкой. Откручиваем их поочерёдно ключом на 10.

Откручиваем два болта и гайку

Откручиваем крепление «реснички»

Отверткой снимаем две скобы

Крестовой отверткой откручиваем винт

Для того чтобы размягчить герметик, фару необходимо нагреть строительным феном

при помощи шлицевой отвертки аккуратно отсоединяем стекло от корпуса

Крестовой отверткой откручиваем винт крепления «маски»

Удаляем герметик при помощи шлицевой отвертки

Крестовой отверткой откручиваем три винта и снимаем лампу с колпачком и пружиной

Выводим провода питания за корпус

Покраска рефлектора, примерка и установка линз

Красить рефлектор необязательно

Биксеноновая линза – что это?

Это комплект деталей, которые устанавливаются в штатные фары автомобиля. В комплект входит ксеноновая лампа, отражатель, металлическая шторка, фокусируемая линза и детали для монтажа. Иногда в набор входят и блоки розжига.

Работает линза следующим образом. Отражатель не просто отражает свет лампы, но и формирует его за счет фокусировки в пучок. Режимы дальний свет/ближний свет переключаются за счет шторки. Если водитель включает ближний свет, то шторка приподнята. Она перекрывает основную часть светового потока. Когда автолюбитель включает дальний, тогда шторка полностью поднимается. Лампа открывается в полной мере.
