Как поменять прокладку головки блока цилиндров ваз 2110 8 клапанов

Замена прокладки ГБЦ ВАЗ 2110 (8 клапанов)

Представляет собой прокладка ГБЦ перфорированный лист, выполненный из железа и асбеста, порой из алюминиевого паронита, по окантовке которого находятся отверстия под камеры и болты соединения. Задача прокладки состоит в уплотнении соединения блоков цилиндра. При этом служит в поддержании давления масла в общей системе двигателя, сдерживает смешение охлаждающей жидкости с моторным маслом.

На представленном ниже фотоотчете наглядно представлен процесс смены прокладки ГБЦ на авто ВАЗ 2110. На авто с карбюратором необходимо отсоединять не инжектор, а карбюратор.

Признаки, указывающие на выход из строя ГБЦ

Нигде не сказано, какой же срок эксплуатации прокладки ГБЦ, поэтому на ее срок службы влияют многие факторы, такие, как эксплуатация авто, стиль вождения водителя, модель автомобиля и другие. Но существуют определенные факторы, по которым модно опознать поломку.

1. Образование потёков на соединении блока с головкой.
2. На масляном щупе остаются светлые примеси и образовавшиеся пенка, возникающая при соединении с ГБЦ.
3. Смена цвета выхлопа, становится светло-синим, такой момент говорит о проникновении воды в камеру сгорания блока.
4. Образование масляных пятен в бачке ОЖ.
5. Попадание раскаленных газов в систему охлаждения, что вызывает повышение температуры двигателя.

Что нужно знать при смене ГБЦ

Первым делом необходимо установить коленвал в ВМТ, далее стоит закрыть два клапана 1го цилиндра. Снятые болты крепления лучше всего поменять, так как после нескольких использовании они вытягиваются, металл натягивается, после чего происходит его разрыв. При повышении длины болта 135,5 мм они подлежать замене.

Прокладка подлежит замене при каждом изъятии головки двигателя, даже если она не испорчена и не повреждена.

Затягивать болты необходимо с моментом затяжки на первом этапе с 20 Нм, а на втором этапе 69-85 Нм, ну а на третьем этапе сила доводка болта достигает 90 градусов.

Действия при смене прокладки на авто ВАЗ 2110 при 16-ти клапанном двигателе схожи с 8-ми клапанном двигателем

Здесь стоит внимание уделять некоторым моментам:

1. Первым делом снимается демонтаж.
2. Вовремя изъятии шкивов у ремня ГРМ, отмечаются два шкива и они же изымаются.
3. Изымается топливная рампа.
4. Затягивание происходит согласно инструкциям для 16 Ти клапанного двигателя.

Необходимые инструменты при смене прокладки для авто ВАЗ 2110

Для проведения работ для замены прокладки необходимо загнать автомобиль на яму, так будет удобнее работать, при этом заранее подготовив набор инструментов:

1. Трещотка размером на 10,13,17 и на 19.
2. Ключ торкс.
3. Простая отвёртка.
4. Специальный ключ для свечей.

Позаботиться стоит и о комплектующих: Прокладки в комплекте TRIALLI номенклатурный номер GZ1017022 стоимостью 500 рублей; Прокладка для ГБЦ VICTOR REINZ под номером 613666000, по стоимости выйдет примерно 280 рублей; Прокладка в оригинале ГБЦ ВАЗ под номером 21083100302020, цена ее составляет 140 рублей.

Цены указаны для Москвы и региона по состоянию на 2020 год.

Производим установку поршня первого цилиндра в положение ВМТ такта сжатия, зафиксируем шкив распредвала, изымаем свечи.

При помощи ключа на 10 отвинчиваем два болта крепления кронштейна троса, после чего изымаем кронштейн. Избавляемся от шланга вентиляции, а также шланга, установленного на штуцеры клапанной крышки. При помощи ключа на 10 отвинчиваем две гайки, крепящие клапанную крышку и избавляемся от нее.

При помощи ключа на 10 отвинчиваем болты, удерживающие переднюю крышку ГРМ, один расположен в центре, а два по бокам. Изымаем крышку ГРМ.

Метка, нанесённая на зубчатый шкив распредвала должна совпадать с установочным усиком, расположенным на задней крышке привода ГРМ, при помощи ключа на 17 снимаем шкив.

Вооружившись ключом на 10 снимаем гайку крепления на защитном кожухе, снимаем кожух.

Замены требует и ремень ГРМ.

Отсоединяем разъем датчика, показывающий уровень давления масла.

При помощи ключа на 10 отвинчиваем две гайки и болт, закрепляющий заглушку. При помощи ключа на 13 снимаем 6 гаек, закрепляющих задней корпус подшипников распредвала. Снимаем корпус подшипников.

Вооружившись ключом на 14 необходимо снять четыре гайки, удерживающих корпус спереди распредвала и также его снимаем.

Отвинчиваем четыре гайки, расположенные на креплении глушителя.

При помощи головки Е14 Torx отвинчиваем десять болтов, расположенных на блоке цилиндра и изымаем сам блок.

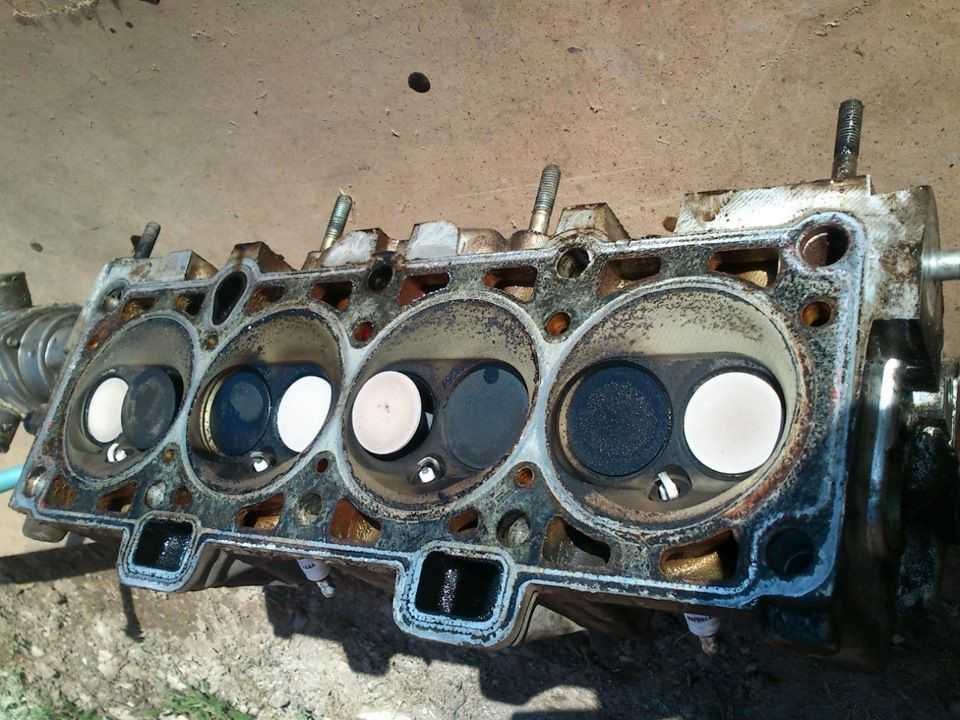

На прокладке видны следы прогара.

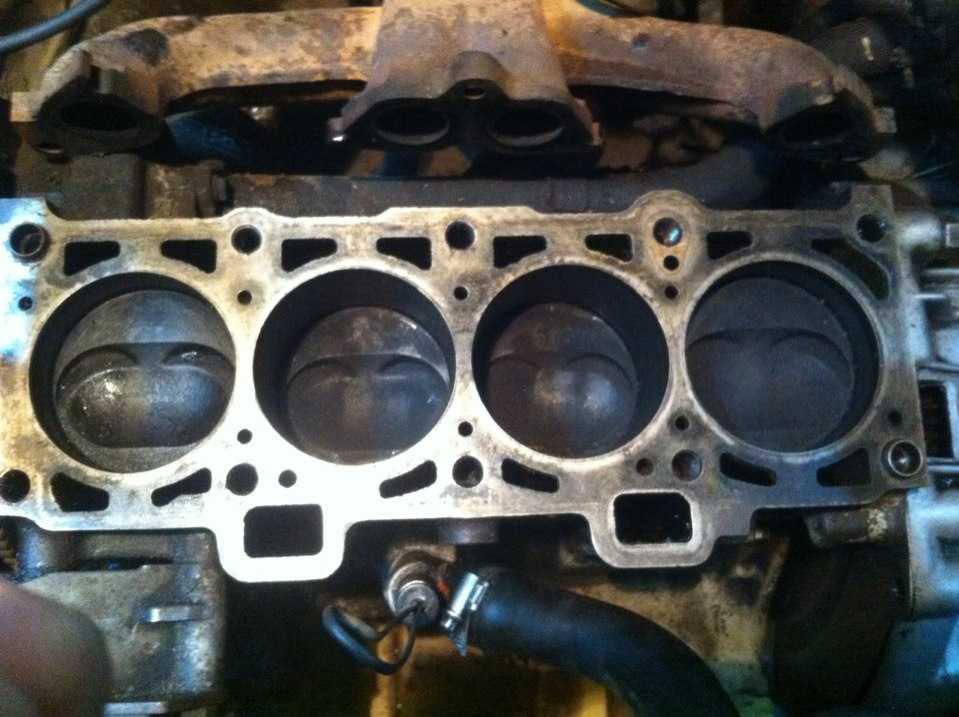

Снимаем старую прокладку ГБЦ.

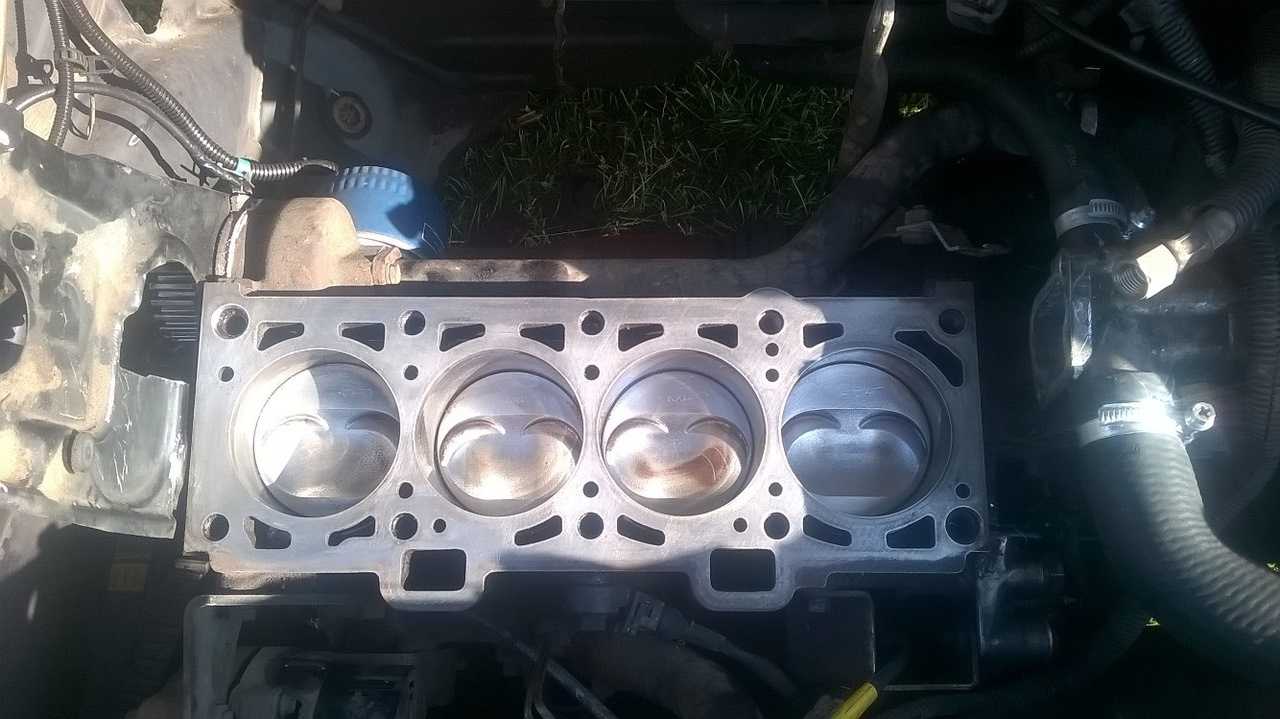

Меняем ее на новую.

После смены прокладки завинчивание болты ГБЦ по схеме.

Суть продукта. Тест-драйв нового Renault Kaptur с турбированным мотором

Смотреть все фото новости >>

Фрезеровка головки

Существует несколько неисправностей головки блока, которые вы самостоятельно не сможете устранить. При систематических перегревах двигателя происходит деформация алюминиевой головки блока. Идеально ровная поверхность прилегания головки к блоку двигателя перестаёт быть таковой.

Это приводит к тому, что прокладка между блоком и головкой начинает пропускать. Замена её на новую не решает проблему. В этом случае выходом может стать шлифовка прилегающей поверхности. Фрезеровка выполняется на специальном станке, что позволяет выполнить работу идеально точно.

В условиях вашего гаража самостоятельно такую процедуру осуществить маловероятно. Использовать ручную шлифмашинку (как советуют некоторые гаражные «кулибины») для этой цели означает полностью испортить прилегающую поверхность. В таком случае ремонт ГБЦ приведёт к полной замене головки — шлифовать её до бесконечности невозможно.

Технология замены прокладки головки блока цилиндров

Замена помпы на 8-клапанной ваз-2110, 2111, 2112 По сути своей замена прокладки ГБЦ на всех моделях автомобилей в принципе одинакова. Может существовать такая особенность, как порядок затяжки болтов крепления ГБЦ и параметры затяжного момента этих болтов. Данные цифры должны быть представлены производителем в руководстве к вашей модели. В крайнем случае, вы сможете отыскать параметры в Сети на форумах любителей той или иной модели авто.

Очень важно! Перед началом раскрутки болтов крепления ГБЦ их необходимо очистить, для того, чтобы не происходили срывы ключей, которые могут привести к дефекту шлица болта и невозможности его открутить. Раскрутку болтов крепления нужно начинать с середины и вначале провернуть равномерно все болты на 0,5-1 оборот. Раскрутку болтов крепления нужно начинать с середины и вначале провернуть равномерно все болты на 0,5-1 оборот

Раскрутку болтов крепления нужно начинать с середины и вначале провернуть равномерно все болты на 0,5-1 оборот.

Предварительно, перед демонтажом головки блока, отсоединяем всё навесное оборудование. Последовательность демонтажа желательно пометить и обозначить схематично.

После раскрутки болтов снимаете головку блока и производите замену прокладки головки блока цилиндров. Для центровки прокладки и головки блока, как правило, существуют втулки в самом блоке.

Затем в обратной последовательности производите монтаж самой головки блока цилиндров и всего навесного оборудования, которое с ней связано. Именно для этого вы и рисовали схему.

Затяжку болтов крепления головки ГБЦ необходимо производить в строгой последовательности со схемой для данного блока и соблюдая параметры затяжного момента, указанные производителем. Для этого вам потребуется динамометрический ключ.

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Если повреждена прокладка ГБЦ, заменить её нужно как можно скорее. Дело в том, что эксплуатация автомобиля с пробитой или прогоревшей прокладкой чревато серьёзными последствиями. Главная проблема заключается в смешивании моторного масла и тосола. Определить это явление можно по наличию густого белого дыма из трубы выхлопа с характерным сладковатым запахом и по появлению эмульсии в системе смазки. Помимо очевидных подтёков масла иногда можно наблюдать прорыв через прокладку отработанных газов.

Эмульсия представляет собой белую субстанцию на крышке клапанной головки, это свидетельствует о наличии антифриза в системе смазки. Опасно это тем, что тосол смешивается с маслом и разжижает его, про смазочные свойства и говорить не приходится, они существенно снижаются, соответственно трущиеся детали двигателя начинают сильно нагреваться и могут разрушаться от воздействия высоких температур. Если масло попадает в систему охлаждения из-за поврежденной прокладки ГБЦ это можно понять по снижению уровня антифриза в расширенном бачке и появлению масляных пятен на поверхности. При попадании отработанных газов может наблюдаться бурление охлаждающей жидкости.

Если диагностировано повреждение прокладки головки блока цилиндров эксплуатацию автомобиля лучше исключить, в противном случае двигатель может выйти из строя из-за гидроудара (в составе антифриза как минимум половину занимает дистиллированная вода) и потребуется серьёзный ремонт двигателя с заменой многих комплектующих, а эта процедура гораздо сложнее и дороже, чем замена прокладки

При выборе этого расходника важно уделить особое внимание качеству, желательно приобретать оригинальную деталь или в крайнем случае аналог, но от проверенного бренда. Лучше купить подороже, но не бояться, что через несколько тысяч километров снова придётся заниматься трудоёмкой заменой прокладки

Удачи вам при замене прокладки головки блока цилиндров своими руками

Удачи вам при замене прокладки головки блока цилиндров своими руками.

Главная →

Обслуживание и Ремонт → Двигатель →

Что понадобится для замены прокладки ГБЦ ВАЗ 2110 (8 клапанов)

Необходимые инструменты:

• трещотка с торцевыми головками «на 10»; «на 13», «на 17», «на 19»;
• ключ с насадкой «Torx»;
• отвёртка;
• динамометрический ключ;
• ключ для выкручивания свечей.

Это интересно: Диагностика форсунок — как самостоятельно проверить: пошаговая инструкция Подходящие комплектующие:

• комплект прокладок TRIALLI имеет артикул GZ1017022, его цена – 500 рублей>;
• прокладка ГБЦ VICTOR REINZ имеет артикул 613666000, ее цена — 280 рублей>;
• оригинальная прокладки ГБЦ ВАЗ (ВАТИ) имеет артикул 21083100302021, ее цена – 140 рублей.

Цена прокладок актуальна на лето 2017-го года для Москвы и области.

Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Фиксируем зубчатый шкив распредвала от проворачивания фиксатором. Выкручиваем свечи.

А) Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его. Б) Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. В) Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ.

Проверяем совпадение метки на зубчатом шкиве распредвала с установочным усиком на задней крышке привода ГРМ. Ключом «на 17» отвинчиваем шкив.

Отвинчиваем ключом «на 10» гайку крепления защитного кожуха и отгибаем кожух.

Видим, что ремень ГРМ тоже просит замены.

Отключаем разъем датчика давления уровня масла.

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Равномерно, ключом «на 13», откручиваем шесть гаек крепления заднего корпуса подшипников распределительного вала. Снимаем со шпилек задний корпуса подшипников распределительного вала.

Затем, так же равномерно и ключом «на 13», откручиваем четыре гайки крепления переднего корпуса подшипников распределительного вала и снимаем его.

Откручиваем четыре гайки крепления глушителя к выпускному коллектору.

Головкой «Е14 Torx» откручиваем 10 болтов на блоке цилиндров и снимаем блок.

Ряд ремонтных работ силового агрегата автомобиля связан со снятием головки блока. Демонтаж ГБЦ особых трудностей не вызывает, а вот посадка узла на место при сборке мотора требует полного соблюдения технологии установки, в частности затяжки крепежных элементов.

Схема питания двигателя ВАЗ 2110 8 клапанов инжектор

Система питания инжекторного мотора с 8-клапанами (это двигатели 2111 1.5 литра и 21114 1.6 литра) состоит из следующих элементов. Смотрим на изображение далее.

Герметичный бак со встроенным электрическим насосом для топлива, который постоянно обеспечивает необходимое давление в рампе. В рампе расположены форсунки, которые и впрыскивают топливо в двигатель. При этом процессом управляет электроника, которая отправляет импульс на электромагнитный клапан форсунки, он открывается и топливо впрыскивается в камеру сгорания, а за счет механической возвратной пружины, форсунка закрывается, перекрывая подачу топлива. Давление, которое создается в топливной системе инжектора, составляет около 3 атмосфер. Собственно без этого не один инжекторный двигатель не работает, особенно если топливная система не герметична.

Как поменять своими руками?

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

• комплект накидных ключей;
• свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
• динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
• емкость для сбора отработанной жидкости;
• две отвертки — с крестовым и плоским наконечником;
• чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля. Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее. В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка. Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу. Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их. Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы. После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами. Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой. Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала. Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества. Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже. Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают. После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м

Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов. Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет

Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет. Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

Гидравлические толкатели

Приводятся в движение клапаны при помощи кулачков на распределительных валах и гидротолкателями. Эти элементы находятся внутри направляющих отверстий. При помощи гидротолкателей получается автоматически устранить зазоры в механизме клапанов. Поэтому при эксплуатации автомобиля не требуется проводить настройку тепловых зазоров клапанов.

Чтобы гидротолкатели работали в нормальном режиме, из системы смазки поступает к ним масло. Оно подается по специальным каналам в блоке ДВС и ГБЦ. Масло проходит по этим каналам и для смазки шеек на распределительных валах. В канале имеется клапан, с помощью которого масло не сливается сверху после того, как двигатель глушится. Это позволяет поддерживать работу системы в нормальном режиме до полной остановки.

Читать также: Кто отвечает за перегруз по осям

Интервалы замены прокладки ГБЦ на Ваз-2110

Предсказать точный срок службы прокладки весьма затруднительно.

Самое главное, что интересует владельцев – это интервал замены данной детали.

Это зависит от:

1. Фирмы-изготовителя детали.
2. Качества материала, из которого изготовлена прокладка.
3. Условий, в которых хранились данные детали.

Так как прокладка сделана из резины, условия хранения напрямую влияют на срок её службы. Например, деталь, купленная на рынке, которая долгое время хранилась в сыром и неотапливаемом контейнере, будет хуже такой же запчасти, купленной в магазине.

Главной функцией является обеспечение максимальной герметизации блока цилиндров с ГБЦ. Если не следить за состоянием, то ресурс двигателя существенно сократится.

Признаки пробитой прокладки

Пена вокруг крышки расширительного бачка – один из признаков пробоя прокладки ГБЦ.

Узнать, что герметизация соединения нарушена, можно по следующим причинам:

1. В выхлопных газах появляется белый пар.
2. В тосоле можно заметить масляные пятна.
3. Течь в соединениях ГБЦ.
4. В поддоне находится большое количество масла.
5. Вокруг заливной крышки можно заметить пену.

Хотя, кажется, что пары в тосоле заметить очень сложно, это можно сделать, надев пакет на горловину открытого расширительного бачка. Если в тосоле присутствуют газы, то пакет надуется.

Как поменять прокладку головки блока цилиндров ВАЗ 2110 самому?

Когда пора менять?

Многих владельцев автомобилей ВАЗ 2110 интересует вопрос, через сколько нужно менять прокладку. Во многом периодичность замены зависит от качества самой прокладки, чем материал качественнее, тем она служит дольше. Влияет на частоту замены интенсивность эксплуатации авто. Прокладка ГБЦ представляет собой резиновое изделие, которое со временем теряет свою упругость, твердеет, трескается и перестает выполнять свою главную функцию –герметизацию соединения ГБЦ с блоком цилиндров.

Качество прокладки имеет большое значение для исправной работы двигателя. Если не следить за ее состоянием, то мотор быстро выработает свой ресурс. Есть признаки, по которым можно сделать вывод о необходимости ее замены:

• появление белого пара в выхлопных газах,
• внешние течи на соединениях ГБЦ тосола или моторного масла;
• масляные пятна в тосоле;
• большое количество масла в поддоне;
• появление пены вокруг заливной крышки.

Наличие паров в отработанных газах можно проверить, открутив крышку на расширительном бачке и надев пакет на горловину. Если он надуется после непродолжительной работы двигателя, значит, прокладка пришла в негодность.

Процесс замены (для 8 и 16 клапанных авто)

Замена прокладки ГБЦ на ВАЗ 2110 с 8-ю и 16-ю клапанами не сильно отличается и может быть выполнена самостоятельно. Поэтому достаточно разобраться в общем, как выполнить замену. Проводить работы удобнее на смотровой канавке или эстакаде. Заранее следует запастись набором инструментов и расходным материалом в виде новой прокладки.

Новый расходный материал для ГБЦ

Этапы

1. Сначала обесточиваем автомобиль: снимаем минусовую клемму на АКБ.
2. Затем отсоединяем приемную трубу глушителя.
3. Далее, демонтируем карбюратор на ВАЗ 2110.
4. На следующем этапе занимаемся электропроводкой: отсоединяем провода от свечей зажигания, отключаем разъемы датчиков температуры и давления уровня масла.
5. Отсоединяем от впускного коллектора трубу вакуумного усилителя.
6. На ВАЗ 2110 отсоединяем датчик-распределитель зажигания.
7. Вместе с топливным насосом демонтируем корпус вспомогательных агрегатов.
8. Далее, ослабляем крепежный болт натяжного ролика, снимаем ремень ГРМ и ролик.
9. Зафиксировав зубчатый шкив распредвала от проворачивания, откручиваем болт и снимаем шкив с помощью двух отверток.

Снимаем штив распределительного вала

• Откручиваем гайки, удерживающую заднюю крышку ГРМ и демонтируем ее.
• С помощью крестовой отвертки ослабляем хомуты и отсоединяем шланги, идущие к выпускному патрубку головки блока цилиндров.
• Используя шестигранник выкручиваем 10 крепежных болтов головки блока.

  Последовательно откручиваем все болты

• Винты вынимаются с шайбами.

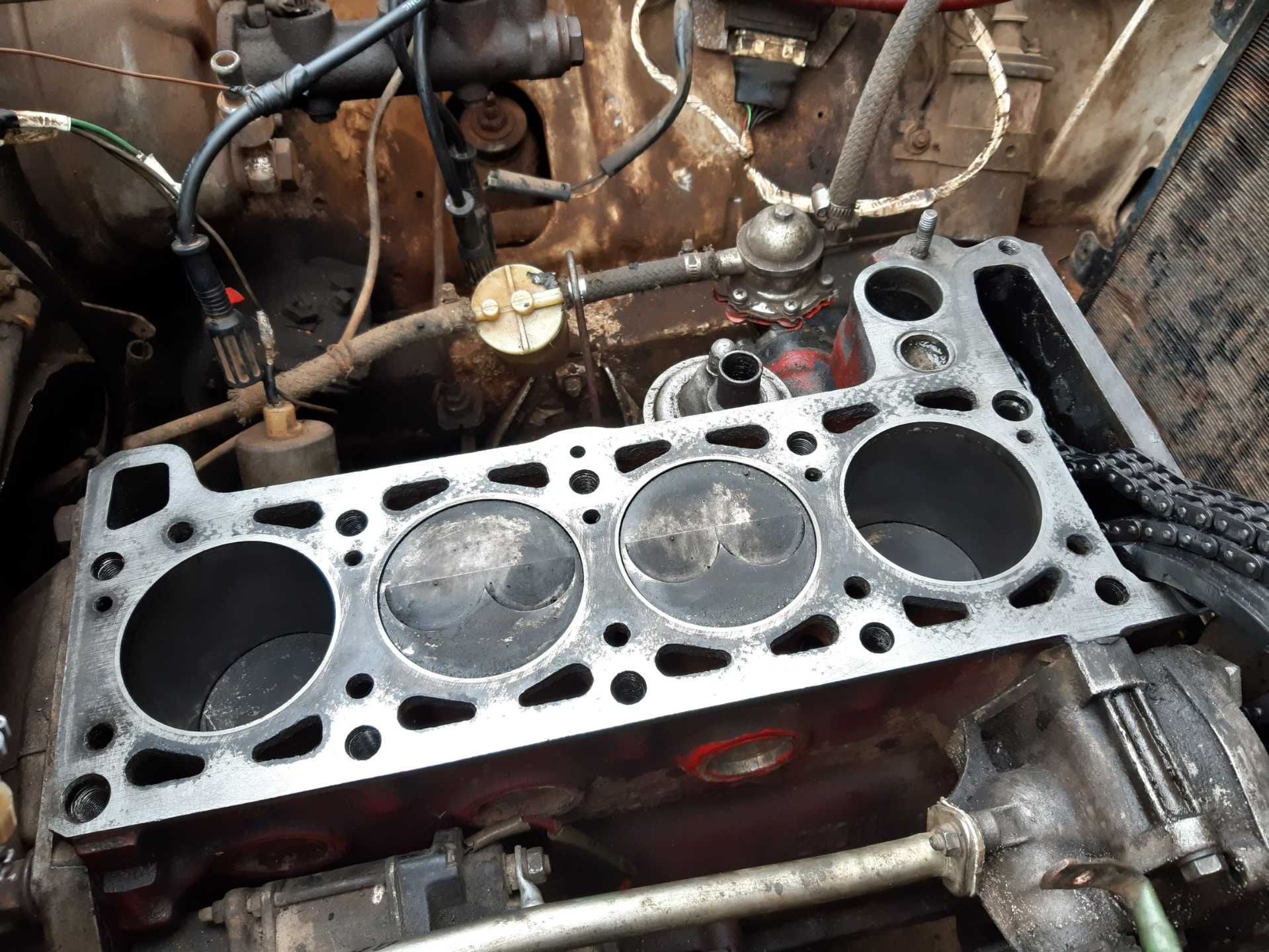

• Демонтируем ГБЦ вместе с прокладкой.

  Снимаем головку блока для замены прокладки

• Винты относятся к многоразовым деталям, но, если они стали длиной более 135,5 мм, то их следует поменять на новые. Перед закручиванием в головку болты нужно смазать моторным маслом.
• Поверхности соприкосновения блока цилиндров и головки должны быть ровными без дефектов, сухими и чистыми, поэтому их нужно тщательно очистить от загрязнений и остатков предыдущей прокладки. Если есть какие-то явные дефекты, их нужно убрать. В резьбовых отверстиях не должно быть остатков масла и охлаждающей жидкости.
• Устанавливаемая прокладка также должна находиться в сухом и чистом состоянии. При установке следует проконтролировать, чтобы отверстие, через которое проходит масло, располагалось между 3-м и 4-м цилиндрами.
• Перед установкой ГБЦ нужно проверить, чтобы клапаны первого цилиндра были закрыты.
• Затягиваем болты, в соответствии со схемой, в четыре этапа.

  Закручиваем болты согласно схеме На каждом этапе болты затягиваются с определенным моментом:

• на 1-м — 20 Н·м;
• на 2-м — 69,4–85,7 Н·м;
• на 3-м нужно довернуть на 90 градусов;
• на 4-м проворачиваются окончательно на 90 градусов.

1. Далее, сборка продолжается в обратном порядке. При этом нельзя проворачивать распредвалы и коленвал, пока не будет установлен ремень ГРМ. Устанавливать шкив распределительного вала нужно так, чтобы выступающая часть ступицы была повернута к силовому агрегату.
2. После окончательной сборки нужно проверить все зазоры на клапанах и отрегулировать натяжение ремня ГРМ.

Таким образом, пользуясь данной инструкцией замену прокладки ГБЦ на ВАЗ 2110 не трудно выполнить, как с агрегатами, имеющими 8 клапанов, так и 16 клапанными двигателями.

В этом видео показан процесс снятия, установки ГБЦ и замены прокладки головки.

Что это?

А что вообще собой представляет эта прокладка?

Это резиновый элемент, который имеет определенную упругость. По мере эксплуатации и износа, упругость теряется. Отсюда снижается качество и эффективность выполнения главной задачи элемента — герметизация соединения головки блока с блоком цилиндров.

Чтобы движок работал исправно и без проблем, прокладка обязана быть качественно и надежно установленной. Игнорирование ее износа приведет к серьезному снижению ресурса двигателя.

Признаки износа

Если ваша старая прокладка износилась, определить это будет не сложно. Существует несколько характерных признаков потери упругости резинового элемента:

• Из выхлопа начинает идти белый пар;
• На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
• В охлаждающей жидкости появляются следы масла;
• В поддоне скапливается внушительное количество смазывающего вещества;
• Около заливной крышки образуется пена.

Чтобы проверить наличие пара в отработанном газе, нужно демонтировать крышку с расширительного бачка с охлаждающей жидкостью и надеть на горловину пакет. Если после недлительной работы силового агрегата пакет быстро надуется, прокладка износилась, а потому нуждается в замене.

Особенности при сборке

Перед сборкой следует проверить болты крепления головки на вытяжку, их длина не должна быть больше 13,5 см, если они длиннее – использовать их уже нельзя.

Также следует проверить плоскость головки. Если она была перегрета, возможно, что ее покоробило и потребуется ремонт в виде торцевания плоскости.

При сборке болты крепления головки затягиваются в определенной последовательности и со строго определенным моментом затяжки. Далее все собирается в последовательности, обратной разборке.

В этой же последовательности производится и разборка, если выполняется доработка силовой установки.

Замена рампы на ваз 2110

Всегда рампу снимают вместе с регулятором давления топлива:

• Отсоединяем шланг вакуума с регулятора.
• При откручивании штуцера на трубке подачи топлива, используют рожковый ключ на 17.
• Снять фишку на напряжение рампы.
• Также откручивают винт на крепление трубок подачи бензина и затем его отсоединяют.
• Затем при помощи шестигранника откручивают несколько винтов с крепления рампы.
• Рампу снимают по оси направления форсунки и извлекают ее из привычного места.
• Затем снимается заменитель, необходимо открутить крепление с левой стороны впускного коллектора, и немного расслабить нижний болт.
• Снимают сам кронштейн.
• Теперь следует таким же образом снять и правый кронштейн.
• Со шпильки откручивают несколько гаек рыма.

Общие рекомендации по протяжке головки блока цилиндров

Напоследок давайте выделим основные советы, которые важно учитывать при выполнении такой работы:

1. Четко соблюдайте рекомендации производителя, касающиеся порядка затяжки болтов, а также необходимого момента. Все эти вопросы подробно рассмотрены в руководстве.

Приводить их нет смысла, так как для каждой модели они могут различаться.

2. Во время протяжки болтов пользуйтесь только исправным динамометрическим ключом. Не надейтесь на свой «глазомер» и «старый добрый» гаечный ключ.

3. При любом подозрении на низкое качество болта – производите замену. Здесь принцип «да, пойдет» может привести к множеству проблем в дальнейшем.

Перед тем, как закручивать болты, обязательно проверьте чистоту резьбы и ее состояние.

Учтите, что вторичное применение пружинных болтов запрещено – вы все равно не добьетесь нормальной протяжки.

Как следствие, через несколько сотен километров масло начнет выдавливать из-под прокладки.

4

Особое внимание уделите выбору прокладки – на ней должен быть указан допустимый момент усилия (превышать его не желательно)

При этом убедитесь, что цифры на изделии хотя бы приблизительно соответствуют рекомендации производителя.

5. При наличии «слепого» болта крепления внимательно заливайте масло. В противном случае его можно «переборщить» и болт просто не затянется до нужного момента.

При наличии сквозного отверстия резьбу желательно обработать специальным герметиком.

Помните, что протянуть головку блока цилиндров не сложно. Главное – четко соблюдать требования производителя и учитывать рекомендации в статье. Удачи на дорогах и конечно же без поломок.

Не так давно словил обрыв ГРМ, загнул клапана, менял прокладку гбц и тогда же удалил балансиры www.drive2.ru/l/9348412/Я вот сейчас даже думаю что у меня балансир заклинил при 5000 тыщах оборотов и поэтому порвался ГРМ, но сейчас не об этом.

Вот пришла пора проверить протяжку ГБЦ после 1000км пробега, это для тех кто до сих пор думает что повторная протяжка бред…Все болты были в пределах 80-90Nm, а один на 4 цилиндре и того меньше, вместо необходимых 100Nm.Так вот, повторяю еще раз для всех кто меняет прокладку ГБЦ.ПОВТОРНАЯ ПРОТЯЖКА ГБЦ ПОСЛЕ 1000км ОБЯЗАТЕЛЬНАЯ ПРОЦЕДУРА!

Так что имейте ввиду, чтобы потом не жаловались, что через 3 тыщи опять пробило ГБЦ и не орали SOS, тем более протянуть ГБЦ это пол часа делов.

Кстати, частый вопрос про порядок и момент затяжки. Я протягиваю в несколько подходов до 100Nm (один раз пробывал протягивать 110Nm и проблем тоже не было). Последовательность протяжки 40 — 70 — 90 — 100. Между протяжками жду минут по 20-30 пока собираю навесное. Перед последней протяжкой на 100Nm иногда приходится подождать и пару часиков, бывает какой нибудь болт тянется.Порядок протяжки такой

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.

Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Самый простой способ проверить, пробита ли прокладка головки блока цилиндров, показан на видео внизу страницы.

Главным залогом долговечности прокладки ГБЦ является идеальная плоскость прилегания у головки и блока цилиндров. Прилегающие поверхности должны быть чистыми, без раковин и шероховатостей.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

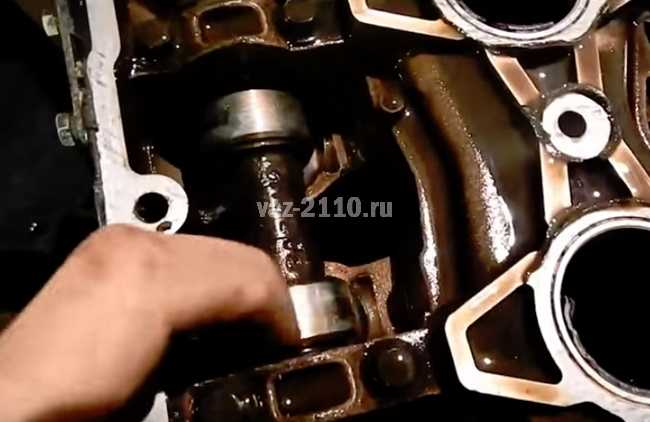

Установка поршней и шатунов

Следующим этапом устанавливаем поршня на шатуны. Поршня и шатуны имею определённое направление по отношению к двигателю. На поршнях стрелкой указано направление вперёд, те есть, они должны быть направлены от маховика в сторону передней крышки.

На шатунах имеются отливы цифр, они должны быть обращены вперёд, таким же образом.

Учитывая данное направление, соединяем поршень и шатун посредством поршневого пальца. Перед установкой пальца поршень необходимо нагреть, достаточно поместить его в горячую воду на несколько минут. В поршне палец стопорится с обеих сторон стопорными кольцами.

Как произвести затяжку болтов ГБЦ правильно?

Перед тем, как приступать к монтажу головки блока, следует сначала обратить внимание на состояние ее болтов. Они должны иметь хорошую резьбу и по длине соответствовать требуемым нормам

Нормальная полная длина болта ГБЦ равняется 135,5 мм. Если болты, извлеченные в ходе замены прокладки, соответствуют этому параметру, то их можно использовать повторно. Если же болты удлинились в ходе работы двигателя, то использовать их уже нельзя и следует приобрести новые.

Разобравшись таким образом с болтами, и установив их на место, следует перейти к затяжке. Выполняется она в обязательном порядке только динамометрическим ключом. Затяжка болтов «на глаз»может привести к очень серьезным последствиям, вплоть до повреждения самого двигателя.

И так, как протянуть головку на ВАЗ 2114 правильно? Во-первых, следует помнить, что начинать затяжку болтов следует от центра к краям.

Во-вторых, выполнять затяжку следует в четыре этапа (каждый из которых выполняется точно в такой же последовательности, как и обозначено на схеме выше).

На первом этапе затягиваем каждый из болтов динамометрическим ключом с усилием, равным 2 кгс/см2.

На третьем этапе выполняем дотяжку болтов, проворачивая каждый из них на угол в 90 градусов.

На четвертом этапе вновь проворачиваем каждый из болтов (все также придерживаясь приведенной в начале схемы) на угол в 90 градусов.

После того, как все четыре этапа будут завершены, затяжку болтов головки блока цилиндров можно считать оконченной.

К затяжке болтов ГБЦ следует подходить максимально серьезно. Выполнять все ее этапы необходимо строго в одинаковом порядке и с равным усилием на каждом из них. Несоблюдение этого правила может привести к быстрому износу прокладки и появлению течей масла и ОЖ.
