Как производится замена прокладки головки блока цилиндров ваз-ваз-2107

Как производится замена прокладки головки блока цилиндров ВАЗ-ВАЗ-2107

Без правильно работающего двигателя не поедет ни одна машина, и, к сожалению, практика показывает, что именно на двигатель приходится большинство поломок ВАЗ-2107. Найти качественные составляющие двигателя для отечественных авто сложно, но есть способ, который позволит минимизировать частоту неисправностей – вовремя менять своими руками прокладку головки блока цилиндров (ГБЦ).

Случаи, когда нужно осуществить замену прокладок головки ГБЦ

Замена прокладки головки блока цилиндров ВАЗ-2107 требуется в обязательном порядке в ряде случаев:

Если имеются повреждения около камер сгорания – к этой неприятной ситуации приводит перегрев двигателя

Когда барахлит система охлаждения, а водитель предпочитает не обращать внимание на неисправность и откладывает ремонт в долгий ящик, оставляет желать лучшего состояние блока цилиндра и его головки.
Замечена течь тосола или охлаждающей жидкости – поломка часто сопровождается некорректной работой вентилирующего устройства, термостата, банальной утечкой вещества из шлангов.
Присутствует утечка моторного масла. Если замечены следы утечки масла снаружи, значит, плохо прилегает прокладка

Затяните болты головки, если это не помогает, тогда придется заменить прокладку ГБЦ своими руками.

Пошаговое руководство по замене прокладки ГБЦ ВАЗ-2107

Чтобы заменить прокладку ГБЦ в ВАЗ-2107, следует произвести такие манипуляции:

  1. Начальный этап предполагает демонтаж фильтра, фильтрующего поступающие воздушные потоки. Если в ВАЗ-2107 обустроен карбюратор, сделать это проще, чем произвести те же работы при наличии инжектора. Ваша задача – открутить и разобрать все детали целой системы, только так удастся добраться до ГБЦ.
  2. Извлеките карбюратор.
  3. Выкрутите абсолютно все патрубки, которые остаются на виду.
  4. Избавьтесь от крышки ГБЦ, отсоединив крепежи. Отложите гайки и фиксаторы в сторону, не потеряйте, иначе собрать механизм в единое целое не получится.
  5. Подставьте под шланг емкость и аккуратно слейте оставшуюся в автомобиле охлаждающую жидкость.
  6. Защитите свое здоровье от поступления электрического тока, демонтировав АКБ.
  7. Отложите крышку от распределителя зажигания в сторону.
  8. Вытащите с карбюратора шланги – один, отвечающий за подогрев, и второй, идущий от регулятора вакуумного формата, который распределяет зажигание.
  9. Демонтируйте воздухосборник и уберите тягу заслонки дроссельного типа.
  10. С головки блока цилиндров ВАЗ-2107 своими руками снимите датчик, контролирующий температурный режим.
  11. Соедините между собой показатели на звездочке привода распределительного вала с разметкой, находящейся на корпусе подшипникового устройства распредвала. Этот простой прием позволит избежать повторного монтажа распределяющей фазы в момент сборки.
  12. Далее разогните в разные стороны края шайбы фиксации звездочки и выкрутите болт. Звезда пусть остается на своем месте.
  13. На половину оборота ослабьте гайку натяжителя и при помощи отвертки отожмите башмак. По мере ослабления цепи затяните крепеж снова.
  14. Осталось отсоединить болт, удерживающий звездочку, и снять ее. Во избежание падения цепи ГРМ придерживайте ее мягкой проволокой.
  15. Снимите с подшипника, находящегося на распределительном вале, корпусную основу, и отсоедините гайки головки блока цилиндров ВАЗ-2107.
  16. Когда крышка головки легко снимается, расположите новую прокладку.
  17. Соберите составляющие в единое целое, следуя обратному порядку предложенной инструкции.
  18. Откорректируйте работу клапанов.

Какая прокладка ГБЦ лучшая

Уплотняющая прокладка служит для укрепления каналов охлаждения двигателя и хорошо сохраняет масляные каналы в цилиндрах, на которые возложена газораспределительная функция. Поэтому экономить на прокладке ГБЦ не стоит. Если деталь некачественная, может произойти прорыв между каналом охлаждающей системы и дренажными канальцами смазочной системы. Бывает прорыв, находящийся в месте соединения канала системы охлаждения и цилиндра.

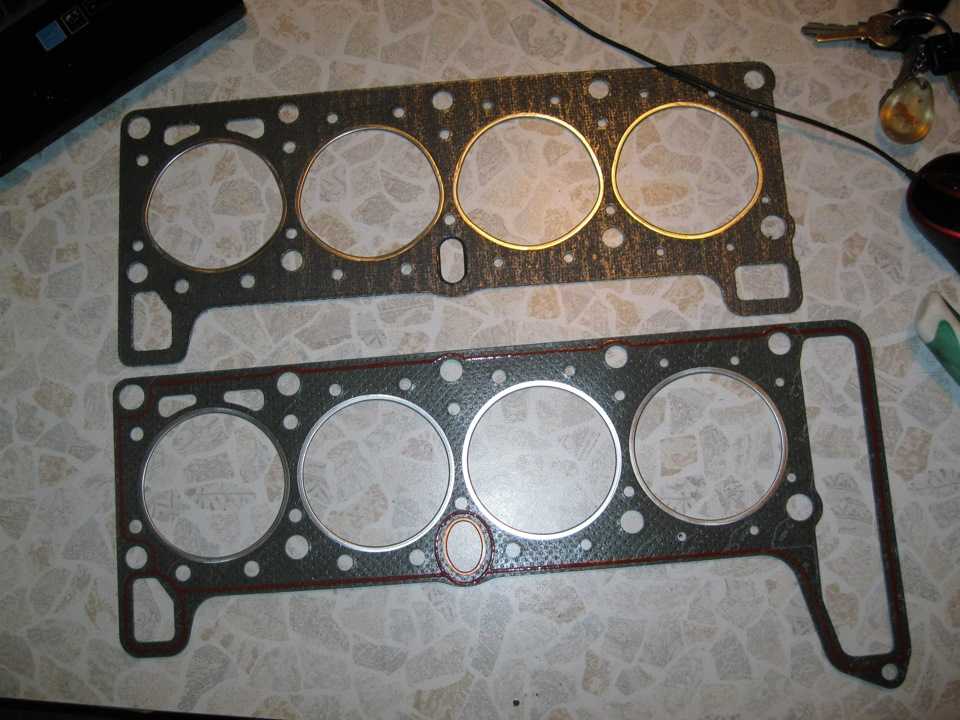

В автомагазинах продаются такие виды прокладок ГБЦ, предназначенных для монтажа в ВАЗ-2107:

  1. Асбестовые – предполагают сопутствующий ремонт двигателя. Преимуществами материала являются термостойкость, повышенная упругость, хорошие характеристики эластичности.
  2. Безасбестовые изделия тоже удобны в эксплуатации, и все благодаря минимальным усадкам и прекрасным восстанавливающим свойствам.
  3. Металлические – считаются лучшими среди всех других уплотнителей ГБЦ. Суть в том, что давление распределяется равномерно по всему блоку.

Видео, как осуществляется замена прокладки головки блока цилиндров ВАЗ-2107 своими руками, можно посмотреть ниже:

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

  • набор автомобильных ключей;
  • шлицевые и крестовые отвертки;
  • плоскогубцы;
  • вороток с удлинителем;
  • головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
  • молоток;
  • монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

  • выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
  • снимаем клемму с аккумулятора;
  • сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
  • откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
  • отсоединяем от карбюратора тягу газа, трос подсоса;
  • освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
  • скидываем шланг вакуумного усилителя тормозов;
  • отворачиваем четыре гайки крепления приемной трубы глушителя;
  • отсоединяем от головки высоковольтные провода;
  • снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
  • отсоединяем от карбюратора бензиновый шланг;

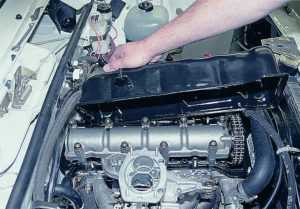

  • снимаем клапанную крышку, убираем ее в сторону;
  • откручиваем болт с гранями 13 мм крепления ГБЦ;
  • снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
  • скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
  • откручиваем гайки распредвала (ключ на 13), снимаем вал,
  • сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

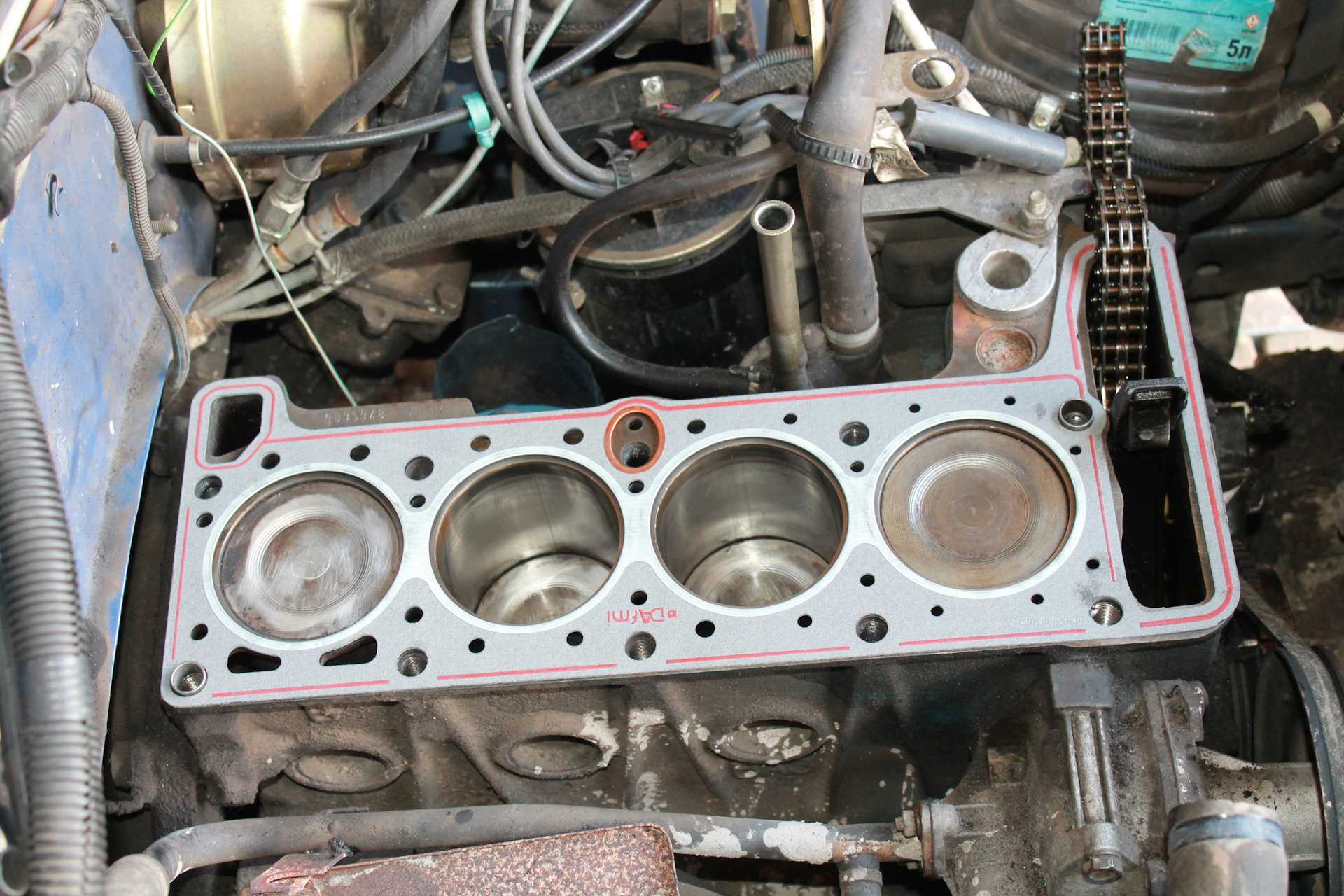

  • чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;

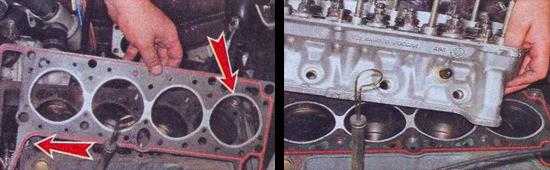

  • перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
  • чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
  • установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
  • болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
  • распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
  • после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
  • перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;

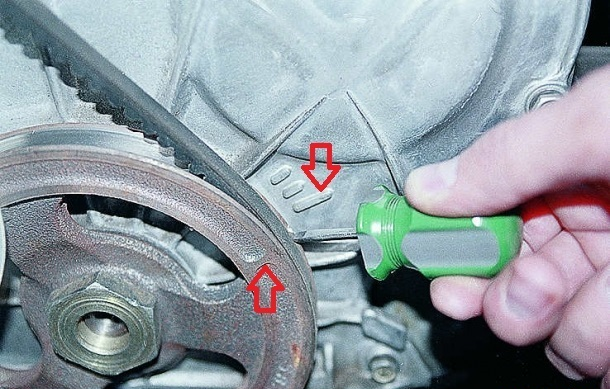

  • после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;

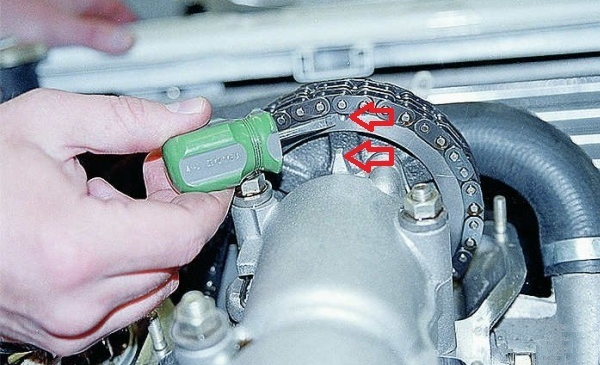

  • совмещение меток распредвала указаны внизу на рисунке стрелками;
  • произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

https://youtube.com/watch?v=Td_oPNNAtN8

Замена прокладки ГБЦ на ВАЗ 2101-2107

Если вы разбирали двигатель на автомобиле ВАЗ 2101-2107, то в любом случае прокладку ГБЦ необходимо будет заменить, так как она не предназначена для повторной установки. Также, есть и другие случаи, когда она подлежит замене. Самым распространенной причиной, по которой приходится ее менять, является ее прогорание или повреждение при установке.

Если вы заметили такие симптомы на своем автомобиле, как бурление в расширительном бачке, а также появление тосола или антифриза на стыке головки и блока цилиндров, то это говорит о повреждении прокладки. В таком случае двигатель долго не проходит, будет постоянно перегреваться, а охлаждающая жидкость все время будет уходить через негерметичные соединения.

На моделях Жигулей «классика», таких как ВАЗ 2101-2107, для того, чтобы снять головку блока цилиндров, необходимо снимать распредвал, так как по-другому добраться до болтов крепления невозможно.

Итак, для выполнения этой работы, нам понадобится:

  • Ключ на 10, желательно головка с воротком или трещоткой
  • Головка на 13, 17 и 19
  • Отвертки плоская и крестовая
  • Удлинители
  • Воротки и трещоточные рукоятки
  • Динамометрический ключ — основной инструмент, который обязателен для выполнения этой работы

Пошаговое руководство с фотографиями по замене прокладки ГБЦ

Сразу скажу, на тех фотографиях, которые представлены в этой статье, показан процесс с полным снятием карбюратора, впускного и выпускного коллектора. Но на самом деле, можно обойтись и без снятия всех этих узлов. Можно полностью демонтировать ГБЦ с установленным на ней карбюратором и коллекторами.

Итак, сначала ознакомьтесь с инструкцией по снятию распредвала на ВАЗ 2107. После этого откручиваем трубки подвода охлаждающей жидкости:

И после этого отводим ее в сторону:

Также, не забываем отсоединить провода от датчика давления масла:

Проверяем,все ли шланги и патрубки отсоединены, чтобы при снятии ГБЦ не повредить ничего. Затем можно откручивать болты крепления головки к блоку цилиндров, сначала срываем их воротком, а потом можно крутить и трещоткой, чтобы дело шло быстрее:

После того, как все болты откручены полностью можно аккуратно приподнимать ГБЦ:

И окончательно снимаем ее с блока, результат чего можно посмотреть на приведенной ниже фотографии:

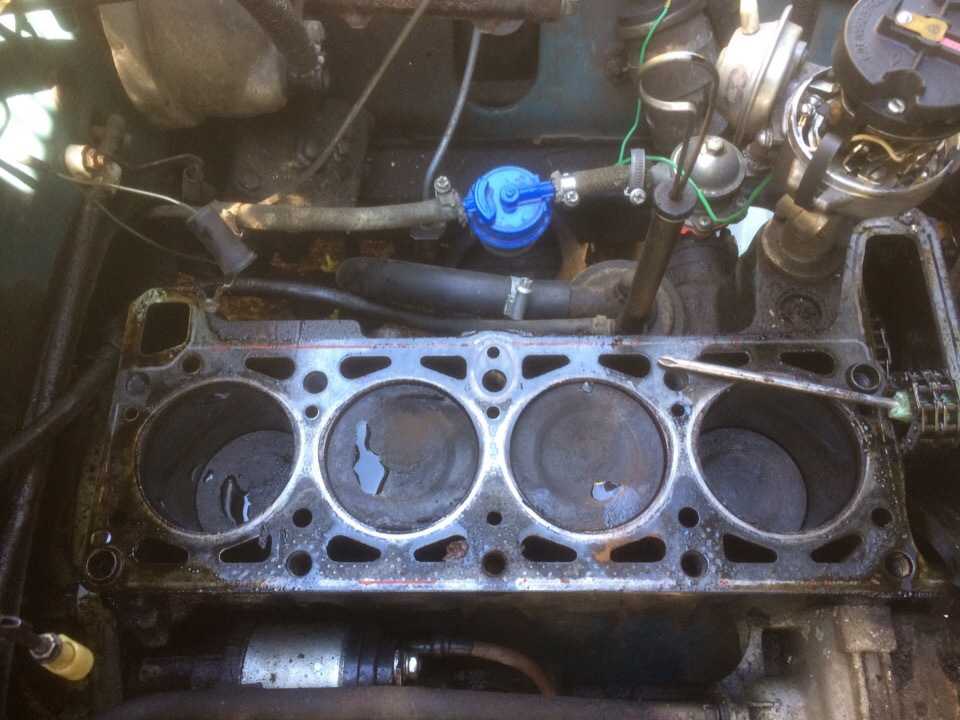

Внимательно осмотрите поверхность головки с внутренней стороны, чтобы понять, почему прогорела прокладка и между стыком проходил тосол (если такие симптомы были на вашем авто). Если близко к каналам есть следы коррозии, то такое не допускается и желательно заменить такую ГБЦ. Если же следы коррозии не очень глубокие, то можно отшлифовать поверхность головки, чтобы сравнять канавки со всей площадью. Разумеется, что после такой процедуры необходимо будет подбирать прокладку потолще, чтобы сохранить значение степени сжатия.

Если же с ГБЦ все нормально и просто необходимо заменить прокладку, то обязательно хорошенько очистите ее поверхность. Я это делаю специальным спреем для удаления прокладок, который наносится на 10-15 минут и потом счищается щеткой.

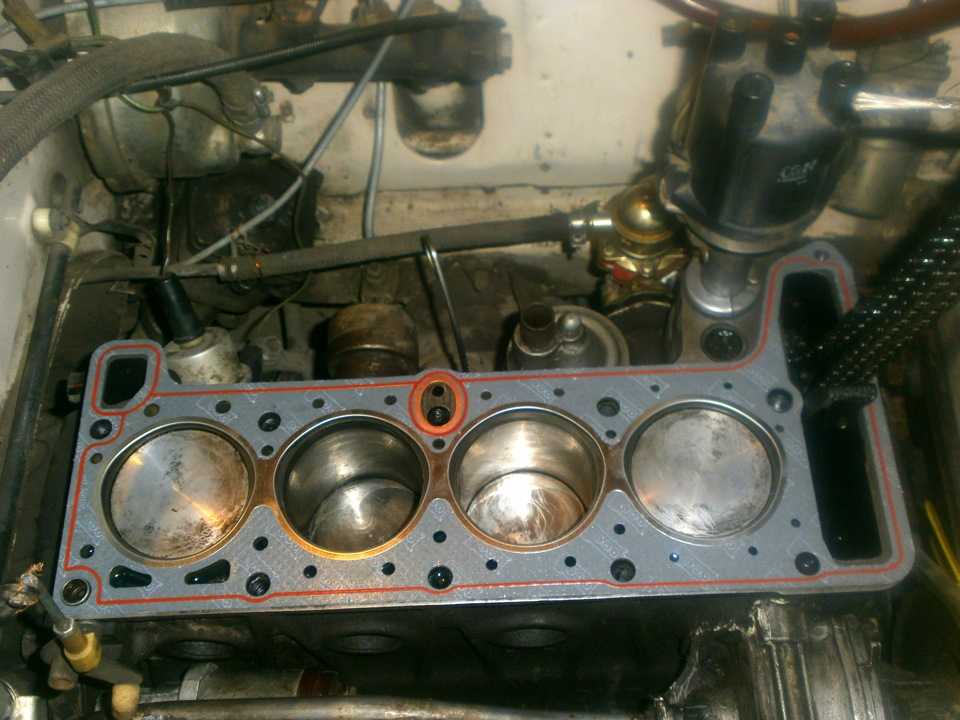

После этого тщательно вытираем поверхность насухо, устанавливаем новую прокладку на блок, чтобы она легла ровно по направляющим и можно устанавливать ГБЦ. Далее необходимо затягивать болты в строго определенной последовательности:

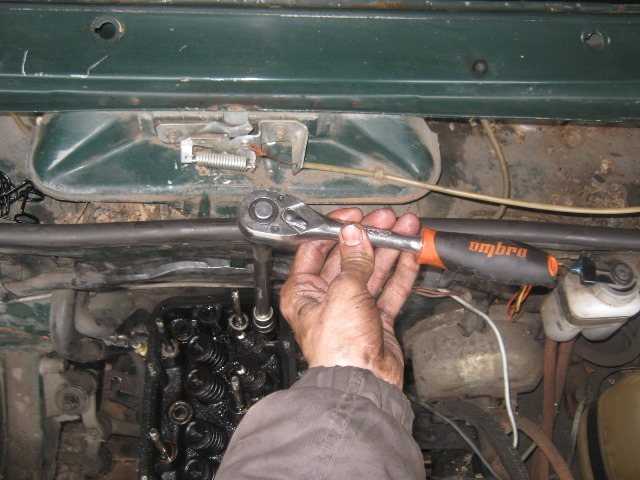

Также стоит отметить, что делать это нужно только динамометрическим ключом. Я лично использую трещоточный Ombra. Он подходит для большинства работ с автомобилями отечественного производства, а момент силы варьируется в диапазоне от 10 до 110 Нм.

Что касается момента силы при затягивании болтов ГБЦ на ВАЗ 2101-2107, то он следующий:

  • первый этап — закручиваем с моментом 33-41 Нм
  • второй (окончательный) от 95 до 118 Нм.

На фото выше представлен не сам процесс сборки, так что прошу особо не обращать внимание на условия ремонта. Просто показано наглядно, как все это делается

В идеале, все должно быть чисто , чтобы никакого мусора не попало в двигатель.

После того, как все болты окончательно затянуты, можно устанавливать все снятые детали в обратной последовательности. Цена прокладки составляет в пределах 120 рублей. Герметиком пользоваться не нужно!

Советы по затяжке и распространенные ошибки

  1. Нельзя тянуть болты ГБЦ рывками. Затягивание должно проводиться плавно.
  2. Устанавливая болты ГБЦ (особенно старые) внимательно изучите их состояние — никаких повреждений резьбы быть не должно. Точно так же как и внутри места установки.
  3. При необходимости деталь нужно очистить от загрязнений.
  4. Резьбу лучше смазать маслом, но заливать в крепежные отверстия не рекомендуется. Если колодцы глухие, то наносить смазку нужно очень аккуратно. Жидкости не сжимаются и избыток смазки не даст вам закрутить болт до конца.
  5. Отказ от использования динамометрического ключа чреват неточными моментами затяжки и некорректной работой прокладки или повреждением ГБЦ.

Как снять ГБЦ ВАЗ 2107

Если вы решили поменять прокладку гбц или у Вас прогорел клапан или есть другие неисправности, то вам придётся частично разбирать двигатель. И в этой статье я расскажу всю последовательность действий для того, чтобы вы узнали как снять ГБЦ ВАЗ 2107 карбюраторной версии и аналогичных 2106 и др.

Для начала перечислим инструменты необходимые для снятия ГБЦ: гаечные ключи на «13» «17» «21» свечной ключ и приспособление для сжатия пружин клапанов, а так же плоскогубцы и отвертка.

Перед снятием ремонтируемой детали нужно слить охлаждающую жидкость и ослабить хомуты на шлангах идущих к ГБЦ. Отсоединяем высоковольтные провода от свечей зажигания. Далее отсоединяем шланг сапуна и снимаем воздушный фильтр. Отцепляем от карбюратора тросик подсоса, газа, провод идущий на регулятор холостого хода, шланг вакумного регулятора распределителя зажигания, шланг подогрева и откручиваем карбюратор.

Откручиваем болты впускного и выпускного коллектора. Следующим шагом является снятие крышки ГБЦ и совмещение меток газораспределительного механизма.

Эта процедура делается для ускорения процесса сборки. Прочитать как это делается можно в статье Замена цепи ГРМ на классике. Для двигателей с ремнем делается аналогичная процедура. Отцепляем провод от датчика температуры охлаждающей жидкости. Ослабляем гайку натяжителя цепи. Разгибаем стопорную шайбу болта звезды распредвала и откручиваем его.

Снимаем звездочку и фиксируем цепь от падения.

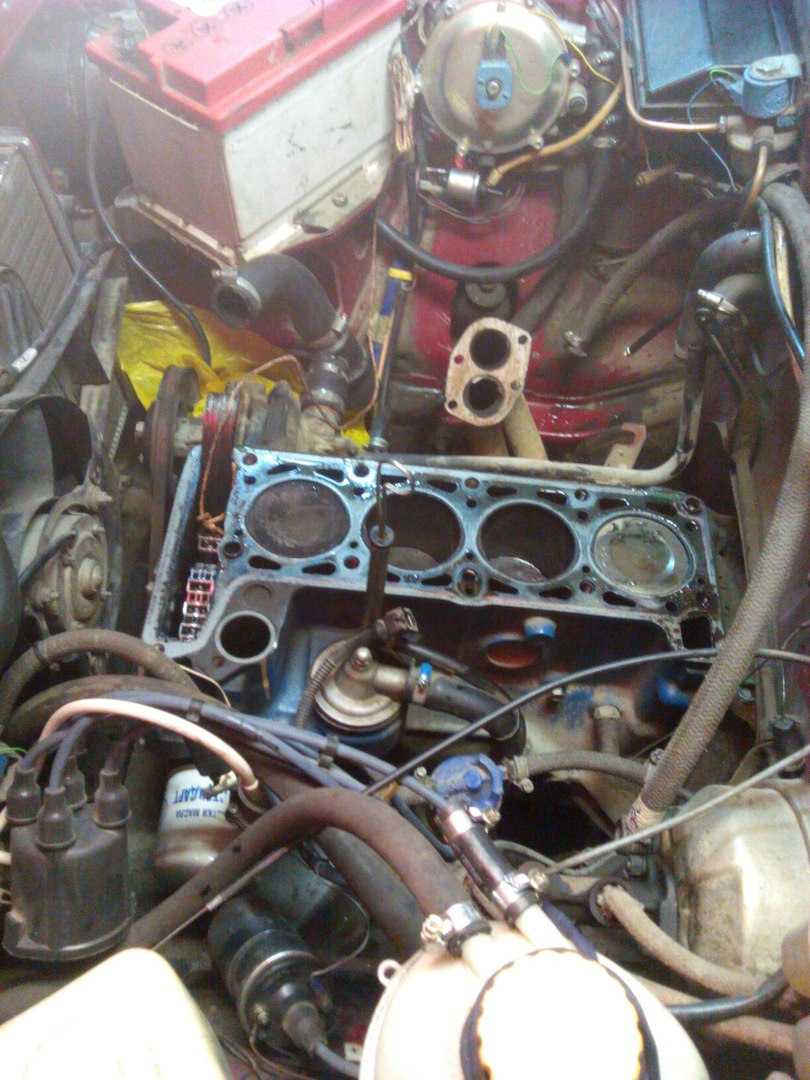

Снимаем корпус подшипника распредвала, аккуратно, не роняя шайбы, открутив 9 гаек. Теперь мы видим 10 болтов крепления ГБЦ к блоку внутри и еще один расположен снаружи. Откручиваем их и головка готова к демонтажу.

Теперь Вы всё же узнали как снять ГБЦ ВАЗ 2107 и схожих моделях классики. Если есть какие-то вопросы, то милости прошу в комментарии.

Замена прокладки впускного коллектора ВАЗ-2114 инжектор: видео

Замена прокладки головки блока цилиндров

Замена прокладки впускного коллектора на автомобиле ВАЗ-2114, так как и замена прокладки выпускного коллектора, весьма сложная процедура и требует определенных знаний и опыта. Конечно, придётся сделать колоссальный объём работы и потратить весьма много времени, но это позволит сэкономить 4-5 тыс. рублей на замене в автосервисе.

ниже расскажет о замене ресивера и коллектора. В процессе замены меняют и прокладку впускного коллектора:

материал расскажет, как правильно заменить прокладку впускного коллектора, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

  1. Снимаем «клемму-минус» с аккумуляторной батареи.
  2. Демонтируем трос газа.
  3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
  4. Отключаем разъем датчика положения дроссельной заслонки.
  5. Отключаем разъем проводов регулятора холостого хода.
  6. Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
  7. Проводим демонтаж ресивера.
  8. Снимаем провода блока управления впрыском (форсунками).
  9. Демонтируем топливную рампу без демонтажа форсунок.
  10. Снимаем термоэкран с коллектора.
  11. Отсоединяем приемную трубу. Вот такого качества гайки ставят на заводе Демонтируем приемную трубу
  12. Снимаем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор Снятие выпускного коллектора
  13. Открутив гайки крепления, демонтируем впускной коллектор. Снимаем впускной коллектор
  14. Проводим замену прокладки. Проводим замену прокладки
  15. Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Цельная прокладка коллекторов Прокладка, которая состоит из двух частей Вместе цельная прокладка и та, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

  • Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
  • AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
  • Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться. Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание. Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику

Рейтинг
